Type de produit	Répéteur AES50
Marque	Klark Teknik
Modèle	DN9610
Dimensions (L × P × H)	141 × 104 × 60 mm
Poids net	0,77 kg
Poids expédition (1 pièce)	1,1 kg
Alimentation	+9 V à +18 V CC, 300 mA
Consommation (1 canal)	83 mA
Consommation (2 canaux)	166 mA
Connecteurs AES50	Neutrik EtherCON, 2 entrées, 2 sorties
Type de câble recommandé	Cat 5e ou Cat 6, jusqu'à 100 m
Fonctions principales	Double répéteur AES50, transmission bidirectionnelle 24 canaux @ 96 kHz ou 48 canaux @ 48 kHz, 24 bits, données de contrôle
Indicateurs LED	Activité sur chaque entrée/sortie (vert), mise sous tension (bleu)
Redondance d'alimentation	Double entrée d'alimentation CC possible (deuxième bloc non fourni)
Boîtier	Ultra résistant avec manchon de protection en silicone
Température de fonctionnement	+5 °C à +40 °C
Température de stockage	-20 °C à +60 °C
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux une fois par mois. Vérifier le bon fonctionnement des LED et du produit.
Sécurité	Ne pas ouvrir. Risque de choc électrique. Ne pas exposer à l'humidité. Utiliser uniquement des accessoires recommandés.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter un technicien qualifié. Enregistrer le produit en ligne pour la garantie.
Informations générales	Conçu par Klark Teknik pour les systèmes de sonorisation par réseaux AES50. Garantie limitée : voir www.music-group.com/warranty

FOIRE AUX QUESTIONS - DN9610 Klark Teknik

Qu'est-ce que le Klark Teknik DN9610 ?

Le DN9610 est un répéteur AES50 à deux canaux qui permet d'étendre les connexions AES50 jusqu'à 100 mètres. Il offre une transmission bidirectionnelle de 24 canaux audio à 96 kHz ou 48 canaux à 48 kHz en 24 bits, plus les données de contrôle.

Quels câbles utiliser pour le DN9610 ?

Utilisez des câbles de catégorie Cat 5e ou Cat 6 avec des connecteurs EtherCON. La longueur maximale par segment est de 100 mètres.

Comment connecter le DN9610 dans un réseau AES50 ?

Connectez toujours les entrée du DN9610 à l'horloge maître et les sorties à l'horloge esclave. Les ports d'entrée et de sortie doivent porter le même numéro (ex : IN 1 avec OUT 1).

Peut-on utiliser plusieurs DN9610 en série ?

Oui, vous pouvez connecter plusieurs DN9610 en série pour étendre la distance au-delà de 100 mètres. Reliez la ou les sorties d'un DN9610 aux entrées du suivant.

Comment alimenter le DN9610 ?

Le DN9610 nécessite une alimentation +9 V à +18 V CC, 300 mA. Un bloc d'alimentation externe avec fiche verrouillable est fourni. Pour la redondance, vous pouvez connecter deux blocs (second non fourni).

Que signifient les LED sur le DN9610 ?

La LED POWER (bleue) indique la mise sous tension. Les LED vertes ACTIVITY sur chaque port d'entrée et de sortie s'allument en présence d'un câble connecté et clignotent lorsque la connexion est active.

Que faire si la LED POWER ne s'allume pas ?

Vérifiez d'abord l'adaptateur secteur. S'il fonctionne correctement, le problème peut venir d'un dysfonctionnement interne. Consultez les informations de garantie limitée ou contactez l'assistance technique Klark Teknik.

Comment entretenir le DN9610 ?

Nettoyez l'appareil une fois par mois avec un chiffon sec et non pelucheux. N'utilisez pas de produits abrasifs. Vérifiez régulièrement le bon fonctionnement des LED et du produit.

Comment mettre au rebut le DN9610 ?

Ne jetez pas l'appareil avec les ordures ménagères. Suivez les directives WEEE (2002/96/EC) pour le recyclage des équipements électriques et électroniques. Consultez klarkteknik.com pour plus d'informations.

Où trouver la garantie et le support ?

Enregistrez votre produit en ligne sur klarkteknik.com pour faciliter les réparations. Les termes de la garantie limitée sont disponibles sur www.music-group.com/warranty. Pour toute question, contactez le distributeur MUSIC Group de votre pays.

MODE D'EMPLOI DN9610 Klark Teknik

Consignes de sécurité

CAUTION RISK OF ELECTRIC SHOCK! DO NOT OPEN! ATTENTION RISQUE D'ÉLECTROCUTION ! NE PAS OUVRIR !

Les points repérés par ce symbole portent une tension électrique suffisante

pour constituer un risque d'électrocution. Utilisez uniquement des câbles d'enceintes professionnels de haute qualité avec fiches Jack mono 6,35 mm ou fiches à verrouillages déjà installées.

Toute autre installation ou modification doit être effectuée uniquement par un personnel qualifié.

Ce symbole avertit de la présence d'une tension dangereuse et non isolée à

l'intérieur de l'appareil - elle peut provoquer des chocs électriques.

Attention

Ce symbole signale les consignes d'utilisation

et d'entre ! Tiens importantes dans la documentation fournie. Lisez les consignes de sécurité du manuel d'utilisation de l'appareil.

Attention

Pour éviter tout risque de choc électrique, ne pas

ouvrir le capot de l'appareil ni démonter le panneau arrière. L'intérieur de l'appareil ne possède aucun élément réparable par l'utilisateur. Laisser toute réparation à un professionnel qualifié.

Attention

Pour réduire les risques de feu et de choc électrique,

N'exposez pas cet appareil à la pluie, à la moisissure, aux gouttes ou aux éclaboussures. Ne posez pas de récipient contenant un liquide sur l'appareil (un vase par exemple).

Attention

Ces consignes de sécurité et d'entretien sont destinées

à un personnel qualifié. Pour éviter tout risque de choc électrique, n'effectuez aucune réparation sur l'appareil qui ne soit décrite par le manuel d'utilisation. Les éventuelles réparations doivent être effectuées uniquement par un technicien spécialisé.

1. Lisez ces consignes.
2. Conservez ces consignes.
3. Respectez tous les avertissements.
4. Respectez toutes les consignes d'utilisation.
5. N'utilisez jamais l'appareil à proximité d'un liquide.
6. Nettoyez l'appareil avec un chiffon sec.
7. Veillez à ne pas empêcher la bonne ventilation de l'appareil via ses ouïes de ventilation. Respectez les consignes du fabricant concernant l'installation de l'appareil.
8. Ne placez pas l'appareil à proximité d'une source de chaleur telle qu'un chauffage, une cuisinière ou tout appareil dégageant de la chaleur (y compris un ampli de puissance).
9. Ne supprimez jamais la sécurité des prises bipolaires ou des prises terre. Les prises bipolaires possèdent deux contacts de largeur différente. Le plus large est le contact de sécurité. Les prises terre possèdent deux contacts plus une mise à la terre servant de sécurité. Si la prise du bloc d'alimentation ou du cordon d'alimentation fourni ne correspond pas à celles de votre installation électrique, faites appel à un électricien pour effectuer le changement de prise.
10. Installez le cordon d'alimentation de telle façon que personne ne puisse marcher dessus et qu'il soit protégé d'arêtes coupantes. Assurez-vous que le cordon d'alimentation est suffisamment protégé, notamment au niveau de sa prise électrique et de l'endroit où il est relié à l'appareil; cela est également valable pour une éventuelle rallonge électrique.
11. Utilisez exclusivement des accessoires et des appareils supplémentaires recommandés par le fabricant.

1. Utilisez exclusivement des chariots, des diables, des présentoirs, des pieds et des surfaces

de travail recommandés par le fabricant ou livrés avec le produit. Déplacez précautionneusement tout chariot ou diable chargé pour éviter d'éventuelles blessures en cas de chute.

1. Débranchez l'appareil de la tension secteur en cas d'orage ou si l'appareil reste inutilisé pendant une longue période de temps.
2. Les travaux d'entretien de l'appareil doivent être effectués uniquement par du personnel qualifié. Aucun entretien n'est nécessaire sauf si l'appareil est endommagé de quelque façon que ce soit.

(dommages sur le cordon d'alimentation ou la prise par exemple), si un liquide ou un objet a pénétré à l'intérieur du châssis, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas correctement ou à la suite d'une chute.

1. L'appareil doit être connecté à une prise secteur dotée d'une protection par mise à la terre.
2. La prise électrique ou la prise IEC de tout appareil dénué de bouton marche/arrêt doit rester accessible en permanence.

Dénis légal

CARACTÉRISTIQUES TECHNIQUES ET APPARENCE SUJETTES À MODIFICATIONS SANS PRÉAVIS. PRÉCISION NON GARANTIE. MIDAS ET KLARK TEKNIK FONT PARTIE DU GROUPE MUSIC GROUP (MUSICGROUP. COM). TOUTES LES MARQUES DÉPOSÉES SONT LA PROPRIÉTÉ DE LEURS PROPRIÉTAIRES RESPECTIFS. LA SOCIÉTÉ MUSIC GROUP N'ACCEPTE AUCUNE RESPONSABILITÉ DANS LES ÉVENTUELS DOMMAGES OU PERTES SUBIS PAR UN TIERS EN SE BASANT EN ENTIER OU EN PARTIE SUR LES DESCRIPTIONS, PHOTOGRAPHIES OU DÉCLARATIONS CONTENUES DANS CE DOCUMENT. LES COULEURS ET CARACTÉRISTIQUES PEUVENT VARIER LÉGÈREMENT DE CELLES DU PRODUIT. LES PRODUITS KLARK TEKNIK NE SONT VENDUS QUE PAR LE BIAIS DE REVENDEURS AGRÉÉS. LES DISTRIBUTEURS ET LES REVENDEURS NE SONT PAS AGENTS DE MUSIC GROUP ET N'ONT ABSOLUMENT AUCUNE AUTORITÉ POUR ENGAGER OU REPRÉSENTER LA SOCIÉTÉ MUSIC GROUP DE FAÇON IMPLICITE, EXPLICITE OU INDIRECTE. CE MODE D'EMPLOI EST PROTÉGÉ PAR DROITS D'AUTEURS. IL EST INTERDIT DE TRANSMETTRE OU DE COPIER CE MODE D'EMPLOI SOUS QUELLE FORME QUE CE SOIT, PAR QUEL MOYEN QUE CE SOIT, ÉLECTRONIQUE OU MÉCANIQUE, CE QUI COMPREND LES MOYENS DE PHOTOCOPIE ET D'ENREGISTREMENT DE QUELLE FAÇON QUECESOIT,

QUEL QUE SOIT LE BUT, SANS LA PERMISSION ÉCRITE EXPRESSE DE MUSIC GROUP IP LIMITED.

TOUS DROITS RÉSERVÉS.

Pour connaître les termes et conditions de garantie applicables, ainsi que les informations supplémentaires et détaillées sur la Garantie Limitée de MUSIC Group, consultez le site Internet www.music-group.com/warranty.

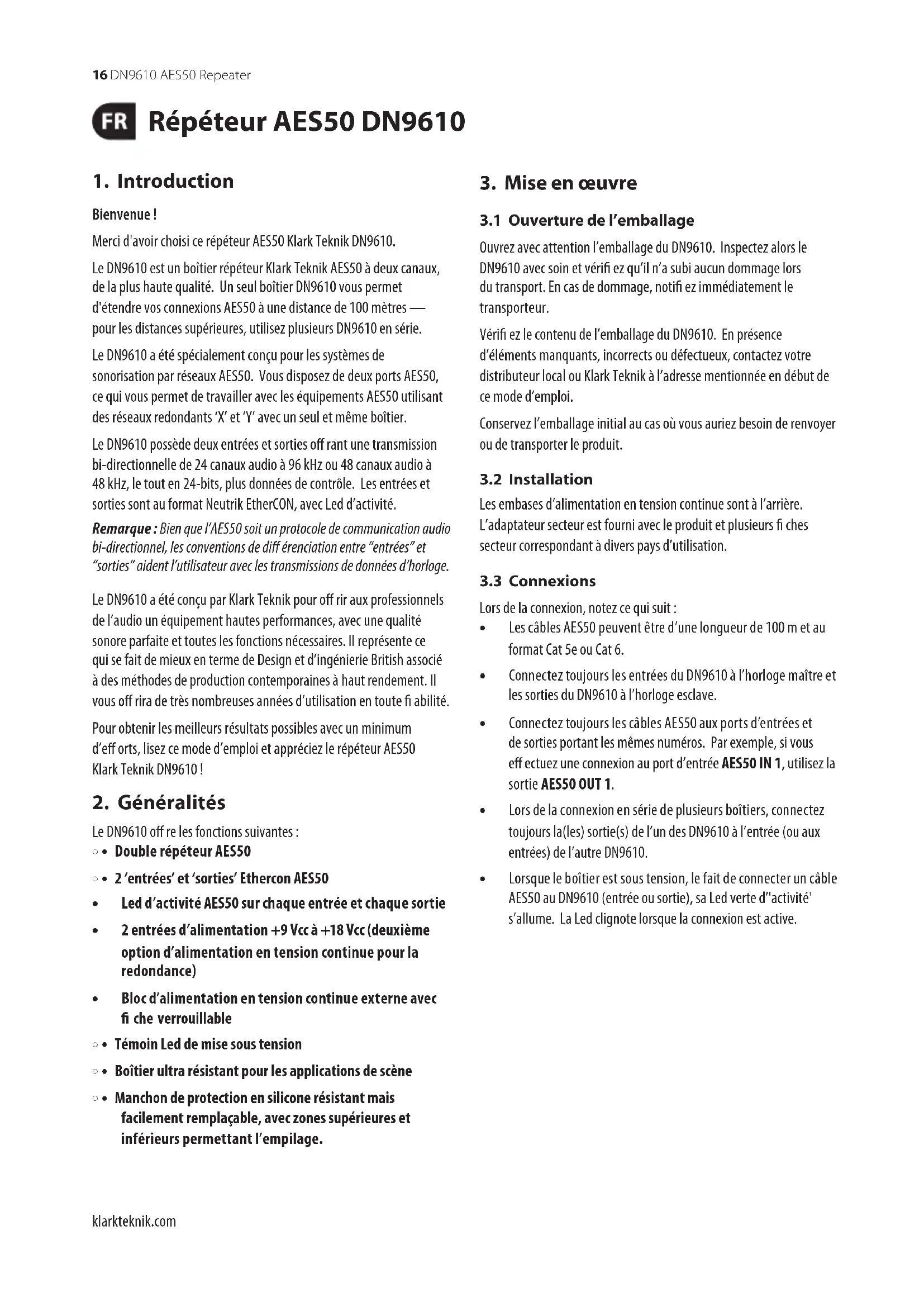

1. Introduction

Merci d'avoir choisi ce répéteur AES50 Klark Teknik DN9610.

Le DN9610 est un boîtier répéteur Klark Teknik AES50 à deux canaux, de la plus haute qualité. Un seul boîtier DN9610 vous permet d'étendre vos connexions AES50 à une distance de 100 mètres — pour les distances supérieures, utilisez plusieurs DN9610 en série.

Le DN9610 a été spécialement conçu pour les systèmes de sonorisation par réseaux AES50. Vous disposez de deux ports AES50, ce qui vous permet de travailler avec les équipements AES50 utilisant des réseaux redondants 'X' et 'Y' avec un seul et même boîtier.

Le DN9610 possède deux entrées et sorties offrant une transmission bi-directionnelle de 24 canaux audio à 96 kHz ou 48 canaux audio à 48 kHz, le tout en 24-bits, plus données de contrôle. Les entrées et sorties sont au format Neutrik EtherCON, avec LED d'activité.

Remarque : Bien que l'AES50 soit un protocole de communication audio bi-directionnel, les conventions de différenciation entre "entrées" et "sorties" aident l'utilisateur avec les transmissions de données d'horloge.

Le DN9610 a été conçu par Klark Teknik pour offrir aux professionnels de l'audio un équipement hautes performances, avec une qualité sonore parfaite et toutes les fonctions nécessaires. Il représente ce qui se fait de mieux en terme de Design et d'ingénierie British associé à des méthodes de production contemporaines à haut rendement. Il vous offrira de très nombreuses années d'utilisation en toute fiabilité.

Pour obtenir les meilleurs résultats possibles avec un minimum d'efforts, lisez ce mode d'emploi et appréciez le répéteur AES50 Klark Teknik DN9610 !

2. Généralités

Le DN9610 offre les fonctions suivantes :

• Double répéteur AES50 • 2 'entrées' et 'sorties' Ethercon AES50 • Led d'activité AES50 sur chaque entrée et chaque sortie - 2 entrées d'alimentation +9 Vcc à +18 Vcc (deuxième option d'alimentation en tension continue pour la redondance) - Bloc d'alimentation en tension continue externe avec fiche verrouillable • Témoin Led de mise sous tension - Boîtier ultra résistant pour les applications de scène - Manchon de protection en silicone résistant mais facilement remplaçable, avec zones supérieures et inférieures permettant l'empilage.

3.1 Ouverture de l'emballage

Ouvrez avec attention l'emballage du DN9610. Inspectez alors le DN9610 avec soin et vérifiez qu'il n'a subi aucun dommage lors du transport. En cas de dommage, notifyez immédiatement le transporteur.

Vérifiez le contenu de l'emballage du DN9610. En présence d'éléments manquants, incorrects ou défectueux, contactez votre distributeur local ou Klark Teknik à l'adresse mentionnée en début de ce mode d'emploi.

Conservez l'emballage initial au cas où vous auriez besoin de renvoyer ou de transporter le produit.

3.2 Installation

Les embases d'alimentation en tension continue sont à l'arrière. L'adaptateur secteur est fourni avec le produit et plusieurs fiches secteur correspondant à divers pays d'utilisation.

3.3 Connexions

Lors de la connexion, notez ce qui suit :

• Les câbles AES50 peuvent être d'une longueur de 100 m et au format Cat 5e ou Cat 6.
• Connectez toujours les entrées du DN9610 à l'horloge maître et les sorties du DN9610 à l'horloge esclave.
• Connectez toujours les câbles AES50 aux ports d'entrées et de sorties portant les mêmes numéros. Par exemple, si vous effectuez une connexion au port d'entrée AES50 IN 1, utilisez la sortie AES50 OUT 1.
• Lors de la connexion en série de plusieurs boîtiers, connectez toujours la(les) sortie(s) de l'un des DN9610 à l'entrée (ou aux entrées) de l'autre DN9610.
• Lorsque le boîtier est sous tension, le fait de connecter un câble AES50 au DN9610 (entrée ou sortie), sa Led verte d'activité s'allume. La Led clignote lorsque la connexion est active.

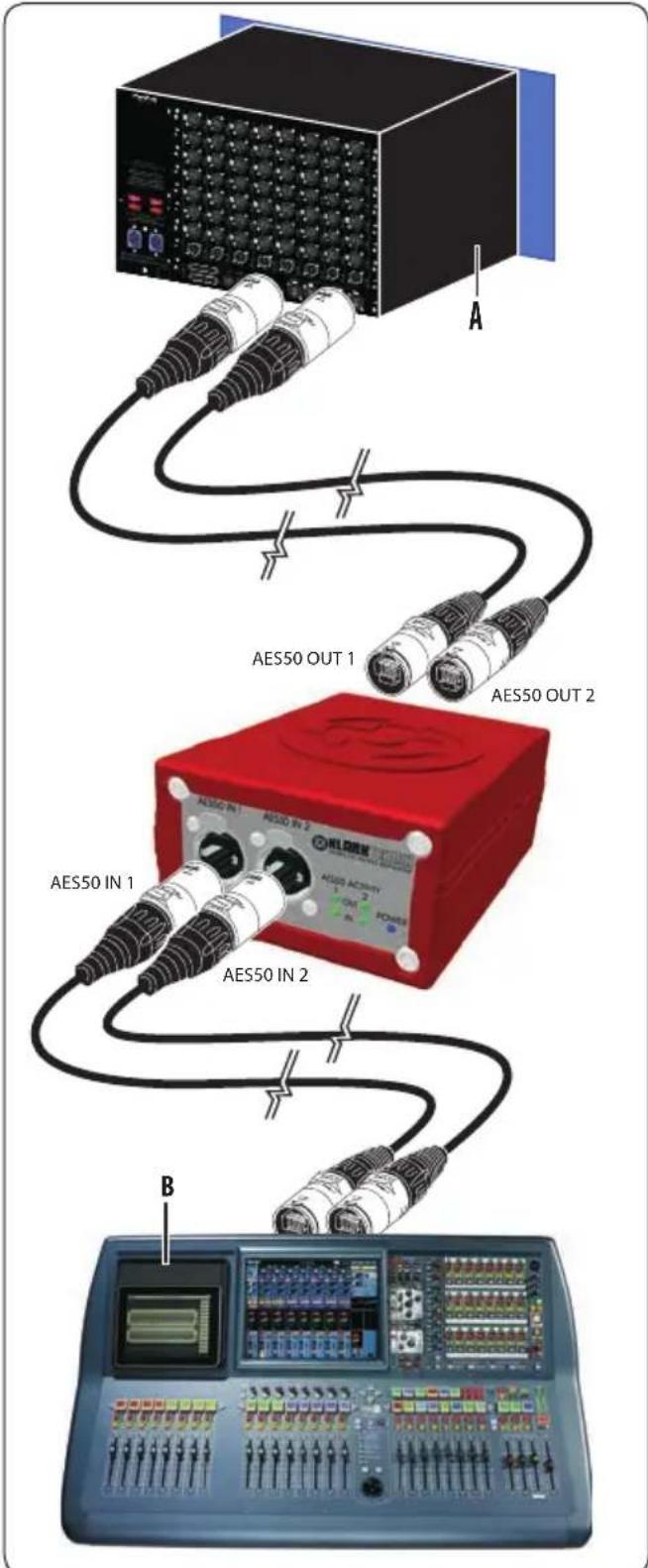

Schéma de câblage de réseau de connexion typique 'X' et 'Y'. A. Horloge esclave (par exemple, un module d'entrées/sorties DL351). B. Horloge maître (par exemple, une console numérique PRO2C).

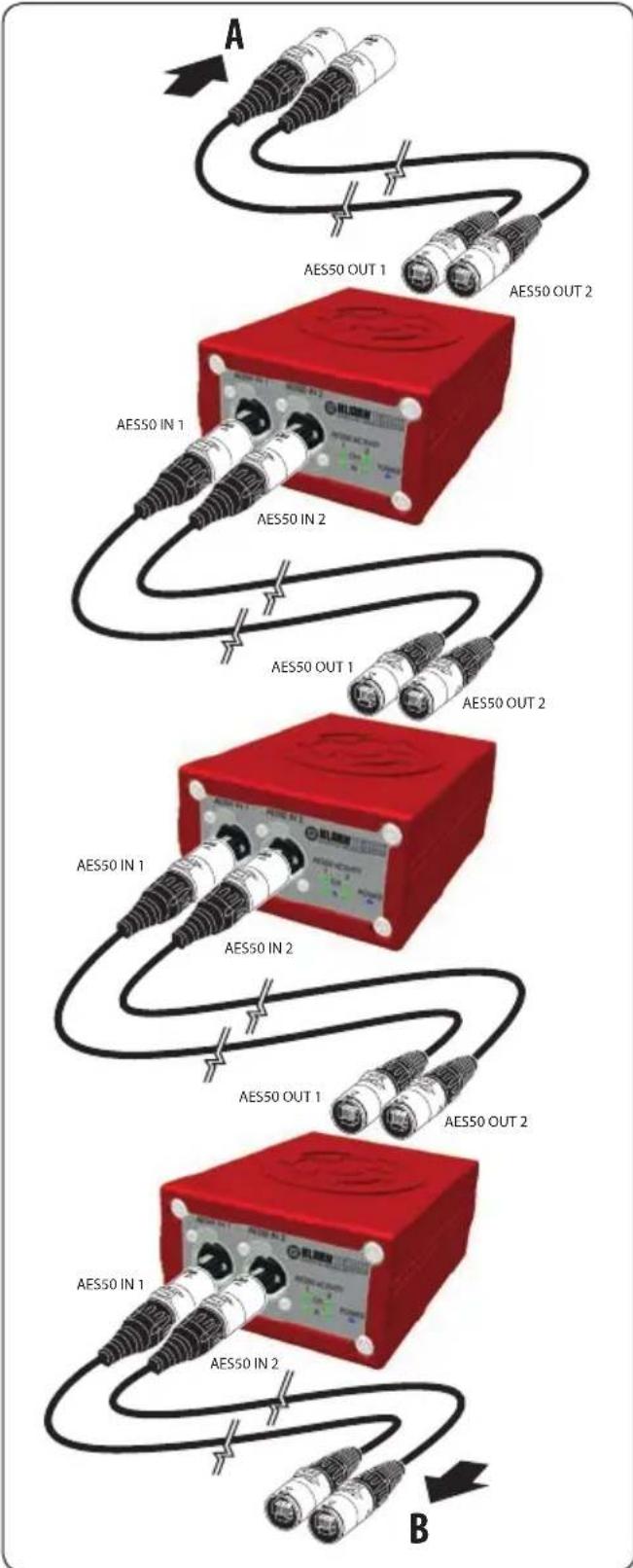

Schéma de connexion typique entre plusieurs boîtiers (par exemple, trois boîtiers connectés en série). A. Vers l'horloge esclave. B. Vers l'horloge maître.

3.4 Mise sous tension

Pour garantir la redondance, chaque embase d'alimentation doit être alimentée par son propre circuit d'alimentation. Dans le cas contraire, les sources secteur doivent être correctement distribuées en fonction des normes de sécurité locales.

Le DN9610 est placé sous/hors tension par la fiche secteur.

Remarque : La double alimentation redondante n'est pas fournie.

A B C

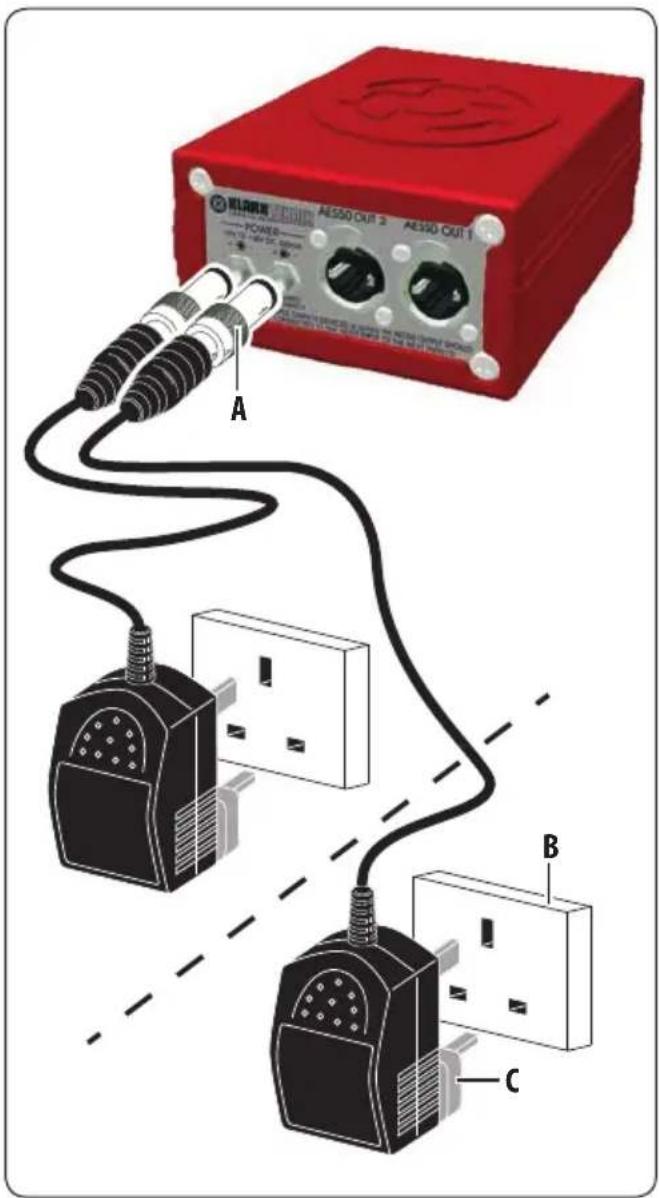

Alimentation secteur redondante typique.

A. Connecteur d'alimentation à verrouillage. B. Prise secteur (version britannique représentée). C. Alimentation secteur (avec adaptateur pour le Royaume-Uni représenté).

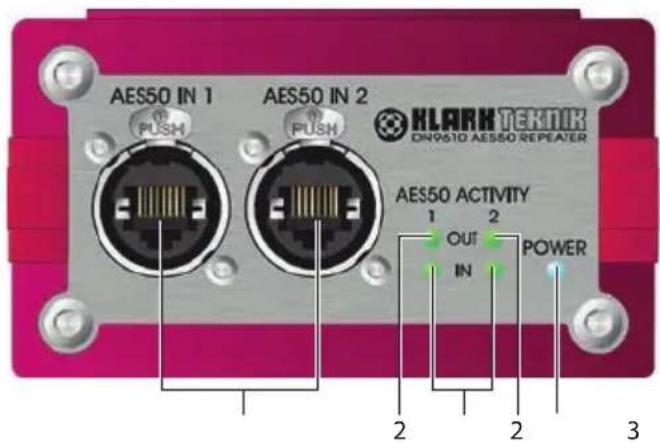

4. Face avant

AES50 IN 1 PUSH AES50 IN 2 PUSH HLARK TEKNIK ON9010 AES50 REPEATER AES50 ACTIVITY 1 OUT 2 IN POWER 2 2 3

(1) Embases châssis Neutrik EtherCON AES50 d'entrées 1 et 2. (2) Leds vertes d'activité sur les ports de sorties AES50 1 et 2. (3) Leds vertes d'activité sur les ports d'entrées AES50 1 et 2. (4) Led POWER indiquant la mise sous tension.

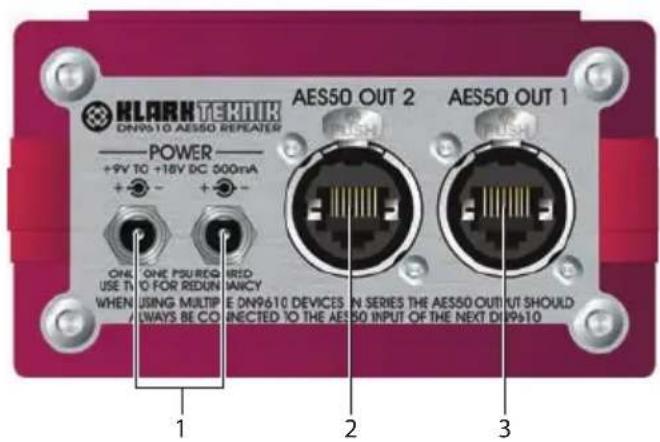

5. Face arrière

HLARK TECHNIK DN9610 AES50 REPEATER POWER +9V TO +18V DC 300mA ONE PSUREQUIRED USE TWO FOR REDUN VANCY WHEN USING MULTIPLE DN9610 DEVICES IN SERIES THE AES50 OUTPUT SHOULD ALWAYS BE CONNECTED TO THE AES50 INPUT OF THE NEXT DN9610 AES50 OUT 2 AES50 OUT 1 1 2 3

(1) Embases d'alimentation recevant les fiches à verrouillage portant l'alimentation en tension continue. Vous n'avez besoin que d'une seule alimentation pour que le boîtier fonctionne. Ceci dit, pour des raisons de redondance, connectez deux blocs d'alimentation (un seul bloc d'alimentation fourni). (5) Connecteur châssis de 'sortie' ultra résistant AES50 OUT 2 au format AES50 Neutrik EtherCON. (6) Connecteur châssis de 'sortie' ultra résistant AES50 OUT 1 au format AES50 Neutrik EtherCON.

6. Caractéristiques techniques

© 2012 MUSIC Group IP Ltd. Caractéristiques techniques et apparence sujettes à modifications sans préavis, sans garantie de précision. MIDAS et KLARK TEKNIK sont des sociétés du groupe MUSIC Group (music-group.com).

DN9610 — Caractéristiques générales

Dimensions Longueur = 141 mmProfondeur = 104 mmHauteur = 60 mm

Poids net 0,77 kg

Poids total à l'expédition 1 boîtier = 1,1 kg10 boîtiers = 12 kg

Alimentation Tension = +9 Vcc à +18 Vcc

Consommation électrique 83 mA un seul canal166 mA les deux canaux

Plage de température +5°C à +40°C

Plage de température (stockage) -20°C à +60°C

7. Diagnostic

Si la LED bleue de mise sous tension ne s'allume pas lorsque le boîtier est sous tension, le problème vient soit de l'adaptateur secteur, soit dénote un dysfonctionnement interne dans le boîtier. Si l'adaptateur secteur fonctionne correctement, il se peut que le boîtier soit fautif. Consultez les informations de la GARANTIE LIMITÉE en début de mode d'emploi.

8. Informations de dépannage

Cette section vous donne les informations pour le dépannage de l'appareil.

Si vous avez un doute, ou si vous avez des questions sur l'une des procédures de cette section, contactez l'Assistance Technique de Klark Teknik. Vous trouverez les détails de contact au début de ce mode d'emploi.

8.1 Maintenance de routine

Pour assurer le fonctionnement correct de cet appareil, et pour vous garantir des performances optimales, il est conseillé de procéder comme suit, une fois par mois :

• Nettoyez l'appareil avec un tissu sec et non pelucheux. N'utilisez pas de produits abrasifs ou de détergents.
• Vérifiez le bon fonctionnement des LEDs.
• Vérifiez le bon fonctionnement du produit.

8.2 Mise au rebut du produit

Lorsque cet appareil ne peut plus être utilisé, sa mise au rebut peut être sujette aux DIRECTIVES 2002/96/EC DU PARLEMENT EUROPÉEN ET AU CONSEIL du 27 janvier 2003, sur la mise au rebut des produits électriques et électroniques (WEEE).

Les substances dangereuses et risquant de contaminer les eaux, le sol ou l'air (norme WEEE), mettent en danger notre environnement et notre santé. Les directives tendent à minimiser l'impact des produits de la classification WEEE sur l'environnement pendant la durée de leur utilisation et lorsqu'ils sont mis au rebut.

La directive WEEE gère la mise au rebut des produits lorsqu'ils ont atteint la fin de leur vie et vise à réduire la consommation inutile des ressources naturelles. Ceci aide à réduire la pollution et protège l'environnement et les personnes.

Si cet appareil possède l'icône d'une 'poubelle avec une croix' (indiquée à gauche), ne vous débarrassez pas de cet appareil avec les ordures ménagères municipales conventionnelles, mais procédez selon les normes et lois WEEE locales. La barre horizontale sous l'icône indique que le produit a été placé sur le marché de la CEE après le 13 août 2005.

Pour la mise au rebut des équipements dépendant de la norme WEEE, consultez le site Internet klarkteknik.com.

DN9610 AES50 repeater

1. com. Le fait d'enregistrer le produit en ligne nous permet de gérer les réparations plus rapidement et plus efficacement. Prenez également le temps de lire les termes et conditions de notre garantie.
2. Dysfonctionnement. Si vous n'avez pas de revendeur MUSIC Group à proximité, contactez le distributeur MUSIC Group de votre pays à l'adresse klarkteknik. com. Si votre pays n'est pas indiqué, contactez le "United Kingdom (Midas/KT main office)" { "bureau du Royaume-Uni (siège social de Midas/KT)"} situé dans "Service Service/Repairs" { "Réparations Maintenance/Réparations" } du site Internet klarkteknik. com. Vous pouvez également soumettre en ligne le formulaire de retour sous garantie dans "Service Warranty Registration" { "Réparations Enregistrement de garantie" } sur le site klarkteknik. com AVANT de renvoyer le produit. Toutes les requêtes doivent être accompagnées de la description du problème et du numéro de série du produit. La prise en charge par la garantie sera validée par la facture de vente initiale.
3. Raccordement au secteur. Avant de relier cet équipement au secteur, assurez-vous que la tension secteur de votre région soit compatible avec l'appareil. Veillez à remplacer les fusibles uniquement par des modèles exactement de même taille et de même valeur électrique - sans aucune exception.

Merci d'avoir lu ce mode d'emploi dans sa totalité. Nous espérons que vous l'avez trouvé utile.

N'hésitez pas à nous faire part de vos commentaires. Nos coordonnées et l'adresse de notre site Internet sont indiquées au début de ce mode d'emploi.
