Type de produit	Carte d'extension audio ADAT
Marque	Klark Teknik
Modèle	DN32ADAT
Compatibilité	Consoles numériques Midas série M32
Entrées/Sorties	32 canaux d'entrée et 32 canaux de sortie via 8 connecteurs Toslink (4 entrées, 4 sorties)
Word Clock	Connecteur BNC coaxial commutable entrée/sortie, LED indicateur de mode maître
Fréquences d'échantillonnage	44.1 et 48 kHz
Dimensions (approx.)	150 x 100 x 20 mm
Poids (approx.)	0.2 kg
Alimentation	Alimentée par la console hôte via le slot d'extension
Installation	Insérer dans un slot d'extension libre de la console M32, fixer avec les vis fournies
Fonctions principales	Interface audio multicanal ADAT, extension des entrées/sorties de la console, enregistrement multistandard
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux. Ne pas utiliser de liquides ou aérosols.
Sécurité	Ne pas ouvrir le boîtier, ne pas exposer à l'humidité, débrancher l'alimentation de la console avant installation
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter un service agréé pour toute réparation.
Informations générales	Conforme à la directive DEEE 2012/19/EU, ne pas jeter avec les ordures ménagères

FOIRE AUX QUESTIONS - DN32ADAT Klark Teknik

Qu'est-ce que la carte DN32ADAT ?

La DN32ADAT est une carte d'extension audio numérique qui ajoute 32 entrées et sorties ADAT à une console Midas M32 via des connecteurs Toslink.

Sur quelles consoles puis-je installer cette carte ?

La carte est conçue pour les consoles numériques de la série Midas M32 (M32, M32R, M32C, etc.). Vérifiez la compatibilité du firmware sur le site de Klark Teknik.

Comment installer la carte DN32ADAT ?

Éteignez la console, retirez le couvercle du slot d'extension, insérez la carte en alignant les rails de guidage, poussez fermement jusqu'au connecteur interne, puis fixez avec les vis fournies.

Que faire si la carte n'est pas reconnue par la console ?

Assurez-vous que le firmware de la console est à jour. Si le problème persiste, vérifiez que la carte est correctement enfoncée et que les vis sont serrées.

Comment configurer la synchronisation Word Clock ?

Sur la console, allez dans Setup > Config et sélectionnez la source d'horloge. Vous pouvez choisir l'entrée BNC (coaxiale) ou l'une des entrées Toslink. La carte peut être en mode esclave ou maître.

Puis-je utiliser la carte pour enregistrer sur un enregistreur ADAT externe ?

Oui, elle est idéale pour connecter des enregistreurs ADAT autonomes ou des processeurs externes, avec jusqu'à 32 canaux en simultané.

Quels câbles sont nécessaires pour les connexions ADAT ?

Utilisez des câbles optiques Toslink standard pour les entrées/sorties audio et un câble BNC 75 ohms pour la synchronisation Word Clock.

La carte nécessite-t-elle une alimentation externe ?

Non, elle est alimentée directement par la console via le slot d'extension. Aucune alimentation supplémentaire n'est nécessaire.

Comment nettoyer la carte DN32ADAT ?

Débranchez la console, puis nettoyez délicatement la carte avec un chiffon sec et antistatique. N'utilisez pas de solvants ou de liquides.

Que faire en cas de dysfonctionnement ?

Ne tentez aucune réparation vous-même. Contactez le support technique de Music Tribe ou un revendeur agréé. Consultez la garantie limitée sur community.musictribe.com.

MODE D'EMPLOI DN32ADAT Klark Teknik

Consignes de sécurité

Les points repérés par ce symbole portent une tension électrique suffisante pour constituer un risque d'électrocution. Utilise uniquement des câbles d'entrée professionnels de haute qualité avec fiches lack mono 6,35 mm ou fiches à vermaillages déjà installées. Toute autre installation ou modification doit être effectuée uniquement par un personnel qualifié.

Ce symbole avertit de la présence d'une tension dangereuse et non isolée à l'intérieur de l'appareil - elle peut provoquer des chocs électriques.

Attention

Ce symbole signale les consignes d'utilisation et d'entre elles importantes dans la documentation fournie. Lisez les consignes de sécurité du manuel d'utilisation de l'appareil.

Attention Pour éviter tout risque de choc électrique, ne pas ouvrir le capot de l'appareil ni démonter le panneau arrière. L'intérieur de l'appareil ne possèse aucun élément réparable par l'utilisateur. Laisser toute réparation à un professionnel qualifié.

Attention Pour réduire les risques de feu et de choc électrique, n'exposer pas cet appareil à la pluie, à la moisissure, aux gouttes ou aux éclaboussures. Ne posez pas de récipient contenant un liquide sur l'appareil (un vase par exemple).

Attention

Ces consignes de sécurité et d'entretien sont destinées à un personnel qualité. Pour éliminer tout risque de choc électrique, n'effectuez aucune réparation sur l'appareil qui ne soit décrite par le manuel d'utilisation. Les éventuelles réparations doivent être effectuées uniquement par un technicien spécialisé.

1. Larcos consignes
2. Conservez les consignes.
3. Respectez tous les avertissements.
4. Respectez toutes les consignes d'utilisation.
5. Utilise jamais l'appare à proximité d'un liquide.
6. Nettoyez l'appareil avec un chiffon sec.
7. Velliez a ne pas empécher la bonne ventilation de l'appareil via ses oucs de ventilation. Respectez les consignes du fabricant concernant l'installation de l'ommueil
8. Le placez ou tout appareil dégageant de la chaleur (y compris un ampli de puissance).
9. mentation fourni ne correspond pas à celles de votre installation électrique, faites appel à un électricien pour effectuer le changement de prise.
10. Installe le cordon d'alimentation de telle façon que personne ne puisse marcher dessus et qu'il soit protégé d'arêtes ou parties. Assurez-vous que le cor liant à l'appareil; cela est également variable pour une éventuelle rangée électrique.
11. Utiliser exclusivement des accessoires et des appareils supplémentaires recommandés par le fabricant.

1. Utilisez exclusivement des chariots, des câbles, des pressions, des poids et des surfaces de travail recommandés par le fabricant ou

Déplacez précautionneusement tout chariot ou diable changé pour éviter d'éventuelles blessures en cas de chute. 13. Débranchez l'appareil de la tension secteur en cas d'âmage ou si l'appareil reste unitisé pendant une longue période de temps.

1. Les travaux d'entretien de l'appareil doivent être effectués uniquement par du personnel qualifié. Aucun entretien n'est nécessaire sauf si l'appareil est endommagé de quelque façon que ce soit (dommages sur le cordon d'alimentation ou à la prise par exemple), si un liquide ou un objet a pénétré à l'intérieur du châssis, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas correctement ou à la suite d'une chute.
2. L'appareil doit être connecté à une prise secteur dotée d'une protection par mise à la terre.
3. La prise électrique ou la prise IEC de tout appareil dénué de bouton marche/arrêt dont rester accessible en permanente.

1. Mise au rebut appropriée de ce produit : Ce symbole indique qu'en accord avec la directive DEEE (2012/19) EU et les lors en vigueur dans votre pays, ce produit ne doit pas être été avec les

déchets ménagers. Ce produit doit être déposé dans un point de collecte agréé pour le recyclage des déchets d'équipements électriques et électroniques (EEE). Une mauvaise manipulation de ce type de déchets pourrait

à cause des substances potentiellement dangereuses généralement associées à ses équipements. En même temps, votre coopération dans la mise au début de ce produit contribuera à l'utilisation efficace des ressources naturelles. Pour plus d'informations sur l'endroit où vous pouvez déposer vos déchets d'équipements pour le recyclage, veuillez contacter votre mairie ou votre centre local de collecte des déchets.

1. N'installez pas l'appareil dans un espace confiné tel qu'une bibliothèque ou meuble similaire.
2. Ne placez jamais d'objets enflammés, tels que des bougies allumées, sur l'appareil.
3. Gardez à l'esprit l'impact environnemental lorsque vous mettez
4. L'appareil peut être utilisé sous un climat tropical ou modéré avec des températures de 45°C maximum.

Dénis légal

Music Tribe ne peut en aucun cas être responsable pour toute perte pouvant être causée par toute personne se faisant en partie ou en totalité à toute description, photographie ou affirmation contournée dans ce document. Les caractéristiques, l'expérience et d'autres informations peuvent faire l'objet de modifications sans notification. Toutes les marques appartenant à leurs propriétaires respectifs. Midas, Dara Tomkit, Lab-Gruppen, Lake, Tanney, Turbosound, TC Electrician, TC Helicon, Behringer, Bugera, Auton Microphones et Conchaution sont des marques ou marques déposées de Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Tous droits réservés.

Garantie limitée

Pour connaître les termes et conditions de garantie applicables, ainsi que les informations supplémentaires et détaillées sur la Garantie Limitée de Music Tribe, consultez le site internet community.musictribe.com/pages/support@warranty.

Le non-respect des avertissements suivants peut

entraîner la mort ou des blessures graves par incendie ou électrocution.

Avant d'installer la carte, vous devez vous référer au manuel du propriétaire du périphérique hôte ou à klarkteknik. com pour vérifier que votre périphérique hôte prend en charge cette carte et pour vérifier le nombre de cartes pouvant être installées en combinaison avec d'autres Midas ou tiers. cartes de fête.

• N'essayez pas de démonter ou de modifier la carte. N'appliquez pas de force excessive sur les connecteurs de la carte ou d'autres composants de la carte. Une mauvaise manipulation de la carte peut entraîner un choc électrique, un risque d'incendie ou une défaillance de l'équipement.
• Débranchez le câble d'alimentation de l'unité principale avant d'installer cette carte pour éliminer tout risque d'électrocution.

Mise en garde

Le non-respect des précautions suivantes peut entraîner des blessures corporelles ou l'équipement ou d'autres biens.

• Ne touchez pas les fils métalliques (broches) de la carte lors de la manipulation de la carte. Les broches sont tranchantes et peuvent causer des blessures.

La carte est sensible à l'électricité statique. Avant de manipuler la carte, vous devez toucher brièvement le boîtier métallique de l'unité principale avec votre main nue pour évacuer toute charge électrostatique de votre corps. Music Tribe n'assume aucune responsabilité pour la perte de données, les dommages matériels ou les blessures causées par une manipulation ou une utilisation inappropriée.

1. Introduction

La carte DN32-ADAT est une carte d'extension d'interface audio multicanal pour la série Midas M32 de mélangeurs numériques. Il fournit 32 canaux d'entrée et de sortie via 8 connecteurs Toslink et une transmission word clock via un connecteur coaxial. L'interface est parfaite pour enregistrer avec des enregistreurs à disque dur ADAT autonomes et offre des options pour incorporer des processeurs externes avec une connectivité ADAT.

2. Installation

Avant d'installer la carte DN32-ADAT dans l'emplacement d'extension de la console M32, vous devez vérifier klarkteknik. com pour vérifier si le micrologiciel de la console prend en charge cette carte.

Mise en garde - avant d'installer la carte DN32-ADAT dans la console, vous devez vous assurer que l'interrupteur d'alimentation de la console est éteint. Sinon, des dysfonctionnements ou des chocs électriques peuvent survenir.

1. Assurez-vous que l'alimentation de la table de mixage est coupée.
2. Desserrez les 2 vis gauche et droite qui fixent le logement, puis retirez le couvercle du logement ou la carte actuellement installée et conservez-la en lieu sûr.
3. Avant de retirer la carte DN132-ADAT de son sac de protection, nous vous recommandons de toucher le châssis métallique mis à la terre de la console pour éviter les décharges électrostatiques affectant les composants électroniques sensibles. Il est généralement judicieux de tenir la carte soit par la plaque frontale, soit par les deux petites poignées, mais en ne touchant jamais directement les composants du circuit imprime.
4. Alignez les deux bords de la carte avec les rails de guidage à l'intérieur de la fente et insérez délicatement la carte dans la fente. Poussez la carte à fond dans la fente pour vous assurer que les contacts de la carte sont correctement insérés dans le connecteur à l'intérieur.
5. Fixez la carte à l'aide des vis fournies. Sachez que des dommages ou des dysfonctionnements peuvent survenir si la carte n'est pas fixée.

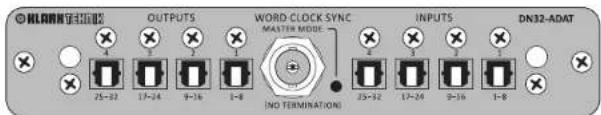

3. Plaque de connexion

OUTPUTS WORD CLOCK SYNC MA3719 MODE (NO TERMINATION) INPUTS DN32-ADAT

• Coaxial BNC unique, commutable entrée / sortie, pas de terminaison interne, la LED indique la sortie WC (mode maître)
• 4x entrées Toslink et 4x sorties Toslink, 8 canaux par connecteur
• 2x petites poignées pour retirer la carte d'extension de l'emplacement • 2x vis M3x6 gauche et droite pour fixer la carte dans la fente
• 2x petites vis à contre-creux sous les poignées et 8 vis au-dessus des connecteurs. Ne les desserrez pas!

4. Scénarios de connexion

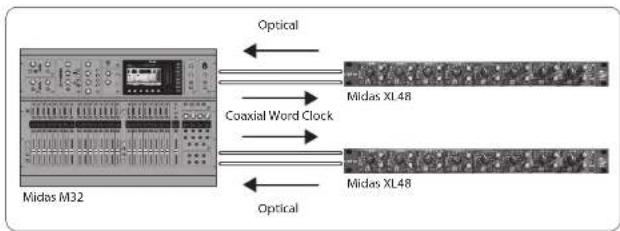

Enregistreur à disque dur externe DAN32-ADMT

(fournissant Word Clock via une connexion coaxiale BNC)

Optical Midas M32 Coaxial Word Clock Midas XL48 Midas XL48 Optical

2x XL48 -> Midas M32

Quick Start Guide

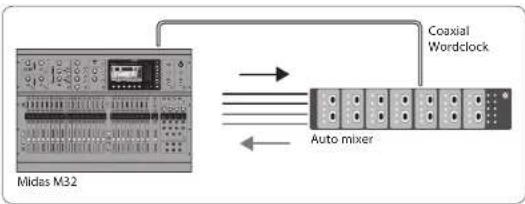

Retour du mélangeur automatique - externe DN32-ADAT vers → DN32-ADAT

• Out 1-8 et 9-16 vers les entrées du processeur de mixage automatique
• En 1-8 et 9-16 à partir des sorties du processeur de mixage automatique

Notez que cela s'appliquerait également à tout autre type de traitement externe spécialisé doté d'E / S ADAT. Il peut être utilisé pour les 32 x 32 canaux simultanément, même répartis sur plusieurs processeurs externes.


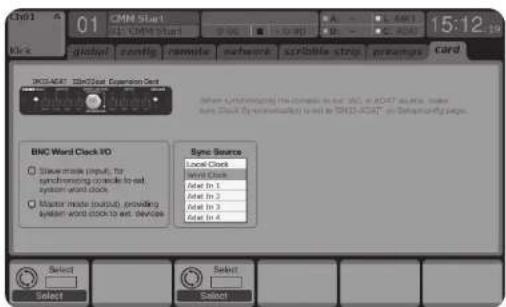

5. Configuration du mélangeur

Sélecteur d'E/S Word Clock:

• soit esclave word clock (entrée), permettant à la console de se synchroniser avec des appareils WC externes ou
• horloge de mots maître (sortie), fournissant une horloge de mots système à d'autres appareils

Boîte de sélection de l'horloge de mots pour choisir la source de synchronisation d'horloge externe:

• entrées fibre optique 1-4 ou • entrée BNC coaxiale • L'horloge locale indique l'horloge interne de la console.

La carte DN32-ADAT peut être sélectionnée comme source d'horloge sur la page M32 Setup / config. Dans ce cas, le mélangeur sera asservi à l'horloge ADAT reçue sur l'entrée BNC ou sur les entrées Toslink fibre optique. Notez que cela peut nécessiter le redémarrage de la console si les fréquences d'horloge interne et externe sont différentes (c'est-à-dire 44,1 / 48 kHz).
