Type de produit	Contrôleur pour motoréducteurs coulissants 230/120 Vac
Marque	Vimar / Elvox
Modèle	ELVOX ESM3.120 (RS09/RS09.120)
Alimentation	230/120 Vac, 50/60 Hz
Puissance maximale moteur	600 W
Fusible de protection moteur	5 A (5x20 mm)
Fusible de protection logique et 24 V	630 mA (5x20 mm)
Récepteur radio intégré	Oui, capacité 128 radiocommandes (code fixe ou tournant)
Entrées de sécurité	STOP, FOTO, STPA (normalement fermées, avec shunt si non utilisées)
Entrées de commande	APRI, APCH, APED, fins de course FCAP/FCCH
Sorties auxiliaires	2CAN, AUX, +VA/-VA (24 Vcc, max 500 mA total)
Sortie pour clignotant	230/120 Vca, max 60 W
Encodeur	Pré-équipé pour détection d'obstacles et contrôle de vitesse
Réglages	Trimmers : Pause, Puissance, Frein, V.rall, Sens ; Dip switches : 2 blocs (8+2)
Programmation	Course, radiocommandes, mémoires extractibles
LED de diagnostic	APRI, APCH, APED, STOP, FOTO, STPA, FCAP, FCCH, DL9
Fonctions de sécurité	Phototest, bord sensible (résistif ou switch), détection d'obstacles par encodeur
Logiques de fonctionnement	Copropriété plus, Automatique, Copropriété, Semi automatique, Pas à pas, avec option fermeture immédiate
Température de fonctionnement	Non spécifiée dans la notice, usage standard -20°C à +55°C (estimation)
Indice de protection	Non spécifié, à installer dans un boîtier adapté
Normes	Conforme BT 2006/95/CE, EMC 2004/108/CE, R&TTE 1999/5/CE, Machines 2006/42/CE

FOIRE AUX QUESTIONS - ELVOX ESM3.120 Vimar

Comment programmer la course du portail ?

Placez le portail en position fermée. Maintenez la touche P1 enfoncée 3 secondes jusqu'à ce que la LED DL9 clignote. Suivez ensuite les étapes : appuyez sur APCH pour démarrer l'ouverture, puis à nouveau pour définir le ralentissement en ouverture, laissez le portail atteindre le fin de course, il repartira automatiquement en fermeture. Répétez pour le ralentissement en fermeture et la course piétons. La LED s'éteint pour confirmer.

Comment enregistrer une radiocommande ?

Pour une commande d'ouverture/fermeture complète (APCH) : appuyez sur P2 jusqu'à ce que la LED DL9 clignote lentement, relâchez, puis appuyez sur la touche de la radiocommande dans les 10 secondes. La LED s'allume fixe 2 secondes puis s'éteint. Pour une commande piétons (APED) ou 2CAN : maintenez P2 4 secondes jusqu'à clignotement rapide, puis appuyez sur la touche radio.

Que faire si l'automatisme ne fonctionne pas du tout ?

Vérifiez l'alimentation secteur et l'interrupteur. Remplacez les fusibles (5A pour moteur, 630mA pour logique) par des modèles équivalents. Contrôlez les LEDs de diagnostic : STOP, FOTO, STPA doivent être allumées. Si elles sont éteintes, shuntez les entrées inutilisées entre COM et la borne concernée.

Comment régler la sensibilité de détection d'obstacle ?

Le trimmer SENS ajuste le temps de détection. Tournez-le dans le sens horaire pour augmenter la sensibilité (temps plus court). À fond dans le sens horaire, la fonction anti-écrasement est désactivée. Cette fonction n'est active qu'avec l'encodeur branché sur le connecteur CN6.

Pourquoi le portail s'arrête et s'inverse dès le départ ?

Cela peut être dû à une accélération au départ trop faible ou à l'absence d'encodeur. Augmentez les trimmers PUISSANCE et SENS. Vérifiez que le connecteur encodeur est bien branché sur CN6 ou que le cavalier est en place si vous n'utilisez pas d'encodeur.

Comment activer le préclignotement avant le mouvement ?

Placez le DIP 1-2 sur ON. Le clignotant s'allumera 3 secondes avant chaque mouvement du portail. Par défaut, il est désactivé (position OFF).

Comment connecter un bord sensible résistif ?

Branchez le bord sur les bornes COM et STPA (borne 23). Mettez le DIP 1-4 sur ON pour sélectionner le mode résistif (8,2 kΩ). Si vous utilisez un bord à switch, laissez DIP 1-4 sur OFF. Si non utilisé, shuntez COM et STPA.

Comment effacer toutes les radiocommandes ?

Débranchez l'alimentation. Maintenez la touche P2 enfoncée et rebranchez l'alimentation sans relâcher P2. La LED DL9 clignote d'abord lentement puis plus rapidement. Relâchez la touche quand la LED s'éteint. Toutes les radiocommandes sont effacées.

Que signifie la LED DL9 qui clignote rapidement ?

Un clignotement rapide de la LED DL9 indique une anomalie sur les entrées de sécurité ou de commande : vérifiez les LEDs de diagnostic STOP, FOTO, STPA, FCAP, FCCH. Si l'une d'elles n'est pas dans l'état attendu (allumée pour les contacts normalement fermés, éteinte pour les normalement ouverts), corrigez le câblage ou ajoutez un shunt.

Puis-je utiliser la centrale sans encodeur ?

Oui. Pour un fonctionnement sans encodeur, insérez le cavalier (shunt) fourni sur le connecteur CN6 et alimentez la centrale. Dans cette configuration, les trimmers SENS et la détection d'obstacles ne sont pas actifs. Le portail fonctionnera uniquement avec les fins de course mécaniques.

MODE D'EMPLOI ELVOX ESM3.120 Vimar

Manuel pour le raccordement et l'emploi - Installations-und Benutzerhandbuch - Εγχειρίδιο σύνδεσης και χρήσης

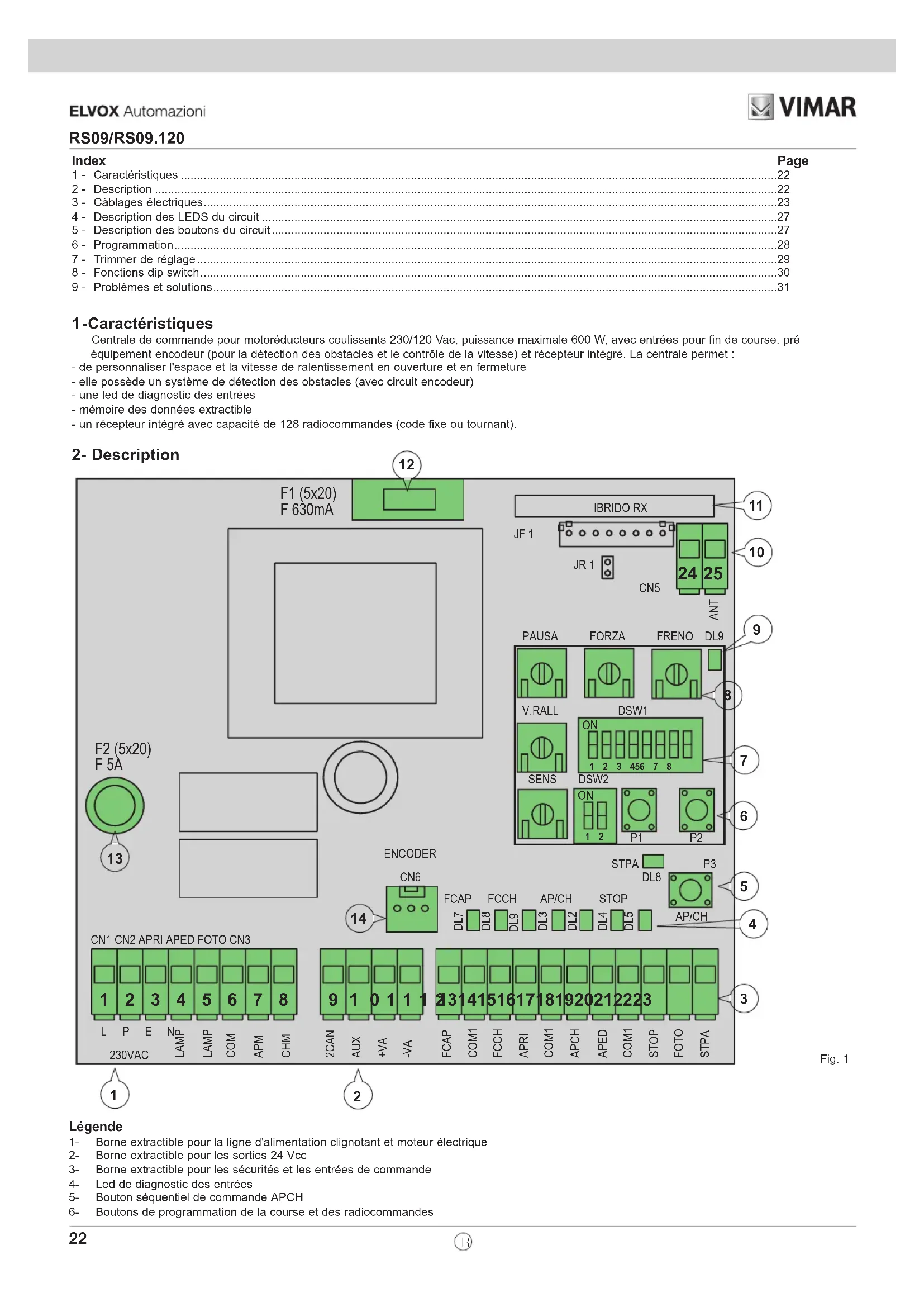

F1 (5x20) F 630mA IBRIDO RX JF 1 JR 1 CN5 24 25 ANT PAUSA FORZA FRENO DL9 V.RALL DSW1 ON SENS DSW2 ON 1 2 3 456 7 8 P1 P2 STPA DL8 P3 ENCODER CN6 FCAP FCCH AP/CH STOP AP/CH CN1 CN2 APRI APED FOTO CN3 1 2 3 4 5 6 7 8 L P E N LAMP LAMP COM APM CHM 230VAC 2CAN AUX +VA -VA 231 41 516 17 181 920 21 222 3 FCAP COM1 FCCH APRI COM1 APCH APED COM1 STOP FOTO STPA

RS09/RS09.120

Carte avec trimmer 230/120 Vac pour coulissant

1 - Caractéristiques....22 2 - Description....22 3 - Câblages électriques....23 4 - Description des LEDS du circuit....27 5 - Description des boutons du circuit....27 6 - Programmation....28 7 - Trimmer de réglage....29 8 - Fonctions dip switch....30 9 - Problèmes et solutions....31

1-CARACTÉRISTIQUES

Centrale de commande pour motoréducteurs coulissants 230/120 Vac, puissance maximale 600 W, avec entrées pour fin de course, prééquipement encodeur (pour la détection des obstacles et le contrôle de la vitesse) et récepteur intégré. La centrale permet :

• de personnaliser l'espace et la vitesse de ralentissement en ouverture et en fermeture
• Elle possède un système de détection des obstacles (avec circuit encodeur)
• une LED de diagnostic des entrées
• mémoire des données extractible
• un récepteur intégré avec capacité de 128 radiocommandes (code fixe ou tournant).

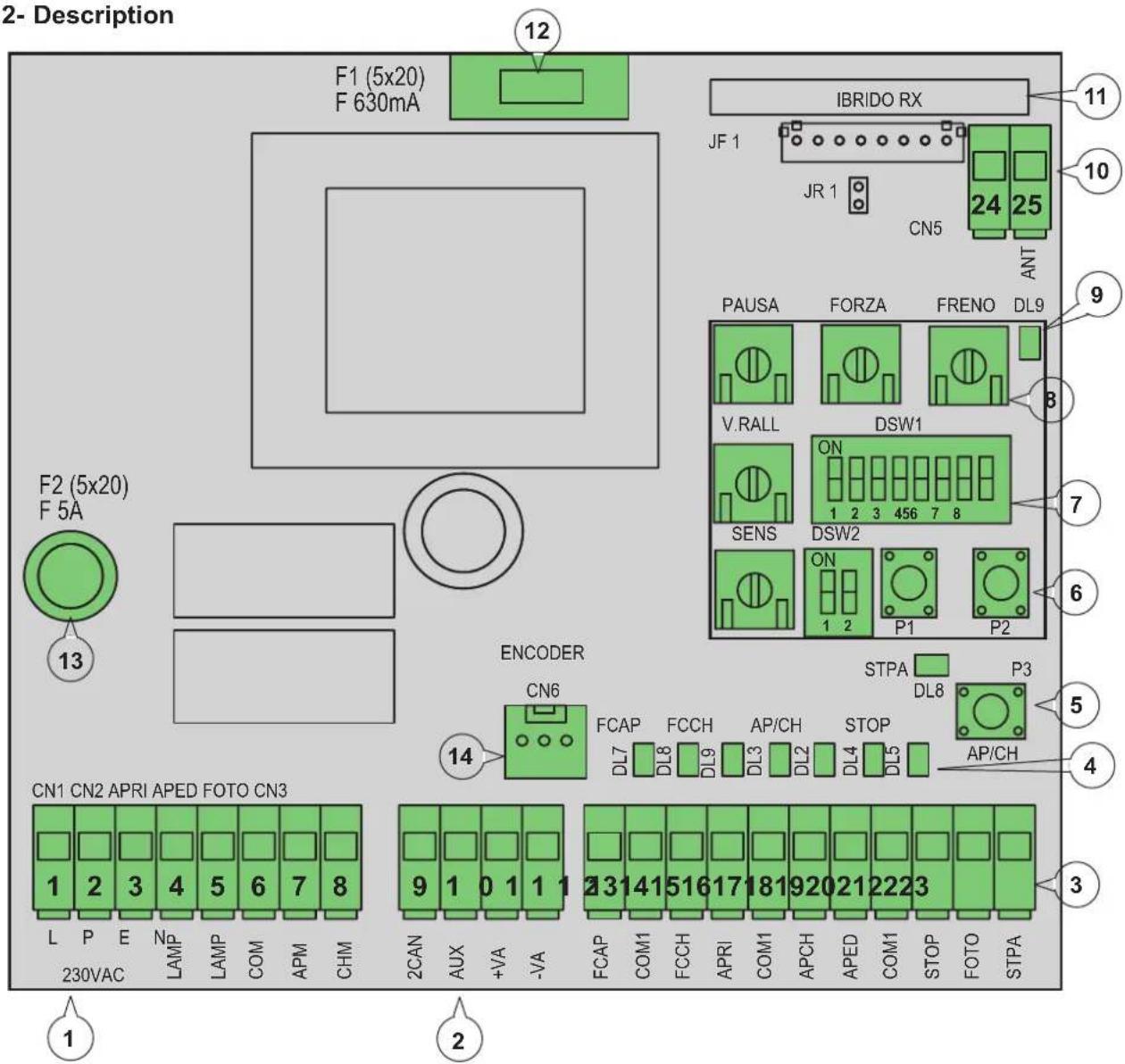

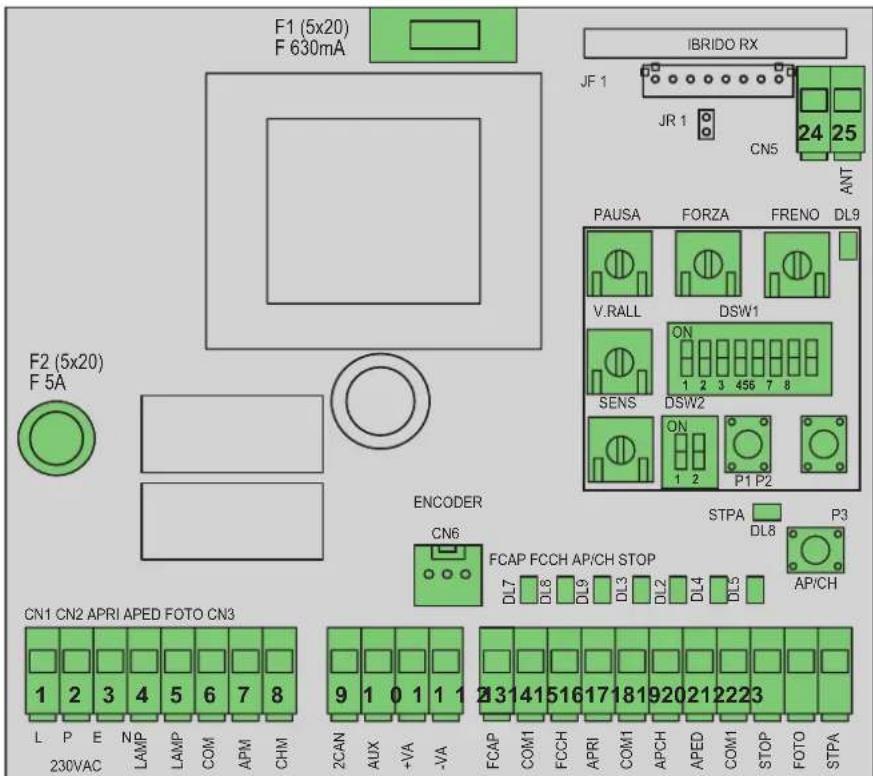

2- Description F1 (5x20) F 630mA 12 IBRIDO RX 11 JF 1 JR 1 CN5 24 25 ANT PAUSA FORZA FRENO DL9 V.RALL DSW1 SENS DSW2 ON P1 P2 STPA DL8 P3 13 ENCODER CN6 14 FCAP FCCH AP/CH STOP DL7 DL8 DL9 DL3 DL2 DL4 DL5 AP/CH AP/CH CN1 CN2 APRI APED FOTO CN3 1 2 3 4 5 6 7 8 L P E N LAMP LAMP COM APM CHM 230VAC AUX +VA -VA 2CAN AUX +VA -VA 2CAN AUX +VA -VA 2CAN AUX +VA -VA 2CAN AUX +VA -VA 2CAN AUX +VA -VA 2CAN AUX +VA -VA 2CAN AUX +VA -VA 2CAN AUX +VA -VA 2CAN AUX +VA -VA 2CAN AUX +VA -VA 2CAN AUX +VA -VA 2CAN AUX +VA -VA 2CAN AUX +VA 10 9 8 7 6 5 4 3 1 11 12 13 14

Légende

1- Borne extractible pour la ligne d'alimentation clignotante et moteur électrique 2- Borne extractible pour les sorties 24 Vcc 3- Borne extractible pour les sécurités et les entrées de commande 4- Led de diagnostic des entrées 5- Bouton séquentiel de commande APCH 6- Boutons de programmation de la course et des radiocommandes

Fig. 1

RS09/RS09.120

7- Dip switch pour la programmation des fonctions 8- Trimmer de réglage 9- Led pour le diagnostic des programmations 10- Connecteur extractible pour l'antenne 11- Module radio 12- Fusible de protection de la sortie 24 V et logique de commande (630 mA) 13- Fusible de protection pour la sortie moteur, le transformateur et le clignotant (5 A) 14- Connecteur encodeur Led → LED

3- Câblages électriques

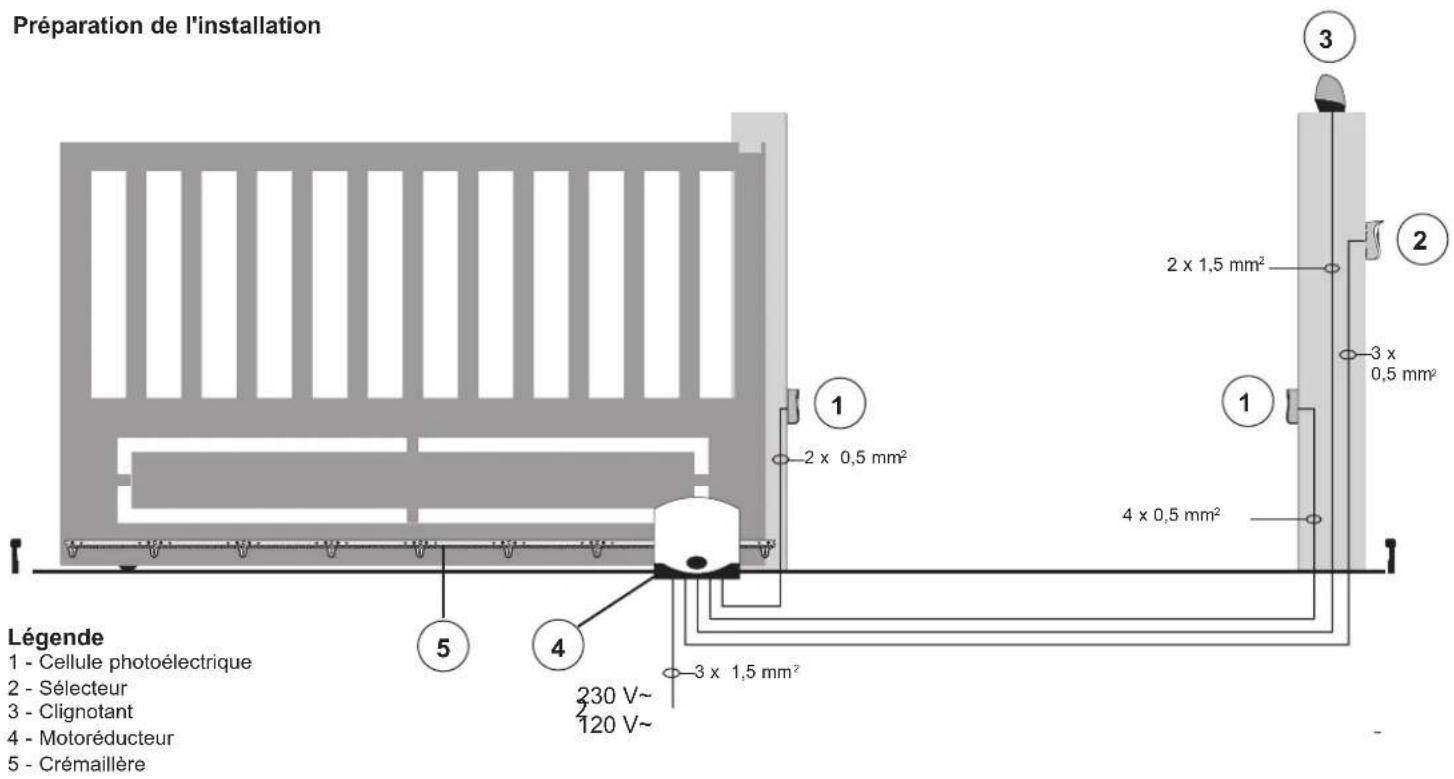

Préparation de l'installation Légende 1 - Cellule photoélectrique 2 - Sélecteur 3 - Clignotant 4 - Motoréducteur 5 - Crémaillère 230 V~ 120 V~ 3 x 1,5 mm² 2 x 0,5 mm² 4 x 0,5 mm² 3 x 0,5 mm² 2 x 1,5 mm² 1 2 3 Légende

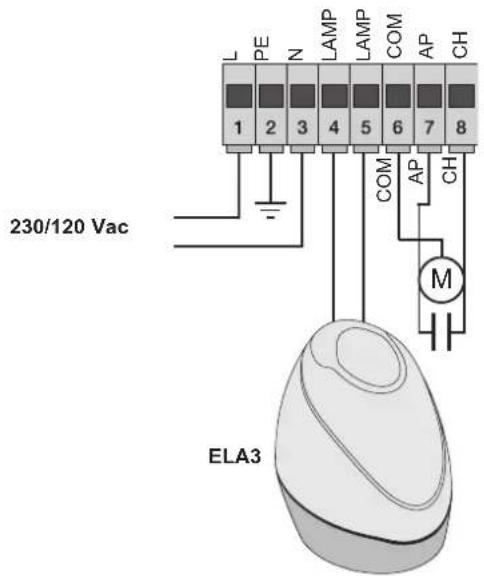

3.1- Câblage ligne d'alimentation, clignotant et moteur électrique

L PE N LAMP LAMP COM AP CH 1 2 3 4 5 6 7 8 230/120 Vac COM AP CH M ELA3

Fig. 3

3.2- Câblage sorties 24 v

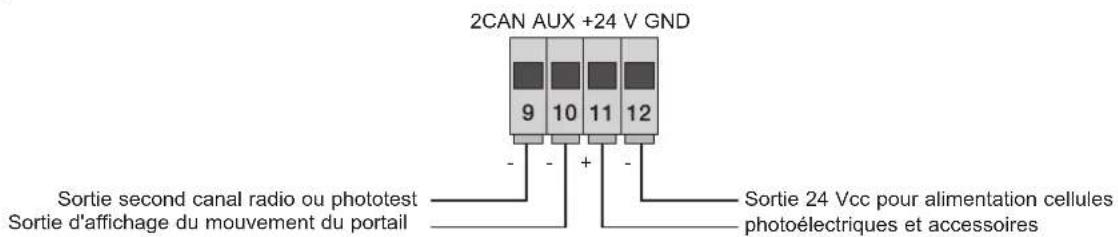

2CAN AUX +24 V GND 9 10 11 12 - - + Sortie second canal radio ou phototest Sortie d'affichage du mouvement du portail Sortie 24 Vcc pour alimentation cellules photoélectriques et accessoires

Fig. 4

Numéro borne	Description Fonction
1-2-3	Ligne d'alimentation	Ligne d'alimentation 230/120 Vac (1 = phase/2 = conducteur de terre/3 = neutre)
4-5	Sortie pour clignotant	Sortie pour clignotant (230/120 Vca, max 60 watts)
6-7-8	Sortie d'alimentation du moteur électrique	Sortie d'alimentation du moteur (6 = commun/7 = ouverture/8 = fermeture) ; le condensateur relié en parallèle au moteur électrique est connecté aux bornes 7 et 8
9-11	Sortie second canal radio ou phototest	Sortie second canal radio ou phototest (à sélectionner avec les dip switches 1-3 et 9 = GND/11 = +24 Vcc max 120 mA)
10-11 Sortie de signalisation du mouvement du portail		Sortie de signalisation du mouvement du portail (10 = GND, 11 = +24 Vcc, max 120 mA)
11-12	Sortie 24 Vcc	Sortie 24 Vcc pour l'alimentation des cellules photoélectriques et des accessoires (11 = GND/12 = +24 Vcc, 300 mA)

La somme de l'absorption des sorties 2CAN, AUX et -VA ne doit pas dépasser 500 mA.

3.3- Câblage des entrées

La centrale est livrée avec les entrées de sécurité normalement fermées non pontées (STOP, FOTO, STPA) ; ajouter un pontage entre le commun (COM) et l'entrée qui ne sera pas utilisée.

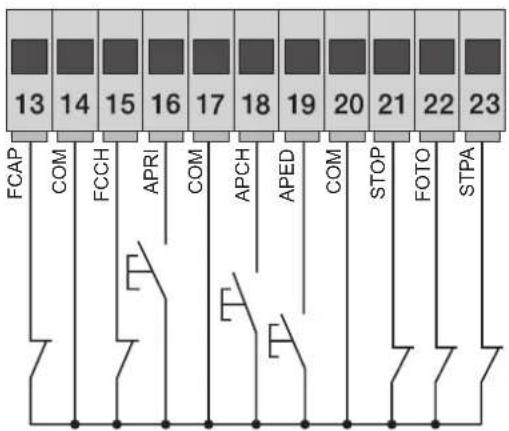

13 14 15 16 17 18 19 20 21 22 23 FCAP COM FCCH APRI COM APCH APED COM STOP FOTO STPA

Fig. 5

RS09/RS09.120

Numéro borne Description Type d'entrée
14-17-20 Entrée de commande commune (GND permanente) -
13 Entrée fin de course d'ouverture (avec dip 2-1 sur OFF) Normalement fermée
15 Entrée fin de course de fermeture (avec dip 2-1 sur OFF) Normalement fermée
16	Entrée bouton d'ouverture seule, dédiée au temporisateur ou au détecteur pour spire à induction magnétique	Normalement ouverte
18	Entrée de commande séquentielle pour la commande de la course complète du portail	Normalement ouverte
19	Entrée de commande séquentielle pour la commande de la course piétons du portail	Normalement ouverte
21 Entrée pour arrêt du portail Normalement fermée
22	Entrée cellule photoélectrique active pendant la fermeture du portail	Normalement fermée
23	Entrée bords et cellule photoélectrique interne, active pendant la fermeture et l'ouverture du portail	Normalement fermée

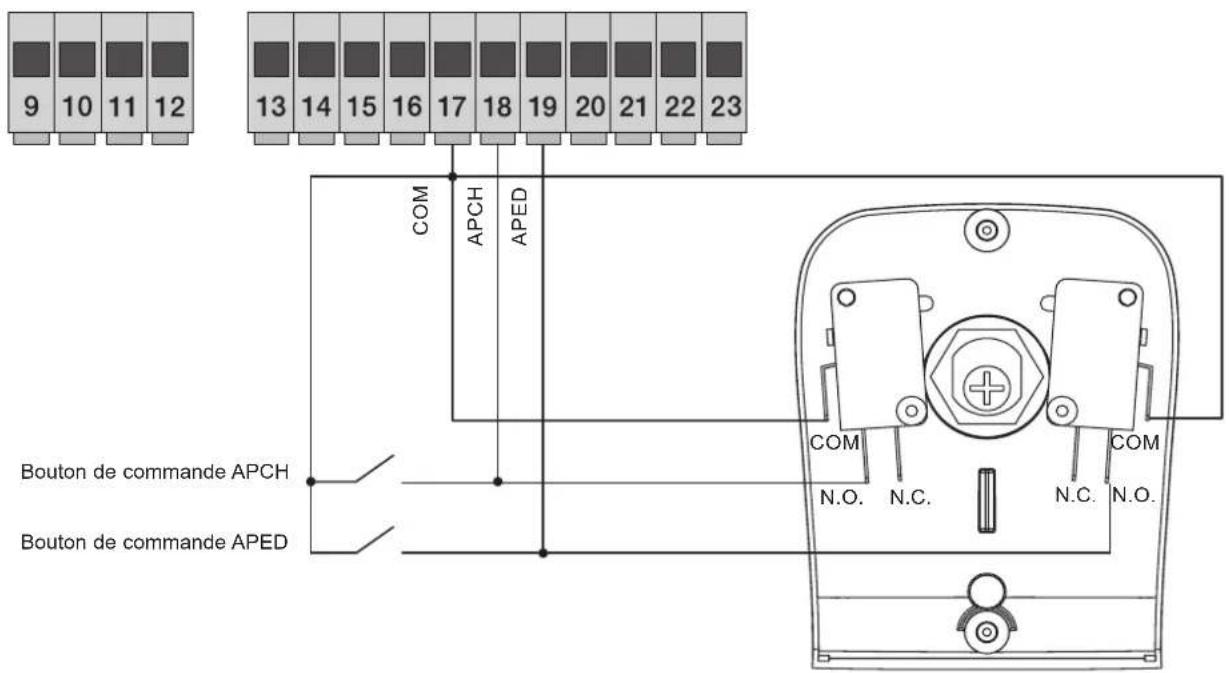

3.4- Raccordement des boutons de commande et du sélecteur à clé : contacts normalement ouverts, les leds APCH ou APED s'allument quand le sélecteur ou les boutons reliés en parallèle sont actionnés; l'entrée APCH commande l'ouverture ou la fermeture complète du portail; l'entrée APED commande l'ouverture ou la fermeture partielle du portail

9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 COM APCH APED Bouton de commande APCH Bouton de commande APED COM N.O. N.C. COM N.C. N.O.

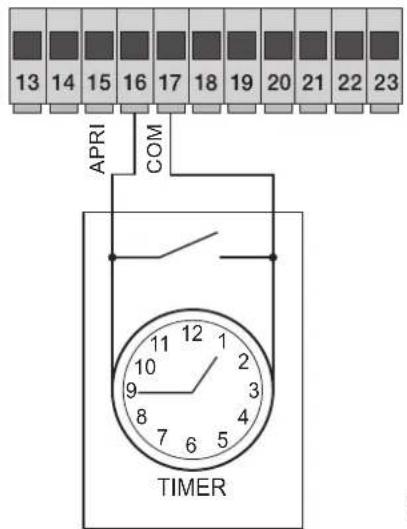

3.5 - Raccordement temporisateur ou détecteur à induction magnétique avec contact normalement ouvert : les leds d'ouverture s'allument quand le temporisateur ou le détecteur à induction magnétique sont actionnés; l'entrée APRI commande l'ouverture complète du portail; tant que le contact reste fermé, le portail s'ouvre et reste en position d'ouverture; les commandes APCH, APED et les radiocommandes enregistrées ne sont pas actives jusqu'au réarmement du contact de la position fermée à la position ouverte; après le temps de fermeture automatique défini avec le trimmer PAUSE, le portail se referme; cette entrée est utilisée pour ouvrir et maintenir en position d'ouverture le portail dans les tranches horaires où l'affluence est la plus forte :

13 14 15 16 17 18 19 20 21 22 23 APRI COM TIMER

Fig. 7

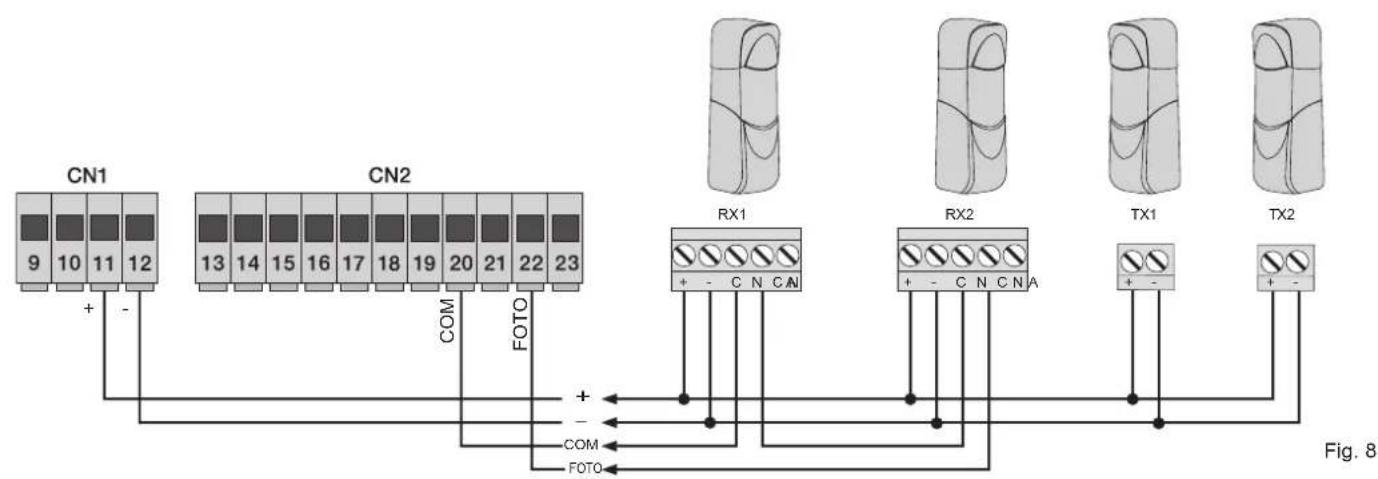

3.6- Raccordement cellules photoélectriques Contact normalement fermé (si les cellules photoélectriques ne sont pas actives, la led FOTO doit être allumée) ; le déclenchement de cette entrée pendant la fermeture inverse le mouvement ; si elle n'est pas utilisée, faire un shunt entre COM. et FOTO ; respecter la polarité pour l'alimentation des cellules photoélectriques.


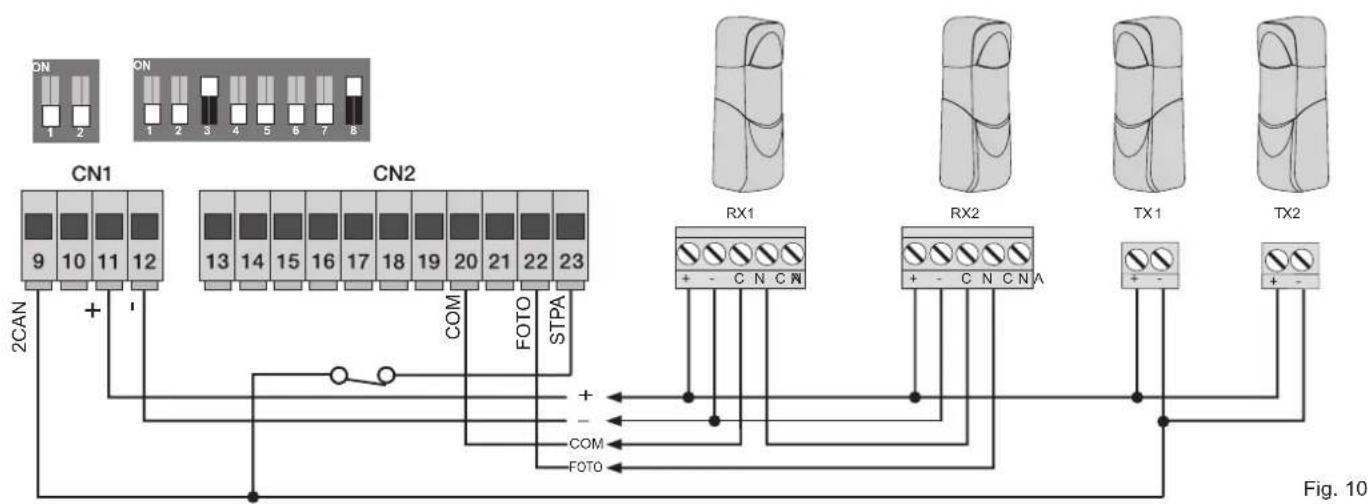

3.7- Raccordement bord sensible

Entrée programmable (si le bord ou la cellule photoélectrique ne sont pas activés, la led STPA doit être allumée) ; le déclenchement de cette entrée pendant l'ouverture inverse immédiatement le mouvement pendant 1,5 secondes puis arrête le portail ; pendant la fermeture, elle inverse le mouvement jusqu'à l'ouverture complète, voir les dip switch 1-4 pour sélectionner le type de bord ; si elle n'est pas utilisée, faire un shunt entre COM. et STPA et placer les dip 1-4 sur off.

Raccordement bord sensible résistif Raccordement bord à switch

Exemple de DIP en position OFF Exemple de DIP en position ON: Entrée STPA comme bord résistif à 8,2 kΩ, placer les dip switches 1-4 en position ON Entrée STPA comme bord à switch électromécanique, placer le dip switch 1-4 en position OFF DIP 2 DIP 1 DIP 2 DIP 1

3.8- Raccordement électrique avec fonction phototest active (dipswitchs 1-3 et 1-8 sur on) ; la centrale contrôle le fonctionnement des sécurités.

3.9- Raccordement bouton d'arrêt : contact normalement fermé, l'ouverture du contact entraîne l'arrêt du portail et la suspension du temps de fermeture automatique (si le bouton n'est pas actif, la LED STOP doit être allumée) ; s'il n'est pas utilisé, faire un shunt entre COM et STOP.

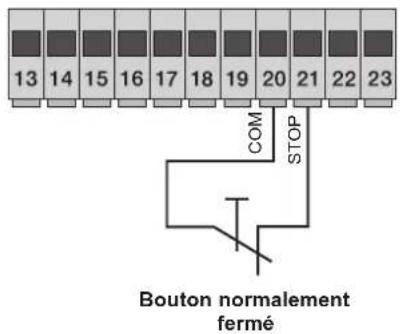

13 14 15 16 17 18 19 20 21 22 23 COM STOP Bouton normalement fermé

Fig. 11

N. B. : si l'installation ne comporte pas de cellules photoélectriques, de bords sensibles ou de boutons d'arrêt, les entrées FOTO, STPA et STOP doivent être shuntées; ne pas activer la fonction phototest et sélectionner le bord à switch (dip switches 11.4 et 1.8 réglés sur off).

3.10 - Raccordement de l'antenne

Un fil rigide câblé de 17 cm est livré en série ; pour augmenter sa portée, brancher l'antenne comme le montre la figure :

4 - Description des LEDS du circuit

SIGLE DESCRIPTION
APRI	Affiche l'état de l'entrée APRI (borne numéro 16) ; si elle n'est pas active, la LED rouge reste éteinte (utilisée seulement pour la commande d'ouverture, dédiée à la raccordement des spires à induction magnétique ou du temporisateur).
APCH	Affiche l'état de l'entrée APCH (borne numéro 18) ; si elle n'est pas active, la LED rouge reste éteinte.
APED	Affiche l'état de l'entrée APED (borne numéro 19) ; si elle n'est pas active, la LED rouge reste éteinte.
STOP	Affiche l'état de l'entrée STOP (borne numéro 21) ; si elle n'est pas active, la LED verte reste allumée ; si elle n'est pas utilisée, faire un shunt entre les bornes COM et STOP.
FOTO	Affiche l'état de l'entrée PHOTO (borne numéro 22) ; si elle n'est pas active, la LED verte reste allumée ; si elle n'est pas utilisée, faire un shunt entre les bornes COM et FOTO.
STPA	Affiche l'état de l'entrée STPA (borne numéro 23) ; si elle n'est pas active, la LED verte reste allumée ; si elle n'est pas utilisée, faire un shunt entre les bornes COM et STPA.
FCAP	Affiche l'entrée du fin de course d'ouverture ; elle s'éteint quand le portail est complètement ouvert si le dip-switch 2.1 est réglé sur OFF.
FCCH	Affiche l'entrée du fin de course de fermeture ; elle s'éteint quand le portail est complètement fermé si le dip-switch 2.1 est réglé sur OFF.
DL9	Affiche l'état de programmation

5 - Boutons du circuit

Sigle Description

APCH Déclenche l'ouverture et la fermeture du portail

P1 Appuyer pour entrer dans la programmation de la course

P2 Appuyer pour entrer dans la programmation ou effacer les radiocommandes

Contrôle préliminaire

Quand on alimente la centrale, la led DL9 s'allume pendant une seconde. Vérifier les leds de diagnostic des entrées ; STOP, FOTO, STPA, FCAP et FCCH doivent être allumées ; si un des contacts normalement fermés ou un des contacts normalement ouverts n'est pas en position de repos, la led DL9 clignote rapidement pour signaler une anomalie.

Si une des entrées de sécurité (FOTO, STOP, STPA) n'est pas utilisée, faire un shunt entre COM et l'entrée inutilisée.

6- Programmation

Sélection du sens d'ouverture : la centrale est équipée d'un dip switch pour sélectionner la direction d'ouverture du portail.

Si le portail s'ouvre vers la droite, régler le dip switch 2-1 sur OFF :

Si le portail s'ouvre vers la gauche, régler le dip switch 2-1 sur ON :

OUVERTURE ON 1 2 DIP 2 ON 1 2 3 4 5 6 7 8 DIP 1

Procédure de programmation de la course du portail

ADYBRUORE

Fig. 13

• Placer le portail en position de fermeture, la led du fin de course doit être éteinte.
• Appuyer sur la touche P1 et maintenir la pression pendant 3 secondes jusqu'à ce que la led rouge DL9 clignote.
• Appuyer sur la touche APCH puis la relâcher; le portail part dans le sens de l'ouverture à la vitesse normale.
• Appuyer sur la touche APCH puis la relâcher pour définir le point de départ du ralentissement en ouverture ; le portail continue à vitesse réduite jusqu'au déclenchement du fin de course en ouverture, puis s'arrête.
• Au bout de 2 secondes, il repart automatiquement en fermeture à la vitesse normale.
• Appuyer sur la touche APCH puis la relâcher pour définir le point de départ du ralentissement en fermeture ; le portail continue à vitesse réduite jusqu'au déclenchement du fin de course en fermeture, puis s'arrête.
• Au bout de 2 secondes, il repart automatiquement en ouverture à la vitesse normale.
• Appuyer sur la touche APCH puis la relâcher, pour définir le point d'ouverture partiel ou piétons.
• Au bout de 2 secondes, il repart automatiquement en fermeture à la vitesse normale jusqu'au déclenchement du fin de course en fermeture, puis s'arrête. La LED DL9 s'éteint pour confirmer que la programmation de la course est terminée.

RS09/RS09.120

Si le mouvement du portail est inversé, vérifier le dip switch 2-1, ne pas modifier le câblage du fin de course ni du moteur électrique.

Programmation et effacement de la radiocommande

La première radiocommande enregistrée définit le type de radiocommande utilisable (code tournant ou fixe)

Programmation de la touche de radiocommande associée à l'entrée APCH

• Appuyer sur la touche P2 et maintenir la pression jusqu'à ce que la led DL9 clignote lentement, relâcher la touche P2.
• Appuyer dans les 10 secondes sur la touche de la radiocommande à enregistrer comme commande d'ouverture et de fermeture complète du portail.
• La LED DL9 s'allume fixe pendant 2 secondes puis s'éteint, la radiocommande est enregistrée; pour enregistrer d'autres radiocommandes, répéter la procédure.

Programmation de la touche de la radiocommande associée à l'entrée APED ou à la sortie 2CAN (voir dip switch numéro 3)

• Appuyer sur la touche P2 et maintenir la pression pendant 4 secondes jusqu'à ce que la led DL9 clignote rapidement puis relâcher la touche P2.
• Appuyer dans les 10 secondes sur la touche de la radiocommande à enregistrer comme commande d'ouverture piétons du portail ou activation de la sortie 2CAN.
• La LED DL9 s'allume fixe pendant 2 secondes puis s'éteint, la radiocommande est enregistrée; pour enregistrer d'autres radiocommandes, répéter la procédure.

Effacement de toutes les radiocommandes enregistrées

Débrancher la centrale. Appuyer sur la touche P2 et remettre la centrale sous tension sans relâcher la touche P2. La led DL9 commence à clignoter, d'abord lentement puis plus rapidement. Relâcher la touche P2 lorsque la led DL9 s'éteint.

À la fin de la procédure, toutes les radiocommandes enregistrées dans la mémoire sont effacées ; la première radiocommande apprise définit le type de radiocommande qui peut être enregistré sur la centrale.

La capacité maximale est de 128 radiocommandes ; lorsqu'elle est atteinte et qu'une nouvelle radiocommande est programmée (LED DL9 clignotante), à la pression sur la touche du nouveau transmetteur à mémoriser, la LED DL9 clignote trois fois rapidement.

Enregistrement des réglages

Il est possible de mémoriser le réglage courant des dip switches et des trimmers enregistrés sur la carte extractible, puis de l'enlever afin d'empêcher toute modification ultérieure. Procéder de la façon suivante : appuyer en même temps sur les touches P1 et P2 jusqu'à ce que la led DL9 s'allume ; relâcher les boutons ; la led DL9 clignote rapidement puis s'éteint. Il est maintenant possible d'enlever la carte ; les réglages des dip switches et des trimmers sont conservés même si on éteint et qu'on rallume la centrale de commande.

Essai de l'automatisme

Tous les accessoires reliés à la centrale de commande et spécialement les dispositifs de sécurité comme les bords sensibles et les cellules photoélectriques doivent être testés. Il est important de rappeler que les cellules photoélectriques inversent la marche du portail uniquement pendant la fermeture alors que les bords sensibles, s'ils sont activés par une pression pendant l'ouverture, inversent le mouvement du portail pendant 1,5 secondes et s'ils sont activés en fermeture, rouvrent entièrement le portail.

7- Trimmer de réglage

Trimmer Fonction Plage de réglage
Pause	Temps de fermeture automatique	1 à 140 secondes maximum dans le sens des aiguilles d'une montre
Puissance	Puissance moteur électrique	20 à 100 % maximum dans le sens des aiguilles d'une montre
Frein	Freinage sur fin de course	0 à 100 % maximum dans le sens des aiguilles d'une montre (sur zéro, freinage désactivé)
V.rall.	Vitesse en ralentissement	30 à 100 % maximum dans le sens des aiguilles d'une montre
Sens.	Temps de détection de l'obstacle	Quand ce trimmer est au maximum, la fonction anti-écrasement n'est pas active.

RS09/RS09.120

8 - Fonctions dip switch : après avoir réglé les dip switches, shunter pendant quelques secondes les contacts J1 reset ou couper et rétablir l'alimentation pour mettre la centrale à jour.

Nombre de dip switches	État du dip switch	Description
DIP 1-1 OFF Vitesse de démarrage activée
DIP 1-1 ON Vitesse de démarrage désactivée
DIP 1-2 OFF Préclignotement désactivé
DIP 1-2	ON	Préclignotement actif ; avant le mouvement du portail, le clignotant s'allume 3 secondes
DIP 1-3	OFF	La sortie 2CAN est associée au second canal de la radiocommande
DIP 1-3	ON	La sortie 2CAN sert à alimenter les transmetteurs des cellules photoélectriques
DIP 1-4	OFF	L'entrée STPA sert à connecter les bords sensibles à switch
DIP 1-4	ON	L'entrée STPA sert à connecter les bords sensibles résistifs
DIP 1-5 OFF		Voir tableau logique de fonctionnement pour les entrées de commande
DIP 1-5 ON
DIP 1-6 OFF
DIP 1-6 ON
DIP 1-7 OFF
DIP 1-7 ON
DIP 1-8 OFF Fonction phototest désactivée
DIP 1-8	ON	Fonction phototest active (contrôle des cellules photoélectriques à chaque commande) voir paragraphe 4.8
DIP 2-1 OFF Ouverture du portail vers la droite
DIP 2-1 ON Ouverture du portail vers la gauche
DIP 2-2 OFF		La sortie AUX (borne numéro 10) clignote pendant le mouvement du portail ; clignotement lent pendant l'ouverture, rapide pendant la fermeture, allumée fixe quand le portail est ouvert, éteinte quand le portail est fermé
DIP 2-2	ON	La sortie AUX (borne numéro 10) s'éteint uniquement quand le portail est complètement fermé

Logiques de fonctionnement des entrées de commande

Dip 5 Dip 6	Dip 7		Logique
OFF	OFF	OFF	Copropriété plus
OFF	OFF	ON	Copropriété plus+ fermeture immédiate
OFF	ON	OFF	Automatique
OFF	ON	ON	Automatique+ Fermeture immédiate
ON	ON	OFF	Copropriété
ON	ON	ON	Copropriété + Fermeture immédiate
ON	OFF	OFF	Semi automatique
ON	OFF	ON	Pas à pas

Description des logiques

Copropriété plus : la commande APCH envoyée quand le portail est fermé déclenche l'ouverture; pendant l'ouverture, elle est ignoré remet à zéro le temps de fermeture automatique. Une commande APCH pendant la fermeture commande la réouverture.

Automatique : une commande APCH quand le portail est fermé déclenche l'ouverture; pendant l'ouverture, elle arrête le portail; une commande supplémentaire le referm fait repartir le portail en fermeture. Une commande APCH pendant la fermeture commande la réouverture.

Copropriété ; pendant l'ouverture du portail, la commande APCH est ignorée par la centrale; quand le portail est complètement ouvert, il reste ouvert pendant le temps de fermeture automatique; une commande APCH pendant la pause fait repartir le portail en fermeture; une commande supplémentaire pendant la fermeture commande la réouverture.

Semi automatique avant le temps de fermeture automatique, envoyer une commande par l'entrée APAPCH; une autre commande APCH pendant la fermeture commande la réouverture.

Pas à pas , envoyer une commande par l'entrée APCH; une autre commande APCH pendant la fermeture arrête le portail; une impulsion supplémentaire provoque sa réouverture.

Fermeture immédiate : l'activation des cellules photoélectriques provoque la fermeture du portail 5 secondes après leur désactivation, quel que soit le temps de pause défini.

La centrale de commande peut fonctionner avec ou sans encodeur ; lorsque la centrale s'allume, elle exécute un contrôle de présence de l'encodeur sur le connecteur CN6. Pour le fonctionnement sans encodeur, introduire le cavalier dans le connecteur CN6 comme le montre l'image de la fig. 15 et alimenter la centrale ; avec cette configuration, le trimmer SENS et la fonction de détection des obstacles ne sont pas actifs. Pour le fonctionnement avec encodeur, introduire le câble du circuit encodeur dans le connecteur CN6 et alimenter la centrale ; avec cette configuration, le trimmer SENS et la fonction de détection des obstacles sont actifs.

Fonctionnement avec encodeur

Détection des obstacles Description
Pendant la fermeture	Le portail inverse immédiatement le mouvement pour s'ouvrir complètement
Pendant l'ouverture	Le portail inverse immédiatement le mouvement pendant 1,5 seconde puis s'arrête

CN6

Fig. 14

9 - Problèmes et solutions

Problème Cause Solution
L'automatisme ne fonctionne pas Panne d'alimentation du réseauFusibles grillésEntrées de commande et de sécurité en panne		Vérifier l'interrupteur de la ligne d'alimentationRemplacer les fusibles par des modèles équivalentsVérifier les leds de diagnostic (STOP, STPA et FOTO doivent être allumées).
Le système n'enregistre pas les radiocommandes	Sécurités ouvertesBatteries de la radiocommande déchargéesRadiocommande incompatible avec la première commande enregistréeMémoire saturée	Vérifier les leds de diagnostic (STOP, STPA et FOTO doivent être allumées).Remplacer les batteriesLa première radiocommande mémorisée configure la centrale pour qu'elle enregistre uniquement les radiocommandes à code tournant ou à dip.Supprimer au moins une radiocommande ou ajouter un récepteur extérieur (capacité maximale 128 radiocommandes)
La radiocommande ne fonctionne pas Batteries de la radiocommande déchargées Remplacer les batteries
Le système n'entre pas dans la programmation de la course	Sécurités ouvertes Vérifier les leds de diagnostic (STOP, STPA et FOTO doivent être allumées)
Dès qu'il part, le portail s'arrête et s'inverse Accélération au départ faibleAucun encodeur détecté		Augmenter les trimmers PUISSANCE et SENSVérifier que le connecteur encodeur est branché
Pendant le ralentissement, le portail s'arrête et s'inverse	Valeur de ralentissement trop faible Augmenter les trimmers V. RALL ET SENS
Le portail ne s'arrête pas quand les fin de course ou la reconnaissance de l'obstacle se déclenchent	Le fin de course ne se déclenche pas correctement	Avancer l'attache de fin de course

Déclaration d'intégration de quasi-machines annexe IIB directive 2006/42/ce

N°: ZDT00438.00

Je soussigné, représentant le fabricant

Elvox SpA

Via Pontarola, 14/A - 35011 Campodarsego

(PD) Italy

déclare ci-dessous que les produits :

CARTE De commande - SERIE RS

articles RS09, RS10, RS11, RS15

sont conformes aux directives communautaires suivantes (ainsi qu'à l'ensemble de leurs modifications applicables) et qu'ils respectent les normes et les spécifications techniques ci-dessous

Directive BT 2006/95/CE : EN 60335-2-103 (2003) + A11 (2009)

Directive EMC 2004/108/CE : EN 61000-6-1 (2007), EN 61000-6-3 (2007) + A1 (2011)

EN 61000-6-2 (2005), EN 61000-6-4 (2007) + A1 (2011)

Directive R&TTE 1999/5/CE : EN 301 489-3 (2002), EN 300 220-3 (2000)

Directive machines 2006/42/CE EN 13241 (2003) + A1 (2011), EN 12453 (2000)

déclare en outre que le composant ne doit pas être mis en service avant que la machine finale à laquelle il sera intégrée n'ait été déclarée conforme, si nécessaire, à la Directive 2006/42/CE;

déclare que la documentation technique correspondante a été rédigée par Elvox SpA conformément à l'annexe VIIIB de la Directive 2006/42/CE dont elle respecte les dispositions essentielles suivantes : 1.1.1, 1.1.2, 1.1.3, 1.1.5, 1.1.6, 1.2.1, 1.2.2, 1.2.6, 1.3.1, 1.3.2, 1.3.3, 1.3.4, 1.3.7, 1.3.8, 1.3.9, 1.4.1, 1.4.2, 1.5.1, 1.5.2, 1.5.4, 1.5.5, 1.5.6, 1.5.7, 1.5.8, 1.5.9, 1.6.1, 1.6.2, 1.7.1, 1.7.2, 1.7.3, 1.7.4.

s'engage à présenter en réponse à toute demande motivée des autorités nationales le dossier justificatif de l'appareil.

Campodarsego, 29/04/2013

Le président directeur général

Remarque : cette déclaration correspond à la dernière révision de la déclaration officielle disponible avant l'impression de ce manuel. Ce texte a été adapté aux nécessités éditoriales. Une copie de la déclaration originale peut être demandée à Elvox SpA.
