Produkttyp	Steuerung für Schiebetorantriebe 230/120 Vac
Marke	Vimar / Elvox
Modell	ELVOX ESM3.120 (RS09/RS09.120)
Stromversorgung	230/120 Vac, 50/60 Hz
Maximale Motorleistung	600 W
Motorschutzsicherung	5 A (5x20 mm)
Sicherung für Logik und 24 V	630 mA (5x20 mm)
Integrierter Funkempfänger	Ja, Kapazität für 128 Funkbefehl (Festcode oder Rollingcode)
Sicherheitseingänge	STOP, FOTO, STPA (normalerweise geschlossen, mit Brücke wenn nicht genutzt)
Befehlseingänge	APRI, APCH, APED, Endschalter FCAP/FCCH
Hilfsausgänge	2CAN, AUX, +VA/-VA (24 VDC, max. 500 mA insgesamt)
Ausgang für Blinkleuchte	230/120 VAC, max 60 W
Encoder	Vorgesehen für Hinderniserkennung und Geschwindigkeitsregelung
Einstellungen	Trimmer: Pause, Leistung, Bremse, V.rall, Empfindlichkeit; DIP-Schalter: 2 Blöcke (8+2)
Programmierung	Lauf, Funkbefehle, entnehmbare Speicher
Diagnose-LED	APRI, APCH, APED, STOP, FOTO, STPA, FCAP, FCCH, DL9
Sicherheitsfunktionen	Phototest, Schaltleiste (resistiv oder Schalter), Hinderniserkennung durch Encoder
Betriebslogiken	Mehrere Nutzer Plus, Automatik, Mehrere Nutzer, Halbautomatik, Schrittweise, mit Option Sofortschließung
Betriebstemperatur	Nicht im Handbuch angegeben, Standard -20°C bis +55°C (Schätzung)
Schutzart	Nicht angegeben, in geeignetem Gehäuse installieren
Normen	konform mit Niederspannungsrichtlinie 2006/95/EG, EMV 2004/108/EG, R&TTE 1999/5/EG, Maschinenrichtlinie 2006/42/EG

Häufig gestellte Fragen - ELVOX ESM3.120 Vimar

Wie programmiere ich den Torlauf?

Stellen Sie das Tor in die geschlossene Position. Halten Sie die Taste P1 3 Sekunden gedrückt, bis die LED DL9 blinkt. Führen Sie dann die Schritte aus: Drücken Sie APCH, um die Öffnung zu starten, dann erneut, um die Verlangsamung beim Öffnen festzulegen, lassen Sie das Tor den Endschalter erreichen, es fährt automatisch in die Schließung zurück. Wiederholen Sie dies für die Verlangsamung beim Schließen und den Fußgängerlauf. Die LED erlischt zur Bestätigung.

Wie lerne ich einen Funkbefehl ein?

Für einen vollständigen Öffnen/Schließen-Befehl (APCH): Drücken Sie P2, bis die LED DL9 langsam blinkt, lassen Sie los, dann drücken Sie innerhalb von 10 Sekunden die Taste des Funkgeräts. Die LED leuchtet 2 Sekunden lang und erlischt dann. Für einen Fußgängerbefehl (APED) oder 2CAN: Halten Sie P2 4 Sekunden gedrückt, bis sie schnell blinkt, dann drücken Sie die Funktaste.

Was tun, wenn der Antrieb überhaupt nicht funktioniert?

Überprüfen Sie die Netzspannung und den Schalter. Ersetzen Sie die Sicherungen (5A für Motor, 630mA für Logik) durch gleichwertige Modelle. Kontrollieren Sie die Diagnose-LEDs: STOP, FOTO, STPA müssen leuchten. Wenn sie aus sind, überbrücken Sie die ungenutzten Eingänge zwischen COM und dem entsprechenden Anschluss.

Wie stelle ich die Empfindlichkeit der Hinderniserkennung ein?

Der Trimmer SENS stellt die Erkennungszeit ein. Drehen Sie ihn im Uhrzeigersinn, um die Empfindlichkeit zu erhöhen (kürzere Zeit). Ganz im Uhrzeigersinn ist die Antikollisionsfunktion deaktiviert. Diese Funktion ist nur aktiv, wenn der Encoder an den Stecker CN6 angeschlossen ist.

Warum stoppt das Tor und kehrt gleich nach dem Start um?

Dies kann an einer zu geringen Startbeschleunigung oder fehlendem Encoder liegen. Erhöhen Sie die Trimmer PUISSANCE und SENS. Überprüfen Sie, ob der Encoder-Stecker fest in CN6 steckt oder ob die Brücke gesetzt ist, wenn Sie keinen Encoder verwenden.

Wie aktiviere ich das Vorblinken vor der Bewegung?

Stellen Sie den DIP 1-2 auf ON. Die Blinkleuchte leuchtet 3 Sekunden vor jeder Torbewegung. Standardmäßig ist es deaktiviert (Position OFF).

Wie schließe ich eine resistive Schaltleiste an?

Schließen Sie die Leiste an die Klemmen COM und STPA (Klemme 23) an. Stellen Sie den DIP 1-4 auf ON, um den resistiven Modus (8,2 kΩ) zu wählen. Bei einer Schalterleiste lassen Sie DIP 1-4 auf OFF. Wenn nicht verwendet, überbrücken Sie COM und STPA.

Wie lösche ich alle Funkbefehle?

Trennen Sie die Stromversorgung. Halten Sie die Taste P2 gedrückt und schalten Sie die Stromversorgung wieder ein, ohne P2 loszulassen. Die LED DL9 blinkt zunächst langsam, dann schneller. Lassen Sie die Taste los, wenn die LED erlischt. Alle Funkbefehle sind gelöscht.

Was bedeutet das schnelle Blinken der LED DL9?

Ein schnelles Blinken der LED DL9 zeigt eine Störung an den Sicherheits- oder Befehlseingängen an: Überprüfen Sie die Diagnose-LEDs STOP, FOTO, STPA, FCAP, FCCH. Wenn eine nicht im erwarteten Zustand ist (leuchtend für Schließer, aus für Öffner), korrigieren Sie die Verkabelung oder fügen Sie eine Brücke hinzu.

Kann ich die Steuerung ohne Encoder verwenden?

Ja. Für den Betrieb ohne Encoder setzen Sie die mitgelieferte Brücke auf den Stecker CN6 und versorgen Sie die Steuerung mit Strom. In dieser Konfiguration sind die Trimmer SENS und die Hinderniserkennung nicht aktiv. Das Tor funktioniert nur mit den mechanischen Endschaltern.

BEDIENUNGSANLEITUNG ELVOX ESM3.120 Vimar

Leiterplatte 230/120 Vac mit Trimmer für Schiebetorantrieb

Inhalt: Seite
1- Merkmale....44
2- Beschreibung 44
3- Verkabelung 45
4- Beschreibung der LEDS im Schaltkreis 49
6- Beschreibung der Tasten im Schaltkreis....49
5- Programmierung....50
6- Trimmer für Einstellungen....51
7- Dip-Schalter für Funktionen ....52
8- Störungen und Abhilfen....53

1- Merkmale

Steuergerät für 230/120 Vac Schiebetorantriebe mit max. Leistung 600 W, ausgestattet mit Eingängen für Anschläge, Vorrüstung für Encoder (zur Erfassung von Hindernissen und Geschwindigkeitsregelung) und integriertem Empfänger. Funktionen und Ausstattung des Steuergeräts:

• individuelle Einstellung von Bremsweg und -geschwindigkeit beim Öffnen sowie Schließen
• System zur Hinderniserkennung (bei Encoder-Schaltkreis)
• Diagnose-LED der Eingänge
• Abnehmbarer Datenspeicher
• Integrierter Empfänger mit Kapazität von 128 Funkcodes (Festcode oder Rollingcode)

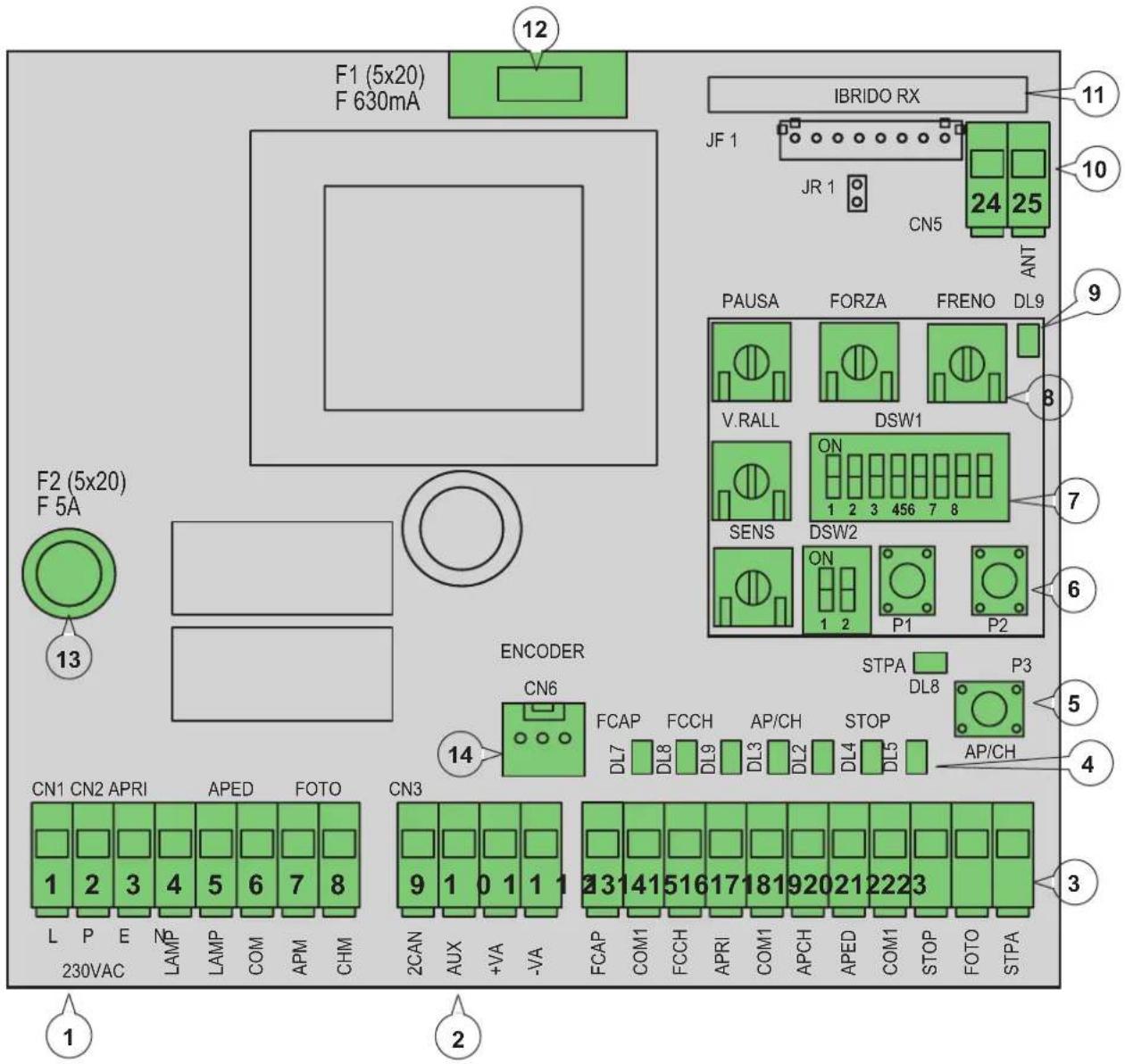

2- Beschreibung

F1 (5x20) F 630mA 12 IBRIDO RX 11 JF 1 JR 1 CN5 24 25 ANT PAUSA FORZA FRENO DL9 8 V.RALL DSW1 7 SENS DSW2 6 STPA P3 12 1 2 3 4 5 6 7 8 P1 P2 ENCODER CN6 14 FCAP FCCH AP/CH STOP DL7 DL8 DL9 DL3 DL2 DL4 DL5 AP/CH AP/CH CN1 CN2 APRI APED FOTO CN3 1 2 3 4 5 6 7 8 L P E N LAMP LAMP COM APM CHM 230VAC AUX +VA -VA 2CAN AUX +VA -VA 2CAN AUX +VA -VA 2CAN AUX +VA -VA 2CAN AUX +VA -VA 2CAN AUX +VA -VA 2CAN AUX +VA -VA 2CAN AUX +VA -VA 2CAN AUX +VA -VA 2CAN AUX +VA -VA 2CAN AUX +VA -VA 2CAN AUX +VA -VA 2CAN AUX +VA -VA 2CAN AUX +VA 1 2 3 4 5 6 7 8

Abb. 1

Legende:

1- Ausziehbare Klemme für Versorgungsleitung, Blinkleuchte und Elektromotor
2- Ausziehbare Klemme für 24 Vdc Ausgänge
3- Ausziehbare Klemme für Sicherheiten und Steuereingänge
4- LED für Diagnose der Eingänge
5 Sequenzielle Bedientaste ÖFFN/SCHL
6- Tasten für Programmierung des Torlaufs und der Funkfernsteuerungen
7- Dip-Schalter für die Programmierung der Funktionen
8- Trimmer für Einstellungen
9- LED für Diagnose der Programmierungen
10- Abnehmbarer Antennenstecker
11- Funkmodul
12- Sicherung für 24 V Ausgang und Steuerlogik (630 mA)
13- Sicherung für Motorausgang, Transformator und Blinkleuchte (5 A)
14- Encoderstecker

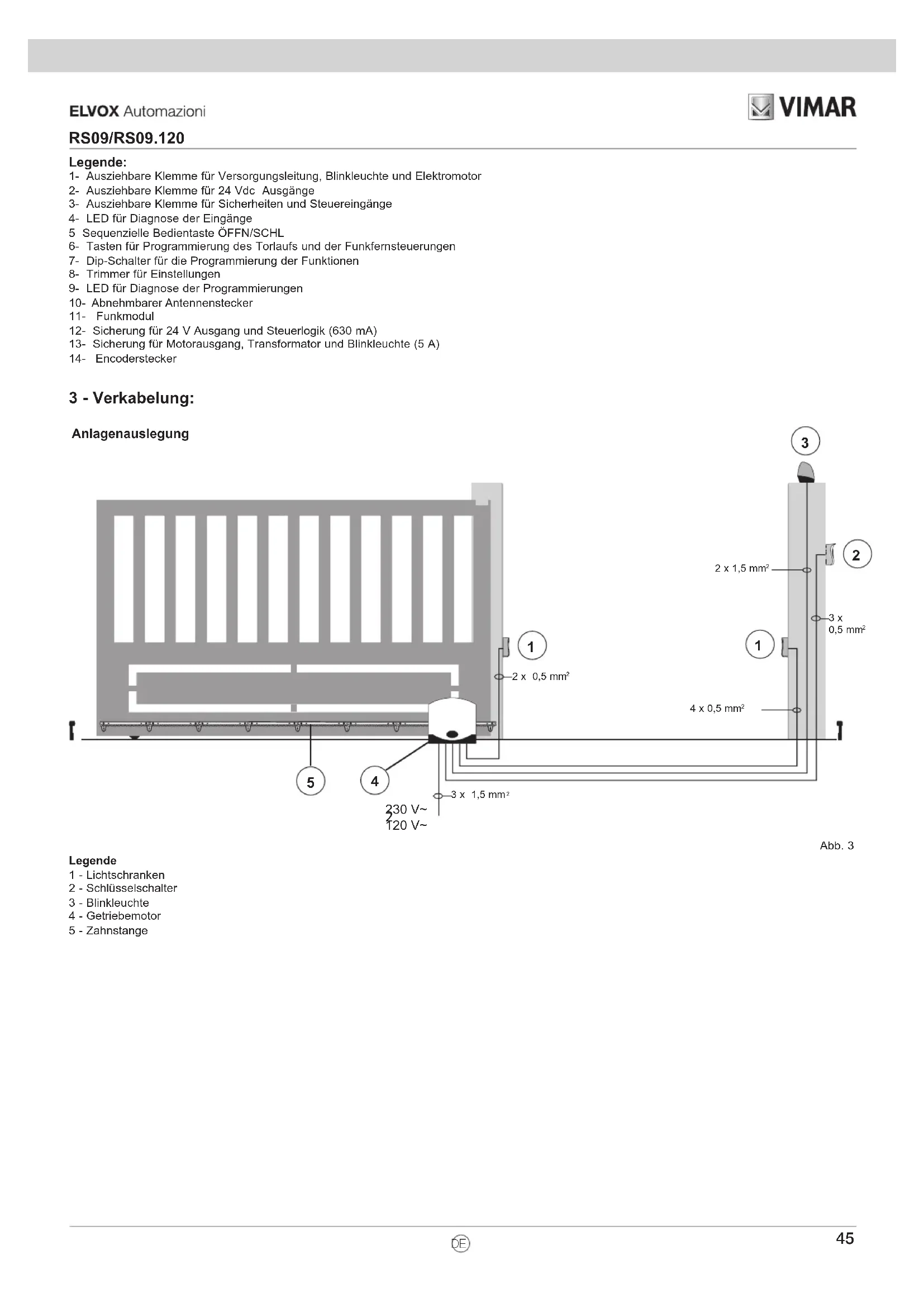

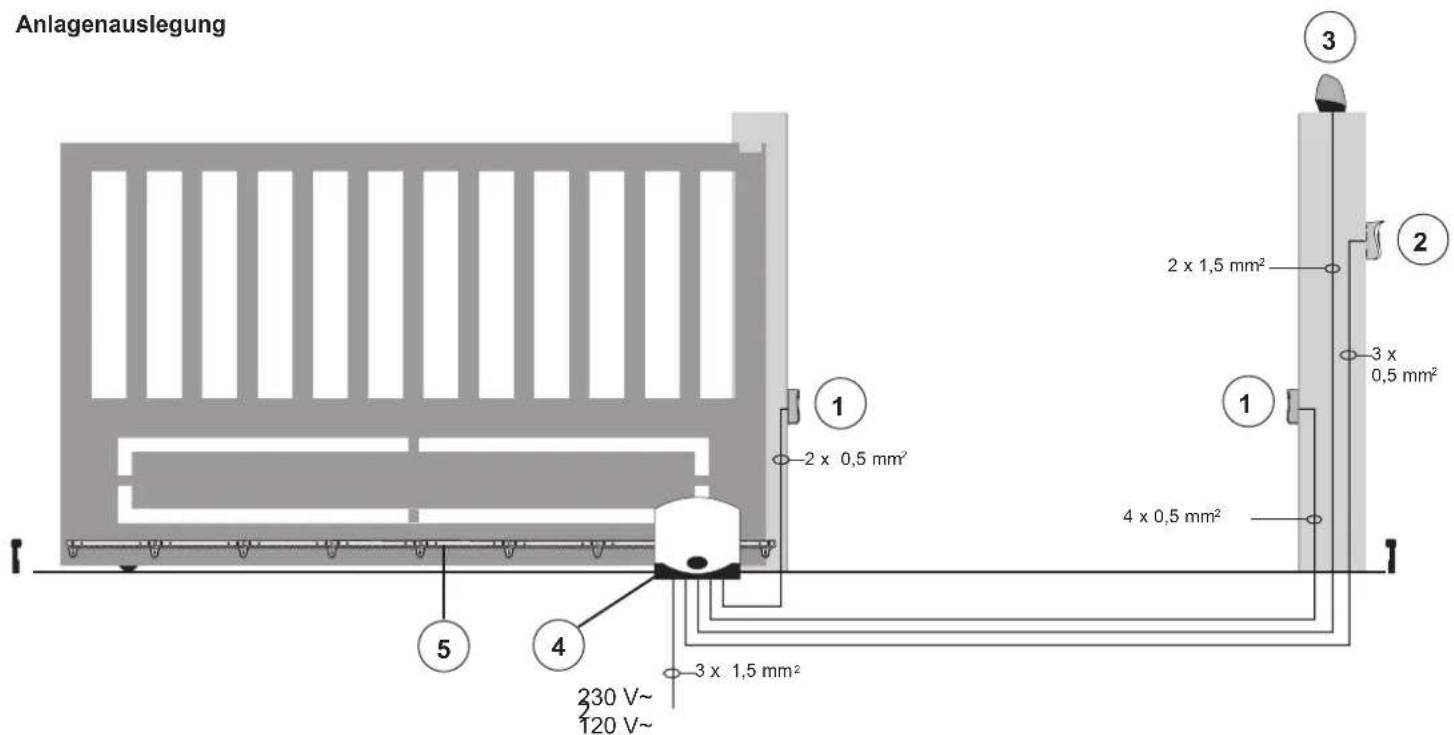

3 - Verkabelung:

Anlagenauslegung 1 2 x 0,5 mm² 2 x 1,5 mm² 3 4 x 0,5 mm² 3 x 0,5 mm² 230 V~ 120 V~ 3 x 1,5 mm² 1 2 ① ② ③ ④ ⑤

Abb. 3

Legende

1 - Lichtschranken
2 - Schlüsselschalter
3 - Blinkleuchte
4 - Getriebemotor
5 - Zahnstange

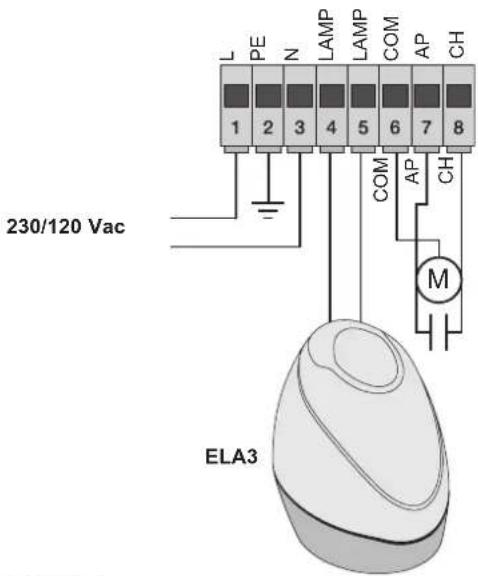

3.1- Verkabelung für Versorgungsleitung, Blinkleuchte und Elektromotor:

L PE N LAMP LAMP COM AP CH 1 2 3 4 5 6 7 8 COM AP CH 230/120 Vac M ELA3

Abb. 4

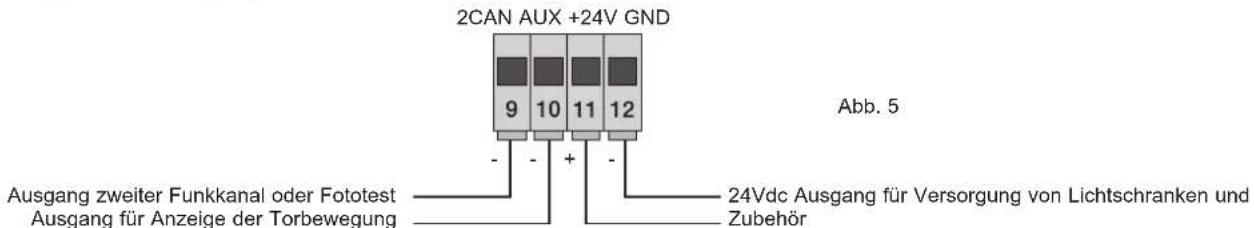

3.2- Verkabelung für 24V Ausgänge:

2CAN AUX +24V GND 9 10 11 12 - - + Ab. 5 Ausgang zweiter Funkkanal oder Fototest Ausgang für Anzeige der Torbewegung 24Vdc Ausgang für Versorgung von Lichtschranken und Zubehör

Klemmennummer Beschreibung Funktion
1-2-3	Versorgungsleitung	Versorgungsleitung 230/120 Vac (1 = Phase / 2 = Erdleiter / 3 = Nullleiter)
4-5	Ausgang für Blinkleuchte	Ausgang für Blinkleuchte (230/120 Vac max. 60 Watt)
6-7-8 Ausgang für Versorgung Elektromotor		Ausgang für Versorgung des Motors (6 = gemeinsamer Kontakt / 7 = öffnet / 8 = schließt), an Klemme 7 und 8 ist der Kondensator parallel zum Motor geschaltet
9-11 Ausgang zweiter Funkkanal oder Fototest		Ausgang zweiter Funkkanal oder Fototest (wählbar über Dip-Schalter 1-3 und 9 = GND / 11= +24 Vdc max. 120 mA)
10-11 Ausgang für Anzeige der Torbewegung		Ausgang für Anzeige der Torbewegung (10 = GND / 11 = +24 Vdc max. 120 mA)
11-12	24 Vdc Ausgang	Ausgang mit 24 Vdc für die Versorgung von Lichtschranken und Zubehör (11 = GND / 12 = +24 Vdc 300mA)

Die Summe der Stromaufnahme der Ausgänge 2CAN, AUX und -VA darf 500 mA nicht übersteigen

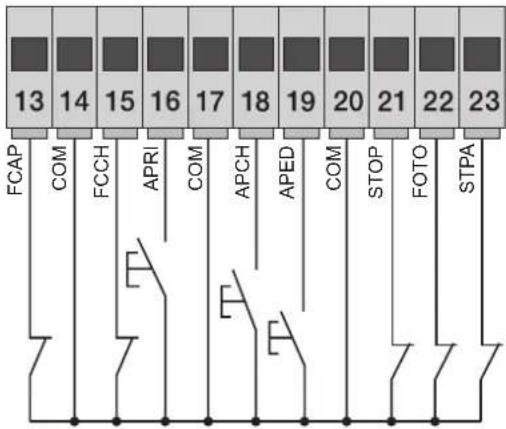

3.3- Verkabelung der Eingänge:

Das Steuergerät wird mit normalerweise geschlossenen Sicherheitseingängen mit Schaltbrücke (STOP, FOTO, STPA) geliefert, eine Schaltbrücke zwischen dem gemeinsamen Kontakt (COM) und dem nicht zu verwendenden Eingang einfügen.

13 14 15 16 17 18 19 20 21 22 23 FCAP COM FCCH APRI COM APCH APED COM STOP FOTO STPA

Abb. 6

RS09/RS09.120

Klemmennummer	Beschreibung Eingangstyp
14-17-20 Gemeinsamer Kontakt Steuereingänge (permanente Masse) -
13 Eingang	Öffnungsanschlag (mit Dip-Schalter 2-1 auf OFF) Öffner
15 Eingang	Schließanschlag (mit Dip-Schalter 2-1 auf OFF) Öffner
16	Eingang Öffnertaste, für Timer oder Detektor von Magnet-Induktionsschleifen	Schließer
18	Sequenzieller Steuereingang für die vollständige Bewegung des Tors	Schließer
19	Sequenzieller Steuereingang für die Fußgänger-Bewegung des Tors	Schließer
21	Eingang für Torstopp	Öffner
22	Eingang Lichtschranke, beim Schließen des Tors aktiviert	Öffner
23	Eingang Kontaktleisten oder interne Lichtschranke, beim Schließen und Öffnen des Tors aktiviert	Öffner

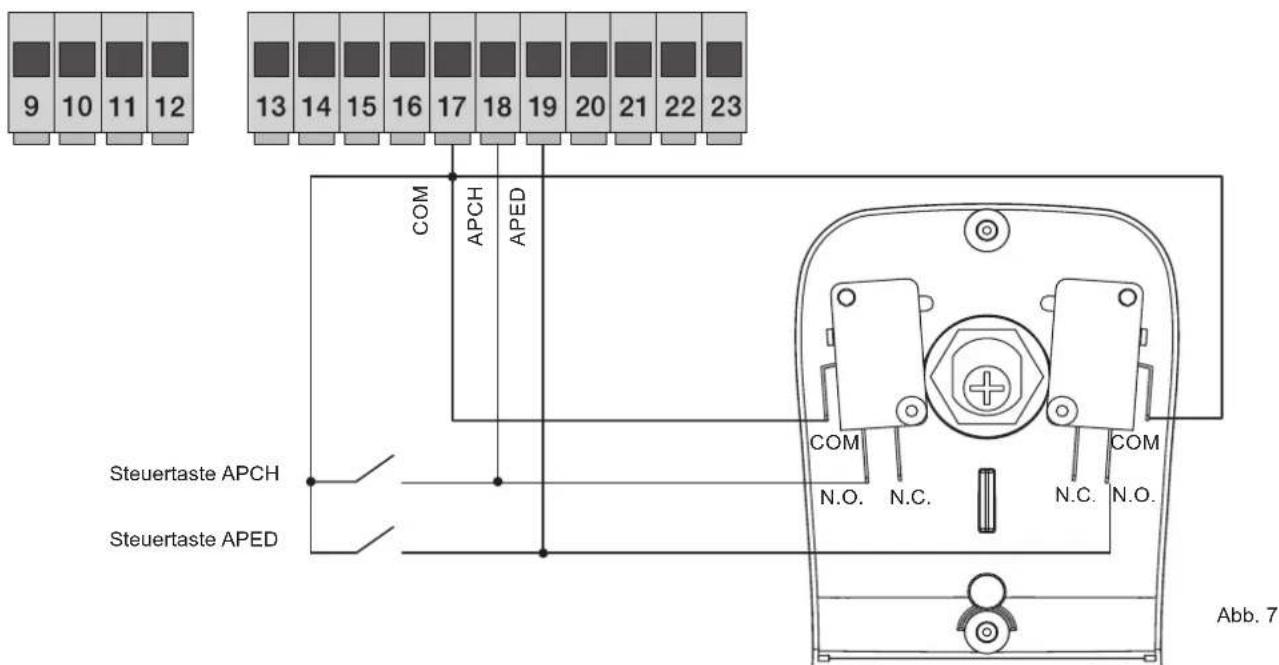

3.4- Anschluss der Steuertasten und des Schlüsselschalters, Arbeitskontakte (die LEDs AP/CH oder APED leuchten bei Betätigung des Schlüsselschalters oder der parallel geschalteten Steuertasten auf), der Eingang APCH steuert die vollständige Öffnung oder Schließung des Tors, der Eingang APED steuert die teilweise Öffnung oder Schließung des Tors:

9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 COM APCH APED Steuertaste APCH Steuertaste APED N.O. N.C. N.C. N.O. Abb. 7

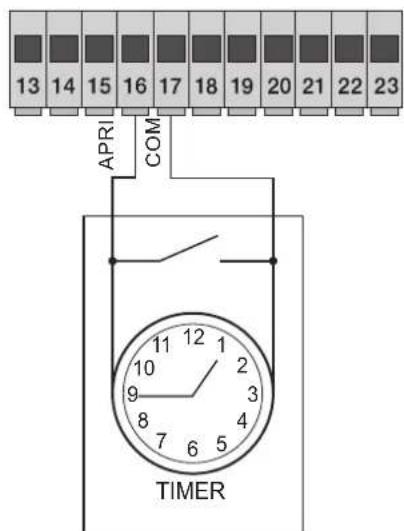

3.5- Anschluss von Timer oder Detektor mit Magnetinduktion: bei Arbeitskontakt (die LED ÖFFN leuchtet bei Betätigung von Timer oder Detektor mit Magnetinduktion auf) steuert der Eingang ÖFFN die vollständige Öffnung des Tors, solange der Kontakt geschlossen ist, öffnet sich das Tor und bleibt in Öffnungsposition, die Befehle APCH, APED und die gespeicherten Funkfernsteuerungen sind bis zur Schaltung des Kontakts von geschlossen auf geöffnet nicht aktiviert; nach der mit Trimmer PAUSE eingestellten Zeit für das automatische Schließen schließt das Tor; dieser Eingang dient dazu, das Tor während der Stunden intensiver Nutzung zu öffnen und in Öffnungsposition zu halten:

13 14 15 16 17 18 19 20 21 22 23 APRI COM TIMER

Abb. 8

RS09/RS09.120

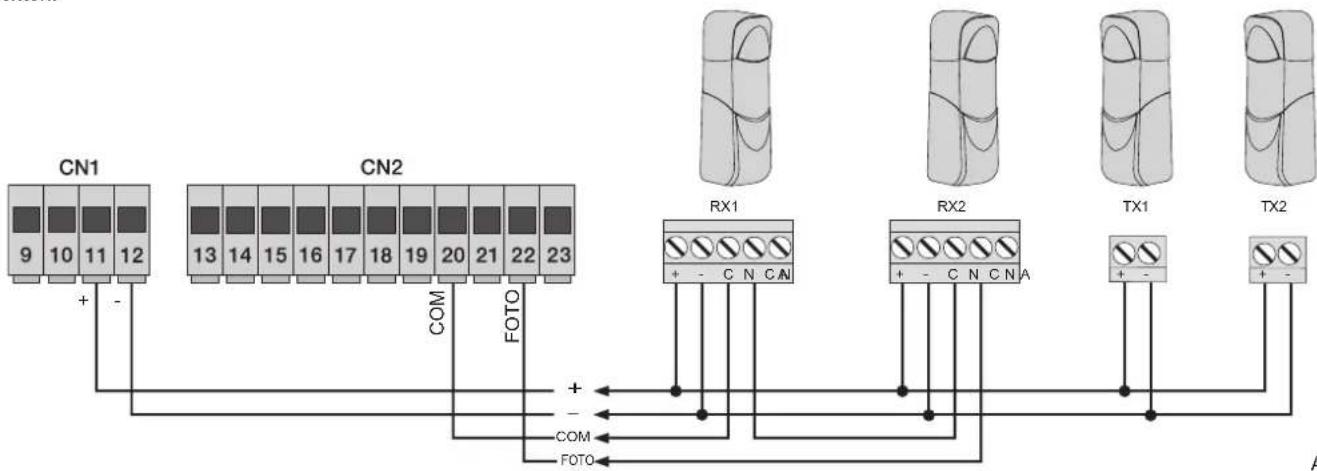

3.6- Anschluss der Lichtschranken:

Ruhekontakt (bei nicht aktivierten Lichtschranken muss die LED FOTO erleuchtet sein), die Aktivierung dieses Eingangs beim Schließen kehrt die Bewegung um, sofern nicht verwendet, eine Schaltbrücke zwischen COM. und FOTO einfügen, hierbei die Polung für die Versorgung der Lichtschranken beachten:

Abb. 9

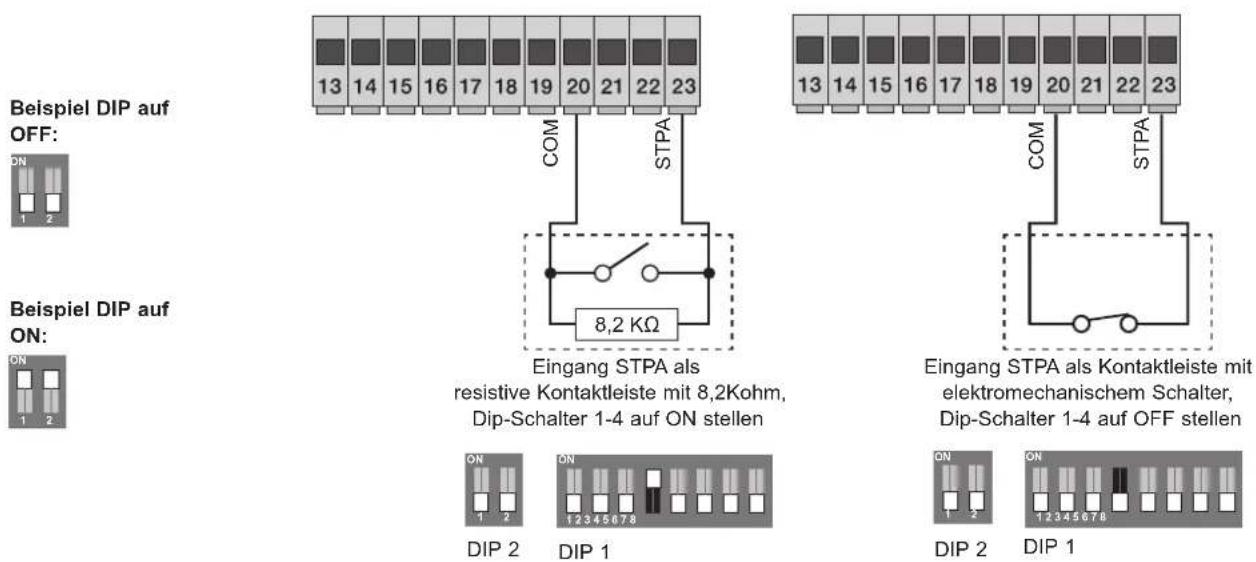

3.7- Anschluss der Kontaktleiste

Programmierbarer Eingang (bei nicht ausgelöster Leiste oder Lichtschranke muss die LED STPA erleuchtet sein), die Aktivierung dieses Eingangs beim Öffnen kehrt die Bewegung sofort für 1,5 Sekunden um und stoppt dann das Tor, während beim Schließen die Bewegung bis zur vollständigen Öffnung umgekehrt wird, siehe Dip-Schalter 1-4 zur Auswahl der Kontaktleiste, sofern nicht verwendet, eine Schaltbrücke zwischen COM. und STPA einfügen und den Dip-Schalter 1-4 auf OFF setzen:

Anschluss der resistiven Kontaktleiste
Anschluss der Kontaktleiste an Schalter

Beispiel DIP auf OFF: ON 1 2 8,2 KΩ Eingang STPA als resistive Kontaktleiste mit 8,2Kohm, Dip-Schalter 1-4 auf ON stellen Eingang STPA als Kontaktleiste mit elektromechanischem Schalter, Dip-Schalter 1-4 auf OFF stellen ON 1 2 DIP 2 ON 1 2 DIP 1 ON 1 2 DIP 2 ON 1 2 DIP 1

Abb. 10

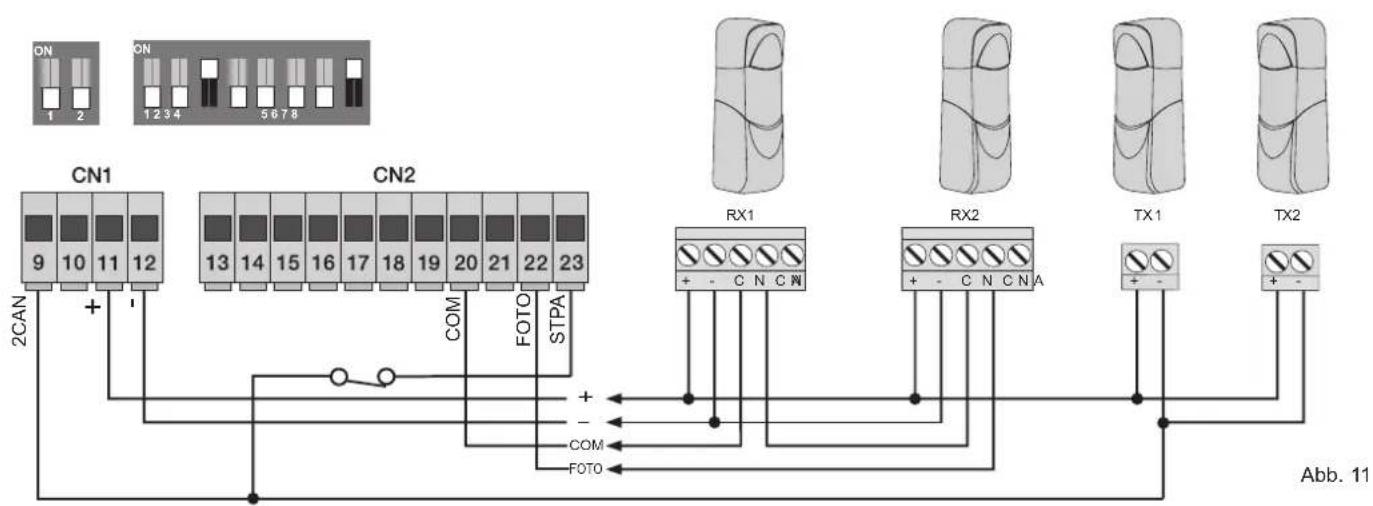

3.8- Stromanschluss bei aktivierter Fototest-Funktion (Dip-Schalter 1-3 und 1-8 auf ON) das Steuergerät überwacht den Betrieb der Sicherheiten.

RS09/RS09.120

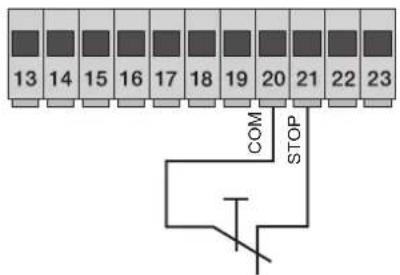

3.9- Anschluss der Stopptaste: Ruhekontakt, die Öffnung des Kontakts bewirkt den Stopp des Tors und die Unterbrechung der Zeit für das automatische Schließen (bei nicht gedrückter Taste muss die LED STOP erleuchtet sein), sofern nicht verwendet, eine Schaltbrücke zwischen COM und STOP einfügen:

13 14 15 16 17 18 19 20 21 22 23 COM STOP

Taste mit Ruhekontakt
Abb. 12

HINWEIS: Falls in der Anlage keine Lichtschranken, Kontaktleisten oder Stopptasten vorhanden sein sollten, müssen die Eingänge FOTO, STPA und STOP überbrückt werden (die Fototest-Funktion nicht aktivieren und die Kontaktleiste mit Schalter auswählen, Dip-Schalter 1.4 und 1.8 auf OFF).

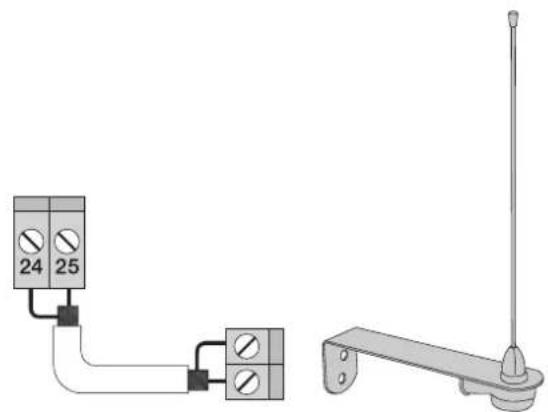

3.10- Anschluss der Antenne:

Im Lieferumfang ist der verkabelte 17cm starre Draht enthalten, um die Reichweite der Antenne lt. Abbildung zu erhöhen:

4 - Beschreibung der LEDS im Schaltkreis:

ABK	BESCHREIBUNG
ÖFFN	Zeigt den Status des Eingangs ÖFFN an (Klemme Nummer 16), sofern nicht aktiviert, bleibt die rote LED erloschen (wird nur zur Steuerung der Öffnung verwendet und ist für den Anschluss von Magnet-Induktionsschleifen oder Timer reserviert)
AP/CH	Zeigt den Status des Eingangs AP/CH an (Klemme Nummer 18), sofern nicht aktiviert, bleibt die rote LED erloschen
APED	Zeigt den Status des Eingangs APED an (Klemme Nummer 19), sofern nicht aktiviert, bleibt die rote LED erloschen
STOPP	Zeigt den Status des Eingangs STOP an (Klemme Nummer 21), sofern nicht aktiviert, bleibt die grüne LED erleuchtet, sofern nicht verwendet, eine Schaltbrücke zwischen der Klemme COM und STOP einfügen
FOTO	Zeigt den Status des Eingangs FOTO an (Klemme Nummer 22), sofern nicht aktiviert, bleibt die grüne LED erleuchtet, sofern nicht verwendet, eine Schaltbrücke zwischen der Klemme COM und FOTO einfügen.
STPA	Zeigt den Status des Eingangs STPA an (Klemme Nummer 23), sofern nicht aktiviert, bleibt die grüne LED erleuchtet, sofern nicht verwendet, eine Schaltbrücke zwischen der Klemme COM und STPA einfügen.
FCAP	Zeigt den Eingang des Öffnungsanschlags an, erlischt bei vollständig geöffnetem Tor, falls der Dip-Schalter 2.1 auf OFF gesetzt ist
FCCH	Zeigt den Eingang des Schließanschlags an, erlischt bei vollständig geschlossenem Tor, falls der Dip-Schalter 2.1 auf OFF gesetzt ist
DL9	Zeigt den Status der Programmierung an

5 - Tasten auf dem Schaltkreis:

Kürzel Beschreibung

AP/CH Steuert die Öffnung und Schließung des Tors

P1 Für den Zugang zur Programmierung des Torlaufs drücken

P2 Für den Zugang zur Programmierung oder Löschung der Funkfernsteuerungen drücken

Vorabkontrolle:

Nach Einschalten der Steuergerätversorgung leuchtet die LED DL9 eine Sekunde lang auf. Die Diagnose-LEDS der Eingänge STOP, FOTO, STPA, FCAP und FCCH müssen erleuchtet sein; sollte einer der Öffner bzw. Schließer nicht im Ruhezustand sein, blinkt die LED DL9 mit schnellen Impulsen zur Meldung einer Störung.

Falls einer der Sicherheitseingänge (FOTO, STOP, STPA) nicht verwendet werden sollte, eine Schaltbrücke zwischen COM und dem jeweils nicht benutzten Eingang einfügen.

6- Programmierung

Auswahl der Öffnungsrichtung: Das Steuergerät beinhaltet Dip-Schalter zur Auswahl der Tor-Öffnungsrichtung.

Bei Toröffnung nach rechts, den Dip-Schalter 2-1 auf OFF setzen:

ÄPENERA III →

DIP 2

DIP 1

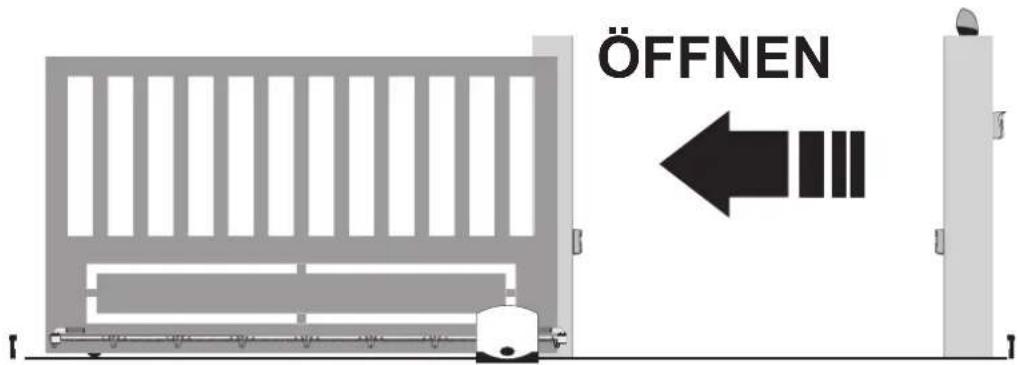

Bei Toröffnung nach links, den Dip-Schalter 2-1 auf ON setzen:

ÖFFNEN

DIP 2

DIP 1

Verfahren zur Programmierung des Torlaufs:

ÄPENEJRA

Abb. 14

• Das Tor in Schließposition fahren, die LED des Anschlags muss erloschen sein
• Die Taste P1 drücken und solange gedrückt halten, bis die rote LED DL9 zu blinken beginnt, ca. 3 Sekunden
• Die Taste AP/CH drücken und loslassen, das Tor startet in Öffnungsrichtung mit normaler Geschwindigkeit
• Die Taste AP/CH drücken und gedrückt halten, um den Anfangspunkt der Abbremsung beim Öffnen festzulegen, das Tor fährt mit reduzierter Geschwindigkeit bis zur Auslösung des Öffnungsanschlags weiter und stoppt dann
• Nach ca. 2 Sekunden startet das Tor automatisch in Schließrichtung mit normaler Geschwindigkeit
• Die Taste AP/CH drücken und gedrückt halten, um den Anfangspunkt der Abbremsung beim Schließen festzulegen, das Tor fährt mit reduzierter Geschwindigkeit bis zur Auslösung des Schließanschlags weiter und stoppt dann
• Nach ca. 2 Sekunden startet das Tor automatisch in Öffnungsrichtung mit normaler Geschwindigkeit
• Die Taste AP/CH drücken und loslassen, um den Punkt der teilweisen bzw. Fußgänger-Öffnung festzulegen
• Nach ca. 2 Sekunden startet das Tor automatisch in Schließrichtung mit normaler Geschwindigkeit bis zur Auslösung des Schließanschlags und stoppt dann.
  Die LED DL9 erlischt als Bestätigung, dass die Programmierung des Torlaufs abgeschlossen ist.

RS09/RS09.120

Sollte die Torbewegung umgekehrt erfolgen, den Dip-Schalter 2-1 überprüfen, die Verkabelung weder des Anschlags noch des Elektromotors vertauschen.

Programmierung oder Löschung der Funkfernsteuerung.

Die erste gespeicherte Funkfernsteuerung konfiguriert den Typ der verwendeten Funkfernsteuerungen (Rollingcode oder Festcode)

Programmierung der dem Eingang AP/CH zugewiesenen Taste der Funkfernsteuerung:

• Die Taste P2 solange lang gedrückt halten, bis die LED DL9 mit langsamen Impulsen zu blinken beginnt, dann die Taste P2 loslassen
• Die für die Steuerung der vollständigen Öffnung und Schließung des Tors zu speichernde Taste der Funkfernsteuerung innerhalb von 10 Sekunden drücken
• Die LED DL9 leuchtet 2 Sekunden lang auf und erlischt dann, die Funkfernsteuerung ist somit gespeichert; zur Speicherung weiterer Funkfernsteuerungen die beschriebenen Schritte wiederholen.

Die dem Eingang APED bzw. dem Ausgang 2CAN zugewiesene Taste der Funkfernsteuerung programmieren (siehe Dip-Schalter Nummer 3):

• Die Taste P2 solange lang gedrückt halten, bis die LED DL9 mit schnellen Impulsen zu blinken beginnt, ca. 4 Sekunden, dann die Taste P2 loslassen
• Die für die Steuerung der Fußgänger-Öffnung des Tors oder die Aktivierung des Ausgangs 2CAN zu speichernde Taste der Funkfernsteuerung innerhalb von 10 Sekunden drücken
• Die LED DL9 leuchtet 2 Sekunden lang auf und erlischt dann, die Funkfernsteuerung ist somit gespeichert; zur Speicherung weiterer Funkfernsteuerungen die beschriebenen Schritte wiederholen.

Löschen aller gespeicherten Funkfernsteuerungen:

Die Steuergeräteversorgung trennen. Die Taste P2 drücken und gedrückt halten, die Stromversorgung zum Steuergerät wieder einschalten, dabei die Taste P2 nicht loslassen. Die LED DL9 beginnt zu blinken und blinkt dann mit immer schnelleren Impulsen, nach Erlöschen der LED DL9 die Taste P2 loslassen.

Bei Abschluss dieses Verfahrens sind alle gespeicherten Funkfernsteuerungen gelöscht, wobei die erste angelernte Funkfernsteuerung den Typ der im Steuergerät zu speichernden Funkfernsteuerungen konfiguriert.

Die maximale Kapazität beträgt 128 Funkfernsteuerungen, ist diese erreicht, gibt die LED DL9 beim Zugriff auf die Programmierung der Funkfernsteuerung (die LED D9 blinkt) und beim Drücken der Taste für den zu speichernden neuen Sender drei schnelle Blinkimpulse aus.

Speicherung der Einstellungen:

Die aktuelle Einstellung der Dip-Schalter und Trimmer kann auf der Platine gespeichert und diese anschließend herausgezogen werden, um nachträgliche Änderungen zu verhindern. Nach vorgenannten Schritten verfahren: die Tastenkombination P1 und P2 bis zum Aufleuchten der LED DL9 drücken, die Tasten loslassen, wonach die LED DL9 mit schnellen Impulsen zu blinken beginnt und anschließend erlischt. Die Platine kann nun herausgezogen werden, wobei die Einstellungen der Dip-Schalter und Trimmer auch bei Ausschalten und Wiedereinschalten des Steuergeräts erhalten bleiben.

Antriebstest:

Das gesamte am Steuergerät angeschlossene Zubehör muss getestet werden, was insbesondere für die Sicherheitsvorrichtungen wie Kontaktleisten und Lichtschranken in Frage kommt. Es wird darauf hingewiesen, dass die Lichtschranken die Torbewegung nur beim Schließen umkehren und dass die Kontaktleisten bei Auslösung während der Öffnung die Torbewegung für 1,5 Sekunden umkehren, wogegen sie bei Auslösung in Schließbewegung das Tor wieder vollständig öffnen.

7- Trimmer für Einstellungen:

Trimmer Funktion Regelbereich
Pause Zeit für automatisches Schließen Von 1 bis 140 Sekunden max. im Uhrzeigersinn
Kraft Kraft des Elektromotors Von 20 bis 100% max. im Uhrzeigersinn
Bremse	Abbremsung auf Anschlag	Von 0 bis 100% (bei 0 keine Abbrevsung) max. im Uhrzeigersinn
Abbremsgeschw.	Abbremsgeschwindigkeit	Von 30 bis 100% max. im Uhrzeigersinn
Sens.	Zeit für Hinderniserkennung	Bei maximaler Trimmer-Einstellung ist die Quetschschutz-Funktion nicht aktiv

RS09/RS09.120

8- Funktionen für Dip-Schalter: Nach Einstellung der Dip-Schalter müssen die Kontakte jr1 Reset einige Sekunden lang überbrückt oder die Stromversorgung aus- und wieder eingeschaltet werden, damit das Steuergerät die neuen Einstellungen übernehmen kann:

Nummer DIP-Schalter	Dip-Status Beschreibung
DIP 1-1 OFF Beschleunigung beim Anlauf aktiviert
DIP 1-1 ON Beschleunigung beim Anlauf nicht aktiviert
DIP 1-2 OFF Vorblinken nicht aktiviert
DIP 1-2	ON	Vorblinken aktiviert, vor der Torbewegung leuchtet die Blinkleuchte 3 Sekunden lang auf
DIP 1-3	OFF	Der Ausgang 2CAN ist dem zweiten Kanal der Funkfernsteuerung zugewiesen
DIP 1-3	ON	Der Ausgang 2CAN wird zur Versorgung der Lichtschranken-Sender verwendet
DIP 1-4	OFF	Der Eingang STPA wird zum Anschluss der Kontaktleisten mit Schalter verwendet
DIP 1-4	ON	Der Eingang STPA wird zum Anschluss der resistiven Kontaktleisten verwendet
DIP 1-5 OFF		Siehe Tabelle der Betriebslogiken für Steuereingänge
DIP 1-5 ON
DIP 1-6 OFF
DIP 1-6 ON
DIP 1-7 OFF
DIP 1-7 ON
DIP 1-8 OFF Fototest-Funktion nicht aktiviert
DIP 1-8	ON	Fototest-Funktion aktiviert (Test der Lichtschranke bei jedem Steuerbefehl), siehe Abschnitt 4.8
DIP 2-1 OFF Für Toröffnung nach rechts
DIP 2-1 ON		Für Toröffnung nach links
DIP 2-2 OFF		Der Ausgang AUX (Klemme Nummer 10) blinkt während der Torbewegung, langsame Blinkimpulse beim Öffnen, schnelle Impulse beim Schließen, ist bei geöffnetem Tor permanent erleuchtet und bei geschlossenem Tor erloschen
DIP 2-2	ON	Der Ausgang AUX (Klemme Nummer 10) erlischt nur bei vollständig geschlossenem Tor

Betriebslogiken für Steuereingänge:

Dip 5	Dip 6	Dip 7	Logik
OFF	OFF	OFF	Mehrfamilienhaus Plus
OFF	OFF	ON	Mehrfamilienhaus Plus+ Sofortschließen
OFF	ON	OFF	Automatik
OFF	ON	ON	Automatik+ Sofortschließen
ON	ON	OFF	Mehrfamilienhaus
ON	ON	ON	Mehrfamilienhaus + Sofortschließen
ON	OFF OFF		Halbautomatik
ON	OFF	ON	Schritt

Beschreibung der Logiken:

Mehrfamilienhaus Plus: Der Befehl APCH steuert die Öffnung bei geschlossenem Tor, wird dagegen beim Öffnen ignoriert. Nach erfolgter Öffnung bleibt das Tor für die Dauer der Haltezeit in Pause. Ein Befehl APCH während der Pausenzeit setzt die Zeit für das automatische Schließen wieder auf Null. Der Befehl APCH steuert die erneute Öffnung beim Schließen.

Automatik: Der Befehl APCH steuert die Öffnung bei geschlossenem Tor und stoppt das Tor während der Öffnung, wobei ein weiterer Befehl das Schließen des Tors bewirkt. Im Fall einer vollständigen Öffnung bleibt das Tor für die Dauer der Haltezeit in Pause. Ein Befehl APCH während der Pausenzeit startet das Tor in Schließrichtung. Der Befehl APCH steuert die erneute Öffnung beim Schließen.

Mehrfamilienhaus: Ein Befehl des Eingangs APCH bei geschlossenem Tor steuert die Öffnung, während der Toröffnung wird der Befehl APCH vom Steuergerät ignoriert, bei vollständig geöffnetem Tor bleibt das Tor für die Zeit der automatischen Schließung geöffnet, ein Befehl APCH während der Pause bewirkt den Start des Tor in Schließrichtung, ein weiterer Befehl während der Schließung steuert das erneute Öffnen.

Halbautomatik: Ein Befehl des Eingangs APCH bei geschlossenem Tor steuert die Öffnung. Beim Öffnen bewirkt der Befehl APCH das Stoppen des Tors. Bei vollständig geöffnetem Tor ist das automatische Schließen nicht aktiviert; zum Schließen des Tors vor der Zeit für das automatische Schließen muss ein Befehl über den Eingang APCH ausgegeben werden, wobei ein weiterer Befehl APCH während der Schließung das erneute Öffnen bewirkt.

Schrittbetrieb: Ein Befehl des Eingangs APCH bei geschlossenem Tor steuert die Öffnung. Beim Öffnen bewirkt der Befehl APCH das Stoppen des Tors. Bei vollständig geöffnetem Tor ist das automatische Schließen nicht aktiviert; zum Schließen des Tors muss ein Befehl über den Eingang APCH ausgegeben werden, wobei ein weiterer Befehl APCH während der Schließung das Tor stoppt und ein zusätzlicher Steuerimpuls das erneute Öffnen bewirkt.

Sofortschließen: IDie Auslösung der Lichtschranken bewirkt das Schließen des Tors 5 Sekunden nach ihrer Freigabe, u.z. unabhängig von der eingegebenen Haltezeit.

Das Steuergerät arbeitet mit oder ohne Encoder; beim Einschalten führt das Steuergerät daher einen Test aus, um die Präsenz des Encoders am Stecker CN6 festzustellen. Für den Betrieb ohne Encoder muss der Jumper gemäß Abb.15 am Stecker CN6 eingeführt und das Steuergerät anschließend mit Strom versorgt werden. In dieser Konfiguration sind der Trimmer SENS und die Funktion der Hinderniserkennung nicht aktiv. Für den Betrieb mit Encoder muss das Kabel des Encoder-Schaltkreises am Stecker CN6 angeschlossen und das Steuergerät anschließend mit Strom versorgt werden. In dieser Konfiguration sind der Trimmer SENS und die Funktion der Hinderniserkennung aktiv.

Betrieb mit Encoder:

Hinderniserkennung Beschreibung
Beim Schließen Das	Tor kehrt die Bewegungsrichtung sofort um und öffnet sich vollständig
Beim Öffnen Das Tor	Tor kehrt die Bewegungsrichtung 1,5 Sekunden lang um und bleibt dann stehen

CN6

Abb. 15

9 - Störungen und Abhilfen:

Störung Ursache Abhilfe
Antrieb außer Betrieb Stromausfall	Sicherungen durchgebranntSteuer- und Sicherheitseingänge unwirksam	Schalter der Versorgungsleitung überprüfenSicherungen durch gleichwertige ersetzenDie Diagnose-LEDs überprüfen (STOP, FOTO und STPA müssen erleuchtet sein)
Funkfernsteuerungen können nicht gespeichert werden	Sicherheiten geöffnetBatterien der Funkfernsteuerung entladenFunkfernsteuerungen mit der ersten gespeicherten nicht kompatibelSpeicher ist gesättigt	Die Diagnose-LEDs überprüfen (STOP, FOTO und STPA müssen erleuchtet sein)Batterien austauschenDie erste gespeicherte Funkfernsteuerung konfiguriert das Steuergerät dahingehend, entweder nur Funkfernsteuerungen mit Rollingcode oder mit Dip-Schaltern zu speichernMindestens eine Funkfernsteuerung löschen oder einen externen Empfänger hinzufügen (maximale Kapazität 128 Funkfernsteuerungen)
Funkfernsteuerung außer Betrieb Batterien der Funkfernsteuerung entladen Batterien austauschen
Kein Zugang zur Programmierung des Torlaufs Sicherheiten geöffnet Die Diagnose-LEDs überprüfen (STOP, FOTO und STPA müssen erleuchtet sein)
Der Antrieb startet, stoppt und kehrt die Bewegungsrichtung um	Beschleunigung beim Anlauf geringEncoder nicht erfasst	Trimmer KRAFT und SENS erhöhenAnschluss des Encodersteckers überprüfen
Beim Abbremsen stoppt der Antrieb und kehrt die Bewegungsrichtung um	Zu niedrige Abbremsgeschwindigkeit Trimmer A	BBREMSGESCHW. und SENS erhöhen
Das Tor stoppt nicht bei Auslösung der Anschläge und es spricht die Hinderniserkennung an	Der Anschlag löst nicht vorschriftsmäßig aus Bügel des Anschlag verstellen

EG-KONFORMITÄTSERKLÄRUNG

(Einbauerklärung unvollständiger Maschinen nach Anhang IIB der Richtlinie 2006/42/EG)

Nr.: ZDT00438.00

Der Unterzeichnende, als Vertreter des Herstellers

Elvox SpA

Via Pontarola, 14/A - 35011 Campodarsego

(PD) Italien

erklärt hiermit, dass die Produkte

STEUERPLATINE - SERIE RS

Artikel RS09, RS10, RS11, RS15

den Bestimmungen der folgenden Gemeinschaftsrichtlinie(n) (einschließlich aller anwendbaren Veränderungen) entsprechen und dass alle folgenden Bezugsnormen und/oder technischen Spezifikationen angewandt wurden

Niederspannungsrichtlinie 2006/95/EG: EN 60335-2-103:(2003) + A11:(2009)

EMV-Richtlinie 2004/108/EG: EN 61000-6-1 (2007), EN 61000-6-3 (2007) + A1 (2011)

EN 61000-6-2 (2005), EN 61000-6-4 (2007) + A1 (2011)

R&TTE-Richtlinie1999/5/EG: EN 301 489-3 (2002), EN 300 220-3 (2000)

Maschinenrichtlinie 2006/42/EG EN 13241 (2003) + A1 (2011), EN 12453 (2000)

Er erklärt weiterhin, dass das Produkt erst dann in Betrieb genommen werden darf, wenn festgestellt wurde, dass die Endmaschine, in die die unvollständige Maschine eingebaut werden soll, den Bestimmungen der Richtlinie 2006/42/EG entspricht.

Er erklärt, dass die zur Maschine gehörende technische Dokumentation von Elvox SpA entsprechend Anhang VII Teil B Richtlinie 2006/42/EG erstellt wurde und folgenden grundlegenden Sicherheitsanforderungen entspricht: 1.1.1, 1.1.2, 1.1.3, 1.1.5, 1.1.6, 1.2.1, 1.2.2, 1.2.6, 1.3.1, 1.3.2, 1.3.3, 1.3.4, 1.3.7, 1.3.8, 1.3.9, 1.4.1, 1.4.2, 1.5.1, 1.5.2, 1.5.4, 1.5.5, 1.5.6, 1.5.7, 1.5.8, 1.5.9, 1.6.1., 1.6.2, 1.7.1, 1.7.2, 1.7.3, 1.7.4.

Er verpflichtet sich, auf begründetes Verlangen einzelstaatlicher Stellen die gesamten zur Maschine gehörenden Begleitunterlagen des Produkts zu übermitteln.

Campodarsego, den, 29.04.2013

Der Geschäftsführer

Hinweis: Der Inhalt dieser Erklärung entspricht der Aussage der letzten Überarbeitung der offiziellen Erklärung, die vor dem Druck dieses Handbuchs verfügbar war. Vorliegender Text wurde aus publizistischen Gründen angepasst. Eine Kopie der Originalausführung der Erklärung kann bei Elvox SpA angefordert werden.

Περιεχόμενα:

Σελίδα
