MODE D'EMPLOI Pinspot Bar Chauvet
A propos de ce manuel
Le Manuel de Référence (MR) du Pinspot Bar reprend des informations de base sur cet appareil notamment en matière de montage, d'options de menu et de valeurs DMX. Veuillez télécharger le manuel d'utilisation à partir du site internet www.chauvetdj.com pour plus de détails.
Clause de non Responsabilité
Les informations et caractéristiques contenues dans ce MR sont sujettes à modification sans préavis.
GARANTIE LIMITÉE
VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.
Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.
Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.
Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.
Consignes de Sécurité
Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.
- Cet appareil n'est pas adapté pour une installation permanente.
- Cet appareil DOIT être relié à un circuit mis à la terre et protégé.
- Toujours débrancher l'appareil de la source d'alimentation avant de le nettoyer ou de remplacer son fusible.
- NE PAS exposer directement les yeux à la source de lumière lorsque le produit est allumé.
- Veillez à ce que le cordon d'alimentation ne soit jamais pincé ou endommagé.
- Ne débranchez jamais cet appareil en tirant sur le cordon d'alimentation.
- En cas de montage de l'appareil en hauteur, veillez à toujours utiliser un câble de sécurité.
- NE PAS laisser de produit inflammable à proximité de l'appareil lorsque celui-ci fonctionne.
-
NE PAS toucher au boîtier de l'appareil lorsqu'il est en fonctionnement, celui-ci pouvant être très chaud.
-
La tension de la source d'énergie à laquelle est connecté cet appareil doit être dans la plage indiquée sur l'étiquette ou sur le panneau arrière de l'appareil.
- Cet appareil doit uniquement être utilisé en intérieur ! (IP20) Afin d'éviter tout risque d'incendie ou de décharge électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.
- Installez toujours cet appareil dans un endroit bien ventilé à au moins 50 cm (20 po) des surfaces adjacentes.
- Assurez-vous qu'aucune fente de ventilation de l'appareil n'est obstruée.
- Ne connectez jamais cet appareil à un variateur ou un rhéostat.
- Lors du remplacement du fusible, utilisez le même type et le même ampérage.
• Utilisez EXCLUSIVEMENT le support de suspension/fixation pour soulever cet appareil.
- La température ambiante maximale est de 40 °C (104 °F). Ne faites pas fonctionner cet appareil à des températures plus élevées.
- En cas de sérieux problèmes de fonctionnement, arrêtez l'appareil immédiatement.
- NE PAS ouvrir cet appareil. Il ne contient aucune pièce réparable par l'utilisateur.
- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.
Nous contacter
En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de France, d'Allemagne ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Reportez-vous à la section Contact Us à la fin du présent QRG pour obtenir les coordonnées.
Contenu
- Pinspot Bar
• Cordon d'alimentation
• 2x crochets Omega
- 6x 10^ diffusers
- 6x 20° diffusers
• 6x 2700K filtres CTO
- Manuel de référence
Préalable
Déballez votre Pinspot Bar et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ou son contenu semble endommagés, contactez immédiatement le transporteur, et non pas Chauvet.
Alimentation CA
Cet appareil est doté d'une alimentation universelle qui peut prendre en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.
Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.
Chainage électrique
Pour savoir combien de projecteurs Pinspot Bar peuvent être chaînés entre eux au maximum sur du 120 V ou du 240 V, veuillez consulter le manuel de l'utilisateur ou l'étiquette sur l'appareil.
Remplacement des fusibles
- Débranchez l'appareil.
- Calez la pointe d'un tournevis à tête plate dans la fente du porte-fusible.
- Soulevez le capuchon de sécurité hors du boîtier.
- Enlevez le fusible grillé logé dans le clip sur le devant du capuchon de sécurité et remplacez-le par un fusible de même type et de même ampérage.
- Remettez le porte-fusible en place puis rebranchez.
Montage
Veuillez lire les Consignes de Sécurité avant d'installer cet appareil. Cet appareil peut être installé sur la plupart des trépieds, des treillis (en utilisant des pinces appropriées et avec ou sans les pinces de montage fournies) et peut également être posé sur le sol ou une surface.

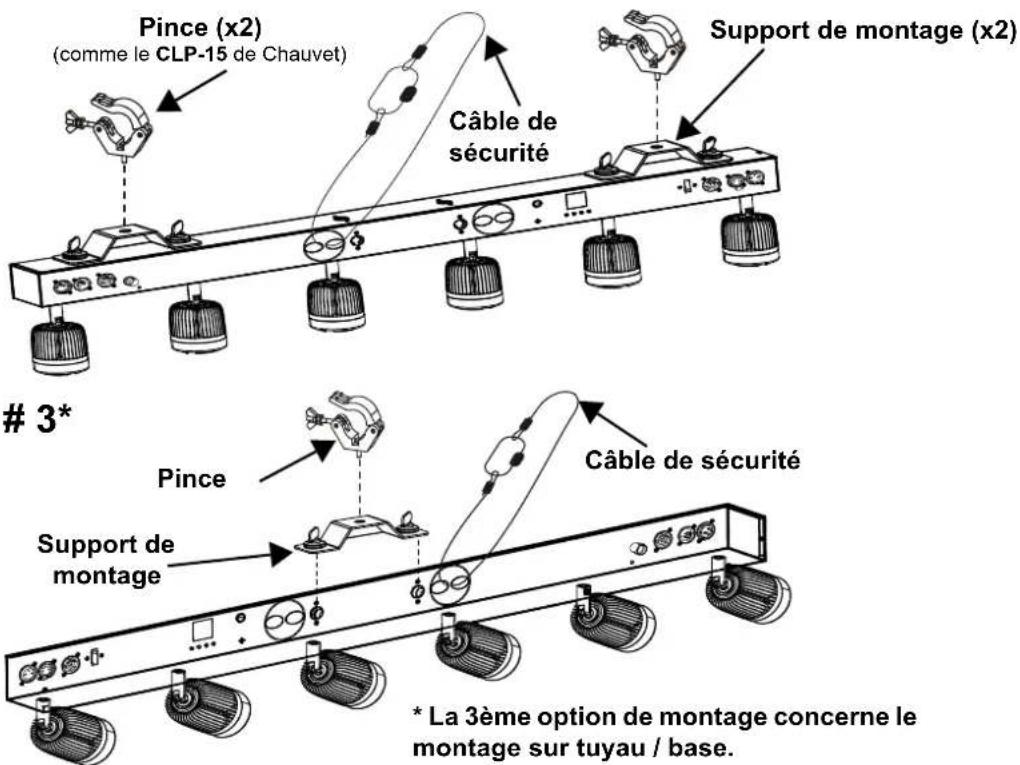

Schéma de montage
1
Montage de produit (3 voies)


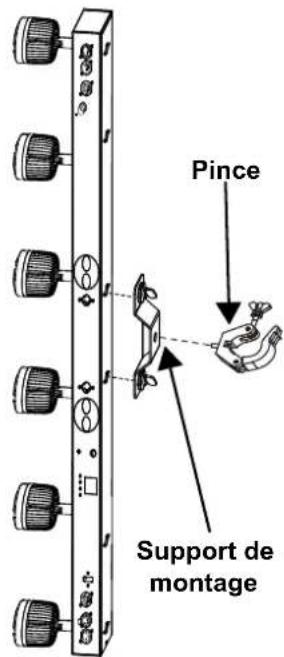

Pince Support de montage Câble de sécurité * La 3ème option de montage concerne le montage sur tuyau / base.2
| Bouton Fonction | |
| Permet de sortir du menu ou de la fonction en cours | |
| Permet de naviguer vers le haut dans la liste du menu et d'incrémenter une valeur numérique dans une fonction | |
| Permet de naviguer vers le bas dans la liste du menu et de décrémenter une valeur numérique dans une fonction | |
| Active l'entrée de menu actuellement affichée ou confirme la valeur actuellement sélectionnée pour la fonction en cours de sélection | |
Menu carte
| Mode Niveaux de Programmation Description | |||
| Auto | Program 01-1 | 1 Programmes automatiques | |
| Speed 01-99 | Vitesse pour les programmes automatiques | ||
| Fade | YES | Fondu automatique | |
| NO | |||
| Sound | Program 01-1 | 0 Programmes d'activation par le son | |
| Sens 00-99 | Sensibilité au son | ||
| Manual | Pod1 | 000-255 | Ajustez manuellement le gradateur par pod ou pour tous les pods |
| Pod2 | |||
| Pod3 | |||
| Pod4 | |||
| Pod5 | |||
| Pod6 | |||
| All Pods | |||
| Strobe 000-099 | Taux de strobe | ||
| DMX | Address 001-502 | Sélectionnez l'adresse DMX (canal le plus élevé réservé à la personnalité choisie) | |
| Channel | 1Ch Mode DMX à 1 canaux | ||
| 6Ch Mode DMX à 6 canaux | |||
| 11Ch | Mode DMX à 11 canaux | ||
| Slave | Slave1 | Sélectionner le mode esclave | |
| Slave2 | |||
| Slave3 | |||
| Settings | IR | ON | Permet d'activer ou désactiver l'infrarouge |
| OFF | |||
| DMX Fail | Auto | Revenir en mode automatique | |
| Black Noir général | |||
| Hold | Tenir le dernier signal DMX reçu | ||
| Sound | Revenir en mode son | ||
| Screen | ON | L'affichage reste allumé | |
| OFF | L'affichage s'éteint après 30 secondes d'inactivité | ||
| Reset | Réinitialisation aux paramètres par défaut d'usine | ||
Chainage DMX
Le Pinspot Bar peut fonctionner avec un contrôleur DMX lorsqu'il est relié par des connexions séries DMX. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en DMX sont indiquées dans le manuel d'utilisation. Si vous n'êtes pas familier avec le protocole DMX, vous pouvez télécharger l'introduction au DMX à l'adresse: www.chauvetlighting.com/downloads/DMX_Primer_rev05_WO.pdf.
Adresse de départ
Pour permettre un accès à l'ensemble des canaux de chaque mode DMX, l'adresse DMX maximale recommandée est 502.
Connexion maître/esclave
Le Pinspot Bar utilise une connexion de données DMX pour le fonctionnement de son mode maître/esclave. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en maître/esclave sont indiquées dans le manuel d'utilisation.
IRC-6 (Télécommande par infrarouge)
Le Pinspot Bar est compatible avec la télécommande infra-rouge (IRC-6) de CHAUVET DJ. Pour plus d'informations sur l'IRC-6 ou pour télécharger les instructions, rendez-vous à l'adresse: www.chauvetdj.com.
Connectivité USB D-Fi
Le Pinspot Bar peut se transformer en récepteur/émetteur D-Fi sans fil avec l'utilisation du module D-Fi USB de CHAUVET DJ. Il suffit de régler l'interrupteur DIP sur le canal de réception/émission D-Fi, de brancher le module sur le port USB et de paramétrer la personnalité et l'adresse DMX de l'appareil. Vous trouverez davantage d'instructions pour la connexion et la configuration de cet appareil pour le fonctionnement avec le D-FI USB dans le manuel d'utilisation du Pinspot Bar ou sur la fiche d'instruction du D-Fi USB.
ATTENTION ! NE branchez QUE des appareils D-Fi USB sur le port USB. Le non respect de cette consigne peut endommager l'appareil.
Valeurs DMX

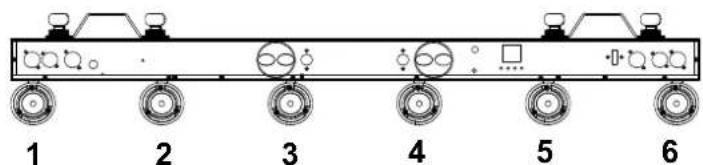

Zones de contrôle DMX du Pinspot Bar
| Canal Fonction Valeur Pourcentage/Paramétrage | |||
| 1 Pod 1 | 000 ⇔ 255 0–100% | ||
| 2 Pod 2 | 000 ⇔ 255 0–100% | ||
| 3 Pod 3 | 000 ⇔ 255 0–100% | ||
| 4 Pod 4 | 000 ⇔ 255 0–100% | ||
| 5 Pod 5 | 000 ⇔ 255 0–100% | ||
| 6 Pod 6 | 000 ⇔ 255 0–100% | ||
| 7 | Stroboscope | 000 ⇔ 255 | 0–100% |
| 8 | Programmes auto/son(Chaque programme auto/sonore a des fonctions de fondu et de snap) | 000 ⇔ 034 Pas de fonction035 ⇔ 054 Auto 1 / Son 1055 ⇔ 074 Auto 2 / Son 2075 ⇔ 114 Auto 3 / Son 3115 ⇔ 134 Auto 4 / Son 4135 ⇔ 154 Auto 5 / Son 5155 ⇔ 174 Auto 6 / Son 6175 ⇔ 194 Auto 7 / Son 7195 ⇔ 214 Auto 8 / Son 8215 ⇔ 234 Auto 9 / Son 9235 ⇔ 255 Auto 10 / Son 10 | |
| 9 | Vitesse automatique | 000 ⇔ 255 | Vitesse du programme automatique, lent à rapide |
| 10 Mode programme | 000 ⇔ 127128 ⇔ 255 | Programme automatique(le Canal 8 fonctionnera en mode automatique)Programme sonore (le Canal 8 fonctionnera en mode son) | |
| 11 Fondu | 000 ⇔ 127128 ⇔ 255 | Fonction snap (le Canal 8 activera la fonction snap)Fonction fondu (le Canal 8 activera la fonction fondu) | |
6Ch
| Canal Fonction Valeur Pourcentage/Paramétrage | |||
| 1 Pod 1 | 000 ⇔ 255 0–100% | ||
| 2 Pod 2 | 000 ⇔ 255 0–100% | ||
| 3 Pod 3 | 000 ⇔ 255 0–100% | ||
| 4 Pod 4 | 000 ⇔ 255 0–100% | ||
| 5 Pod 5 | 000 ⇔ 255 0–100% | ||
| 6 Pod 6 | 000 ⇔ 255 0–100% | ||
1Ch
| Canal Fonction Valeur Pourcentage/Paramétrage | |||
| 1 | Tous les pods | 000 ⇔ 255 | 0–100% |
