Pinspot Bar - Máquina de efectos Chauvet - Manual de uso y guía de instrucciones gratis

Tipo de producto	Máquina de efectos de luz
Marca	Chauvet
Modelo	Pinspot Bar
Número de pods	6
Fuente de luz	LED (no especificada en el manual)
Alimentación eléctrica	100-240 VCA, 50/60 Hz (alimentación universal)
Consumo máximo	No especificado (estimación: ~30 W)
Fusible	Tipo y amperaje especificados en el aparato
Modo DMX	1 canal, 6 canales, 11 canales
Dirección DMX máxima	502
Conectividad	DMX, maestro/esclavo, IR (IRC-6), D-Fi USB (inalámbrico)
Programas automáticos	10 programas
Programas de sonido	10 programas con sensibilidad ajustable
Estroboscopio	Sí, ajustable 0-100%
Desvanecimiento	Sí, activable/desactivable
Temperatura ambiente máxima	40 °C
Índice de protección	IP20 (uso interior únicamente)
Montaje	Trípode, estructura, suelo; ganchos Omega incluidos
Accesorios incluidos	Cable de alimentación, 2x ganchos Omega, 6x difusores 10°, 6x difusores 20°, 6x filtros CTO 2700K, manual de referencia
Control remoto	Compatible con IRC-6 (infrarrojo) opcional
Dimensiones (aproximadamente)	No especificadas (estimación: 100 x 15 x 15 cm)
Peso (aproximadamente)	No especificado (estimación: 3 kg)
Garantía	Limitada, consulte el sitio web de Chauvet

Preguntas frecuentes - Pinspot Bar Chauvet

¿Cómo conectar el Pinspot Bar en DMX?

Use un cable DMX estándar para conectar el proyector al controlador. Ajuste la dirección DMX en el menú 'DMX' (Dirección 001-502) y seleccione el modo de canales (1, 6 o 11) en 'Channel'.

¿Cómo configurar el modo maestro/esclavo?

Conecte los proyectores en serie DMX. En el maestro, seleccione un modo automático o de sonido. En los esclavos, ajuste 'Slave' a 'Slave1', 'Slave2' o 'Slave3' según el orden de conexión.

¿Puedo usar el Pinspot Bar con un control remoto?

Sí, es compatible con el control remoto infrarrojo IRC-6 de Chauvet. Active la opción 'IR' en el menú 'Settings'.

¿Cómo reemplazar el fusible?

Desenchufe el aparato. Use un destornillador de punta plana para abrir el portafusibles, reemplace el fusible fundido por uno del mismo tipo y amperaje, luego cierre.

¿Cuáles son los modos DMX disponibles?

Tres modos: 1 canal (control de intensidad global), 6 canales (control individual de los 6 pods), y 11 canales (control individual + estroboscopio, programas, velocidad, desvanecimiento).

¿Cómo limpiar el proyector?

Desenchúfelo antes de limpiar. Use un paño suave y seco. No use productos líquidos o abrasivos. Limpie las lentes regularmente para mantener el rendimiento de la luz.

¿Cuál es el consumo eléctrico máximo?

El manual no especifica el consumo exacto. Funciona con una alimentación universal de 100-240 VCA. Para la conexión en cadena, consulte el manual del usuario o la etiqueta del aparato.

¿Puedo usar el Pinspot Bar en exteriores?

No, el aparato tiene clasificación IP20 y debe usarse solo en interiores. No lo exponga a la lluvia o humedad.

¿Cómo instalar el Pinspot Bar en altura?

Siempre use un cable de seguridad además de los soportes de fijación. Fije los ganchos Omega incluidos o pinzas adecuadas. Mantenga una distancia de al menos 50 cm de las superficies adyacentes para la ventilación.

¿Qué hacer si el aparato no responde?

Verifique la alimentación y el fusible. Asegúrese de que el modo DMX esté configurado correctamente. En caso de un problema grave, desconecte el aparato y contacte al servicio postventa. No lo abra, no contiene piezas reparables por el usuario.

MANUAL DE USUARIO Pinspot Bar Chauvet

La Guía de referencia rápida (GRR) del Pinspot Bar contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetdj.com para una información más detallada.

Exención de responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de seguridad

Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.

- Este producto no está concebido para una instalación permanente.

- Conecte este producto SOLO a un circuito con toma de tierra y protegido.

- Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.

- NO mire a la fuente de luz cuando el producto esté encendido.

- Asegúrese de que el cable de alimentación no está retorcido ni estropeado.

- Nunca desconecte este producto de la alimentación tirando del cable.

- Cuando monte este producto en alto, use un cable de seguridad.

• NO permita la presencia de materiales inflamables cerca de la unidad cuando esté en funcionamiento.

- NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.

- La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o en el panel posterior del producto.

- ¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o descarga, no exponga este producto a la lluvia o la humedad.

- Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20 in (50 cm) de superficies adyacentes.

- Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.

- Nunca conecte este producto a un atenuador o reostato.

- Sustituya el fusible con uno del mismo tipo y categoría.

- Use SOLAMENTE los soportes de colgar/montar o las asas para mover este producto.

- La temperatura ambiente máxima es de 104 °F (40 °C). No haga funcionar este producto a temperaturas más altas.

- En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

- NO abra este producto. No contiene piezas reparables por el usuario.

- Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México, póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este QRG para obtener información de contacto.

Qué va incluido

- Pinspot Bar

- Cable de alimentación

- 2x soportes Omega

- 6x 10° difusores

- 6x 20° difusores

• 6x 2700K filtros CTO

- Guía de referencia rápida

Para empezar

Desembale su Pinspot Bar y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados, comuníqueselo inmediatamente al transportista, no a Chauvet.

Corriente alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100–240 VCA, 50/60 Hz.

Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o des enchufándolo durante periodos en que no se use.

Sustitución del fusible

1. Desconecte el producto de la alimentación.
2. Haga cuña con la punta de un destornillador plano en la ranura del porta-fusibles.
3. Saque la tapa de seguridad de la carcasa.
4. Quite el fusible fundido de la sujeción en la parte frontal de la tapa de seguridad y sustituya el fusible con otro del mismo tipo y categoría.
5. Vuelva a insertar el porta-fusibles y conecte de nuevo la alimentación.

Montaje

Antes de montar este producto, lea las Notas de seguridad. Este producto se puede montar en la mayoría de trípodes y entramados de truss (utilizando las abrazaderas adecuadas y con/sin los soportes de montaje incluidos) o se puede montar sobre el suelo.

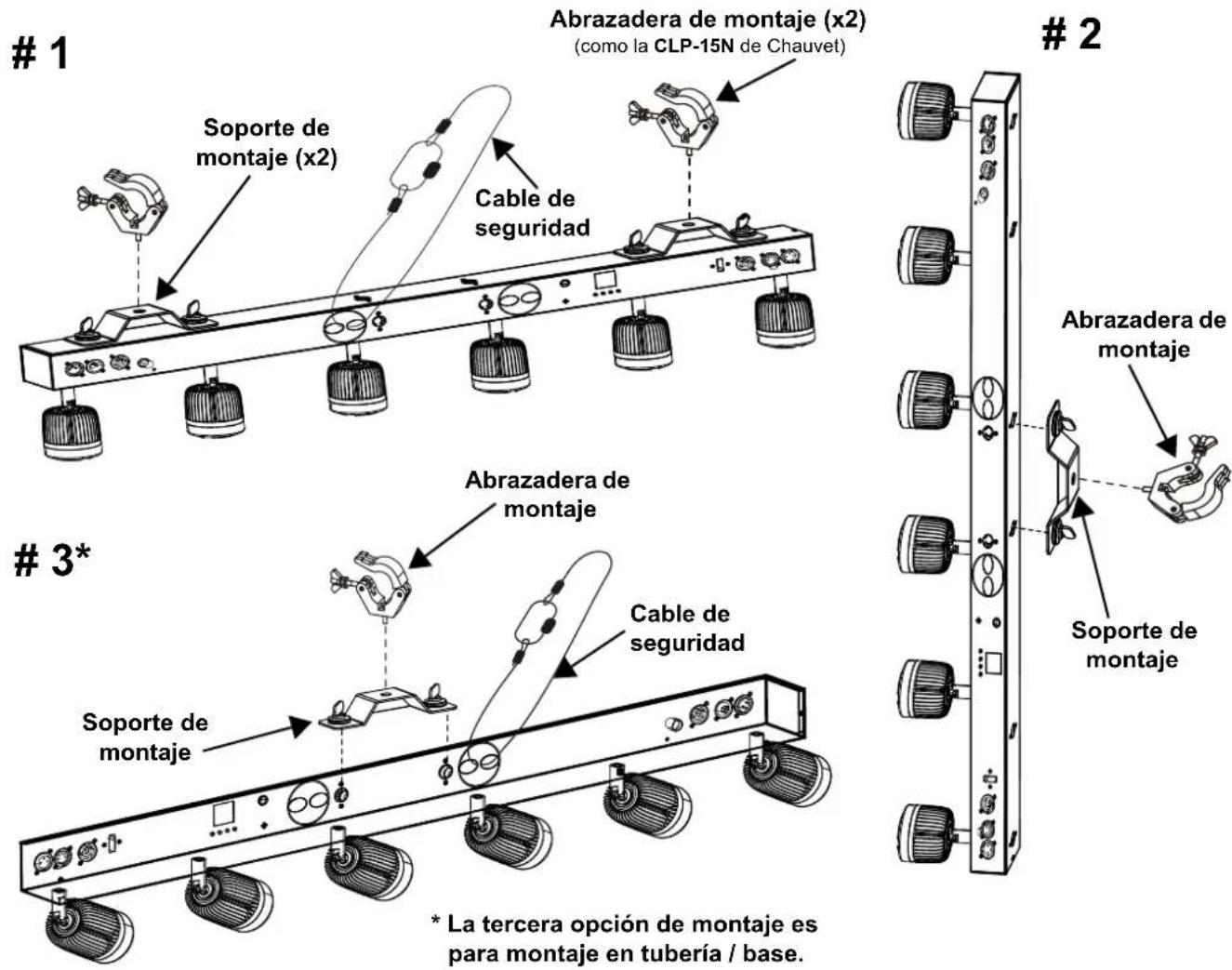

Diagrama de montaje

Montaje del producto (3 formas)

Descripción del panel de control

BOTÓN FUNCIÓN
	Sale del menú o función actual
	Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función
	Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada

Mapa de menú

Modo Niveles de programación Descripción
Auto	Program 01-1	1 Programas automáticos
	Speed 01-99	Velocidad de programas automáticos
	Fade	YES	Auto fade after program
		NO
Sound	Program 01-10	Programas activos por sonido
	Sens 00-99	Sensibilidad al sonido
Manual	Pod1	000-255	Ajuste manualmente el atenuador por cápsula o para todas las cápsulas
	Pod2
	Pod3
	Pod4
	Pod5
	Pod6
	All Pods
	Strobe 000-099	Velocidad estroboscópica
DMX	Address 001-502		Selecciona la dirección de inicio (canal más alto restringido a la elección de personalidad)
	Channel	1Ch	Modo DMX de 1 canal
		6Ch	Modo DMX de 6 canales
		11Ch	Modo DMX de 11 canales
Slave	Slave1		Seleccionar modo esclavo
	Slave2
	Slave3
Settings	IR	ON	Activa o desactiva los infrarrojos
		OFF
	DMX Fail	Auto	Volver al modo automático
		Black Apagón
		Hold	Mantenga la última señal DMX recibida
		Sound	Volver al modo de sonido
	Screen	ON	Retro-iluminación de la pantalla siempre activa
		OFF	Retro-iluminación de la pantalla se apaga después de 30 segundos de inactividad
	Reset		Reinicia a la configuración de fábrica

Enlace DMX

El Pinspot Bar puede funcionar con un controlador DMX cuando se enlaza por conexiones serie DMX. Las instrucciones para conectar y configurar este producto para funcionamiento DMX están en el Manual de usuario. Si no está familiarizado con DMX, descargue el Manual DMX de www.chauvetlighting.com/downloads/DMX_Primer_rev05_WO.pdf.

Dirección de inicio

Para asegurarse acceso total a todos los canales en cada modo DMX, la dirección DMX más recomendable es 502.

Conexión Maestro/Esclavo

El Pinspot Bar usa la conexión de datos DMX para su modo Maestro/Esclavo. Las instrucciones para conectar y configurar este producto para funcionamiento Maestro/Esclavo están en el Manual de usuario.

IRC-6 (control remoto por infrarrojos)

El Pinspot Bar es totalmente compatible con el control remoto por infrarrojos (IRC-6) de CHAUVET DJ. Para información adicional sobre el IRC-6 o para descargar las instrucciones, consulte www.chauvetdj.com.

Conectividad D-Fi USB

El Pinspot Bar tiene la capacidad de convertirse en un receptor/transmisor D-Fi inalámbrico utilizando el D-Fi USB de CHAUVET DJ. Simplemente, configure el conmutador DIP para el canal de recepción/transmisión del D-Fi, enchúfelo en el puerto USB y luego configure la personalidad DMX del producto y la dirección DMX. Consulte las demás instrucciones para conectar y configurar este producto para el funcionamiento del D-Fi USB en el manual de usuario del Pinspot Bar o en la hoja de instrucciones del D-Fi USB.

¡ADVERTENCIA! NO enchufe nada que no sea un D-Fi USB en el puerto USB. Si lo hace, podría producir daños al producto.

Valores DMX

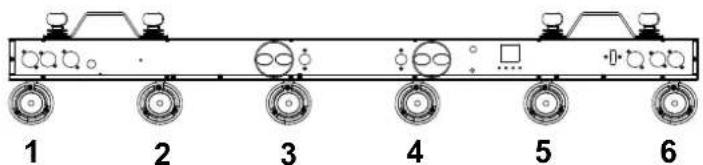

Zonas Pinspot Bar para control DMX

11Ch

Canal Función Valor Porcentaje/Configuración
1	Cápsula 1	000 ⇔ 255	0–100%
2	Cápsula 2	000 ⇔ 255	0–100%
3	Cápsula 3	000 ⇔ 255	0–100%
4	Cápsula 4	000 ⇔ 255	0–100%
5	Cápsula 5	000 ⇔ 255	0–100%
6	Cápsula 6	000 ⇔ 255	0–100%
7	Estroboscópico	000 ⇔ 255	0–100%
8	Programas automático / sonido (Cada programa automático / de sonido tiene funciones Fade y Snap)	000 ⇔ 034 Sin función035 ⇔ 054 Auto 1 / Sonido 1055 ⇔ 074 Auto 2 / Sonido 2075 ⇔ 114 Auto 3 / Sonido 3115 ⇔ 134 Auto 4 / Sonido 4135 ⇔ 154 Auto 5 / Sonido 5155 ⇔ 174 Auto 6 / Sonido 6175 ⇔ 194 Auto 7 / Sonido 7195 ⇔ 214 Auto 8 / Sonido 8215 ⇔ 234 Auto 9 / Sonido 9235 ⇔ 255	Auto 10 / Sonido 10
9	Velocidad automática	000 ⇔ 255	Velocidad del programa automático, lento a rápido
10 Modo de programa		000 ⇔ 127128 ⇔ 255	Programa automático (el Canal 8 se ejecutará en modo automático)Programa sonido (el Canal 8 se ejecutará en modo de sonido)
11 Difuminarse		000 ⇔ 127128 ⇔ 255	Función Snap (el Canal 8 activará la función de ajuste)Función Fade (el Canal 8 activará la función de desvanecimiento)

6Ch

Canal Función Valor Porcentaje/Configuración
1	Cápsula 1	000 ⇔ 255	0–100%
2	Cápsula 2	000 ⇔ 255	0–100%
3	Cápsula 3	000 ⇔ 255	0–100%
4	Cápsula 4	000 ⇔ 255	0–100%
5	Cápsula 5	000 ⇔ 255	0–100%
6	Cápsula 6	000 ⇔ 255	0–100%

1Ch

Canal Función Valor Porcentaje/Configuración
1	Todas las cápsulas	000 ⇔ 255	0–100%
