GEBRUIKSAANWIJZING Pinspot Bar Chauvet

Over deze handleiding

De Pinspot Bar Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetdj.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration.

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

• Dit product is niet bedoeld voor permanente installatie.
• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
  • Haal voor het vervangen van de zekering altijd de stekker van het product uit het stopcontact.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• Zorg ervoor dat het stroomsnoer niet knikt of beschadigd.
• Koppel dit product nooit los van het stopcontact door aan het snoer te trekken.
• Gebruik een veiligheidskabel wanneer het product boven lichaamshoogte wordt gemonteerd.
• GEEN brandbare materialen in de buurt van de unit tijdens gebruik.

• RAAK het product NIET AAN wanneer het in werking omdat het dan heet zijn.

• De spanning van het stopcontact waarop u dit product aansluit moet binnen het vermelde bereik op de sticker of achterkant van het product zijn.

• Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand of elektrische schokken te voorkomen, mag dit product niet aan regen of vocht worden blootgesteld.
• Monteer dit product altijd op een plek met voldoende ventilatie, minstens 20 inch (50 cm) van de aangrenzende oppervlakken.
  • Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.
• Sluit dit product nooit aan op een dimmer of een regelweerstand.
• Vervang de zekering met een van hetzelfde type en met dezelfde waarde.
• Gebruik UITSLUITEND de ophang-/montage beugel of de hendels om dit product te dragen.
• De maximale omgevingstemperatuur bedraagt 40 °C. Gebruik dit product niet bij hogere temperaturen.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
• Open het product NIET. Het bevat geen te onderhouden onderdelen.
• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, de Benelux, Frankrijk, Duitsland of Mexico, kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze QRG voor contactinformatie.

Wat is inbegrepen

- Pinspot Bar

- 6x 10^ diffusers

- 6x 2700K CTO-filters

- Stroomsnoer

• Beknopte handleiding

• 2 Omega beugels

Om te beginnen

Pak uw Pinspot Bar uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoud beschadigd lijkt, stel dan de vervoerder onmiddellijk op de hoogte, niet Chauvet.

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Vervangen van de zekering

1. Ontkoppel het apparaat van de stroom.
2. Wig de punt van een platte schroevendraaier in de sleuf van de zekeringhouder.
3. Druk de beveiligingskap uit de behuizing.
4. Verwijder de doorgebrande zekering vanaf de clip aan de voorkant van de veiligheidsafdekking en vervang deze door een zekering van exact hetzelfde type.
5. Plaats de zekeringhouder terug en steek de stekker er weer in.

Montage

Lees alvorens dit product te monteren de Veiligheidsinstructies. Dit product is te monteren op de meeste statieven, spanten (met behulp van geschikte klemmen en met/zonder de meegeleverde montagebeugels) of kan worden gemonteerd op de vloer of op een oppervlak gebruikt worden.

Montagediagram

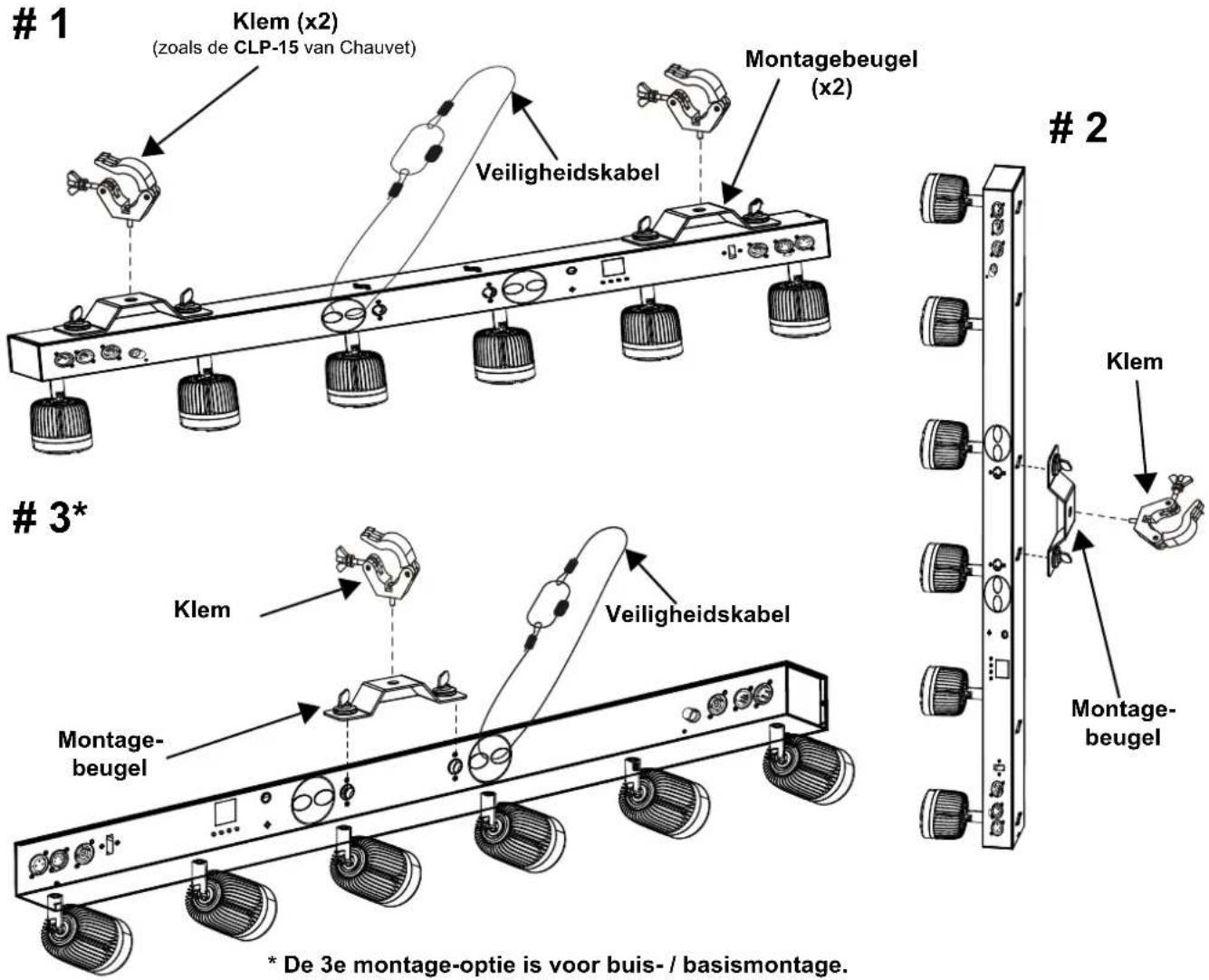

Productmontage (3 manieren)

1

Klem (x2) (zoals de CLP-15 van Chauvet) Veiligheidskabel Montagebeugel (x2)

2

3*

Klem Veiligheidskabel Montage-beugel Klem Montage-beugel * De 3e montage-optie is voor buis-/basismontage.

Beschrijving bedieningspaneel

Toets Functie
	Sluit het huidige menu of functie af
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie

Menukaart

Modus Programmeerniveaus Beschrijving
Auto	Program 01-1	1 Automatische programma's
	Speed 01-99	Programmasnelheid
	Fade	YES	Automatisch vervagen
		NO
Sound	Program 01-1	10 Geluidsactieve programma's
	Sens 00-99	Geluidsgevoeligheid
Manual	Pod1	000-255	Pas de dimmer handmatig aan per pod of voor alle pods
	Pod2
	Pod3
	Pod4
	Pod5
	Pod6
	All Pods
	Strobe 000-099	Stroboscoopsnelheid
DMX	Address	001-502	Selecteer DMX-adres (hoogste kanaal beperkt tot gekozen persoonlijkheid)
	Channel	1Ch	1-kanaals DMX-modus
		6Ch	6-kanaals DMX-modus
		11Ch	11-kanaals DMX-modus
Slave	Slave1		Selecteer slave-modus
	Slave2
	Slave3
Settings	IR	ON	Schakelt infrarood aan of uit
		OFF
	DMX Fail	Auto	Keer terug naar de automatische modus
		Black Verduistering
		Hold	Houd het laatst ontvangen DMX-signaal vast
		Sound	Keer terug naar de geluidsmodus
	Screen	ON	Schermweergave altijd aan
		OFF	Schakelt de schermweergave uit na 60 seconden inactiviteit
	Reset		Herstellen naar de fabrieksstandaard

DMX-koppeling

De Pinspot Bar kan met een DMX-regelaar werken, indien gekoppeld door seriële DMX-verbindingen. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding. Als u niet bekend bent met DMX, download dan de DMX-primer op www.chauvetlighting.com/downloads/DMX_Primer_rev05_WO.pdf.

Startadres

Om volledige toegang tot alle kanalen in elke DMX-modus te garanderen is het hoogste aanbevolen DMX-adres voor dit product 502.

Master/slave-verbinding

De Pinspot Bar maakt gebruik van de DMX-gegevensverbinding voor haar Master-/Slave-modus. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding.

IRC-6 Infrarood Remote Control

De Pinspot Bar is compatibel met de IRC-6 infrarood afstandsbediening van CHAUVET DJ Ga voor meer informatie over de IRC-6 of download instructies naar www.chauvetdj.com.

D-Fi USB-connectiviteit

De Pinspot Bar kan door middel van de D-Fi USB van Chauvet DJ een draadloze D-Fi zender/ontvanger worden. Stel simpelweg de DIP-schakelaar van het D-Fi zend-/ontvangstkanaal in, plaats het in de USB-poort en stel de DMX-persoonlijkheid en het DMX-adres van het product in. Verdere instructies voor het aansluiten en configureren van dit product voor D-Fi USB-bediening staan in de gebruikershandleiding van de Pinspot Bar of het instructieblad van D-Fi USB.

WAARSCHUWING! NIETS anders dan een D-Fi-USB in de USB-poort plaatsen. Dit kan het product namelijk beschadigen.

DMX-waarden

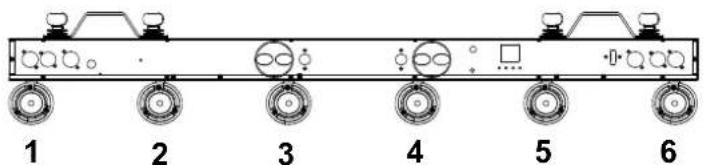

Pinspot Bar -zones voor DMX-bediening

1 2 3 4 5 6

11Ch

Kanaal Functie Waarde Percentage/instelling
1 Pod 1	000 ⇔ 255 0–100%
2 Pod 2	000 ⇔ 255 0–100%
3 Pod 3	000 ⇔ 255 0–100%
4 Pod 4	000 ⇔ 255 0–100%
5 Pod 5	000 ⇔ 255 0–100%
6 Pod 6	000 ⇔ 255 0–100%
7	Strobe 000 ⇔ 255 0–100%
8	Auto /geluidsprogramma’s(Elk auto /geluidsprogrammaheeft fade- en snap-functie)	000 ⇔ 034 Geen functie035 ⇔ 054 Auto 1 / Geluid 1055 ⇔ 074 Auto 2 / Geluid 2075 ⇔ 114 Auto 3 / Geluid 3115 ⇔ 134 Auto 4 / Geluid 4135 ⇔ 154 Auto 5 / Geluid 5155 ⇔ 174 Auto 6 / Geluid 6175 ⇔ 194 Auto 7 / Geluid 7195 ⇔ 214 Auto 8 / Geluid 8215 ⇔ 234 Auto 9 / Geluid 9235 ⇔ 255	Auto 10 / Geluid 10
9	Automatischesnelheid	000 ⇔ 255	Automatische programmasnelheid, langzaam tot snel
10 Programmeermodus		000 ⇔ 127128 ⇔ 255	Automatisch programma(Kanaal 8 wordt uitgevoerd in de automatische modus)Geluidsprogramma (Kanaal 8 wordt uitgevoerd in degeluidsmodus)
11 Vervagen		000 ⇔ 127128 ⇔ 255	Snap-functie (Kanaal 8 activeert Snap-functie)Fade-functie (Kanaal 8 activeert de fade-functie)

6Ch

Kanaal	Functie	Waarde	Percentage/instelling
1 Pod 1	000 ⇔ 255 0–100%
2 Pod 2	000 ⇔ 255 0–100%
3 Pod 3	000 ⇔ 255 0–100%
4 Pod 4	000 ⇔ 255 0–100%
5 Pod 5	000 ⇔ 255 0–100%
6 Pod 6	000 ⇔ 255 0–100%

1Ch

Kanaal	Functie	Waarde	Percentage/instelling
1	Alle pods	000 ⇌ 255	0–100%
