Pinspot Bar - Effektmaschine Chauvet - Kostenlose Bedienungsanleitung

Produkttyp	Lichteffektmaschine
Marke	Chauvet
Modell	Pinspot Bar
Anzahl der Pods	6
Lichtquelle	LED (im Handbuch nicht angegeben)
Stromversorgung	100-240 V AC, 50/60 Hz (Universaleingang)
Maximale Leistungsaufnahme	Nicht angegeben (Schätzung: ~30 W)
Sicherung	Typ und Stromstärke auf dem Gerät angegeben
DMX-Modus	1 Kanal, 6 Kanäle, 11 Kanäle
Maximale DMX-Adresse	502
Konnektivität	DMX, Master/Slave, IR (IRC-6), D-Fi USB (drahtlos)
Automatikprogramme	10 Programme
Musikprogramme	10 Programme mit einstellbarer Empfindlichkeit
Strobe	Ja, einstellbar 0-100%
Überblendung	Ja, aktivierbar/deaktivierbar
Maximale Umgebungstemperatur	40 °C
Schutzart	IP20 (nur für den Innenbereich)
Montage	Stativ, Traverse, Boden; Omega-Haken im Lieferumfang
Mitgeliefertes Zubehör	Netzkabel, 2x Omega-Haken, 6x Diffusoren 10°, 6x Diffusoren 20°, 6x CTO-Filter 2700K, Referenzhandbuch
Fernbedienung	Kompatibel mit optionaler IRC-6 (Infrarot)
Abmessungen (ca.)	Nicht angegeben (Schätzung: 100 x 15 x 15 cm)
Gewicht (ca.)	Nicht angegeben (Schätzung: 3 kg)
Garantie	Eingeschränkt, siehe Chauvet-Website

Häufig gestellte Fragen - Pinspot Bar Chauvet

Wie schließe ich die Pinspot Bar per DMX an?

Verwenden Sie ein Standard-DMX-Kabel, um den Scheinwerfer mit dem Controller zu verbinden. Stellen Sie die DMX-Adresse im Menü 'DMX' (Adresse 001-502) ein und wählen Sie den Kanalmodus (1, 6 oder 11) unter 'Channel'.

Wie konfiguriere ich den Master/Slave-Modus?

Verbinden Sie die Scheinwerfer in DMX-Reihe. Wählen Sie am Master einen automatischen oder Musikmodus. Stellen Sie an den Slaves 'Slave' auf 'Slave1', 'Slave2' oder 'Slave3' je nach Verbindungsreihenfolge.

Kann ich die Pinspot Bar mit einer Fernbedienung verwenden?

Ja, sie ist kompatibel mit der Infrarot-Fernbedienung IRC-6 von Chauvet. Aktivieren Sie die Option 'IR' im Menü 'Settings'.

Wie ersetze ich die Sicherung?

Trennen Sie das Gerät vom Netz. Verwenden Sie einen Schlitzschraubendreher, um den Sicherungshalter zu öffnen, ersetzen Sie die durchgebrannte Sicherung durch eine desselben Typs und derselben Stromstärke und schließen Sie sie wieder.

Welche DMX-Modi sind verfügbar?

Drei Modi: 1 Kanal (Gesamthelligkeit), 6 Kanäle (individuelle Steuerung der 6 Pods) und 11 Kanäle (individuelle Steuerung + Strobe, Programme, Geschwindigkeit, Überblendung).

Wie reinige ich den Scheinwerfer?

Trennen Sie ihn vor der Reinigung vom Netz. Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie keine flüssigen oder scheuernden Reinigungsmittel. Reinigen Sie die Linsen regelmäßig, um die Lichtleistung zu erhalten.

Wie hoch ist die maximale Leistungsaufnahme?

Das Handbuch gibt keine genaue Leistungsaufnahme an. Es funktioniert mit einer Universaleingangsspannung von 100-240 V AC. Für das Verketteln konsultieren Sie das Benutzerhandbuch oder das Etikett auf dem Gerät.

Kann ich die Pinspot Bar im Freien verwenden?

Nein, das Gerät ist IP20 klassifiziert und darf nur in Innenräumen verwendet werden. Setzen Sie es nicht Regen oder Feuchtigkeit aus.

Wie installiere ich die Pinspot Bar in der Höhe?

Verwenden Sie immer ein Sicherheitsseil zusätzlich zu den Befestigungshaltern. Befestigen Sie die mitgelieferten Omega-Haken oder geeignete Klemmen. Halten Sie einen Abstand von mindestens 50 cm zu angrenzenden Oberflächen ein, um die Belüftung zu gewährleisten.

Was tun, wenn das Gerät nicht mehr reagiert?

Überprüfen Sie die Stromversorgung und die Sicherung. Stellen Sie sicher, dass der DMX-Modus korrekt konfiguriert ist. Bei ernsthaften Problemen trennen Sie das Gerät vom Netz und kontaktieren Sie den Kundendienst. Öffnen Sie es nicht, es enthält keine vom Benutzer reparierbaren Teile.

BEDIENUNGSANLEITUNG Pinspot Bar Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des Pinspot Bar finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetdj.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.

• Dieses Produkt eignet sich nicht für eine permanente Installation.
  • Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.
• Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.
• NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
• Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.
• Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.
• Bei Montage über Kopf immer ein Sicherungsseil verwenden.
• KEINE entflammbaren Materialien während des Betriebs in der Nähe des Geräts lagern.
• NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.

• Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich innerhalb des Spannungsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.
- Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um das Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.
- Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu den angrenzenden Flächen.
- Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.
- Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.
- Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mit den gleichen Werten zu verwenden.
• Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.
• Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.
- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
- Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexikos, wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Sie Contact Us unter Kontakt am Ende dieser QRG.

Packungsinhalt

- Pinspot Bar

- 6x 10^ Diffusoren

- 6x 2700K CTO-Filter

- Netzkabel

- 6x 20° Diffusoren

- Schnellanleitung

- 2 x Omega-Klemmen

Start

Packen Sie Ihren Pinspot Bar aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet.

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Klemmen Sie die Spitze eines Flachkopfschraubendrehers in den Schlitz des Sicherungshalters.
3. Hebeln Sie die Sicherheitsabdeckung vom Gehäuse ab.
4. Entfernen Sie die durchgebrannte Sicherung von der Klemme am Vorderteil der Sicherheitsabdeckung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
5. Stecken Sie den Sicherungshalter wieder zurück, und schließen Sie das Gerät an das Stromnetz an.

Montage

Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise. Dieses Produkt kann an den meisten Stativen, Traversen (mit geeigneten Schellen und mit/ohne den beiliegenden Befestigungsbügeln) oder an einer festen Konstruktion (Boden/Wand) befestigt werden.

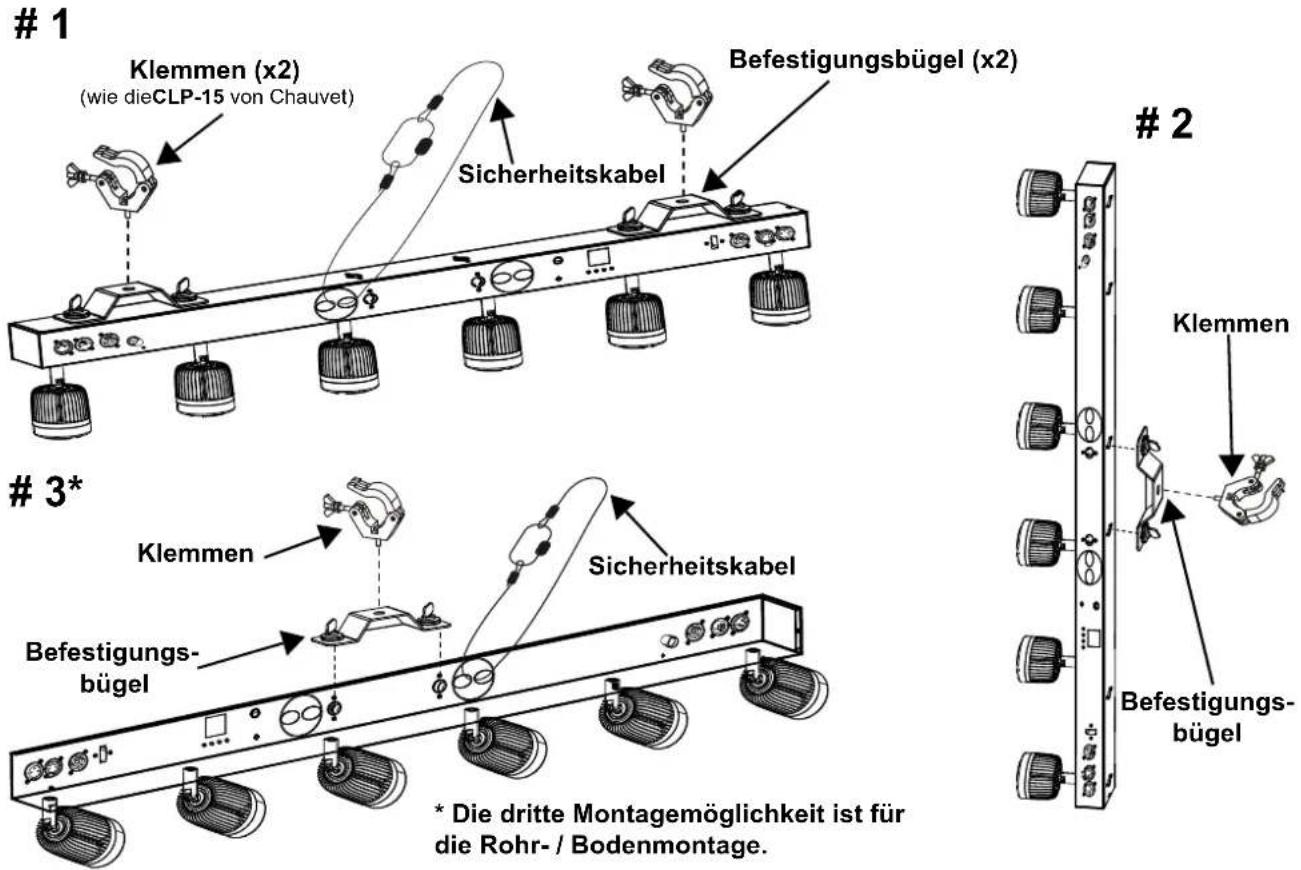

Montageansicht

Produktmontage (3 Möglichkeiten)

Beschreibung des Bedienfeldes

Taste Funktion
	Wählt einen Betriebsmodus oder verlässt die aktuelle Menüoption
	Damit navigieren Sie durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktionen
	Damit navigieren Sie durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktionen

Aktiviert eine Menüoption oder einen ausgewählten Wert

Menükarte

Mode Programming Levels Description
Auto	Program 01-1	1 Automatische Programme
	Speed 01-99	Automatische Programmgeschwindigkeit
	Fade	YES	Auto Fade
		NO
Sound	Program 01-10	Musiksteuerungsprogramme
	Sens 00-99	Musikempfindlichkeit
Manual	Pod1	000-255	Stellen Sie den Dimmer manuell pro Pod oder für alle Pods ein
	Pod2
	Pod3
	Pod4
	Pod5
	Pod6
	All Pods
	Strobe	000-099 Strobe rate
DMX	Address	001-502	Wählt die DMX-Adresse aus (der höchste Kanal ist auf die gewählte Eigenschaft beschränkt)
	Channel	1Ch	1-Kanal DMX-Modus
		6Ch	6-Kanal DMX-Modus
		11Ch	11-channel DMX mode
Slave	Slave1		Wählen Sie den Slave-Modus
	Slave2
	Slave3
Settings	IR	ON	Schaltet Infrarot ein oder aus
		OFF
	DMX Fail	Auto	In den Automatikmodus zurückkehren
		Black Verdunkelung
		Hold	Halten Sie das zuletzt empfangene DMX-Signal
		Sound	In den Klangmodus zurückkehren
	Screen	ON	Bildschirmanzeige immer an
		OFF	Schaltet die Bildschirmanzeige nach 30 Sekunden Inaktivität aus
	Reset		Damit stellen Sie das Gerät auf die Werkseinstellungen zurück

DMX-Verbindung

Der Pinspot Bar kann mit einem DMX-Controller betrieben werden, wenn eine DMX-Serienschaltung zum Einsatz kommt. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im DMX-Modus finden Sie im Benutzerhandbuch. Wenn Sie mit DMX nicht vertraut sind, laden Sie "DMX - Eine Einführung" unter www.chauvetlighting.com/downloads/DMX_Primer_rev05_WO.pdf

Startadresse

Um einen vollständigen Zugang zu allen Kanälen in jedem DMX-Modus zu gewährleisten, beträgt die höchste empfohlene DMX-Adresse 502.

Master/Slave-Schaltung

Der Pinspot Bar verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im Master/Slave-Modus finden Sie im Benutzerhandbuch.

IRC-6 (Infrarot-Fernbedienung)

Der Pinspot Bar ist vollständig kompatibel mit der Infrarot-Fernbedienung (IRC-6) von CHAUVET DJ. Weitere Informationen zur IRC-6 oder herunterladbare Anweisungen finden Sie unter www.chauvetdj.com.

D-Fi USB-Anschluss

Der Pinspot Bar kann mit einem D-Fi USB von CHAUVET DJ in einen drahtlosen D-Fi Transceiver umgewandelt werden. Stellen Sie dazu einfach den DIP-Schalter auf den Kanal des D-Fi™ Transceivers ein, stecken Sie das Gerät in den USB-Anschluss ein und stellen Sie anschließend die DMX-Eigenschaften sowie die DMX-Adresse ein. Weitere Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb mit D-Fi USB finden Sie in der Bedienungsanleitung des Pinspot Bar oder im Benutzerhandbuch des D-Fi USB.

ACHTUNG! KEIN anderes Gerät als einen D-Fi USB in den USB-Anschluss einstecken. Dies könnte zu Beschädigungen des Produkts führen.

DMX-Werte

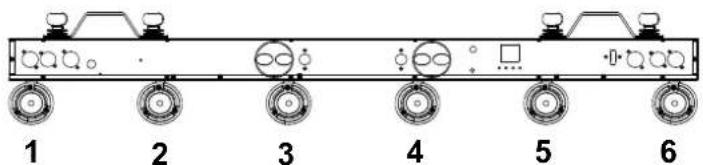

Pinspot Bar-Zonen für DMX-Steuerung

11Ch

Kanal Funktion Wert Prozent/Einstellung
1	Verkleidung 1	000 ⇔ 255	0–100%
2	Verkleidung 2	000 ⇔ 255	0–100%
3	Verkleidung 3	000 ⇔ 255	0–100%
4	Verkleidung 4	000 ⇔ 255	0–100%
5	Verkleidung 5	000 ⇔ 255	0–100%
6	Verkleidung 6	000 ⇔ 255	0–100%
7	Stroboskop	000 ⇔ 255	0–100%
8	Auto / Sound-Programme(Jedes Auto / Sound-Programm verfügt über Fade- und Snap-Funktionen)	000 ⇔ 034 Keine Funktion035 ⇔ 054 Auto 1 / Sound 1055 ⇔ 074 Auto 2 / Sound 2075 ⇔ 114 Auto 3 / Sound 3115 ⇔ 134 Auto 4 / Sound 4135 ⇔ 154 Auto 5 / Sound 5155 ⇔ 174 Auto 6 / Sound 6175 ⇔ 194 Auto 7 / Sound 7195 ⇔ 214 Auto 8 / Sound 8215 ⇔ 234 Auto 9 / Sound 9235 ⇔ 255 Auto 10 / Sound 10
9	Automatische Geschwindigkeit	000 ⇔ 255	Automatische Programmgeschwindigkeit, langsam bis schnell
10 Programmiermodus		000 ⇔ 127128 ⇔ 255	Auto-Programm (Kanal 8 läuft im Auto-Modus)Soundprogramm (Kanal 8 läuft im Soundmodus)
11	Verblassen	000 ⇔ 127128 ⇔ 255	Snap-Funktion (Kanal 8 aktiviert die Snap-Funktion)Fade-Funktion (Kanal 8 aktiviert die Fade-Funktion)

6Ch

Kanal Funktion Wert Prozent/Einstellung
1	Verkleidung 1	000 ⇔ 255	0–100%
2	Verkleidung 2	000 ⇔ 255	0–100%
3	Verkleidung 3	000 ⇔ 255	0–100%
4	Verkleidung 4	000 ⇔ 255	0–100%
5	Verkleidung 5	000 ⇔ 255	0–100%
6	Verkleidung 6	000 ⇔ 255	0–100%

1Ch

Kanal Funktion Wert Prozent/Einstellung
1	Alle Schoten	000 ⇔ 255	0–100%
