LSH880 - Machine de soudure Toolcraft - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station à air chaud pour dessoudage CMS
Marque	Toolcraft
Modèle	LSH880
Alimentation	230 V / CA 50 Hz
Consommation maximale	800 W
Classe de protection	I (mise à la terre)
Plage de température	+100 °C à +500 °C
Débit d'air	30 – 120 L/min
Temps de chauffe	Environ 35 secondes pour atteindre 300 °C
Fusible	T5A, 250 V
Dimensions (avec support et pistolet)	140 x 142 x 210 mm
Poids (avec pistolet et buses)	1,46 kg
Longueur du câble d'alimentation	143 cm (hors connecteur)
Longueur du câble du pistolet	93 cm
Affichage	Grand écran LCD avec valeurs réelles et de consigne
Fonctions principales	Réglage température et débit d'air, 3 raccourcis, minuterie d'arrêt, verrouillage, étalonnage, code d'accès, mode veille automatique
Accessoires fournis	Pistolet à air chaud, support, plaque de montage, 4 embouts de buse, cordon d'alimentation, manuel
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux ; ne pas utiliser de produits agressifs
Sécurité	Interrupteur magnétique sur le support, arrêt automatique en veille, protection contre les surchauffes
Pièces détachées et réparabilité	Fusible remplaçable par l'utilisateur (T5A/250V) ; autres réparations par un technicien agréé

FOIRE AUX QUESTIONS - LSH880 Toolcraft

Quelle est la plage de température de la station à air chaud Toolcraft LSH880 ?

La station permet de régler la température de l'air chaud de +100 °C à +500 °C.

Comment régler rapidement la température ?

Utilisez les boutons TEMP ▲ / ▼ pour un réglage précis ou maintenez-les enfoncés pour un réglage rapide.

Comment utiliser les raccourcis de température et de débit d'air ?

Appuyez sur l'un des trois boutons de raccourci pour rappeler les réglages prédéfinis. Pour les sauvegarder, réglez la température et le débit, puis maintenez le bouton de raccourci enfoncé pendant plus de 2 secondes.

Que faire si l'écran n'affiche pas la température ?

Cela peut indiquer un problème interne. Contactez le service technique ou un technicien qualifié.

Comment remplacer le fusible ?

Éteignez l'appareil et débranchez-le. Retirez le couvercle du porte-fusible à l'arrière, sortez le fusible défectueux et remplacez-le par un fusible de type T5A, 250 V.

Puis-je utiliser la station pour chauffer des liquides ou des gaz ?

Non, l'utilisation prévue est uniquement le dessoudage de composants électroniques CMS. Ne jamais chauffer de liquides ou de gaz.

Comment nettoyer la station ?

Débranchez l'appareil et laissez-le refroidir. Nettoyez avec un chiffon sec et non pelucheux. N'utilisez pas de produits chimiques agressifs.

La station passe-t-elle automatiquement en veille ?

Oui, après 30 minutes en mode veille (pistolet sur le support et température <100 °C), la station entre en mode veille automatique. Appuyez sur n'importe quel bouton pour la réactiver.

Comment régler une minuterie d'arrêt ?

Accédez au menu des paramètres (boutons 1 et 3 enfoncés 3 s), naviguez jusqu'à « Ht » et réglez une durée entre 10 et 900 secondes, ou désactivez-la.

Que signifie l'icône de verrouillage sur l'écran ?

L'icône de verrouillage indique que la température et le débit d'air sont verrouillés via le paramètre « Loc » dans le menu. Pour les modifier, déverrouillez d'abord.

MODE D'EMPLOI LSH880 Toolcraft

LSH-880 Station à air chaud 800 W

N° de commande 2301606 Page 37 - 54

1. Introduction....39
2. Explication des symboles....39
3. Utilisation prévue 40
4. Contenu de l'emballage 40
5. Mode d'emploi actualisé...40
6. Caractéristiques et fonctions 40
7. Consignes de sécurité....41

a) Sécurité des personnes....41 b) Informations générales 42 c) Emplacement....42 d) Sécurité électrique....43 e) Appareils connectés 43 f) Risque de brûlures 43 g) Fusible 44

1. Éléments de fonctionnement 45

a) Poste de travail et pistolet à air comprimé....45 b) Écran....46

1. Connexion et configuration....46

a) Montage du support du pistolet à air chaud 46 b) Alimentation électrique 46

1. Fonctionnement....47

a) Alimentation principale MARCHE / ARRÊT....47 b) Réglage rapide de la température....47 c) Réglage du débit d'air....47 d) Fixer / retirer les embouts des buses....47 e) Raccourcis pour température / débit d'air....48 f) Afficher l'état de l'écran....48

1. Réglage des paramètres....49

a) Parcourir le menu des réglages....49 b) Régler une minuterie d'arrêt « Ht »....50 c) Verrouiller un réglage de température / débit d'air « Loc »......50 d) Réglage de l'unité de température « C-F »....50 e) Étalonnage de la température « CAL » 51 f) Activation et désactivation des sons du système « bL »....51 g) Définition d'un code d'accès « PSd »......51 h) Restaurer les paramètres par défaut d'usine « FAC » 52

1. Dépannage 52
2. Remplacer le fusible....53
3. Entretien et nettoyage....53
4. Élimination des déchets....54
5. Caractéristiques techniques....54

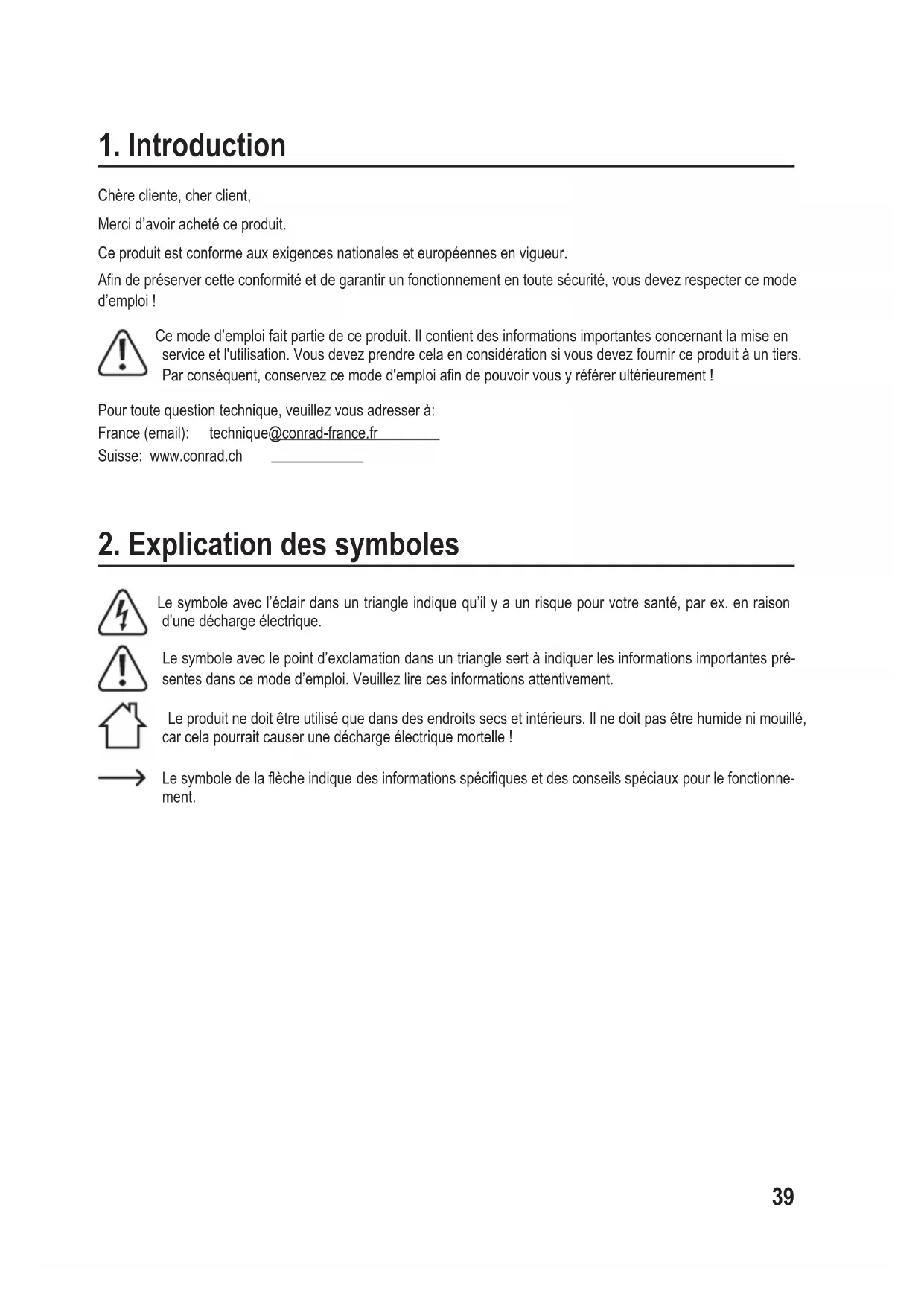

1. Introduction

Chère cliente, cher client,

Merci d'avoir acheté ce produit.

Ce produit est conforme aux exigences nationales et européennes en vigueur.

Afin de préserver cette conformité et de garantir un fonctionnement en toute sécurité, vous devez respecter ce mode d'emploi !

Ce mode d'emploi fait partie de ce produit. Il contient des informations importantes concernant la mise en service et l'utilisation. Vous devez prendre cela en considération si vous devez fournir ce produit à un tiers. Par conséquent, conservez ce mode d'emploi afin de pouvoir vous y référer ultérieurement !

Pour toute question technique, veuillez vous adresser à:

Le symbole avec l'éclair dans un triangle indique qu'il y a un risque pour votre santé, par ex. en raison d'une décharge électrique.

Le symbole avec le point d'exclamation dans un triangle sert à indiquer les informations importantes présentes dans ce mode d'emploi. Veuillez lire ces informations attentivement.

Le produit ne doit être utilisé que dans des endroits secs et intérieurs. Il ne doit pas être humide ni mouillé, car cela pourrait causer une décharge électrique mortelle !

Le symbole de la flèche indique des informations spécifiques et des conseils spéciaux pour le fonctionnement.

3. Utilisation prévue

Ce produit est destiné à être utilisé comme pistolet à air chaud pour le dessoudage de composants électroniques montés en surface.

Il est uniquement destiné à une utilisation à l'intérieur. Ne l'utilisez pas à l'extérieur. Tout contact avec l'humidité, par ex. dans les salles de bains, doit être évité en toutes circonstances.

Pour des raisons de sécurité et d'homologation, toute restructuration et/ou modification du produit est interdite. Toute utilisation à des fins autres que celles décrites ci-dessus pourrait endommager le produit. De plus, une mauvaise utilisation pourrait entraîner des risques tels que les courts-circuits, les incendies, les chocs électriques, etc. Lisez attentivement les instructions du mode d'emploi et conservez-le dans un endroit sûr. Ne mettez ce produit à la disposition de tiers qu'avec son mode d'emploi.

Tous les noms d'entreprises et appellations de produits sont des marques commerciales de leurs propriétaires respectifs. Tous droits réservés.

4. Contenu de l'emballage

• Poste de travail à air chaud
• Pistolet à air chaud
• Porte pistolet à air chaud
• Plaque de montage
• 4 vis de fixation du support
• 2 vis de fixation du poste de travail
• Cordon d'alimentation • 4 embouts de buse
• Mode d'emploi

5. Mode d'emploi actualisé

Téléchargez le mode d'emploi le plus récent sur www.conrad.com/downloads ou scannez le code QR indiqué. Suivez les instructions figurant sur le site Web.

6. Caractéristiques et fonctions

• 4 buses de différentes tailles - Grand écran LCD • Température/débit d'air réglable - Fonction d'économie d'énergie automatique - Ventilateur vortex sans brosse

7. Consignes de sécurité

Lisez attentivement le mode d'emploi et observez particulièrement les consignes de sécurité. Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultant du non-respect des consignes de sécurité et des informations relatives à la manipulation correcte contenues dans ce manuel. De tels cas entraînent l'annulation de la garantie.

• L'appareil peut être utilisé par les enfants âgés d'au moins 8 ans, les personnes ayant des capacités physiques, sensorielles ou mentales réduites, les personnes inexpérimentées et/ou disposant de connaissances insuffisantes qui comprennent les dangers encourus, sous la surveillance d'une personne qui leur donne des instructions concernant l'utilisation sûre de l'appareil.
• Ne laissez pas les enfants ou les personnes non autorisées dans la zone de travail.
• Ne laissez pas les autres personnes toucher à l'appareil ou aux pièces chaudes.
• Le nettoyage et l'entretien réalisables par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.
• Le pistolet à air chaud doit être placé dans le support désigné lorsqu'il n'est pas utilisé.
• Pour l'alimentation électrique, n'utilisez que le câble secteur fourni.
• La mauvaise utilisation de l'appareil peut causer un incendie, pour cela :

-n'appliquez pas la chaleur au même endroit pendant longtemps. -n'utilisez pas le poste de travail dans des conditions où des matériaux combustibles tels que des gaz inflammables, des vapeurs ou de la poussière sont ou peuvent être présents ! Cela pourrait provoquer une explosion !

-la chaleur pourrait être transmise à des matériaux combustibles qui sont hors de vue.

-placez-le dans son support lorsque vous ne l'utilisez pas et laissez-le refroidir avant de le ranger.

-ne laissez pas l'appareil sans surveillance lorsqu'il n'est pas utilisé.

Sécurité des personnes

Portez des vêtements et des lunettes de protection. L'éclaboussure de parties fondues « en gouttelettes » peut causer de graves brûlures ou des lésions oculaires.

• Ne travaillez jamais sous l'influence de l'alcool ou de médicaments. • Assurez-vous qu'il existe une ventilation suffisante. Les vapeurs peuvent être nocives pour la santé.

Informations générales

• Cet appareil n'est pas un jouet. Il doit rester hors de portée des enfants et des animaux domestiques.
• Ne laissez pas traîner le matériel d'emballage. Celui-ci peut se révéler dangereux si des enfants le prennent pour un jouet.
• Gardez l'appareil à l'abri de températures extrêmes, de la lumière directe du soleil, de secousses intenses, de l'humidité élevée, de l'eau, de gaz inflammables, de vapeurs et de solvants.
• N'exposez pas le produit à des contraintes mécaniques.
• Si une utilisation du produit en toute sécurité n'est plus possible, arrêtez de l'utiliser et protégez-le de toute utilisation accidentelle. Un fonctionnement sûr ne peut plus être garanti si le produit :
• est visiblement endommagé,
• ne fonctionne plus correctement,
• a été stocké pendant une période prolongée dans des conditions défavorables ou
• a été transporté dans des conditions très rudes.
• Manipulez le produit avec précaution. Des secousses, des chocs ou une chute, même de faible hauteur, peuvent endommager le produit.
• Consultez un spécialiste en cas de doute sur le fonctionnement, la sécurité ou le raccordement de l'appareil.
• L'entretien, les modifications et les réparations doivent être effectués uniquement par un technicien ou un centre de réparation agréé.
• Si vous avez des questions dont la réponse ne figure pas dans ce mode d'emploi, contactez notre service d'assistance technique ou tout autre personnel technique.
• Le produit doit être utilisé sous la supervision d'un personnel qualifié dans les écoles, les établissements d'enseignement, les ateliers de loisirs et de bricolage. Respectez toujours les règles de prévention des accidents applicables aux équipements électriques en cas d'utilisation du produit dans des sites commerciaux.

Emplacement

• Placez le poste de travail sur une surface propre, plane et non inflammable de taille suffisante. Protégez le poste de travail contre les vibrations. Ne placez pas le poste de travail sur une surface inflammable (tapis ou nappe, par exemple). Utilisez toujours une surface non inflammable et résistante à la chaleur.
• Maintenez le poste de travail à l'écart de matériaux inflammables ou combustibles (rideaux, par exemple).
• Ne placez pas le poste de travail sur un meuble de valeur sans utiliser une protection appropriée, cela pourrait entraîner des rayures, des points de pression, une décoloration ou des marques de brûlure.
• N'utilisez pas le produit à proximité immédiate de champs magnétiques/électromagnétiques puissants, d'antennes d'émission ou de générateurs HF. Ces derniers peuvent affecter le système de commande électrique.
• Assurez-vous qu'il y a suffisamment d'espace dans la direction à partir de laquelle la buse à air chaud évacue de l'air chaud. L'air chaud peut provoquer un incendie s'il n'y a pas assez d'espace !
• Veillez à ce qu'il y ait suffisamment d'éclairage.
• Gardez votre zone de travail propre et bien rangée.

Sécurité électrique

• Le produit est construit selon la classe de protection I. Il doit être alimenté par une prise secteur avec mise à la terre conforme.
• La prise secteur que vous utilisez pour connecter le câble d'alimentation doit être facilement accessible.
• Avant de connecter le produit, assurez-vous que la tension secteur de votre région correspond aux spécifications de la plaque signalétique. Branchez le produit sur la prise secteur uniquement lorsqu'il est éteint.
• Ne débranchez pas la fiche d'alimentation de la prise secteur en tirant sur le câble.
• Ne touchez pas le câble d'alimentation ou le poste de travail s'ils présentent des signes de dommage, car cela pourrait provoquer un choc électrique mortel !
• Si le câble d'alimentation est endommagé, il doit être remplacé par un nouveau câble d'alimentation répondant aux mêmes spécifications. Cessez d'utiliser le câble d'alimentation endommagé et mettez-le au rebut de façon appropriée et respecteuse de l'environnement. Ne tentez pas de réparer le câble d'alimentation endommagé.
• N'utilisez jamais le produit lorsqu'il vient juste d'être transporté d'une pièce froide vers une pièce chaude. Cela pourrait générer de la condensation, ce qui peut provoquer un dysfonctionnement du produit ou endommager les composants intérieurs. L'humidité sur la station de travail, le câble d'alimentation peut également provoquer un choc électrique mortel !
• Ne travaillez jamais sur des composants ou pièces électriques sous tension. Commencez toujours par débrancher ces composants de l'alimentation.

Attention!

Si du liquide pénètre dans le poste de travail, coupez la tension secteur sur la prise contenant la fiche d'alimentation (désactivez le disjoncteur correspondant ou retirez le fusible de sécurité), arrêtez ensuite l'interrupteur à courant différentiel résiduel. Vous pouvez ensuite débrancher le câble secteur de la prise électrique.

Cessez immédiatement d'utiliser le produit et apportez-le dans un atelier spécialisé ou mettez-le au rebut de manière écologique.

E) appareils connectés

- Assurez-vous que les embouts connectés au pistolet à air sont correctement fixés et ne peuvent pas se desserrer pendant l'utilisation.

F) Risque de brûlures

- N'utilisez jamais le poste de travail pour chauffer des liquides ou des gaz.

• Ne dirigez jamais le flux d'air chaud vers le poste de travail, le câble d'alimentation, le flexible ou d'autres pièces. De plus, ne dirigez jamais le flux d'air chaud sur des personnes ou des animaux, car cela pourrait provoquer des brûlures !
• Ne touchez jamais l'extrémité de la buse d'air chaud.
• N'essayez pas de retirer une pointe du pistolet à air lorsqu'il est chaud.

G) Fusible

- Un fusible défectueux doit être remplacé par un nouveau avec les mêmes spécifications (voir « Remplacer le fusible »). Ne réparez pas et ne pontez pas un fusible défectueux, car cela pourrait provoquer un incendie ou un choc électrique mortel.

8. Éléments de fonctionnement

a) Poste de travail et pistolet à air comprimé

1 Buse du pistolet à air chaud 2 Porte pistolet à air chaud 3 Poignée du pistolet à air chaud 4 Raccourci 1 / menu haut 5 AIR : cadran de débit d'air 6 Câble pour pistolet à air chaud 7 Écran

8 Raccourci 2 / sauvegarder la valeur et quitter le menu des réglages 9 Points de montage des supports de pistolets à air chaud 10 Raccourci 3 / menu bas 11 TEMP : Augmenter la température ▲ 12 TEMP : Baisser la température ▼ 13 Porte-fusible / prise de courant 14 Interrupteur principal (I : MARCHE / O : ARRÊT)

b) Écran

CDEF REALSET A B 8.8.8. E G H 8.8.8.%

A Verrouillé B Réglage des valeurs C REAL : Température réelle D SET : Paramètres E Valeur de température réelle F Puissance de chauffage G Unité de température H Pourcentage de flux d'air

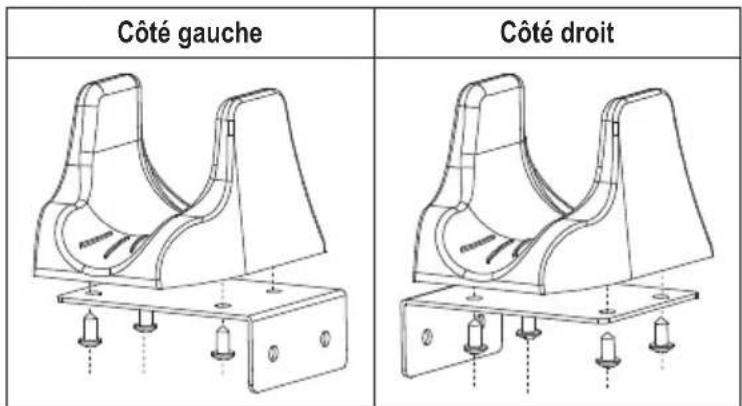

Montage du support du pistolet à air chaud

Le support du pistolet à air chaud doit être fixé à l'appareil principal avant utilisation.

Côté gauche Côté droit

• Le support peut être monté à gauche ou à droite de l'appareil principal : • Utilisez les 4 vis (fournies) pour fixer la plaque de montage au support du pistolet à air chaud, comme indiqué. • Utilisez les 2 vis (fournies) pour fixer la plaque de montage sur le côté gauche ou droit de l'appareil principal. • Avant de brancher l'alimentation, vérifiez que l'accessoire est sécurisé en plaçant le pistolet à air chaud dans le support.

B) Alimentation électrique

L'interrupteur doit être en position ARRÊT, et le câble d'alimentation ne doit pas être connecté à l'alimentation électrique.

• Assurez-vous que le commutateur principal est en position O (Arrêt). - Branchez une extrémité du câble d'alimentation dans la prise d'alimentation située à l'arrière de l'unité principale et l'autre extrémité à une alimentation secteur.

10. Fonctionnement

Toucher ou souder des condensateurs (ou des composants similaires) ou des fils/câbles qui leur sont connectés peut entraîner un choc électrique mortel ! Les condensateurs peuvent rester sous tension pendant des heures, même après coupure de l'alimentation !

• Le pistolet à air chaud est équipé d'un interrupteur de sécurité magnétique et ne fonctionne pas lorsqu'il est placé dans le support. Retirez-le de son support pour commencer à l'utiliser.
• Si le poste de travail ne fonctionne pas correctement, essayez de replacer la poignée sur le support puis de la retirer à nouveau.
• Si le pistolet à air chaud est placé dans le support après utilisation, l'air non chauffé circulera jusqu'à ce qu'il soit refroidi à < 100^. Laissez ce refroidissement s'effectuer avant de couper l'alimentation principale.

A) alimentation principale MARCHE / arrêt

Utilisez l'interrupteur principal pour commuter l'alimentation (I : MARCHE / O : ARRÊT).

B) Réglage rapide de la température

Appuyez sur les boutons TEMP ▲ / ▼ pour régler la température.

Maintenez la touche enfoncée pour un réglage rapide.

Réglage du débit d'air

Ajustez le cadran AIR - / + pour régler le débit d'air.

D) fixer / retirer les embouts des buses

Risque de brûlures ! Laissez le pistolet à air chaud refroidir complètement avant de tenter de fixer ou de retirer des embouts de la buse !

• Insérez l'embout sélectionné sur la buse du pistolet à air chaud en vous assurant qu'il est bien fixé.
• Retirez l'embout en le retirant de la buse. Serrez ou desserrez le boulon sur l'embout si nécessaire.

E) raccourcis pour température / débit d'air

Raccourcis par défaut

Touche de raccourci Réglage Description
Mémoire 1 Air non chauffé / 50 % Air froid « CL » / pourcentage de débit d'air
Mémoire 2 300 °C / 50 % Température / pourcentage de débit d'air
Mémoire 3 400 °C / 50 % Température / pourcentage de débit d'air

Rappeler les raccourcis :

Appuyez sur le bouton de raccourci 1, 2, ou 3 pour les réglages d'accès rapide.

Sauvegarder les raccourcis :

• Réglez la température en appuyant sur le bouton TEMP ▲ / ▼.
• Ajustez le débit d'air à l'aide du cadran AIR - / +.
• Appuyez sur un bouton de raccourci 1, 2, 3 et maintenez-le enfoncé pendant plus de 2 secondes. L'écran clignote pour indiquer que le raccourci a été enregistré.

F) Afficher l'état de l'écran

Voici des exemples de différents écrans d'affichage que vous pouvez rencontrer lors de l'utilisation du produit.

Écran Description
	DémarrageAprès la mise en marche, l’écran affiche brièvement le numéro de version du système avant de passer à l’écran de travail.
	Fonctionnement normalLa température réglée est de 300 °C.La température est verrouillée.Le débit d’air est de 50 %.
	Fonctionnement normalLe réglage d’usine par défaut pour la touche de raccourci 1 est la fonction air froid « C - L ».C - L indique que la température est réglée à <100 °C.

Écran Description
	Fonction de minuterieDans cet exemple, une minuterie a été réglée pour 20 secondes.Le pistolet à air cesse de chauffer au bout de 20 secondes, puis souffle de l'air non chauffé jusqu'à ce qu'il soit refroidi à <100 °C.
	En veilleDans cet état, vous pouvez régler les paramètres sans activer le pistolet à air comprimé.Le pistolet à air comprimé se met en veille lorsque la température baisse à <100 °C.Le pistolet à air comprimé commence à fonctionner après le retrait de la poignée de son support.
	Mise en veille automatiqueLe poste de travail entre en mode veille après 30 minutes passées en mode veille.Appuyez sur n'importe quel bouton pour reprendre l'utilisation.

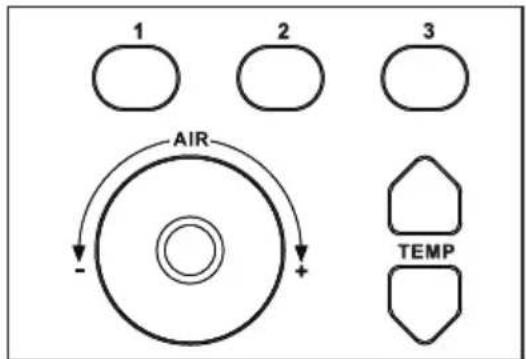

Parcourir le menu des réglages

1 2 3 AIR - + TEMP

Bouton Description
1 Haut
2 Sauvegarder la valeur et quitter le menu des réglages
3 Bas
▲ Augmenter la valeur
▼ Diminuer la valeur

Pour accéder au menu des paramètres :

1. Appuyez simultanément sur les boutons 1 et 3 et maintenez-les enfoncés pendant plus de 3 secondes.

Si un code d'accès a été défini, « PSd » s'affiche à l'écran. Vous devez d'abord entrer le code d'accès pour accéder au menu des paramètres. Pour plus d'informations, voir la section « a) Poste de travail et pistolet à air comprimé » à la page 45.

1. Appuyez sur la touche de raccourci 1 ou 3 pour naviguer dans le menu des paramètres.
2. Appuyez sur TEMP ▲ ou ▼ pour régler les valeurs.
3. Appuyez sur la touche de raccourci 2 pour enregistrer les paramètres et quitter le menu des réglages.

B) régler une minuterie d'arrêt « ht

• Si la valeur de temps réglée est trop faible, le chauffage s'arrête dès que la minuterie atteint la température de travail. Expérimentez avec différentes valeurs pour obtenir les meilleurs résultats.
• Le pistolet à air cesse de chauffer au bout du temps fixé. L'air non chauffé circule jusqu'à ce qu'il soit refroidi à < 100^.
• Mettez la poignée sur le support, puis retirez-la à nouveau pour reprendre l'utilisation après la fin de la minuterie.
• Accédez au menu des paramètres et naviguez jusqu'à « Ht ».
• Choisir un réglage de la minuterie : « ARRÊT » 10 - 900 secondes.
• Sauvegardez le réglage et quittez.

C) verrouiller un réglement de température / débit d'air « loc

Vous pouvez verrouiller la température et le débit d'air aux paramètres actuels.

1. Réglez d'abord la température de travail et le débit d'air souhaités sur le poste de travail.
2. Accédez au menu des paramètres et naviguez jusqu'à « Loc ».
3. Choisissez un réglage de « on » ou « off ».
4. Sauvegardez le réglage et quittez. Une icône de verrouillage apparaît pour indiquer que la température / le débit d'air est activée.

Réglage de l'unité de température « C-F

1. Accédez au menu des paramètres et naviguez jusqu'à « C - F ».
2. Sélectionnez une unité de température °C ou °F.
3. Sauvegardez le réglage et quittez.

Étalonnage de la température « CAL

Pour une précision maximale de la température, vous devez effectuer un étalonnage. Cela permet de compenser la température affichée pour qu'elle corresponde à la température réelle.

1. Réglez une température de travail sur le poste de travail.
2. Une fois que le flux d'air a atteint la température réglée, utilisez un thermomètre approprié pour enregistrer la température réelle.
3. Notez toute différence entre la température réelle et la température indiquée sur le poste de travail.
4. Accédez au menu des paramètres et naviguez jusqu'à « CAL ».
5. Sélectionnez un incrément [-50 à +50 °C (-90 à +90 °F)] pour compenser la température.

Par exemple. Si l'air chaud est à 305 °C et que le poste de travail affiche 300 °C, vous devez fixer une valeur de -5 °C.

1. Sauvegardez le réglage et quittez.

-05°C CAL

F) Activation et désactivation des sons du système « bl

1. Accédez au menu des paramètres et naviguez jusqu'à « bL ».
2. Choisissez un réglage de « on » ou « off ».
3. Sauvegardez le réglage et quittez.

Remarque

• Un code d'accès limite uniquement l'accès au menu des paramètres, toutes les autres fonctions restent inchangées.
• Si vous oubliez le code d'accès, entrez le code de récupération « 906 » et définissez ensuite un nouveau code d'accès.

Pour régler un code d'accès :

1. Accédez au menu des paramètres et naviguez jusqu'à « Pwd ».
2. Appuyez sur TEMP ▲ ou ▼ pour régler les valeurs.
3. Choisissez un nombre entre 001 et 999.
4. Désactivez le code d'accès en réglant la valeur sur « - - - ».
5. Sauvegardez le réglage et quittez.

H) Restaurer les paramètres par défaut d'usine « FAC

Restaure tous les réglages par défaut d'usine :

1. Accédez au menu des paramètres et naviguez jusqu'à « FAC ».
2. Choisissez le paramètre « on ».
3. Sauvegardez le réglage et quittez.

Réglages par défaut

Réglage Par défaut Description
Ht DÉSACTIVÉ Minuterie de travail
Loc DÉSACTIVÉ Verrou de température
C-F °C Changement d’unité de température entre °C et °F
CAL Aucune compensation Étalonnage de la température
bL ACTIVÉ « Bip » sonore du système (MARCHE / ARRÊT)
PSd DÉSACTIVÉ Code d’accès
FAC DÉSACTIVÉ Restaurer les paramètres d’usine
Mémoire 1 Air non chauffé / 50 % Air froid « CL » / pourcentage de débit d’air
Mémoire 2 300 °C / 50 %	Température / pourcentage de débit d’air
Mémoire 3 400 °C / 50 %	Température / pourcentage de débit d’air

12. Dépannage

Erreur	Causes possibles	Suggestion
	La température ne s'affiche pas à l'écran.	Veuillez contacter le service d'assistance technique ou tout autre technicien.
	La température maximale a été dépassée.	Réduisez le réglage de la température.Positionnez l'interrupteur principal sur MARCHE, attendez 20 minutes, puis repositionnez-le sur MARCHE.Si le code d'erreur persiste, contactez le service d'assistance technique ou tout autre technicien.
Erreur Causes possibles Suggestion
Pas d'alimentation électrique du poste de travail.	Le câble d'alimentation n'est pas branché	Assurez-vous qu'il est correctement branché.
	Le fusible a sauté	Vérifiez le fusible Voir « 13. Remplacer le fui sible « à la page 53.

13. Remplacer le fusible

Laissez le pistolet à air chaud et le fer à souder refroidir complètement, puis mettez l'interrupteur principal sur ARRÊT et débranchez le cordon d'alimentation de la prise.

1. Retirez le couvercle du porte-fusible situé à l'arrière de l'appareil principal.
2. Utilisez un objet émoussé tel qu'un tournevis à tête plate pour faire sortir doucement le fusible.
3. Effectuez un test de continuité sur le fusible, par exemple avec un appareil de mesure approprié (multimètre numérique).
4. Si le fusible est défectueux, remplacez-le par un nouveau fusible du même type. Voir la section « Caractéristiques techniques » pour des informations sur le type de fusible.

N'utilisez jamais un fusible avec d'autres spécifications. Ne pontez jamais un fusible défectueux ! Cela pourrait provoquer un incendie ou un choc électrique mortel !

1. Insérez un fusible de remplacement jusqu'à ce qu'il s'enclenche, puis replacez le couvercle de protection.
2. Connectez le poste de travail au secteur et rallumez-le.

Si le fusible saute à nouveau, débranchez le poste de travail du secteur et demandez à un technicien de procéder à une inspection minutieuse.

14. Entretien et nettoyage

N'utilisez pas de produit de nettoyage agressif, d'alcool isopropylique ou toute autre solution chimique, car ils peuvent endommager le boîtier et engendrer des dysfonctionnements.

• L'unité principale et le pistolet à air chaud n'ont généralement pas besoin d'entretien. Débranchez le produit de la prise secteur et laissez toutes les pièces refroidir complètement avant chaque nettoyage.
• Nettoyez le produit à l'aide d'un chiffon sec et sans fibres.

15. Élimination des déchets

Tous les équipements électriques et électroniques mis sur le marché européen doivent être marqués de ce symbole. Ce symbole indique que cet appareil doit être éliminé séparément des déchets municipaux non triés à la fin de son cycle de vie.

Tout détenteur d'appareils usagés est tenu de les remettre à un service de collecte séparé des déchets municipaux non triés. Les utilisateurs finaux sont tenus de séparer, sans toutefois les détruire, les piles et accumulateurs usagés qui ne sont pas intégrés dans l'appareil usagé, ainsi que les lampes qui peuvent être enlevées de l'appareil usagé sans être détruites, avant de le remettre à un point de collecte.

Les distributeurs d'équipements électriques et électroniques sont légalement tenus de reprendre gratuitement les appareils usagés. Conrad vous offre les possibilités de retour gratuit suivantes (plus d'informations sur notre site Internet) :

• à nos filiales Conrad • dans les centres de collecte créés par Conrad
• dans les points de collecte des organismes de droit public chargés de l'élimination des déchets ou auprès des systèmes de reprise mis en place par les fabricants et les distributeurs au sens de la loi sur les équipements électriques et électroniques (ElektroG)

L'utilisateur final est responsable de l'effacement des données personnelles sur l'équipement usagé à mettre au rebut.

Veuillez noter que dans les pays autres que l'Allemagne, d'autres obligations peuvent s'appliquer pour la remise et le recyclage des appareils usagés.

16. Caractéristiques techniques

Tension de fonctionnement....230 V/CA 50 Hz

Consommation électrique....800 W max.

Classe de protection.... IP

Débit d'air....30 - 120 L/min

Plage de température de l'air chaud.....+100 °C à +500 °C

Temps de chauffage.... Chauffe jusqu'à 300 °C en 35 secondes environ

Fusible de type.... T5A, 250 V

Conditions de fonctionnement....0 à +40 °C, <80 % HR (sans condensation)

Conditions de stockage....-20 à +80 °C, <80 % HR (sans condensation)

Câble d'alimentation....143 cm (sans connecteur ni fiche)

Câble du pistolet à air chaud....93 cm

140 x 142 x 210 mm (avec pistolet et support)

Poids : 1,46 kg (avec pistolet à air chaud et buses)

Ce document est une publication de Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau - Allemagne (www.conrad.com).

Tous droits réservés y compris la traduction. La reproduction par n'importe quel moyen, p. ex. photocopie, microfilm ou saisie dans des systèmes de traitement électronique des données, nécessite l'autorisation préalable par écrit de l'éditeur. La réimpression, même en partie, est interdite. Cette publication représente l'état technique au moment de l'impression.
