LSH880 - Schweißgerät Toolcraft - Kostenlose Bedienungsanleitung

Produkttyp	Heißluftstation zum Entlöten von SMD-Bauteilen
Marke	Toolcraft
Modell	LSH880
Stromversorgung	230 V / AC 50 Hz
Maximale Leistungsaufnahme	800 W
Schutzklasse	I (Schutzleiter)
Temperaturbereich	+100 °C bis +500 °C
Luftdurchsatz	30 – 120 L/min
Aufheizzeit	Ca. 35 Sekunden, um 300 °C zu erreichen
Sicherung	T5A, 250 V
Abmessungen (mit Halter und Pistolengriff)	140 x 142 x 210 mm
Gewicht (mit Pistolengriff und Düsen)	1,46 kg
Netzkabellänge	143 cm (ohne Stecker)
Pistolenkabellänge	93 cm
Anzeige	Großes LCD-Display mit Ist- und Sollwerten
Hauptfunktionen	Temperatur- und Luftdurchsatzregelung, 3 Shortcuts, Abschalttimer, Verriegelung, Kalibrierung, Zugangscode, automatischer Ruhemodus
Mitgeliefertes Zubehör	Heißluftpistole, Halter, Montageplatte, 4 Düsenaufsätze, Netzkabel, Handbuch
Wartung und Reinigung	Mit einem trockenen, fusselfreien Tuch reinigen; keine aggressiven Produkte verwenden
Sicherheit	Magnetschalter am Halter, automatische Abschaltung im Ruhezustand, Überhitzungsschutz
Ersatzteile und Reparierbarkeit	Sicherung vom Benutzer austauschbar (T5A/250V); andere Reparaturen durch einen autorisierten Techniker

Häufig gestellte Fragen - LSH880 Toolcraft

Wie groß ist der Temperaturbereich der Heißluftstation Toolcraft LSH880?

Die Station ermöglicht die Einstellung der Heißlufttemperatur von +100 °C bis +500 °C.

Wie stelle ich die Temperatur schnell ein?

Verwenden Sie die Tasten TEMP ▲ / ▼ für präzise Einstellungen oder drücken und halten Sie sie für eine schnelle Einstellung.

Wie verwende ich die Shortcuts für Temperatur und Luftdurchsatz?

Drücken Sie eine der drei Shortcut-Tasten, um voreingestellte Werte abzurufen. Zum Speichern stellen Sie Temperatur und Durchsatz ein und halten Sie die Shortcut-Taste länger als 2 Sekunden gedrückt.

Was tun, wenn das Display keine Temperatur anzeigt?

Dies kann auf ein internes Problem hinweisen. Kontaktieren Sie den technischen Kundendienst oder einen qualifizierten Techniker.

Wie tausche ich die Sicherung aus?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Entfernen Sie die Abdeckung des Sicherungshalters auf der Rückseite, nehmen Sie die defekte Sicherung heraus und ersetzen Sie sie durch eine Sicherung des Typs T5A, 250 V.

Kann ich die Station zum Erhitzen von Flüssigkeiten oder Gasen verwenden?

Nein, der vorgesehene Gebrauch ist ausschließlich das Entlöten von SMD-Bauteilen. Niemals Flüssigkeiten oder Gase erhitzen.

Wie reinige ich die Station?

Ziehen Sie den Netzstecker und lassen Sie das Gerät abkühlen. Reinigen Sie es mit einem trockenen, fusselfreien Tuch. Verwenden Sie keine aggressiven Chemikalien.

Schaltet die Station automatisch in den Ruhezustand?

Ja, nach 30 Minuten im Ruhemodus (Pistole auf dem Halter und Temperatur <100 °C) wechselt die Station in den automatischen Ruhemodus. Drücken Sie eine beliebige Taste, um sie zu reaktivieren.

Wie stelle ich einen Abschalttimer ein?

Rufen Sie das Einstellungsmenü auf (Tasten 1 und 3 für 3 s gedrückt), navigieren Sie zu « Ht » und stellen Sie eine Dauer zwischen 10 und 900 Sekunden ein, oder deaktivieren Sie ihn.

Was bedeutet das Schloss-Symbol auf dem Display?

Das Schloss-Symbol zeigt an, dass Temperatur und Luftdurchsatz über den Parameter « Loc » im Menü gesperrt sind. Um sie zu ändern, entsperren Sie zunächst.

BEDIENUNGSANLEITUNG LSH880 Toolcraft

D Bedienungsanleitung

LSH-880 Heißluftstation 800 W

Best.-Nr. 2301606 Seite 2 - 19

1. Einführung 4
2. Symbol-Erklärung 4
3. Bestimmungsgemäße Verwendung....5
4. Lieferumfang....5
5. Aktuelle Bedienungsanleitungen .... 5
6. Merkmale und Funktionen ....5
7. Sicherheitshinweise....6

a) Persönliche Sicherheit....7
b) Allgemeine Hinweise 7
c) Aufstellungsort....7
d) Elektrische Sicherheit......8
e) Angeschlossene Geräte 9
f) Verbrennungsgefahr 9
g) Sicherung 9

1. Bedienelemente und Komponenten 10

a) Workstation und Heißluftpistole....10
b) Display....11

1. Anschluss und Aufstellung....11

a) Halter der Heißluftpistole montieren....11
b) Stromversorgung....11

1. Verwendung....12

a) Ein- und Ausschalten....12
b) Temperatur schnell einstellen....12
c) Luftstromstärke einstellen....12
d) Düsenspitzen anbringen / entfernen....12
e) Kurzbefehl Temperatur / Luftstrom 13
f) Bildschirmstatus 13

1. Einstellungen anpassen....14

a) Einstellungsmenü navigieren....14
b) Abschalttimer „Ht“ einstellen....15
c) Temperatur-/Luftstromeinstellung speichern „Loc“ 15
d) Temperatureinheit „C - F“ einstellen 15
e) Temperatur kalibrieren „CAL“ 16
f) Systemtöne aktivieren und deaktivieren „bL“ 16
g) Passcode einstellen „PSd“ 16
h) Werkseitige Standardeinstellungen wiederherstellen „FAC“ 17

1. Problembehandlung....17

2. Sicherung austauschen....18

3. Pflege und Reinigung 18

4. Entsorgung 19

5. Technische Daten 19

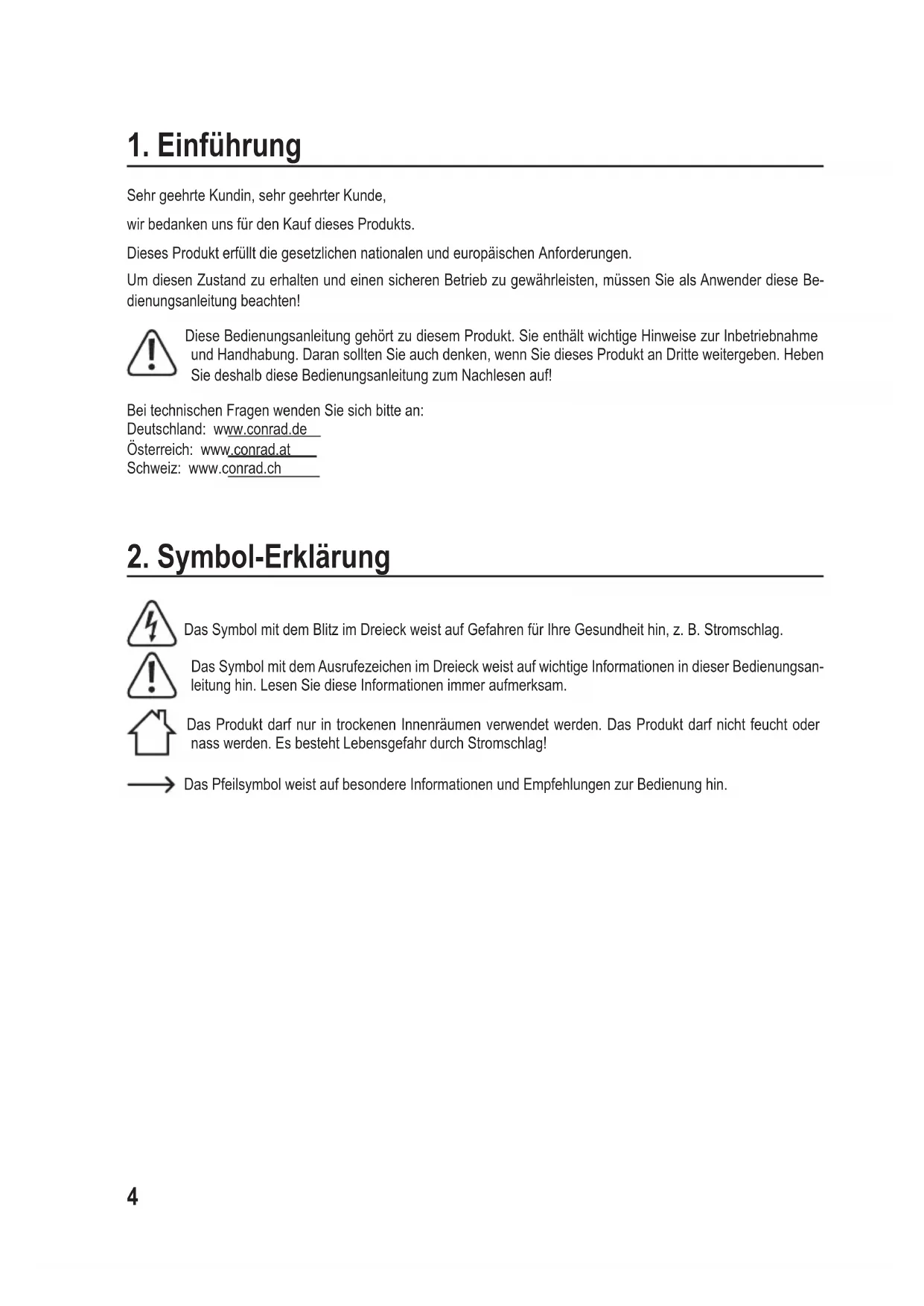

1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen.

Um diesen Zustand zu erhalten und einen sicheren Betrieb zu gewährleisten, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Daran sollten Sie auch denken, wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Bei technischen Fragen wenden Sie sich bitte an:

Deutschland: www.conrad.de

Österreich: www.conrad.at

Schweiz: www.conrad.ch

2. Symbol-Erklärung

Das Symbol mit dem Blitz im Dreieck weist auf Gefahren für Ihre Gesundheit hin, z. B. Stromschlag.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Informationen in dieser Bedienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam.

Das Produkt darf nur in trockenen Innenräumen verwendet werden. Das Produkt darf nicht feucht oder nass werden. Es besteht Lebensgefahr durch Stromschlag!

Das Pfeilsymbol weist auf besondere Informationen und Empfehlungen zur Bedienung hin.

3. Bestimmungsgemäße Verwendung

Dieses Produkt ist als Heißluftpistole zum Entlöten von oberflächenmontierten elektronischen Bauteilen bestimmt.

Das Gerät ist ausschließlich für den Innengebrauch bestimmt. Verwenden Sie sie also nicht im Freien. Der Kontakt mit Feuchtigkeit, z. B. im Badezimmer, ist unbedingt zu vermeiden.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Sollten Sie das Produkt für andere als die zuvor beschriebenen Zwecke verwenden, kann das Produkt beschädigt werden. Eine unsachgemäße Verwendung kann außerdem zu Gefahren wie Kurzschlüssen, Bränden oder elektrischen Schlägen führen. Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

4. Lieferumfang

• Heißluft-Workstation
• Heißluftpistole
• Halter der Heißluftpistole

- Montageplatte

• 4 x Befestigungsschrauben für Halter

• 2 x Befestigungsschrauben für Workstation

• Netzkabel

• 4 x Düsenspitzen
• Bedienungsanleitung

5. Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

6. Merkmale und Funktionen

• 4 Düsen in unterschiedlichen Größen
- Großes LC-Display
- Einstellbare Temperatur/Luftstrom
• Automatische Energiesparfunktion
• Bürstenloses Wirbelgebläse

7. Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung aufgeführten Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung für daraus resultierende Personen- oder Sachschäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.

• Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen verwendet werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
• Im Arbeitsbereich dürfen sich weder Kinder noch Unbefugte aufhalten.
• Sorgen Sie dafür, dass niemand mit dem Gerät oder einer der erhitzten Komponenten in Berührung kommen kann.
• Reinigung und Benutzerwartung dürfen von Kindern nur unter Aufsicht durchgeführt werden.
• Die Heißluftpistole muss bei Nichtgebrauch im dafür vorgesehenen Halter abgelegt werden.
• Verwenden Sie zur Stromversorgung nur das mitgelieferte Netzkabel.
• Da es bei einer unachtsamen Verwendung des Geräts leicht zur Entstehung eines Brandes kommen kann, sind die nachstehend aufgeführten Hinweise unbedingt zu beachten:

-Erhitzen Sie über einen längeren Zeitraum nicht dieselbe Stelle.

-Verwenden Sie die SMD-Lötstation nicht in Umgebungen, in denen brennbare Stoffe wie entzündliche Gase, Dämpfe oder Staub vorzufinden sind bzw. vorzufinden sein könnten! Es besteht Explosionsgefahr!

-Beachten Sie, dass Wärme auch an brennbare Materialien abgegeben werden, die sich nicht in unmittelbarer Nähe zur Lötstelle befinden.

-Sowohl die Heißluftpistole als auch der Lötkolben sind bei Nichtgebrauch stets in ihrer dafür vorgesehenen Halterung aufzubewahren und müssen vor dem Verstauen vollständig abgekühlt sein.

-Lassen Sie das Gerät auch bei Nichtgebrauch zu keinem Zeitpunkt unbeaufsichtigt.

a) Persönliche Sicherheit

• Tragen Sie geeignete Schutzkleidung und eine Schutzbrille. Spritzende „spuckende“ geschmolzene Teile können schwere Verbrennungen oder Augenschäden verursachen.
• Arbeiten Sie niemals unter dem Einfluss von Alkohol oder Medikamenten.
• Sorgen Sie für eine angemessene Belüftung. Dämpfe, die sich aufgrund einer vernachlässigten Belüftung nur unzureichend verflüchtigen, können gesundheitliche Schäden nach sich ziehen.

b) Allgemeine Hinweise

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte andernfalls für Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direkter Sonneneinstrahlung, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

- Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt - sichtbare Schäden aufweist,

• nicht mehr ordnungsgemäß funktioniert,
• über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder

• erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder sogar das Herunterfallen aus geringer Höhe können das Produkt beschädigen.

• Wenden Sie sich an einen Fachmann, sollten Sie Zweifel in Bezug auf die Arbeitsweise, die Sicherheit oder den Anschluss des Geräts haben.
• Lassen Sie Wartungs-, Änderungs- und Reparaturarbeiten ausschließlich von einer Fachkraft bzw. einer zugelassenen Fachwerkstatt ausführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet wurden, wenden Sie sich an unseren technischen Kundendienst oder anderes Fachpersonal.
• In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben des Produkts durch geschultes Personal verantwortlich zu überwachen. Beachten Sie beim Einsatz in gewerblichen Einrichtungen stets die Unfallverhütungsvorschriften für elektrische Betriebsmittel.

c) Aufstellungsort

• Stellen Sie die SMD-Lötstation auf eine saubere, ebene und nicht brennbare Oberfläche von ausreichender Größe. Schützen Sie die Lötstation vor Vibrationen und Erschütterungen. Stellen Sie die Station niemals auf eine brennbare Oberfläche (z. B. die eines Teppichs oder einer Tischdecke). Achten Sie immer darauf, dass sich das Produkt auf einer hitzebeständigen Oberfläche befindet.
• Halten Sie die Lötstation von brennbaren oder leicht entzündlichen Materialien (z. B. Vorhänge) fern.
• Bei der Wahl einer hochwertigen Möbeloberfläche als Aufstellungsort für die SMD-Lötstation sollten Sie

stets geeignete Schutzmaßnahmen ergreifen, um Kratzspuren, Druckstellen, Verfärbungen und Brandstellen entgegenzuwirken.

• Vermeiden Sie die Aufstellung in unmittelbarer Nähe von starken magnetischen oder elektromagnetischen Feldern, Sendeantennen oder HF-Generatoren. Andernfalls könnte die Steuerelektronik beeinflusst werden.
• Sorgen Sie dafür, dass sich in der Richtung, in der die von der Heißluftdüse abgegebene heiße Luft entweicht, keinerlei brennbare Materialien befinden. Die austretende heiße Luft könnte andernfalls die Entstehung eines Brandes hervorrufen!
• Sorgen Sie stets für eine ausreichende Beleuchtung am Arbeitsplatz.
• Halten Sie Ihren Arbeitsbereich stets sauber und aufgeräumt.

d) Elektrische Sicherheit

• Die Konstruktion des Produkts entspricht der Schutzklasse I. Zum Betrieb des Produkts darf daher nur eine ordnungsgemäße Schutzkontakt-Netzsteckdose verwendet werden.
  • Die Netzsteckdose, an die das Netzkabel angeschlossen wird, muss jederzeit leicht zugänglich sein.
• Stellen Sie vor dem Anschluss des Produkts sicher, dass die Netzspannung in Ihrer Region mit der Angabe auf dem Typenschild übereinstimmt. Schließen Sie das Produkt ausschließlich im ausgeschalteten Zustand an die Netzsteckdose an.
• Ziehen Sie den Netzstecker niemals am Kabel aus der Netzsteckdose.

- Das Berühren des Netzkabels oder der SMD-Lötstation ist bei sichtbaren Beschädigungen ausdrücklich zu unterlassen, da sich ein lebensgefährlicher elektrischer Schlag andernfalls nicht ausschließen lässt! - Ein beschädigtes Netzkabel muss umgehend durch ein baugleiches Netzkabel ersetzt werden. Sehen Sie von einer weiteren Verwendung des beschädigten Netzkabels dringend ab und entsorgen Sie es umweltgerecht. Versuchen Sie unter keinen Umständen das Netzkabel zu reparieren.

- Verwenden Sie das Produkt niemals unmittelbar nachdem es von einem kalten in einen warmen Raum gebracht wurde. Dadurch kann sich Kondenswasser bilden, was wiederum zu Fehlfunktionen oder Schäden an den inneren Komponenten führen kann. Bei Feuchtigkeit auf der Workstation kann das Netzkabel außerdem einen tödlichen Stromschlag verursachen!

- Arbeiten Sie keinesfalls an spannungsführenden elektrischen Komponenten oder Teilen. Trennen Sie vorher immer den Strom ab.

• VORSICHT!

Sollte es einmal vorkommen, dass Flüssigkeit in die Workstation gelangt ist, schalten Sie immer zuerst die Netzspannung zur Netzsteckdose ab, an der die Lötstation angeschlossen ist. (Sie müssen den zugehörigen Leitungsschutzschalter abschalten bzw. die Sicherung herausdrehen, anschließend den Fehlerstromschutzschalter abschalten, so dass die Steckdose allpolig von der Netzspannung getrennt ist). Ziehen Sie erst danach den Netzstecker.

Sehen Sie von einer weiteren Verwendung ab und bringen Sie das Produkt umgehend in eine Fachwerkstatt oder entsorgen Sie es umweltgerecht.

e) Angeschlossene Geräte

- Stellen Sie sicher, dass die an der Heißluftpistole befestigte Spitze richtig angebracht ist und sich während des Betriebs nicht lösen kann.

f) Verbrennungsgefahr

• Verwenden Sie die Workstation unter keinen Umständen zum Erhitzen von Flüssigkeiten oder Gasen.
• Richten Sie den Heißluftstrom niemals direkt auf die Workstation, das Netzkabel, den Schlauch oder andere Teile. Besonders Menschen oder Tiere dürfen nicht von einem solchen Heißluftstrom getroffen werden, da dies schwere Verbrennungen nach sich ziehen kann!
• Berühren Sie keinesfalls die Spitze der Heißluftdüse.
• Versuchen Sie nicht, eine noch heiße Spitze von der Heißluftpistole zu entfernen.

g) Sicherung

- Eine defekte Sicherung muss durch eine baugleiche neue Sicherung ausgetauscht werden (siehe Abschnitt „Sicherung austauschen“). Das Reparieren oder Überbrücken einer defekten Sicherung ist nicht gestattet, da dies einen Brand verursachen oder einen tödlichen Stromschlag nach sich ziehen könnte.

8. Bedienelemente und Komponenten

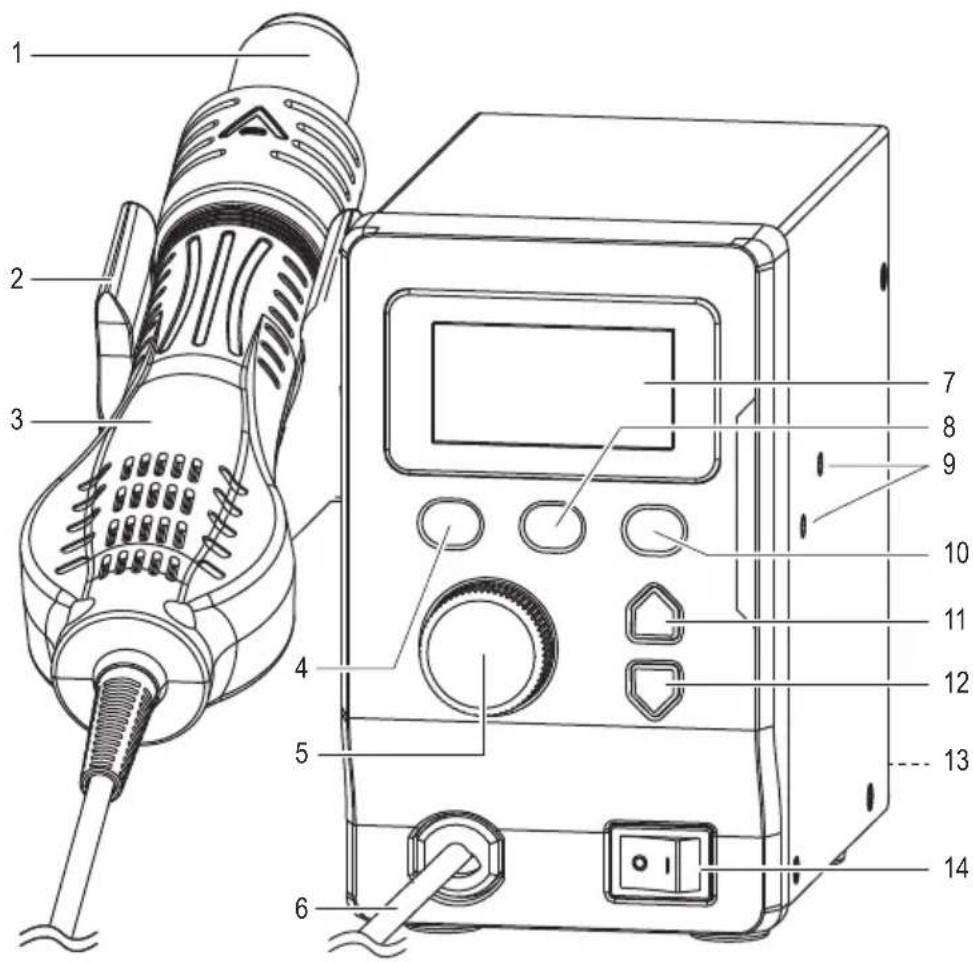

a) Workstation und Heißluftpistole

1 Heißluftdüse
2 Halter der Heißluftpistole
3 Griff der Heißluftpistole

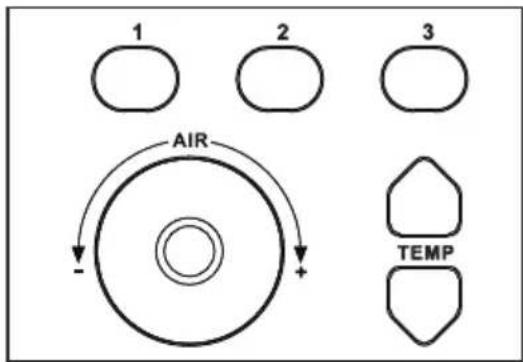

4 Kurzbefehl-Taste 1 / Menü aufwärts
5 AIR: Drehregler für die Luftstromstärke
6 Kabel der Heißluftpistole
7 Display

8 Kurzbefehl-Taste 2 / Wert speichern und Einstellmenü verlassen
9 Befestigungspunkte des Halters der Heißluftpistole
10 Kurzbefehl-Taste 3 / Menü abwärts
11 TEMP: Temperatur erhöhen▲
12 TEMP: Temperatur verringern ▼
13 Sicherungshalter / Stromeingang
14 Hauptschalter (I: EIN / O: AUS)

b) Display

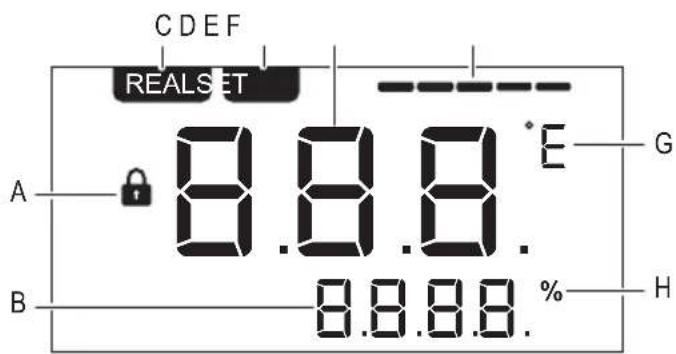

CDEF REALSET 8.8.8°E A B 8.8.8. % G H

A Gespeichert
B Einstellwert
C REAL: Ist-Temperatur
D SET: Einstellungen
E Ist-Temperaturwert
F Heizleistung
G Temperatureinheit
H Luftstrom in Prozent

9. Anschluss und Aufstellung

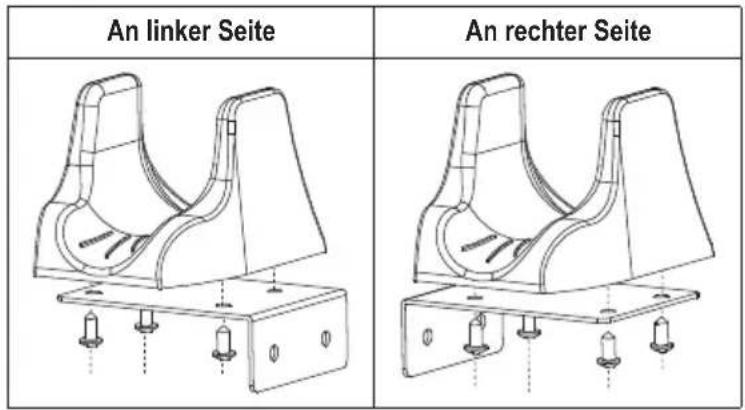

a) Halter der Heißluftpistole montieren

Der Halter der Heißluftpistole muss vor der Inbetriebnahme unbedingt am Gerät angebracht werden.

An linker Seite An rechter Seite

• Der Halter kann je nach Wunsch entweder an der linken oder an der rechten Seite des Geräts montiert werden:
• Befestigen Sie zuerst die Montageplatte wie in der Abbildung gezeigt mit den vier beiliegenden Schrauben am Halter der Heißluftpistole.
• Verwenden Sie anschließend die übrigen beiden Schrauben (ebenfalls im Lieferumfang enthalten), um die Montageplatte mitsamt dem Halter an der linken oder rechten Seite des Geräts anzubringen.
• Überprüfen Sie vor dem Anschließen der Workstation an die Stromversorgung, ob die Platte sicher befestigt ist, indem Sie die Heißluftpistole in den Halter setzen.

b) Stromversorgung

Der Hauptschalter muss auf AUS stehen und das Netzkabel darf nicht an der Stromversorgung angeschlossen sein.

• Vergewissern Sie sich, dass der Hauptschalter auf O (AUS)steht.
- Schließen Sie das Netzkabel am Stromeingang auf der Rückseite des Geräts und an einer geeigneten Steckdose an.

10. Verwendung

Beim Anfassen oder beim Löten an Kondensatoren (oder ähnlichen Bauelementen) oder damit verbundenen Leitungen/Leiterbahnen kann es zu einem lebensgefährlichen Stromschlag kommen! Kondensatoren können auch noch Stunden nach dem Abschalten der Betriebsspannung geladen sein!

Hinweis

• Die Heißluftpistole ist mit einem magnetischen Sicherheitsschalter ausgestattet und arbeitet nicht, wenn sie im Halter sitzt. Nehmen Sie sie aus dem Halter, um sie in Betrieb zu nehmen.
• Wenn die Workstation nicht ordnungsgemäß arbeitet, versuchen Sie, den Griff wieder auf den Halter zu setzen und ihn dann erneut zu entfernen.
• Wenn die Heißluftpistole nach Gebrauch in den Halter gesetzt wird, strömt nicht erwärmte Luft durch, bis sie auf unter 100 °C abgekühlt ist. Lassen Sie diese Abkühlung zu, bevor Sie den Hauptschalter ausschalten.

a) Ein- und Ausschalten

Verwenden Sie den Hauptschalter, um die Stromversorgung ein- und auszuschalten (I: EIN / O: AUS).

b) Temperatur schnell einstellen

Drücken Sie TEMP▲ / ▼, um die Temperatur einzustellen.

Halten Sie die Taste zur schnellen Einstellung gedrückt.

c) Luftstromstärke einstellen

Betätigen Sie den Drehregler AIR- / +, um die Luftstromstärke einzustellen.

d) Düsenspitzen anbringen / entfernen

Verbrennungsgefahr! Lassen Sie die Heißluftpistole vollständig abkühlen, bevor Sie versuchen, die Spitze von der Düse zu entfernen bzw. eine neue daran anzubringen!

• Führen Sie die gewünschte Spitze über die Düse der Heißluftpistole und stellen Sie sicher, dass diese fest sitzt.
• Möchten Sie die Spitze wieder entfernen, so können Sie diese ganz einfach von der Düse abziehen.

Bei Bedarf können Sie zusätzlich die sich an der Spitze befindliche Schraube anziehen bzw. lösen.

e) Kurzbefehl Temperatur / Luftstrom

Standard-Kurzbefehle

Kurzbefehl-Taste Einstellung Beschreibung
Speicher 1 Unbeheizte Luft / 50 % Kühlluft „CL“ / Luftstromanteil
Speicher 2 300 °C / 50 % Temperatur / Luftstrom in Prozent
Speicher 3 400 °C / 50 % Temperatur / Luftstrom in Prozent

Kurzbefehle aufrufen:

Drücken Sie die Kurzbefehl-Taste 1, 2 oder 3, um die Einstellung schnell aufzurufen.

Kurzbefehle speichern:

• Stellen Sie die Temperatur mit den Tasten TEMP▲ / ▼ ein.
• Stellen Sie den Luftstrom mit dem Drehregler AIR- / + ein.
• Halten Sie die Kurzbefehl-Taste 1, 2 oder 3 für 2 Sekunden gedrückt. Das Display blinkt zur Anzeige, dass der Kurzbefehl gespeichert wurde.

f) Bildschirmstatus

Nachstehend finden Sie Beispiele für verschiedene Bildschirmanzeigen, die bei der Verwendung des Geräts erfolgen.

Display Beschreibung
	HochfahrenNach dem Einschalten zeigt das Display kurz die Systemversionsnummer an, bevor das Arbeitsdisplay angezeigt wird.
	Normales ArbeitenDie eingestellte Temperatur beträgt 300 °C.Die Temperatur ist gespeichertDer Luftdurchsatz beträgt 50 %
	Normales ArbeitenDie werkseitige Voreinstellung für die Kurzbefehl-Taste 1 ist die Kühlluftfunktion „C - L“.C - L wird angezeigt, wenn die Temperatur auf <100 °C eingestellt ist.Timer-FunktionIn diesem Beispiel wurde ein Timer für 20 Sekunden eingestellt.Die Heißluftpistole beendet das Aufheizen nach 20 Sekunden und bläst dann nicht erwärmte Luft, bis sie auf unter 100 ^ abgekühlt ist.
	StandbyIn diesem Zustand können Sie Einstellungen vornehmen, ohne die Heißluftpistole zu aktivieren.Die Heißluftpistole wechselt in den Standby-Modus, wenn die Temperatur unter 100 ^ fällt.Die Heißluftpistole beginnt zu arbeiten, wenn Sie den Griff aus dem Halter nehmen.
	Automatische AbschaltungDie Workstation geht nach 30 Minuten im Standby-Modus in den Ruhe-modus über.Drücken Sie eine beliebige Taste, um den Betrieb wieder aufzunehmen.

11. Einstellungen anpassen

a) Einstellungsmenü navigieren

1 2 3 AIR TEMP

Taste Beschreibung

1 Aufwärts

2 Wert speichern und Einstellungsme-nü verlassen

3 Abwärts

▲ Wert erhöhen

▼ Wert verringern

Rufen Sie das Einstellungsmenü wie folgt auf:

1. Halten Sie gleichzeitig die Kurzbefehl-Tasten 1 und 3 für 3 Sekunden gedrückt.

⚠️ Wenn ein Passcode eingestellt wurde, wird „PSd“ im Display angezeigt. Sie müssen zuerst den Passcode eingeben, um auf das Einstellungsmenü zuzugreifen. Weitere Informationen finden Sie im Abschnitt „g) Passcode einstellen „PSd“, auf Seite 16.

1. Drücken Sie die Kurzbefehl-Taste 1 oder 3, um im Einstellungsmenü zu navigieren.
2. Drücken Sie TEMP▲ oder ▼, um die Werte einzustellen.
3. Drücken Sie die Kurzbefehl-Taste 2, um die Einstellungen zu speichern und das Einstellungsmenü zu verlassen.

b) Abschalttimer „Ht“ einstellen

Hinweis

• Wenn die eingestellte Zeit zu gering ist, wird die Heizung beendet, sobald der Timer die Betriebstemperatur erreicht. Experimentieren Sie mit verschiedenen Werten, um die besten Ergebnisse zu erzielen.
• Die Heißluftpistole beendet das Aufheizen nach der eingestellten Zeit. Nicht erwärmte Luft strömt durch, bis sie auf unter 100 °C abgekühlt ist.

• Setzen Sie den Griff auf den Halter und nehmen Sie ihn wieder ab, um den Betrieb nach Ablauf des Timers wieder aufzunehmen.

• Rufen Sie das Einstellungsmenü auf und navigieren Sie zu „Ht“.

• Wählen Sie die Timer-Einstellung als „AUS“, 10 - 900 Sekunden.
• Speichern Sie die Einstellung und verlassen Sie das Menü.

c) Temperatur- / Luftstromeinstellung speichern „Loc“

Sie können die Temperatur und den Luftstrom mit den aktuellen Einstellungen speichern.

1. Stellen Sie zunächst die gewünschte Betriebstemperatur und den Luftstrom an der Workstation ein.
2. Rufen Sie das Einstellungsmenü auf und navigieren Sie zu „Loc“.
3. Wählen Sie die Einstellung als „on“ oder „off“.
4. Speichern Sie die Einstellung und verlassen Sie das Menü. Das Schlosssymbol 🔒 zeigt an, dass die Temperatur / der Luftstrom eingeschaltet ist.

d) Temperatureinheit „C - F“ einstellen

1. Rufen Sie das Einstellungsmenü auf und navigieren Sie zu „C - F“.
2. Wählen Sie die Temperatureinheit als °C oder °F.
3. Speichern Sie die Einstellung und verlassen Sie das Menü.

e) Temperatur kalibrieren „CAL“

Um eine maximale Temperaturgenauigkeit zu erreichen, sollten Sie eine Kalibrierung durchführen. Dadurch wird die angezeigte Temperatur mit der Ist-Temperatur abgeglichen.

1. Stellen Sie eine Betriebstemperatur an der Workstation ein.
2. Nachdem der Luftstrom die eingestellte Temperatur erreicht hat, erfassen Sie mit einem geeigneten Thermometer die Ist-Temperatur.

3. Notieren Sie die Differenz zwischen der Ist-Temperatur und der an der Workstation angezeigten Temperatur.

4. Rufen Sie das Einstellungsmenü auf und navigieren Sie zu „CAL“.

5. Wählen Sie eine Abstufung [-50 bis +50 °C (-90 bis +90 °F)], um welche die Temperatur verschoben werden soll.

Ein Beispiel. Wenn die Heißluft 305 °C beträgt und die Workstation 300 °C anzeigt, stellen Sie einen Wert von -05 °C ein.

1. Speichern Sie die Einstellung und verlassen Sie das Menü.

- 0.5 ℃ CAL

f) Systemtöne aktivieren und deaktivieren „bL“

1. Rufen Sie das Einstellungsmenü auf und navigieren Sie zu „bL“.
2. Wählen Sie die Einstellung als „on“ oder „off“.
3. Speichern Sie die Einstellung und verlassen Sie das Menü.

g) Passcode einstellen „PSd“

Hinweis

• Ein Passcode beschränkt nur den Zugriff auf das Einstellungsmenü, alle anderen Funktionen arbeiten wie gewohnt.
• Wenn Sie den Passcode vergessen haben, geben Sie den Rücksetzcode „906“ ein und stellen Sie dann einen neuen Passcode ein.

Stellen Sie einen Passcode wie folgt ein:

1. Rufen Sie das Einstellungsmenü auf und navigieren Sie zu „PSd“.

2. Drücken Sie TEMP▲ oder ▼, um die Werte einzustellen.

3. Wählen Sie eine Zahl zwischen 001 und 999.

4. Deaktivieren Sie den Passcode, indem Sie den Wert auf „--“ einstellen.

5. Speichern Sie die Einstellung und verlassen Sie das Menü.

h) Werkseitige Standardeinstellungen wiederherstellen „FAC“

Setzt alle Einstellungen auf die Werkseinstellungen zurück:

1. Rufen Sie das Einstellungsmenü auf und navigieren Sie zu „FAC“.
2. Wählen Sie „on“.
3. Speichern Sie die Einstellung und verlassen Sie das Menü.

Standardeinstellungen

Einstellung Standardeinstellungen Beschreibung
Ht AUS Arbeits-Timer
Loc AUS Temperatur speichern
C-F °C
CAL Keine Kompensation Temperaturkalibrierung
bL EIN System-Signalton (EIN / AUS)
PSd AUS Passcode
FAC AUS Werkseitige Standardeinstellungen wiederherstellen
Speicher 1 Unbeheizte Luft / 50 % Kühluft „CL“ / Luftstromanteil
Speicher 2 300 °C / 50 %	Temperatur / Luftstrom in Prozent
Speicher 3 400 °C / 50 %	Temperatur / Luftstrom in Prozent

12. Problembehandlung

Problem	Mögliche Ursache	Maßnahmen zur Behebung
	Es wird keine Temperatur angezeigt.	Wenden Sie sich an unseren technischen Kundendienst oder anderes Fachpersonal.
	Die Höchsttemperatur wurde überschritten.	Verringern Sie den eingestellten Temperaturwert.Schalten Sie die Stromversorgung des Geräts AUS, warten Sie 20 Minuten und schalten Sie sie wieder EIN.Sollte die Fehlermeldung weiterhin angezeigt werden, wenden Sie sich an unseren technischen Kundendienst oder anderes Fachpersonal.
Problem Mögliche Ursache	Maßnahmen zur Behebung
Keine Stromversorgung der Workstation.	Netzkabel ist nicht angeschlossen.	Überprüfen Sie, ob es richtig eingesteckt ist.
	Die Sicherung ist durchgebrannt.	Kontrollieren Sie die Sicherung. Informationen dazu finden Sie in Abschnitt „13. austauschen“ auf Seite 18.

Sicherung

13. Sicherung austauschen

Lassen Sie die Heißluftpistole und den Lötkolben vollständig abkühlen, schalten Sie dann den Hauptschalter aus und ziehen Sie den Netzstecker.

1. Entfernen Sie die Abdeckung über dem Sicherungshalter, die auf der Rückseite des Geräts zu finden ist.
2. Nehmen Sie nun ein stumpfes Werkzeug (z. B. einen Schlitzschraubendreher) zur Hand und hebeln Sie die Sicherung vorsichtig heraus.
3. Kontrollieren Sie die Sicherung mit Hilfe eines Messgeräts (z. B. mit einem Digitalmultimeter) auf elektrischen Durchgang.
4. Sollte die Sicherung defekt sein, ersetzen Sie sie durch eine Sicherung desselben Typs. Informationen zum Sicherungstyp finden Sie im Abschnitt „Technische Daten“.

Verwenden Sie niemals eine Sicherung mit anderen Spezifikationen. Sehen Sie auch von der Überbrückung einer defekten Sicherung dringend ab! Neben der Möglichkeit eines Brandes besteht auch die Gefahr eines tödlichen Stromschlags!

1. Setzen Sie jetzt die neue Sicherung ein. Achten Sie dabei darauf, dass sie hörbar einrastet, und bringen Sie die Schutzabdeckung wieder an.
2. Schließen Sie dann die Workstation wieder an der Steckdose an und schalten Sie sie ein.

Sollte die Sicherung gleich nach dem Einschalten erneut durchbrennen, trennen Sie die Workstation von der Stromversorgung und lassen Sie sie von einem Elektrofachmann überprüfen.

14. Pflege und Reinigung

Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder andere chemische Lösungsmittel, da diese zu Schäden am Gehäuse und zu Fehlfunktionen führen können.

• Das Gerät und die Heißluftpistole sind generell wartungsfrei. Trennen Sie das Produkt vor der Durchführung etwaiger Reinigungsarbeiten stets von der Stromversorgung und lassen Sie es vollständig abkühlen.
• Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.

15. Entsorgung

Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen ist.

Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die Endnutzer sind verpflichtet, Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen.

Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknahme von Altgeräten verpflichtet. Conrad stellt Ihnen folgende kostenlose Rückgabemöglichkeiten zur Verfügung (weitere Informationen auf unserer Internet-Seite):

• in unseren Conrad-Filialen
• in den von Conrad geschaffenen Sammelstellen
- in den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern und Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen

Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der Endnutzer verantwortlich.

Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pflichten für die Altgeräte-Rückgabe und das Altgeräte-Recycling gelten.

16. Technische Daten

Betriebsspannung....230 V/AC, 50 Hz

Leistungsaufnahme max. 800 W

Schutzklasse ....I

Luftdurchsatz....30 - 120 l/min

Heißluft-Temperaturbereich....+100 °C bis +500 °C

Aufheizzeit....Aufheizen auf 300 °C in ca. 35 Sekunden

Sicherungstyp....T5A, 250 V

Betriebsbedingungen....0 bis +40 °C, <80 % rF (nicht kondensierend)

Lagerbedingungen....-20 bis +80 °C, <80 % rF (nicht kondensierend)

Netzkabel....143 cm (ohne Stecker)

Kabel Heißluftpistole....93 cm

Abmessungen (B x H x T) 90 x 140 x 210 mm (ohne Halter)

140 x 142 x 210 mm (mit Heißluftpistole und Halter)

Gewicht....1,46 kg (mit Heißluftpistole und Düsen)

Page

16. Technische gegevens

D Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung oder die Erfassung in elektronischen Datenverarbeitungsanlagen bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. Copyright 2022 by Conrad Electronic SE.
