Type de produit	Jumelles
Marque	Bushnell
Modèle	PowerView 2 10x42
Grossissement	10x
Diamètre de l'objectif	42 mm
Type de prismes	Toit
Champ de vision	98 m à 1000 m
Pupille de sortie	3,5 mm
Dégagement oculaire	19 mm
Mise au point minimale	2,4 m
Longueur	148 mm
Poids	634 g
Traitement des lentilles	Multicouche antireflet
Montage sur trépied	Oui (via adaptateur)
Alimentation	Aucune (optique pure)
Garantie	Ironclad à vie (limitée)
Accessoires inclus	Sangle, sac microfibre, cache-objectifs
Réglage dioptrique	Oui (sur œilleton droit)
Distance interpupillaire	Ajustable
Œilletons	Rotatifs réglables

FOIRE AUX QUESTIONS - PowerView 2 BUSHNELL

Comment régler la distance interpupillaire sur les jumelles Bushnell PowerView 2 ?

Pour ajuster la distance interpupillaire, regardez à travers les jumelles et rapprochez ou écartez les deux côtés jusqu'à obtenir une seule image sans zone d'ombre. Cela correspond à l'écart entre vos pupilles.

Comment utiliser le réglage dioptrique ?

Le réglage dioptrique compense les différences de vision entre vos yeux. Couvrez d'abord l'objectif droit, faites la mise au point avec la molette centrale, puis couvrez l'objectif gauche et tournez la bague de dioptrie (sous l'œilleton droit) pour obtenir la netteté.

Quel est le meilleur moyen de nettoyer les lentilles ?

Soufflez d'abord la poussière, puis utilisez le chiffon microfibre fourni en effectuant des mouvements circulaires. Pour les taches, humidifiez légèrement le chiffon avec de l'alcool isopropylique ou un liquide pour optiques. N'utilisez jamais de produits ménagers.

Puis-je monter les jumelles sur un trépied ?

Oui, pour les modèles non compacts (comme le 10x42). Retirez le capuchon du manchon fileté (1/4-20UNC) au niveau de la charnière centrale et utilisez un adaptateur de trépied compatible (par exemple Bushnell n°161002CM).

Quelle est la garantie des jumelles Bushnell PowerView 2 ?

Les produits fabriqués à partir d'avril 2017 bénéficient de la garantie Bushnell Ironclad, une garantie à vie totale qui couvre les défauts de fabrication et de matériaux pour la durée de vie du produit (voir site pour la durée spécifique). Elle est transférable et ne nécessite pas de reçu.

Comment fixer la sangle fournie ?

Passez les extrémités de la sangle dans les attaches de chaque côté des jumelles, puis repassez-les dans la boucle en plastique pour les sécuriser. Ajustez la longueur pour que les jumelles pendent à la hauteur souhaitée.

Que faire si l'image est floue d'un côté ?

Vérifiez d'abord que la mise au point centrale est nette sur un objet lointain. Ensuite, utilisez le réglage dioptrique pour ajuster l'œil droit. Si le problème persiste, assurez-vous que la distance interpupillaire est correcte.

Puis-je porter des lunettes en utilisant ces jumelles ?

Oui, laissez les œilletons en position basse (ou pliés) pour rapprocher vos yeux des lentilles et voir le champ complet. Les œilletons rotatifs permettent un ajustement pour les porteurs de lunettes.

Quels sont les différents modèles de la gamme PowerView 2 ?

La gamme comprend des modèles compacts (8x21, 8x42, 10x25, 16x32) et grand format (10x42, 10x50, 12x50, 20x50). Les spécifications varient en termes de grossissement, diamètre, poids et champ de vision.

Où trouver la notice d'utilisation complète ?

La notice complète est disponible gratuitement au format PDF sur notice-facile.com. Vous pouvez la télécharger ou demander une traduction dans votre langue en fournissant votre adresse email.

MODE D'EMPLOI PowerView 2 BUSHNELL

Adaptateur détérior*D

Objectifs E

Baguedereglage

de la dioptrie

sous le capuchon

(les modèles compacts ne sont)

pas d'adaptations sur trépied)

Nous vous remercions de nous avoir fait confiance en achetant les nouvelles jumelles Bushnell® PowerView® 2.

Ce manuel vous expliquera comment régler les jumelles à votre vue, ainsi que l'entretien de cet instrument, afin de vous permettre d'obtenir une expérience visuelle optimale. Lisez attentivement les instructions avant d'utiliser vos jumelles.

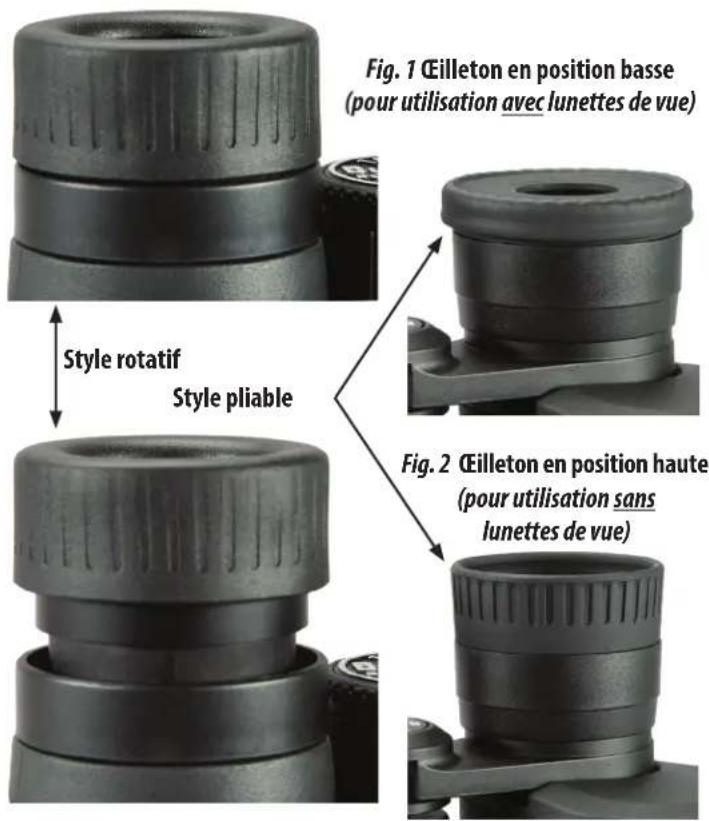

RéGLAGE DE L'CELLETON

Vos jumelles Bushnell PowerView 2 sont équipées de deux œilletons rotatifs pour votre confort visuel et pour vous protéger de la lumière extérieure. Si vous devez porter des lunettes lors de l'utilisation des jumelles, laissez l'œilleton en position « basse » (ou, pour les modèles avec des œilletons de style pliable, pliez-les) (Fig. 1, page suivante). Pour une utilisation sans lunettes de vue ni lunettes de soleil, faites pivoter les œilletons (ou, pour les modèles avec œilletons de style pliable, laissez-les simplement en place) (Fig. 2). Ceci éloignera vos yeux des lentilles oculaires de la jumelle, à la bonne distance de dégagement oculaire, vous permettant de voir le champ de vision complet.

Ajustement de la distance interpupillaire

La distance entre les deux pupilles de vos yeux, également appelée « écart pupillaire », varie d'une personne à une autre. Pour régler les jumelles selon votre distance interpupillaire, ou « largeur d'œil à œil »:

1. Orientez les jumelles vers un mur blanc ou une partie blanche dans le ciel. Tenez les jumelles et regardez à travers comme vous le feriez normalement. Ne vous préoccupez pas encore de la mise au point.
2. Tenez fermement les jumelles de chaque côté. Rapprochez ou éloignez les côtés gauche et droit (Fig. 3, page suivante) jusqu'à ce que vous puissiez voir une seule image sans zone d'ombre.

1. Ajustez les oeilletons et la distance interpupillaire en suivant les instructions des sections précédentes.
2. À l'aide du cache objectif intégré ou de votre main, couvrez l'optique droite des jumelles.
3. À l'aide de la roulette de mise au point, faites la mise au point sur un objet lointain doté de nombreux détails (par exemple, un mur de briques, la branche d'un arbre, etc.) jusqu'à ce que celui-ci soit le plus net possible lorsque vous regardez dans la partie gauche des jumelles.

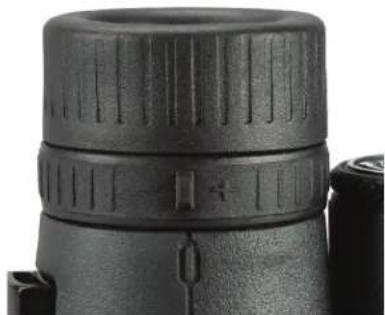

Fig.4 Bague de réglage dioptrique (Modèle à prisme de toit 10x42 illustré)

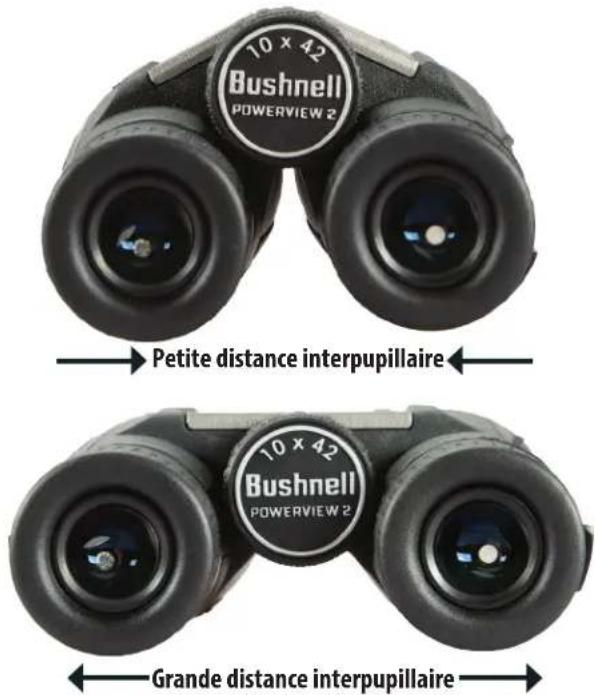

Fig.3 Ajustement de la distance interpupillaire

1. Retirez le cache de la lentille droite et couvrez la lentille gauche tout en continuant d'observer le même objet.
2. Tournez la bague de réglage de la dioptrie (PAS la molette de mise au point centrale) située directement sous l'oeilleton droit (Fig. 4) pour permettre l'objet au point dans le cote droit des jumelles. Remarque: Sur les modèles compacts 10x et 16x il n'y a pas de bague; tournez l'oeilleton entier pour régler la dioptrie. Evitez de trop tourner ou de forcer sur le mécanisme de dioptrie. Si vous ne parvenez pas à régler la bague de dioptrie/l'oeilleton afin de mettre l'objet au point pour votre œil droit, assurez-vous que le côté gauche est toujours mis au point (recommencez les étapes 2 à 4 si nécessaire). Le réglage de la dioptrie offre essentiellement une « mise au point précise » d'un côté des jumelles (droit uniquement) pour permettre de légères différences de vision entre votre œil droit et votre œil gauche.
3. Vos jumelles sont maintenant ajustées à votre vue. Vous pouvez à présent effectuer la mise au point de n'importe quel objet en tournant tout simplement la roulette centrale de mise au point. Prenez note de votre réglage de dioptrie (position des marques plus et moins sur la bague de dioptrie par rapport au repère sur les jumelles sous la bague) pour référence future si la bague est déplacée accidentellement ou par une autre personne utilisant vos jumelles.

Attaches de la SANGLE

Pour fixer la bandoulière, faites passer les extrémités de celle-ci dans les attaches prévues à cet effet (Fig. 5) de chaque côté des jumelles, puis de nouveau dans la boucle en plastique de la bandoulière (Fig. 6). Ajustez la position des jumelles à votre goût sur votre poitrine tandis qu'elles pendent autour de votre cou, en changeant la longueur de la partie de la bandoulière qui passe dans les attaches et dans la boucle d'une longueur égale de chaque côté. Si vous préférez utiliser une bandoulière dotée d'anneaux métalliques, fixez-les à la fermeture en plastique située sur les attaches de la bandoulière et non directement sur l'attache, pour éviter que les anneaux n'endommagent la finition des jumelles.

Fig.5 Attache de bandoulière

Fig.6 Attache et boucle

Montage sur trépied (les modèles compacts ne sont pas adaptables sur trépied)

Pour fixer les jumelles sur un trépied ou monopode, dévissez (modèle 10x42) ou retirez le capuchon (modèles (10x50, 12x50, 20x50)) qui couvre le manchon à vis (1/4-20UNC) à l'extrémité de la charnière centrale (Fig. 7) et déposez-le en lieu sûr. Utilisez un adaptateur de trépied pour jumelles compatible (support à angle de 90) tel que le modèle Bushnell n° 161002CM, pour fixer vos jumelles PowerView 2 intégrale en position horizontale sur un trépied standard afin d'obtenir une image stable lors de l'observation prolongée.

Fig. 7 Manchon de fixation du trépied avec capuchon

Optiques avec traitement multicouche

Tous les modèles ont des lentilles avec plusieurs couches microthinnes de revêtement antireflet. Cela permet une transmission de lumière accrue pour une image plus lumineuse et plus claire. Il est important de prendre soin de vos jumelles pour éviter d'endommager ces revêtements de lentilles qui pourrait être causés par des méthodes de nettoyage inappropriées.

Nettoyage

1. Tout d'abord, soufflez ou époussetez la poussière ou les saletés qui encombrent l'objet (à l'aide d'un gaz dépoussierant ou d'un pinceau de nettoyage optique doux).
2. Pour retirer les impuretés ou traces de doigts, nettoyez avec le doux sac de rangement (en tissu microfibre lavable) fourni, en frottant à l'aide de mouvements circulaires. L'utilisation d'un chiffon rêche (comme les papiers absorbants) ou un frottement non nécessaire peut rayer la surface de l'objectif et causer tout ou tard des dégâts permanents. Le sac de rangement/tissu en microfibre fourni avec vos jumelles convient parfaitement au nettoyage régulier de vos optiques. Il vous suffit de souffler légèrement sur l'objectif pour apporter un peu d'humidité, puis de frotter délicatement avec la lingette en microfibre.
3. Pour un nettoyage plus complet, vous pouvez également utiliser un chiffon spécial et du liquide de nettoyage pour objectif photographique, ou de l'alcool isopropylique. Appliquez toujours le liquide sur la lingette, jamais directement sur l'objectif.
4. Pour éviter d'endommager les revêtements optiques sur les surfaces des lentilles de la jumelle, n'utilisez jamais de liquides ménagers de nettoyage des vitres. Évitez d'utiliser des mouchoirs en papier ou des vêtements qui peuvent contenir des fibres abrasives et retenir les huiles ou la saleté.

Entretien des optiques

1. Grâce à un entretien approprié à tout instrument optique de pointe, vous pourrez profiter de vos jumelles Bushnell PowerView 2 pendant de longues années.
2. Evitez les chocs violents. Posez délicatement vos jumelles sur les surfaces dures.
3. Tirez sur la sangle après l'avoir fixée pour vous assurer qu'elle est bien attachée aux jumelles avant de mettre ces dernières autour de votre cou.
4. Rangez vos jumelles dans un endroit frais et sec autant que possible.

Caractéristiques techniques

UGS	Taille du chassis	Grossissement	Diamètre de l'objet	Type de prismes	Champ de vision ft@1000 yds/m@1000 m)	Pupille de sortie (mm)	Dégagement oculaire (mm)	Mise au point minimale (au mètre)	Longueur (po/mm)	Poids (oz./g)
PWV1025	Compact	10x	25 mm	Toit	300 / 100	2,2	11	11/3,3	4,5/115	9,2/260
PWV1632	Compact	16 x	32 mm	Toit	180 / 60	1,8	12	17,5/5,3	5,5/140	10,9/309
PWV1042	Grand	10x	42 mm	Toit	295 / 98	3,5	19	8/2,4	5,8/148	22,4/634
PWV1050	Grand	10x	50 mm	Porro	350 / 117	4,8	18	24/7,3	6,5/165	27,8/788
PWV1250	Grand	12 x	50 mm	Porro	262 /87	4,0	11	24/7,3	6,7/170	28,4/805
PWV2050	Grand	20 x	50 mm	Porro	165 / 55	2,3	15	30/9,1	6,7/171	28,5/809
PWV821	Compact	8x	21 MM	Tiot Pliant	378 / 115	2,6	10	21/6,4	3,7/95	7,2/205
PWV842	Compact	8x	42 MM	Tiot	290 / 88	4,4	16	25/7,6	5,9/150	23/652

Les produits fabriqués à partir d'avril 2017 sont couverts par la garantie Bushnell Ironclad. La garantie Ironclad est une garantie à vie totale, qui couvre l'ensemble de la durée de vie du produit. Chacun de nos produits dispose d'une durée de vie définie, comprise entre 1 et 30 ans. La durée de vie de ce produit est consultable à l'adresse ci-dessous ou sur la page spécifique à ce produit sur le site Bushnell.

Nous garantissons que ce produit est exempt de défauts de fabrication et de matériaux défectueux, et qu'il répond à toutes les normes de performances définies pour la durée de vie de ce produit. Si ce produit ne fonctionne pas comme il le devrait en raison d'un défaut couvert par cette garantie, le produit sera remplaçé ou réparé gratuitement (à notre discrétion), et vous sera réexpédié sans frais. Cette garantie est entièrement transférable et ne nécessite aucun reçu, carte de garantie ou enregistrement du produit. Cette garantie ne couvre aucun des éléments suivants : composants électroniques ; piles et batteries ; dégâts esthétiques ; dommages causés par un défaut d'entretien du produit ; perte ; vol ; dommages résultat d'une réparation, d'une modification ou d'un démontage non autorisé ; dommages, utilisation mauvaise et/ou abusive intentionnelle ; usure normale du produit ou de ses composants. Si la date de fabrication ou tout autre numéro de série sont reliés du produit, la garantie sera annulée.

Pour consulter la garantie complète ou trouver des informations sur les services de garantie à votre disposition, visitez notre site Web à l'adresse www.bushnell.com/warranty. Vous pouvez également nous demander une copie de la garantie en nous appelant au 1-800-423-3537, ou en nous écrivant à l'une des adresses suivantes :

AUX ETATS-UNIS. Envoyer à: AU CANADA. Envoyer à:

Pour les produits achetés en dehors des États-Unis ou du Canada, veuillez contacter votre revendeur local pour connaître les informations de garantie applicables.

Cette garantie vous octroie des droits spécifiques.

Vos droits peuvent varier en fonction des pays.
