MANUALE UTENTE PowerView 2 BUSHNELL

Lente oculare A
Manopola centrale di messa a fuoco	B
Conchiglie oculari C
Presa dell'adattatore per treppiede*	D
Lente dell'obiettivo E
Anello di regolazione diottrica	F

*sotto al cappuccio (i modelli compatti non sono adattabili al treppiede)

Grazie per aver acquistato i nuovi binocoli Bushnell® PowerView® 2.

Nel presente manualeiene ilustrato come regolare il binocolo per ottimizzare l'esperienza di visione e come prendersi cura di quello strumento. Prima di utilizzato il binocolo, leggere attendamente le istruzioni.

DANGER

NON GUARDARE MAI IL SOLE DIRITTAMENTE CON IL BINOCOLO POICHE PUO CAUSARE GRAVI DANNI AGLI OCCHI

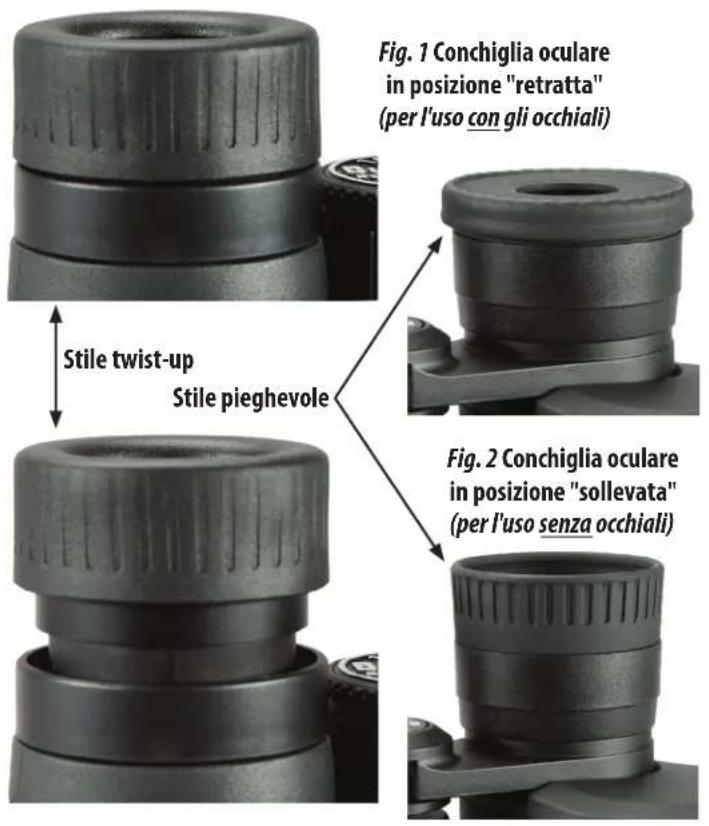

REGOLAZIONE DELLA CONCHIGLIA OCULARE

Il binocolo Bushnell PowerView 2 è dotato di consortile oculari retratti che assicurano una comoda osservazione dell'intera immagine e aiutano a escludere la luce estranea. Se è necessario indossare gli occhiali quando si utilizza il binocolo, lasciare l'oculare in posizione "retratta" (oppure, per i modelli con oculari pieghevoli, piegarli verso il basso) (Fig. 1, pagina successiva). Per l'uso senza occhiali da vista o da sole, svitare le consortile oculari (o, per i modelli con consortile oculari pieghevoli, lasciarle semplicamente solvate) (Fig. 2). In quello modo gli occhi saranno più lontani dalle lenti oculari del binocolo e sare possibile vedere l'intero Campo visivo, alla corretta distanza di rilievo oculare.

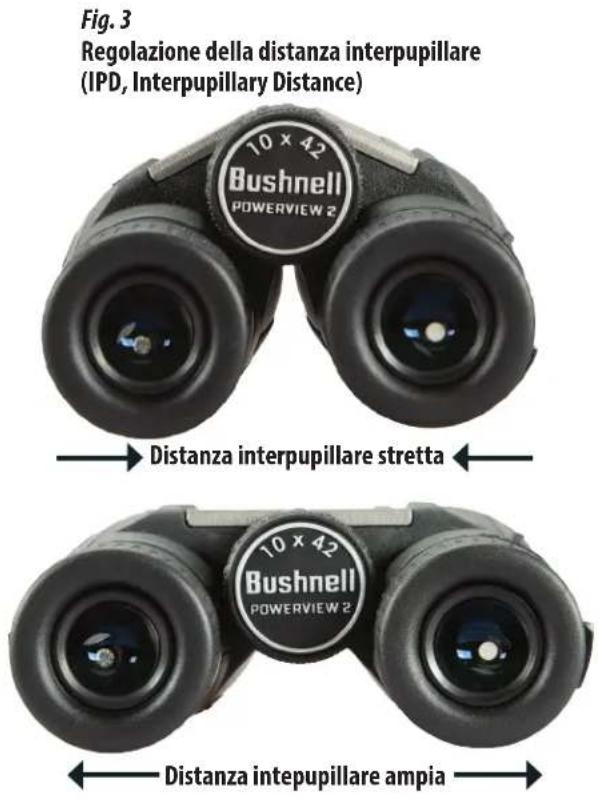

REGOLAZIONE DELLA DISTANZA INTERPUPILLARE

La distanza tra le pupille degli occhi, denominata "distanza interpupillare", varia da una persona all'altra. Per regolare il binocolo in base alla propria distanza interpupillare o alla larghezza tra gli occhi, seguire la procedura descritta.

1. Puntare il binocolo verso una parete bianca o un'area vuota del cielo. Guardare attraverso il binocolo come si sarebbe normalmente. Non preoccuparsi più della messa a fuoco.
2. Afferrare saldamente il binocolo dai lati. Avicinare i lati destro e sinistro o allontanarli (Fig. 3, pagina successiva) sono a quando non si vede una sola immagine, allazone d'ombra.

REGOLAZIONE DIOTTRICA E DELLA MESSA A FUOCO

1. Regolare le conchiglie oculari e la distanza interpupillare, come descripto delle sezioni precedenti.
2. Utilizzato il coprilente attaccato o la mano, coprire la lente dell'obiettivo sul lato destro del binocolo.
3. Usando la manopola centrale di messa a fuoco,METTERA fuoco un oggetto distante ricco di particolari (ad esempio, un muro di mattoni, i rami di un albero e cosi via) finché non appeare il più nitido possibile guardandolo atraverso il lato sinistro del binocolo.

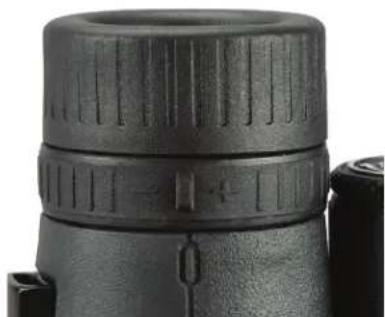

Fig. 4 Anello di regolazione diottrica (ll modello presentato è con prisma a fatto 10 × 42 )

1. Scopire la lente dell'obiettivo sul lato destro e coprire quella sul lato sinistro, continuando a guardare lo stesso oggetto.
2. Ruotare l'anello di regolazione diottrica (NON la manopola centrale di messa a fuoco) situato sotto la coppa oculare destra (Fig. 4) per mettere a fuco l'oggetto sul lato destro del binocolo. Nota: sui modelli compatti 10x e 16x , non c' e anello; ruotare l'intera coppa oculare per regolare la diottria. Evitare di ruotareccessivamente o di forzare il meccanismo diottrico. Se non si riesce a mettere a fuco l'oggetto con l'occhio destro regolando I'anello di regolazione diottrica/la coppa oculare, assicurarsi che il lato sinistro sia più a fuoco. Se necessario, ripetere i passaggi da 2 a 4. La regolazione diottrica fornisce essentialmente la "messa a fuoco fine" su un lato del binocolo (solo destro) per tenere conte delle lievi differenze nella vista tra l'occhio sinistro e quello destro.
3. A Anything puto il binocolo dovrebbbe essere regolato per i propri occhi. E ora possibile eseguir la messa a fuoco per qualsiasi distanza ruotando simplicamente la manopola centrale di messa a fuoco. Prendere nota dell'impostazione diottrica (posizione dei segni più e meno sull'anello di regolazione diottrica rispetto alla tacco indice sotto l'anello del binocolo) per riferimento futuro nel caso in cui I'anello venga spostato per erre o da un'altra persona che utilizza il binocolo.

ACCESSORIO TRACOLLA

Per fissare la trabcolla, insere le estremità della trabcolla negli occhielli (Fig. 5) su ciascun lato del binocolo, quando farle passare indietro attraverso la fibbia di plastica sulla cinghia (Fig. 6). Regolare la posizione del binocolo sul petto in base alle proprie preferenze, modificando la lunghezza della parte di cinghia che passaattraverso la guida e la fibbia di una misura uguale su entrambi i lati. Se si preferisceutilizzare una trabcolla non originale dotata di anelli in metallo, fissarli a una fascetta di plastica posta sugli occhielli della cinghia anziché fissarla direttamente sugli occhielli in modo da evitare di danneggiare la finitura del binocolo a causa del contatto con gli anelli.

Fig. 5 Occhiello per la tracolla
Fig.6 Cinghiae fibbia

MONTAGGIO SU TREPPIEDE (i modelli compatti non sono adattabili al treppiede)

Per montare il binocolo su un treppiede o un monopiede, allentare (modello 10x42) o rimuovere (modelli (10x50, 12x50, 20x50) il tappo che copre la presa filettata (1/4-20UNC) all'estremità della cerniera centrale (Fig. 7) e riporlo in un luogo sicuro. Utilizzato un adattatore per treppiede compatibile (staffa a 90^ gradi), come ad esempio il modello n. 161002CM di Bushnell, per fissare il binocolo PowerView 2 in Scala reale a qualsiasi treppiede standard in posizione orizzontale in modo da garantire che, durante l'osservazione prolongata, l'imagine sia stabile.

Fig. 7 Tappo di fissaggio del treppiede

OTTICA CON RIVESTIMENO MULTISTRATO

Tutti i modelli sono dotati di lenti con rivestimento antiriflesso multistrato microsottile. Questo consente una maggiore trasmissione della luce per un'immagine più luminosa e più chiara. è importante prendersi cura del proprio binocolo per evitare danni a quosti rivestimenti delle lenti che potrebbero essere causati da metodi di pulizia impropri.

PULIZIA

1. Innanzitutto rimuovere polvere e detriti sulle lenti soffiando o spazzolando (con "aria compressa" o una spazzola morbida per lenti).
2. Per rimuovere la sporcizia o le imprime digitali, pulire con la custodia morbida in dotazione (in panno di microfibia lavabile), strofinando con movimento circolare. L'utilizzo di un panno ruvido (compresi asciugamani di carta) o l'ecessivo strofinamento cui graffiare la superficie delle lenti e causare danni permanenti. La custodia o il panno in microfibia in dotazione sono ideali per la pulizia ordinaria delle ottiche. E sufficiente inumidire la lente con il fiato e strofinarla delicatamente con il panno in microfibia.
3. Per una pulizia più accurata, possono essere utilizzati dei tessuti specifici per obietti fotografici e detergenti liquidi per la pulizia di obiettivi di tipo fotografico o alcol isopropilico. Applicare sempre il fluido sul panno e mai direttamente sulle lenti.
4. Per evitare possibili danni ai rivestimenti ottici sulle superfici delle lenti del binocolo, non utilizzato detergenti per i vetri di casa. Non utilizzato fazzoletti di carta o panni che potrebbero contenere abrasivi e trattenero olio o sporcizia.

MANUTENZIONE DELLE OTTICHE

1. Il binocolo Bushnell PowerView 2 assicura lunga durata senza inconvenienti se si eseguono le normali procedure di pulizia e manutenzione necessarie per qualiasi alte strumento ottico di precisione.
2. Evitare il contatto con oggetti affilati. Sulle superfici dure appoggiare il binocolo delicatamente.
3. Tirare la tracolla bajo averla allacciata e assicurarsi che sua fissata saldamente al binocolo prima di systemarlo intorno al collo.
4. Conservare il binocolo in un luogo fresco e asciutto, quando possibile.

Specifiche tecniche

SKU	Dimensionel telao	Ingrandimento	Diametro obiettivo	Sistema prisma	Campo visivo: piedia a 1.000 iarde/ ma 1.000 m	Pupilla di uscita (mm)	Rilievo oculare (mm)	Distanza minima di focalizzazione (piedi/m)	Lunghezza (pollici/mm)	Peso (once/g)
PWV1025	Compatta	10x	25 mm	A fetto	300 / 100	2,2	11	11 / 3,3	4,5/115	9,2 / 260
PWV1632 Compatta 16x 32 mm A fetto 180 / 60 1,8 12 17,5 /5,3 5,5/140 10,9/ 309
PWV1042	Grande	10x	42 mm	A fetto	295 / 98	3,5	19	8 / 2,4	5,8/148	22,4 / 634
PWV1050	Grande	10x	50 mm	Porro	350 / 117	4,8	18	24 / 7,3	6,5/165	27,8 / 788
PWV1250	Grande	12x	50 mm	Porro	262 /87	4,0	11	24 / 7,3	6,7/170	28,4 / 805
PWV2050	Grande	20x	50 mm	Porro	165 / 55	2,3	15	30 / 9,1	6,7/171	28,5 / 809
PWV821	Compatta	8x	21 MM	Tetto a soffietto	378 / 115	2,6	10	21 / 6,4	3,7/95	7,2 / 205
PWV842	Compatta	8x	42 MM	A fetto	290 / 88	4,4	16	25 / 7,6	5,9/150	23 / 652

Bushnell

IRONCLAD WARRANTY

ENGINEERED

TO LAST

I prodotti fabbricati a partire da aprile 2017 sono coperti alla Garanzia Bushnell Ironclad. La Garanzia Ironclad è una garanzia a vita completa che copre la vita utile di quello prodotto. Ogni prodotto ha una durata di vita definita, che può variarde 1 a 30 anni. La durata di quello prodotto è riportata sul site Web elencato di seguito e/o sulla pagina Web Bushnell specifica di quello prodotto.

Si garantisce che questo prodotto è esente da difetti di materiali e di lavorazione e che soddisferà tutti gli standard di prestazioni rappresentati per tutte la durata di vita del prodotto. Se questo prodotto non funziona correttamente a causa di un difetto coperto provvederemo, a nostra esclusiva discrezione, a ripararlo o sostuirlo e rispedirlo Gratisamente. Questa garanzia è Completely traferibile e non richiede ricevuta, sched a garanzia o registrarazione del prodotto. La presente garanzia non copre quanto segue: componenti elettronici, batterie, danni estetici, danni causati alla mancata corretta manutenzione del prodotto, perdita, furto, danni dovuti a riparazione, modifica o smontaggio non autorizzati, danni intenzionali, uso improprio o abuso e normale usura. La presente Garanzia decade se la data stampata o altri codici di serializzazione sono stati rimossi dal prodotto.

Per visualizzare la garanzia completa e trovare dettagli su come richiedere l'assistenza in garanzia, visitare il nostro除去 Web all'indirizzo www.bushnell.com/warranty. In alternatively, è possibile richiedere una copia della garanzia chiamandoci al numero 1-800-423-3537 o scrivendoci a uno dei seguenti indirizzi:

Negli U.S.A. spedire a: In CANADA spedire a:

Per prodotti acquistati fuori da Stati Uniti o Canada, contattare il proprio rivenditore per le relative informazioni sulla garanzia.

Questa garanzia ti offre diritti legali specifici.

Il cliente potrebbe ave altri diritti, che variano da paese a paese.
