MODE D'EMPLOI Elite e2 BUSHNELL

Vous venez de révolutionner votre vision du monde.

Un seul coup d'œil à travers vos nouvelles jumelles de précision Elite et c'est clair, le monde n'a jamais été aussi net et lumineux. Vous tenez entre vos mains l'optique de perfection. Ce qui vous atteint à la vitesse de la lumière, c'est plus d'un demi-siècle de recherche et de développement, une technologie innovante et une détermination à fabriquer les instruments optiques les meilleurs et les plus complets dans chacune de nos catégories de produits.

Précision optique. Perfection d'observation. Des normes de conception intransigeantes. Félicitations pour votre achat d'un instrument optique de précision Elite.

Optique de précision Elite de Bushnell. Des produits nés d'une détermination à associer la tradition et l'innovation pour créer les instruments optiques les plus nets, clairs et lumineux de leur classe. Les performances suprêmes sur le terrain des optiques de précision Elite ne craignent aucune comparaison. L'optique de précision Elite de Bushnell – les performances optiques suprêmes pour le sport.

Merci d'avoir acheté ces nouvelles jumelles Elite ^TM . Cet instrument de précision combine des matériaux optiques, un savoir faire et une technologie d'exception pour créer parmi les meilleures jumelles au monde. En plus du traitement de lentille hydrophobe Rainguard*, une exclusivité Bushnell, les jumelles Elite e^2 bénéficient de la technologie XTR. Il s'agit d'un système de traitement des lentilles et des prismes offrant un degré maximal de transmission de lumière et de fidélité des couleurs. La lentille asphérique interne fabriquée par notre procédé de fusion hybride évolué assure une netteté uniforme sur tout le champ de vision. Le châssis Elite e^2 est fabriqué en magnésium pour limiter le poids (jusqu'à 20% plus léger que pour d'autres jumelles haut de gamme), sans compromettre la solidité.

Ce manuel explique comment régler les jumelles en fonction des yeux et comment assurer leur entretien, afin d'obtenir des résultats optimum. Lire ces instructions avec attention avant d'utiliser les jumelles.

RÉGLAGES EN FONCTION DES YEUX

Réglage de la distance entre les yeux

La distance entre les yeux, appelée « distance interpupillaire », varie d'une personne à l'autre. Pour aligner parfaitement

la lentille sur l'œil, effectuer ce qui suit.

1. Tenir les jumelles en position d'observation normale.

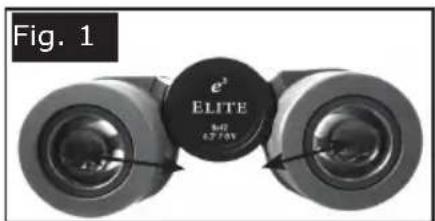

2. Saisir fermement chaque fût. Rapprocher ou écarter les fûts l'un de l'autre (Fig. 1) jusqu'à ne plus voir qu'un champ circulaire unique. Veiller à toujours remettre les jumelles dans cette position avant de les utiliser.

Réglage de la distance interpupillaire

Réglage en fonction de l'acuité visuelle

Comme l'acuité visuelle varie d'une personne à l'autre, les jumelles Bushnell Elite e ^2 comportent une fonction de réglage dioptrique permettant un ajustement fin des jumelles à la vue de chacun. Suivre les instructions de mise au point à la page suivante.

MISE AU POINT

1. Régler la distance interpupillaire (Fig. 1) jusqu'à ne plus voir qu'une image circulaire unique.
2. La bague de réglage dioptrique est placée directement sous la molette de mise au point centrale. Pour déverrouiller le réglage dioptrique, tirer la bague tout droit vers le haut (Fig. 2).
3. Vérifier que le réglage dioptrique est sur « zéro » (languette centrale de la bague dioptrique alignée sur le repère). Garder les deux yeux ouverts en permanence.
4. À l'aide du capuchon de lentille ou de la main, couvrir la lentille d'objectif (avant) du côté droit des jumelles tout en observant à travers les oculaires.
5. À l'aide de la molette centrale, mettre au point sur un objet éloigné (mur en briques, branche d'arbre, par ex.) de manière à ce qu'il soit le plus net possible du côté gauche.
6. Découvrir la lentille d'objectif droite et couvrir la lentille d'objectif gauche tout en continuant à observer le même objet.
7. Tourner la bague de réglage dioptrique déverrouillée pour effectuer la mise au point sur l'objet du côté droit des jumelles. Éviter de tourner excessivement ou de forcer sur le mécanisme dioptrique. Si le réglage de la bague dioptrique ne permet pas la mise au point du côté droit, vérifier que la mise au point est toujours correcte à gauche et que la molette centrale n'a pas été bougée. Le réglage dioptrique ne concerne que le côté droit.
8. Une fois la bague dioptrique réglée en fonction de la vue, repousser la bague de réglage dioptrique vers l'arrière pour la verrouiller en place (Fig. 3).
9. Les jumelles sont à présent réglées en fonction des yeux. Pour mettre au point sur une quelconque distance, il suffit maintenant de tourner la molette de mise au point centrale. Noter le réglage dioptrique effectué (point de la graduation +/- de la bague dioptrique aligné sur le repère) pour référence ultérieure.
10. Les jumelles Elite 2 comportent également une fonction spéciale de verrouillage de la mise au point. La bague de réglage dioptrique étant enfoncée et verrouillée, enfoncer la molette de mise au point de manière à ce que la bande vert ne soit plus visible (Fig 4). Ceci est utile pour observer un sujet à une distance fixe pendant une durée prolongée, pour éviter de heurter ou déregler par accident le réglage de mise au point ou pour passer les jumelles à un groupe de personnes observant le même sujet.

Bague de réglage dioptrique déverrouillée

Bague de réglage dioptrique verrouillée

Molette de mise au point verrouillée

RÉGLAGE DES ŒILLETONS : (Fig. 5 et 6)

Les jumelles Bushnell Elite e^2 comportent des œilletons pivotants conçus pour offrir un grand confort et exclure la lumière indésirable. Pour les observateurs ne portant pas de lunettes, tourner les œilletons vers le haut, dans le sens inverse des aiguilles d'une montre, jusqu'à les enclencher en position « haute » (Fig. 5). Avec des lunettes, s'assurer que les œilletons sont en position basse, ce qui rapproche les yeux des oculaires et permet de voir le champ de vision en entier. Pour abaisser les œilletons depuis la position « haute », les tourner dans le sens des aiguilles d'une montre tout en poussant légèrement vers le bas (Fig. 6). Les œilletons peuvent également être laissés en position « intermédiaire » entre haut et bas, qui convient mieux à certaines personnes.

Œilleton en position « haute »

Œilleton en position « basse »

FIXATION DE LA COURROIE : (Fig. 7 et 8)

Pour fixer l'adaptateur de courroie court, aligner d'abord la courroie avec le tenon en plastique placé comme indiqué sur la Fig. 7. Enfoncer le tenon dans le bouton de blocage (flèche blanche), puis le glisser en direction de l'oculaire (flèche noire) comme indiqué sur la Fig. 7, jusqu'au déclic. S'assurer que le bouton de blocage revient en position haute. La courroie longue peut être passée à travers les attaches des courroies courtes, soit avant soit après cette étape. Pour détacher la courroie, appuyer sur le bouton de blocage et extraire le tenon du logement (Fig. 8).

Logement de fixation de courroie

Pour détacher la courroie Bouton de blocage de courroie Fig. 8

ACCOUPLEMENT DE TRÉPIED : (Fig. 9)

Pour fixer les jumelles Elite e^2 sur un trépied ou un monopied, dévisser (sens inverse des aiguilles d'une montre) le capuchon à logo « B » qui masque l'accouplement taraudé à l'intérieur de la charnière centrale et le ranger dans un endroit sûr. Utiliser un adaptateur de trépied de jumelles compatible, comme le modèle n°161001CM de Bushnell (une attache accessoire, représentée ci-dessous, placée entre les jumelles et le trépied), pour monter les jumelles Elite e^2 sur tout trépied standard en position horizontale afin d'assurer une image stable lors d'observations de longue durée.

Adaptateur de trépied de jumelles (facultatif) (Bushnell n°161001CM)

ÉTANCHE / ANTIBUÉE

La conception et la fabrication des jumelles Bushnell Elite e^2 intègrent les dernières technologies d'étanchéité à l'eau et antibuée. Les jumelles Elite sont scellées par des joints toriques assurant une protection totale contre l'humidité. La protection antibuée est réalisée par une purge à l'azote sec qui élimine toute humidité interne.

ENTRETIEN

Les jumelles Bushnell Elite e^2 offriront des années de service sans problème si elles font l'objet d'un entretien courant semblable à celui de tout autre instrument optique de qualité.

1. Éviter les chocs brusques. Poser les jumelles délicatement sur les surfaces dures.
2. Tirer sur la courroie après l'avoir attachée pour s'assurer qu'elle est solidement fixée aux jumelles avant de la passer autour du cou.
3. Autant que possible, ranger les jumelles dans un endroit frais et sec.

NETTOYAG

1. Souffler la poussière et autres débris des lentilles (ou utiliser un pinceau pour lentille à poils souples).
2. Pour éliminer la saleté ou les traces de doigts, nettoyer avec un chiffon doux en frottant d'un mouvement circulaire. L'emploi d'un chiffon rêche ou un frottement excessif peuvent rayer la surface des lentilles et causer des dommages permanents. Le chiffon de nettoyage en « microfibre » lavable fourni avec les jumelles est idéal pour le nettoyage courant des verres. Il suffit d'embuer légèrement la lentille avec l'haleine, puis de l'essuyer délicatement avec le chiffon en microfibre.
3. Pour effectuer un nettoyage plus poussé, utiliser éventuellement des mouchoirs en papier de type photo avec un liquide nettoyant pour objectif photo ou de l'alcool isopropylique. Toujours appliquer le liquide nettoyant sur le mouchoir, jamais directement sur la lentille.

NE JAMAIS OBSERVER DIRECTEMENT LE SOLEIL AVEC LES JUMELLES, SOUS PEINE DE LÉSIONS OCULAIRES GRAVES

GARANTIE À VIE LIMITÉE

Votre produit Bushnell ^a est garanti exempt de défauts de matériaux et de fabrication pendant la durée de vie de son premier propriétaire. La garantie à vie limitée traduit notre confiance dans les matériaux et l'exécution mécanique de nos produits et représente pour vous l'assurance de toute une vie de service fiable. Au cas où un défaut apparaîtrait sous cette garantie, nous nous réservons l'option de réparer ou de remplacer le produit, à condition de nous le renvoyer en port payé. La présente garantie ne couvre pas les dommages causés par une utilisation, une manipulation, une installation incorrecte(s) ou un entretien incorrect ou fourni par quelqu'un d'autre qu'un centre de réparation agréé par Bushnell.

Tout retour effectué aux États-Unis ou au Canada, dans le cadre de la présente garantie, doit être accompagné des articles indiqués ci-dessous :

1) Un chèque ou mandat d'une somme de 10,00 \$ US pour couvrir les frais d'envoi et de manutention
2) Le nom et l'adresse pour le retour du produit
3) Une description du défaut constaté
4) La preuve d'achat
5) Le produit doit être emballé soigneusement, dans un carton d'expédition solide, pour éviter qu'il ne soit endommagé durant le transport ; envoyez-le en port payé, à l'adresse indiquée ci-dessous :

Aux États-Unis, envoyez à: Au CANADA, envoyez à:

Pour les produits achetés en dehors des États-Unis et du Canada, veuillez contacter votre distributeur local pour tous renseignements concernant la garantie. En Europe, vous pouvez aussi contacter Bushnell au: BUSHNELL Performance Optics GmbH

La présente garantie vous donne des droits légaux spécifiques. Vous pouvez avoir d'autres droits qui varient selon les pays.
