*02_04/09_01-SB IMPORTANT NOTE Fixed voltage switching power supply series FSP Item no. 512055 FSP 1225 Status 04/09 512068 FSP 1235 512162 FSP 2410 512169 FSP 2420 512175 FSP 4805 512192 FSP 3607 Dear Customer, The power cable mentioned in the paragraph “Connecting the load” on page 12 of the current operating instructions is no longer included due to an ongoing change. However, you can order a suitable power cable from us with the order number 51 02 62. Thank you for your kind attention. Your VOLTCRAFT team REMARQUE IMPORTANTE Alimentation à découpage à tension xe – série FSP Nº de commande 512055 FSP 1225 État 04/09 512068 FSP 1235 512162 FSP 2410 512169 FSP 2420 512175 FSP 4805 512192 FSP 3607 Cher client, En raisons de certains changements, le câble secteur évoqué dans le mode d’emploi actuel à la page 17, paragraphe “Branchement des consommateurs”, n’est plus contenu dans la livraison. Vous pouvez toutefois commander chez nous un câble secteur adapté au moyen du numéro de commande

Respecter cela s’il vous plaît. Votre équipe VOLTCRAFT Cette remarque est une publication de la société Voltcraft

Lindenweg 15, D-92242 Hirschau/Allemagne, Tél. [phone]. Cette remarque est conforme à la réglementation en vigueur lors de l´impression. Données techniques et conditionnement soumis à modications sans aucun préalable. © Copyright 2009 par Voltcraft

Entretien Soin général Éteignez toujours le dispositif avant de le nettoyer. Essuyez le dispositif seulement avec un tissu sec et antistatique. N’employez pas d’ abrasifs ou de dissolvents ! Méthode à adopter en cas de dysfonctionnements Bien que vous ayez fait l’acquisition d’un bloc secteur de haute qualité, des dysfonctionnements peuvent se produire dans certaines situations. Quelques uns de ces dysfonctionnements possibles peuvent avoir les causes suivantes : Problème Solution possible Pas de courant de sor- tie sur les douilles de raccordement. Le bloc secteur est-il en service? Le câble secteur est-il correctement raccordé sur le bloc secteur et à la prise? Le fusible est-il intact?

La LED rouge n’est pas allumée ou vacille. Le consommateur consomme-t-il plus de courant que ce qui est réglé sur le bloc secteur? Un court-circuit s’est-il produit sur le consommateur? Le bloc secteur est-il surchauffé? Contrôlez la ventilation autour du bloc secteur.

Disposition Mise au rebut d’équipements électriques et électroniques Afin de préserver, protéger et améliorer la qualité de l’environnement, protéger la santé humaine et utiliser les ressources naturelles avec prudence et de manière rationnelle, l’utilisateur doit renvoyer tout produit ne pouvant pas subir d’entretien à l‘établissement pertinent conformément à la réglementation statutaire. Le symbole de la poubelle barrée indique que le produit doit être mis au rebut séparément et non en tant que déchet municipal. Données techniques Modèle no FSP 1225 FSP 2410 FSP 4805 FSP 3607 FSP 1235 FSP 2420 Tension d’entrée 230V AC ± 15% 230V AC ± 15% 230V AC ± 15% 230V AC ± 15% 230V AC ± 15% 230V AC ± 15% Puissance d’entrée 375VA 400VA 400VA 425VA 950VA 950VA Puissance de sortie 375W 240W 285W 308W 525W 540W Débit 12 – 14V DC 24 - 28V DC 48 – 56V DC 36 – 42V DC 12 – 14V DC 24 – 28V DC La portée maximale de la tension de sortie

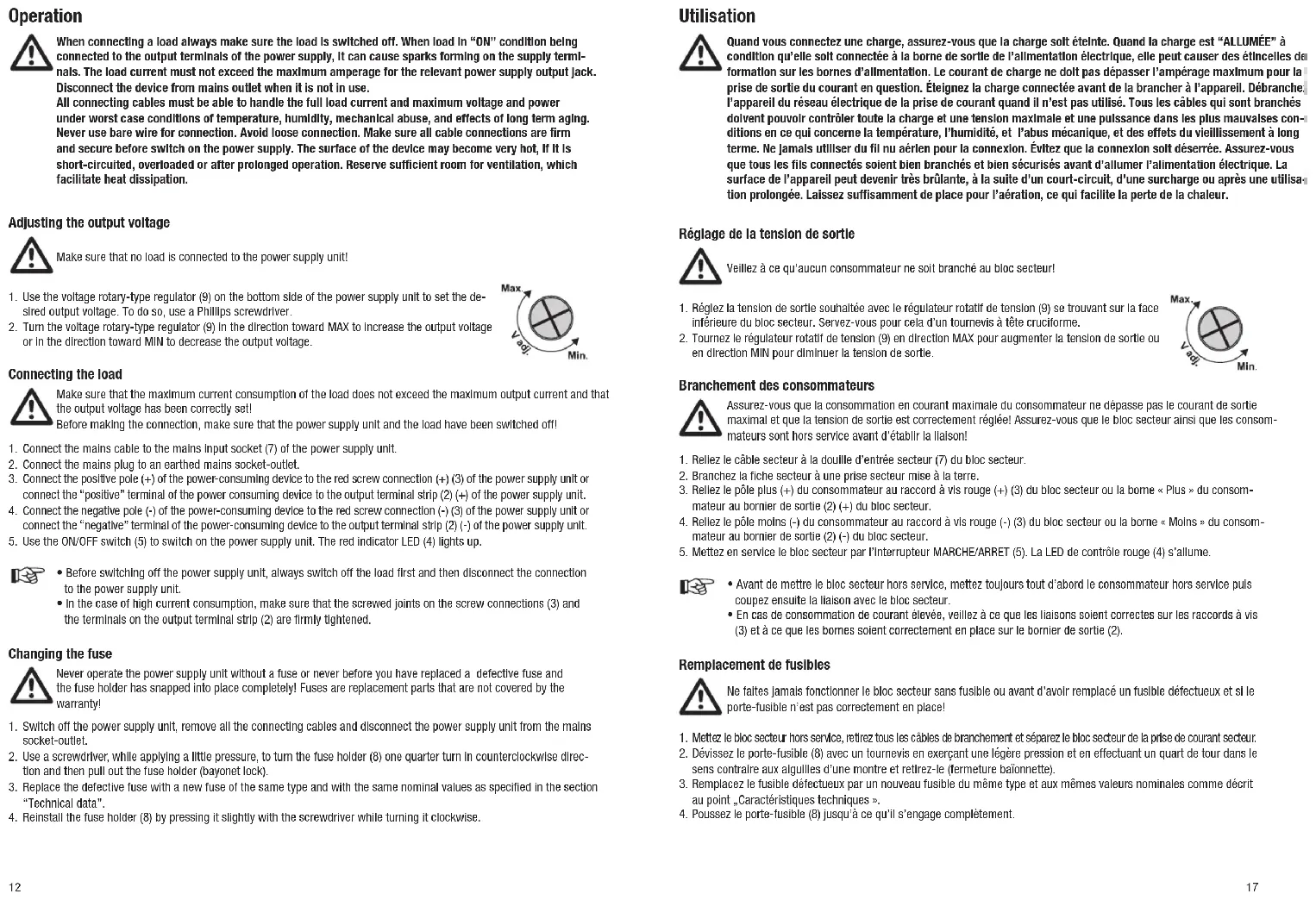

Utilisation Quand vous connectez une charge, assurez-vous que la charge soit éteinte. Quand la charge est “ALLUMÉE” à condition qu’elle soit connectée à la borne de sortie de l’alimentation électrique, elle peut causer des étincelles de formation sur les bornes d’alimentation. Le courant de charge ne doit pas dépasser l’ampérage maximum pour la prise de sortie du courant en question. Éteignez la charge connectée avant de la brancher à l’appareil. Débranchez l’appareil du réseau électrique de la prise de courant quand il n’est pas utilisé. Tous les câbles qui sont branchés doivent pouvoir contrôler toute la charge et une tension maximale et une puissance dans les plus mauvaises con- ditions en ce qui concerne la température, l’humidité, et l’abus mécanique, et des effets du vieillissement à long terme. Ne jamais utiliser du l nu aérien pour la connexion. Évitez que la connexion soit déserrée. Assurez-vous que tous les ls connectés soient bien branchés et bien sécurisés avant d’allumer l’alimentation électrique. La surface de l’appareil peut devenir très brûlante, à la suite d’un court-circuit, d’une surcharge ou après une utilisa- tion prolongée. Laissez sufsamment de place pour l’aération, ce qui facilite la perte de la chaleur. Réglage de la tension de sortie Veillez à ce qu’aucun consommateur ne soit branché au bloc secteur! Réglez la tension de sortie souhaitée avec le régulateur rotatif de tension (9) se trouvant sur la face inférieure du bloc secteur. Servez-vous pour cela d’un tournevis à tête cruciforme. Tournez le régulateur rotatif de tension (9) en direction MAX pour augmenter la tension de sortie ou en direction MIN pour diminuer la tension de sortie. Branchement des consommateurs Assurez-vous que la consommation en courant maximale du consommateur ne dépasse pas le courant de sortie maximal et que la tension de sortie est correctement réglée! Assurez-vous que le bloc secteur ainsi que les consom- mateurs sont hors service avant d’établir la liaison! Reliez le câble secteur à la douille d’entrée secteur (7) du bloc secteur. Branchez la fiche secteur à une prise secteur mise à la terre. Reliez le pôle plus (+) du consommateur au raccord à vis rouge (+) (3) du bloc secteur ou la borne « Plus » du consom- mateur au bornier de sortie (2) (+) du bloc secteur. Reliez le pôle moins (-) du consommateur au raccord à vis rouge (-) (3) du bloc secteur ou la borne « Moins » du consom- mateur au bornier de sortie (2) (-) du bloc secteur. Mettez en service le bloc secteur par l’interrupteur MARCHE/ARRET (5). La LED de contrôle rouge (4) s’allume.

• Avant de mettre le bloc secteur hors service, mettez toujours tout d’abord le consommateur hors service puis coupez ensuite la liaison avec le bloc secteur.

• En cas de consommation de courant élevée, veillez à ce que les liaisons soient correctes sur les raccords à vis (3) et à ce que les bornes soient correctement en place sur le bornier de sortie (2). Remplacement de fusibles Ne faites jamais fonctionner le bloc secteur sans fusible ou avant d’avoir remplacé un fusible défectueux et si le porte-fusible n’est pas correctement en place! Mettez le bloc secteur hors service, retirez tous les câbles de branchement et séparez le bloc secteur de la prise de courant secteur. Dévissez le porte-fusible (8) avec un tournevis en exerçant une légère pression et en effectuant un quart de tour dans le sens contraire aux aiguilles d’une montre et retirez-le (fermeture baïonnette). Remplacez le fusible défectueux par un nouveau fusible du même type et aux mêmes valeurs nominales comme décrit au point „Caractéristiques techniques ». Poussez le porte-fusible (8) jusqu’à ce qu’il s’engage complètement.

L’ appareil n’est pas destiné à être utilisé sur les êtres humains ou les animaux. Ne touchez jamais des raccordements avec la simple main ! L’ appareil ne doit pas être soumis à de puissants efforts mécaniques. L’appareil ne doit pas être exposé à des températures extrêmes, directement aux rayons solaires, aux vibrations intenses et à l’humidité. Mettez l’appareil en hauteur et sur une surface solide. N’insérez jamais aucun object à l’intérieur ou ne jamais bloquer les trous des orifices d’aérations. Le dispositif est prin- cipalement refroidi par une ventilation de convection. Ne mettez jamais une flamme ou tout récipient contenant un liquide sur ou tout prés de l’appareil. Avant de l’utiliser, faites en sorte que vos mains, vos chaussures, vos habits ainsi que l’appareil lui-même soit sec. Pendant les orages, débranchez la prise de courant des appareils de la sortie du réseau électrique afin d’éviter des dom- mages dus à une tension excessive. En ce qui concerne les appareils industriels, les normes de sécurité établies par l’association commerciale profession- nelle en ce qui concerne les équipements électriques et les appareils électriques doivent être respectées. Dans les écoles, les équipements de formation, les ateliers de bricolage et de loisirs, les dispositifs d’essai doivent être utilisés seulement sous la surveillance du personnel qualifié. S’ il y a des raisons de croire que l’utilisation en toute sécurité n’est plus possible, le dispositif doit être mis hors d’état de fonctionner et être sécurisé contre une utilisation fortuite. L’utilisation en toute sécurité n’est plus possible si: le dispositif est à l’évidence endommagé, le dispositif ne fonctionne plus et le dispositif a été rangé dans des conditions défavorables pendant une longue période, le dispositif a été transporté sous de très mauvaises conditions. Cet appareil n’est pas un jouet et devrait être hors de la portée des enfants ! L’entretien courant, l’ajustement ou les travaux de réparation doivent seulement être menés à bien par un spécialiste / un atelier spécialisé Si vous n’avez pas eu de réponses à vos questions, veuillez contacter notre service clientèle technique ou d’autres techniciens. Éléments fonctionnels Les illustrations correspondantes se trouvent à la page 3. Console avant Parement frontal Bornier de sortie (Les désignations « + » et « − » figurent sous le bornier.) (Pas pour FSP 1235 et 2420) Raccord à vis (rouge = „+”, noir = „−”) LED de contrôle pour affichage du fonctionnement (rouge) Interrupteur MARCHE/ARRET (ON/OFF ) Console arrière Ventilateur Douille d’entrée secteur Porte-fusible Face inférieure Régulateur rotatif de tension (non représenté) Languettes de fixation p. ex. à un mur ou à une table (non représenté) Vis de mise à la terre (non représenté)

Introduction Très chers clients, En achetant ce produit Voltcraft®, vous avez pris une très bonne décision, ce que nous vous remercions. Voltcraft® - Ce nom correspond au domaine de technique de charge et de mesure, ainsi qu’au type d’alimentation pour des produits de qualité au dessus de la moyenne qui se distingue des autres par leur compétence professionnelle, leur perfor- mance extraordinaire et leur innovation permanente. De l’électronicien amateur à l’utilisateur professionnel, avec cet produit de la marque Voltcraft®, vous avez toujours sous la main la solution optimale pour les travaux les plus exigeants. Nous vous offrons une technique bien avancée et une qualité fiable à un bon rapport qualité/prix. Nous en sommes absolument sûrs : avec nos produits de la gamme Voltcraft®, nous avez la base nécessaire pour un bon et long travail fructueux. Nous vous souhaitons beaucoup de plaisir de manipulation avec votre produit Voltcraft® ! Utilisation prévue L’alimentation d’énergie emploie une technologie de réseau de commutation avec comme avantage la réduction du poids et de la taille. Elle fournit une tension variable pour le fonctionnement des appareils électriques à très basse tension. En outre, un ventilateur intégré a été installé pour faciliter la dissipation thermique du dispositif. Les tensions de sortie et de courants des différents modèles d’alimentation d’énergie sont comme suit Nº de commande Modèle no Débit

• La consommation d’énergie d’une puissance électrique consommée ne doit pas dépasser l’ampérage indiqué du débit d’alimentation électrique. Toutes les sorties d’alimentation électrique peuvent être utilisées indépendamment les unes des autres. Par mesure de sécurité, une protection contre les surcharges conditionnelles est installée. Ceci devient actif quand le courant maximum est dépassé à cause d’une surcharge ou d’un court-circuit. Les interrupteurs de mise en marche et hors tension de l’alimentation d’énergie. L’alimentation d’énergie reprendra le fonctionnement normal seulement si l’alimentation d’énergie est réparée, tel que pour un fusible remplacé, un câble débranché. L’alimentation d’énergie est faite conformément à la protection de classe I. Elle est seulement approuvée pour le raccorde- ment des prises antichoc avec une mise à la terre de protection et un courant alternatif de 230V~ / 50Hz. Toute autre utilisation que celle décrite ci-dessus est interdite et peut endommager l’appareil et causer des risques tels qu’un court-circuit, un incendie, une électrocution, etc. Aucune des pièces du produit ne peuvent être modifiées ou recon- struites. Veuillez lire toutes les instructions de sécurité contenues dans ce mode d’emploi et conservez le mode d’emploi pour une future référence. Table des matières Introduction p. 14
• Utilisation prévue p. 14
• Table des matières p. 15
• Explication des symboles p. 15
• Consignes de sécurité p. 15
• Éléments fonctionnels p. 16
• Fonctionnement p. 17
• Entretien p. 18
• Disposition p. 18
• Données techniques Explication des symboles Un triangle présentant le symbole d’un éclair attire l’attention sur le danger d’une tension électrique mortelle ou sur l’endommagement de la sécurité électrique de l’appareil. N’ouvrez jamais l’appareil. Un point d’exclamation dans un triangle indique des instructions importantes dans le mode d’emploi. Veuillez lire attentivement le mode d’emploi complet du produit avant de le mettre en service. Il contient des informations importantes sur la façon de bien utiliser le dispositif. Le dispositif doit être utilisé dans des salles fermées et sèches seulement. Mise à la terre Consignes de sécurité Nous ne sommes pas responsables des dommages causés aux biens et des accidents corporels, si le produit a été mal utilisé d’une façon quelconque ou endommagé par une mauvaise utilisation ou si vous n’avez pas respecté les consignes d’utilisation. La garantie ne sera alors plus valable ! La conversion non-autorisée et/ou la modification du produit est inadmissible pour des raison de sécurité et d’approbation (CE). L’alimentation électrique a été construite conformément à la classe 1relative à la protection. Il convient à une connexion sur une prise à secteur électrique mise à la terre de 230V~ / 50Hz. Assurez-vous que le fil de masse conducteur n’est pas cassé, dé- branché, qu’il n’a pas été enlevé ou n’est pas interrompu car ceci peut entraîner la mort en cas de mauvais fonctionnement. Si vous raccordez ce produit à d’autres appareils, consultez le mode d’emploi et les consignes de sécurité de ces autres appareils. L’appareil a uniquement le droit d’être utilisé dans des pièces sèches. S’assurer que l’isolation de l’ensemble du produit n’est pas endommagé ou n’est pas détruit. Utilisez des câbles de branchement de dimensionnement suffisant et à isolation intacte. Faites attention de ne pas endommager ou de ne pas détruire les isolations de l’alimentation électrique, prises de sécu- rité, les câbles branchés et le réseau d’énergie électrique des câbles. Les tensions (> 35V C.C ) qui sont dangereuses à manipuler (et représentent un danger mortel lors de conditions défa- vorables) seront produites quand les sorties de plusieurs alimentations sont branchées en série. Lorsqu’il y a une panne, l’alimentation d’énergie pourrait fournir une tension supérieure au courant continu de 35V, causant des risques si le taux de la tension de l’alimentation électrique est inférieur. N’utilisez pas l’alimentation électrique en tant qu’appareil de chargement de façon direct ou indirecte. Il est nécessaire d’être supervisé quand vous utilisez une alimentation d’énergie ou leur charge connectée. Prenez des mesures appropriées pour protéger les charges reliées contre les effets des alimentations d’énergie (par exemple ten- sions excessives, mauvaise alimentation d’énergie) et contre les effets et les dangers résultant des charges connectées elles-mêmes (par exemple une entrée électrique élevée inacceptable). Lors du fonctionnement, ne portez pas de bijoux métalliques ou de matériaux conductibles tels que des chaînes, des bracelets, des anneaux, etc. p. 18
