FSP 1204 - Alimentation d'énergie non interruptible VOLTCRAFT - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Alimentation d'énergie non interruptible
Tension d'entrée	230 V AC
Tension de sortie	230 V AC
Puissance de sortie	1200 W
Capacité de la batterie	4 Ah
Temps de recharge	8 heures
Autonomie	Variable selon la charge
Dimensions	400 x 300 x 150 mm
Poids	10 kg
Utilisation recommandée	Protection des équipements électroniques sensibles
Maintenance	Vérifier régulièrement l'état de la batterie et des connexions
Sécurité	Protection contre les surcharges et les courts-circuits
Garantie	2 ans
Informations supplémentaires	Consulter le manuel d'utilisation pour les instructions détaillées

FOIRE AUX QUESTIONS - FSP 1204 VOLTCRAFT

Comment puis-je savoir si mon VOLTCRAFT FSP 1204 fonctionne correctement ?

Vérifiez les indicateurs LED sur l'appareil. Si la LED d'alimentation est allumée, cela signifie que l'appareil fonctionne normalement. Si d'autres LED clignotent ou sont éteintes, consultez le manuel pour des diagnostics spécifiques.

Que faire si l'alimentation ne se recharge pas ?

Assurez-vous que l'appareil est correctement branché à une source d'alimentation. Vérifiez également les fusibles et les connexions. Si le problème persiste, il se peut que la batterie soit défectueuse.

Comment remplacer la batterie de mon VOLTCRAFT FSP 1204 ?

Débranchez l'appareil et ouvrez le compartiment de la batterie en suivant les instructions du manuel. Retirez la batterie usagée et remplacez-la par une nouvelle batterie compatible. Refermez le compartiment et rebranchez l'appareil.

Mon appareil émet un bip constant, que signifie cela ?

Un bip constant indique généralement un problème avec la batterie, comme une surcharge ou une batterie faible. Vérifiez l'état de la batterie et remplacez-la si nécessaire.

Puis-je utiliser mon VOLTCRAFT FSP 1204 pour alimenter des appareils de haute puissance ?

Le VOLTCRAFT FSP 1204 est conçu pour des appareils ayant une consommation modérée. Vérifiez la puissance de vos appareils et assurez-vous qu'elle ne dépasse pas la capacité de l'alimentation.

Comment savoir si la batterie doit être remplacée ?

Si l'autonomie de l'appareil diminue considérablement ou si l'appareil ne fonctionne pas correctement lorsqu'il est débranché, il est probable que la batterie doive être remplacée.

L'alimentation fait un bruit étrange, que dois-je faire ?

Un bruit inhabituel peut indiquer un problème interne. Débranchez l'appareil immédiatement et contactez le service client pour obtenir de l'aide.

Y a-t-il une garantie sur le VOLTCRAFT FSP 1204 ?

Oui, le VOLTCRAFT FSP 1204 est généralement couvert par une garantie limitée. Veuillez consulter les documents de garantie fournis avec l'appareil pour plus de détails.

Comment puis-je nettoyer mon VOLTCRAFT FSP 1204 ?

Débranchez l'appareil et utilisez un chiffon doux et sec pour enlever la poussière et les salissures. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager l'appareil.

MODE D'EMPLOI FSP 1204 VOLTCRAFT

Mettez tous les blocs sector hors service avant de le nettoyer et débranchez le bloc sector de la prise de courant. Essayez uniquement le bloc sector avec un chiffon antistatique sec. N'utilisez pas de produits abrasifs ou de solvants !

Méthode à adopter en cas de dysfonctionnements

Bien que vous ayez fait l'acquisition d'un bloc secteur de haute valeur, des dysfonctions peuvent se produire dans certaines situations. Quelques-uns de ces dysfonctions possibles peuvent avoir les causes suivantes:

Problème Solution possibleno
Pas de courant de sar- tie sur les douilles de raccordement.	1. Le bloc secteur est-il en service?2. Le cable secteur est-il correctement raccordé sur le bloc secteur et à la prise?3. Le fusible est-il intact?
La LED rouge n'est pas allummé où vacille.	1. Le consommateur consomme-t-il plus de courant que ce qui est règlié sur le bloc secteur?2. Un court-circuit s'est-il produit sur le consommateur?3. Le bloc secteur est-il surchauffé? Contrôlez la ventilation autour du bloc secteur.

Afin de préserver, protéger et améliorer la qualité de l'environnement, protéger la santé humaine et utiliser les ressources naturelles avec prudence et de manière rationnelle, l'utilisateur doit renvoyer tout produit ne pouvant pas subir d'entretien à l'opération pertinente conformément à la réglementation statutaire.

Le symbole de la poubelle barrée indique que le produit doit être mis au rebut séparation et non en tant que déchet municipal.

Données techniques

Modèle no	FSP 1204 FSP 1207 FSP 1212 FSP 2405
Tension d'entrée 230V AC ± 15% 230V AC ± 15% 230V AC ± 15% 230V AC ± 15% AC ± 15%
Puisance d'entrée 180VA 275VA 275VA 275VA
Puisance de sortie 60W 105W 180W 145W
Débit	12 - 14V DC	12 - 14V DC	12 - 14V DC	24 - 28V DC
La portée maximaile de la tension de sortie	11 - 15V DC ± 0,5V	11 - 15V DC = 0,5V	11 - 15V DC ± 0,5V	23 - 29V DC ± 0,5V
Régulation de tension	< 0,15%	< 0,15%	< 0,15%	< 0,15%
Courant de sortie 4,0A	7.0A 12.0A	5.0A
Ondulation résiduelle à charge nominale	<0,1%	<0,1%	<0,1%	<0,1%
Rendement	>80%	>80%	>80%	>80%
Température excessive (Action retardée; 5x20mm)	de +85°C	de +85°C	de +85°C	de +85°C
Fusible (5 x 20mm)	T 1,25A / 250V	T 1,6A / 250V	T 1,6A / 250V	T 1,6A / 250V
Poids	0,62 kg	0,62 kg	1,2 kg 1,2 kg
Dimensions (L x H x D)	118 x 50 x 150 mm	118 x 50 x 150 mm	133,2 x 60 x 207 mm	133,2 x 60 x 207 mm

Quand vous connectez une charge, assurez-vous que la charge soit étanche. Quand la charge est "ALLUMEE" à condition qu'elle soit connectée à la borne de sortie de l'alimentation électrique, elle peut causer des étincelles de formation sur les bornes d'alimentation. Le courant de charge ne doit pas dépasser, elle peut causer des étincelles de prise de sortie du courant en question. Éteignez la charge connectée avant de la brancher à l'appelé. Débranche l'appelé du réseau électrique de la prise de courant quand il n'est pas utilisé. Tous les câbles qui sont branchés doivent pouvoir contrôler toute la charge et une tension maximale et une puissance dans les plus mauvaises conditions en ce qui concerne la température, l'humidité, et l'abus mécanique, et des effets du vieillissement à long terme. Ne jamais utiliser du fil ni aérien pour la connexion. Évitez que la connexion soit déserré. Assurez-vous que tous les fils connectés seront bien branchés et bien sécurisés avant d'allumer l'alimentation électrique. La surface de l'appelé peut venir très brûlante, à la suite d'un court-circuit, d'une surcharge ou après une utilisation prolongée. Laissez suffisamment de place pour l'aération, ce qui facilitait la perte de la chaleur.

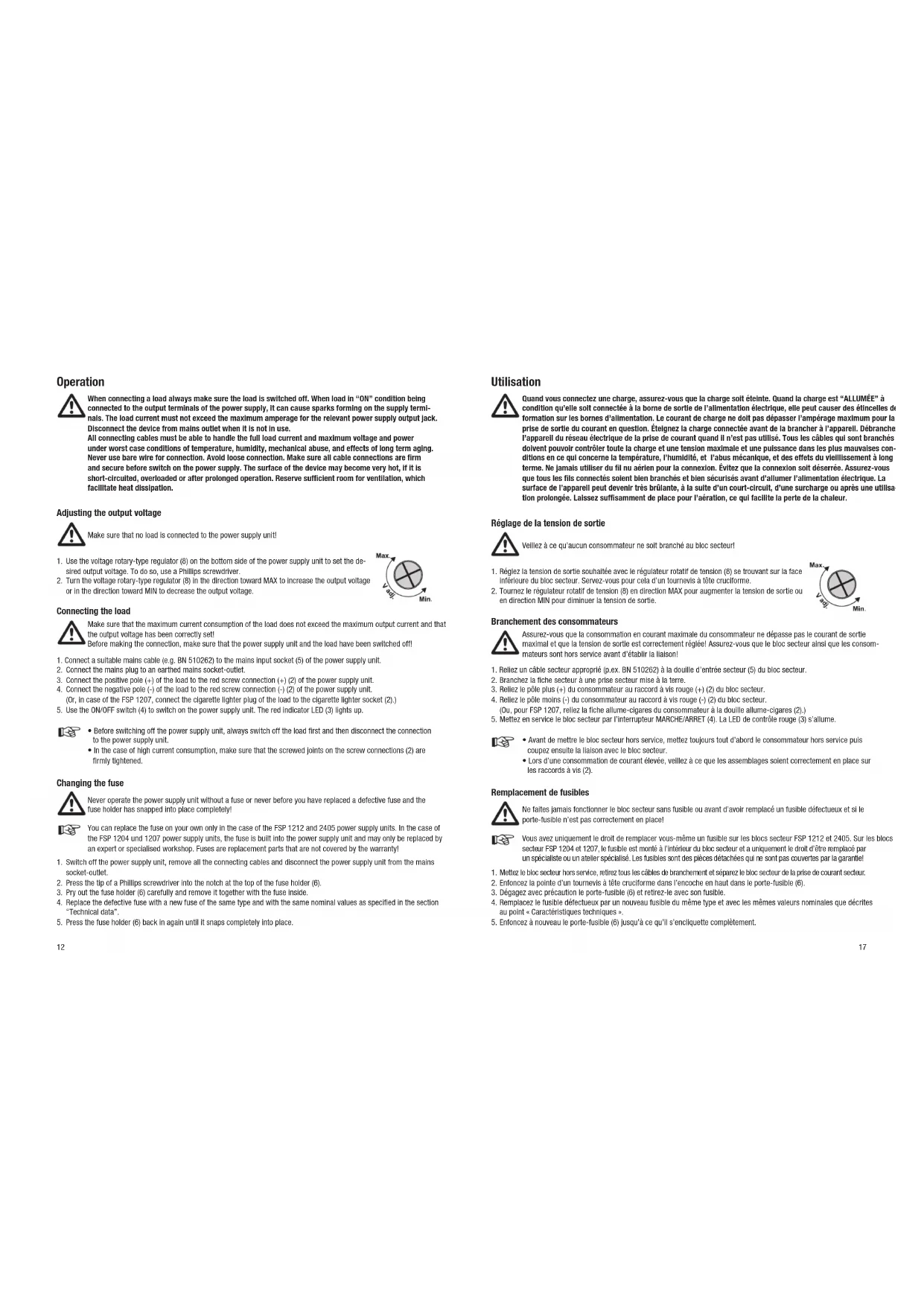

Réglage de la tension de sortie

Veillez à ce qu'aucun consommateur ne soit branché au bloc secteur!

1. Réglez la tension de sortie souhaitée avec le régulateur rotatif de tension (8) se trouvant sur la face inférieure du bloc secteur. Servez-vous pour cela d'un tournevis à tête cruciforme.
2. Tournez le régulateur rotatif de tension (8) en direction MAX pour augmenter la tension de sortie ou en direction MIN pour diminuer la tension de sortie.

Branchement des consommateurs

Assurez-vous que la consommation en courant maximal du consommateur ne dépasse pas le courant de sortie maximal et que la tension de sortie est correctement régulée! Assurez-vous que le bloc secteur ainsi que les consommateurs sont hors service avant d'établir la liaison!

1. Reliez un câble secteur approprié (p. ex. BN 510262) à la douille d'entrée secteur (5) du bloc secteur.
2. Branchez la fiche secteur à une prise secteur mise à la terre.
3. Reliez le pôle plus (+) du consommateur au raccord à vis rouge (+) (2) du bloc secteur.
4. Reliez le pôle moins (-) du consommateur au raccord à vis rouge (-) (2) du bloc secteur. Ou, pour FSP 1207, reliez la fiche allume-cigares du consommateur à la douille allume-cigares (2).
5. Mettez en service le bloc secteur par l'Interrupteur MARCHE/ARRET (4). La LED de contrôle rouge (3) s'allume.

• Avant de regarder le bloc secteur hors service, mettez toujours tout d'abord le consommateur hors service puis coupez ensuite la liaison avec le bloc secteur.
• Lors d'une consommation de courant élevée, veillez à ce que les assemblages soient correctement en place sur les raccords à vis (2).

Remplacement de fusibles

Ne fais jamais fonctionner le bloc secteur sans fusible ou avant d'avoir remplacé un fusible défectueux et si le porte-fusible n'est pas correctement en place!

Vous avez uniquement le droit de remplacer vous-même un fusible sur les blocs secteur FSP 1212 et 2405. Sur les blocs secteur FSP 1204 et 1207, le fusible est monté à l'intérieur du bloc secteur et a uniquement le droit d'être remplacé par un spécialiste ou un electricien spécialisé. Les fusibles sont des pièces détachées qui ne sont pas couvertes par la garantie!

1. Mettez le bloc secteur hors service, retirez tous les câbles de branchement et séparez le bloc secteur de la prise de courant secteur. 2. Enfoncez la pointe d'un tournevis à tête cruciforme dans l'encoche en haut dans le portefusible (6).
2. Dégagez avec précaution le portefusible (6) et retirez-le avec son fusible,
3. Remplacez le fusible défectueux par un nouveau fusible du même type et avec les mêmes valeurs nominales que décrites au point « Caractéristiques techniques »
4. Enoncez à nouveau le porte-fusible (6) jusqu'à ce qu'il s'encliquette complètement.

L'appareil n'est pas destiné à être utilisé sur les êtres humains ou les animaux. Ne touchez jamais les raccordements avec la simple main ! L'appareil ne doit pas être soumis à de puissants efforts mécaniques. L'appareil ne doit pas être exposé à des températures extrêmes, directement aux rayons solaires, aux vibrations intenses et à l'humidité. - Mettez l'appareil en hauteur et sur une surface solide. N'insérez jamais aucun objet à l'intérieur ou ne bloquez jamais les trous des orifices d'aération. Le dispositif est principalement refroidi par une ventilation de convection. - Ne mettez jamais une flamme ou tout récipient contenant un liquide sur ou tout près de l'appareil. Avant de l'utiliser, faites en sorte que vos mains, vos chaussures, vos habits ainsi que l'appareil lui-même soient secs. Pendant les orages, débranchez la prise de courant des appareils de la sortie du réseau électrique afin d'éviter des dommages dus à une tension excessive. - En ce qui concerne les appareils industriels, les normes de sécurité établies par l'association commerciale professionnelle en ce qui concerne les équipements électriques et les appareils électriques doivent être respectées. Dans les ateliers des établissements d'enseignement, les installations collectives identifiées - Dans les écoles, les équipements de formation, les ateliers de bricolage et de loisirs, les dispositifs d'essai doivent être utilisés sous la surveillance du personnel qualifié. Si il y a des raisons de croire que l'utilisation en toute sécurité n'est plus possible, le dispositif doit être mis hors d'état de fonctionner et sécurisé contre une utilisation fortuite. L'utilisation en toute sécurité n'est plus possible :

• le dispositif est évidemment endommagé,
• le dispositif ne fonctionne plus et
• le dispositif a été rangé dans des conditions défavorables pendant une longue période, le dispositif a été transporté sous de très mauvaises conditions.
• Cet appareil n'est pas un Jouet et devrait être hors de la portée des enfants! L'entretien courant, l'ajustement ou les travaux de réparation doivent seulement être menés à bien par un spécialiste / un atelier spécialisé
• Si vous n'avez pas ou de réponses à vos questions, veuillez contacter notre service clientèle technique ou d'autres techniciens.

Éléments fonctionnels

Les illustrations correspondantes se trouvent à la page 3.

Console avant

1. Parement frontal 2. Raccord vis (rouge ≡ + noir ≡ -) (FSP 1207 est équipée d'une douille supplémentaire pour allume-cigares.)
2. LED de contrôle pour affichage du fonctionnement (rouge)
3. Interrupteur MARCHE/ARRET (ON/OFF)

Console arrêtée

1. Douille d'entrée secteur
2. Pode-fusible
3. Ventilateur

Face inférieure

1. Régulateur rotatif de tension (non représenté)
2. Languettes de fixation p. ex. à un mur ou à une table (non représenté)
3. Vis de mise à la terre (non représenté)

Maintenance

En achetant ce produit Voltcraft®, vous aurez pris une très bonne décision, que nous vous remercions. Voltcraft® - Ce nom correspond au domaine de technique de charge et de mesure, ainsi qu'au type d'alimentation pour des produits de qualité au-dessus de la moyenne qui se distinguent des autres par leur compétence professionnelle, leur performance extraordinaire et leur innovation permanente. De télécommanden amateur au l'utilisateur professionnel, avec cet produit de la marque Voltcraft®, vous aurez tous sous la main la solution optimale pour les travaux les plus exigeants. Nous vous offrons une technique bien avancée et une qualité fiable à un bon rapport qualité/prix.

Nous en sommes absolument sûrs : avec nos produits de la gamme Voltcraft®, nous avez la base nécessaire pour un bon et long travail fructueux.

Nous vous souhaitons beaucoup de plaisir avec la manipulation de votre produit Voltcraft®.

Utilisation prévue

L'alimentation d'énergie employe une technologie de réseau de commutation avec comme avantage la réduction du poids et de la taille. Elle fournit une tension variable pour le fonctionnement des appareils électriques à très basse tension. En outre, un ventilateur (seulement FSP 1212 et FSP 2405) intégré a été installé pour faciliter la dissipation thermique du dispositif.

Les tensions de sortie et les courants des différents modèles d'alimentation d'énergie sont comme suit :

512014 FSP120411-15VDC/4A 512015 FSP120711-15VDC/7A 512031 FSP121211-15VDC/12A 512089 FSP240523-29VDC/5A

La consommation d'énergie d'une puissance électrique consommée ne doit pas dépasser l'ampérage indicé du débit d'alimentation électrique. Toutes les sorties d'alimentation électrique peuvent être utilisées indépendamment les unes des autres.

Par mesure de sécurité, une protection contre les surcharges conditionnelles est installée. Ceci devient actif quand le courant maximum est dépassé à cause d'une surcharge ou d'un court-circuit. Les interrupteurs de mise en marche et hors tension de l'alimentation d'énergie. L'alimentation d'énergie répond le fonctionnement normal seulement si l'alimentation d'énergie est réparée, tel que pour un fusible remplace, un cable débranché.

L'alimentation d'énergie est faite conformément à la protection de classe I. Elle sera seulement approuvée pour le raccordement des prises antichoc avec une mise à la terre de protection et un courant alternatif de 230V - / 50Hz

Toute autre utilisation que celle décrite ci-dessus est interdite et peut endommager l'appareil et causer des risques tels qu'un court-circuit, un incendie, une électrocution, etc. Aucune des pièces du produit ne peut être modifiées ou reconstruites.

Veuillez tirer toutes les instructions de sécurité contenues dans ce mode d'emploi et conservez le mode d'emploi pour une référence.

Table des matières

Introduction. 14 Utilisation prévue. 14 Table des matières. 15 Explication des symboles. 15 Consignes de sécurité. 15 Éléments fonctionnels. 16 Fonctionnement. 17 Entretien. 18 Disposition. 18 Données techniques. 18

Explication des symboles

Un triangle présentant le symbole d'un éclair attire l'attention sur le danger d'une tension électrique mortelle ou sur l'endommagement de la sécurité électrique de l'appareil. N'ouvre jamais l'appareil.

Un point d'exclamation dans un triangle indique des instructions importantes dans le mode d'emploi. Veuillez lire attentivement le mode d'emploi complet du produit avant de le mettre en service. Il contient des informations importantes sur la FAQ de bon utilisation du dispositif.

Le dispositif doit être utilisé dans des salles fermées et sèches.

Mise à la terre

Consignes de sécurité

Nous ne sommes pas responsables des dommages causés aux biens et des accidents corporels, si le produit a été mal utilisé d'une façon quelconque ou endommagé par une mauvaise utilisation ou si vous n'avez pas respecté les consignes d'utilisation. La garantie ne sera alors plus valable!

• La conversion non autorisée et/ou la modification du produit est inadmissible pour des raisons de sécurité et d'approbation (CE).
• L'alimentation électrique a été construite conformément à la classe 1 relative à la protection. Il convient à une connexion sur une prise secteur électrique mise à la terre de 230V - /50Hz. Assurez-vous que le fil de masse conducteur n'est pas cassé, débranché, qu'il n'a pas été entelè ou n'est pas interrompu car ce peut entraîner la mort en cas de mauvais fonctionnement.
• Si vous raccordez ce produit à d'autres apparets, consuize le mode d'emploi et les consignes de sécurité de ces autres apparets. L'appareil a uniquement le droit d'être utilisé dans des pièces sèches. Sassurer que l'isoation de l'ensemble du produit n'est pas endommagé ou n'est pas détruit. Utilisez des câbles de branchement de dimensionnement suffisant et à isolation intacte.
• Faites attention de ne pas endommager ou de ne pas dérider les isolations de l'alimentation électrique, prises de sécurité, les câbles branchés et le réseau d'énergie électrique des câbles.
• Les tensions (>35V C. C.) qui sont dangereuses à manipuler (et représentant un danger mortel lors de conditions défavorables) seront produites quand les sorties de plusieurs alimentations sont branchées en série. Lorsqu'il y a une panne, l'alimentation d'énergie pourrait fournir une tension supérieure au courant continu de 35V, causant des risques si le taux de la tension de l'alimentation électrique est inférieur.
• N'utilisez pas l'alimentation électrique en tant qu'appareil de chargement de façon directe ou indirecte.
• Il est nécessaire d’être supérieur quand vous utilisez une alimentation d’énergie ou leur charge connectée. Prenez des mesures appropriées pour protéger les charges reliées contre les effets des alimentations d’énergie (par exemple tensions excessives, mauvaise alimentation d’énergie) et contre les effets et les dangers résultant des charges connectées elles-mêmes (par exemple une entente électrique élevée inacceptable). Lors du fonctionnement, ne portez pas de bijoux métalliques ou de matières conductibles telles que des chaînes, des bracelets, des anneaux, etc.
