MODE D'EMPLOI SMP90A VOLTCRAFT

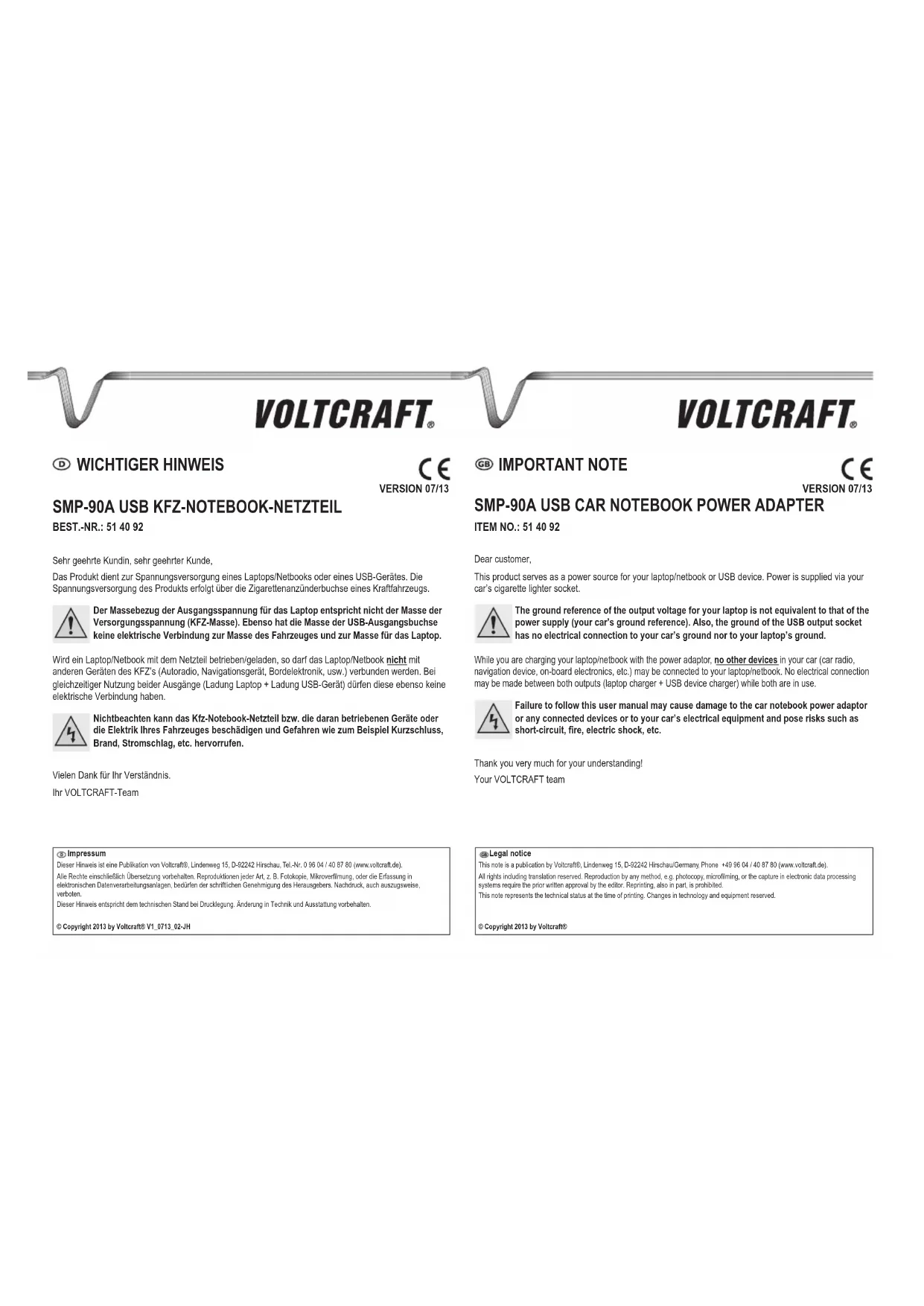

Chère cliente, cher client, Le produit sert à alimenter en énergie un ordinateur portable/netbook ou un appareil avec USB. L’alimentation en énergie/électrique du produit s’effectue via l’allume-cigare d’un véhicule. La référence à la masse de la tension de sortie de l’ordinateur portable ne correspond pas à la masse de la tension d’alimentation (masse du véhicule). De même, la masse de la borne de sortie USB n’a aucune connexion électrique à la masse du véhicule et à la masse de l’ordinateur portable. Si un ordinateur portable/netbook est rechargé/fonctionne à l’aide du bloc d’alimentation, l’ordinateur portable/le netbook ne doit pas être connecté avec d’autres appareils de la voiture (autoradio, système de navigation, système électronique à bord, etc.). Lors de l’utilisation simultanée des deux sorties (charge de l’ordinateur + charge de l’appareil USB), celles-ci ne doivent avoir aucune connexion électrique. Si vous n’observez pas ces prescriptions, le bloc d’alimentation de l’ordinateur portable sur allume-cigare et/ou les appareils qui fonctionnent sur celui-ci ou le système électrique de votre véhicule peuvent être endommagés et engendrés un danger tel que court-circuit, incendie, électrocution, etc. Nous vous remercions de votre compréhension. Votre équipe VOLTCRAFT BELANGRIJKE INFORMATIE VERSIE 07/13

UTILISATION PREVUE Le produit est conçu pour alimenter un ordinateur portable sur une prise allume-cigare. Il alimente également un périphérique USB. Le produit pour véhicules sur allume-cigare doit être uniquement utilisé sur des allume-cigares de voiture de 12 – 24 V/CC. N’utiliser le produit qu’au sec. Pourdesraisonsdesécuritéetd’homologation(CE),toutetransformationet/oumodicationdu produitestinterdite.Sivousutilisezleproduitàd’autresnsquecellesdécritesprécédemment, cela risque d’endommager le produit. Par ailleurs, une utilisation incorrecte peut être source de dangers tels que court-circuit, incendie, électrocution. Lisez attentivement le mode d’emploi et conservez le. Ne transmettez le produit à des tiers qu’accompagné de son mode d’emploi.

Bloc d’alimentation automobile pour • ordinateur portable Câble automobile• 10xchedesortie• Mode d’emploi•

CONSIGNES DE SECURITE

Lisez le mode d’emploi avec attention en étant particulièrement attentif aux consignes de sécurité. En cas de non-respect des consignes de sécurité et des informations données dans le présent mode d’emploi pour une utilisation correcte de l’appareil, nous déclinons toute responsabilité en cas de dommage personnel ou matériel consécutif. En outre, la responsabilité/garantie sera alors annulée. Personnes / Produita) Ce produit n’est pas un jouet. Gardez-le hors de portée des enfants et des animaux • domestiques. Ne laissez pas traîner le matériel d’emballage. Cela pourrait devenir un jouet pour • enfants très dangereux. Gardez le produit à l’abri de températures extrêmes, de la lumière du soleil directe, • desecoussesintenses,d’humiditéélevée,d’eau,degazinammables,devapeurs et de solvants. N’exposez pas le produit à des contraintes mécaniques.• Si une utilisation en toute sécurité n’est plus possible, cessez d’utiliser le produit • et protégez-le d’une utilisation accidentelle. Une utilisation en toute sécurité n’est plus garantie si le produit : présente des traces de dommages visibles, - le produit ne fonctionne plus comme il devrait, - a été stocké pour une période prolongée dans des conditions défavorables ou - bien a été transporté dans des conditions très rudes. - Maniez le produit avec précaution. À la suite de chocs, de coups ou de chutes, • même de faible hauteur, l’appareil peut être endommagé. Respecter également les informations concernant la sécurité et le mode d’emploi • pour les autres appareils connectés à cet appareil. Diversb) Adressez-vous à un technicien spécialisé si vous avez des doutes concernant le • mode de fonctionnement, la sécurité ou le raccordement de l‘appareil. Tout entretien, ajustement ou réparation ne doit être effectué que par un spécialiste • ou un atelier spécialisé. En cas de doute quant au raccordement correct de l’appareil, de son utilisation ou lorsque vous avez des questions pour lesquelles vous ne trouvez aucune réponse dans le présent mode d’emploi, contactez notre service de renseignements techniques ou un autre spécialiste. Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tél. [phone].

Toujours éteindre la charge électrique avant de brancher/débrancher la charge de/sur l’adaptateur. Assurez-vous que la connexion est correcte. Si l’adaptateur n’est pas connecté correctement, cela peut entraîner une surchauffe ou un choc électrique, un incendie, etc. Sélectionnez un connecteur de sortie correspondant à la prise d’entrée et à la tension 1. d’entrée du consommateur électrique (voir le tableau). La valeur gurant sur la prise sélectionnée indique la tension de sortie. Informations légales Ce mode d’emploi est une publication de la société Voltcraft®, Lindenweg 15, D-92242 Hirschau/Allemagne, Tél. [phone] (www.voltcraft.de). Tousdroitsréservés,ycomprisdetraduction.Toutereproduction,quellequ’ellesoit(p.ex.photocopie,microlm,saisiedansdesinstallationsde traitement de données) nécessite une autorisation écrite de l’éditeur. Il est interdit de le réimprimer, même par extraits. Cemoded’emploicorrespondauniveautechniquedumomentdelamisesouspresse.Sousréservedemodicationstechniquesetde l’équipement.© Copyright 2012 by Voltcraft® Connectez la prise de sortie au connecteur à l’extrémité du câble de sortie. Il n’est pas 2. possible d’inverser la tension du connecteur pour des raisons de sécurité. Observez l’orientation des trois broches. Insérez la prise DC creuse du câble de la voiture dans l’adaptateur.3. Insérez l’extrémité opposée du câble de la voiture dans une prise auto de 12 – 24 V/DC.4. La broche centrale de l’adaptateur est la borne positive, « +», et les deux brides latérales 5. sont les bornes négatives, « –». La DEL indique que l’alimentation est connectée. Connectez la prise de sortie sur le consommateur éteint.6. Placezl’adaptateursurunesurfacesolide,ignifugéeetassurezuneventilationsufsante7. de l’adaptateur d’alimentation. Mettez en marche le consommateur connecté. S’il ne fonctionne pas, éteignez-le 8. immédiatement et débranchez-le de l’adaptateur d’alimentation. Retirez l’adaptateur d’alimentation de la prise auto lorsqu’il n’est plus utilisé.9. Connectez si besoin un périphérique USB à l’adaptateur. Contrôlez l’état de charge / 10. service de votre périphérique USB. Déconnectez votre périphérique USB lorsque la charge est terminée. La consommation totale des appareil avec USB connecté sur produit ne doit pas être supérieur à 1 A.

REMPLACEMENT DU FUSIBLE

Si le remplacement des fusibles s’avère nécessaire, veiller à utiliser uniquement des fusibles du type et au courant nominal spéciés (voir „Caractéristiques techniques“) à titre de rechange. Il est interdit de réparer les fusibles usés ou de ponter le porte-fusible. Retirez la che de raccordement de la prise 12 – 24 V de l’allume-cigare de votre1. véhicule. Dévissezlavisdeblocagesurlapointedelachederaccordement.2. Retirez le fusible défectueux et remplacez-le par un fusible neuf du même type.3. Revissezlavisdeblocagesurlachederaccordement.4. Le remplacement des fusibles n’est pas couvert par la garantie. NETTOYAGE Avant de le nettoyer, débranchez l’appareil de l’alimentation électrique. Nettoyez cette souris à l’aide d’un chiffon sec et non pelucheux. En cas de saleté résistante, utilisez un chiffon légèrement humecté d’eau tiède.

ELIMINATION DES DECHETS

• Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères. Enndevie,éliminezl’appareilconformémentauxdispositionslégalesenvigueur. DONNEES TECHNIQUES Tension d’entrée p. 12
• – 24 V/CA Tension de sortie / 16 / 19 V/CC Puissance de sortie p. 15
• max. 90 W Sortie USB p. 5
• V/CC, max. 1 A Longueur du câble p. 0
• ,6 m (Entrée), 1,8 m (Sortie) Fusible p. 250
• V, 15 A Dimensions (L x H x P) p. 109
• x 21 x 55 mm Poids g Fiche de sortie ø int. / ext. Tension de sortie N (19V) 0,9 / 7,9 mm 19 V Q (19V) 0,6 / 7,4 mm 19 V X (19V) 1,7 / 5,5 mm 19 V E (19V) 1,4 / 6,5 mm 19 V E (16V) 1,4 / 6,5 mm 16 V D (15V) 3,0 / 6,3 mm 15 V P (16V) 2,5 / 5,5 mm 16 V P (19 V) 2,5 / 5,5 mm 19 V G (19V) 1,0 / 5,0 mm 19 V T (19V) 1,7 / 4,75 mm 19 VGEBRUIKSAANWIJZING VERSIE 01/12 p. 256
