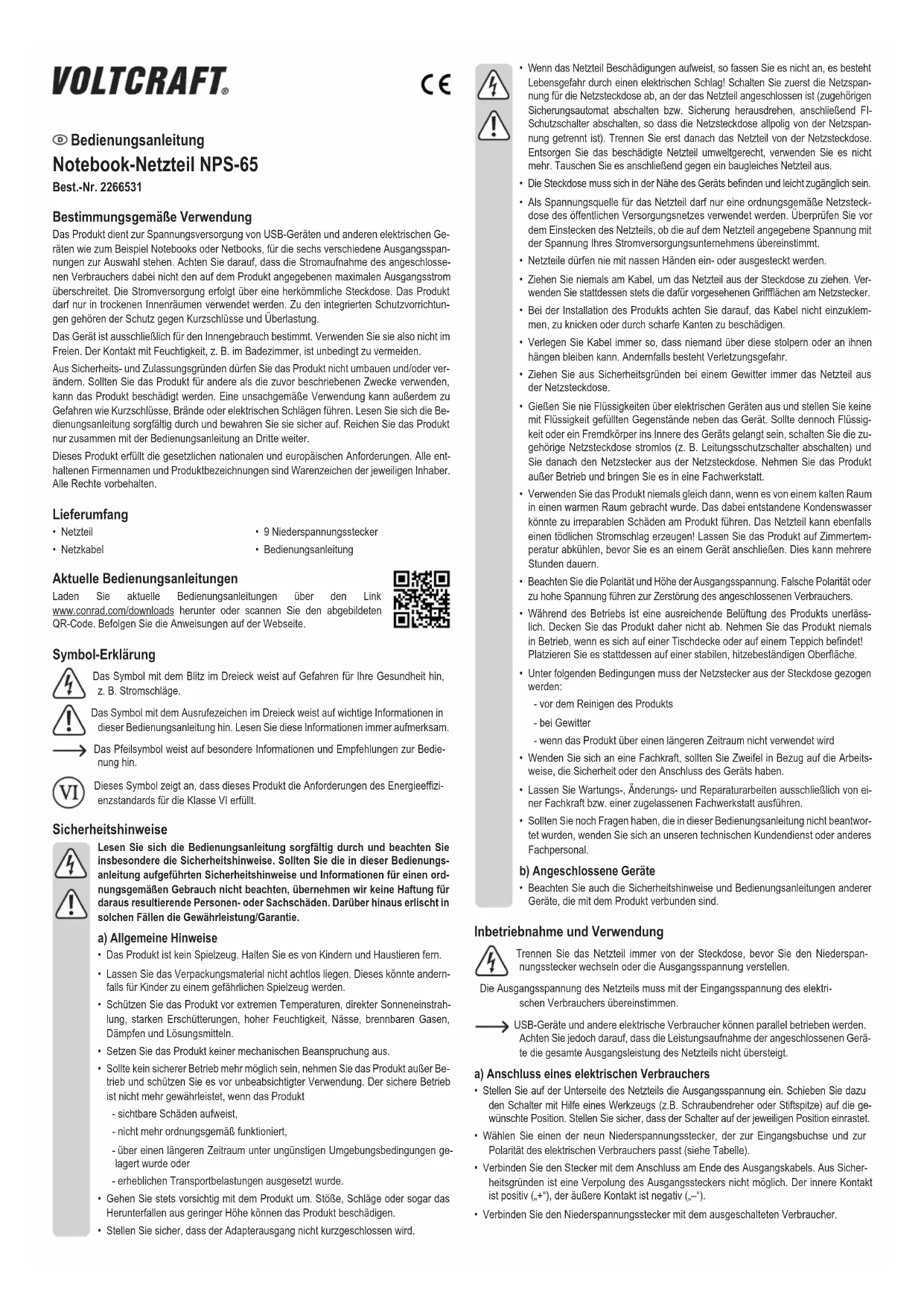

MODE D'EMPLOI NPS65 VOLTCRAFT

Mode d'emploi

Alimentation pour ordinateur portable NPS-65

N^ de commande 2266531

Utilisation prévue

Ce produit a ete concu pour alimenter en courant des appareils USB et d'autres appareils electriques tels que des ordinateurs portables ou miniportatifs et fournit six tensions de sorties differentes et selectionnables. La consommation de courant de la charge connectee ne doit pas exceder la puissance nominale maximale du produit. Le courant est foumi par le biais d'une prise secteur standard. Le produit doit etre utilisé uniquement dans des espaces secs et a l'intérieur. Le produit est equiped e'une protection à la fois contre les surcharges et les courts-circuits.

Il est uniquement destiné à une utilisation à l'intérieur. Ne l'utilise pas à l'extérieur. Tout contact avec l'humidité, par ex. dans les salles de bains, doit être évité en toutes circonstances.

Pour des raisons de sécurité et d'homologation, toute restructuration et/ou modification du produit est interdite. Toute'utilisation à des fins autres que celles décrites ci-dessus pourrait endommager le produit. De plus, une mauvaise utilisation pourrait entrainer des risques tels que les courts-circuits, les incendes, les chocs électriques, etc. Lisez attentivement les instructions du mode d'emploi et conserveze-le dans un endroit sur. Ne mettez ce produit à la disposition de tiers qu'avac son mode d'emploi.

Ce produit est conforme aux exigences nationales et européennes en vigueur. Tous les noms d'entreprises et appellations de produits sont des marques commerciales de leurs propriétaires respectifs. Tous droits réservés.

Contenu de I'emballage

Adaptateur secteur
9 prises basse tension
Cordon d'alimentation
Mode d'emploi

Mode d'emploi actualisé

Téléchargez le mode d'emploi le plus récent sur www.conrad.com/downloads ou scannez le code QR indiqué. Suivez les instructions figurant sur le site Web.

Explication des symboles

Le symbole avec l'éclair dans un triangle indique qu'il y a un risque pour votre santé, par ex. en raison d'une décharge électrique.

Le symbole avec le point d'exclamation dans un triangle sert à indiquer les informations importantes générées dans ce mode d'emploi. Veuillez tire ces informations attentivement.

Le symbole de la flèche indique des informations spécifiques et des conseils spéciaux pour le fonctionnement.

Ce symbole indique que ce produit répond aux exigences de la norme de performance énergétique pour la classe VI.

Consignes de sécurité

Lisez attentivement le mode d'emploi et observer particulièrement les consignes de sécurité. Nous déclinons toute responsabilité en cas de domages corporels ou matériels resultant du non-respect des consignes de sécurité et des informations relatives à la manipulation correcte containues dans ce manuel. De tels cas entrainent l'annulation de la garantie.

a) Informations generales

• Cet apparéil n'est pas un jouet. Il doit rester hors de portée des enfants et des animaux domestiques.
• Ne laïsez pas trainer le matériel d'emballage. Celui-ci peut se révêler dangereux si des enfants le prenent pour un jouet.
• Gardez l'appareil à l'abri de températures extrêmes, de la lumière directe du soleil, de secousses intenses, d'humidité elevée, d'eau, de gaz inflammables, de vapeurs et de solvants.
• N'exposez pas le produit à des contraintes mécaniques.

• Si une utilisation du produit en toute sécurité n'est plus possible, arrêtez de l'utiliser et protégez-le de toute utilisation accidentelle. Un fonctionnement sur ne peut plus être garantie si le produit :

• est visiblement endommagé,

• ne fonctionne plus correctement,
• a été stocké pendant une période prolongée dans des conditions défavorables ou

• a été transporte dans des conditions très rudes.

• Manipulez le produit avec précaution. Des secousses, des chocs ou une chute, même de faible hauteur, peuvent endommager le produit.
  Assurez-vous que la sortie de l'adaptateur ne soit pas court-circuitée.

• Si le bloc d'alimentation est endommagé, ne le touche pas : il existe un danger de mort par électrocution ! Coupez d'abord la tension d'alimentation de la prise du réseau sur laquelle le bloc d'alimentation est branché (déconnectez le coupe-circuit automatique ou retirez le fusible, puis coupez le disjoncteur différentiel approprié de sorte que la prise de courant soit déconnectée sur tous les pôles). Vous pouvez ensuite débrancher la fiche secteur de la prise electrique. Éliminez le bloc d'alimentation endommagé en respectant l'environnement et ne l'utilise plus. Remplacez-le par un bloc d'alimentation du même type.
• La prise du secteur doit être à proximité de l'appareil et doit être facilement accessible.
• Ne branchez l'adaptateur secteur qu'a une prise de courant normale raccordée au réseau public. Avant de brancher l'adaptateur secteur (bloc d'alimentation), contrôle si la tension indiquée sur celui-ci est conforme à la tension de votre fournisseur d'électricité.
• Ne jamais brancher ou débrancher les blocs d'alimentation quand vous avez les mains mouillées.
• Évitez de débrancher l'adaptateur secteur de la prise en tirant le cable; servez-vous toujours des prises de la fiche.
• En installant le produit, assurez-vous que le cable ne soit ni pince ni noue et qu'il ne puisse pasetre endommagé en passant sur des bords tranchants.
• Placez toujours les cables de sorte que personne ne puisse trèbucher dessus ou s'y émméler. Ceci présente un risque de blessures.
• Pour des raisons de sécurité, retirez le bloc secteur de la prise de courant par temps d'orage.
• Ne versez jamais de liquides sur des appeareils électriques ou ne placez jamais d'objets replis de liquide à côte du produit. Si néanmoins du liquide ou un objet penètre à l'intérieur de l'appareil, veillez tout d'abord couper l'électricité arrivant dans la prise (par ex. en commutant le disjoncteur) et, débranchez la fiche secteur de la prise électrique. Vous doivent cesser l'utilisation et déposer le produit dans un centre de réparation spécialisé.
• N'utilise jamais le produit lorsqu'il vient juste d'être transporte d'une piece froide vers une chaude. La condensation générale pourrait détruire le produit. Il y a en plus dangere de mort par electrocution au niveau du bloc de la prise! Laissez l'appareil s'acclimater à la température ambiente avant de le brancher et de lemettre en marche. Cela peut prendre plusieurs heures.
• Respectez impératifement la polarité et la hauteur de la tension de sortie. Une polarité inexacte ou une tension excessive détruit l'appareil électrique branché.
• Veiliez à une ventilation suffisante pendant l'utilisation du produit. Ne couvrez pas le produit. Ne posez jamais le produit sur une nappe de table ou un tapis! Posez-le sur une surface solide et ininflammable.

• Dans les conditions suivantes, la fiche de secteur doit être débranchée de la prise de courant :

• avant le nettoyage du produit

• pendant un orage

• si le produit n'est pas utilisé sur une longue période

• Consultez un spécialiste en cas de doute sur le fonctionnement, la sécurité ou le raccordement de l'appareil.

• L'entretien, les modifications et les réparations doivent être effectués uniquement par un technicien ou un centre de réparation agrée.
• Si vous avez des questions qui sont restées sans réponse après avoir lu toutes les instructions d'utilisation, contactez notre service de support technique ou un autre technicien spécialisé.

b) Appareils connectés

• Respectez également les informations concernant la sécurité et le mode d'emploi pour les autres appareils connectés à ce produit.

Fonctionnement

Déconnecter le bloc d'alimentation de la prise secteur avant de replacer la prise basse tension ou de changer la tension de sortie.

La tension de sortie du bloc d'alimentation doit correspondre à la tension d'entrée de la charge raccordée.

Les apparèils USB et les autres charges électriques peuvent être utilisés en parallèle. Vérifier toute fois que la puissance d'entrée des apparèils connectés ne dépasse pas la puissance nominale totale du bloc d'alimentation.

a) Connexion d'une charge électriche

• Régler la tension de sortie au dos du bloc d'alimentation. A cet effet, faire couilisser le commutateur dans la position désirée à l'aide d'un outil (par ex. un tournevis ou l'extrémité d'un stylo). Vérifier que le commutateur s'enclenche correctement lorsqu'il est mis en position.
• Sélectionner l'une des neuf prises basse tension correspondant à la prise d'entrée et à la polarité de la charge raccordée (voir tableau).
• Brancher la prise dans le connecteur situé à l'extrémité du cable de sortie. Pour des raisons de sécurité, il n'est pas possible d'invertir la tension de la prise de sortie. Le contact interne est positif (+), le contact externe est négatif (-).

• Connecter la prise basse tension à la charge connectée éteinte.

• Connecter la prise basse tension du cordon d'alimentation au support correspondant du bloc d'alimentation.

• Branchez la fiche secteur sur une prise de courant standard. La LED sur le bloc d'alimentation indique que l'appareil est pret à être utilisé.
• Placer le bloc d'alimentation sur une surface solide et ignifuge et vérifier que le bloc d'alimentation est bien ventilé.
• Allumer maintainant la charge connectée. Si elle ne fonctionne pas correctement, l'eteindre immeditatement et la déconnecter du bloc d'alimentation.
• Déconnecter le bloc d'alimentation de la prise secteur quand vous avez fin de l'utiliser.

b) Connexion d'une charge USB

• Connecter l'appareil USB éeleint au port USB du bloc d'alimentation.
• Connecter la prise basse tension du cordon d'alimentation au support correspondant du bloc d'alimentation.
• Branchez la fiche secteur sur une prise de courant standard. La LED sur le bloc d'alimentation indique que l'appareil est pré à être utilisé.
• Placer le bloc d'alimentation sur une surface solide et ignifuge et vérifier que le bloc d'alimentation est bien ventilé.
• Puis allumer l'appareil USB connecté. Si elle ne fonctionne pas correctement, l'éteindre immeditatement et la déconnecter du bloc d'alimentation.
• Déconnecter le bloc d'alimentation de la prise secteur quand vous avez fini de l'utiliser.

Entretien et nettoyage

• Avant de commencer le nettoyage, débranchez le bloc d'alimentation de la tension de réseau et de l'appareil connecté.
• N'utilise pas de produits de nettoyage abrasifs, d'alcool à friction ou autre produit chimique ; ceux-ci risqueraient d'abirmer le boitier et de causeurs des dysfonctionnements.
• Nettoyez le produit avec un chiffon sec et sans fibres.

Élimination des déchets

Les apparêls électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures menagères. En fin de vie, éliminez l'appareil conformément aux dispositions légales en vigueur.

Ainsi, vous respectez les ordonnances légales et contribue à la protection de l'environnement.

Données techniques

Tension d'entree 100-240 V/CA

Frequence du CA d'entrée. 50-60 Hz

Tension de sortie 9,5/12,0/15,0/18,0/19,0/20,0/5,0 V/CC

Courant desortie. 3,5/3,5/3,5/3,0/3,0/3,0/1,0A

Puisance de sortie 33,3/42,0/52,5/54,0/57,0/60,0/5,0 W

Rendement moyen en mode actif.84,74% (9,5 V+5 V)

Rendement à faible charge (10%) 82,47% (9,5V+5V)

Consummation electrique hors charge.0,25 W max.

Référence du modele : NPS-65-N
Numéro d'enregistrement au registre du commerce :	HRB 3896
Fabricant :	Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau - Allemagne

Longueur du cable d'entrée. 1,2 m

Longueur du cable de sortie. 1,5 m

Conditions de fonctionnement. 0 à +35 °C, 10 - 85 % HR

Conditions de stockage. -10 à +55 °C, 5 - 95 % HR

Dimensions (I x h x p) 115,5 x 33 x 52 mm

Poids... env. 276 g (sans cordon d'alimentation et fiche - connecteur)

Prises basse tension

Fiche Notice ∅ de	la prise	(extrérieur / intérieur)	Convient à
	AG 0,6 (broche) x 4,5 mm HP
	AH interieur : 3,3 x 6,6 mm extérieur : 4,6 x 11 mm	Lenovo
	P 2,5 x 5,5 mm Fujitsu, Acer, Asus, Compaq, Gateway, HP, IBM, Panasonic, Samsung, Sharp, Toshiba, Hitachi
	T 1,7 x 4,75 mm HP Pavilion series
	E 1,4 (broche) x 6,5 mm Fujitsu, Panasonic, Sony, Samsung, Dell
	G 1,0 (broche) x 5,0 mm Samsung
	X 1,7 x 5,5 mm Acer
	N 0,9 (broche) x 7,9 mm IBM, Lenovo
	Q V2 0,6 (broche) x 7,4 mm HP

Ce document est une publication de Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau - Allemagne (www.conrad.com). Tous droits réservés y compris la traduction. La reproduction par n'importe quel moyen, p. ex. photocopie, microfilm ou saïsie dans des systèmes de traitement electronique des données, nécessite l'autorisation préalable par écrit de l'éditeur. La réimpression, même en partie, est interlude. Cette publication représenté l'état technique au moment de l'impression.
