BEDIENUNGSANLEITUNG FSP 2410 VOLTCRAFT

WICHTIGER HINWEIS Festspannungsschalt-Netzteil-Serie FSP Best.-Nr. 512055 FSP 1225 Stand 04/09 512068 FSP 1235 512162 FSP 2410 512169 FSP 2420 512175 FSP 4805 512192 FSP 3607 Sehr geehrter Kunde, Das in der bestehenden Bedienungsanleitung auf Seite 7 im Absatz “Verbraucher anschließen” erwähnte Netzkabel ist aufgrund einer laufenden Änderung nicht mehr im Lieferumfang enthalten. Ein passendes Netzkabel können Sie allerdings unter der Bestellnummer 51 02 62 bei uns bestellen. Wir bitten um Ihr Verständnis. Ihr VOLTCRAFT Team Dieser Hinweiszettel ist eine Publikation von Voltcraft

Lindenweg 15, D-92242 Hirschau, Tel.-Nr. 0180/ 586 582 7. Dieser Hinweiszettel entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten. © Copyright 2009 by Voltcraft

BEDIENUNGSANLEITUNG SEITE 4 - 8

Best.-Nr. / Item No. / N° de commande / Bestnr.: 51 20 55 FSP 1225 51 20 68 FSP 1235 51 21 62 FSP 2410 51 21 69 FSP 2420 51 21 75 FSP 4805 51 21 92 FSP 3607 VERSION 04/09 *02_04/09_01-SB Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Hand- habung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Eine Auflistung der Inhalte finden Sie in dem Inhalts- verzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 5. These Operating Instructions accompany this product. They contain important information on setting up and using the device. You should refer to these instructions, even if you are buying this product for someone else. Please retain these Operating Instructions for future use! A list of the contents can be found in the Table of contents, with the corresponding page number, on page 10. Le présent mode d’emploi fait partie intégrante du produit. Il comporte des directives importantes pour la mise en service et la manipulation de l’appareil. Tenir compte de ces remarques, même en cas de transfert du produit à un tiers. Conserver ce mode d’emploi afin de pouvoir le consulter à tout moment. La table des matières avec indication des pages correspondantes se trouve à la page 15. Deze gebruiksaanwijzing hoort bij dit product. Zij bevat belangrijke informatie over de inbedrijfstelling en het gebruik. Let hierop, ook wanneer u dit product aan derden overhandigt. Bewaar daarom deze gebruiksaanwijzing om in voorkomende gevallen te kunnen raadplegen. In de inhoudsopgave op pagina 20 vindt u een lijst met inhoudspunten met vermelding van het bijbehorende.Einführung Sehr geehrter Kunde, mit diesem Voltcraft®-Produkt haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen danken möchten. Sie haben ein überdurchschnittliches Qualitätsprodukt aus einer Marken-Familie erworben, die sich auf dem Gebiet der Mess-, Lade und Netztechnik durch besondere Kompetenz und permanente Innovation auszeichnet. Mit Voltcraft® werden Sie als anspruchsvoller Bastler ebenso wie als professioneller Anwender auch schwierigen Aufgaben gerecht. Voltcraft® bietet Ihnen zuverlässige Technologie zu einem außergewöhnlich günstigen Preis-/Leistungsverhältnis. Wir sind uns sicher: Ihr Start mit Voltcraft® ist zugleich der Beginn einer langen und guten Zusammenarbeit. Viel Spaß mit Ihrem neuen Voltcraft®-Produkt! Bestimmungsgemäße Verwendung Das Netzteil benutzt eine Schaltnetztechnik, die den Vorteil der Gewichts- und Größenreduzierung hat. Das Gerät bietet variable Spannung zum Betrieb von Niederspannungsgeräten. Ein eingebauter Ventilator sorgt für gute Hitzeableitung des Gerätes. Ausgangsspannungen und -ströme der individuellen Netzteile sind der folgenden Tabelle zu entnehmen: Best. Nr. Ausgang

Der Stromverbrauch eines angeschlossenen Verbrauchers darf nicht den Ausgangsspannungs- und -amperebereich des entsprechenden Netzteils überschreiten. Alle Netzteilausgänge können unabhängig voneinander benutzt werden. Aus Sicherheitsgründen ist ein Überlastungsschutz installiert. Dieser wird aktiviert, wenn der Maximalstrom aufgrund von Überlastung oder Kurzschluss überschritten wird. Das Netzteil schaltet den Ausgang ab und nimmt erst dann wieder den normalen Betrieb auf, wenn das Netzteil repariert wurde, d. h. wenn die Sicherung ersetzt wurde und das Kabel zum ent- sprechenden Verbraucher entfernt wurde. Das Netzteil entspricht der Schutzklasse I und ist nur für den Anschluss an eine geerdete Netzsteckdose (230V~ / 50Hz) geeignet. Eine andere Verwendung als zuvor beschrieben ist verboten und kann das Netzteil und die Leitung beschädigen, was mit Risiken wie Kurzschluss, Brand, elektrischer Stromschlag, usw. verbunden ist. Das gesamte Produkt darf nicht verändert oder umgebaut werden. Beachten Sie unbedingt die Sicherheitsanweisungen in dieser Bedienungsanleitung!

FUSE F8A / 250V AC WEEE-Reg.-Nr .: DE28001718

• 512169Inhaltsverzeichnis Einführung p. 4
• Bestimmungsgemäße Verwendung p. 4
• Inhaltsverzeichnis p. 5
• Erklärung der Symbole p. 5
• Sicherheits- und Gefahrenhinweise p. 5

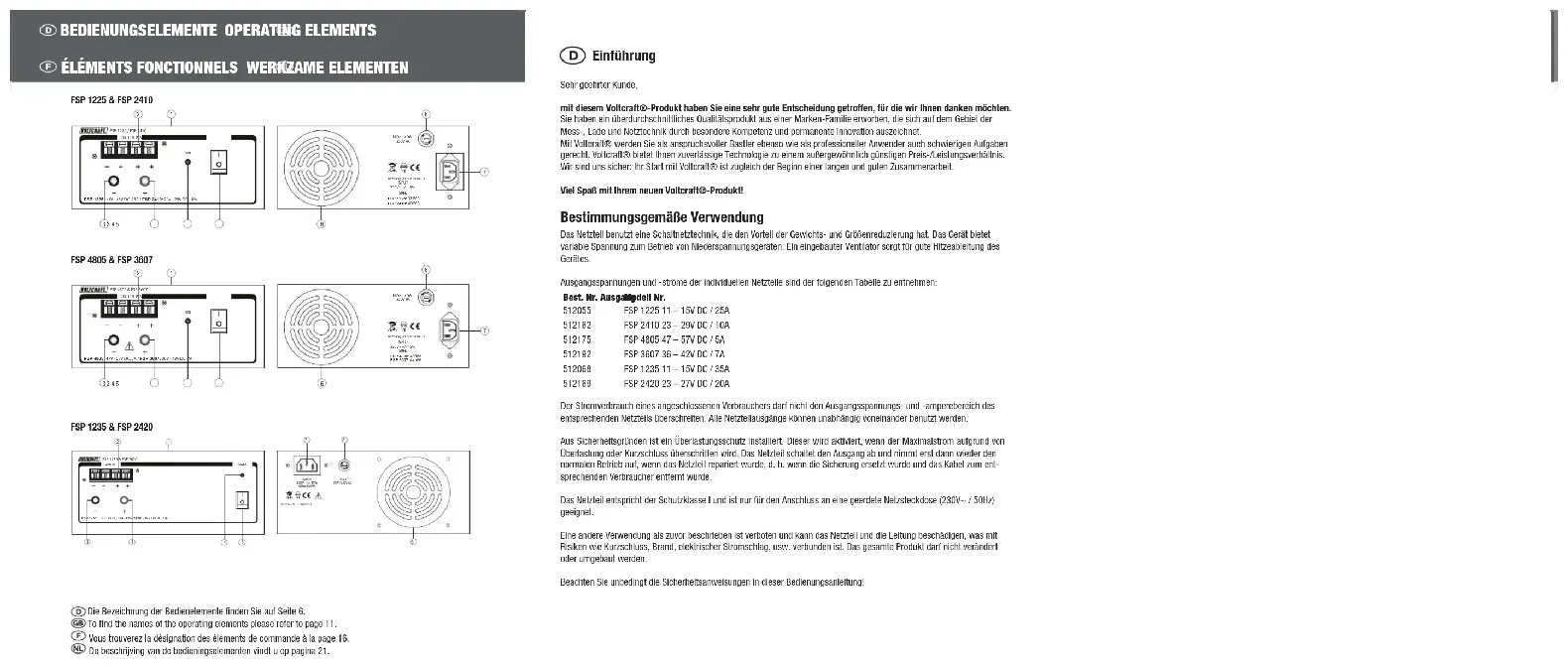

• Bedienungselemente p. 6
• Bedienung p. 7
• Wartung p. 8
• Entsorgung p. 8
• Technische Daten Erklärung der Symbole Ein Dreieck mit einem Blitzsymbol weist auf die Gefahr tödlicher elektrischer Spannung oder die Schädigung der elektrischen Sicherheit des Gerätes hin. Öffnen Sie niemals das Gerät. Ein Dreieck mit einem Ausrufezeichen weist auf wichtige Anleitungen in der Bedienungsanleitung hin, die unter allen Umständen beachtet werden müssen. Lesen Sie vor der Inbetriebnahme des Produktes die gesamte Bedien- ungsanleitung aufmerksam durch. Sie enthält wichtige Angaben zur einwandfreien Bedienung des Gerätes. Das Gerät enthält eine nicht kurzschlusssicheren Trenntransformator. Erdung Sicherheits- und Gefahrenhinweise Wir haften nicht für Sach- oder Personenschäden, wenn das Produkt übermäßig beansprucht oder durch unsachgemäßen Gebrauch oder eine Missachtung dieser Bedienhinweise beschädigt wurde. Die Garantie erlischt in einem solchen Fall! Aus Sicherheits- und Zulassungsgründen (CE-Kennzeichen) ist das eigenmächtige Umbauen und/oder Verändern des Geräts nicht gestattet. Das Gerät entspricht der Schutzklasse I und ist nur für den Anschluss an eine geerdete Netzsteckdose (230V~ / 50Hz) geeignet. Achten Sie darauf, dass der Erdanschluss nicht defekt/unterbrochen ist, da sonst bei einer Fehlfunktion Leb- ensgefahr besteht. Das Gerät darf nur in trockenen Innenräumen benutzt werden. Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Gerät angeschlos- sen wird. Achten Sie darauf, dass die Isolierung des Gerätes, der Sicherheitsbuchsen, angeschlossenen Kabel und Hauptstrom- kabel nicht beschädigt oder zerstört wird. Benutzen Sie Anschlusskabel in ausreichender Dimensionierung und intakter Isolierung. Bei der Serienschaltung kann eine berührungsgefährliche Spannung (größer als 35V DC) entstehen. Während einer Fehl- funktion kann das Netzteil unter Umständen Spannungen über 35V DC (Gleichspannung) abgeben, was eine Lebensge- fahr darstellt, wenn die nominale Schaltnetzteil-Ausgangsspannung niedriger ist! Verwenden Sie das Netzteil nicht, um Geräte direkt oder indirekt zu laden. Netzgeräte mit angeschlossenem Verbraucher bedürfen einer Überwachung während des Betriebs. Treffen Sie entsprechende Maßnahmen, um die angeschlossenen Verbraucher von den Effekten des Netzteils (z. B. Überspannung, Fehlfunktion des Netzteils) zu schützen, sowie von den Auswirkungen und Gefahren, die in Verbindung mit den ange- schlossenen Verbrauchern selbst entstehen (z. B. unzulässig hoher Stromeingang). Tragen Sie bei der Bedienung des Gerätes keine metallischen oder leitenden Gegenstände oder Schmuckstücke wie Ketten, Armbänder, Ringe, usw. Wenden Sie das Gerät keinesfalls an Menschen oder Tieren an! Fassen Sie Anschlüsse niemals mit bloßer Hand an! p. 8

Setzen Sie das Gerät keiner mechanischen Beanspruchung aus. Setzen Sie das Gerät keinen extremen Temperaturen, direktem Sonnenlicht, intensiver Vibration oder Feuchtigkeit aus. Stellen Sie das Gerät stets auf eine stabile ebene Oberfläche. Stecken Sie niemals Objekte in die Lüftungsschlitze oder behindern die Belüftung des Gerätes in irgendeiner Form. Das Gerät wird größtenteils durch Umluft gekühlt. Stellen Sie keine offenen Flammen oder Gefäße mit Flüssigkeiten auf das oder in die Nähe des Gerätes. Achtung! Im Gerät befindliche Kondensatoren können selbst dann noch unter Spannung stehen, wenn das Gerät bereits von der Stromquelle getrennt wurde. Schalten Sie das Gerät nie gleich ein, nachdem es von einem kalten Raum in einen wärmeren Raum gebracht wurde. Kondenswasser im Innern kann das Gerät zerstören. Lassen Sie das Gerät ausgeschaltet und warten Sie, bis es sich der Umgebungstemperatur angepasst hat. Achten Sie vor Inbetriebnahme des Gerätes darauf, dass Ihre Hände, Schuhe, Bekleidung, der Fußboden sowie das Gerät selbst trocken sind. Ziehen Sie bei Gewitter den Netzstecker des Gerätes aus der Netzsteckdose, um Schäden aufgrund von überhöhter Spannung zu vermeiden. Beachten Sie in gewerblichen Einrichtungen die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsg- enossenschaften für elektrische Anlagen und Betriebsmittel. In Schulen, Ausbildungsstätten, Hobby- und Selbsthilfewerkstätten ist der Umgang mit Netzteilen durch geschultes Per- sonal verantwortlich zu überwachen. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn das Gerät: sichtbare Beschädigungen aufweist, nicht mehr arbeitet, längere Zeit unter ungünstigen Verhältnissen gelagert wurde oder schwere Transportbeanspruchungen aufweist. Dieses Gerät ist kein Kinderspielzeug und sollte außerhalb der Reichweite von Kindern aufbewahrt werden! Wartung, Anpassungs- und Reparaturarbeiten dürfen nur von einem Fachmann bzw. einer Fachwerkstatt durchgeführt werden. Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, so wenden Sie sich bitte an unseren technischen Kundendienst oder andere Fachleute. Bedienungselemente Die zugehörigen Abbildungen finden Sie auf Seite 3. Vordere Konsole Frontblende Ausgangsklemmleiste (Die Bezeichnungen „+” und „−” sind unter der Klemmleiste gekennzeichnet.) Schraubanschluss (rot = „+”, schwarz = „−”) Kontroll-LED zur Betriebsanzeige (rot) EIN/AUS-Schalter (ON/OFF) Rückwärtige Konsole Ventilator Netzeingangsbuchse Sicherungshalter Unterseite Spannungsdrehregler (nicht abgebildet) Befestigungslaschen zur Befestigung an z.B. Wand oder Tisch (nicht abgebildet) (nicht FSP 1235 und 2420) Erdungsschraube (nicht abgebildet)

202 x 91 x 252 mmBedienung Wenn Sie einen Verbraucher anschließen, achten Sie darauf, dass der Verbraucher stets ausgeschaltet ist. Ein eingeschalteter Verbraucher, der an die Anschlussbuchsen des Netzteils angeschlossen wird, kann Funkenschlag an den Anschlussbuchsen verursachen. Dies kann die Anschlussbuchsen, die angeschlos- senen Kabel und/oder deren Anschlüsse beschädigen. Wenn Sie das Netzteil nicht gebrauchen, trennen Sie es vom Netzstrom. Alle Verbindungskabel müssen in der Lage sein, die volle Stromlast und Maximalspannung unter den extremsten Bedingungen bezüglich Temperatur, Feuchtigkeit und mechanischer Beanspruchung, sowie den Auswirkungen des Langzeitgebrauchs (Alterung) standhalten können. Verwenden Sie niemals blanke Drähte zum Anschluss. Vermeiden Sie lose Verbindungen. Achten Sie darauf, dass alle Kabelverbindungen fest und sicher sitzen, bevor Sie das Netzteil einschalten. Die Oberäche des Netzteils kann sehr heiß werden, wenn ein Kurzschluss oder eine Überlastung vorliegt, oder wenn es längere Zeit in Betrieb ist. Sorgen Sie für ausreichend Platz zur Belüftung des Netzteils, um die Hitzeableitung zu erleichtern. Ausgangsspannung einstellen Achten Sie darauf, dass keine Verbraucher an das Netzteil angeschlossen sind! Stellen Sie die gewünschte Ausgangsspannung mit dem Spannungsdrehregler (9) an der Unterseite des Netzteils ein. Benutzen Sie dazu einen Kreuzschlitzschraubendreher. Drehen Sie den Spannungsdrehregler (9) in Richtung MAX, um die Ausgangsspannung zu erhöhen oder in Richtung MIN, um die Ausgangsspannung zu verringern. Verbraucher anschließen Vergewissern Sie sich, dass der maximale Stromverbrauch des Verbrauchers nicht den maximalen Ausgangsstrom überschreitet, und dass die Ausgangsspannung korrekt eingestellt ist! Stellen Sie sicher, dass das Netzteil sowie der Verbraucher ausgeschaltet sind, bevor Sie die Verbindung herstellen! Verbinden Sie das Netzkabel mit der Netzeingangsbuchse (7) des Netzteils. Schließen Sie den Netzstecker an eine geerdete Netzsteckdose an. Verbinden Sie den Pluspol (+) des Verbrauchers mit dem roten Schraubanschluss (+) (3) des Netzteils oder die “Plus”- Klemme des Verbrauchers mit der Ausgangsklemmleiste (2) (+) des Netzteils. Verbinden Sie den Minuspol (-) des Verbrauchers mit dem roten Schraubanschluss (-) (3) des Netzteils oder die “Minus”- Klemme des Verbrauchers mit der Ausgangsklemmleiste (2) (-) des Netzteils. Schalten Sie das Netzteil am EIN/AUS-Schalter (5) ein. Die rote Kontroll-LED (4) leuchtet auf.

• Bevor Sie das Netzteil ausschalten, schalten Sie stets erst den Verbraucher aus und trennen Sie dann die Verbindung zum Netzteil.

• Achten Sie bei einer hohen Stromentnahme auf festsitzende Schraubverbindungen an den Schraubanschlüssen (3) sowie festsitzende Klemmen an der Ausgangsklemmleiste (2). Sicherungswechsel Betreiben Sie das Netzteil niemals ohne Sicherung oder bevor Sie eine defekte Sicherung ausgetauscht haben und der Sicherungshalter vollständig eingerastet ist! Sicherungen sind Ersatzteile, die nicht durch die Garantie abgedeckt werden! Schalten Sie das Netzteil aus, entfernen Sie alle Anschlusskabel und trennen Sie das Netzteil von der Netzsteckdose. Drehen Sie den Sicherungshalter (8) mit einem Schraubendreher unter leichtem Druck eine Vierteldrehung im Gegenuhrzeigersinn und ziehen Sie ihn dann heraus (Bajonettverschluss). Ersetzen Sie die defekte Sicherung mit einer neuen Sicherung gleichen Typs und mit gleichen Nennwerten, wie im Ab- schnitt „Technische Daten” angegeben. Installieren Sie den Sicherungshalter (8) wieder, indem Sie ihn unter leichtem Druck mit dem Schraubendreher im Uhrzei- gersinn festdrehen.

4.Wartung Generelle Pege Schalten Sie das Netzteil vor der Reinigung stets aus und trennen Sie das Netzteil von der Netzsteckdose. Wischen Sie das Netzteil lediglich mit einem trockenen Antistatiktuch ab. Verwenden Sie keine Scheuermittel oder Lösungsmittel! Vorgehensweise bei Fehlfunktionen Obwohl Sie ein hochwertiges Netzteil erworben haben, könnte es in manchen Situationen zu Fehlfunktionen kommen. Einige dieser möglichen Fehlfunktionen können folgende Ursachen haben: Problem Mögliche Lösung Kein Ausgangsstrom an den Anschlussbuchsen. Ist das Netzteil eingeschaltet? Ist das Netzkabel sowohl am Netzteil als auch an der Netzsteckdose korrekt angeschlossen? Ist die Sicherung intakt?

Rote LED leuchtet nicht oder flackert. Bezieht der Verbraucher mehr Strom als am Netzteil eingestellt ist? Liegt im Verbraucher ein Kurzschluss vor? Ist das Netzteil überhitzt? Prüfen Sie die Belüftung um das Netzteil.

Entsorgung Entsorgung von Elektrik- und Elektronikaltgeräten Im Interesse unserer Umwelt und um die verwendeten Rohstoffe möglichst vollständig zu recyceln, ist der Verbrauch- er aufgefordert, gebrauchte und defekte Geräte zu den öffentlichen Sammelstellen für Elektroschrott zu bringen. Das Zeichen der durchgestrichenen Mülltonne mit Rädern bedeutet, dass dieses Produkt an einer Sammelstelle für Elektronikschrott abgegeben werden muß, um es durch Recycling einer bestmöglichen Rohstoffwiederverw- ertung zuzuführen. Technische Daten Modell Nr. FSP 1225 FSP 2410 FSP 4805 FSP 3607 FSP 1235 FSP 2420 Betriebsspannung 230V AC ± 15% 230V AC ± 15% 230V AC ± 15% 230V AC ± 15% 230V AC ± 15% 230V AC ± 15% Leistungsaufnahme 375VA 400VA 400VA 425VA 950VA 950VA Ausgangsleistung 375W 240W 285W 308W 525W 540W Nominaler Ausgang 12 – 14V DC 24 - 28V DC 48 – 56V DC 36 – 42V DC 12 – 14V DC 24 – 28V DC Maximaler Ausgangsspannungs- bereich

0,5V Spannungs- regulierung < 0,15% < 0,15% < 0,15% < 0,15% < 0,15% < 0,15% Ausgangsstrom 25A 10A 5A 7A 35A 20A Restwelligkeit bei Nennlast <0,1% <0,1% <0,1% <0,1% <0,1% <0,1% Effizienz >80% >80% >80% >80% >80% >80% Übertemperatur (träge; 5x20mm) bei +85˚C bei +85˚C bei +85˚C bei +85˚C bei +85˚C bei +85˚C Sicherung (5 x 20mm) T 3,15A / 250V T 2,5A / 250V T 2,5A / 250V T 2,5A / 250V T 8A / 250V T 8A / 250V Gewicht 2 kg 2 kg 2 kg 2 kg 3,2 kg 3,2 kg Abmessungen (B x H x T) 155 x 66 x 240
