Caractéristiques	Détails
Taille de l'écran	19 pouces
Type de panneau	LCD
Résolution maximale	1280 x 1024 pixels
Temps de réponse	5 ms
Contraste	1000:1
Luminosité	300 cd/m²
Angles de vision	160° horizontal, 140° vertical
Connectivité	VGA, DVI-D
Consommation d'énergie	35 W (en fonctionnement), 1 W (en veille)
Dimensions (L x H x P)	409 x 367 x 210 mm
Poids	5,5 kg
Utilisation recommandée	Bureau, usage domestique, jeux légers
Maintenance	Nettoyage régulier de l'écran avec un chiffon doux, vérification des connexions
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable
Informations supplémentaires	Garantie de 3 ans, support technique disponible

FOIRE AUX QUESTIONS - MultiSync LCD195WXM NEC

Comment régler la luminosité de mon moniteur NEC MultiSync LCD195WXM ?

Pour régler la luminosité, appuyez sur le bouton 'Menu' de votre moniteur, utilisez les flèches pour naviguer jusqu'à 'Réglages de l'image' et sélectionnez 'Luminosité'. Ajustez à votre convenance.

Mon moniteur ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez de débrancher le moniteur pendant quelques minutes, puis rebranchez-le.

Comment connecter mon NEC MultiSync LCD195WXM à un ordinateur ?

Utilisez un câble VGA ou DVI pour connecter le moniteur à votre ordinateur. Assurez-vous que le moniteur est sélectionné comme source d'entrée dans le menu.

L'image est floue sur mon moniteur, que puis-je faire ?

Assurez-vous que la résolution de votre ordinateur est réglée sur la résolution native du moniteur (1440 x 900). Vous pouvez également essayer de désactiver la mise à l'échelle dans les paramètres d'affichage de votre ordinateur.

Comment nettoyer l'écran de mon moniteur NEC MultiSync LCD195WXM ?

Utilisez un chiffon doux et sec pour essuyer l'écran. Si des taches persistent, vous pouvez légèrement humidifier le chiffon avec de l'eau distillée ou un nettoyant pour écran. Évitez d'appliquer directement le liquide sur l'écran.

Que faire si mon moniteur affiche des couleurs étranges ?

Vérifiez les câbles de connexion pour vous assurer qu'ils ne sont pas endommagés. Vous pouvez également restaurer les paramètres d'usine à partir du menu des réglages du moniteur.

Comment ajuster la position de l'écran ?

Le NEC MultiSync LCD195WXM dispose d'un support ajustable. Pour le déplacer, maintenez fermement le bas du moniteur et ajustez l'angle ou la hauteur selon vos besoins.

Mon moniteur émet un bruit, est-ce normal ?

Un léger bourdonnement peut se produire en raison de la technologie d'affichage. Si le bruit est fort ou anormal, vérifiez les connexions et envisagez de contacter le support technique.

Comment activer ou désactiver le mode veille ?

Le mode veille est généralement activé automatiquement après une période d'inactivité. Vous pouvez désactiver cette fonction dans les paramètres d'alimentation de votre ordinateur.

Où puis-je trouver le manuel d'utilisation pour mon moniteur ?

Le manuel d'utilisation peut être téléchargé depuis le site officiel de NEC dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI MultiSync LCD195WXM NEC

Ce symbole prévient l'utilisateur qu'une tension non isolée dans l'appareil peut être suffisante pour provoquer une électrocution. Il est donc dangereux d'établir le moindre contact avec une jupe dans cet appareil.

Ce symbole prévient l'utilisateur que des documents importants sur l'utilisation et le dépannage de cet appareil ont été inclus. Ils doivent donc être lus attentivement pour éviter tout problème.

Déclaration du constructeur

Nous certifions par le présent document que le moniteur couleur MultiSync LCD195WXM (L195H0) est conforme à

la directive européenne 73/23/EEC:

EN 60950-1

la directive européenne 89/336/EEC:

-EN55022

-EN61000-3-2

-EN61000-3-3

-EN55024

sous la marque suivante :

Manuel de l'utilisateur

Cordon

cordon d'alimentation CD-ROM

Cable audio

Moniteur LCD MultiSync

Démarrage rapide

Figure 1 Figure 2

Adaptateur de câble pour Macintosh (non inclus)

Cordon d'alimentation audio de l'ordinateur Figure B.1

L'emballage* de votre nouveau moniteur LCD MultiSync NEC doit contenir les éléments suivants:

• Monitor LCD MultiSync avec socle inclinable Cable audio Cordon d'alimentation Cable de signal vidéo (mini-connecteur D-SUB male 15 broches vers mini-connecteur D-SUB male 15 broches) Cable de signal vidéo (DVI-D vers DVI-D)
• Manuel de l'utilisateur CD-ROM
• Cache-cables N'oubliez pas de conserver la boîte et le matériel d'emballage d'origine pour le cas où vous serez amené à transporter ou expédier le moniteur.

Pour tirer le support, suivez les instructions suivantes :

1. Placez le moniteur face vers le bas sur une surface non abrasive (Figure 1).
2. Tirez sur le support tout en maintenant le moniteur avec l'autre main, jusqu'à ce que vous entendiez un clic en provenance du support (Figure 2).

REMARQUE: Manipulez le moniteur avec soin en tirant le support.

REMARQUE: Inversez cette procédure si vous devez remettre le moniteur dans son emballage.

Pour connecter le moniteur LCD MultiSync à votre système, suivez ces instructions :

1. Eteignez votre ordinateur.
2. Pour un PC ou un Mac équivalent d'une sortie numérique DVI : Branchez le cable vidéo du connecteur de la carte graphique de votre système (Figure A.1). Serrez toutes les vis. Pour un PC équivalent d'une sortie analogue : branchez le mini- connecteur D-SUB à 15 broches du cable vidéo sur le connecteur de la carte vidéo de votre ordinateur (Figure A.2). Serrez toutes les vis. Pour un Mac : Branchez l'adaptateur de cable (non fourni) pour Macintosh du MultiSync à l'ordinateur. Branchez le cable signal mini D-SUB à 15 broches à l'adaptateur de cable MultiSync pour Macintosh (Figure A.3). Serrez toutes les vis.

REMARQUE: Certains systèmes Macintosh n'ont pas besoin d'adaptateur de cable. 3. Pour fixer le cache-cables : Insérez les attaches du cache-cables dans les orifices du col du support et faites glisser le cache-cables vers le bas pour le mettre en place (Figure A.4).

REMARQUE: Veuillez vous assurer que les attaches sont solidement fixées. 4. Reliez tous les câbles au connecteur approprié à l'arrête du moniteur (Figure B.1). Branchez les écouteurs (non fournis) au connecteur approprié à l'arrête du moniteur (Figure C.1).

Françals-1

Figure C.1

Figure RL.1

Figure R.1

Figure R.2

Figure R.3

Figure TS.1

4-VIS (M4) Profondeur MAXI. : 8,5 mm Si vous utilisez d'autres vis, vérifiez la profondeur du trou.

Poids de l'assemblage du LCD: 4,6 kg (MAXI.)

1. Connectez une extrémité du cordon d'alimentation au moniteur et l'autre à la prise de courant. Mettez le cable du signal video, le cable audio et le cordon d'alimentation dans le cache-cables (Figure B.1).

REMARQUE: Régalez l'emplacement du cable situé sous le cache-cables pour éviter de l'endommager ou d'endommager le moniteur.

REMARQUE: Veuillez vous reporter à la section Attention de ce manuel pour le choix d'un cordon d'alimentation adapté. 6. Allumer le moniteur avec le bouton d'alimentation situé à l'avant (Figure C.1) ainsi que l'ordinateur. 7. Le réglage automatique sans intervention applique automatiquement au moniteur, pour la plupart des résolutions, les paramètres optimaux en fonction de la configuration initiale. Pour des réglages supplémentaires, utilisez les commandes OSD suivantes :

• Contraste automatique
• Réglement Automatique

Reportez-vous à la section Commandes de ce manuel de l'utilisateur pour une description complète de ces commandes OSD.

REMARQUE: Si vous rencontrez le moindre des problèmes, veuillez reporter à la section Résolution des problèmes du présent manuel.

Élévation et abaissement de l'écran du moniteur

Le moniteur peut être élevé ou abaisse. Pour lever ou abaisser l'écran, placez les mains de chaque côté du moniteur et ou abaissez ce dernier à la hauteur qui vous convient (Figure RL.1).

REMARQUE: Manipulez l'écran avec précaution lorsque vous l'élevez ou l'abaissez.

Inclinaison et pivotement

Maintenez les deux côtés du moniteur et ajustez l'inclinaison et l'orientation à votre convenance (Figure TS.1).

REMARQUE: Manipulez l'écran avec précaution lorsque vous l'inclinez et le faites pivoter.

Dépose pour montage du support du moniteur

Pour préparer le moniteur en vue d'un autre montage :

1. Déconnectez tous les câbles
2. Placez le moniteur face vers le bas sur une surface non abrasive (Figure R.1).
3. Retirez les quatre vis fixant le moniteur à son support et enlevez l'ensemble support comme indiqué (Figure R.2). Le moniteur est maintenant prêt pour un montage différent.
4. Connectez le cordon d'alimentation CA et le cable de signal à l'arête du moniteur (Figure R.3).
5. Inversez cette procédure pour fixer à nouveau le support. REMARQUE: Utilisez uniquement une méthode de montage alternative compatible VESA. REMARQUE: Manipulez avec soin, en retenant le support du moniteur.

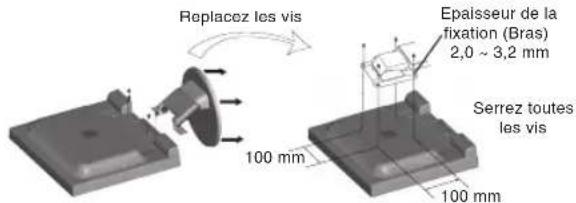

Raccordement d'un bras flexible

Ce moniteur LCD est donc peut-être utilisé avec un bras flexible. Veuillez utiliser les vis fournies (4) comme indiqué dans l'image lors de l'installation. Afin de respecter les prescriptions relatives à la sécurité, le moniteur doit être monté sur un bras garantissant la stabilité nécessaire en fonction du poids du moniteur. Le moniteur LCD doit être uniquement utilisé avec un bras homologué (par exemple, portant la marque GS).

Fonctionnement des boutons de commandes OSD (on-screen-display) sur la face avant du moniteur :

1. Fonction de base en pressant chaque touche Français-2

Bouton	SELECT	-	+	1<-2/RESET
Aucun affichage OSD Racc	aùrçyètés à l'églée d'attac	urçi vers la fenêtre de réglage de la luminosité.	réglage du volume.	Sélection du signal d'entrée.
Affichage de l'OSD (Phase de sélection d'icone)	Aller vers la phase de réglage.	le curseur va vers la gauche. le	curseur va vers la droite.
Afflichage de l'OSD (phase de réglage)	Aller vers la phase de sélection de l'icone.	Réglo en diminuant la valeur ou le curseur de réglage va vers la gauche.	Réglo en augmentant la valeur ou le curseur de réglage va vers la droite.	Opération de réinitialisation. Muet (marche/arret) bascule vers la fenêtre de réglage du volume.

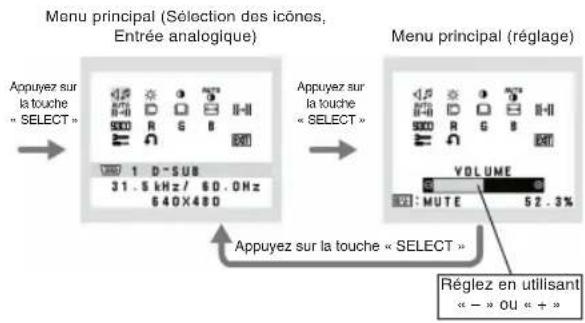

2. Structure du menu OSD

Règle le volume des haut-parleurs et du casque. Pour permettre le mode sourdine du haut-parleur, appuyez sur la touche 1 < - > 2 RESET.

Luminosite

Régule la luminosité globale de l'image et du fond de l'écran.

Contraste

Règle la luminosité de l'image en fonction du fond.

AUTO contraste AUTO. (entree analogue uniquement)

Règle l'image affichée pour des entrées vidéo non standard.

AUTO Réglage AUTO (entrée analogue uniquement)

Réglage automatique de la position de l'image, la dimension horizontale et la finesse.

Gauche/droite (entree analogue uniquement)

Contrôle la position horizontale de l'image dans la zone d'affichage du LCD.

Bas/haut (entrée analogue quintuplet)

Contrôle la position verticale de l'image dans la zone d'affichage du LCD.

Largeur (entrée analogue uniquement)

Règle la largeur par l'augmentation ou la diminution de ce paramètre.

Finesse (entree analogue unique)

Améliore le point, la clarté et la stabilité de l'image par augmentation ou diminution de ce paramètre.

930 Systèmes de contrôle des couleurs

Cinq prééglages de couleur (9300/7500/sRVB/UTILISATEUR/NATIVE) déterminent le réglage de couleur souhaité. Les prééglages des couleurs, sRVB et NATIVE, sont des prééglages standard et ne peuvent pas être modifiés.

Couleur ROUGE

Augmente ou diminue le Rouge. La modification sera visible à l'écran.

Augmente ou diminue le Vert. La modification sera visible à l'écran.

Couleur BLEUE

Augmente ou diminue le Bleu. La modification sera visible à l'écran.

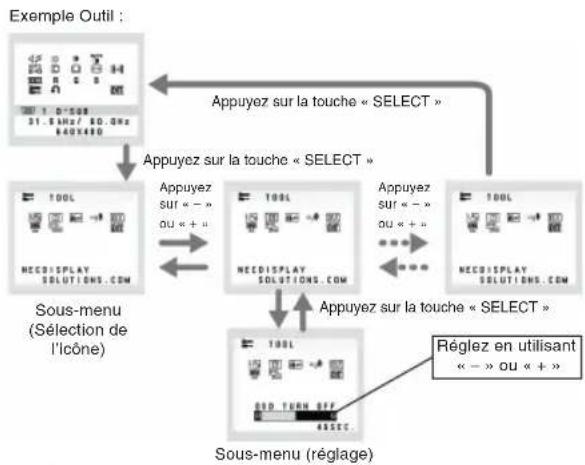

OUTIL

La sélection de l'option OUTIL vous permet d'entrer dans les sous-menus.

Prereglage USINE

En choisissant Preréglage usine, vous pouvez rétablir les réglages d'usine pour tous les paramètres des commandes OSD. Maintenez le bouton RESET enfoncé plusieurs secondes pour qu'il prenne effet. Il est possible de réinitialiser individuellement des réglages en mettant la commande concernée en surbrillance et en appuyant sur le bouton RESET.

EXT exit(sortie)

La sélection du bouton EXIT vous permet de quitter le menu de l'OSD, ou un sous-menu.

Les menus des commandes OSD sont disponibles en neuf langues.

Extinction de l'osd

Le menu des commandes OSD restera à l'écran aussi longtemps qu'il sera utilisé. Dans le sous-menu Extinction OSD, vous pouvez désigner la durée d'attente du moniteur entre la dernière pression de touche et l'extinction du menu des commandes OSD. Les choix prédéfinis sont situés entre 10 et 120 secondes, par pas de 5 secondes.

Verrouillage OSD

Cette commande bloque totalement l'accès à toutes les fonctions de commande OSD en dehors de la luminosité et du contraste. Toute tentative d'activation de commande OSD lorsque ce dernier est en mode verrouillé provoque l'apparition d'un écran informant que les commandes OSD sont verrouillées. Pour activer la fonction de verrouillage de l'OSD, maintenez enfoncés en même temps le bouton « 1<-2/ RESET » et la touche « + » Pour désactiver le verrouillage de l'OSD, maintenez enfoncés en même temps le bouton « 1<-2/ RESET » et la touche « + »

X40 erreurs de résolution

Si MARCHE est un message apparaitra sur l'écran après 30 secondes vous signant que la résolution n'est pas optimale.

Active ou DÉSACTIVE le contrôle et la communication bidirectionnels du moniteur.

Informationécran

Indiquez le nom du modèle et les numéros de série de votre moniteur.

RESOLUTION EN ENTREE (ENTREE analogue seulement)

Définissez la résolution du signal d'entrée sur une des valeurs suivantes : 1280 x 768 et 1360 x 768.

1280 x 768 : Définit la résolution sur 1280 x 768.

1360 x 768 : Définit la résolution sur 1360 x 768.

Avertissements OSD

Les menus Avertissements OSD disparaissent avec le bouton SELECT.

PAS DE SIGNAL: Cette fonction vous avertit quand il n'y a pas de signal. Après mise sous tension du moniter, ou s'il y a modification du signal d'entrée ou encore s'il n'y a pas de signal video actif, la fenetre Pas de signal apparait.

ERREUR DE RESOLUTION: Cette fonction vous avertit de l'utilisation en résolution optimisée. Avec la mise sous tension, ou en cas de changement du signal d'entrée, ou si le signal video ne possède pas la résolution appropriée, la fenêtre Notification de resolution s'affiche. Cette fonction peut être désactivée dans le menu OUTIL.

HORS LIMITE: Cette fonction affiche un conseil sur la résolution optimisée et le taux de rafraîchissement recommandés. Après la mise sous tension ou en cas de modification du signal d'entrée ou encore si le signal video ne possède pas la résolution appropriée, le menu Hors limites s'affiche.

Français-3
