MANUAL DE USUARIO MultiSync LCD195WXM NEC

• Cable de alimentación

• Cable de señal de vídeo (mini D-SUB de 15 clavijas macho a mini D-SUB de 15 clavijas macho)

• Cable de señal de vídeo (DVI-D a DVI-D)

• Cubierta para cables

Recuerde conservar la caja y el material de embalaje originales para podertransportar el monitor en el futuro.Manualdel usuarioCablede audioCable dealimentaciónMini D-SUB de 15clavijas macho amini D-SUB de 15clavijas machoDVI-D a DVI-DMonitor LCD MultiSyncCD-ROM Inicio rápido Para quitar el soporte, siga estas instrucciones:

1. Sitúe el monitor boca abajo en una superficie no abrasiva (figura 1).

2. Extraiga el soporte sujetando el monitor con la otra mano hasta

que el soporte haga clic (figura 2). NOTA: retire el soporte del monitor con cuidado. NOTA: invierta el procedimiento si necesita volver a embalar el monitor. Para conectar el monitor LCD MultiSync a su sistema, siga estas indicaciones:

1. Apague el ordenador.

2. Para PC o MAC con salida digital DVI: conecte el cable de señal

DVI-D al conector de la tarjeta de visualización de su sistema (figura A.1). Apriete todos los tornillos. Para PC con salida analógica: conecte el cable de señal del mini D-SUB de 15 clavijas al conector de la tarjeta de visualización de su sistema (figura A.2). Apriete todos los tornillos. Para los Mac: conecte el adaptador para Macintosh de MultiSync (no incluido) al ordenador. Conecte el cable de señal del mini D-SUB de 15 clavijas al adaptador para Macintosh de MultiSync (Figure A.3). Apriete todos los tornillos. NOTA: algunos sistemas Macintosh no necesitan adaptador.

3. Para montar la cubierta para cables:

Introduzca las lengüetas de la cubierta para cables en los orificios del cuello de la base y deslice la cubierta para cables hacia abajo hasta que encaje en su sitio (figura A.4). NOTA: compruebe que las lengüetas están bien aseguradas.

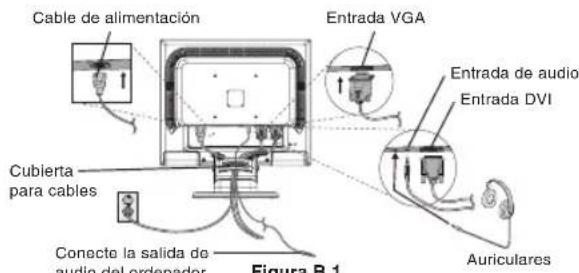

4. Conecte todos los cables al conector apropiado de la parte

posterior del monitor (figura B.1). Conecte los auriculares (no incluidos) al conector apropiado de la parte trasera del monitor (figura C.1). Figura A.1 Figura A.2 Adaptador para Macintosh (no incluido)Cubierta para cables Figura 1 Figura 2 Figura A.3 Base SoporteCubierta para cables Figura A.4 Cable de alimentaciónCubiertapara cablesConecte la salida deaudio del ordenador Figura B.1 Entrada VGAEntrada de audioAuricularesEntrada DVI 03_Spain 28/6/07, 5:12 PM1Español Español-2 Controles Los botones de control OSD (On-Screen-Display) situados en la parte frontal del monitor funcionan del siguiente modo:

1. Funciones básicas pulsando una teclaAparece OSD. Acceso rápido a la ventanade ajuste del brillo.BotónSi no aparece

OSD Acceso rápido a la ventanade ajuste del volumen.Si aparece OSD(selección del icono)Pasa al nivel de ajuste. El cursor se desplaza haciala izquierda.El cursor se desplaza haciala derecha.Si aparece OSD(ajuste)Pasa al nivel de seleccióndel icono.Disminución del valor deajuste o el cursor para elajuste se desplaza hacia laizquierda.Aumento del valor de ajusteo el cursor para el ajuste sedesplaza hacia la derecha. SELECT

Selección de señal deentrada.Función de reajuste.Silencio encendido/apagadoen la ventana de ajuste delvolumen. 1<->2/RESET Figura C.1Botón de encendidoFigura TS.1Figura R.1Superficie no abrasivaFigura R.2Figura R.3Peso del conjunto del monitor: 4,6 kg (MÁX.) Especificaciones Vuelva a colocar los tornillosApriete todoslos tornillos100 mmGrosor de la escuadra(brazo) 2,0 ~ 3,2 mm5. Conecte un extremo del cable de alimentación al monitor y el otro ala toma de corriente. Introduzca el cable de señal de vídeo, el de audio y el de alimentación en la cubierta para cables (figura B.1). NOTA: asegúrese de que la cubierta para cables está biencolocada para evitar daños en ella y en el monitor.NOTA: consulte el apartado Peligro de este manual para asegurarsede que selecciona el cable de alimentación adecuado.6. Encienda el monitor y el ordenador con el botón de encendido(figura C.1).7. Esta función No-touch ajusta automáticamente el monitor con laconfiguración óptima inicial en la mayoría de cadencias. Para llevara cabo otros ajustes, utilice los siguientes controles de OSD:• Contraste de autoajuste• Auto ajuste Consulte el apartado Controles de este manual del usuario si desea obtener una descripción detallada de estos controles OSD. NOTA: si surgiera algún problema, consulte el apartado Solución de problemas de este manual del usuario. Cómo subir y bajar la pantalla del monitor La pantalla del monitor se puede subir y bajar. Para ello, coloque unamano a cada lado del monitor y súbala o bájela hasta conseguir laposición deseada (figura RL.1).NOTA: realice esta operación con cuidado. Base inclinable y giratoria Sujete la pantalla del monitor con las dos manos para ajustarla yorientarla como desee (figura TS.1).NOTA: tenga cuidado al inclinar y girar el monitor. Cómo retirar el soporte del monitor para el montaje Para montar el monitor de otra forma:1. Desconecte todos los cables.2. Coloque el monitor boca abajo en una superficie no abrasiva(figura R.1).3. Retire los 4 tornillos que unen el monitor al soporte y retire elsoporte como se indica (figura R.2).El monitor ya está preparado para montarlo de otro modo.4. Conecte el cable de CA y el cable de señal a la parte trasera delmonitor (figura R.3).5. Repita el proceso en sentido inverso para volver a montar el soporte.NOTA: utilice sólo métodos de montaje alternativos compatiblescon VESA.NOTA: retire el soporte del monitor con cuidado. Instalación de un brazo flexible Este monitor LCD está diseñado para ser utilizado con un brazo flexible.Para el montaje utilice los tornillos (4) que se suministran con el productoy colóquelos tal como muestra la imagen. Para cumplir las normas deseguridad, el monitor debe estar montado a un brazo que garantice laestabilidad necesaria teniendo en cuenta el peso del monitor.El monitor LCD sólo se podrá utilizar con un brazo homologado (porejemplo, de la marca GS).100 mmFigura RL.14 TORNILLOS (M4)Profundidad MÁX.: 8,5 mmSi utiliza otros tornillos,compruebe laprofundidad del orificio. 03_Spain 28/6/07, 5:12 PM2Español Español-3 Submenú (selección del icono) Pulse “–” o “+” Submenú (ajuste) Pulse la tecla “SELECT” Pulse “–” o “+” Ejemplo Tool (herramienta): Pulse la tecla “SELECT” Pulse la tecla “SELECT” Menú principal (Selección del icono, entrada analógica) Menú principal (ajuste) Pulsela tecla“SELECT”Pulsela tecla“SELECT” Pulse la tecla “SELECT” Ajuste con “–” o “+” Ajuste con “–” o “+”

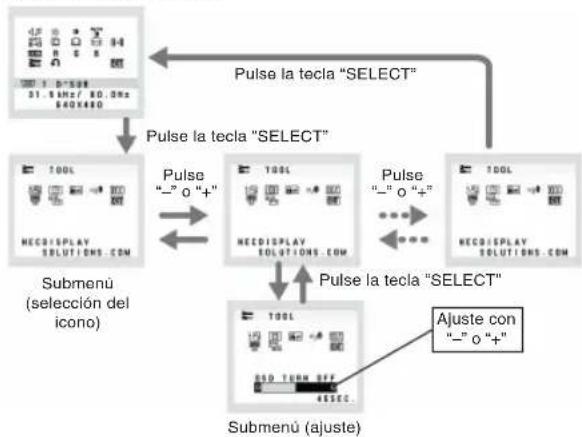

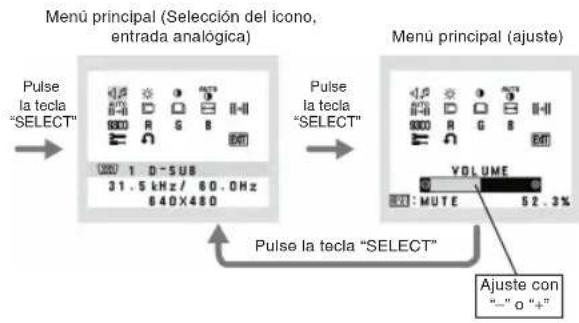

2. Estructura de OSD

AUDIO Controla el volumen de los altavoces y los auriculares. Para que los altavoces no reproduzcan ningún sonido, pulse la tecla 1<->2/RESET. BRILLO Ajusta el brillo de la imagen global y del fondo. CONTRASTE Ajusta el brillo de la imagen respecto al fondo. CONTRASTE AUTOM. (sólo entradas analógicas) Ajusta la imagen que aparece para las entradas de vídeo no estándar. AUTO AJUSTE (sólo entradas analógicas) Ajusta automáticamente la configuración de Image Position (Posición de la imagen), Anchura y Estabilidad. IZQ./DERECHA (sólo entradas analógicas) Controla la posición horizontal de la imagen en el área de visualización de la pantalla. ABAJO/ARRIBA (sólo entradas analógicas) Controla la posición vertical de la imagen en el área de visualización de la pantalla. ANCHURA (sólo entradas analógicas) Ajusta el tamaño horizontal aumentando o reduciendo esta configuración. ESTABILIDAD (sólo entradas analógicas) Mejora el enfoque, la claridad y la estabilidad de la imagen aumentando o reduciendo esta configuración.

SISTEMAS DE CONTROL DEL COLOR

Con el preajuste de cinco colores (9300/7500/sRGB/USER/ ESTÁNDAR) se selecciona la configuración del color deseada. Las configuraciones de color sRGB y ESTÁNDAR son estándar y no se pueden modificar. COLOR ROJO Aumenta o disminuye el Rojo. El cambio aparecerá en la pantalla. COLOR VERDE Aumenta o disminuye el Verde. El cambio aparecerá en la pantalla. COLOR AZUL Aumenta o disminuye el Azul. El cambio aparecerá en la pantalla. HERRAMIENTA Seleccionando TOOL (HERRAMIENTA) se accede al submenú.

Seleccionando Conf. de fábrica podrá restablecer todas las configuraciones de control de OSD originales. Mantenga pulsado el botón RESET durante unos segundos para que se active la función. Podrá restablecer cada configuración resaltando el control correspondiente y pulsando el botón RESET. EXIT Con EXIT podrá salir del menú/submenú de OSD. IDIOMA Con EXIT podrá salir del menú/submenú de OSD. ACTIVIDAD OSD El menú de control de OSD permanecerá activado mientras se esté utilizando. En el submenú Actividad OSD puede indicar cuánto tiempo debe transcurrir desde que se toca por última vez un botón del menú de control de OSD hasta que éste se desconecta. La opción preconfigurada permite un mínimo de 10 segundos y un máximo 120, variable en intervalos de 5 segundos. BLOQUEO OSD Este control bloquea totalmente el acceso a todas las funciones de control de OSD excepto Brillo y Contraste. Si intenta activar los controles de OSD mientras está activado el modo de Bloqueo, aparecerá una ventana notificándole que los controles de OSD están bloqueados. Para activar la función de Bloqueo OSD, pulse “1<->2/ RESET” y la tecla “+” simultáneamente. Para desactivar la función de Bloqueo OSD, pulse “1<->2/ RESET” y la tecla “+” simultáneamente.

Si está activado y la resolución no es la óptima, aparecerá un mensaje en la pantalla transcurridos 30 segundos para informarle de ello. DDC/CI Activa o desactiva la comunicación y control bidireccional del monitor.

Indica el número de modelo y de serie del monitor.

RESOLUCIÓN DE ENTRADA
