MODE D'EMPLOI S02 Esoteric

Le symbole d'éclair à tête de flèche dans un triangle équilatéral sert à prévenir l'utilisateur de la présence dans l'enceinte du produit d'une « tension dangereuse » non isolée d'une grandeur suffisante pour constituer un risque d'électrocution pour les personnes.

Le point d'exclamation dans un triangle équilateral sert à prévenir l'utilisateur de la présence d'instructions importantes de fonctionnement et de maintenance (entretien) dans les documents accompagnant l'appareil.

AVERTISSEMENT: POUR PREVENIR LES RISQUES D'INCENDIE ET D'ÉLECTROCUTION, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE NI À L'HUMIDITE.

ATTENTION

NE RETIREZ PAS LES CAPOTS EXTERNES OU BOITIERS POUR EXPOSER L'LECTRONIQUE. AUCUNE PIECE INTERNE N'EST REPARABLE PAR L'UTILISATEUR.
SI VOUS RENCONTREZ DES PROBLEMES AVEC CE PRODUIT, CONTACTEZ LE MAGASIN OU VOUS AVEZ ACHETE L'UNITE. N'TUILISEZ PAS LE PRODUIT TANT QU'IN N'A PAS ETÉ REPARE.
L'UTILISATION DE COMMANDES, DE RÉGLAGES OU LE SUIVI DE PROCÉDURES AUTRES QUE CE QUI EST DÉCRIT DANS CE DOCUMENT PEUT PROVOQUER UNE EXPOSITION À UN RAYONNEMENT DANGEREUX.

AUX USA/CANADA, UTILISEZ UNIQUEMENT UNE TENSION D'ALIMENTATION DE 120 V.

Modèle pour le Canada

Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Modèle pour l'Europe

Déclaration de CONFORMITE

Nous, TEAC AUDIO EUROPE, Liegmitzer Straße 6, 82194 Grobenzell, Allemagne, déclarons sous notre propre responsabilité que le produit TEAC déscrit

dans ce mode d'emploi est conforme aux normes techniques lui correspondant.

ATTENTION

Les changements ou modifications non expressement approuvés par la partie responsable de la conformité peuvent invalider le droit de l'utilisateur à faire fonctionner l'équipment.

1) Lisez ces instructions.
2) Conserve ces instructions.
3) Tenez compte de tous les averisations.
4) Suivez toutes les instructions.
5) N'utilise pas cet apparéil avec de l'eau à proximité.
6) Nettoyez-le uniquement avec un chiffon sec.
7) Ne bloquez aucune ouverture de ventilation. Installez-le conformément aux instructions du fabricant.
8) Ne l'installé pas pres de sources de chaleur telles que des radiateurs, bouches de chauffage, poèles ou autres appareils (y compris des amplificateurs) produitant de la chaleur.
9) Ne neutralisez pas le dispositif de sécurité de la fiche polarisée ou de terre. Une fiche polarisée a deux broches, l'une plus large que l'autre. Une fiche de terre a deux broches identiques et une troisième broche pour la mise à la terre. La broche plus large ou la troisième broche servent à votre sécurité. Si la fiche fournie n'entre pas dans votre prise, consultez un électricien pour le remplacement de la prise obsolete.
10) Evitez de marcher sur le cordon d'alimentation et de le pincer, en particulier au niveau des fiches, des prises secteur, et du point de sortie de l'appareil.
11) N'utilisez que des fixations/accessoires spécifiés par le fabricant.
12) Utilisez-le uniquement avec le chariot, socle, trépied, support ou table spécifique par le fabricant ou vendu avec l'appareil. Si un chariot est utilisé, faites attention à ne pas être blessé par un renversement lors du déplacement de l'ensemble chariot/ apparéil.
13) Debranchez cet apparéil en cas d'orage ou de non utilisation prolongée.
14) Confiez toute réparation à des techniciens de maintenance qualifiés. Une réparation est nécessaire si l'appareil a été endommé d'une quelconque façon, par exemple si le cordon ou la fiche d'alimentation est endommagé, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dedans, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement, ou s'il est tombé.
- L'appareil tire un courant nominal de veille de la prise secteur quand son interrupteur POWER ou STANDBY/ON n'est pas en position ON.
- La fiche secteur est utilisé comme dispositif de déconnexion et doit donc toujours rester disponible.
- Des précautions doivent être prises pour l'emploi d'écouteurs ou d'un casque avec le produit car une pression acoustique (volume) excessive dans les écouteurs ou dans le casque peut provoquer une perte d'audition.

ATTENTION

N'exposez pas cet appeareil aux gouttes ni aux eclaboussures.
- Ne placez pas d'objet rempli de liquide sur l'appareil, comme par exemple un vase.
- N'installez pas cet apparéil dans un espace confiné comme une bibliothèque ou un meuble similaire.
L'appareil doit être place suffisamment prés de la prise de courant pour que vous puissiez à tout moment atteindre facilement la fiche du cordon d'alimentation.
- Si le produit utilise des batteries (y compris un pack d'accus ou des batteries fixes), elles ne doivent pas etre exposées au soleil, au feu ou à une chaleur excessive.

PRECAUTION pour les produits utilisant des batteries au lithium remplaçables: il existe un danger d'explosion en cas de remplacement par un type de batterie incorrect. Remplacezles uniquement par des modèle identiques ou équivalents.

AVERTISSEMENT

Les produits ayant une construction de Classe I sont équipés d'un cordon d'alimentation avec une fiche de terre. Le cordon de ces produits doit être branché dans une prise de terre.

Pour les consommateurs européens

Mise au rebut des équipements électriques et Electroniques et des piles et/ou accumulateurs

a) Tout équipement électrique/electronique et pile/accumulateur hors d'usage doit etre traité séparément de la collecte municipale d'ordures menagères dans des points de collectè désignés par le gouvernement ou les autorités locales.
b) En vous débarrassant correctement des équipements électriques/électroniques et piles/accumulateurs hors d'usage, vous contribuerez à la sauvégarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine et l'environnement.
c) Le traitement incorrect des équipements électriques/électroniques et piles/accumulateurs hors d'utilisation peut avoir des effets graves sur l'environnement et la santé humaine en raison de la présence de substances dangereuses dans les équipements.
d) Le symbole de déchets d'équipements électriques et électroniques (DEEE), qui représentée une poubelle à roulettes barrière d'une croix, indique que les équipements électriques/electroniques et piles/accumulateurs doivent être collectés et traités séparément des déchets menagers.

Si unepile ou un accumulateur contient plus que les valeurs de plomb (Pb),mercure (Hg) et/ou cadmium Cd) specifiees dans la directive sur les piles et accumulateurs (2006/66/CE),alors les symboles chimiques de ces elements seront indiqués sous le symbole DEEE.

e) Des systèmes de return et de collecte sont disponibles pour l'utiliser final. Pour des informations plus détaillées sur la mise au rebut des derniers équipements électriques/electroniques et piles/accumulateurs hors d'utilisation, veuillez contacter votre mairie, le service d'ordures menagères ou le magasin dans lequel vous avez acquis l'équipement.

Sommaire

Nosyouremercionsd'avoirchoisieproduitEsoteric.

Lisez ce mode d'emploi avec attention pour tirer les valeurs performances de ce produit.

INSTRUCTIONS DE SECURITE IMPORTANTES 15

Avant l'utilisation 18

Entretien 19

Branchement des enceintes 20

Branchements. 21

Nomenclature et fonctions des parties 22

Fonctionnement de base 24

Notes sur les circuits de protection 25

Guide de dépannage 25

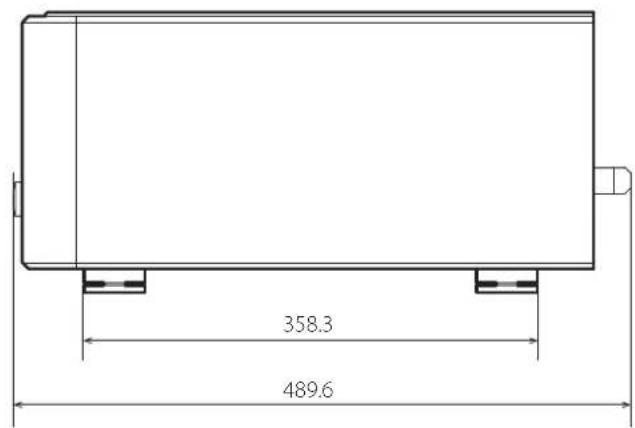

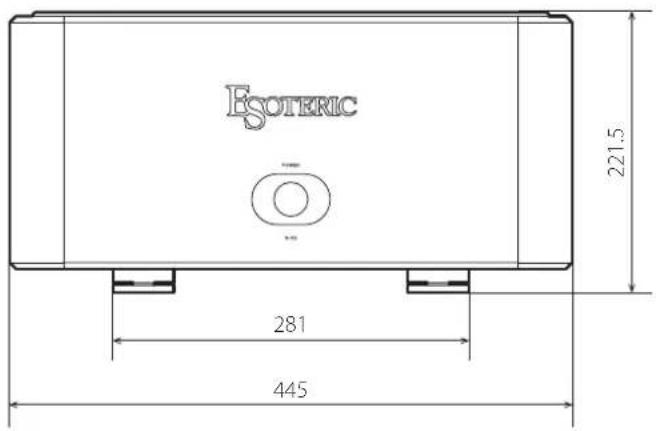

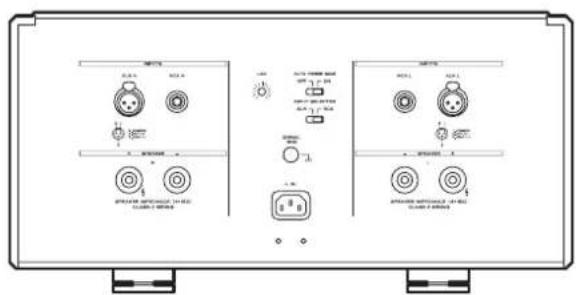

Caracteristiques technique et schémas avec cotes 26

Avant l'utilisation

Contenu de l'emballage

Vérifiez que vous disposez bien de tous les accessoires représentés ci-dessous. Veuillez contacter le magasin dans lequel vous avez achetié ce produit si l'un de ces accessoires manque ou a été endomagé durant le transport.

Cordon d'alimentation × 1

Patins en feutre × 4

Plateau de soutien de cordon d'alimentation × 1

Vis pour le plateau de soutien de cordon d'alimentation × 2

Mode d'emploi (ce document) × 1

Carte de garantie × 1

-Appres I'avoir lu, gardez-le en lieu sur avec la carte de garantie pour vous y reférer ulterieurement.

Précautions d'emploi

• L'unité est très lourde, aussi faites attention de ne pas vous blesser durant l'installation.
• N'installez pas cette unité dans un lieu qui pourrait chauffer. Cela comprend les endroits exposés directement au soleil ou pres d'un radiateur, d'un chauffage, d'une cuisine et d'autres apparueils chauffants. En outre, ne la place pas au-dessus d'un autre amplificateur ou équipement dégantage de la chaleur.
• Evitez les endroits sujets aux vibrations ou exposés à une poussière excessive, au froid et à l'humidité.
• Cette unité génére plus de chaleur que des amplificateurs de puissance ordinaires. Lorsque vous l'installez, maintenez un écart d'au moins 20 cm avec les murs environnants et autres obstacles. Si vous la place dans un rack, prenez les précautions nécessaires pour éviter la surchauffe en utilisant par exemple un rack avec des ouvertures de ventilation, et en laissant au moins 20 cm d'espace libre au-dessus de l'unité et au moins 10 cm d'espace libre derrière elle.
  -Ne l'installé pas debout, face vers le haut ou sur le côté.
• Placez l'unité sur une surface stable pres du système audio que vous allez utiliser avec elle.
• NE placez RIEN sur le dessus de l'unité, pas même des CD, CD-R, disques vinyle ou cassettes.

Entretien

• Ne posez pas de tissu sur l'unité et ne placez pas celle-ci sur du linge de maison ou sur une épaisse moquette. Cela pourrait entrainer la surchauffe de l'unité ou l'endommager.
  Fournissez à l'unité une tension d'alimentation qui correspond à cette indiquée sur la face arrêté. Si vous avez des doutes à ce sujet, consultez un électricien.
  -Ne déplacez pas l'unité durant l'utilisation.
• N'ouvre pas le boitier de l'unité car cela pourrait endommager le circuit ou entrainer un chic électrique. Si un objet étranger penètre dans l'unité, consultez votre revendeur.
• Quand vous débranchez la fiche d'alimentation d'une prise secteur, tirez toujours directement sur la fiche. Ne tirez jamais sur le cordon lui-même.

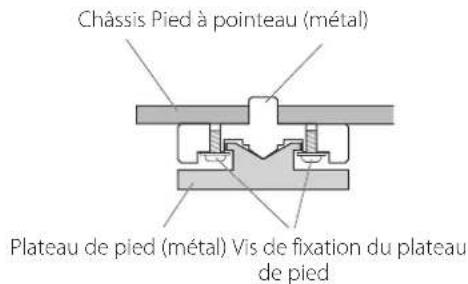

Note sur les pieds de découplage

Des pieds à pointeau métallique de haute précision sont solidement fixés à la plaque inférieure de cette unité.

Leur plateau de protection n'est pas fixé de façon rigide, mais quand l'unité est posée à sa place, elle est soutenue par ces pieds à pointeau, qui dispersent efficacement les vibrations.

• Appliquez les feutres fournis sous les pieds de protection pour évi ter de rayer la surface sur laquelle est placé l'unité.

À propos du plateau de soutien du cordon d'alimentation

Cette unité possède un plateau pour soutenir les cordons d'alimentation lourds, tels que les modèles ESOTERIC 7N-PC9500 MEXCEL et 7N-PC7500 et 7N-PC5500.

Alignez-le avec le cordon d'alimentation utilisé et fixez-le en serrant fermement les vis.

Utilisez un chiffon sec et doux pour nettoyer la surface de l'unité. Pour les taches tenaces, utilisez un chiffon humide qui a ete soigneusement essore afin d'éliminer l'excess d'humidité.

Pár sécurité, débranche la fiche d'alimentation de la prise secteur avant de nettoyer l'unité.

-Ne vaporisé jamais du liquide directement sur ces unités.
N'utilise pas de lingettes de nettoyage imbibées de produits chimiques, de diluant ou de substances similaires car cela pourrait endommager la surface de l'unité.
- Evitez un contact prolongé de l'unité avec des matériaux caoutchouteux ou plastiques car ceux-ci peuvent endommager le boitier.

Notes sur les cables d'enceintes

• Utilisez des cables d'enceinte du commerce pour brancher les enceintes.
• Utilisez les cables d'enceinte les plus courts possibles. Plus le cable est long, plus grande est la valeur de la résistance et plus les performances d'amortissement sont réduites. En outre, la longueur accroit également l'impédance et la capacitance, dégradant la qualité sonore dans les haute fréquences.
  Utilisez des cables de meme longueur pour les enceintes gauche et droite.

Comment brancher les câbles d'enceinte

Utilisez des cables d'enceinte du commerce pour relier le bornier + de l'unité au bornier + de l'enceinte et le bornier - de l'unité au bornier - de l'enceinte.

Utilisez des enceintes d'au moins 4 d'impedance.
- Si l'extrémité dénudée d'un conducteur de cable d'enceinte entre en contact avec un autre cable ou bornier, un court-circuit peut se produit.
Ne laisseriez jamais un cable d'enceinte entree en court-circuit.
-Ne connectez pas plusieurs amplificateurs à une même enceinte.
- Ne regroupez pas des cables de connexion avec des cordons d'alimentation. Cela pourrait entrainer des bruits.

La fiche d'alimentation doit toujours être débranchée lors de la connexion des cables d'enceinte.

Si vous utilisez des fiches bananes

Insérez la fiche dans l'orifice du bornier.

• Maintenez le capuchon serré pendant l'utilisation.
• Lisez attentivement les instructions concernant les fiches bananes que vous utilisez.

Remarque concernant le modelee européen

Conformément aux réglementations de sécurité européennes, le branchement de fiches bananes à des borniers d'enceinte n'est pas autorisé sur les modèles européens.

Les orifices dans lesquels pouraient s'insérer les fiches bananes ont ete occultes par des capuchons noirs. Branchez les enceintes a l'aide de fils denudes ou portant des cosses a fourche.

Si un capuchon noir sort de son bornier, remettez-le en place.

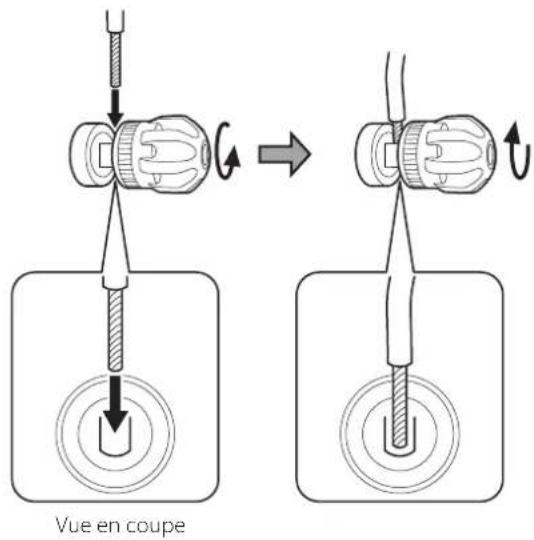

Si vous utilisez des fils dénudés

Desserrez le capuchon, inséréz le conducteur par le haut et serrez le capuchon.

L'orifice d'insertion est ouvert vers le haut.

• Le diamètre maximal de conducteur pouvant être inséré est de 4 mm.

Si vous utilisez des cosses à fourche

Desserrez le capuchon, inserez la cosse à fourche par le haut ou le bas et serrez le capuchon.

• Si vous utilisez une cosse à fourche pour le branchement, elle doit avoir un diamètre interne d'au moins 6 mm.

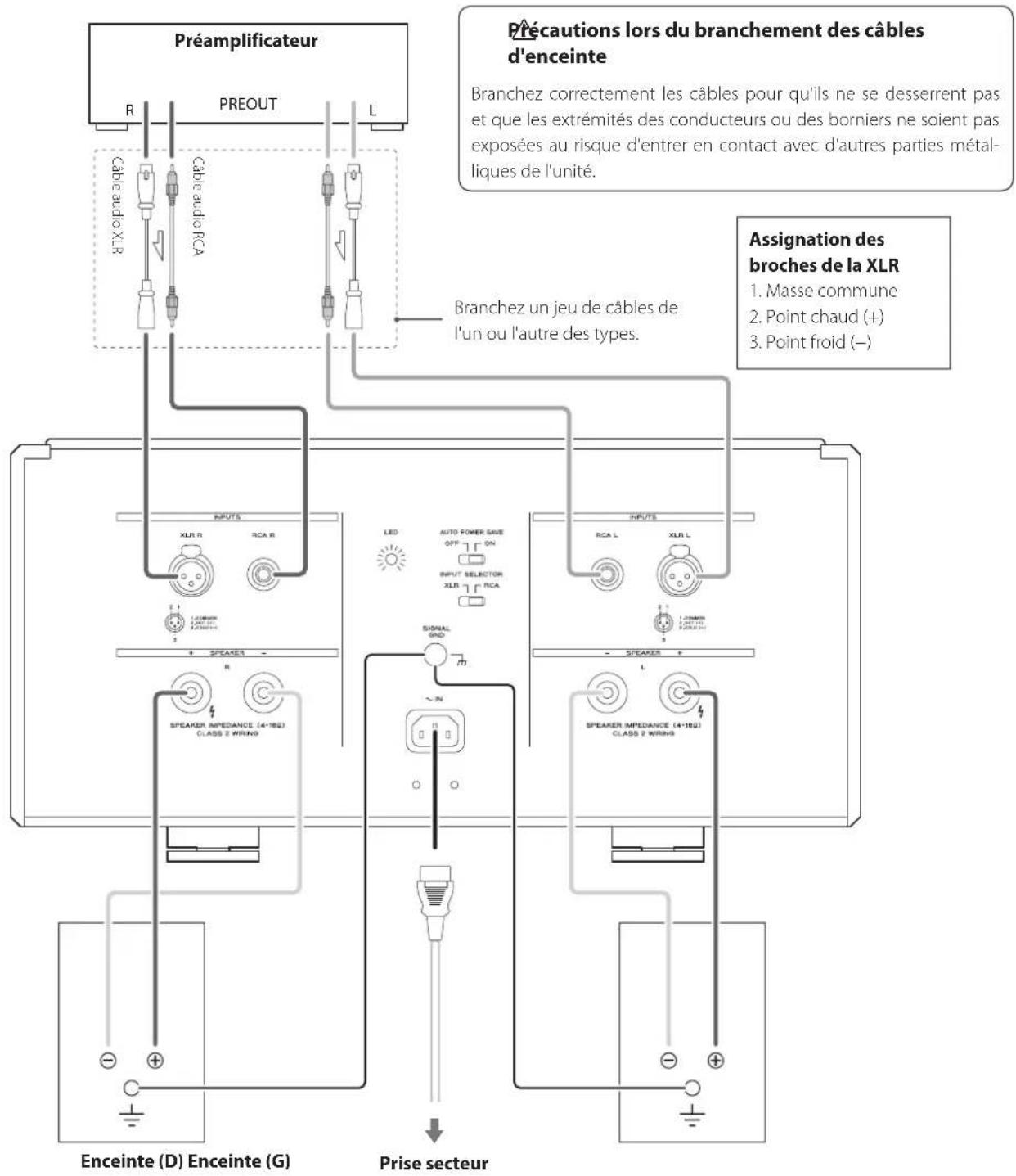

Précautions lors des branchements

Aprs ao terine tous les autres branchements, ineze la fiche du cordon d'alimentation dans une pris secteur.

Mettez toujours l'unité hors tension avant de débrancher quoi que ce soit.

Lisez les modes d'emploi de tous les appareils qui seront connectés et suivez leurs instructions.

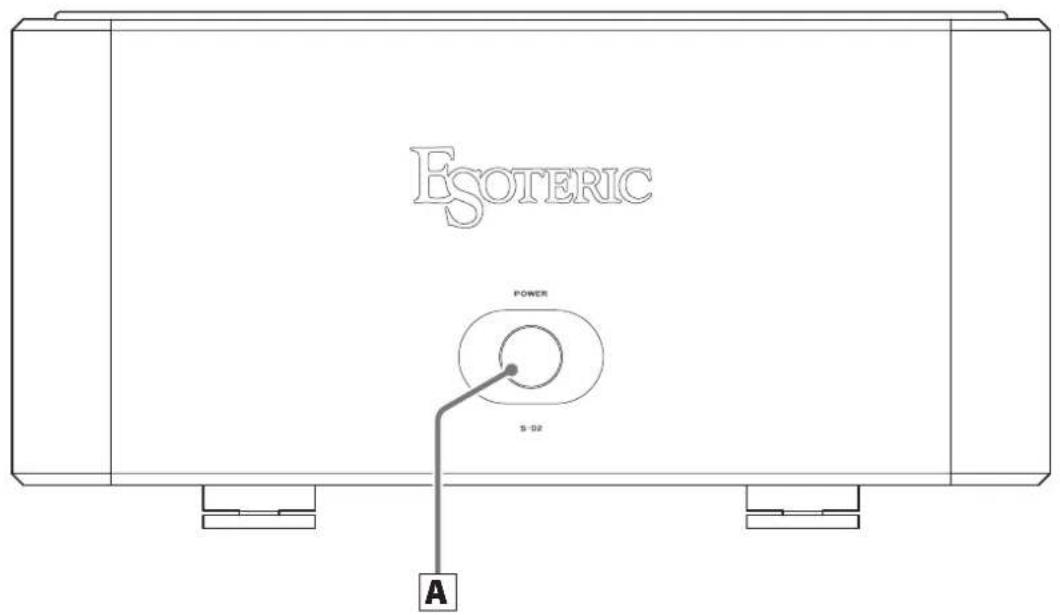

Face avant

Face arrière

Interrupteur d'alimentation POWER

Appuyez sur cet interrupteur pour allumer ou eteindre l'unité. Levoyant d'alimentation se trace autour de I'interrupteur. Il s'allume en bleu quand I'unité est sous tension. Apre's mise sous tension de I'unité, le voyant d'alimentation clignote en bleu et aucun son n'est emis pendant quelques secondes. Attendez que levoyant cesse de clignoter et s'allume fixement.

• Quand le circuit de protection est actif, levoyant d'alimentation clignote en bleu ou alterne entre bleu et rouge et aucun son ne sort (page 25).
  Comme cette unité a un transformateur de puissance et un condensateur de grande capacité, le transformateur de puissance peut produit un bruit un court instant après la mise sous tension de l'unité. Ce n'est pas un dysfonctionnement.
• Àprous extinction de l'unité,attendez au moins deux secondes avant de la rallumer.

A Prises d'entree XLR

Utilissez des cables XLR symétriques pour brancher les prises de sortie du préamplificateur à ses prises.

Pour utiliser ces entretes, reglez le sélection INPUT SELECTOR de la face arrirée de l'unité sur XLR.

• Insérez les fiches XLR symétriques jusqu'à ce que leur loquet se verrouille. Appuyez sur les loquets pour débrancher les cables.
• La broche 2 des prises d'entrée XLR est le « point chaud », Utilisez des cables compatibles.
• Insérez les fiches à fond. Ne regroupez pas ces cables avec les cordons d'alimentation ou les cables d'enceintes. Cela pourrait degrader la qualité audio ou causer des parasites.

B Prises d'entrée RCA

Utilissez des cables RCA pour brancher les prises de sortie du préamplificateur à ces prises. Pour utiliser ces entres, reglez le selecteur INPUT SELECTOR de la face arrête de l'unité sur RCA.
- Insérez les fiches à fond. Ne regroupez pas ces cables avec les cordons d'alimentation ou les cables d'enceintes. Cela pourrait degrader la qualité audio ou causer des parasites.

Bouton de réglage de luminosité de LED

Tournez-le pour regler la luminosité duvoyant d'alimentation.

Commutateur AUTO POWER SAVE

Sert àmettre en ou hors service la fonction d'économie automatique d'énergie.

Quand la fonction d'économie automatique d'énergie est en service, s'il n'y a pas d'entrée audio (silence continu) en provenance de la source d'entrée sélectionnelle pendant environ 30 minutes, l'unité s'éteint automatiquement.

• Ce qui se passé sur les entrées non sélectionnées n'a pas d'effet sur la fonction d'économie automatique d'énergie.

Sellecteur INPUT SELECTOR

Sert a besoin entre les entrées RCA et XLR.

Le déplacez pas quand l'unité est allumée. Cela risquerait de provoquer un bruit important pouvant endommager votre audition, l'unité ou les enceintes connectées.

Borne de mise à la masse [SIGNAL GND]

Utiliser un cable gainé du commerce (par exemple à isolant PVC) pourmettre à la masse des connexions avec les enceintes, le préamplificateur ou d'autres équipements peut améliorer la qualité du son.

Ce n'est PAS un branchement de terre de sécurité electrique.

Orifices pour les vis du plateau de soutien du cordon d'alimentation

Servent à fixer le plateau de soutien du cordon d'alimentation (page 19).

Prise d'entrée d'alimentation [-IN]

Branchez le cordon d'alimentation fourni à cette prise. ÀpRES avoir terminé tous les autres branchements, insérez la fiche du cordon d'alimentation dans une prise secteur.
- Debranchez le cordon de la prise secteur en cas de non-utilisation prolongée de l'unité.

Mutilise qu'un authenticate cordon d'alimentation Esoteric. L'utilisation d'autres cordons d'alimentation peut entrainer un incendie ou un choc électrique.

Chez Esoteric, nous utilisons des câbles ESOTERIC MEXCEL sans contrainte comme reférence.

Pour des informations détaillées, visitez le site web suivant.

http://www.esoteric.jp/products/esoteric/accessory/indexe.html

Afin de protégger les enceintes, suivez les étapes ci-dessous lors de la mise sous et hors tension du système auquel cette unité est connectée.

Mise sous tension

Réduisez le volume du préamplificateur au minimum.
2 Allumez la source audio.
3 Allumez le préamplificateur.
4 Allumez cette unité.

Après mise sous tension de l'unité, levoyant d'alimentation clignote en bleu et,aucun son n'est émis pendant quelques secondes. Attendez que le voyant d'alimentation cesse de clignoter et reste allumé avant de regler le volume et d'effectuer d'autres opérations.

Mise hors tension

Si une source audio est en lecture, arrêtez la lecture.
2Réduisez le volume du préamplificateur au minimum.
3 Éteignez cette unité.

4 Eteignez le préamplificateur.
5 Éteignez la source audio.

• Pour garantir votre sécurité, débranchez toujours la fiche d'alimentation de la prise secteur lorsque vous nettoyez l'unité et lors des déplacements ou en cas de non-utilisation prolongée de l'unité.

Notes sur les circuits de protection

Cette unité intègre un circuit de protection contre les courts-circuits en sortie, un circuit de protection contre la surchauffe et un circuit de protection contre le courant continu.

Un circuit de protection est activé quand levoyant d'alimentation clignote en bleu ou alterne entre bleu et rouge.

• Si levoyant d'alimentation clignote en bleu, il peut s'être produit un court-circuit dans les cables d'enceinte +/-. Dans ce cas, etelignez l'unité et vérifie les branchements des enceintes.
• Si levoyant d'alimentation alterne entre bleu et rouge, c'est que la température interne est élevée. Éteignez l'unité et attendez un moment que la température diminue. Vous pouvez également changer les conditions d'installation pour améliorer la ventilation.
• Si levoyant d'alimentation alterne entre bleu et rouge durant 30 secondes, l'unité s'est automatiquement d'elle-même. Àpres cela, l'interrupteur d'alimentation POWER reste désactifé tant que la température interne est trop élevé.

Si levoyant continue de clignoter même après élimination des causes probables,contactez le magasin dans lequel vous avez achete l'unité.

Guide de dépannage

Si vous rencontres un problème avec cette unité, veuillesnez prendre un moment pour dire les informations suivantes avant de solliciter une réparation.

Si cette unité ne fonctionne toujours pas correctement, contactez le revendeur chez qui vous l'avez achetée.

L'unité ne s'allume pas.

Insérez la fiche d'alimentation dans une prise secteur.

L'unité s'éteint automatiquement.

C'est la fonction d'économie automatique d'énergie qui a entrainé son extinction. Appuyez sur la touche POWER de l'unité principale pour l'allumer.

Changez si nécessaire le réglage de la fonction d'économie automatique d'énergie (page 23).

Aucun son n'est produit.

Mettez l'unité principale sous tension.
Verifiez que le préamplificateur est allumé. Avant d'allumer le préamplificateur, éteignez cette unité.
Verifiez qu'un signal sort du préamplificateur.
Verifiez les connexions entre l'unité, le préamplificateur et les enceintes, ainsi qu'entre la source audio et le préamplificateur.
Verifiez que laonne entree est selectionnee sur le preamplificateur.
Vérifiez que laonne entree est selectionnee sur cette unite.
Montez le volume du préamplificateur.

Levoyant d'alimentation clignote en bleu ou alterne entre bleu et rouge.

Un circuit de protection est activé. Éteignez l'unité et éliminez la cause du problème (page 25).
Un court-circuit peut s'être produit avec les cables d'enceinte +/-. Verifiez les branchements des cables d'enceinte.

La position du son dans la stéreo est anormale.

Vérifiez qu'aucune des enceintes n'est branchée au moyen d'un cable de connexion dont les pôles +/- sont inversés.

Performances audio

Sortie nominale 145W+145W(8Ω)

290W+290W(4Ω)

Sortie utile maximale .580 W + 580 W (2Ω)

Réponse en fréquence. 5 Hz - 100 kHz (+0 dB, -3 dB, 8 Ω)

Rapport signal/bruit. 115 dB (IHF-A)

Distorsion harmonique totale. 0,003% (1 kHz, 8Ω, 150 W)

Gain 29 dB

Facteur d'amortissement 1000

Prises d'entrée. RCA × 1 paire

XLR×1 paire

Impedance d'entree

RCA 22 kQ

XLR 44 kΩ

Générales

Alimentation electrique

Modèle Europe/Hong-Kong CA 230 V,50 Hz

Modèle USA/Canada CA 120V,60 Hz

Modèle Corée CA 220 V,60 Hz

Consommation electrique 440W (160 W s'il n'y a pas de signal)

Dimensions externes (L× H× P) (hors tout). 445× 221,5× 489,6mm

Poids 48kg

Température de fonctionnement +10°C à +35°C

Hygrométrie de fonctionnement ... 5 % à 85 % (sans condensation)

Température de stockage. -20°C à +55°C

Accessoires fournis

Cordon d'alimentation × 1

Patins en feutre × 4

Plateau de soutien de cordon d'alimentation × 1

Vis pour le plateau de soutien de cordon d'alimentation × 2

Mode d'emploi (ce document) × 1

Carte de garantie × 1

• Caracteristiques techniques et aspect sont sujets à changements sans préavis.
  Le poids et les dimensions sont des valeurs approchées.
• Les illustrations de ce mode d'emploi peuvent lever légarement différent des modélles de production.

Les dimensions sont en millimetre (mm)

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

PRECAUCION: PARA REDUCIR EL RIESGO DE DESCARGA ELECTRICA, NO QUITLA CUBIERTA (NI EL PANEL POSTERIOR).NO HAY PIEZAS INTERNAS QUE EL USUARIO PUEDA REPARAR. PARA REPARACIONES, REMITASE A UN SERVICIO TECNICO CUALIFICADO.

Conectores de entrada RCA × 1 par XLR × 1 par

Impedancia de entrada
RCA 22 kQ
XLR 44kQ

General

Alimentación

Modelo para Europa/Hong Kong CA 230 V, 50 Hz
