MODE D'EMPLOI ELVOX 6611AU Vimar
Télécharger le manuel d'instructions sur le site www.vimar.com

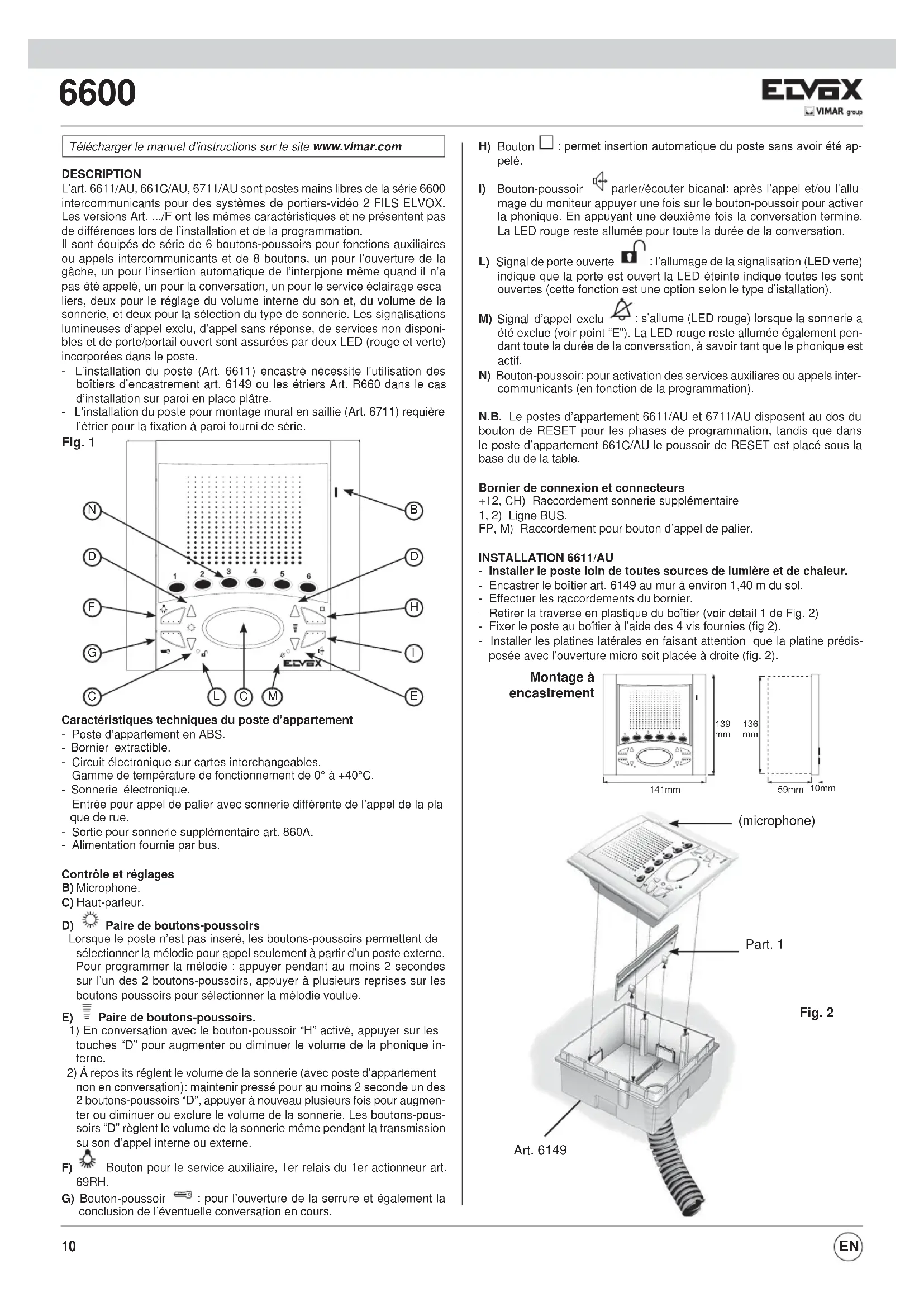

Description
L'art. 6611/AU, 661C/AU, 6711/AU sont des postes mains libres de la série 6600 intercommunicants pour des systèmes de portiers-vidéo 2 FILS ELVOX. Les versions Art..../F ont les mêmes caractéristiques et ne présentent pas de différences lors de l'installation et de la programmation.
Ils sont équipés de série de 6 boutons-poussoirs pour fonctions auxiliaires ou appels intercommunicants et de 8 boutons, un pour l'ouverture de la gâche, un pour l'insertion automatique de l'interphone même quand il n'a pas été appelé, un pour la conversation, un pour le service éclairage escaliers, deux pour le réglage du volume interne du son et du volume de la sonnerie, et deux pour la sélection du type de sonnerie. Les signalisations lumineuses d'appel exclu, d'appel sans réponse, de services non disponibles et de porte/portail ouvert sont assurées par deux LED (rouge et verte) incorporées dans le poste.
- L'installation du poste (Art. 6611) encastré nécessite l'utilisation des boîtiers d'encastrement art. 6149 ou les étriers Art. R660 dans le cas d'installation sur paroi en placo plâtre.
- L'installation du poste pour montage mural en saillie (Art. 6711) requiert l'étrier pour la fixation à paroi fourni de série.
Fig. 1
Caractéristiques techniques du poste d'appartement
- Poste d'appartement en ABS.
- Bornier extractible.
- Circuit électronique sur cartes interchangeables.
- Gamme de température de fonctionnement de 0° à +40°C.
- Sonnerie électronique.
- Entrée pour appel de palier avec sonnerie différente de l'appel de la plaque de rue.
- Sortie pour sonnerie supplémentaire art. 860A.
- Alimentation fournie par bus.
Contrôle et réglages
B) Microphone. C) Haut-parleur.
D) paire de boutons-poussoirs
Lorsque le poste n'est pas inséré, les boutons-poussoirs permettent de sélectionner la mélodie pour appel seulement à partir d'un poste externe. Pour programmer la mélodie : appuyer pendant au moins 2 secondes sur l'un des 2 boutons-poussoirs, appuyer à plusieurs reprises sur les boutons-poussoirs pour sélectionner la mélodie voulue.
E) paire de boutons-poussoirs.
1) En conversation avec le bouton-poussoir "H" activé, appuyer sur les touches "D" pour augmenter ou diminuer le volume de la phonique interne.
2) À repos, ils règlent le volume de la sonnerie (avec poste d'appartement non en conversation) : maintenir pressé pour au moins 2 secondes un des 2 boutons-poussoirs "D", appuyer à nouveau plusieurs fois pour augmenter ou diminuer ou exclure le volume de la sonnerie. Les boutons-poussoirs "D" règlent le volume de la sonnerie même pendant la transmission du son d'appel interne ou externe.
F) Bouton pour le service auxiliaire, 1er relais du 1er actionneur art. 69RH. G) Bouton-poussoir : pour l'ouverture de la serrure et également la conclusion de l'éventuelle conversation en cours.
H) Bouton □ : permet insertion automatique du poste sans avoir été appelé. I) Bouton-poussoir parler/écouter bicanal : après l'appel et/ou l'allumage du moniteur, appuyer une fois sur le bouton-poussoir pour activer la phonique. En appuyant une deuxième fois, la conversation termine. La LED rouge reste allumée pour toute la durée de la conversation. L) Signal de porte ouverte : l'allumage de la signalisation (LED verte) indique que la porte est ouverte. La LED éteinte indique que toutes sont ouvertes (cette fonction est une option selon le type d'installation). M) Signal d'appel exclu : s'allume (LED rouge) lorsque la sonnerie a été exclue (voir point "E"). La LED rouge reste allumée également pendant toute la durée de la conversation, à savoir tant que le phonique est actif. N) Bouton-poussoir : pour activation des services auxiliaires ou appels intercommunicants (en fonction de la programmation).
N. B. Le poste d'appartement 6611/AU et 6711/AU dispose au dos du bouton de RESET pour les phases de programmation, tandis que dans le poste d'appartement 661C/AU le poussoir de RESET est placé sous la base de la table.
Bornier de connexion et connecteurs
+12, CH) Raccordement sonnerie supplémentaire
1, 2) Ligne BUS.
FP, M) Raccordement pour bouton d'appel de palier.

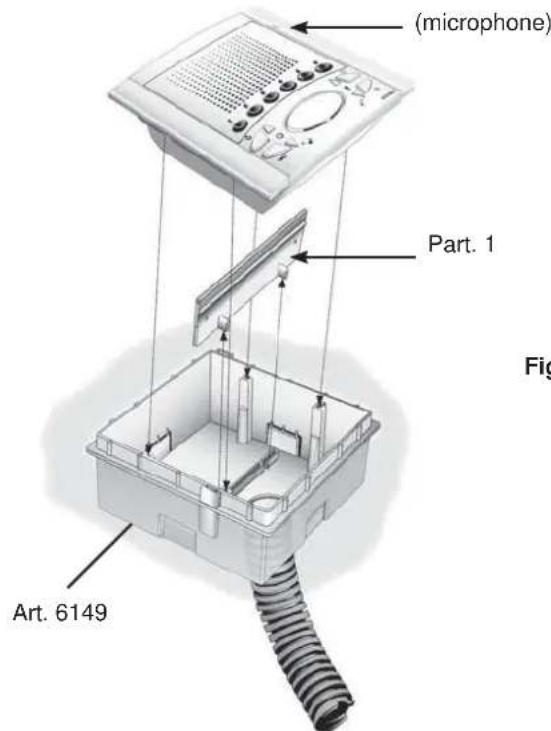

Installation 6611/AU
- Installer le poste loin de toutes sources de lumière et de chaleur.
- Encastrer le boîtier art. 6149 au mur à environ 1,40 m du sol.
- Effectuer les raccordements du bornier.
- Retirer la traverse en plastique du boîtier (voir détail 1 de Fig. 2)
- Fixer le poste au boîtier à l'aide des 4 vis fournies (fig. 2).
- Installer les platines latérales en faisant attention que la platine prédisposée avec l'ouverture micro soit placée à droite (fig. 2).
Montage à encastrement


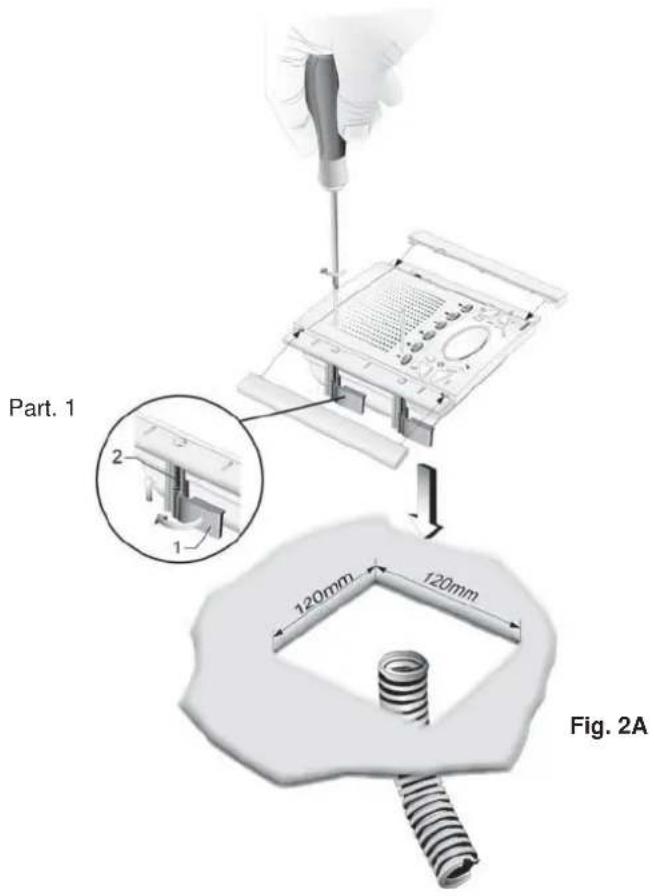

Installation de l'art. 6611/AU avec les étriers ART. R660
- Installer le poste loin de toutes sources de lumière et de chaleur.
- Effectuer un trou dans la paroi en placo plâtre d'environ 120mm x 120mm à une hauteur de 1.40 m du sol au bord inférieur.
- Fixer les étriers au moniteur comme indiqué dans la figure en tenant les curseurs bien alignés aux côtés du poste.
- Effectuer les raccordements du bornier.
- Insérer le poste dans la paroi en placo plâtre.
- Visser les vis de façon à approcher les curseurs à la paroi en placo plâtre.
- En vissant, les curseurs doivent s'aligner orthogonalement au poste.
- Insérer les masques latéraux en faisant attention à ce que celle avec fente pour le microphone soit insérée à droite.
- Installer le poste loin de toutes sources de lumière et de chaleur.
- Fixer la plaque d'accrochage du poste à une hauteur d'environ 1,40m du sol au bord inférieur.
- Effectuer les raccordements du bornier.
- Insérer le poste en suivant le sens des flèches 1 et 2.
- Pour enlever le poste de la plaque d'accrochage, agir avec un tournevis sur la languette de sécurité (placée sur la partie supérieure et derrière le poste) et l'extraire suivant le sens des flèches 3 et 4.
Version murale en saillie
- Fixer le clou du poste d'appareil à paroi et accrocher le poste au clou.
- Effectuer les raccordements du bornier.
Montage de table
Derrière les moniteurs Art. 6611/AU et 6711/AU il y a des connecteurs (A-B-C) et des pontages pour la stabilisation du signal vidéo.
Pour version de table Art. 661C la stabilisation du signal vidéo est faite au moyen d'un pontage dans le bornier A-B-C présent dans le clou. Ce pontage doit être employé dans les installations avec plusieurs appareils postes/portiers-vidéos et raccordés en série (Fig. 3).
Dans la configuration en série, déplacer le pontage (seulement dans le dernier appareil) sur la position "B" et maintenir les pontages des autres postes d'appartement ou moniteurs sur la position initiale ou "A" (Fig. 3).
Pour d'autres configurations de connexion, voir la note « Terminaison bus » figurant ci-après, dans la section des schémas de connexion.
Les programmations des postes sont de trois types : attribution d'un code d'identification ou d'un code d'appel (indispensable), d'un code d'identification secondaire (pour postes associés à un poste/portier-vidéo "Master"), programmation des boutons pour services auxiliaires et communication entre postes (lorsque cela est nécessaire).
Les programmations doivent être effectuées avec le système allumé, sans communication en cours et seulement après avoir relié les interphones et/ou portiers-videos au système et programmé les plaques de rue.
Le code d'identification doit être programmé par l'intermédiaire d'une plaque de rue (principale-"MASTER"), montée dans le système et déjà configurée. Le portier-vidéo est fourni sans code d'identification associé. Pour vérifier cette condition, appuyer sur le bouton de commande de la gâche "G". Le portier-vidéo émettra un triple "Beep".
Attention: pendant la programmation du code d'identification du poste d'appartement/portier-vidéo, il y a 30 seconds du moment dans lequel on entre en programmation dans le poste d'appartement/portier-vidéo au moment dans lequel on appuie sur le bouton-poussoir d'appel ou on envoie le code.
Étape de la programmation:
1) Appuyer et garder le doigt sur le bouton « I ». 2) Appuyer et garder le doigt sur les boutons « H » en même temps que le bouton « I ». 3) Attendre environ 3 secondes jusqu'à ce que la led rouge « M » ne clignote. 4) Maintenant le microprocesseur est physiquement rétabli. 5) Rélâcher les deux boutons « I » et « H ». Vous avez environ 5 secondes pour programmer une de n'importe quelle programmation décrite. 6) Appuyer et garder le doigt sur le bouton « G ». 7) Après 2 secondes le portier-vidéo émet une tonalité aiguë, s'allume automatiquement et est mis en communication avec la plaque de rue. 8) Appuyer sur le bouton d'appel correspondant au vidéo-interphone sur les plaques de rue à boutons. Taper le code d'appel et appuyer sur le bouton "☐" sur les plaques de rue alphanumériques. 9) Si le système comprend déjà un interphone / portier-vidéo avec le même code d'identification associé, la plaque de rue émet un signal sonore faible et il faut nécessairement reprendre l'opération du point 1. 10) Dans le cas contraire, le code est associé au portier-vidéo et la communication est coupée.
Programmation du code d'identification secondaire
La programmation du code d'identification secondaire n'est requise que pour faire sonner simultanément plus d'un portier-vidéo avec le même bouton ou code d'appel. Les portiers-vidéos qui doivent sonner simultanément sont associés avec le même bouton à un même groupe. L'interphone / portier-vidéo "Master" est programmé le premier en utilisant la procédure précédente de "programmation du code d'identification". Les interphones / portiers-vidéos supplémentaires sont programmés avec le code d'identification secondaire (voir table indiquée dans la section schémas de raccordement). Le nombre d'interphones que l'on peut associer au même groupe, sans l'aide du programmateur art. 950C ou SaveProg, est 3 plus un chef de groupe.
Étape de la programmation:
1) Appuyer et garder le doigt sur le bouton « I ». 2) Appuyer et garder le doigt simultanément sur les boutons "H" et « I ». 3) Attendre 3 secondes jusqu'à ce que la led rouge « M » ne clignote. 4) Maintenant le microprocesseur est physiquement rétabli. 5) Relâcher les boutons « I » et « H ». 6) Appuyer simultanément et garder le doigt sur les boutons gâche « G » et autoallumage « H ». 7) Après 2 secondes, le portier-vidéo émet une tonalité aiguë et est mis en communication avec la plaque de rue.
8) Relâcher les boutons gâche « G » et autoallumage « H ».
9) Appuyer sur le bouton d'appel correspondant à l'interphone / portier-vidéo "Master" sur les plaques de rue à boutons. Taper le code d'appel de l'interphone / vidéo-portier et appuyer sur le bouton "☐" sur les plaques de rue alphanumériques.
10) Si dans l'installation existe déjà un interphone / portier-vidéo avec le même code d'identification associé, la plaque émet un signal sonore faible et il est nécessaire de répéter l'opération du point 1.
11) Une fois l'identificateur secondaire associé au portier-vidéo, la communication se termine.
Pour connaître le numéro assigné, voir la référence dans la table indiquée dans la section schémas de raccordement.
Programmation des boutons
Le portier-vidéo est fourni avec 3 boutons pour les fonctions de gâche, d'insertion automatique et pour le service auxiliaire d'éclairage escalier, lequel active le 1er relais du 1er actionneur (Art. 69R4), si connecté au système et 6 autres boutons pour les appels intercommunicants ou services auxiliaires. Pour changer le type de fonctionnement des boutons, il est nécessaire d'utiliser le programmateur Art. 950C ou SaveProg, excepté pour l'affectation des fonctions des appels intercommunicants et autoallumage vers une plaque de rue spécifique.
Étape de la programmation:
1) Appuyer et garder le doigt sur le bouton « I ». 2) Appuyer et garder le doigt sur le bouton « H » en même temps que le bouton « I ». 3) Attendre environ 3 secondes jusqu'à ce que la led rouge « M » clignote. 4) Maintenant le microprocesseur est physiquement rétabli. 5) Rélâcher les boutons « I » et « H ». 6) Appuyer et garder le doigt sur le bouton à programmer « N ». 7) Après 2 secondes, l'interphone émet une tonalité aiguë, tandis que l'autre interphone/portier-vidéo émet une échelle tritonale ascendante. 8) Rélâcher le bouton relatif à l'appel intercommunicant « N ». 9) Sur l'interphone/portier-vidéo appelé (celui avec l'échelle tritonale) appuyer sur un des boutons programmés comme gâche, F1, F2 ou actionneur.
10) Une tonalité aiguë confirme la fin de la procédure.
Répéter la même procédure pour les autres interphones / portiers-videos et éventuels boutons d'appel l'intercommunicant.
REMARQUE : Dans les portiers vidéo Art. 6611/AU, 661C/AU, 6711/AU, avec la même procédure, il est possible de programmer également un bouton "N".
Programmation du bouton d'insertion automatique vers la plaque de rue spécifique.
Étape de la programmation :
1) Appuyer et garder le doigt sur le bouton « I ». 2) Appuyer et garder le doigt sur le bouton « H » en même temps que sur « I ». 3) Attendre environ 3 secondes jusqu'à ce que la led « M » ne clignote. 4) Maintenant le microprocesseur est physiquement rétabli. 5) Rélâcher les boutons « I » et « H ». 6) Appuyer et garder le doigt sur le bouton à programmer « N ». 7) Après 2 secondes, le portier-vidéo émet une tonalité aiguë. 8) Relâcher le bouton d'insertion automatique « N ». 9) Appuyer sur le bouton d'appel correspondant au portier-vidéo sur les plaques de rue à boutons. Taper le code d'appel et appuyer sur le bouton " " sur les plaques de rue alphanumériques.
10) Une tonalité aiguë confirme la fin de la procédure.
REMARQUE : Dans les portiers vidéo Art. 6611/AU, 661C/AU, 6711/AU, avec la même procédure, il est possible de programmer également un bouton "N".
Reprogrammation de la valeur par défaut (autrement dit d'usine) des boutons.
Étape de la reprogrammation :
1) Appuyer et garder le doigt sur le bouton « I ». 2) Appuyer et garder le doigt sur le bouton « H » en même temps que le bouton « I ». 3) Attendre environ 3 secondes jusqu'à ce que la led rouge « M » clignote. 4) Appuyer et garder le doigt sur le bouton à rétablir en position de défaut. 5) Après 2 secondes, le portier-vidéo émet une tonalité aiguë. 6) Relâcher les boutons et appuyer à nouveau sur le bouton à rétablir en position de défaut.
REMARQUE : Dans les portiers vidéo Art. 6611/AU, 661C/AU, 6711/AU, avec la même procédure, il est possible de programmer également un bouton "N".
Effacement total des programmations.
Étape de la programmation:
1) Appuyer et garder le doigt sur le bouton « I ». 2) Appuyer et garder le doigt sur le bouton « H » en même temps que le bouton « I ». 3) Attendre environ 3 secondes jusqu'à ce que la led rouge « M » clignote. 4) Maintenant le microprocesseur est physiquement rétabli. 5) Rélâcher les boutons « I » et « H ». 6) Appuyer et garder le doigt sur le bouton d'autoallumage « H ».
7) Après 2 secondes, le portier-vidéo émet une tonalité longue pendant 2 secondes. 8) Relâcher le bouton d'autoallumage « H ». 9) Pendant le retentissement de la tonalité longue, appuyer sur le bouton de commande de la gâche "G". Si la procédure d'effacement est réussie, le portier-vidéo émettra un triple "Beep" en appuyant sur le bouton de commande de la gâche « G ».
Fonctionnement
Les appels de plaque externe, intercommunicants et de palier se distinguent par leur tonalité différente.
Appel à partir de la plaque.
Les appels de la plaque de rue ne répondent pas à la pression du bouton d'appel, mais sont générés à l'intérieur par le portier-vidéo. La période d'appel ou cycle d'appel est de 1 seconde de tonalité et de 2 secondes de pause, qui se répète deux fois (valeur par défaut définie dans la plaque de rue). La durée des sonneries de type « Ding-Dong » et « Ding-Dang-Dong » ne suit pas le temps fixé par le cycle d'appel mais suit le temps naturel de la sonnerie. Pour répondre, appuyer et relâcher le bouton « I ». Si le bouton « I » est déjà pressé pendant l'appel, le relâcher et appuyer de nouveau dessus. Le temps de réponse à l'appel (30 s) et la durée de conversation (2 minutes par défaut) sont définis dans les paramètres de la plaque de rue. À l'expiration du temps de conversation, on peut continuer si l'appel est de nouveau exécuté dans un laps de temps de 10 s depuis la même plaque de rue. Pendant la conversation, il est possible d'interrompre momentanément le phonique (5 s maximum) en appuyant sur le bouton « I ».
Pour reprendre la conversation, appuyer sur le bouton parler/écouter « I » dans les 5 s. À défaut, la communication s'arrête. Pour terminer la conversation, appuyer sur le bouton « I ». Pendant que le phonique est actif, la LED rouge « M » reste allumée.
Appel intercommunicant.
Appuyer sur le bouton d'appel intercommunicant (si programmé) de l'interphone/portier-vidéo à appeler. Le haut-parleur du portier-vidéo appelant émettra une tonalité d'appel (si l'appel est possible) ou une tonalité occupé (si l'appel est impossible). La sonnerie de l'interphone portier-vidéo appelé commencera à retentir par séquences répétitives de 1 s de tonalité et de 4 s de pause. La durée maximale de l'appel sera de 30 s (6 cycles). Pour interrompre l'appel, appuyer parler/écouter avant que la personne appelée réponde. Pour répondre à l'appel, sur l'interphone/portier-vidéo appelé soulever le combiné ou appuyer le bouton parler/écouter « I ». À la réponse, le moniteur sera mis directement en communication avec la personne appelée. La durée maximale de la conversation est de 5 minutes. Une fois la durée de conversation écoulée, il est possible de continuer à dialoguer, sans raccrocher le combiné, si un visiteur appelle de nouveau dans les 10 s qui suivent. Un appel éventuel depuis la plaque de rue est prioritaire sur l'appel intercommunicant.
Appels refusés.
L'exclusion de la sonnerie est indiquée par l'allumage permanent de la LED rouge « M », qui se trouve près du poussoir utilisé pour cette fonction (voir M, Fig. 1). Si des appels sont effectués vers le portier-vidéo lorsqu'il est en condition d'appel exclu, ceux-ci sont refusés. Le refus des appels détermine une extinction de courte durée de la LED rouge « M » pour chaque appel exclu (4 au maximum). La signalisation est répétée environ toutes les 10 s. L'effacement des appels refusés se produit : avec le rétablissement de la sonnerie, avec la réinitialisation du portier-vidéo ou à défaut d'alimentation du système. Le refus, sur la plaque de rue, est signalé par la tonalité de dissuasion (une série de « bips » de 100 ms avec une pause de 100 ms pendant une durée totale de 5 s). Le message « Ne pas déranger » apparaît en plus sur la plaque de rue avec viseur. La programmation des Boutons « G » et « I » peut être modifiée selon deux configurations (mode de communication à « MAINS LIBRES » (hands free) ou avec bouton parler/écouter PRESSÉ), à l'aide du programmateur Art. 950C relié à des boutons et/ou une plaque alphanumérique avec version de logiciel égale ou supérieure à la V4. Consulter la notice du programmateur Art. 950C et des plaques de rue ou des unités électroniques.
Touche gâche
La touche gâche de chaque appareil fonctionne de la manière suivante. - Appareil avec combiné au repos : gâche → vers la dernière plaque avec laquelle il a parlé ou à partir de laquelle il a été appelé. - Appareil avec combiné soulevé mais non engagé en conversation → appel au standard si le flag Standard est OUI. Sinon, on retourne au premier cas. - Appareil avec combiné soulevé et engagé en conversation interne comme le premier cas. - Appareil avec combiné soulevé et engagé en conversation externe ou appel depuis plaque → gâche vers la plaque avec laquelle il parle ou depuis laquelle il est appelé. En fait, on actionne toujours une gâche sauf lorsque l'on soulève le combiné et l'on appuie tout de suite sur le bouton gâche. Il est possible de le mettre au cas normal si le standard de conciergerie est absent dans l'installation et l'on met le flag Standard à NON. N. B. Dans la série 6600 la manoeuvre équivalente est celle d'appuyer pour un instant sur le poussoir « vive voie » et ensuite sur gâche. Même dans ce cas on appelle le standard.
Cette remarque concerne tous les dispositifs de la technologie Due Fili Plus dotés du « connecteur » ou du « commutateur de terminaison du Bus » identifié par « ABC » et indiqué sur les schémas par un *.
Pour l'adaptation correcte de la ligne, procéder au réglage selon la règle ci-après :
Conserver la position « A » si le Bus entre et sort du dispositif;
Déplacer sur la position « B » (câble Elvox) ou sur la position « C » (câble « CAT5 » à paires torsadées), si la ligne du Bus « arrive » au dispositif.
Utiliser TOUJOURS la sortie 1 du distributeur art. 692D (la seule qui n'a pas le pontet de terminaison).
Pour la terminaison de l'art. 692D : si toutes les sorties "OUT", "2", "3" ou "4" ne sont pas utilisées, MAINTENIR le pontet sur le connecteur "TOUT", "T2", "T3" ou "T4". Le pontet "TOUT" par défaut est en position "100" (câble Elvox), le positionner sur "50" uniquement si l'on utilise un câble CAT5 à paires torsadées.
Installations avec distributeur ACTIF 692D/2
Le pontet de terminaison doit être positionné sur "B" (pour câble Elvox) ou sur "C" (pour câble CAT5 avec paires torsadées) UNIQUEMENT SI le BUS se termine sur ledit dispositif. Il doit être laissé sur "A" si l'on effectue l'entrée-sortie en utilisant les bornes 1-2 de l'art. 692D/2.

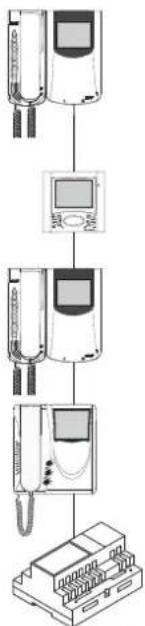

Installation de poste d'appartement mono ou multi-usagers avec plaque de rue (RÉF. SI649).
A1 - Poste d'appartement série Petrarca Art. 6209
A2 - Poste d'appartement série 6600
Art. 6611/AU, 661C/AU, 6711/AU
Art. 6601/AU, 660C/AU, 6701/AU
A3 - Poste d'appartement série 8870 Art. 8879
A6 - Poste d'appartement série Tab Art. 7509, 7509/D
C - Plaque de rue audio à boutons
C0 - Plaque de rue audio alphanumérique
F - Alimentation art. 6922
K - Bouton d'appel palier
L - Gâche électrique 12Vcc
P - Commande ouvre-porte
X - Câble Art. 732H, 732I (Deux Fils Torsadés)
A1 - Téléphone Serie Petrarca Art. 6209
A2 - Téléphone Serie 6600
Art. 6611/AU, 661C/AU, 6711/AU
Art. 6601/AU, 660C/AU, 6701/AU
A3 - Téléphone Serie 8870 Art. 8879
A6 - Haustelefon Serie Tab Art. 7509, 7509/D
A2 - Téléphone série 6600
Art. 6611/AU, 661C/AU, 6711/AU
Art. 6601/AU, 660C/AU, 6701/AU
Schéma de raccordement de la sonnerie électronique supplémentaire art. 860A. La sonnerie électronique art. 860A propose deux sons différents à deux ou trois tonalités entre la borne 7 et la borne 8. Sonnerie supplémentaire.
Schéma de raccordement de l'appel de palier
En actionnant le bouton de palier, le poste émet une tonalité différente de celle émise avec l'appel de la plaque de rue ou pour communication entre postes.
Schéma de raccordement des sonneries supplémentaires à tympan.
Il est possible de relier des sonneries supplémentaires fonctionnant de 12V à la tension secteur en utilisant le relais art. 0170/101 et en les connectant comme représenté dans le schéma.
L'installation doit être effectuée dans le respect des dispositions régulant l'installation du matériel électrique en vigueur dans le pays d'installation des produits.
Pour protéger l'environnement et la santé des personnes et éviter toute contravention administrative, l'appareil portant ce symbole devra être confié au distributeur lorsque l'achat d'un nouveau modèle. La récolte des appareils portant le symbole de la poubelle barrée devra avoir lieu conformément aux instructions divulguées par les organismes régionaux préposés à l'élimination des déchets.
