Tipo di prodotto	Posto interno vivavoce per videocitofono 2 fili
Marca	Vimar
Modello	ELVOX 6611AU
Dimensioni (circa)	139 x 141 x 59 mm (da incasso)
Alimentazione	Tramite bus (linea a 2 fili)
Temperatura di funzionamento	Da 0°C a +40°C
Materiale	ABS
Morsettiera	Estraibile
Circuito elettronico	Su schede intercambiabili
Numero di pulsanti	6 pulsanti ausiliari + 8 pulsanti (serratura, inserimento automatico, conversazione, illuminazione, volume suono, volume suoneria, selezione melodia)
Segnalazione luminosa	LED rosso (chiamata esclusa, conversazione) e LED verde (porta aperta)
Suoneria	Elettronica, diverse melodie programmabili
Funzioni principali	Chiamata vivavoce da pulsantiera esterna, comunicazione intercomunicante, apertura serratura, inserimento automatico, esclusione suoneria, regolazioni volume
Programmazione	Codice identificativo, codice secondario, programmazione dei pulsanti per chiamate intercomunicanti e servizi ausiliari
Installazione	Da incasso (scatola 6149 o staffe R660) o montaggio a parete a vista
Riparabilità	Schede intercambiabili, morsettiera estraibile
Manutenzione	Pulire con un panno morbido e asciutto
Sicurezza	Rispettare le norme di installazione elettrica vigenti
Accessori compatibili	Suoneria supplementare art. 860A, programmatore art. 950C, attuatore art. 69RH

Domande frequenti - ELVOX 6611AU Vimar

Come programmare il codice identificativo del mio ELVOX 6611AU?

Assicurarsi che il sistema sia acceso e senza comunicazione. Premere e tenere premuto il pulsante I, quindi premere e tenere premuto contemporaneamente il pulsante H per circa 3 secondi fino a quando il LED rosso lampeggia. Rilasciare entrambi i pulsanti. Si hanno 5 secondi per premere il pulsante G (serratura); dopo 2 secondi, un tono suona e il posto si mette in comunicazione con la pulsantiera esterna. Sulla pulsantiera, premere il pulsante di chiamata corrispondente o inserire il codice di chiamata. Un segnale acustico conferma il successo.

Cosa fare se il LED rosso rimane acceso permanentemente?

Il LED rosso acceso permanentemente indica che la suoneria è esclusa (modalità Non disturbare). Per ripristinare la suoneria, tenere premuto uno dei pulsanti di regolazione del volume della suoneria (coppie di pulsanti D) per più di 2 secondi, quindi premere più volte per aumentare il volume. Il LED si spegne quando la suoneria è riattivata.

Come regolare il volume della suoneria?

Quando il posto è a riposo (non in conversazione), tenere premuto uno dei due pulsanti D (regolazione volume suoneria) per almeno 2 secondi. Quindi premere ripetutamente lo stesso pulsante per aumentare o diminuire il volume, o per escludere la suoneria. La regolazione è possibile anche durante la trasmissione del suono di chiamata.

Come programmare un pulsante per una chiamata intercomunicante?

Entrare in modalità programmazione (pulsanti I + H tenuti premuti 3s, LED lampeggia). Rilasciare, quindi premere e tenere premuto il pulsante da programmare (es. N) fino a un tono acuto. Rilasciare. Sul posto destinatario, premere un pulsante programmato come serratura o attuatore. Un tono conferma la programmazione. Questa procedura consente di assegnare una chiamata verso un altro interfono.

Posso utilizzare l'ELVOX 6611AU senza pulsantiera esterna?

Il posto necessita di una pulsantiera esterna per funzionare come interfono. Tuttavia, può comunicare con altri posti interni tramite i pulsanti di chiamata intercomunicante programmati. Per un utilizzo autonomo, il codice identificativo deve essere programmato tramite una pulsantiera esterna master.

Come cancellare tutte le programmazioni dell'apparecchio?

Mettere il posto in modalità programmazione (pulsanti I + H tenuti premuti 3s, LED lampeggia). Rilasciare, quindi premere e tenere premuto il pulsante di autoaccensione H fino a un tono lungo di 2 secondi. Rilasciare H e, durante il tono, premere il pulsante serratura G. Se la cancellazione ha successo, un triplo 'Beep' suona quando si preme G.

Qual è la differenza tra i modelli 6611/AU, 661C/AU e 6711/AU?

I tre modelli hanno le stesse caratteristiche elettroniche. Il 6611/AU è previsto per installazione da incasso (con scatola 6149 o staffe R660), il 6711/AU per montaggio a parete a vista, e il 661C/AU è una versione da tavolo. Tutti sono posti vivavoce della serie 6600.

Come regolare il volume della fonica durante una conversazione?

Durante una conversazione (pulsante I attivato), premere i tasti D (coppie di pulsanti) per aumentare o diminuire il volume interno del suono. Ogni pressione modifica il livello.

Cosa significa il LED verde acceso?

Il LED verde (segnalazione porta aperta) indica che la porta è aperta. Si spegne quando tutte le porte sono chiuse. Questa funzione dipende dall'installazione e può essere opzionale.

Come collegare una suoneria supplementare?

Collegare la suoneria supplementare (art. 860A) ai morsetti +12 e CH della morsettiera. La suoneria offre due suoni diversi. Per una suoneria a timpano 12V, utilizzare un relè art. 0170/101. Rispettare gli schemi di collegamento forniti nel manuale.

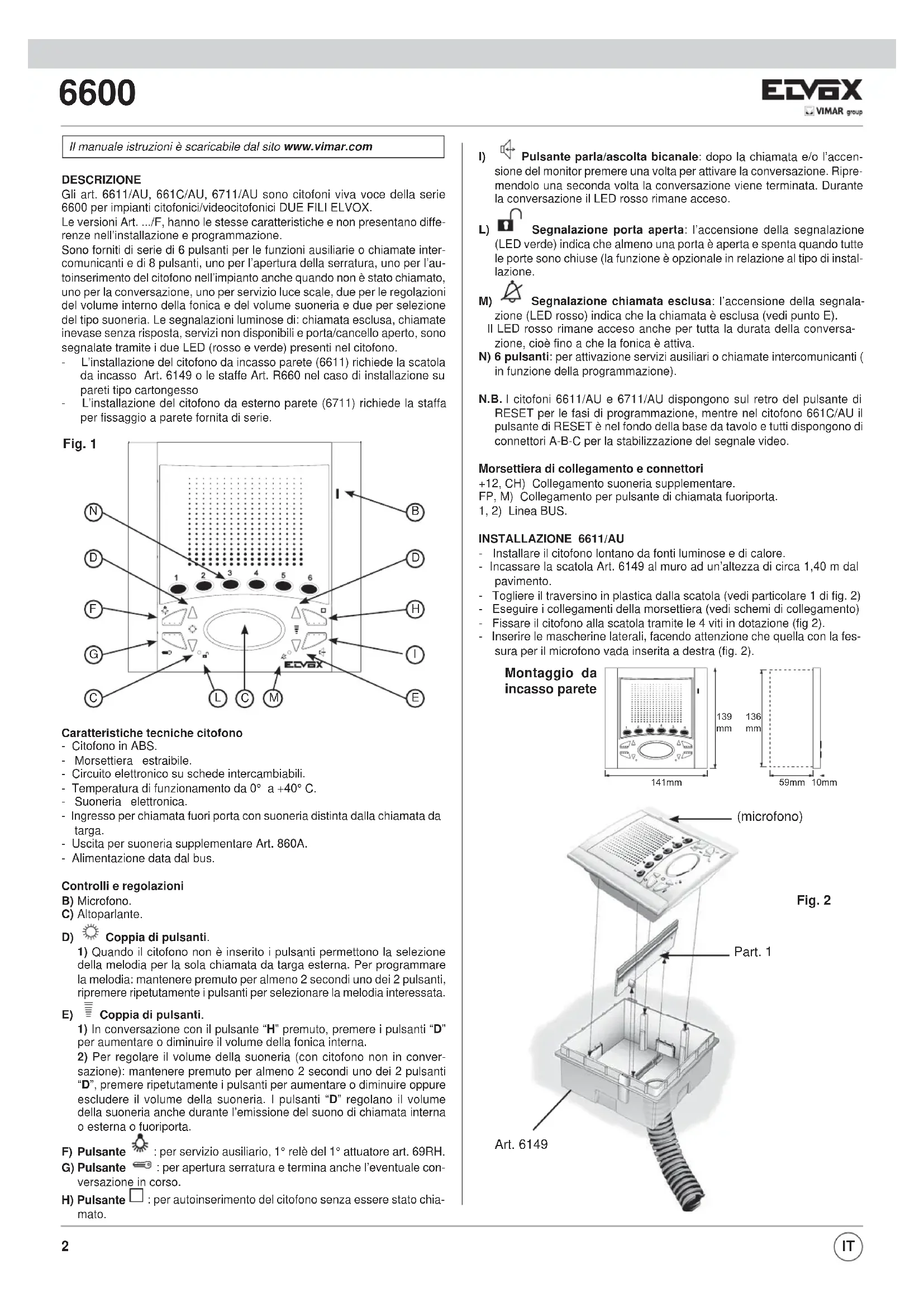

MANUALE UTENTE ELVOX 6611AU Vimar

Manuale installatore - Installer guide

Citofono incasso intercomunicante / Citofono parete intercomunicante / Citofono tavolo intercomunicante

Il manuale istruzioni è scaricabile dal sito www.vimar.com

DESCRIZIONE

Gli art. 6611/AU, 661C/AU, 6711/AU sono citofoni viva voce della serie 6600 per impianti citofonici/videocitofonici DUE FILI ELVOX.

Le versioni Art. .../F, hanno le stesse caratteristiche e non presentano differenze nell'installazione e programmazione.

Sono forniti di serie di 6 pulsanti per le funzioni ausiliarie o chiamate intercomunicanti e di 8 pulsanti, uno per l'apertura della serratura, uno per l'autoinserimento del citofono nell'impianto anche quando non è stato chiamato, uno per la conversazione, uno per servizio luce scale, due per le regolazioni del volume interno della fonica e del volume suoneria e due per selezione del tipo suoneria. Le segnalazioni luminose di: chiamata esclusa, chiamate inevase senza risposta, servizi non disponibili e porta/cancello aperto, sono segnalate tramite i due LED (rosso e verde) presenti nel citofono.

• L'installazione del citofono da incasso parete (6611) richiede la scatola da incasso Art. 6149 o le staffe Art. R660 nel caso di installazione su pareti tipo cartongesso
• L'installazione del citofono da esterno parete (6711) richiede la staffa per fissaggio a parete fornita di serie.

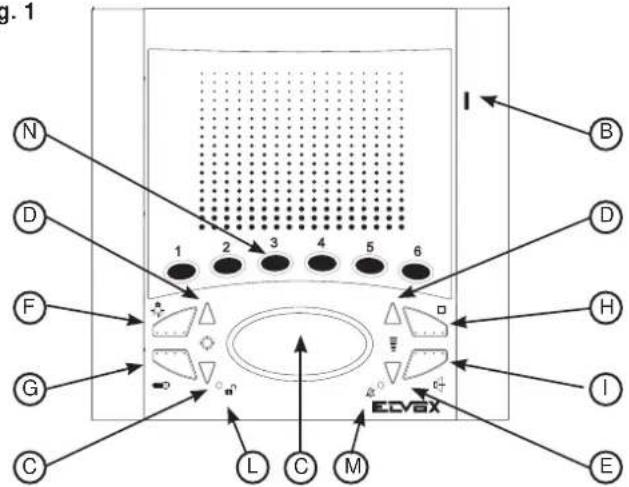

Fig. 1

Caratteristiche tecniche citofono

• Citofono in ABS.
• Morsettiera estraibile.
• Circuito elettronico su schede intercambiabili.
• Temperatura di funzionamento da 0° a +40° C.
• Suoneria elettronica.
• Ingresso per chiamata fuori porta con suoneria distinta dalla chiamata da targa.
• Uscita per suoneria supplementare Art. 860A.
• Alimentazione data dal bus.

Controlli e regolazioni

B) Microfono.

C) Altoparlante.

D) 🌿 Coppia di pulsanti.

1) Quando il citofono non è inserito i pulsanti permettono la selezione della melodia per la sola chiamata da targa esterna. Per programmare la melodia: mantenere premuto per almeno 2 secondi uno dei 2 pulsanti, ripremere ripetutamente i pulsanti per selezionare la melodia interessata.

E) Coppia di pulsanti.

1) In conversazione con il pulsante "H" premuto, premere i pulsanti "D" per aumentare o diminuire il volume della fonica interna.
2) Per regolare il volume della suoneria (con citofono non in conversazione): mantenere premuto per almeno 2 secondi uno dei 2 pulsanti "D", premere ripetutamente i pulsanti per aumentare o diminuire oppure escludere il volume della suoneria. I pulsanti "D" regolano il volume della suoneria anche durante l'emissione del suono di chiamata interna o esterna o fuoriporta.
F) Pulsante : per servizio ausiliario, 1° relè del 1° attuatore art. 69RH.
G) Pulsante 📞 : per apertura serratura e termina anche l'eventuale conversazione in corso.
H) Pulsante □: per autoinserimento del citofono senza essere stato chiamato.

I) Pulsante parla/ascolta bicanale: dopo la chiamata e/o l'accensione del monitor premere una volta per attivare la conversazione. Ripremendolo una seconda volta la conversazione viene terminata. Durante la conversazione il LED rosso rimane acceso.
L) Segnalazione porta aperta: l'accensione della segnalazione (LED verde) indica che almeno una porta è aperta e spenta quando tutte le porte sono chiuse (la funzione è opzionale in relazione al tipo di installazione.
M) Segnalazione chiamata esclusa: l'accensione della segnalazione (LED rosso) indica che la chiamata è esclusa (vedi punto E). Il LED rosso rimane acceso anche per tutta la durata della conversazione, cioè fino a che la fonica è attiva.
N) 6 pulsanti: per attivazione servizi ausiliari o chiamate intercomunicanti (in funzione della programmazione).
N.B. I citofoni 6611/AU e 6711/AU dispongono sul retro del pulsante di RESET per le fasi di programmazione, mentre nel citofono 661C/AU il pulsante di RESET è nel fondo della base da tavolo e tutti dispongono di connettori A-B-C per la stabilizzazione del segnale video.

Morsettiera di collegamento e connettori

+12, CH) Collegamento suoneria supplementare.

FP, M) Collegamento per pulsante di chiamata fuoriporta.

1, 2) Linea BUS.

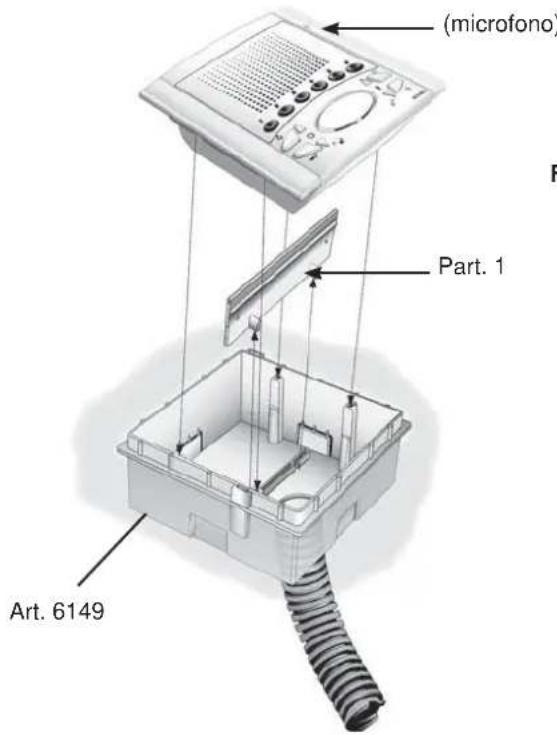

INSTALLAZIONE 6611/AU

• Installare il citofono lontano da fonti luminose e di calore.
• Incassare la scatola Art. 6149 al muro ad un'altezza di circa 1,40 m dal pavimento.
• Togliere il traversino in plastica dalla scatola (vedi particolare 1 di fig. 2)
• Eseguire i collegamenti della morsettiera (vedi schemi di collegamento)
• Fissare il citofono alla scatola tramite le 4 viti in dotazione (fig 2).
• Inserire le mascherine laterali, facendo attenzione che quella con la fessura per il microfono vada inserita a destra (fig. 2).

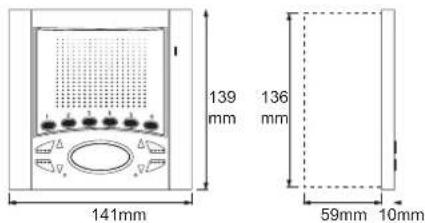

Montaggio da incasso parete

139 mm 136 mm 141mm 59mm 10mm

(microfono) Part. 1 Art. 6149

Fig. 2

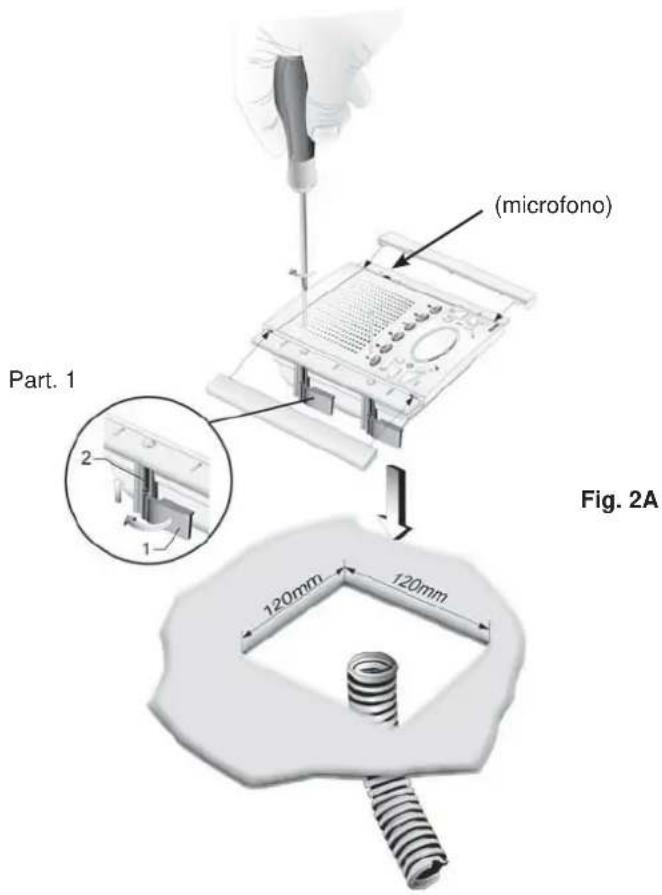

INSTALLAZIONE 6611/AU CON LE STAFFE Art. R660

• Installare il citofono lontano da fonti luminose e di calore.
• Praticare un foro nella parete in cartongesso di 120x120mm circa, ad un'altezza 1.40 dal pavimento al bordo inferiore.
• Fissare le staffe al citofono come indicato in figura, tenendo i cursori allineati ai fianchi del citofono (Part. 1, Fig. 2A).
• Eseguire i collegamenti della morsettiera (vedi schemi di collegamento)
• Inserire il citofono all'interno della parete in cartongesso.
  Avvitando i cursori devono muoversi in modo perpendicolare rispetto al citofono (vedi Part. 1).
• Inserire le mascherine laterali, facendo attenzione che quella con la fessura per il microfono vada inserita a destra.

(microfono) Part. 1 2 1 Fig. 2A 120mm 120mm

INSTALLAZIONE 6711/AU

• Installare il citofono lontano da fonti luminose e di calore.
• Fissare la piastra di aggancio del citofono ad una altezza di 1,40m dal pavimento al bordo inferiore
• Eseguire i collegamenti della morsettiera (vedi schemi di collegamento)
• Inserire il citofono seguendo il senso delle frecce 1 e 2.
• Per togliere il citofono dalla piastra di aggancio, agire con un cacciavite sulla linguetta di sicurezza (posta sopra e dietro al citofono) ed estrarlo seguendo il senso delle frecce 3 e 4.

Montaggio da esterno parete

139 mm 141mm 40mm

INSTALLAZIONE 661C/AU

• Fissare la borchia del citofono a parete e agganciare la presa alla bor- chia.
• Eseguire i collegamenti della morsettiera (vedi schemi di collegamento)

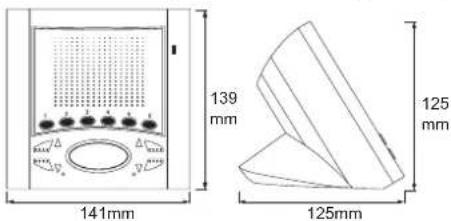

Montaggio da tavolo

139 mm 141mm 125mm 125mm

Sul retro dei citofoni Art. 6611/AU e 6711/AU sono presenti dei connettori (A-B-C) per la stabilizzazione del segnale video. Per il citofono da tavolo Art. 661C/AU la stabilizzazione del segnale video viene fatta mediante un ponticello nella morsettiera A-B-C presente nella borchia. Questo ponticello deve essere utilizzato negli impianti videocitofonici dove sono presenti più apparecchi (citofoni e videocitofoni) collegati in serie (fig. 3).

In configurazione serie, spostare il ponticello solo dell'ultimo apparecchio nella posizione B e mantenere i ponticelli degli altri citofoni o video-citofoni nella posizione iniziale ovvero A (Fig. 3).

Per altre configurazioni di collegamento vedere la nota "Terminazione bus" riportata in seguito, nella sezione schemi di collegamento.

B
A
A
A
Fig. 3

Le programmazioni del citofono sono di tre tipi:

• Assegnazione codice identificativo o codice di chiamata (indispensabile)
• Assegnazione codice identificativo secondario (per citofoni associati ad un citofono/videocitofono di "capogruppo").
• Programmazione pulsanti per servizi ausiliari e chiamate intercomunicanti (dove necessario)

Le programmazioni devono essere effettuate con l'impianto acceso, senza comunicazioni attive e solamente dopo aver collegato i citofoni/videocitofoni all'impianto e programmato le targhe.

Programmazione codice identificativo

Il codice identificativo va programmato per mezzo di una targa (principale "MASTER"), presente nell'impianto già configurata. Il videocitofono viene fornito senza codice identificativo associato. Per verificare ciò premere il pulsante "G" e il videocitofono emetterà un triplo "Bip".

Attenzione: durante la programmazione del codice di identificazione del videocitofono si hanno a disposizione 30 secondi dal momento in cui si entra in programmazione nel videocitofono al momento in cui si preme il pulsante di chiamata sulla targa o si invia il codice.

Fase di programmazione

1) Premere e tenere premuto "I"
2) Successivamente premere e tenere premuto anche "H" insieme ad "I"
3) Attendere 3 secondi circa fintanto che il LED rosso "M" inizia a lampeggiare.
4) A questo punto il microprocessore si è fisicamente resettato.
5) Rilasciare entrambi i pulsanti "I" e "H". A questo punto si hanno 5 secondi circa per eseguire una qualsiasi delle programmazioni descritte.
6) Premere e mantenere premuto il pulsante "G"
7) Dopo circa 2 secondi il videocitofono emette un suono acuto, si autoaccende e si mette in conversazione con la targa.
8) Nelle targhe a pulsanti premere il pulsante di chiamata corrispondente al videocitofono. Nelle targhe alfanumeriche comporre il codice di chiamata e premere il pulsante “ ”.
9) Se nell'impianto esiste già un citofono/videocitofono con lo stesso codice identificativo associato, la targa emette un segnale sonoro basso ed è necessario ripetere l'operazione dall'inizio.
10) In caso contrario il codice viene associato al videocitofono e la comunicazione viene terminata.

Programmazione codice identificativo secondario

La programmazione del codice identificativo secondario è richiesta solamente quando si vuole far suonare contemporaneamente più di un citofono/videocitofono con lo stesso pulsante o codice di chiamata. I citofoni/videocitofoni che devono suonare contemporaneamente vengono associati con lo stesso pulsante ad uno stesso gruppo. Il citofono/videocitofono di "capogruppo" viene programmato per primo attraverso la precedente procedura "programmazione codice identificativo". I citofoni/videocitofoni aggiuntivi vengono programmati con il codice identificativo secondario (vedi tabella riportata nella sezione schemi di collegamento). Il numero di citofoni/videocitofoni che si possono associare ad uno stesso gruppo, senza l'ausilio del programmatore Art. 950C o SaveProg, sono tre e un capogruppo.

Fase di programmazione:

1) Premere e tenere premuto il tasto "I"
2) Successivamente premere e tenere premuto anche "H" insieme ad "I".
3) Attendere 3 secondi circa fintanto che il LED rosso "M" inizia a lampeggiare.
4) A questo punto il microprocessore si è fisicamente resettato.
5) Rilasciare i pulsanti "I" e "H".
6) Premere contemporaneamente e mantenere premuti i pulsanti "G" e "H".
7) Dopo 2 secondi il citofono emette un tono acuto e viene messo in comunicazione con la targa
8). Rilasciare i punti "G" e "H"
9) Nelle targhe a pulsanti premere il pulsante di chiamata corrispondente al citofono/videocitofono di capogruppo. Nelle targhe alfanumeriche comporre lo stesso codice di chiamata del citofono/videocitofono di capogruppo e premere il pulsante “☐”.
10) Se nell'impianto esiste già un citofono/videocitofono con lo stesso codice identificativo associato, la targa emette un segnale sonoro basso ed è necessario ripetere l'operazione dall'inizio.
11) Associato l'identificativo secondario al videocitofono, la comunicazione viene terminata.

Per conoscere il numero assegnato fare riferimento alla tabella riportata nella sezione schemi di collegamento.

Programmazione pulsanti

Il videocitofono viene fornito con tre pulsanti per le funzioni di serratura, autoinserimento e per il servizio ausiliario "luce scale", il quale attiva il 1° relè del 1° attuatore (art. 69RH), se collegato all'impianto e di altri sei pulsanti per chiamate intercomunicanti o servizi ausiliari. Per cambiare il tipo di funzionamento dei pulsanti è necessario utilizzare il programmatore art. 950C, ad eccezione per l'assegnazione delle funzioni chiamate intercomunicanti ed autoinserimento verso una targa specifica.

Programmazione pulsanti per chiamate intercomunicanti (Se della serie 8870, Giotto, Petrarca, sganciare il microtelefono del citofono/videocitofono da chiamare. Se della serie 6600 tenere premuto il pulsante "I").

Fase di programmazione:

1) Premere e tenere premuto "I".
2) Successivamente premere e tenere premuto anche "H" insieme ad "I".
3) Attendere 3 secondi circa fintanto che il LED rosso "M" inizia a lampeggiare.

4) A questo punto il microprocessore si è fisicamente resettato.

5) Rilasciare i pulsanti "I" e "H".

6) Premere e tenere premuto il pulsante da programmare "F".

7) Dopo 2 secondi il citofono emette un tono acuto mentre l'altro citofono/videocitofono emette una scala tritonale ascendente

8) Rilasciare il pulsante relativo alla chiamata intercomunicante "F"

9) Premere nel citofono/videocitofono chiamato (quello con il suono tritonale), uno dei pulsanti programmati come serratura, F1, F2 o ausiliario.

10) Un tono acuto conferma la fine della procedura. Ripetere la stessa procedura anche per gli altri citofoni/videocitofoni ed eventuali pulsanti di chiamata intercomunicante.

NOTA: Nei videocitofoni Art. 6611/AU, 661C/AU, 6711/AU con la stessa procedura può essere programmato anche un pusante "N".

Programmazione pulsante autoinserimento verso targa specifica.

Fase di programmazione:

1) Premere e mantenere premuto "I"
2) Successivamente premere e tenere premuto anche "H" insieme ad "I".
3) Attendere 3 secondi circa fintanto che il LED rosso "M" inizia a lampeggiare.

4) A questo punto il microprocessore si è fisicamente resettato.

5) Rilasciare i pulsanti "I" e "H".

6) Premere e tenere premuto il pulsante da programmare "F".

7) Dopo 2 secondi il videocitofono emette un tono acuto.

8) Rilasciare il pulsante "F" relativo all'autoinserimento.

9) Nelle targhe a pulsanti premere il pulsante di chiamata corrispondente al videocitofono. Nelle targhe alfanumeriche comporre il codice di chiamata e premere il pulsante “ ”.

10) Un tono acuto conferma la fine della procedura.

NOTA: Nei videocitofoni Art. 6611/AU, 661C/AU, 6711/AU con la stessa procedura può essere programmato anche un pusante "N".

Riprogrammazione valore di default dei pulsanti.

Fase di programmazione:

1) Premere e mantenere premuto "I"
2) Successivamente premere e tenere premuto anche "H" insieme ad "I".
3) Attendere 3 secondi circa fintanto che il LED rosso "M" inizia a lampeggiare.

4) A questo punto il microprocessore si è fisicamente resettato.

5) Rilasciare i pulsanti "I" e "H".

6) Premere e tenere premuto il pulsante da riportare a default

7) Dopo 2 secondi il videocitofono emette un tono acuto.

8) Rilasciare e ripremere il pulsante da riportare a default

NOTA: Nei videocitofoni Art. 6611/AU, 661C/AU, 6711/AU con la stessa procedura può essere programmato anche un pusante "N".

Cancellazione totale delle programmazioni.

Questa procedura è consigliata quando si vuole cambiare l'ID di un videocitofono precedentemente programmato e non si vuole mantenere la programmazione di funzionamento dell'apparecchio.

Fase di programmazione:

1) Premere e mantenere premuto "I"
2) Successivamente premere e tenere premuto anche "H" insieme ad "I".
3) Attendere 3 secondi circa fintanto che il LED rosso "M" inizia a lampeggiare.
4) A questo punto il microprocessore si è fisicamente resettato.
5) Rilasciare i pulsanti "I" e "H"
6) Premere e tenere premuto il pulsante "H"
7) Dopo 2 secondi il videocitofono emette, per 2 secondi, un tono lungo.
8) Rilasciare il pulsante "H"
9) Durante il tono lungo premere il pulsante "G". Se la procedura di cancellazione è andata a buon fine, premendo il pulsante "G" il videocitofono emetterà un triplo "Bip".

FUNZIONAMENTO

Le chiamate da targa esterna, intercomunicanti e fuoriporta sono differenziate tra loro da toni diversi.

Chiamata da targa.

Le chiamate da targa non seguono la pressione del pulsante di chiamata ma vengono generate internamente dal videocitofono. Il periodo di chiamata o ciclo di chiamata è 1 secondo di suono e 2 secondi di pausa ripetuto per 2 volte (valore di default impostato nella targa). La durata delle suonerie di tipo "Din-Don" e "Din-Don-Dan" non segue il tempo imposto dal ciclo di chiamata ma segue il tempo naturale della suoneria.

Per rispondere, premere e rilasciare il pulsante "I". Se il pulsante "I" è già pre-muto durante la chiamata rilasciarlo e ripremerlo. Il tempo di risposta alla chiamata (30 s) e il tempo di conversazione (2 minuti di default) sono impostati nei parametri della targa. Scaduto il tempo di conversazione, si può continuare, se viene eseguita di nuovo la chiamata entro 10 s dalla stessa targa.

Durante la conversazione si può interrompere momentaneamente la fonica (5 s massimo), premendo il pulsante "I".

Per riprendere la conversazione ripremere il pulsante "I" entro 5 s, altrimenti la comuncazione decade.

Per terminare la conversazione premere il pulsante "I". Durante il tempo nel quale la fonica è attiva, rimane acceso il LED rosso "M" rimane acceso.

Chiamata intercomunicante.

Premere il pulsante intercomunicante, se programmato, relativo al citofono/videocitofono da chiamare. Dall'altoparlante del videocitofono chiamante si udrà un tono di chiamata (se la chiamata è possibile) o tono di occupato (se la chiamata non è possibile). Nel citofono/videocitofono chiamato la suoneria inizierà a suonare ciclicamente con un ritmo di 1 s di suono e 4 s di pausa. La durata massima della chiamata sarà di 30 s (6 cicli). Se si desidera interrompere la chiamata, premere il pulsante "I" prima che il chiamato risponda. Per rispondere alla chiamata, dal videocitofono chiamato sollevare il microtelefono o premere il pulsante "I". Alla risposta il citofono sarà messo direttamente in comunicazione con il chiamato.

La durata massima della conversazione è di 5 minuti. Scaduto il tempo di conversazione si può continuare la conversazione, se viene eseguita di nuovo la chiamata entro 10 s. Un'eventuale chiamata da targa ha priorità su quella intercomunicante.

Chiamate rifiutate.

L'esclusione della suoneria è indicata dall'accensione permanente del LED rosso "M". Se vengono eseguite delle chiamate da targa verso il videocitofono quando è in condizione di chiamata esclusa, queste vengono rifiutate. Il rifiuto delle chiamate determina un breve spegnimento del LED rosso "M" tante volte quante sono le chiamate escluse (fino ad un massimo di 4 chiamate). La segnalazione viene ripetuta ogni 10 s circa. La cancellazione delle chiamate rifiutate avviene con: la riabilitazione della suoneria, con il RESET del videocitofono o l'assenza di alimentazione nell'impianto. Nelle targa il rifiuto è segnalato con il tono dissuasione (una serie di "Bip" di 100ms con pausa di 100ms per 5 s totali). Nella targa con display viene anche visualizzato il messaggio "Non disturbare".

La programmazione dei Pulsanti “G” e “I” può essere modificata in due diverse configurazioni (modalità di comunicazione “MANI LIBERE” (hands free) oppure con pulsante parla/ascolta PREMUTO), tramite il programmatore Art. 950C connesso ad una targa a pulsanti e/o una targa alfanumerica con versione software maggiore o uguale alla V4.

Vedere le istruzioni del programmatore Art. 950C e delle targhe o unità elettroniche.

Tasto Serratura

Il tasto serratura di ogni apparecchio funziona nel modo seguente.

• Apparecchio con microtelefono a riposo → serratura verso l'ultima targa con la quale ha parlato o dalla quale è stato chiamato.
• Apparecchio con microtelefono sollevato ma non impegnato in conversazione → chiamata a centralino se il flag Centralino è SI. Altrimenti si riconduce al primo caso.
• Apparecchio con microtelefono sollevato e impegnato in conversazione interna → come il primo caso
• Apparecchio con microtelefono sollevato e impegnato in conversazione esterna o chiamato da targa → serratura verso la targa con la quale sta parlando o dalla quale è chiamato.

In pratica si va ad azionare una serratura sempre tranne quando si alza il micro-telefono e si preme subito il pulsante serratura. Portare anche questo al caso standard si può se nell'impianto non c'è il centralino di portineria e se si pone il flag Centralino a NO.

N.B.: nella famiglia 6600 la manovra equivalente è premere per un attimo il pulsante vivavoce e poi serratura. Anche in questo caso viene chiamato il centralino.

Questa nota si applica a tutti i dispositivi della tecnologia Due Fili Plus dotati del “connettore o dip-switch di terminazione BUS” identificato dalla scritta serigrafica “ABC” e segnalato sugli schemi di collegamento con *

Per il corretto adattamento della linea va effettuato il settaggio secondo la seguente regola:

Mantenere posizione "A" se il BUS entra ed esce dal dispositivo;

Spostare in posizione "B" (se cavo Elvox) oppure in posizione "C" (se cavo "CAT5" con i doppini accoppiati), se la linea del BUS "termina" nel dispositivo stesso.

"A" = NESSUNA TERMINAZIONE

"B" = TERMINAZIONE 100 ohm

"C" = TERMINAZIONE 50 ohm

IMPIANTI CON DISTRIBUTORE PASSIVO 692D (versione "barra din")

Utilizzare SEMPRE l'uscita 1 del distributore art.692D (l'unica che non ha il ponticello di terminazione). Per la terminazione dell'art.692D:

Se le uscite "OUT", "2", "3" o "4" non vengono utilizzate, MANTENERE il ponticello sul connettore "TOUT", "T2", "T3" o "T4". Il ponticello "TOUT" di default è in posizione "100" (cavo Elvox), posizionarlo su "50" solo se si utilizza un cavo CAT5 con i doppini accoppiati.

IMPIANTI CON DISTRIBUTORE ATTIVO 692D/2.

Il ponticello di terminazione va posizionato su "B" (per cavo Elvox) o su "C" (per cavo CAT5 con doppini accoppiati) SE E SOLO SE il BUS termina sul dispositivo stesso. Va lasciato su "A" se si effettua l'entra-esci utilizzando i morsetti 1-2 del 692D/2.

\*

BUSTERMINIERUNG

A1 - Citofono serie Petrarca Art. 6209

A2 - Citofono serie 6600

Art. 6611/AU, 661C/AU, 6711/AU

Art. 6601/AU, 660C/AU, 6701/AU

A3 - Citofono serie 8870 Art. 8879

A6 - Citofono serie Tab Art. 7509, 7509/D

C - Targa esterna audio a pulsanti

C0 - Targa esterna audio alfanumerica

F - Alimentatore Art. 6922

K - Pulsante di chiamata fuoriporta

L - Serratura elettrica 12Vcc

P - Comando apriporta

X - Cavo Art. 732H, 732I (Due Fill Twistati)

A1 - Petrarca series interphone Art. 6209

Schema di collegamento della suoneria supplementare elettronica art. 860A. La suoneria elettronica Art. 860A ha due suoni diversi a due e a tre tonalità tra il morsetto 7 e il morsetto 8. La suoneria va alimentata a tensione di rete.

Schema di collegamento della chiamata fuoriporta

Azionando il pulsante fuoriporta il citofono suona con un tono differente da quello ottenuto con la chiamata da targa esterna o intercomunicante.

Schema di collegamento delle suonerie supplementari a timpano.

Si possono collegare suonerie supplementari funzionanti da 12V alla tensione di rete, utilizzando il relè Art. 0170/101 collegandole come illustrato nello schema.

REGOLE DI INSTALLAZIONE.

L'installazione deve essere effettuata con l'osservanza delle disposizioni regolanti l'installazione del materiale elettrico in vigore nel Paese dove i prodotti sono installati.

INFORMAZIONE AGLI UTENTI AI SENSI DELLA DIRETTIVA 2002/96 (RAEE)

INFORMATION FOR USERS UNDER DIRECTIVE 2002/96 (WEEE)

Al fine di evitare danni all'ambiente e alla salute umana oltre che di incorcari sanzioni amministrative, l'apparecchiatura che riporta questo simbolo dovrà essere smalti separatamente dai rifiuti urbani ovvero ricop-segnata al distributore all'atto dell'acquisto una nuova. La raccolta dell'apparecchiatura contrassegnata con il simbolo del bidone barrato dovrà avvenire in conformità alle istruzioni emanate dagli enti territorialmente preposti allo smaltimento dei rifiuti. Per maggiori informazioni contattare il numero verde 800-862307.
