AF3R - Ventilateur Antari - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur d'effets spéciaux
Marque	Antari
Modèle	AF-3R
Dimensions (L x H)	332.9 x 370 mm
Poids	6.3 kg
Alimentation	AC 100-240V, 50/60 Hz
Consommation électrique	100 W
Débit d'air maximal	900 m³/h (50 Hz) / 1020 m³/h (60 Hz)
Plage de vitesse	750 - 2550 tr/min (50 Hz) / 750 - 2800 tr/min (60 Hz)
Modes de contrôle	Manuel (commutateur rotatif), sans fil (télécommande W-1), DMX
Connecteurs DMX	XLR 3 et 5 pôles
Télécommande sans fil incluse	Oui (modèle AF-3R)
Sortie d'alimentation	Powercon (sauf AF-3X)
Utilisation prévue	Intérieur uniquement
Sécurité	Ne pas insérer d'objets, éviter projections d'eau
Indicateur LED	Vert (veille), Orange (en marche)
Enregistrement télécommande	Via interrupteur DIP 10
Adressage DMX	Interrupteurs DIP 1-9
Accessoires optionnels	Télécommande Z-3
Usage spécifique	Appareil conçu pour femmes (selon notice)

FOIRE AUX QUESTIONS - AF3R Antari

Comment ajuster la vitesse du ventilateur ?

Utilisez le commutateur rotatif pour régler la vitesse entre minimum (-) et maximum (+). En mode veille, la LED est verte ; en fonctionnement, elle devient orange.

Comment utiliser la télécommande sans fil ?

Sur le modèle AF-3R, mettez l'interrupteur DIP 10 sur ON. Appuyez sur le bouton A pour démarrer, B pour arrêter. La vitesse se règle avec le commutateur rotatif.

Comment enregistrer une nouvelle télécommande ?

Mettez l'appareil en marche, basculez DIP 10 sur OFF puis ON. La LED clignote 10 secondes : pendant ce temps, appuyez sur A ou B de la télécommande à enregistrer. La LED verte clignote pour confirmer.

Comment configurer le contrôle DMX ?

Définissez l'adresse DMX via les interrupteurs DIP 1-9 (adresse = somme des valeurs correspondantes). L'appareil fonctionne en mode 1 canal (0-5 arrêt, 6-255 vitesse) ou 2 canaux (DIP 11 ON). Branchez un contrôleur DMX sur les prises XLR 3 ou 5 pôles.

Quelle est la consommation électrique ?

L'appareil consomme 100 W sous 120V ou 230V AC.

Puis-je utiliser le ventilateur en extérieur ?

Non, l'appareil est conçu pour une utilisation en intérieur uniquement. Évitez les projections d'eau.

Que faire si la LED ne s'allume pas ?

Vérifiez si l'appareil est correctement branché et que l'interrupteur principal est en position marche. Si la LED reste éteinte, consultez un technicien qualifié.

Puis-je connecter plusieurs ventilateurs ?

Oui, vous pouvez utiliser la sortie Powercon pour alimenter un second appareil (sauf modèle AF-3X). La puissance totale ne doit pas dépasser les limites du circuit.

Comment nettoyer l'appareil ?

Débranchez l'appareil. Utilisez un chiffon sec pour nettoyer l'extérieur. N'utilisez pas de produits liquides ou abrasifs. Ne démontez pas l'appareil.

Quels accessoires sont disponibles ?

Outre la télécommande sans fil W-1 incluse, vous pouvez utiliser la télécommande Z-3 avec fil (prise jack) comme accessoire optionnel.

MODE D'EMPLOI AF3R Antari

Nous vous félicitons pour l'achat de votre nouvelle Antari AF-3 Compact Special Effects Fan. En vue d'utiliser correctement votre nouvel appareil, veuillez lire attentivement ce mode d'emploi. Si vous respectez les instructions suivantes, vous profitez d'une performance solide et convaincante de votre Antari AF-3 Compact Special Effects Fan pour de nombreuses années.

Attention

1. L'usage de cet appareil n'est prévu que pour les femmes.
2. Éloigner les mains et ne jamais insérer des objets dans le ventilateur.
3. L'appareil a été conçu pour un emploi dans des locaux clos. Ne pas utiliser à l'extérieur. Évitez les projections d'eau.
4. Mettre la machine hors de service quand vous n'utilisez pas la machine.
5. Ne jamais desservir les ouvertures de la machine.

Ajuster la vitesse de vent

La vitesse du ventilateur est ajustable en trois pas grâce au commutateur rotatif, la télécommande sans fil, ou un contrôleur DMX.

1. Opération manuelle

Commutateur rotatif

Ajustez la vitesse comme souhaité avec le commutateur rotatif entre minimum (-) et maximum (+).

En mode stand-by, la LED est allumée en verte. Quand le ventilateur est mis en service, la LED est allumée en orange.

2. Opération sans fil (modèles af-3r et af-3xr seulement)

W-1 Télécommande sans fil

Récepteur

Pour désirer l'opération sans fil, 10 à ON.

La télécommande inclus est Registered avec la machine avant la livraison. Pour actionner le ventilateur, appuyez sur le bouton A sur la télécommande. Pour désactiver le ventilateur, appuyez sur le bouton B. Ajustez la vitesse comme souhaité avec le commutateur rotatif.

Pour le fonctionnement de la machine avec un transmetteur différent de celui livré, procédez de la manière suivante.

1. Mettez l'appareil en service.
2. Mettez l'interrupteur DIP 10 à OFF.
3. Mettez l'interrupteur DIP 10 à ON. L'indicateur LED clignote pendant environ 10 secondes. Pendant l'intervalle de 15 seconds, l'usager peut registrar un ou plusieurs de transmetteurs en pressant le bouton "A" ou "B" sur chaque transmetteur. Quand le signal d'enregistrement est bien reçu du récepteur, la LED verte clignote.
4. Quand la LED verte clignote, les transmetteurs sont activés.

Veuillez observer que la fonctionnalité télécommande sans fil est optionnelle et disponible seulement pour les versions AF-3R et AF-3XR.

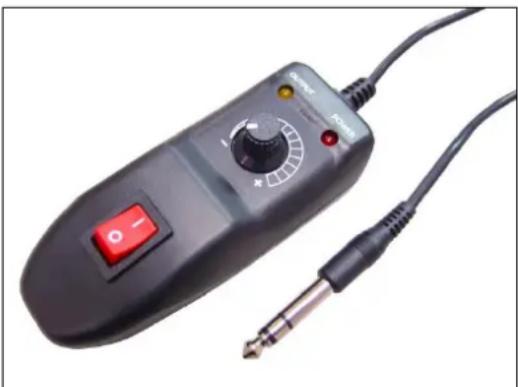

Z-3 Télécommande (accessoire)

Pour contrôler la machine avec la télécommande, branchez la fiche jack à la prise jack à l'arrière de la machine. Utilisez le bouton pour marche/arrêt le ventilateur, et ajustez la vitesse avec le régulateur rotatif.

Configuration de la connexion DMX

La machine possède fiches XLR 3 pôles et 5 pôles pour connecter un contrôleur DMX. Le graphique ci-dessous montre la configuration des fiches.

3 Pin XLR

5 Pin XLR

Contact	Fonction
1	Masse
2	Signal-
3	Signal+

L'appareil a un canal de contrôle pour le réglage de la vitesse du ventilateur.

Réglages DMX :

Valeur DMX	Fonction
0~5	ventilateur arrêt
6~254	vitesse linéaire
255	vitesse maximal

En mode contrôle par DMX, il n'est plus possible de contrôler la machine manuellement ou sans fil avec la télécommande.

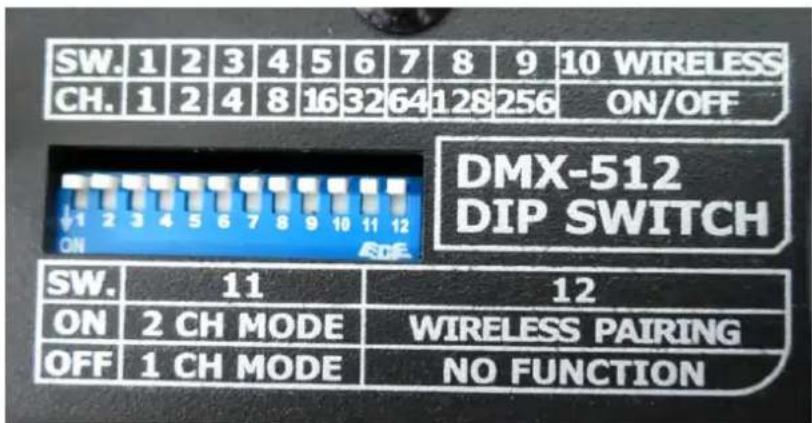

Ajustez l'adresse DMX par interrupteurs DIP :

DIP	1	2	3	4	5	6	7	8	9	10
canal	1	2	4	8	16	32	64	128	256	Connexion sans fil, marche/arrêt

DIP	11	12
ON	Mode 2 canaux	Connexion sans fil
OFF	Mode 1 canal	Sans fonction

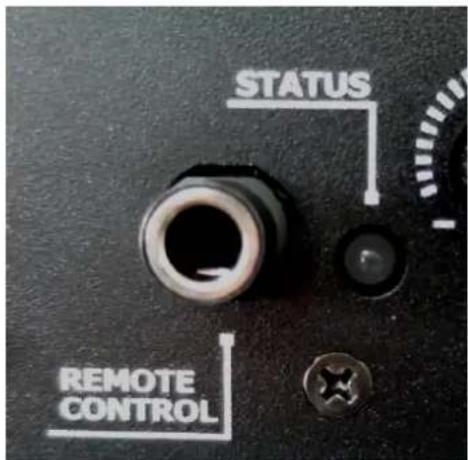

4. Télécommande (accessoire)

La machine possède une prise jack pour connecter la télécommande Z-3 (facultatif).

Vous pouvez sélectionner la télécommande Z-3 pour contrôler le débit d'air.

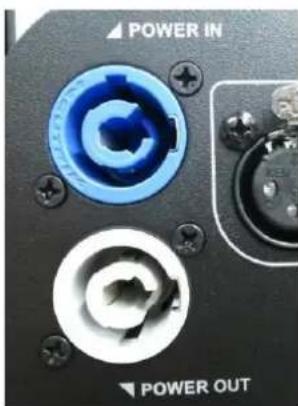

Sortie d'alimentation

La machine possède une sortie Powercon (sauf modèle AF-3X) pour l'alimentation d'un second appareil.

Caractéristiques techniques

Modèle	AF-3 / AF-3R
Alimentation	AC-100V/120V/220V/230V/240V, 50Hz-60Hz
Puisance de rendement	AC 120V/230V, 100W
Débit d'air max	900 m³/h, 530 CFM (50 Hz) 1020 m³/h, 600 CFM (60 Hz)
Vitesse du ventilateur	750~2550 tr/min (50 Hz) 750~2800 tr/min (60 Hz)
Mode DMX	1 canal (0-5 arrêt, 6-255 vitesse progressive) 2 canaux (0-127 arrêt, 128-255 marche)
Dimensions (mm)	332.9 (L) x 370 (H)
Poids	6.3 kg

Lisez et gardez ces instructions.
