Produkttyp	Spezialeffektventilator
Marke	Antari
Modell	AF-3R
Abmessungen (L x H)	332.9 x 370 mm
Gewicht	6.3 kg
Stromversorgung	AC 100-240V, 50/60 Hz
Leistungsaufnahme	100 W
Maximaler Luftdurchsatz	900 m³/h (50 Hz) / 1020 m³/h (60 Hz)
Drehzahlbereich	750 - 2550 U/min (50 Hz) / 750 - 2800 U/min (60 Hz)
Steuerungsmodi	Manuell (Drehschalter), kabellos (W-1-Fernbedienung), DMX
DMX-Anschlüsse	XLR 3-polig und 5-polig
Kabellose Fernbedienung enthalten	Ja (Modell AF-3R)
Stromausgang	Powercon (außer AF-3X)
Verwendungszweck	Nur für den Innenbereich
Sicherheit	Keine Gegenstände einführen, Wasserspritzer vermeiden
LED-Anzeige	Grün (Bereitschaft), Orange (in Betrieb)
Fernbedienung anlernen	Über DIP-Schalter 10
DMX-Adressierung	DIP-Schalter 1-9
Optionelles Zubehör	Fernbedienung Z-3
Spezifische Verwendung	Gerät für Frauen konzipiert (laut Anleitung)

Häufig gestellte Fragen - AF3R Antari

Wie stelle ich die Lüftergeschwindigkeit ein?

Verwenden Sie den Drehschalter, um die Geschwindigkeit zwischen Minimum (-) und Maximum (+) einzustellen. Im Bereitschaftsmodus leuchtet die LED grün, im Betrieb wird sie orange.

Wie verwende ich die kabellose Fernbedienung?

Stellen Sie beim Modell AF-3R den DIP-Schalter 10 auf ON. Drücken Sie die Taste A zum Starten, Taste B zum Stoppen. Die Geschwindigkeit wird mit dem Drehschalter eingestellt.

Wie lerne ich eine neue Fernbedienung an?

Schalten Sie das Gerät ein, schalten Sie DIP 10 auf OFF und dann ON. Die LED blinkt 10 Sekunden lang: Drücken Sie in dieser Zeit A oder B der anzulernenden Fernbedienung. Die grüne LED blinkt zur Bestätigung.

Wie konfiguriere ich die DMX-Steuerung?

Legen Sie die DMX-Adresse über die DIP-Schalter 1-9 fest (Adresse = Summe der entsprechenden Werte). Das Gerät arbeitet im 1-Kanal-Modus (0-5 Stopp, 6-255 Geschwindigkeit) oder 2-Kanal-Modus (DIP 11 ON). Schließen Sie einen DMX-Controller an die XLR 3- oder 5-poligen Buchsen an.

Wie hoch ist die Leistungsaufnahme?

Das Gerät verbraucht 100 W bei 120 V oder 230 V AC.

Kann ich den Lüfter im Freien verwenden?

Nein, das Gerät ist nur für den Innenbereich konzipiert. Vermeiden Sie Wasserspritzer.

Was tun, wenn die LED nicht leuchtet?

Überprüfen Sie, ob das Gerät richtig angeschlossen ist und der Hauptschalter auf Ein steht. Wenn die LED weiterhin aus bleibt, wenden Sie sich an einen qualifizierten Techniker.

Kann ich mehrere Lüfter anschließen?

Ja, Sie können den Powercon-Ausgang verwenden, um ein zweites Gerät zu versorgen (außer Modell AF-3X). Die Gesamtleistung darf die Grenzwerte des Stromkreises nicht überschreiten.

Wie reinige ich das Gerät?

Trennen Sie das Gerät vom Stromnetz. Verwenden Sie ein trockenes Tuch, um die Außenseite zu reinigen. Verwenden Sie keine flüssigen oder scheuernden Reinigungsmittel. Zerlegen Sie das Gerät nicht.

Welches Zubehör ist verfügbar?

Neben der enthaltenen kabellosen Fernbedienung W-1 können Sie die kabelgebundene Fernbedienung Z-3 (Klinkenstecker) als optionales Zubehör verwenden.

BEDIENUNGSANLEITUNG AF3R Antari

Vielen Dank, dass Sie sich für einen Antari AF-3 Compact Special Effects Fan entschieden haben. Vor Benutzung der Maschineitte unbedingt diese Bedienungsanleitung sorgfältig lessen. Wenn Sie die Hinweise in dieser Bedienungsanleitung beachten, können Sie sich in den nachsten Jahren auf eine zuverlassicige und überzeugende Leistung ihrer Antari-Maschine freuen.

Achtung

1. Nur für Erwachsene. Betreiben Sie das Gerät niemals unbeaufsichtigt.
2. Hande fernhalten. Es durren keine fremden Gegenstände in das Geblase gelangen.
3. These Maschine ist nicht wasserdicht. Vermeiden Sie Spritzwasser.
4. Trennen Sieitte die Maschine nach dem Betrieb vom Netz.
5. Decken Sie niemals die Lufttoffnungen der Maschine ab.

Windgeschwindigkeit einstellen

Die Windgeschwindigkeit des Geblases lässt sich linear mit dem Drehschalter, der Funkfernbedienung oder einem DMX-Controller einstehen.

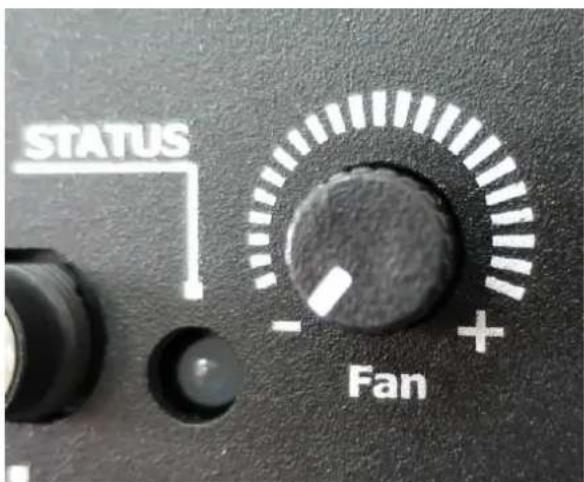

1. Manueller Betrieb

Drehschalter

Stellen Sie mit dem Drehschalter die gewünschte Leistungsstufe für das Geblase von Minimum (-) bis Maximum (+) ein.

Im Standby-Betrieb blinkt die grüne Kontrollanzeige. Bei Betrieb des Gebläses leuchtet sie orange.

2. Funkfernsteuerung (Nur bei Modell AF-3R und AF-3XR)

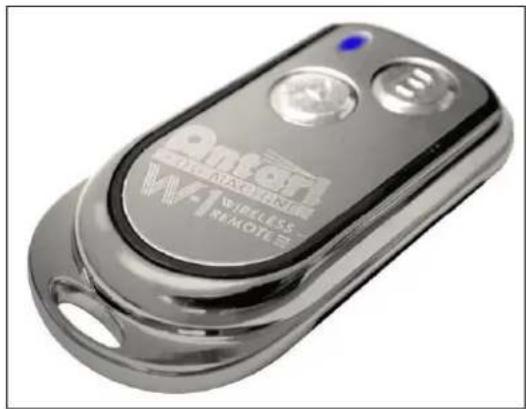

W-1 Funkfernbedienung

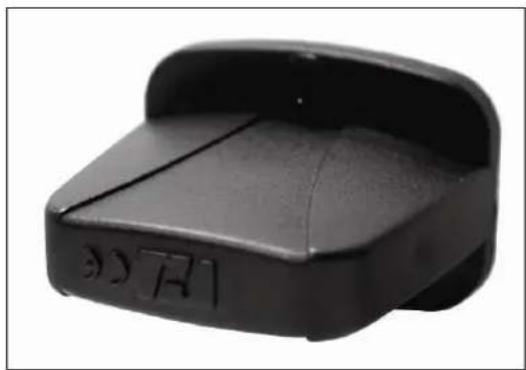

Empfänger

Stellen Sie für die Funksteuerung DIP-Schalter No 10 auf ON.

Die mitgelieferte Funkfernbedienung ist vor der Auslieferung auf den Empfänger adressiert worden. Taste A schaltet das Geblase ein. Taste B schaltet das Geblase aus. Die Windgeschwindigkeit des Geblases{lsst sich weiterhin mit dem Drehschalter einstellen.

Befolgen Sie folgende Schritte, um weitere Funkfernbedienungen auf die Maschine zu adressieren:

1. Schlieben Sie die Maschine ans Netz an.
2. Stellen Sie DIP-Schalter No 10 auf OFF.
3. Stellen Sie DIP-Schalter No 10 wieder auf ON. Die Kontrollanzeige leuchtet jetzt für 10 Sekunden rot. Drücken Sie während these Zeitraums zur Adressierung die Taste A oder B. Zur Bestätigung der Adressierung blinkt die Kontrollanzeige wiederholt grün.
4. Die Funkfernbedienungen können jetzt verwendet werden.

Hinweis: Die Funkfernbedienung ist separat erhältliches Zubehör für die Modelle AF-3R und AF-3XR.

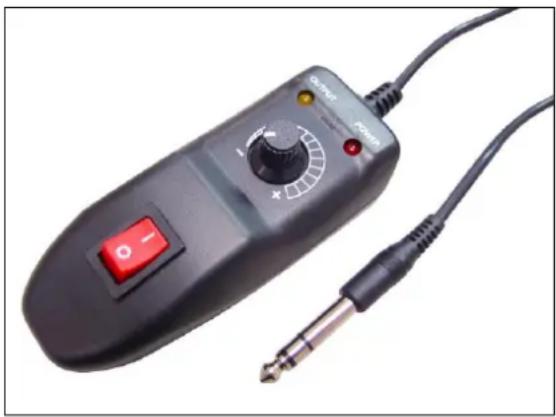

Z-3 Kabelfernbedienung (Zubehör)

Schlieben Sie die Fernbedienung an die 6,3-mm-Klinkenbuchse an. Verwenden Sie den Kippschalter, um das Geblase ein- und auszuschalten und den Drehregler, um die Windgeschwindigkeit des Geblases anzupassen.

3. DMX-Steuerung

Belegung der DMX-Anschlüsse

Die Maschine verfügt über 3-polige und 5-polige XLR-Anschlüsse für den DMX-Anschluss.

Die nachfolgende Grafik zeigt die Belegung der Buchsen.

3 Pin XLR

5 Pin XLR

Kontakt	Funktion
1	Masse
2	Data-
3	Data+

Die Leistung des Gebläses kann über einen DMX-Steuerkanal reguliert werden.

DMX-Einstellungen:

DMX-Wert	Funktion
0~5	Gebäse aus
6~254	Windgeschwindigkeit zunehmend
255	Maximale Geschwindigkeit

Die DMX-Steuerung hat Vorrang gegenüber dem manuellen Betrieb und der Funksteuerung.

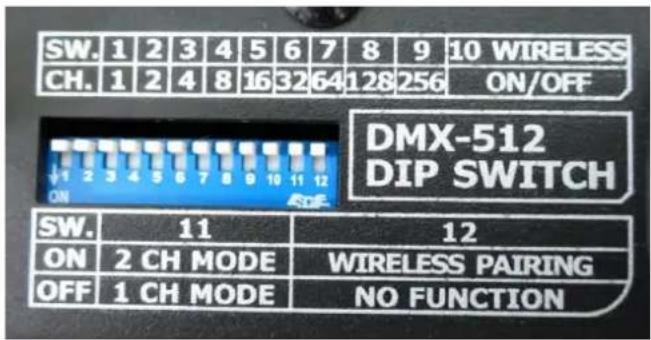

DMX-Adressierung mit den DIP-Schaltern:

DIP	1	2	3	4	5	6	7	8	9	10
Kanal	1	2	4	8	16	32	64	128	256	Funkverbindung, an/aus

Schalter	11	12
ON	2-Kanal-Modus	Funkverbindung
OFF	1-Kanal-Modus	keine Funktion

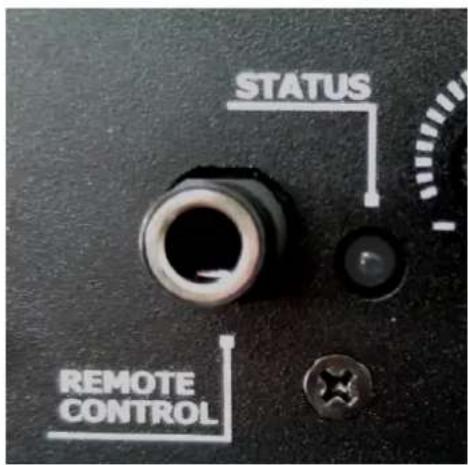

4. Kabelfernbedienung (Zubehör)

Die Maschine verfügbar über eine 6,3-mm-Klinnbuchse für den Anschluss einer Kabelfernbedienung. Hier kann die als Zubehör erhältliche Fernbedienung Z-3 angeschlossen werden.

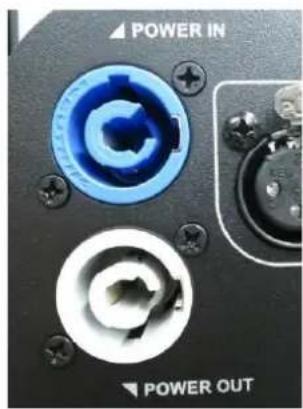

Netzanschluss

Zum Weiterleiten der Stromversorgung verfügt die Maschine über einen Powercon-Ausgang (außer Modell AF-3X).

Technische Daten

Modell	AF-3 / AF-3R
Spannungsversorgung	AC-100 V/120 V/220 V/230 V/240 V, 50 Hz - 60 Hz
Gesamtanschlusswert	AC 120 V/230 V, 100 W
Maximaler Luftdurchsatz	900 m³/h, 530 CFM (50 Hz) 1020 m³/h, 60 CFM (60 Hz)
Drehzahl	750~2550 U/Min. (50 Hz) 750~2800 U/Min. (60 Hz)
DMX-Kanäle	1-Kanal-Modus (0-5 Aus, 6-255 Geschwindigkeit zunehmend) 2-Kanal-Modus (0-127 Aus, 128-255 An)
Maße (mm)	332,9 (B) x 370 (H)
Gewicht	6,3 kg

Bitte lesen Sie diese Anweisungen und bewahren Sie sie gut auf.
