BEDIENUNGSANLEITUNG AF4R Antari

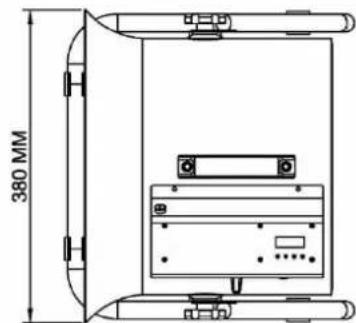

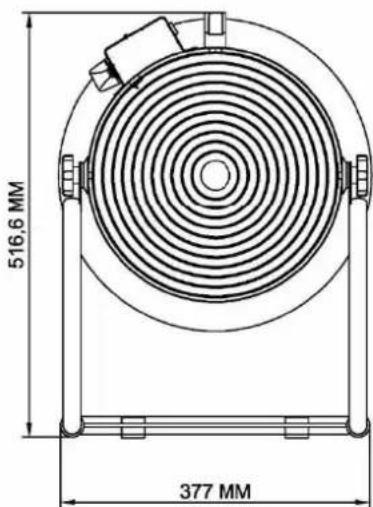

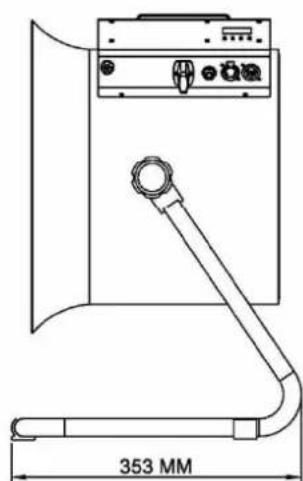

Vitesse du ventilateur AC110V/60HZ：1242~1480 rpm AC 220V/60HZ：1175~1289 rpm Option de contrôle DMX 512, télécommande câblée, télécommande sans fil Canaux DMX 1 canal Connexion DMX XLR 5 pôles Connexion télécommande jack 3,5 mm Dimensions L 353 x I 377 x H 516,6 mm Poids sec 9,0 kg Accessoires W-2 télécommande sans fil (modèle AF-4R seulement) Z-3 Télécommande (facultatif)21 Bedienungsanleitung Sicherheitshinweise Vor Benutzung der Maschine bitte unbedingt diese Bedienungsanleitung sorgfältig lesen. Sie enthält wichtige Informationen zur Sicherheit, Installation, Benutzung und Wartung. Bitte beachten Sie alle Warnhinweise und Anweisungen in dieser Bedienungsanleitung und auf Ihrem Gerät. Wenden Sie sich an Ihren Fachhändler, wenn Sie Fragen zur sicheren Bedienung des Geräts haben sollten. ․ Vor Nässe schützen. ․ Verwenden Sie bitte ausschließlich dreiadrige, geerdete Steckdosen, um eine Stromschlaggefahr zu vermeiden. ․ Vor Inbetriebnahme darauf achten, dass das Gerät an die richtige Spannung angeschlossen wird. Betreiben Sie das Gerät nicht, wenn die Spannungsangaben nicht übereinstimmen. ․ Vor Wartungsarbeiten und nach dem Betrieb trennen Sie bitte das Gerät vom Netz oder schalten es aus. ․ Nur innerhalb geschlossender Räume betreiben! Vor Nässe schützen. Sollte Nebelflüssigkeit ins Innere der Maschine gelangen, trennen Sie die Maschine bitte sofort vom Netz. Kontaktieren Sie bitte einen Servicetechniker oder Ihren Antari- Händler, bevor Sie die Maschine erneut benutzen. ․ Im Innern der Maschine befinden sich keine vom Benutzer zu wartenden Teile. Wenden Sie sich an Ihren autorisierten Fachhändler für Wartungs- und Servicearbeiten. ․ Nur für Erwachsene. Betreiben Sie das Gerät niemals unbeaufsichtigt. ․ Betreiben Sie das Gerät in gut belüfteten Räumen. Um eine ausreichende Belüftung zu gewährleisten, halten Sie bitte einen Mindestabstand von etwa 50 cm um und über dem Gerät ein.22 ․ Halten Sie das Gerät während der Benutzung von entflammebaren Gegenständen fern. ․ Sollte Ihre Antari-Maschine einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie sie bitte sofort ab. Nehmen Sie bitte mit Ihrem Antari-Händler Kontakt auf. Auspacken und Prüfen des Gerät Öffnen Sie nach dem Erhalt der Maschine den Versandkarton und stellen Sie sicher, dass alle Teile, die für den Betrieb des Systems notwendig sind, in einem einwandfreien Zustand eingetroffen sind. Wenn Ausrüstungsteile fehlen oder beschädigt sein sollten, nehmen Sie bitte sofort mit Ihrem Antari-Händler Kontakt auf. Lieferumfang: 1 x AF-4 / AF-4R Special Effect Fanf 1 x Bedienungsanleitung Geräteabmessungen23 Geräteübersicht

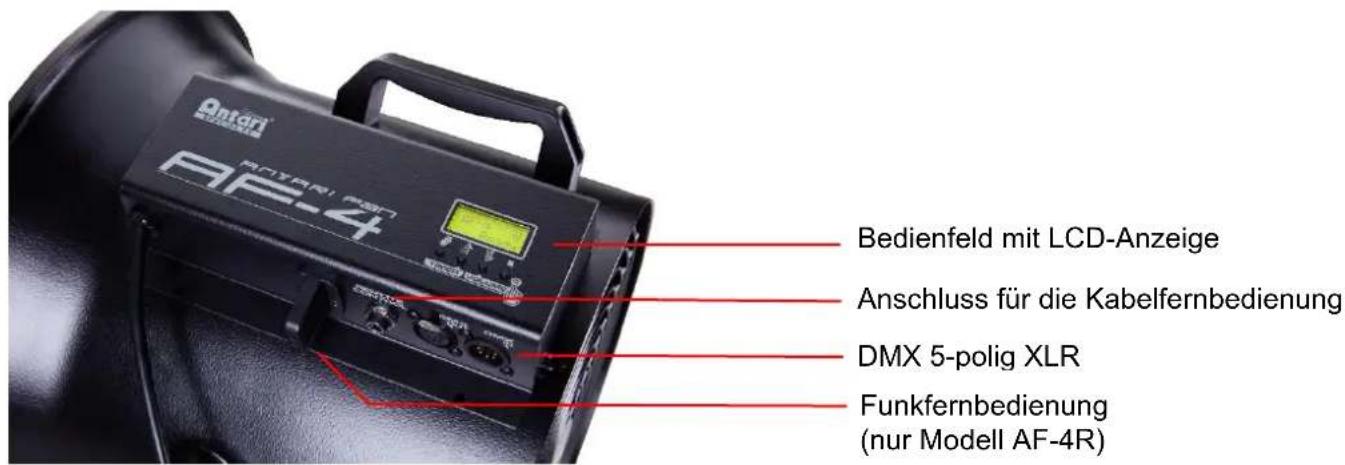

Inbetriebnahme Schritt 1: Installieren Sie die Maschine auf einer ebenen Oberfläche. Halten Sie bitte einen Mindestabstand von etwa 50 cm um und über dem Gerät ein. Schritt 2: Stecken Sie den Netzstecker in eine geerdete Schutzkontaktsteckdose ein. Die Angabe des zulässigen Spannungsbereichs finden Sie auf der Rückseite der Maschine. Verwenden Sie bitte ausschließlich dreiadrige, geerdete Steckdosen, um eine Stromschlaggefahr zu vermeiden. Bedienfeld mit LCD-Anzeige DMX 5-polig XLR Anschluss für die Kabelfernbedienung

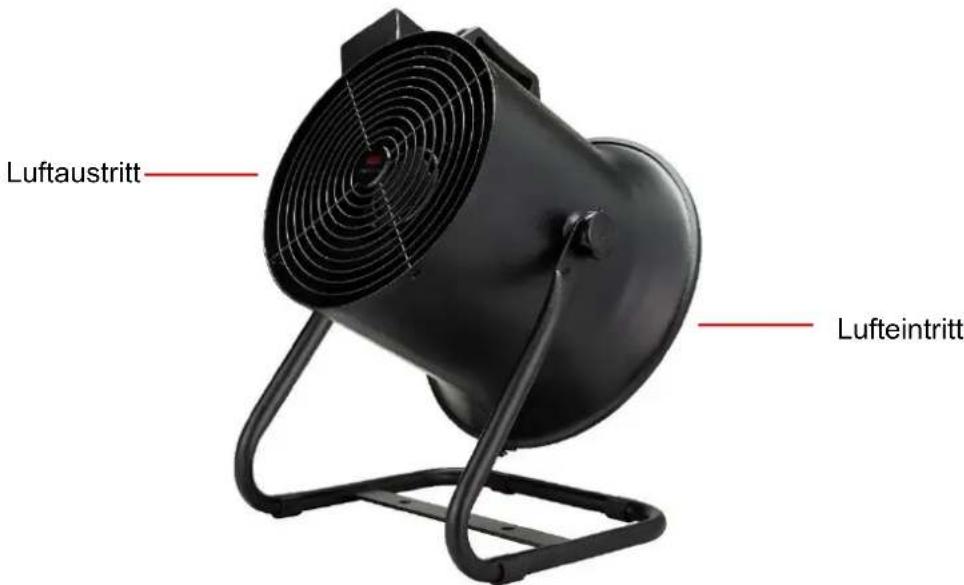

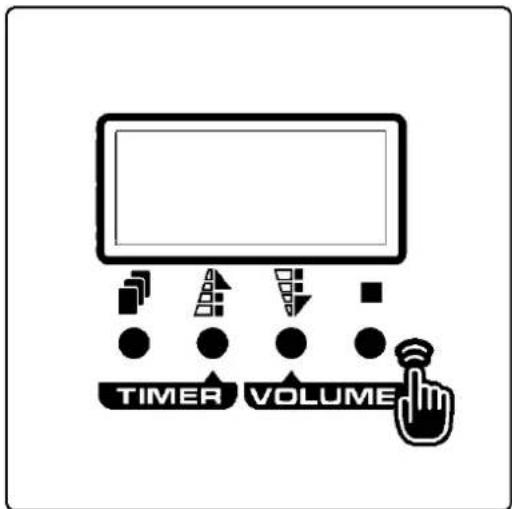

Funkfernbedienung (nur Modell AF-4R) Lufteintritt Luftaustritt24 Schritt 3: Schalten Sie die Maschine ein. Das Display zeigt "Ready". Die Maschine ist nun betriebsbereit. Schritt 4: Drücken Sie die Taste Volume am Bedienfeld, um die Windproduktion zu aktivieren. Schritt 5: Drücken Sie die Taste Stop und trennen Sie das Netzkabel von der Stromversorgung, um die Maschine auszuschalten. Bedienung Bedienfeld Die Bedienung der Maschine erfolgt über das Bedienfeld.

Taste Funktion [MENU] Zum Anwählen von Funktionen ▲ [UP]/[TIMER] Hoch/Zum Aktivieren des Timer-Betriebs ▼ [DOWN]/[VOLUME] Runter/Zum Aktivieren des Dauerbetriebs [STOP] Zum Stoppen des Nebelausstoßes.25 Menüeinstellungen Zeitintervalle zwischen 1 und 180 Sekunden einstellen

Dauer zwischen 1 und 120 Sekunden einstellen

Windmenge im Timer-Betrieb zwischen 1 % und 100 % einstellen

Windmenge im Dauerbetrieb zwischen 1 % und 100 % einstellen

DMX-Adresse zwischen 1 und 512 einstellen

Funkbetrieb ein-/ausschalten

Mit letzter Einstellung starten ein-/ausschalten.

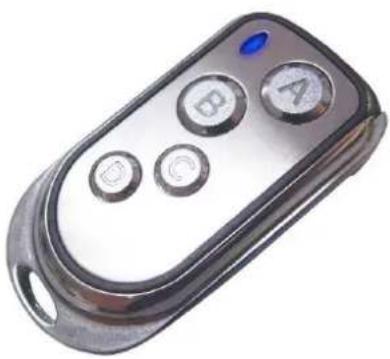

W-2 Windmenge (nur Modell AF-4R) Das Funkfernsteuersystem W-2 besteht aus einer Sendeeinheit mit vier Tasten für den Nebelausstoß und die Regulierung der Nebelmenge sowie einer Empfängereinheit, die an der Maschine angebracht ist. Interval set 180s Duration Set 120s Timer Out 100% Volume Out 100% DMX512 Add. 512 Wireless OFF Quick Start OFF26 W-2 Sendeeinheit Funkempfänger Funktionen der Funkfernbedienung Taste [A] – Wind an Taste [B] – Wind aus Taste [C] – Windmenge erhöhen Taste [D] – Windmenge verringern Mit der Sendeeinheit lässt sich der Ausstoß per Funkübertragung über eine Distanz von bis zu 50 Metern auslösen (Freiluftstrecke); die durchschnittliche Reichweite liegt zwischen 10 und 25 Meter. Sendeeinheiten zuweisen Sendeeinheiten lassen sich dem Empfänger zuweisen und wieder trennen. Jeder Empfänger kann von bis zu 10 Sendeeinheiten gesteuert werden. Führen Sie folgende Schritte aus, um eine Sendeeinheit zuzuweisen oder zu trennen. Schritt 1: Schalten Sie die Maschine aus. Schritt 2: Halten Sie die Taste [DOWN] gedrückt.27 Schritt 3: Schalten Sie die Maschine ein und halten Sie die Taste [DOWN] gedrückt, bis im Display die folgende Meldung erscheint:

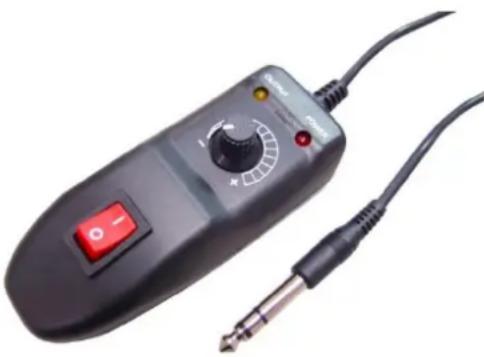

Schritt 4A: Drücken Sie [UP], um eine neue Sendeeinheit zuzuweisen. Drücken Sie dann eine beliebige Taste, um die Zuweisung auszuführen. Schritt 4B: Drücken Sie [DOWN], um eine zugewiesene Sendeeinheit zu trennen. Batteriewechsel am Sender Lässt die Reichweite des Senders nach, ist wahrscheinlich die Batterie verbraucht und muss ausgewechselt werden. Schrauben Sie dazu die Gehäuseabdeckung ab und entfernen Sie die verbrauchte Batterie. Legen Sie eine frische Batterie (27 A, 12 V) wie im Batteriefach angegeben ein und schrauben Sie die Gehäuseabdeckung wieder an. Z-3 Kabelfernbedienung (Zubehör) Schließen Sie die Fernbedienung an die 3,5-mm-Klinkenbuchse an. Verwenden Sie den Kippschalter, um das Gebläse ein- und auszuschalten und den Drehregler, um die Windgeschwindigkeit des Gebläses anzupassen.

Z-3 Kabelfernbedienung (Zubehör) Belegung der DMX-Anschlüsse Die Maschine verfügt über 3-polige XLR-Anschlüsse für den DMX-Anschluss. Die nachfolgende Grafik zeigt die Belegung der Buchsen. UP: Pair DOWN:Del28 Kontakt Funktion

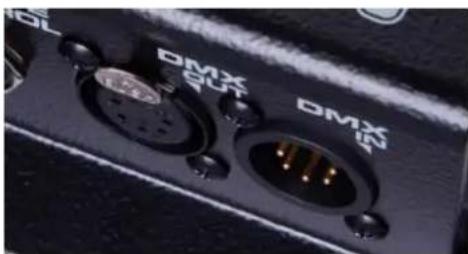

DMX-Steuerung DMX-Anschluss herstellen– Schließen Sie das Gerät an einen DMX-Controller oder an ein Gerät in der DMX-Kette an. Das Gerät verfügt über 3-polige XLR-Anschlüsse für den DMX- Anschluss. DMX-Steuerfunktionen Kanalmodus Kanal Wert Funktion

Wartung ․ Achten Sie darauf, dass die Maschine nicht verunreinigt wird. ․ Entfernen Sie Staub von den Lüfteröffnungen mit einem Luftkompressor, Staubsauger oder einer weichen Bürste. ․ Übermäßige Ansammlungen von Staub, Flüssigkeit und Schmutz führen zu einer Verschlechterung der Leistung und zu Überhitzung.29 Sicherungswechsel Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen. Setzen Sie nur Sicherungen gleichen Typs und Leistung ein. Schritt 1: Trennen Sie das Netzkabel von der Stromversorgung. Schritt 2: Öffnen Sie den Sicherungshalter mit einem passenden Schraubendreher. Schritt 3: Setzen Sie die neue Sicherung gemäß den nachfolgenden Angaben ein. Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein. Sicherung 120V = T1,6A 250V 240V = T0,8A 250V Technische Daten Spannungsversorgung AC120V, 50/60Hz AC240V, 50/60Hz Sicherung 120V = T1,6A 250V 240V = T0,8A 250V Gesamtanschlusswert 90W Luftdurchsatz AC110V/60Hz: 1187 CFM AC 220V/60Hz: 1035 CFM Lüftergeschwindigkeit AC110V/60Hz: 1242~1480 rpm AC 220V/60Hz: 1175~1289 rpm Steuerung DMX 512, Kabelfernbedienung, manuell, Funkfernbedienung DMX-Kanäle 1 Kanal DMX-Anschluss 5-pol. XLR Anschluss Kabelfernbedienung 3,5-mm-Klinke Maße L 353 x B 377 x H 516,6 mm Gewicht 9,0 kg Zubehör W-2 Funkfernbedienung (nur Modell AF-4R) Z-3 Kabelfernbedienung (Zubehör)32
