Antari AF-3 Compact Special Effects Fan Bedienungsanleitung Vielen Dank, dass Sie sich für einen Antari AF-3 Compact Special Effects Fan entschieden haben. Vor Benutzung der Maschine bitte unbedingt diese Bedienungsanleitung sorgfältig lesen. Wenn Sie die Hinweise in dieser Bedienungsanleitung beachten, können Sie sich in den nächsten Jahren auf eine zuverlässige und überzeugende Leistung Ihrer Antari-Maschine freuen. Achtung

1. Nur für Erwachsene. Betreiben Sie das Gerät niemals unbeaufsichtigt.

2. Hände fernhalten. Es dürfen keine fremden Gegenstände in das Gebläse gelangen.

3. Diese Maschine ist nicht wasserdicht. Vermeiden Sie Spritzwasser.

4. Trennen Sie bitte die Maschine nach dem Betrieb vom Netz.

5. Decken Sie niemals die Luftöffnungen der Maschine ab.

Windgeschwindigkeit einstellen Die Windgeschwindigkeit des Gebläses lässt sich linear mit dem Drehschalter, der Funkfernbedienung oder einem DMX-Controller einstellen.

1. Manueller Betrieb

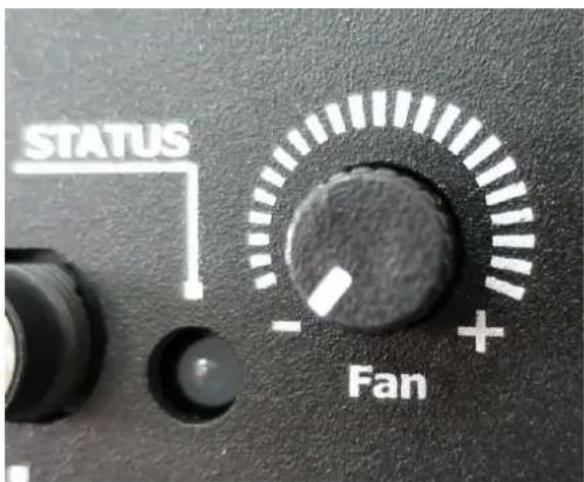

Drehschalter16 Stellen Sie mit dem Drehschalter die gewünschte Leistungsstufe für das Gebläse von Minimum (-) bis Maximum (+) ein. Im Standby-Betrieb blinkt die grüne Kontrollanzeige. Bei Betrieb des Gebläses leuchtet sie orange.

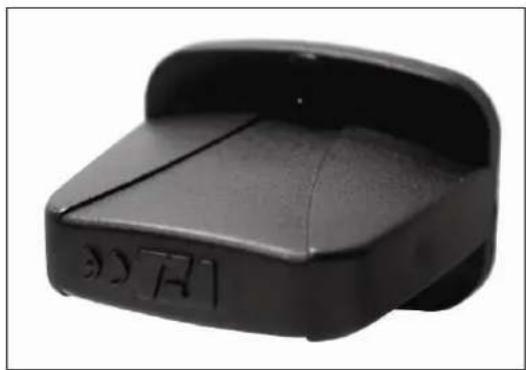

2. Funkfernsteuerung (Nur bei Modell AF-3R und AF-3XR)

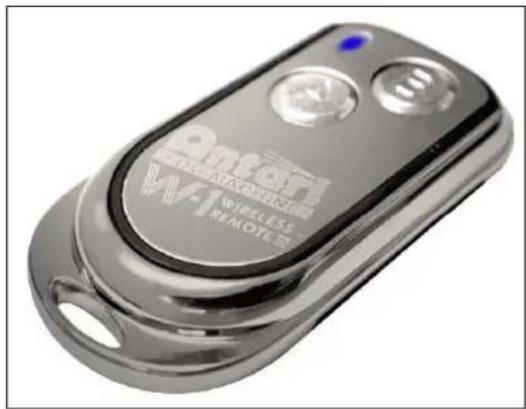

W-1 Funkfernbedienung

Empfänger Stellen Sie für die Funksteuerung DIP-Schalter Nr. 10 auf ON. Die mitgelieferte Funkfernbedienung ist vor der Auslieferung auf den Empfänger adressiert worden. Taste A schaltet das Gebläse ein. Taste B schaltet das Gebläse aus. Die Windgeschwindigkeit des Gebläses lässt sich weiterhin mit dem Drehschalter einstellen.17 Befolgen Sie folgende Schritte, um weitere Funkfernbedienungen auf die Maschine zu adressieren:

9. Schließen Sie die Maschine ans Netz an.

10. Stellen Sie DIP-Schalter Nr. 10 auf OFF.

11. Stellen Sie DIP-Schalter Nr. 10 wieder auf ON. Die Kontrollanzeige leuchtet jetzt für

10 Sekunden rot. Drücken Sie während dieses Zeitraums zur Adressierung die Taste A oder B. Zur Bestätigung der Adressierung blinkt die Kontrollanzeige wiederholt grün.

12. Die Funkfernbedienungen können jetzt verwendet werden.

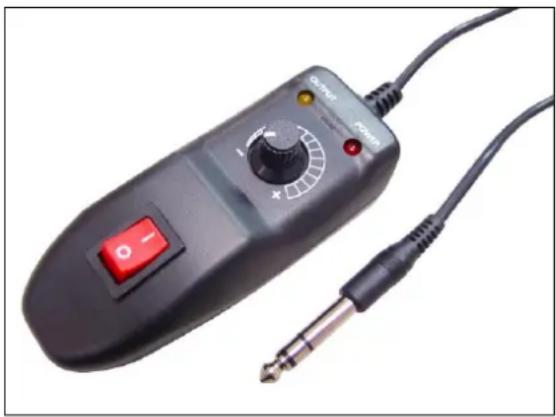

Hinweis: Die Funkfernbedienung ist separat erhältliches Zubehör für die Modelle AF-3R und AF-3XR. Z-3 Kabelfernbedienung (Zubehör) Schließen Sie die Fernbedienung an die 6,3-mm-Klinkenbuchse an. Verwenden Sie den Kippschalter, um das Gebläse ein- und auszuschalten und den Drehregler, um die Windgeschwindigkeit des Gebläses anzupassen.

Belegung der DMX-Anschlüsse Die Maschine verfügt über 3-polige und 5-polige XLR-Anschlüsse für den DMX-Anschluss. Die nachfolgende Grafik zeigt die Belegung der Buchsen.18

Die Leistung des Gebläses kann über einen DMX-Steuerkanal reguliert werden. DMX-Einstellungen: DMX-Wert Funktion 0~5 Gebläse aus 6~254 Windgeschwindigkeit zunehmend

Maximale Geschwindigkeit

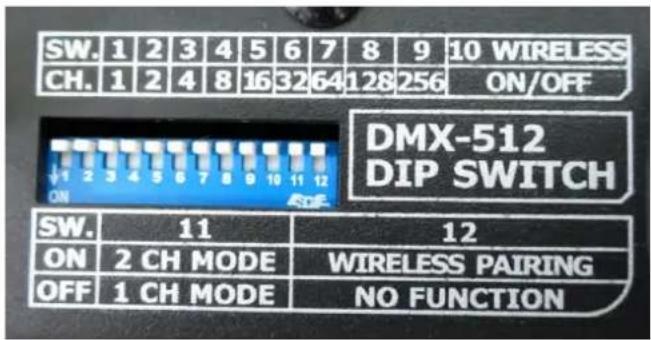

Die DMX-Steuerung hat Vorrang gegenüber dem manuellen Betrieb und der Funksteuerung. DMX-Adressierung mit den DIP-Schaltern:19

Funkverbindung, an/aus

2-Kanal-Modus Funkverbindung OFF 1-Kanal-Modus keine Funktion

4. Kabelfernbedienung (Zubehör)

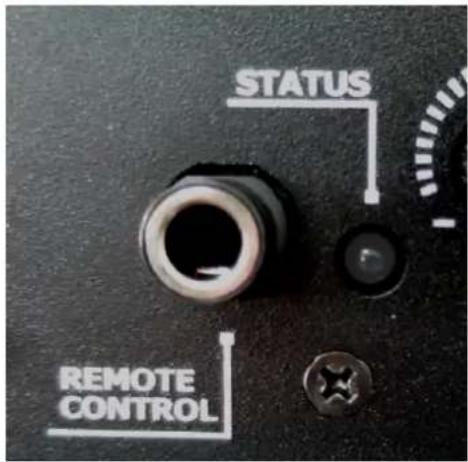

Die Maschine verfügt über eine 6,3-mm-Klinenbuchse für den Anschluss einer Kabelfernbedienung. Hier kann die als Zubehör erhältliche Fernbedienung Z-3 angeschlossen werden.20 Netzanschluss

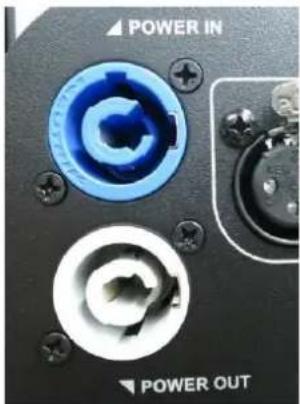

Zum Weiterleiten der Stromversorgung verfügt die Maschine über einen Powercon-Ausgang (außer Modell AF-3X). Technische Daten Modell AF-3 / AF-3R Spannungsversorgung AC-100 V/120 V/220 V/230 V/240 V, 50 Hz - 60 Hz Gesamtanschlusswert AC 120 V/230 V, 100 W Maximaler Luftdurchsatz 900 m³/h, 530 CFM (50 Hz) 1020 m³/h, 60 CFM (60 Hz) Drehzahl 750~2550 U/Min. (50 Hz) 750~2800 U/Min. (60 Hz) DMX-Kanäle 1-Kanal-Modus (0-5 Aus, 6-255 Geschwindigkeit zunehmend) 2-Kanal-Modus (0-127 Aus, 128-255 An) Maße (mm) 332,9 (B) x 370 (H) Gewicht 6,3 kg

*Bitte lesen Sie diese Anweisungen und bewahren Sie sie gut auf.*21
