Caractéristiques techniques	Ventilateur à haute performance, conçu pour une utilisation avec des machines à fumée.
Débit d'air	Jusqu'à 20 000 CFM (pieds cubes par minute).
Poids	Environ 15 kg.
Dimensions	60 x 60 x 30 cm.
Alimentation	220-240 V, 50/60 Hz.
Utilisation	Idéal pour les événements, les concerts et les productions théâtrales.
Maintenance	Vérifier régulièrement le fonctionnement et nettoyer les pales du ventilateur.
Sécurité	Ne pas bloquer les entrées et sorties d'air, utiliser sur une surface stable.
Informations générales	Conçu pour une utilisation professionnelle, robuste et durable.

FOIRE AUX QUESTIONS - AF3X Antari

Comment puis-je allumer le ventilateur Antari AF3X ?

Pour allumer le ventilateur Antari AF3X, branchez-le à une prise électrique et appuyez sur le bouton d'alimentation situé sur le panneau de contrôle.

Le ventilateur ne démarre pas, que faire ?

Vérifiez que le ventilateur est correctement branché à une prise fonctionnelle. Assurez-vous également que le câble d'alimentation n'est pas endommagé. Si le problème persiste, contactez le service client.

Comment régler la vitesse du ventilateur ?

Utilisez le bouton de réglage de la vitesse sur le panneau de contrôle pour ajuster la puissance du ventilateur. Vous pouvez choisir entre plusieurs niveaux de vitesse.

Le ventilateur fait un bruit excessif, est-ce normal ?

Un bruit excessif peut indiquer un problème. Vérifiez si des objets obstruent les pales du ventilateur. Si le bruit persiste, il est recommandé de faire vérifier l'appareil par un professionnel.

Comment nettoyer le ventilateur Antari AF3X ?

Débranchez le ventilateur avant de le nettoyer. Utilisez un chiffon doux et sec pour essuyer les pales et le boîtier. Évitez d'utiliser de l'eau ou des produits chimiques.

Le ventilateur surchauffe-t-il ?

Si le ventilateur devient très chaud au toucher, éteignez-le immédiatement et débranchez-le. Laissez-le refroidir avant de le rallumer. Si le problème se reproduit, contactez le service client.

Puis-je utiliser le ventilateur à l'extérieur ?

Le ventilateur Antari AF3X est conçu pour un usage intérieur uniquement. L'utilisation à l'extérieur peut endommager l'appareil et annuler la garantie.

Quelle est la consommation électrique du ventilateur ?

La consommation électrique du ventilateur Antari AF3X est de 100 W. Assurez-vous que votre circuit électrique peut supporter cette charge.

Comment puis-je stocker le ventilateur lorsqu'il n'est pas utilisé ?

Rangez le ventilateur dans un endroit sec et frais, en évitant l'humidité. Assurez-vous qu'il est débranché et nettoyé avant de le stocker.

Où puis-je trouver des pièces de rechange pour le ventilateur ?

Les pièces de rechange peuvent être commandées via le site officiel d'Antari ou auprès de revendeurs agréés. Assurez-vous de spécifier le modèle AF3X lors de la commande.

Le ventilateur a-t-il une garantie ?

Oui, le ventilateur Antari AF3X est couvert par une garantie de deux ans contre les défauts de fabrication. Conservez votre reçu pour toute réclamation.

MODE D'EMPLOI AF3X Antari

Antari AF-3 Compact Special Effects Fan Mode d'emploi Nous vous félicitons pour l'achat de votre nouvelle Antari AF-3 Compact Special Effects Fan. En vue d'utiliser correctement votre nouvel appareil, veuillez lire attentivement ce mode d'emploi. Si vous respectez les instructions suivantes, vous profiterez d'une performance solide et convaincante de votre Antari AF-3 Compact Special Effects Fan pour de nombreuses années. Attention

1. L'usage de cet appareil n'est prévu que pour les adultes.

2. Éloigner les mains et ne jamais insérer des objets au ventilateur.

3. L’appareil a été conçu pour un emploi dans des locaux clos. Ne pas utiliser à l’extérieur.

Évitez les projections d'eau.

4. Mettre la machine hors de service quand vous n'utilisez pas la machine.

5. Ne jamais desservir les ouvertures de la machine.

Ajuster la vitesse de vent La vitesse du ventilateur est ajustable en trois pas grâce au commutateur rotatif, la télécommande sans fil, ou un contrôleur DMX.

1. Opération manuelle

Commutateur rotatif10 Ajustez la vitesse comme souhaité avec le commutateur rotatif entre minimum (-) et maximum (+). En mode stand-by, la LED est allumée en verte. Quand le ventilateur est mis en service, la LED est allumée en orange.

2. Opération sans fil (modèles AF-3R et AF-3XR seulement)

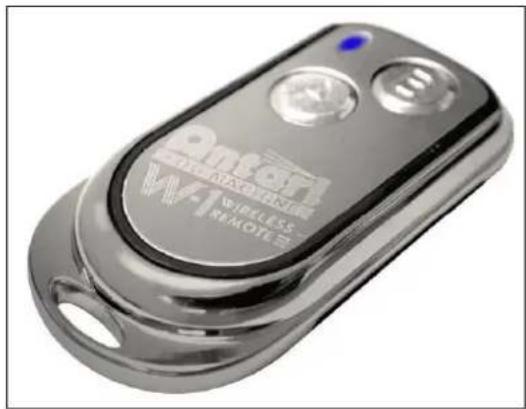

W-1 Télécommande sans fil

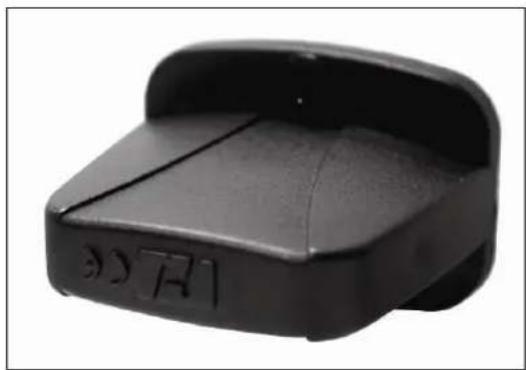

Récepteur Pour choisir l'opération sans fil, 10 à ON. La télécommande inclus est registré avec la machine avant la livraison. Pour actionner le ventilateur, appuyez sur le bouton A sur la télécommande. Pour désactiver le ventilateur, appuyez sur le bouton B. Ajustez la vitesse comme souhaité avec le commutateur rotatif.11 Pour le fonctionnement de la machine avec un transmetteur différent que livré, procédez de la manière suivante.

5. Mettez l'appareil en service.

6. Mettez l'interrupteur DIP 10 à OFF.

7. Mettez l'interrupteur DIP 10 à ON. L'indicateur LED clignote pendant environ 10

secondes. Pendant l'intervalle de 15 seconds, l'usager peut registrer un ou plusieurs de transmetteurs en pressant le bouton “A” ou “B” sur chaque transmetteur. Quand le signal d'enregistrement est bien reçu du récepteur, la LED verte clignote.

8. Quand la LED verte clignote, les transmetteurs sont activés.

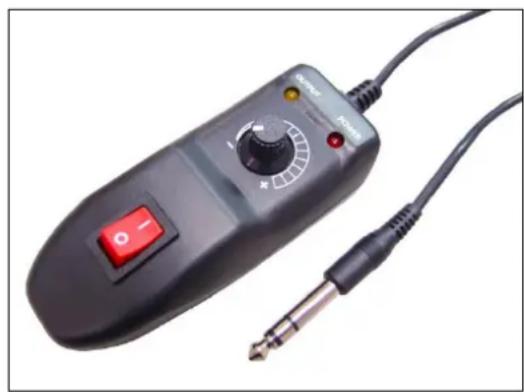

Veuillez observer que la fonctionne télécommande sans fil est optionnelle et disponible seulement pour les versions AF-3R et AF-3XR. Z-3 Télécommande (Accessoire) Pour contrôler la machine avec la télécommande, branchez la fiche jack à la prise jack à l’arrière de la machine. Utilisez le bouton pour marche/arrêt le ventilateur, et ajustez la vitesse avec le régulateur rotatif.

Configuration de la connexion DMX La machine possède fiches XLR 3 pôles et 5 pôles pour connecter un contrôleur DMX. Le graphique ci-dessous montre la configuration des fiches.12

L'appareil a un canal de contrôle pour le réglage de la vitesse du ventilateur. Réglages DMX : Valeur DMX Fonction 0~5 ventilateur arrêt 6~254 vitesse linéaire

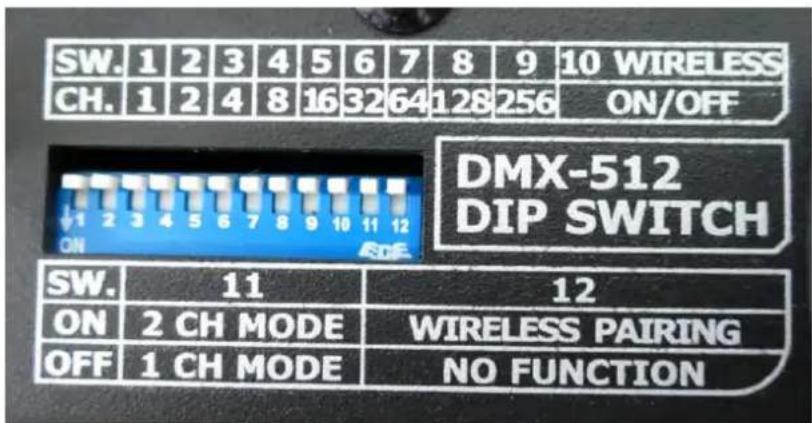

vitesse maximal En mode contrôle par DMX, il n'est plus possible de contrôler la machine manuellement ou sans fil avec la télécommande. Ajustez l'adresse DMX par interrupteurs DIP :13 DIP

Connexion sans fil, marche/arrêt

Mode 2 canaux Connexion sans fil OFF Mode 1 canal Sans fonction

4. Télécommande (Accessoire)

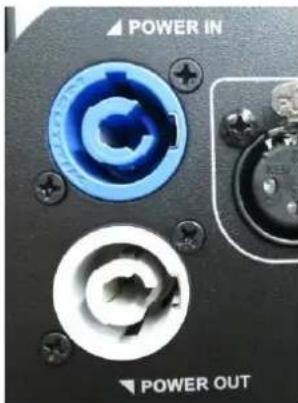

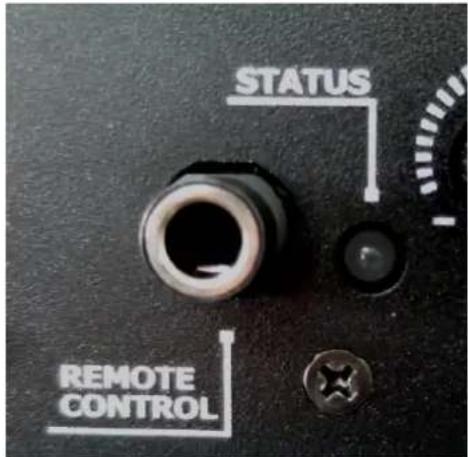

La machine possède une prise jack pour connecter la télécommande Z-3 (facultatif). Vous pouvez sélectionner la télécommande Z-3 pour contrôler le débit d’air. Sortie d'alimentation

La machine possède une sortie Powercon (sauf modèle AF-3X) pour l’alimentation d’un second appareil.14 Caractéristiques Techniques Modèle AF-3 / AF-3R Alimentation AC-100V/120V/220V/230V/240V, 50Hz-60Hz Puissance de rendement AC 120V/230V, 100W Débit d'air max 900 m³/h, 530 CFM (50 Hz) 1020 m³/h, 600 CFM (60 Hz) Vitesse du ventilateur 750~2550 tr/min (50 Hz) 750~2800 tr/min (60 Hz) Mode DMX 1 canal (0-5 arrêt, 6-255 vitesse progressive) 2 canaux (0-127 arrêt, 128-255 marche) Dimensions (mm)

*Lisez et gardez ces instructions.*15
