AF3R - 风扇 Antari - 免费用户手册

产品类型	特效风扇
品牌	Antari
型号	AF-3R
尺寸 (长 x 高)	332.9 x 370 mm
重量	6.3 公斤
电源	AC 100-240V, 50/60 Hz
功耗	100 W
最大风量	900 m³/h (50 Hz) / 1020 m³/h (60 Hz)
转速范围	750 - 2550 转/分钟 (50 Hz) / 750 - 2800 转/分钟 (60 Hz)
控制模式	手动 (旋转开关), 无线 (W-1遥控器), DMX
DMX连接器	XLR 3针和5针
包含无线遥控器	是 (AF-3R型号)
电源输出	Powercon (AF-3X除外)
预期用途	仅限室内
安全	请勿插入物体, 避免水溅
LED指示灯	绿色 (待机), 橙色 (运行)
遥控器注册	通过DIP开关10
DMX地址设置	DIP开关1-9
可选配件	Z-3遥控器
特殊用途	根据说明书, 本设备专为女性设计

常见问题 - AF3R Antari

如何调节风扇速度？

使用旋转开关在最小(-)和最大(+)之间调节速度。待机时LED为绿色；运行时变为橙色。

如何使用无线遥控器？

在AF-3R型号上，将DIP开关10置于ON。按下A键启动，B键停止。速度通过旋转开关调节。

如何注册新遥控器？

启动设备，将DIP 10拨到OFF再拨到ON。LED闪烁10秒：在此期间，按下要注册的遥控器的A或B键。绿色LED闪烁确认。

如何配置DMX控制？

通过DIP开关1-9设置DMX地址（地址=对应值之和）。设备支持1通道模式（0-5停止，6-255速度）或2通道模式（DIP 11 ON）。将DMX控制器连接到XLR 3针或5针接口。

功耗是多少？

设备在120V或230V交流电下功耗为100W。

我可以在室外使用风扇吗？

不，设备仅限室内使用。避免水溅。

如果LED不亮怎么办？

检查设备是否正确连接电源且主开关处于开启位置。如果LED仍不亮，请联系合格技术人员。

我可以连接多个风扇吗？

可以，您可以使用Powercon输出为第二台设备供电（AF-3X型号除外）。总功率不得超过电路限制。

如何清洁设备？

断开设备电源。用干布清洁外部。请勿使用液体或研磨性产品。请勿拆卸设备。

有哪些可用配件？

除了随附的W-1无线遥控器外，您还可以使用带线Z-3遥控器（插孔）作为可选配件。

用户手册 AF3R Antari

Antari AF-3 輕巧型特效風扇使用說明書

恭喜您成為 Antari AF-3 輕巧型特效風扇的使用者。

在開始使用之前，我們建議您先仔細地閱讀此說明書，遵循手冊中的說明，這可讓您達到最安全且最佳的效果，也使機器的使用年限更為延長。

警告

1. 請在有成人監督的情況下操作此機器。
2. 請勿將手或任何的異物伸入風扇。
3. 此機器不防水，請勿使其遭水潑潰。
4. 無人監控的情況下，請切斷電源。
5. 請避免進風口和出風口遭異物堵塞。

風速控制

此風扇可用以下4種方式控制風速

1. 手動控制：

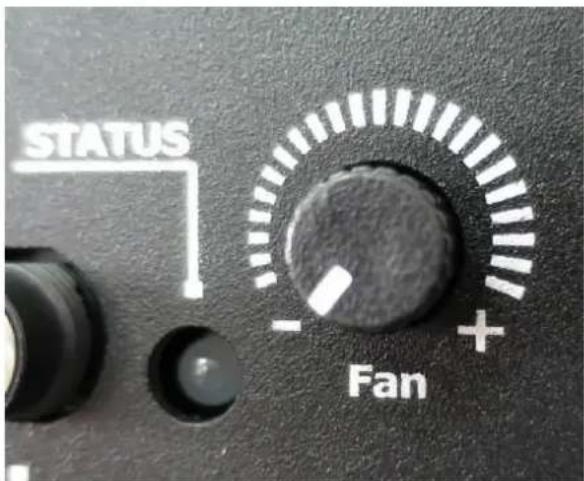

手動控制旋钮

手動控制時，使用控制旋鈕可以線性調節風速從最小到最大。

當綠燈亮起時，代表機器為待機狀態；當橘燈亮起時，代表機器正在運作。

2.無線控制：適用於AF-3R與AF-3XR機型（選配）

AF-3R 與 AF-3XR 内建有無線控制系統，設定方式如下：

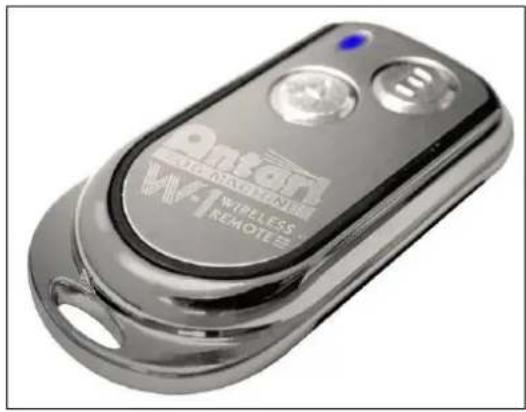

W-1 無線發射器

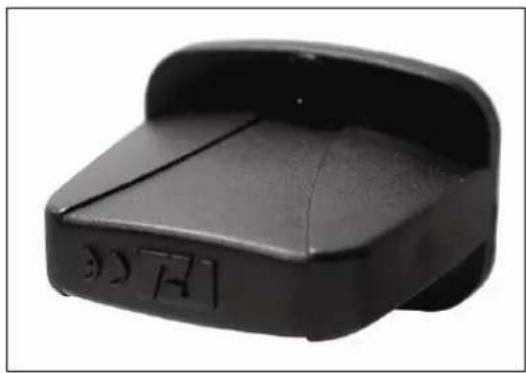

無線接收器

將指撥開關(DIP Switch)的10號撥到"On"的位置，可以使用W-1無線發射器控制風扇。所有的W-1無線發射器都包裝在盒子中，在生產時已與無線接收器對頻完成。使用者可按下W-1無線發射器上的A鍵，來使機器運作，按下B鍵停止機器運轉。請注意，當使用無線控制模式時，風速仍可以透過手動旋钮控制。

若您想要與其他的無線控制器對頻，請按照以下步驟完成對頻：

1. 將風扇接上電源
2. 將指撥開關 10 號撥到"off"的位置。

3. 再將指撥開關 10 號撥到"on"的位置。此時紅燈會亮起約十秒。在這十秒內，請按下 W-1 無線發射器的 A 鍵或 B 鍵來完成對頻。當無線接收器收到訊號，綠燈會閃爍代表收到訊號。

4. 綠燈閃爍時，無線發射器已完成對頻可以使用。

請注意，無線控制器是選配，只有 AF-3R 與 AF-3XR 能使用無線控制模式。

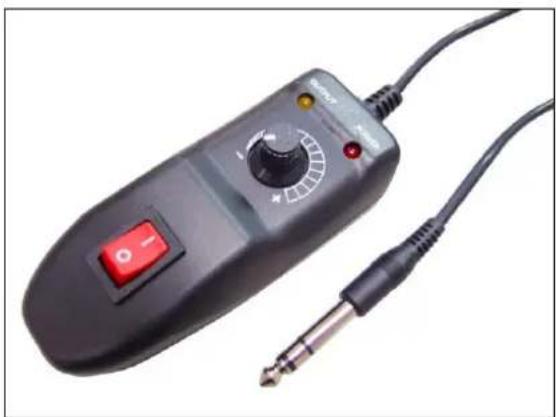

2-3 控制器操作(選配)

使用控制器操作機器時，請將 Z-3 控制器連結位於機器背面的麥克風插座。使用開/關來啟動風扇，使用旋钮調節輸出量從 0 100% 。

3.DMX控制：

DMX連接Pin的接點說明

AF-3提供3-pin或5-pinXLR的DMX連接選擇。（請在下訂單前通知您的代理商所需規格，以便向Antari原廠作需求。）下方為Pin的接點說明：

3 Pin XLR

5 Pin XLR

Pin	功能
1	接地
2	數據-
3	數據+

此機器佔用一個DMX頻道來調節風速。

DMX設定：

DMX 數值	功能
0~5	風扇停止運轉
6~254	線性調節風速
255	最大風速

DMX控制為最優先，也就是說接上DMX訊號時，無法以手動和無線控制風扇

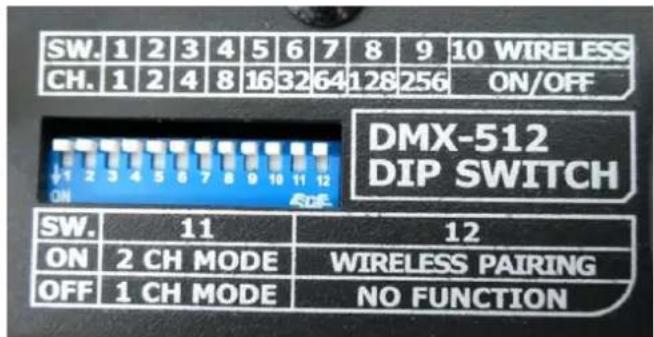

DMX 位址則以指撥開關(DIP switches)來做設定，如下：

SW.	1	2	3	4	5	6	7	8	9	10
Ch.	1	2	4	8	16	32	64	128	256	無線控制 無線發射器對頻開/關

SW.	11	12
ON	使用 2 個頻道(頻道 1 為設定風量啟動, 頻道 2 為設定風量輸出)	無線發射器對頻
OFF	使用 1 個頻道(風量輸出固定)	不運作

4. 選配控制器

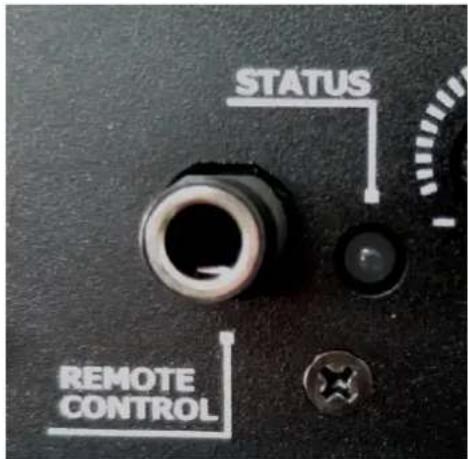

在每台AF-3風扇上都有1/4英寸的插孔，可與Z-3控制器連接，控制AF-3的風速。

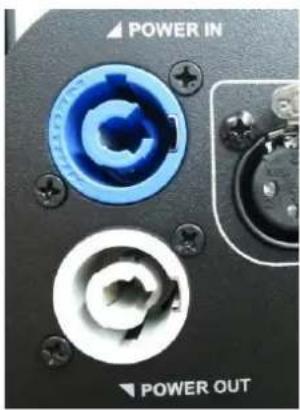

電源輸出功能

AF-3配有Powercon電源輸出功能(AF-3X沒有)，可與其他特效機器搭配使用，而不佔用額外的電源插座。

型號	AF-3 / AF-3R
電源	AC-100V/120V/220V/230V/240V,50Hz-60Hz
功率	AC-120V/230V,100瓦
最大風量	900m3/hr, 530CFM (50Hz) 1020m3/hr, 600CFM (60Hz)
風速	750~2550 rpm (50Hz) 750~2800 rpm (60Hz)
DMX模式	頻道1 (0-5 關閉,6-255線性調節風速) 頻道2 (0-127 關閉,128-255 開啟)
尺寸 (mm)	332.9 (W) x 370 (H)
重量	6.3 kg

請妥善保存此說明書
