| Type de produit | Appareil de mesure de température et d'humidité |
| Marque | Testo |
| Modèle | 625 |
| Grandeurs mesurées | Humidité relative (%), température (°C/°F) |
| Grandeurs calculées | Température de point de rosée, température humide (wetbulb) |
| Étendue de mesure humidité | 0 à +100 %HR (sonde capacitive) |
| Étendue de mesure température (sonde CTN) | +10 à +60 °C / +14 à +140 °F |
| Étendue de mesure température (sonde type K, télémesure) | -200 à +1370 °C / -328 à +2498 °F |
| Résolution | 0,1 %HR ; 0,1 °C/°F |
| Précision humidité | ±2,5 %HR (de +5,0 à +95,0 %HR) |
| Précision température (sonde CTN) | ±0,5 °C / ±0,9 °F |
| Sonde | 1 sonde à raccord ou sonde télémesure (accessoire) |
| Fréquence de mesure | 2 mesures par seconde |
| Alimentation | 1 pile 9V ou accu (non rechargeable dans l'appareil) |
| Autonomie (avec sonde raccordée) | Environ 70 heures |
| Température d'utilisation | -20 à +50 °C / -4 à +122 °F |
| Température de stockage | -40 à +85 °C / -40 à +185 °F |
| Type de protection | IP65 (avec TopSafe et sonde raccordée) |
| Garantie | 2 ans |
| Affichage | Écran avec rétroéclairage |
| Fonctions | Hold, Max/Min, recalibrage humidité, arrêt automatique, détection sonde télémesure |
| Entretien | Nettoyer le boîtier avec un linge humide (eau savonneuse) ; remplacer pile/accu |
| Sécurité | Ne pas utiliser en milieu explosif ni pour diagnostics médicaux ; ne pas ouvrir sauf pour maintenance |
| Accessoires | Module télémesure, sondes télémesure, TopSafe, module humidité, etc. |
FOIRE AUX QUESTIONS - 625 Testo
Questions des utilisateurs sur 625 Testo
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre équipements de mesure au format PDF gratuitement ! Retrouvez votre notice 625 - Testo et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 625 de la marque Testo.
MODE D'EMPLOI 625 Testo
Appareil de mesure de température/d'humidité
Recommandations générales....38
- Consigne de sécurité....39
- Utilisation conforme à l'application....40
- Description du produit....41
3.1 Éléments d'affichage et de commande....41
3.2 Interfaces 42
3.3 Alimentation 42
- Mise en service 43
- Fonctionnement...44
5.1 Raccorder la sonde 44
5.2 Allumer/éteindre l'appareil 45
5.3 Allumer/éteindre l'éclairage de l'écran.....45
5.4 Paramétrage 45
- Mesures....50
- Maintenance et entretien 52
- Questions / Réponses....53
- Caractéristiques techniques.....54
- Accessoires / pièces de rechange.....55

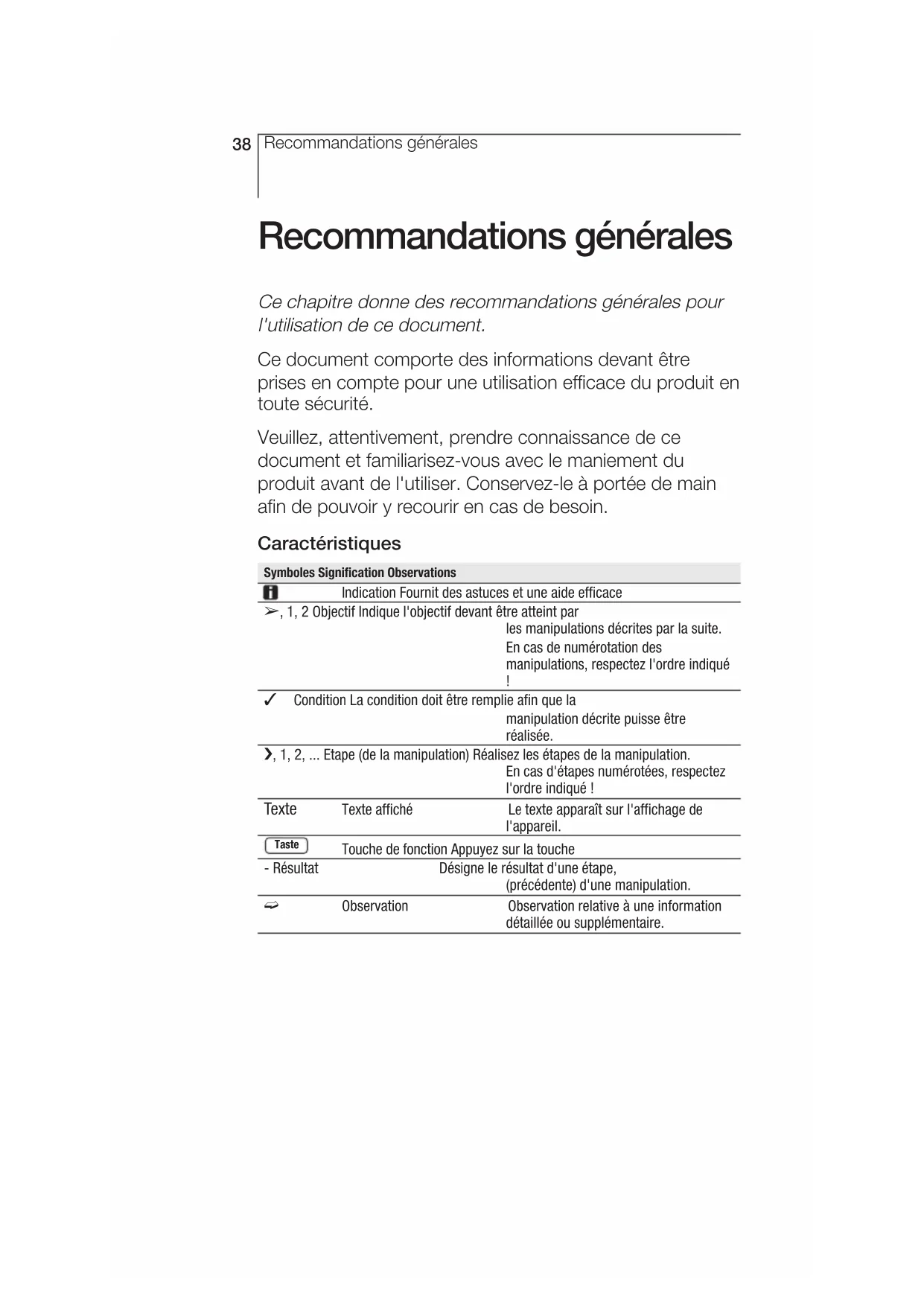

Recommandations générales
Ce chapitre donne des recommandations générales pour l'utilisation de ce document.
Ce document comporte des informations devant être prises en compte pour une utilisation efficace du produit en toute sécurité.
Veuillez, attentivement, prendre connaissance de ce document et familiarisez-vous avec le maniement du produit avant de l'utiliser. Conservez-le à portée de main afin de pouvoir y recourir en cas de besoin.
Caractéristiques
| Symboles Signification Observations | ||
| i | Indication Fournit des astuces et une aide efficace | |
| ➢, 1, 2 Objectif Indique l'objectif devant être atteint par les manipulations décrites par la suite.En cas de numérotation des manipulations, respectez l'ordre indiqué ! | ||
| √ | Condition La condition doit être remplie afin que la manipulation décrite puisse être réalisée. | |
| ➢, 1, 2, ... Etape (de la manipulation) Réalisez les étapes de la manipulation.En cas d'étapes numérotées, respectez l'ordre indiqué ! | ||
| Texte | Texte affiché | Le texte apparaît sur l'affichage de l'appareil. |
| Taste | Touche de fonction Appuyez sur la touche | |
| - Résultat | Désigne le résultat d'une étape,(précédente) d'une manipulation. | |
| → | Observation | Observation relative à une information détaillée ou supplémentaire. |
1. Consigne de sécurité
Ce chapitre fournit des règles générales devant absolument être respectées pour utiliser l'appareil en toute sécurité.
Éviter les dommages matériels/corporels
Ne réalisez pas de mesures avec l'appareil de mesure ou avec les capteurs sur ou à proximité d'éléments conducteurs. Ne stockez jamais l'appareil/les cellules de mesure conjointement avec des solvants, n'utilisez pas de dessiccateur.
Assurer la sécurité du produit/conserver le droit à la garantie
Faites fonctionner l'appareil de mesure uniquement dans la limite des paramètres décrits dans les caractéristiques techniques.
Utilisez l'appareil de mesure en fonction de sa vocation. Ne faites pas usage de la force. Ne soumettez pas les poignées ni les éléments de raccordement à des températures supérieures à 70° C, si ceux-ci ne sont pas expressément prévus pour des températures supérieures. Les indications de température des capteurs/sondes ne sont basées que sur l'étendue de mesure des capteurs, pas des composants de la poignée. Ouvrez l'appareil de mesure que si ceci est expressément décrit dans la notice d'utilisation, dans le but de réaliser de l'entretien ou de la maintenance. Respectez les étapes indiquées. Pour des raisons de sécurité, n'utilisez que des pièces de rechange originales testo.
Élimination selon les règles de l'art
Déposez les accus défectueux/les piles vides aux endroits prévus à cet effet. (Collecteur de pôle)
Renvoyez le produit chez Testo au terme de sa durée d'utilisation. Nous assurons une élimination respectueuse de l'environnement.
2. Utilisation conforme à l'application
Ce chapitre comporte les domaines d'utilisation pour lesquels le produit est destiné.
N'utilisez le produit que dans les domaines pour lesquels il est conçu. En cas de doute, vérifiez auprès de testo.
Le testo 625 est un appareil de mesure compact pour la mesure de température et d'humidité à l'aide de sondes de température/d'humidité (module humidité) à raccorder ou de sondes de température/d'humidité de télémesure (accessoire de télémesure nécessaire).
Le produit a été conçu pour les tâches/domaines suivants :
- Mesures de climatisation des locaux
- Bâtiments, bureaux, halles de stockage
Le produit ne doit pas être utilisé dans les domaines suivants :
• Dans les milieux explosifs - Pour les mesures de diagnostics dans le domaine médical
3. Description du produit
Ce chapitre fournit un aperçu des composants du produit et de ses fonctions.

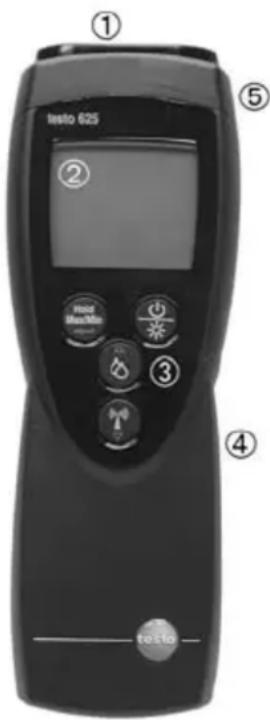

Aperçu
② Affichage
③ Touche de fonction
④ Compartiment pile (au dos)
⑤ Compartiment module télémesure Compartiment service (au dos)
Fonctions des touches
| Touche Fonctions | |
| Allumer l'appareil;Eteindre l'appareil (maintenir appuyé) | |
| Allumer/éteindre l'éclairage de l'affichage | |
| Hold / Max / Min | Conserver une donnée de mesure,afficher valeurs max/min |
| Ouvrir/quitter module de configuration(Maintenir appuyé). En modeconfiguration : Confirmer la saisie | |
| En mode configuration : Augmenter lavaleur, sélectionner l'option | |
| En mode configuration :Diminuer la valeur | |
| Passer de l'affichage de l'humiditérelative au point de rosée. | |
| Passer de l'affichage du capteurraccordé au capteur telémesure ( estallumé). | |
3. Description du PRODUIT42
Eléments importants de l'affichage
| Affichage Signification | |
| Capacité de batterie (partie inférieure droite de l'affichage) : · 4 segments sont affichés dans le symbole de la pile : la pile est en pleine charge · Aucun segment n'apparaît dans le symbole de la pile : la pile de l'appareil est quasiment vide | |
| Canal de mesure : sonde de telémesure (le nombre des segments d'émission affichés indique la force du signal) | |
| La capacité de la batterie de la sonde de telémesure (au-dessus du symbole de la sonde de telémesure la pile de la sonde de telémesure est presque vide | |
Connecteur(s) pour sondes
Les connecteurs pour sondes dans la partie supérieure de l'appareil permettent de raccorder des sondes de mesure.
Module de télémésure (accessoire)
Le module de télémétrie permet de raccorder la sonde adaptée.
3.3 Alimentation
L'alimentation est réalisée avec une pile de 9V ou un accu (en option). La charge de ce dernier ne peut être réalisée dans l'appareil à travers un bloc secteur.
4. Mise en service
Ce chapitre décrit les étapes nécessaires à la mise en service du produit.
➢ Enlever le film de protection sur l'afficheur :
Retirez soigneusement le film de protection de l'afficheur
Insérer module de télémesure (accessoire):
Les modules télémesure et les sondes télémesure ne peuvent être utilisés que dans les pays correspondants aux fréquences homologuées (Voir info sortie télémesure).
L'appareil doit être éteint.
1 Ouvrez le compartiment module de télémesure au dos de l'appareil : Poussez le clip de fermeture vers le bas et retirez le couvercle du module de télémesure.
2 Insérez le module de télémesure
3 Fermez le module de télémesure : Positionnez le module.
Insérer la pile / l'accu :
1 Ouvrez le compartiment pile au dos de l'appareil : Faites glisser le couvercle du compartiment pile dans le sens de la flèche puis retirez-le.
2 Insérer la pile/accu (9V monobloc). Respectez la polarité!
3 Fermez le compartiment pile : Repositionnez le couvercle du compartiment pile et faites glisser dans le sens opposé de la flèche.
5. Fonctionnement
Ce chapitre décrit les manipulations devant souvent être effectuées lors de l'utilisation du produit.
Sondes raccordables
Les sondes avec raccord doivent être raccordées avant d'allumer l'appareil afin qu'elles puissent être reconnues par l'appareil de mesure.
Raccordez la fiche de la sonde dans le connecteur de l'appareil de mesure.
Sonde télémésure
Les sondes télémesure ne peuvent être utilisées que dans les pays correspondants aux fréquences homologuées (Voir info sortie télémesure).
Un module de télémesure est nécessaire pour utiliser des sondes télémesure (accessoires). Le module de télémesure doit être raccordé avant d'allumer l'appareil, afin qu'il puisse être reconnu par l'appareil de mesure.
Chaque sonde télémesure dispose d'un ID-sonde (N° d'identification), celui-ci doit être paramétré dans le mode configuration.
cf. Chapitre Paramétrage.
5.2 Allumer/éteindre l'appareil
▶ Allumer l'appareil :
Appuyez sur.
- La valeur de mesure actuelle est affichée ou ---- apparaît, si aucune valeur de mesure n'est disponible.
➤ Eteindre l'appareil :
Maintenez appuyé (environ 2 s) jusqu'à ce que l'affichage s'éteigne.
5.3 Allumer/éteindre l'éclairage de l'écran
▶ Allumer/éteindre l'éclairage de l'écran :
√ L'appareil est allumé.
Appuyez sur
5.4 Paramétrage
Ouvrir le mode configuration :
L'appareil est allumé et il est en mode aperçu de mesure. Hold, Max ou Min ne sont pas activés.
Maintenez appuyé (environ 2 s) jusqu'à ce que l'affichage change.
L'appareil est maintenant en mode configuration.
Il est possible de passer à la fonction suivante avec la touche. Il est possible de quitter le mode configuration à tout instant. Pour ce faire, maintenez la touche appuyée (env. 2 s) jusqu'à ce que l'appareil passe en mode aperçu. Les modifications déjà entreprises dans le mode configuration sont alors sauvegardées.
2 Réaliser un recalibrage en humidité :
Un recalibrage en 2 points peut être réalisé (11,3% HR et 75,3% HR)
Le mode configuration est ouvert. CAL apparaît
1 Sélectionnez l'option souhaitée avec ▲ ▼, validez avec ↙
- no: Ne pas réaliser d'égalisation de température.
- Oui: Réaliser un recalibrage en humidité.
non a été sélectionné :
Étape suivante avec ENREGISTRER LA SONDE TÉLÉMESURE.
Un a été sélectionné :
2 Introduisez la sonde d'humidité dans le milieu de référence et maintenez-la en place pendant le délai de stabilisation.
La valeur mesurée de l'humidité actuelle et le point de référence (valeur théorique) sont indiqués.
3 Démarrez le menu de recalibrage avec.
4 Sélectionnez l'option choisie avec ▲ ▼. Validez avec ↙
- non : Ne pas réaliser le recalibrage en humidité.
- YES: Réaliser le recalibrage en humidité.
non a été sélectionné :
Étape suivante avec ENREGISTRER LA SONDE TÉLÉMESURE.
ON a été sélectionné :
- Le recalibrage est réalisé.
5 Répétez les étapes 2 à 4 pour le 2ème point de référence
- Après avoir réalisé le recalibrage, l'appareil passe à la prochaine fonction de paramétrage.
3 Enregistrer la sonde télémésure :
Les sondes télémesure ne peuvent être utilisées que dans les pays correspondants aux fréquences homologuées (Voir info sortie télémesure). La fonction paramétrage de la sonde télémesure n'est disponible que lorsqu'un module de télémesure (accessoires) est inséré dans l'appareil de mesure.
cf. Chapitre MISE EN SERVICE
Si aucun module de télémesure n'est inséré :
Étape suivante avec PARAMETRER AUTO OFF.
Chaque sonde télémesure dispose d'un ID-sonde (RF ID). Celui-ci est composé des 3 derniers chiffres de la référence de l'article et de la position du commutateur de la sonde télémesure (H ou L).
√ Le mode configuration est ouvert et clignote et AUTO s'affiche. √ La sonde telémesure s'allume et la fréquence de transmission est réglée à 2 valeurs de mesure par seconde (cf. Conseils d'utilisation de la sonde telémesure).
1 Sélectionnez l'option souhaitée avec et validez avec : :
- YES: Allumez la détection automatique (recommandé). · no: Eteignez la détection automatique.
no a été sélectionné :
2 Paramétrez manuellement l'ID-sonde avec / △ ▽ et validez avec.
Étape suivante avec PARAMÉTRER AUTO OFF
YES a été sélectionné :
- La reconnaissance automatique de la sonde démarre. Auto clignote, pendant que l'appareil recherche une sonde de télémesure allumée.
- Lorsqu'une sonde télémesure est détectée, l'ID de la sonde est affiché. Si aucune sonde n'est trouvée, NONE s'allume.
Possibles origines de sondes non trouvées :
- La sonde télémesure n'est pas allumée ou la pile est vide.
- La sonde télémesure se trouve hors de portée de l'appareil de mesure.
- Des sources parasites gênent la transmission (par ex. béton armé, éléments métalliques, murs ou d'autres barrières entre récepteur et émetteur, d'autres émetteurs de même fréquence, de forts champs électromagnétiques).
Si nécessaire, sélectionnez la sonde adéquate avec △ / ▽.
Si nécessaire : éliminez les causes possibles gênant la transmission et redémarrez la reconnaissance automatique de sonde.
2 Passez à la fonction suivante avec.
4 Paramétrer auto off:
Le mode configuration est ouvert, Auto Off clignote.
Sélectionnez l'option souhaitée avec la touche et validez avec :
- ON : L'appareil de mesure s'éteint automatiquement après 10 mn de non activation de touche. Exception : une valeur de mesure maintenue affichée (Hold ou Auto Hold apparaissent).
- OFF : L'appareil de mesure ne se coupe pas automatiquement.
5 Paramétrer l'unité :
Le mode configuration s'ouvre, UNIT apparaît.
Paramétrez l'unité souhaitée avec △ et ▽, validez avec ↙
6 Réaliser un reset:
Le mode configuration s'ouvre. RESET apparaît.
Sélectionnez l'option choisie avec △ et ▽, validez avec :
- non : Le Reset n'est pas effectué
- Oui : Réaliser un Reset. L'appareil repasse alors en paramétrage d'usine.
Le Reset ne comprend pas le paramétrage de l'ID-sonde pour la sonde télémésure.
- L'appareil repasse en aperçu.
6. Mesures
Ce chapitre décrit les étapes nécessaires à réaliser des mesures avec ce produit.
➤ Réaliser des mesures :
L'appareil est allumé et se trouve en mode aperçu.
Positionnez la sonde et lisez les valeurs mesurées.
➢ Changer d'affichage de canal de mesure :
Passez de l'affichage sonde à raccord à celui de la sonde de télémésure ( ). Appuyez sur. Passez de l'affichage de l'humidité relative (%), à la température de point de rosée calculée (td°C, en dessous de 0°Ctd/32°Ftd les points de givre et de gel sont affichés) à la température de rayonnement calculée (wetbulb) : appuyez sur 📄
➢ Conserver les valeurs mesurées, afficher les valeurs Min/Max :
La valeur mesurée actuelle peut être conservée. Les valeurs maximales et minimales (depuis le dernier allumage de l'appareil) peuvent être affichées.
Appuyez plusieurs fois sur jusqu'à ce que la valeur souhaitée soit affichée.
L'affichage alternatif se fait de la façon suivante
- Hold: Valeur conservée • Max: Valeur maximale
- Min: Valeur minimale • Valeur actuelle
Mise à jour des valeurs minimales et maximales :
Les valeurs maximales et minimales de tous les canaux peuvent être recalées par rapport à une valeur mesurée actuelle.
1 Appuyez plusieurs fois sur jusqu'à ce que Max ou Min apparaissent.
2 Maintenez Hold / Max / Min appuyé (environ 2s).
- La valeur affichée clignote 2 fois. Toutes les valeurs maximales/minimales sont mises à jour par rapport à la valeur actuelle.
7. Maintenance et entretien
Ce chapitre décrit les étapes contribuant au maintien des fonctionnalités et à la prolongation de la durée de vie du produit.
Nettoyage du boîtier :
En cas de salissure, nettoyez le boîtier avec un linge humide (eau savonneuse). N'utilisez pas de solvants ni de produits de nettoyage forts !
➢ Remplacement des piles/accus :
L'appareil doit être éteint.
1 Ouvrez le compartiment pile au dos de l'appareil : Faites glisser le couvercle du compartiment pile dans le sens de la flèche puis retirez-le.
2 Sortez la pile usagée/l'accu vide et insérez une nouvelle pile/un nouvel accu (Bloc 9V). Respectez la polarité !
3 Fermez le compartiment pile : Repositionnez le couvercle du compartiment pile et faites glisser dans le sens opposé de la flèche.
8. Questions / réponses
Ce chapitre donne des réponses à des questions fréquemment posées.
| Question Causes possibles Solutions possibles | ||
| apparaît (dans la partie · La pile de l'appareil est · Remplacez la pile inférieure gauche de l'affichage) presque vide. de l'appareil.Apparaît au-dessus · La pile de la sonde · Remplacez la pile de du symbole telémesure est presque la sonde telémesure vide | ||
| L'appareil s'éteint automatiquement. | La fonction AUTO OFF est activéeLa capacité résiduelle de la pile est trop faible. | Désactiver cette fonction.Remplacer la pile. |
| Affichage : ---- | Sonde non raccordée.La sonde enregistrée n'a pas été trouvée | Eteignez l'appareil, raccordre la sonde puis rallumez l'appareil.Allumer la sonde.Ramener la sonde à son étendue de mesure.Redéclarez la sonde de télémesure, cf. Chapitre PARAMÉTRAGES, étape ENREGISTRER LES SONDES DE TÉLÉMESURE.Veuillez contacter votre revendeur ou notre SAV. |
| Casse de sonde | ||
| L'affichage est ralenti | La température ambiante est très basse. | Augmenter la température ambiante. |
| Affichage : uuuuu | Mesures hors tolérances | Respectez l'étendue de mesure admissible |
| Display: 00000 | Passage sous létendue de mesure admissible | Respectez l'étendue de mesure admissible |
Au cas où nous n'aurions pu répondre à votre question :
Veuillez vous adresser à votre revendeur ou au Service Après-vente Testo. Vos contacts figurent dans le carnet de garantie ou sur internet www.testo.fr.
9. Caractéristiques techniques
| Caractéristiques Valeurs | |
| Grandeurs Humidité relative (%), température (°C/°F) | |
| Grandeurs calculées Température de point de rosée (°Ctd/°Ftd),température humide(wetbulb°C/wetbulb°F) | |
| Etendue de mesure Sonde capacitive :0...+100%HR Sonde CTN : -HR - CTN10...+60°C/+14...+140°FSonde type K (NiCr-Ni)(sonde telémesure) :-200...+1370°C/-328...+2498°F | |
| Résolution 0,1%HR0,1°C/0,1°F | |
| Précision appareil Sonde d'humidité :(±1 digit) ± 2,5%HR (+5,0...+95,0%HR)Sonde CTN :± 0,5°C/± 0,9°FSonde type K (NiCr-Ni) (sonde telémesure) :fonction de la sonde | |
| Sonde 1 sonde à raccord ou sondetélémesure (accessoires) | |
| Fréquence de mesure 2/s | |
| Température d'utilisation -20...+50°C/-4...+122°F | |
| Température de stockage -40...+85°C/-40...+185°F | |
| Alimentation électrique | 1x9v bloc pile/accu |
| Durée de vie | avec sonde à raccord env. 70h |
| Type de protection | Avec TopSafe (Accessoires) et sonde raccordée : IP 65 |
| Garantie | 2 ans |
10. Accessoires / pièces de rechange
Désignation N° Article
| Modules telémesure1 | |
| Module telémesure 869.85MHz, agrément pour DE, ES, IT, FR, GB | 0554 0188 |
| Module telémesure 915.00MHz, agrément pour USA 0554 0190 | |
| Sondes telémesure1 | |
| Sonde d'immersion/pénétration telémesure, CTN,agrément pour DE, ES, IT, FR, GB 0613 1001 | |
| Sonde d'immersion/pénétration telémesure, CTN, agrément pour USA 0613 1002 | |
| Poignées de télémesure universelle | |
| Poignée de télémesure universelle pour sonde enfichable,avec adaptateur TC, agrément pour DE, ES, IT, FR, GB | 0554 0189 |
| Poignée de télémesure universelle pour sonde enfichable,avec adaptateur TC, agrément pour USA 0554 0191 | |
| Adaptateur TC pour poignée de télémesure universelle 0554 0222 | |
| Tête de mesure TC pour Air/Gaz/Liquide et pénétrationadaptable sur la poignée 0602 0293 | |
| Sonde de température / d'humidité | |
| Module humidité pour testo 625 0636 9725 | |
| Poignée avec câble pour module humidité testo 625 0430 9725 | |
| Divers | |
| TopSafe testo 625 0516 0221 | |
1. Module Télémesure / Les sondes Télémesure ne doivent être utilisées que dans les pays pour lesquelles leurs fréquences sont homologuées (voir complément d'information pour module télémesure et sonde télémesure).
Vous trouverez une liste complète de tous les accessoires et toutes les pièces détachées dans nos catalogues produits et nos brochures, ou sur Internet sous : www.testo.fr
testo AG
