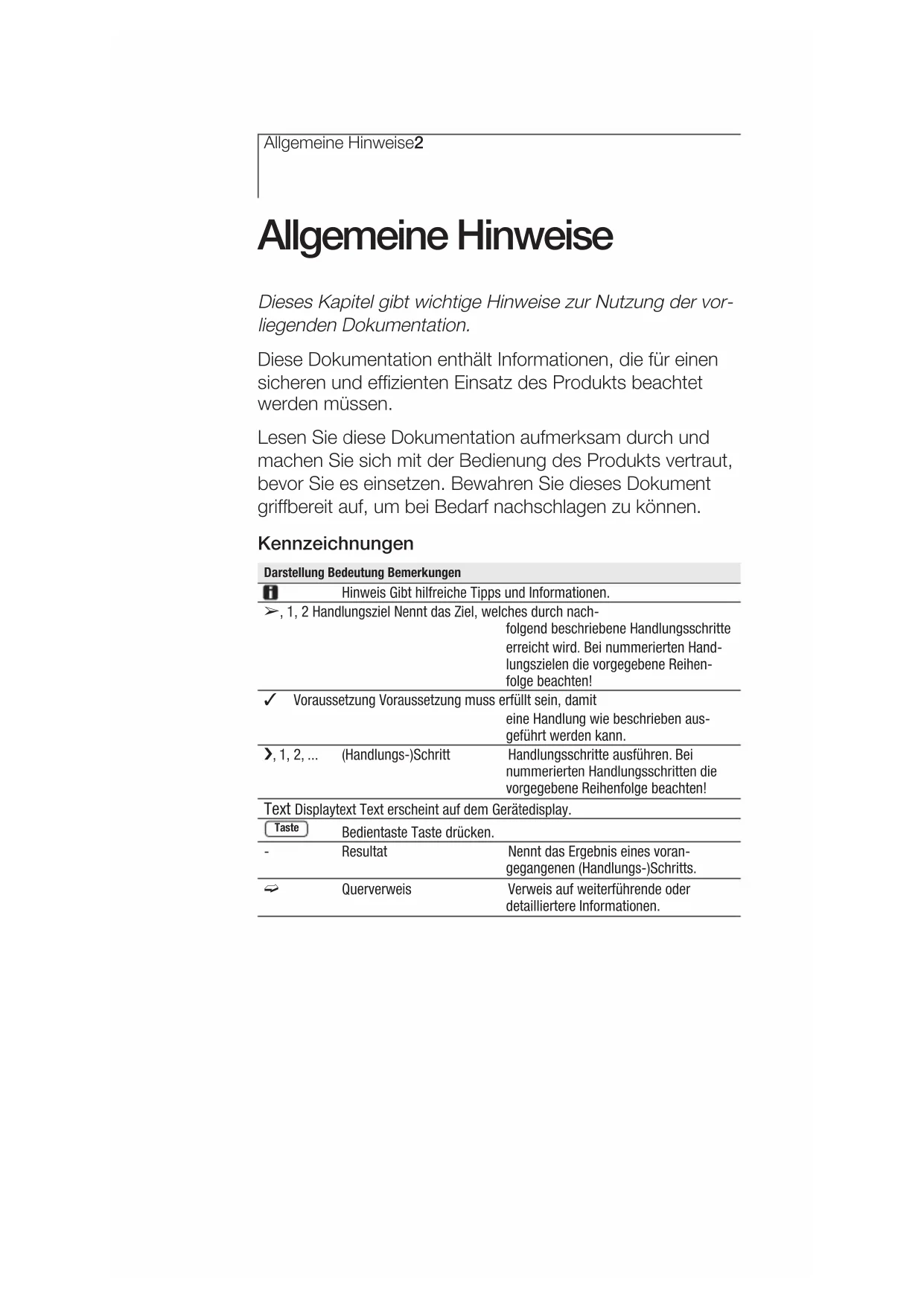

testo 625 Feuchte-/Temperatur-MessgerätAllgemeine Hinweise2 Allgemeine Hinweise Dieses Kapitel gibt wichtige Hinweise zur Nutzung der vor- liegenden Dokumentation. Diese Dokumentation enthält Informationen, die für einen sicheren und effizienten Einsatz des Produkts beachtet werden müssen. Lesen Sie diese Dokumentation aufmerksam durch und machen Sie sich mit der Bedienung des Produkts vertraut, bevor Sie es einsetzen. Bewahren Sie dieses Dokument griffbereit auf, um bei Bedarf nachschlagen zu können. Kennzeichnungen Darstellung Bedeutung Bemerkungen Hinweis Gibt hilfreiche Tipps und Informationen. ±, 1, 2 Handlungsziel Nennt das Ziel, welches durch nach- folgend beschriebene Handlungsschritte erreicht wird. Bei nummerierten Hand- lungszielen die vorgegebene Reihen- folge beachten! Voraussetzung Voraussetzung muss erfüllt sein, damit eine Handlung wie beschrieben aus- geführt werden kann. i, 1, 2, ... (Handlungs-)Schritt Handlungsschritte ausführen. Bei nummerierten Handlungsschritten die vorgegebene Reihenfolge beachten! Text Displaytext Text erscheint auf dem Gerätedisplay. Bedientaste Taste drücken. - Resultat Nennt das Ergebnis eines voran- gegangenen (Handlungs-)Schritts. º Querverweis Verweis auf weiterführende oder detailliertere Informationen. Taste1. Sicherheitshinweise 3

1. Sicherheitshinweise

Dieses Kapitel nennt allgemeine Regeln, die für einen sicheren Umgang mit dem Produkt unbedingt beachtet werden müssen. Personenschäden/Sachschäden vermeiden i Mit dem Messgerät und Fühlern nicht an oder in der Nähe von spannungsführenden Teilen messen. i Das Messgerät/Fühler nie zusammen mit Lösungs- mitteln lagern, keine Trockenmittel verwenden. Produktsicherheit/Gewährleistungsansprüche wahren i Das Messgerät nur innerhalb der in den Technischen Daten vorgegebenen Parameter betreiben. i Das Messgerät nur sach- und bestimmungsgemäß ver- wenden. Keine Gewalt anwenden. i Handgriffe und Zuleitungen nicht Temperaturen über 70°C aussetzen, wenn diese nicht ausdrücklich für höhere Temperaturen zugelassen sind. Temperaturangaben auf Sonden/Fühlern beziehen sich nur auf den Messbereich der Sensorik. i Das Messgerät nur öffnen, wenn dies zu Wartungs- oder Instandhaltungszwecken ausdrücklich in der Dokumentation beschrieben ist. Nur Wartungs- und Instandsetzungsarbeiten durchführen, die in der Dokumentation beschrieben sind. Dabei die vorgegebenen Handlungsschritte einhalten. Aus Sicherheitsgründen nur Original- Ersatzteile von Testo verwenden. Fachgerecht entsorgen i Defekte Akkus/leere Batterien an den dafür vor- gesehenen Sammelstellen abgeben. i Produkt nach Ende der Nutzungszeit an Testo senden. Wir sorgen für eine umweltschonende Entsorgung.

enfresitptsvnl????2. Bestimmungsgemäße Verwendung4

2. Bestimmungsgemäße

Verwendung Dieses Kapitel nennt die Anwendungsbereiche, für die das Produkt bestimmt ist. Setzen Sie das Produkt nur für die Bereiche ein, für die es konzipiert wurde. Im Zweifelsfall bitte bei Testo nachfragen. Das testo 625 ist ein kompaktes Messgerät zur Messung von Feuchte und Temperaturen über einen steckbaren Feuchte-/Temperaturfühler (Feuchtemodul) und/oder über einen Feuchte-/Temperaturfühler mit Funkübertragung (Zubehör Funkmodul erforderlich). Das Produkt wurde für folgende Aufgaben/Bereiche konzipiert:

• Gebäude, Büros, Lagerhallen In folgenden Bereichen darf das Produkt nicht eingesetzt werden:

• In explosionsgefährdeten Bereichen.

• Für diagnostische Messungen im medizinischen Bereich3. Produktbeschreibung 5

3. Produktbeschreibung

Dieses Kapitel gibt eine Übersicht über die Komponenten des Produkts und deren Funktionen.

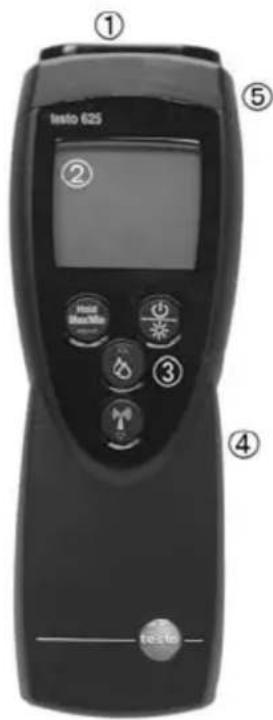

Bedienelemente Übersicht Fühlerbuchse Display Bedientasten Batteriefach (Rückseite) Funkmodul- und Servicefach (Rückseite) Tastenfunktionen Taste FunktionenGerät einschalten; Gerät ausschalten (gedrückt halten)Displaybeleuchtung ein-/ausschaltenMesswert halten, Maximal-/Minimal-wert anzeigenKonfigurationsmodus öffnen/verlassen(gedrückt halten); Im Konfigurationsmodus:Eingabe bestätigenIm Konfigurationsmodus:Wert erhöhen, Option wählenIm Konfigurationsmodus:Wert verringern, Option wählenZwischen der Anzeige von relativerFeuchte, Taupunkt und Feuchtkugel-temperatur wechseln.Zwischen der Anzeige von gestecktemFühler und Funkfühler ( leuchtet)wechseln. enfresitptsvnl????3. Produktbeschreibung6 Wichtige Displayanzeigen Anzeige Bedeutung Batteriekapazität (rechts unten im Display):

• Im Batteriesymbol leuchten 4 Segmente: Batterie des Geräts ist voll

• Im Batteriesymbol leuchten keine Segmente: Batterie des Geräts ist fast leer Messkanal: Funkfühler (die Anzahl der angezeigten „Funkwellen“- Segmente zeigt die Signalstärke an) Batteriekapazität Funkfühler (oberhalb des Funkfühler-Symbols : Batterie des Funkfühlers ist fast leer

Fühlerbuchse Über die Fühlerbuchse an der Kopfseite des Geräts kann ein steckbarer Messfühler angeschlossen werden. Funkmodul (Zubehör) Funkfühler dürfen nur in Ländern verwendet werden, in denen sie zugelassen wurden (siehe Anwendungs- hinweise zum Funkfühler). Über das Funkmodul kann ein Funk-Messfühler ange- schlossen werden.

3.3 Spannungsversorgung

Die Spannungsversorgung erfolgt über eine 9V Block- batterie (im Lieferumfang) bzw. -akku. Ein Netzbetrieb und das Laden eines Akkus im Gerät sind nicht möglich.4. Inbetriebnahme 7

Dieses Kapitel beschreibt die Handlungsschritte, die zur Inbetriebnahme des Produkts erforderlich sind.

Display-SSchutzfolie eentfernen: i Schutzfolie vorsichtig abziehen.

Funkmodul ((Zubehör) eeinlegen: Funkfühler dürfen nur in Ländern verwendet werden, in denen sie zugelassen wurden (siehe Anwendungs- hinweise zum Funkfühler). Das Gerät ist ausgeschaltet. 1 Funkmodulfach auf der Rückseite des Geräts öffnen: Clip-Verschluss nach unten drücken und Funkmodul- fach-Deckel abnehmen. 2 Funkmodul einlegen. 3 Funkmodulfach schließen: Funkmodulfach aufsetzen und schließen.

Batterie /Akku eeinlegen: 1 Batteriefach auf der Rückseite des Gerätes öffnen: Batteriefachdeckel in Pfeilrichtung schieben und abnehmen. 2 Batterie/Akku (9V-Block) einlegen. Polung beachten! 3 Batteriefach schließen: Batteriefachdeckel aufsetzen und gegen die Pfeilrichtung schieben.

Dieses Kapitel beschreibt die Handlungsschritte, die beim Einsatz des Produkts häufig ausgeführt werden müssen.

5.1 Fühler anschließen

Steckbare Fühler Steckbare Fühler müssen vor dem Einschalten des Mess- geräts angeschlossen werden, damit diese vom Messgerät erkannt werden. i Anschlussstecker des Fühlers in die Fühlerbuchse des Messgeräts stecken. Funkfühler Zur Verwendung von Funkfühlern ist ein Funkmodul erfor- derlich (Zubehör). Das Funkmodul muss vor dem Ein- schalten des Messgeräts eingelegt werden, damit dieses vom Messgerät erkannt wird. Jeder Funkfühler besitzt eine Fühler-ID (Identifikations- nummer), diese muss im Konfigurationsmodus eingestellt werden. º Siehe Kapitel EINSTELLUNGEN VORNEHMEN.

5.2 Gerät ein-/ausschalten

Gerät eeinschalten: i drücken. - Die Messansicht wird geöffnet: Der aktuelle Messwert wird angzeigt bzw. ----- leuchtet, wenn kein Messwert verfügbar ist.

Gerät aausschalten: i gedrückt halten (ca. 2s) bis die Display-Anzeige erlischt.5. Bedienung 9

5.3 Displaybeleuchtung

Displaybeleuchtung eein-//ausschalten: Das Gerät ist eingeschaltet. i drücken.

5.4 Einstellungen vornehmen

Konfigurationsmodus ööffnen: Das Gerät ist eingeschaltet und befindet sich in der Messansicht. Hold, Max oder Min sind nicht aktiviert. i gedrückt halten (ca. 2s) bis die Anzeige im Display wechselt. - Das Gerät befindet sich nun im Konfigurations- modus. Mit kann zur nächsten Funktion gewechselt werden. Der Konfigurationsmodus kann jederzeit verlassen werden. Dazu gedrückt halten (ca. 2s) bis das Gerät zur Messansicht gewechselt hat. Bereits durch- geführte Änderungen im Konfigurationsmodus werden dabei gespeichert.

Feuchteabgleich ddurchführen: Ein 2-Punkt-Abgleich von gesteckten Feuchtefühlern kann durchgeführt werden (11,3%rF und 75,3%rF). Der Konfigurationsmodus ist geöffnet, CAL leuchtet. 1 Mit / die gewünschte Option wählen und mit bestätigen:

• oFF: Kein Feuchteabgleich durchführen.

• on: Feuchteabgleich durchführen. oFF wurde gewählt: º Weiter mit Handlungsziel FUNKFÜHLER ANMELDEN.

enfresitptsvnl????5. Bedienung10 on wurde gewählt: 2 Feuchtefühler in das Referenzmedium geben und Angleichzeit abwarten. - Der aktuelle Feuchte-Messwert und der Abgleich- punkt (Sollwert) werden angezeigt. 3 Mit das Abgleichmenü starten. 4 Mit / die gewünschte Option wählen und mit bestätigen:

• no: Feuchtewert nicht abgleichen.

• YES: Feuchtewert abgleichen. no wurde gewählt: º Weiter mit Handlungsziel FUNKFÜHLER ANMELDEN. YES wurde gewählt: - Der Abgleich wird durchgeführt. 5 Wiederholen Sie die Schritte 2 bis 4 für den

- Nach Durchführung des Abgleichs wechselt das Gerät zur nächsten Einstellfunktion.

Funkfühler aanmelden: Funkfühler dürfen nur in Ländern verwendet werden, in denen sie zugelassen wurden (siehe Anwendungs- hinweise zum Funkfühler). Die Einstellfunktion für Funkfühler ist nur verfügbar, wenn ein Funkmodul (Zubehör) in das Messgerät eingelegt ist. º Siehe Kapitel INBETRIEBNAHME. Ist kein Funkmodul eingelegt: º Weiter mit Handlungsziel AUTO OFF EINSTELLEN. Jeder Funkfühler besitzt eine Fühler-ID (RF ID). Diese besteht aus den letzten 3 Ziffern der Serien-Nr. und der Position des Schiebeschalters im Funkfühler (H oder L). Der Konfigurationsmodus ist geöffnet, blinkt und AUTO leuchtet. Der Funkfühler ist eingeschaltet und die Übertra- gungsrate ist auf 2 Messwerte pro Sekunde ein- gestellt (siehe Anwendungshinweise zum Funkfühler).5. Bedienung 11

Mit die gewünschte Option wählen und mit bestätigen:

• YES: Automatische Fühlererkennung einschalten (empfohlen).

• no: Automatische Fühlererkennung ausschalten. no wurde gewählt: 2 Mit / die Fühler-ID manuell einstellen und mit bestätigen. º Weiter mit Handlungsziel AUTO OFF EINSTELLEN. YES wurde gewählt: - Die automatische Fühlererkennung wird gestartet. - Wenn ein Funkfühler gefunden wird, wird die Fühler-ID angezeigt. Wird kein Fühler gefunden, leuchtet NONE. Sind mehrere Funkfühler eingeschaltet: i Falls erforderlich: Mit / gewünschten Fühler wählen. Mögliche Ursachen für nicht gefundene Fühler:

• Der Funkfühler ist nicht eingeschaltet oder die Batterie des Funkfühlers ist leer.

• Der Funkfühler befindet sich außerhalb der Reichweite des Messgeräts.

• Störquellen beeinflussen die Funkübertragung (z. B. Stahlbeton, Metallgegenstände, Wände oder andere Barrieren zwischen Empfänger und Sender, andere Sender gleicher Frequenz, starke elektromagnetische Felder). i Falls erforderlich: Mögliche Ursachen für die Störung der Funkübertragung beseitigen und Konfigurationsmodus erneut starten. 2 Mit zur nächsten Funktion wechseln.

Auto OOff eeinstellen: Der Konfigurationsmodus ist geöffnet, AutoOff blinkt. i Mit / die gewünschte Option wählen und mit bestätigen:

• on: Das Messgerät schaltet sich nach 10min ohne Tastenbetätigung automatisch aus. Ausnahme: Im Display wird ein festgehaltener Messwert angezeigt (Hold oder Auto Hold leuchten).

• oFF: Das Messgerät schaltet nicht selbständig aus.

Einheit eeinstellen: Der Konfigurationsmodus ist geöffnet, UNIT leuchtet. i Mit / die gewünschte Einheit einstellen und mit bestätigen.

Reset ddurchführen: Der Konfigurationsmodus ist geöffnet, RESET leuchtet. i Mit / die gewünschte Option wählen und mit bestätigen:

• no: Keinen Reset durchführen.

• Yes: Einen Reset durchführen. Dabei wird das Gerät auf die Werkseinstellungen zurückgesetzt. - Das Gerät wechselt zurück zur Messansicht.6. Messen 13

Dieses Kapitel beschreibt die Handlungsschritte, die zur Durchführung von Messungen mit dem Produkt erforder- lich sind.

Messung ddurchführen: Das Gerät ist eingeschaltet und befindet sich in der Messansicht. i Fühler positionieren und Messwerte ablesen.

Messkanal-AAnzeige wwechseln: i Zwischen der Anzeige von gestecktem Fühler und Funkfühler ( ) wechseln: drücken. i Zwischen der Anzeige von relativer Feuchte (%), be- rechneter Taupunkttemperatur (td °C, unterhalb 0°Ctd/ 32°Ftd werden Frost-/-Reif-Punkttemperaturen angezeigt) und berechneter Feuchtkugeltemperatur (wetbulb) wechseln: drücken.

Messwert hhalten, MMaximal-//Minimalwert aanzeigen: Der aktuelle Messwert kann festgehalten werden. Die Maximal- und Minimalwerte (seit dem letzten Einschalten des Geräts) können angezeigt werden. i mehrmals drücken, bis der gewünschte Wert angezeigt wird. - Es wird rollierend angezeigt:

• Hold: festgehaltener Messwert

Maximal-//Minimalwerte zzurücksetzen: Die Maximal-/Minimalwerte aller Kanäle können auf den aktuellen Messwert zurückgesetzt werden. 1 mehrmals drücken, bis Max oder Min leuchtet. 2 gedrückt halten (ca. 2s). - Alle Maximal- bzw. Minimalwerte werden auf den aktuellen Messwert zurückgesetzt.

enfresitptsvnl????7. Wartung und Pflege14

7. Wartung und Pflege

Dieses Kapitel beschreibt die Handlungsschritte, die zur Erhaltung der Funktionsfähigkeit und zur Verlängerung der Lebensdauer des Produkts beitragen.

Gehäuse rreinigen: i Das Gehäuse bei Verschmutzung mit einem feuchten Tuch (Seifenlauge) reinigen. Keine scharfen Reinigungs- oder Lösungsmittel verwenden!

Batterie /Akku wwechseln: Das Gerät ist ausgeschaltet. 1 Batteriefach auf der Rückseite des Gerätes öffnen: Batteriefachdeckel in Pfeilrichtung schieben und abnehmen. 2 Verbrauchte Batterie/leeren Akku herausnehmen und neue Batterie/neuen Akku (9V-Block) einlegen. Polung beachten! 3 Batteriefach schließen: Batteriefachdeckel aufsetzen und gegen die Pfeilrichtung schieben.8. Fragen und Antworten 15

8. Fragen und Antworten

Dieses Kapitel gibt Antworten auf häufig gestellte Fragen. Frage Mögliche Ursachen Mögliche Lösung leuchtet (rechts unten · Batterie des Geräts ist · Batterie des Geräts im Display). fast leer. wechseln. leuchtet (oberhalb · Batterie des Funkfühlers · Batterie des Funk- des Symbols ). ist fast leer. fühlers wechseln. Gerät schaltet sich · Funktion Auto Off · Funktion ausschalten selbständig aus. ist eingeschaltet.

• Restkapazität der · Batterie wechseln Batterie ist zu gering. Anzeige: ----- · Fühler ist nicht gesteckt. · Gerät ausschalten, Fühler stecken und Gerät wieder ein- schalten.

• Angemeldeter Fühler · Fühler einschalten. wurde nicht gefunden. · Fühler in den Emp- fangsbereich bringen.

• Funkfühler neu an- melden, siehe Kapitel EINSTELLUNGEN VOR-NEHMEN, Handlungs- ziel FUNKFÜHLER AN- MELDEN.
• Fühlerbruch. · Bitte kontaktieren Sie Ihren Händler oder den Testo-Kundendienst. Displayanzeige reagiert · Umgebungstemperatur · Umgebungstemperatur träge ist sehr niedrig. erhöhen. Anzeige: uuuuu · Zulässiger Messbereich · Zulässigen Mess- wurde unterschritten. bereich einhalten. Anzeige: ooooo · Zulässiger Messbereich · Zulässigen Mess- wurde überschritten. bereich einhalten. Falls wir Ihre Frage nicht beantworten konnten: Wenden Sie sich bitte an Ihren Händler oder den Testo-Kunden- dienst. Kontaktdaten finden Sie im Garantieheft oder im Internet unter www.testo.com

Eigenschaft Werte Messgrößen relative Feuchte (%), Temperatur (°C/°F) Berechnete Größen Taupunkt-Temperatur (°Ctd/°Ftd), Feuchtkugeltemperatur (wetbulb °C/wetbulb °F) Messbereich Testo Feuchtesensor kapazitiv: 0...+100%rF NTC Fühler: -10...+60°C / +14...+140°F Typ K (NiCr-Ni) Fühler (Funkfühler): -200...+1370°C / -328...+2498°F Auflösung 0.1%rF 0.1°C / 0.1°F Genauigkeit Testo Feuchtesensor kapazitiv: (±1 Digit) ±2.5%rF (+5.0...+95.0%rF) NTC Fühler: ±0.5°C / ±0.9°F Typ K (NiCr-Ni) Fühler (Funkfühler): fühlerabhängig Fühler Steck-Buchse für Feuchtemodul, Funkmodul (Zubehör) Messrate 2/s Betriebstemperatur -20...+50°C / -4...+122°F Lagertemperatur -40...+85°C / -40...+185°F Stromversorgung 1x 9V Blockbatterie/-akku Standzeit mit gestecktem Fühler: ca. 70h Schutzart mit TopSafe (Zubehör) und gestecktem Feuchtemodul: IP65 EG-Richtlinie 89/336/EWG Garantie 2 Jahre10. Zubehör/Ersatzteile Bezeichnung Artikel-Nr. Funkmodule

Funkmodul 869.85MHz, Zulassung für z. B. DE, ES, IT, FR, GB 0554 0188 Funkmodul 915.00MHz, Zulassung für z. B. USA 0554 0190 Funkfühler

Funk-Tauch-/Einstechfühler, NTC, Zulassung für z. B. DE, ES, IT, FR, GB 0613 1001 Funk-Tauch-/Einstechfühler, NTC, Zulassung für z. B. USA 0613 1002 Universal-Funkhandgriff Funkhandgriff für steckbare Fühlerköpfe, inkl. TE-Adapter, Zulassung für z. B. DE, ES, IT, FR, GB 0554 0189 Funkhandgriff für steckbare Fühlerköpfe, inkl. TE-Adapter, Zulassung für z. B. USA 0554 0191 Adapter zum Anschluss von TE-Fühlern auf den Funkhandgriff 0554 0222 TE-Fühlerkopf für Luft-/Tauch-Einstechmessung, steckbar auf den Funkhandgriff 0602 0293 Feuchte-/Temperatur-Fühler Feuchte-Fühlerkopf, steckbar auf testo 625 und den Funkhandgriff 0636 9725 Handgriff für Feuchte-Fühlerkopf zum Anschluss an Messgerät inklusive Fühlerleitung, zum Messen/Abgleich des Feuchtefühlers 0430 9725 Sonstiges TopSafe testo 625, schützt vor Stoß und Schmutz 0516 0221

Funkfühler dürfen nur in Ländern verwendet werden, in denen sie zugelassen wurden (siehe Anwendungshinweise zum Funkfühler). Eine vollständige Liste aller Zubehör- und Ersatzteile finden Sie in den Produktkatalogen und -broschüren oder im Internet unter: www.testo.com
