TR I2WL950 - Chauffe-Plats BARTSCHER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chauffe-plats avec lampes infrarouges
Marque	Bartscher
Modèle	TR I2WL950
Alimentation électrique	230 V ~ 50 Hz, monophasé
Puissance nominale	500 W
Dimensions (L x P x H)	460 x 510 x 780 mm
Poids net	10 kg
Matériau	Acier inox AISI 304 18/10, fond en acier zingué
Type d'installation	Sur comptoir
Plage de température du thermostat	0 °C à 90 °C
Indicateur de chauffe	Témoin lumineux (chauffe en cours)
Éclairage infrarouge	Lampes infrarouges au-dessus du plateau
Nombre de pieds	4 pieds en caoutchouc antidérapants
Type de commande	Sectionneur avec témoin de tension et thermostat rotatif
Degré de protection	IPX4
Classe de protection électrique	Classe I (mise à la terre obligatoire)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser éponge humide et détergent neutre ; ne pas utiliser de jet d'eau ni de produits abrasifs
Pièces détachées et réparabilité	Contacter le revendeur autorisé pour pièces détachées et réparations ; ne pas démonter soi-même
Conditions d'environnement	Température de fonctionnement 0 à 35 °C ; humidité relative max 80 % à 20 °C
Sécurité	Ne pas exposer aux agents atmosphériques ; ne pas surcharger ; tenir hors de portée des enfants

FOIRE AUX QUESTIONS - TR I2WL950 BARTSCHER

Comment utiliser le chauffe-plats pour la première fois ?

Retirez le film de protection éventuel. Allumez l'appareil à vide à la température maximale pendant quelques minutes pour éliminer les résidus de graisse. Une odeur désagréable peut se produire, c'est normal.

Quelle est la plage de température du thermostat ?

Le thermostat est réglable de 0 °C à 90 °C. Tournez le bouton gradué vers la température souhaitée. Le témoin lumineux reste allumé tant que le plateau n'atteint pas la température programmée.

Comment nettoyer le chauffe-plats ?

Débranchez toujours l'appareil avant le nettoyage. Utilisez une éponge humide avec un détergent neutre. Ne jamais utiliser de paillettes métalliques, de produits abrasifs ni de jet d'eau. Attendez que l'appareil soit froid.

Quels sont les consignes de sécurité essentielles ?

Assurez-vous que l'appareil est branché à une prise de terre. Ne l'exposez pas à l'eau ni aux intempéries. Débranchez-le en cas d'inactivité ou de nettoyage. Ne pas introduire d'objets dans les parties dangereuses.

Que faire si l'appareil ne chauffe pas ?

Vérifiez d'abord que l'interrupteur général est enclenché et que la prise est alimentée. Si le problème persiste, contactez le Service Assistance de votre revendeur. Ne tentez pas de réparer vous-même.

Comment installer le chauffe-plats ?

Placez-le sur un plan de travail stable, sec et bien nivelé. Assurez-vous que la tension (230 V ~ 50 Hz) correspond à celle de l'appareil. Le branchement doit être effectué par un technicien spécialisé.

Puis-je utiliser le chauffe-plats à l'extérieur ?

Non, l'appareil est conçu pour une utilisation en intérieur uniquement. Il ne doit pas être exposé aux agents atmosphériques (pluie, humidité excessive).

Comment commander des pièces de rechange ?

Contactez votre revendeur autorisé pour toute commande de pièces détachées. Utilisez exclusivement des pièces d'origine pour garantir la sécurité et le bon fonctionnement.

Que faire en cas d'inactivité prolongée ?

Déclenchez l'interrupteur général, nettoyez l'appareil et couvrez-le d'une toile pour le protéger de la poussière.

Comment éliminer l'appareil en fin de vie ?

Suivez les lois nationales en vigueur pour le recyclage des déchets électroniques. Contactez les autorités environnementales ou un organisme agréé.

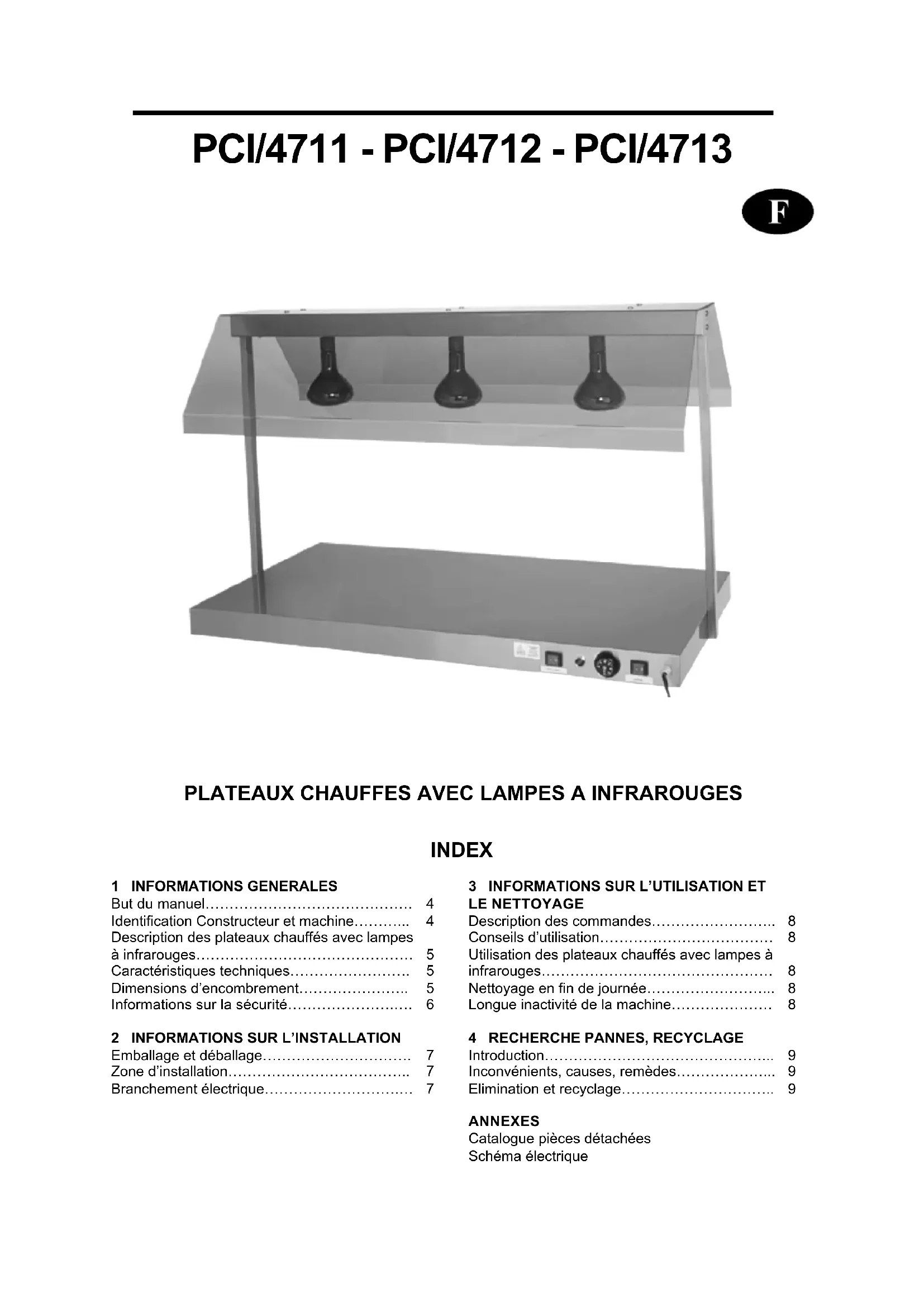

MODE D'EMPLOI TR I2WL950 BARTSCHER

Identification du constructeur et de la machine...... 4

Description des plateaux chauffés avec lampes

Caractéristiques techniques.... 5

Dimensions d'encombrement.... 5

Informations sur la sécurité.... 6

2 Informations sur l'installation

Emballage et déballage.... 7

Zone d'installation.... 7

Branchement électrique.... 7

3 Informations sur l'utilisation et le nettoyage

Description des commandes.... 8

Conseils d'utilisation.... 8

Utilisation des plateaux chauffés avec lampes à

infrarouges.... 8

Nettoyage en fin de journée.... 8

Longue inactivité de la machine.... 8

4 Recherche PANNES, recyclage

Introduction.... 9

Inconvénients, causes, remèdes.... 9

Élimination et recyclage.... 9

Annexes

Catalogue pièces détachées

Schéma électrique

But du manuel

Ce manuel a été rédigé par le constructeur et représente une partie intégrante de la dotation de la machine. Le constructeur, en phase d'étude et de construction, a prêté une attention particulière aux aspects qui peuvent provoquer des risques à la sécurité et à la santé des personnes qui interagissent avec la machine. Outre le respect des lois en vigueur en la matière, il a adopté toutes les "règles de la bonne technique de construction". Le but de ces informations est de sensibiliser les utilisateurs à être particulièrement attentifs pour prévenir tous les risques. La prudence est, quoi qu'il en soit, irremplaçable. La sécurité est également dans les mains de tous les opérateurs qui interagissent avec la machine. Conserver ce manuel dans un endroit approprié, afin de l'avoir toujours à portée de main pour sa consultation. Pour mettre en évidence certaines parties du texte, les symboles suivants ont été utilisés:

DANGER – ATTENTION: indique les dangers qui peuvent provoquer de graves lésions; il est nécessaire de prêter attention.

INFORMATIONS: indications techniques particulièrement importantes.

• Le certificat de garantie dans lequel sont reportées les conditions de garantie dictées par le Constructeur.
• Les documents qui attestent la conformité aux lois en vigueur en matière de sécurité et santé des personnes.

Pour toute demande d'Assistance technique, informations et commandes de pièces détachées, contacter le Revendeur autorisé.

Identification constructeur et machine

Identification Constructeur Modèle machine Données techniques MOD. SERIAL No. V ~ 50-60Hz A W CE Marque de conformité Numéro de matricule

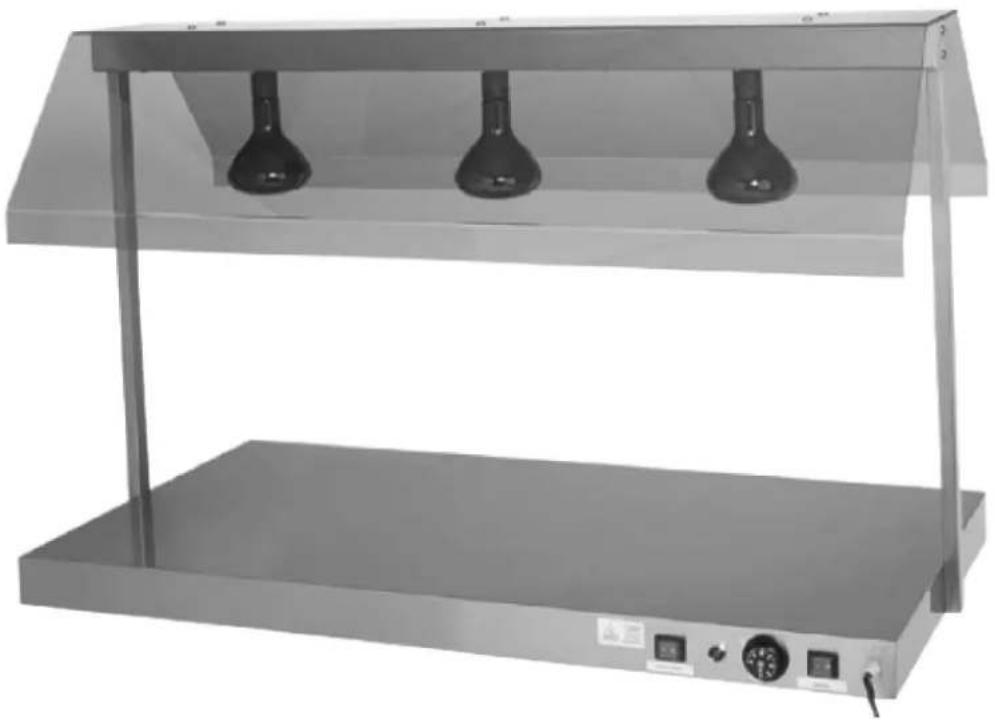

Description des plateaux chauffés avec lampes à infrarouges

Ce produit, né spécialement pour maintenir à température constante les aliments qui sont placés sur le plateau chauffé, est caractérisé par une extrême simplicité de construction faite pour réduire au minimum la possibilité que des pannes se produisent et d'en faciliter l'entretien.

Le plateau chauffé est entièrement construit en acier inox AISI 304 18/10 avec fond de fermeture en tôle d'acier zingué. La résistance à fil est fixée sous le plateau chauffé.

La caractéristique des plateaux chauffés est la présence de lampes à infrarouges placées au-dessus du plateau, faites pour augmenter ultérieurement la capacité chauffante, déjà élevée, du plateau.

Sur le fond du plateau chaud peuvent être appliqués 4 pieds en caoutchouc ayant la fonction de soutien et d'isolation.

Les commandes pour allumer et régler la température sont placées sur le côté long du plateau.

Caractéristiques techniques

Descriptions Unité de mesure PCI 4711 PCI 4712 PCI 4713
Alimentation d'énergie électrique	V Hz Ph 230V 50Hz 1Ph
Puissance nominale W 500	1000 1500
Poids net Kg 10 17 25
Poids avec emballage Kg 14 22 30
Installation Sur comptoir
Degré de protection		IPX4
Protection contre la secousse électrique		Classe I
Conformité aux directives et normes		73/23/CEE - 93/68/CEE – 93/44/CEE - 89/336/CEE89/109/CEE

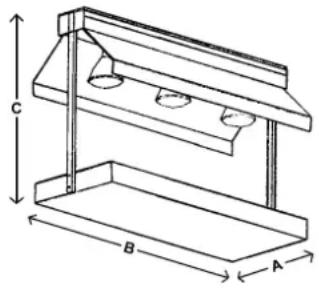

Dimensions d'encombrement

mm	A	B	C
PCI4711	60	50	85
PCI4712	65	85	85
PCI4713	70	125	85
mm	A	B	C
PCI4711	460	510	780
PCI4712	620	860	780
PCI4713	620	1270	780

Informations sur la sécurité

• Il est fondamental de consulter attentivement ce manuel avant de procéder aux opérations d'installation et d'utilisation. Le respect constant des indications contenues dans le manuel garantit la sécurité de la personne et de la machine.
• N'altérer sous aucun prétexte les dispositifs de sécurité.
• Nous recommandons le respect rigoureux des normes de sécurité sur le travail promulguées par les organismes préposés dans chaque nation.
• Le constructeur décline toute responsabilité pour les dommages aux personnes ou aux choses, causés par le manque de respect des normes de sécurité.
• La disposition correcte de la machine, l'illumination et le nettoyage du lieu sont des conditions importantes pour la sécurité personnelle.
• Ne pas exposer la machine aux agents atmosphériques.
• Le branchement et la mise en service de la machine doivent être effectués uniquement par le personnel technique spécialisé.
• Vérifier que les caractéristiques de l'installation où doit être installée la machine correspondent aux données poinçonnées sur la plaquette.
• S'assurer que la machine soit branchée à une installation de mise à la terre.
• La zone de travail autour de la machine doit toujours être maintenue propre et sèche.
• Utiliser les vêtements prévus par les normes anti-accidents sur le travail.
• Cette machine doit être destinée uniquement à l'utilisation prévue ; une utilisation différente est à considérer impropre et par conséquent dangereuse.
• Ne pas surcharger la machine au-delà de sa capacité.
• Il est interdit d'introduire des objets, des outils, les mains ou autre à l'intérieur des parties dangereuses.
• Garder la machine hors de la portée des enfants.
• Débrancher la fiche de la prise de courant lorsque la machine n'est pas utilisée.
• En cas de pannes et/ou inconvénients d'utilisation, ne pas effectuer soi-même les réparations mais s'adresser au Revendeur autorisé.
• Demander les pièces détachées originales.
• Avant de procéder au nettoyage de la machine, ôter l'alimentation électrique en débranchant la fiche.
• Pour le nettoyage, ne pas utiliser de jet d'eau.

Emballage et déballage

La machine est emballée dans un carton contenant du polystyrène afin de garantir la parfaite intégrité pendant le transport.

• Manipuler l'emballage en respectant les instructions.
• Ouvrir l'emballage et vérifier que tous les composants soient intacts. Conserver l'emballage pour de futurs déménagements.
• Effectuer le soulèvement de la machine comme il est indiqué et la positionner dans la zone destinée à l'installation.

La zone préétablie devra être illuminée de façon adéquate et devra disposer de prise de distribution de l'énergie électrique. Le plan d'appui doit être suffisamment ample, bien nivelé et sec. L'installation doit avoir lieu en milieux avec atmosphère non explosive. Dans tous les cas, l'installation doit être effectuée en tenant également compte des lois en vigueur en matière de sécurité sur le travail.

Tableau Conditions d'environnement

Descriptions Valeurs
Température de fonctionnement 0	÷ 35 °C ( 32 ÷ 95 °F)
Température de magasinage -15	a +65 °C (de -6.8 à +149 °F)
Humidité relative	Maximum 80% avec température ambiante de 20 °CMaximum 50% avec température ambiante entre 20 ÷ 60 °C
Taux de poussière ambiante Inférieur à 0.03 g/m ^3

Branchement électrique

S'assurer du parfait fonctionnement de l'installation de mise à la terre de l'établissement. Vérifier que la tension de ligne (V) et la fréquence (Hz) correspondent à celles de la machine (Voir la plaquette d'identification et le schéma électrique). La machine est dotée d'un câble électrique auquel relier une fiche multipolaire. La fiche doit être branchée à un interrupteur à mur pourvu de différentiel.

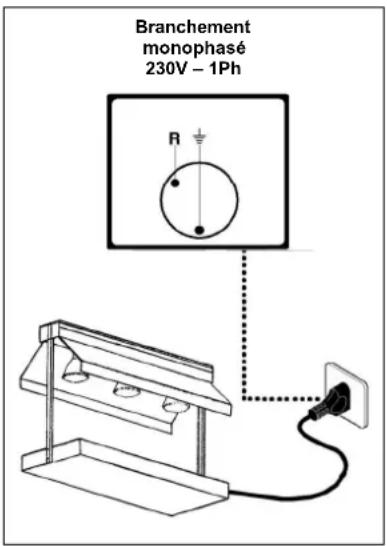

Branchement monophasé 230V - 1Ph

Description des commandes

• Témoin lumineux (B)
• Thermostat réglable 0°C-90°C (C)
• Sectionneur sous charge (A) avec témoin de tension
• Entrée câble d'alimentation (D) + câble

A B C A D

Conseils d'utilisation

Avant d'utiliser l'appareil ôter, lorsqu'elle est présente, la pellicule de protection spéciale qui le revêt. L'odeur désagréable qui est produite lors des premières minutes de fonctionnement est due à la présence de résidus de graisses d'usinage.

Lors du premier allumage, chauffer l'appareil à la température maximum.

Utilisation des plateaux chauffés avec lampes à infrarouges

Introduire la fiche d'alimentation dans l'interrupteur général et tourner le bouton gradué du thermostat vers l'indication de la température souhaitée. Le témoin demeurera illuminé tant que le plateau n'aura pas atteint la température programmée précédemment.

Nettoyage en fin de journée

• En fin de journée, débrancher la fiche de la prise de courant.
• Effectuer un nettoyage soigneux en utilisant des produits neutres.
• Nettoyer les parties extérieures de la machine à l'aide d'une éponge humide, avec machine totalement froide.
• Ne pas utiliser de paillettes métalliques et détergents abrasifs.
• Afin d'éviter tout danger dérivant du contact avec des parties à température élevée, on conseille d'accéder aux zones de maintien de la température uniquement après avoir effectué les opérations prévues pour l'entretien.

Longue inactivité de la machine

S'il faut laisser la machine arrêtée pendant de longues périodes, déclencher l'interrupteur général à mur, effectuer un nettoyage général de la machine et la couvrir avec une toile afin de la protéger contre la poussière.

En cas de pannes ou mauvais fonctionnement, débrancher la fiche de la prise de courant et contacter le Service Assistance de votre Revendeur. Éviter de démonter les parties internes de la machine.

Le constructeur décline toute responsabilité pour les éventuelles altérations!

Inconvénient Cause Remède
La machine ne chauffe pas	Interrupteur général déclenché Enclencher l'interrupteur général
	Manque de tension sur la ligne d'alimentation	Contacter le Service Assistance de votre Revendeur
	La résistance ne fonctionne pas	Contacter le Service Assistance de votre Revendeur

Élimination et recyclage

La machine a été étudiée et construite pour une durée moyenne de 10.000 heures de fonctionnement. Au terme de l'utilisation de la machine, suivre les lois nationales pour l'élimination et le recyclage. Nous vous invitons à contacter les autorités pour l'environnement ou les organismes autorisés.
