TR I2WL950 - Speisenwärmer BARTSCHER - Kostenlose Bedienungsanleitung

Produkttyp	Warmhaltegerät mit Infrarotlampen
Marke	Bartscher
Modell	TR I2WL950
Stromversorgung	230 V ~ 50 Hz, einphasig
Nennleistung	500 W
Abmessungen (L x T x H)	460 x 510 x 780 mm
Nettogewicht	10 kg
Material	Edelstahl AISI 304 18/10, Boden aus verzinktem Stahl
Installationsart	Auf der Arbeitsplatte
Temperaturbereich des Thermostats	0 °C bis 90 °C
Heizanzeige	Kontrollleuchte (Heizung aktiv)
Infrarotbeleuchtung	Infrarotlampen über der Platte
Anzahl der Füße	4 rutschfeste Gummifüße
Bedienungsart	Trennschalter mit Spannungsanzeige und Drehregler-Thermostat
Schutzgrad	IPX4
Elektrische Schutzklasse	Klasse I (Erdung erforderlich)
Pflege und Reinigung	Vor der Reinigung Netzstecker ziehen; feuchten Schwamm und neutrales Reinigungsmittel verwenden; kein Wasserstrahl oder Scheuermittel verwenden
Ersatzteile und Reparierbarkeit	Wenden Sie sich an den autorisierten Händler für Ersatzteile und Reparaturen; nicht selbst demontieren
Umgebungsbedingungen	Betriebstemperatur 0 bis 35 °C; relative Luftfeuchtigkeit max. 80 % bei 20 °C
Sicherheit	Nicht den Witterungseinflüssen aussetzen; nicht überlasten; außerhalb der Reichweite von Kindern aufbewahren

Häufig gestellte Fragen - TR I2WL950 BARTSCHER

Wie verwende ich das Warmhaltegerät zum ersten Mal?

Entfernen Sie ggf. die Schutzfolie. Schalten Sie das Gerät leer einige Minuten auf maximaler Temperatur ein, um Fettrückstände zu beseitigen. Es kann ein unangenehmer Geruch auftreten, das ist normal.

Was ist der Temperaturbereich des Thermostats?

Der Thermostat ist von 0 °C bis 90 °C einstellbar. Drehen Sie den Skalenregler auf die gewünschte Temperatur. Die Kontrollleuchte leuchtet, bis die Platte die eingestellte Temperatur erreicht hat.

Wie reinige ich das Warmhaltegerät?

Ziehen Sie vor der Reinigung immer den Netzstecker. Verwenden Sie einen feuchten Schwamm mit einem neutralen Reinigungsmittel. Niemals Metallschwämmchen, Scheuermittel oder Wasserstrahl verwenden. Warten Sie, bis das Gerät kalt ist.

Welche wesentlichen Sicherheitshinweise gibt es?

Stellen Sie sicher, dass das Gerät an eine Schutzkontaktsteckdose angeschlossen ist. Setzen Sie es weder Wasser noch Witterung aus. Ziehen Sie den Stecker bei Nichtgebrauch oder Reinigung. Führen Sie keine Gegenstände in gefährliche Teile ein.

Was tun, wenn das Gerät nicht heizt?

Überprüfen Sie zuerst, ob der Hauptschalter eingeschaltet ist und die Steckdose Strom führt. Wenn das Problem bestehen bleibt, kontaktieren Sie den Kundendienst Ihres Händlers. Versuchen Sie nicht, selbst zu reparieren.

Wie installiere ich das Warmhaltegerät?

Stellen Sie es auf eine stabile, trockene und ebene Arbeitsfläche. Stellen Sie sicher, dass die Spannung (230 V ~ 50 Hz) mit dem Gerät übereinstimmt. Der Anschluss muss von einem Fachmann durchgeführt werden.

Kann ich das Warmhaltegerät im Freien verwenden?

Nein, das Gerät ist nur für den Innenbereich bestimmt. Es darf keinen Witterungseinflüssen (Regen, übermäßige Feuchtigkeit) ausgesetzt werden.

Wie bestelle ich Ersatzteile?

Wenden Sie sich an Ihren autorisierten Händler für die Bestellung von Ersatzteilen. Verwenden Sie ausschließlich Originalteile, um Sicherheit und ordnungsgemäße Funktion zu gewährleisten.

Was tun bei längerer Nichtbenutzung?

Schalten Sie den Hauptschalter aus, reinigen Sie das Gerät und decken Sie es mit einem Tuch ab, um es vor Staub zu schützen.

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Befolgen Sie die geltenden nationalen Gesetze zur Entsorgung von Elektroschrott. Wenden Sie sich an die Umweltbehörden oder eine zugelassene Stelle.

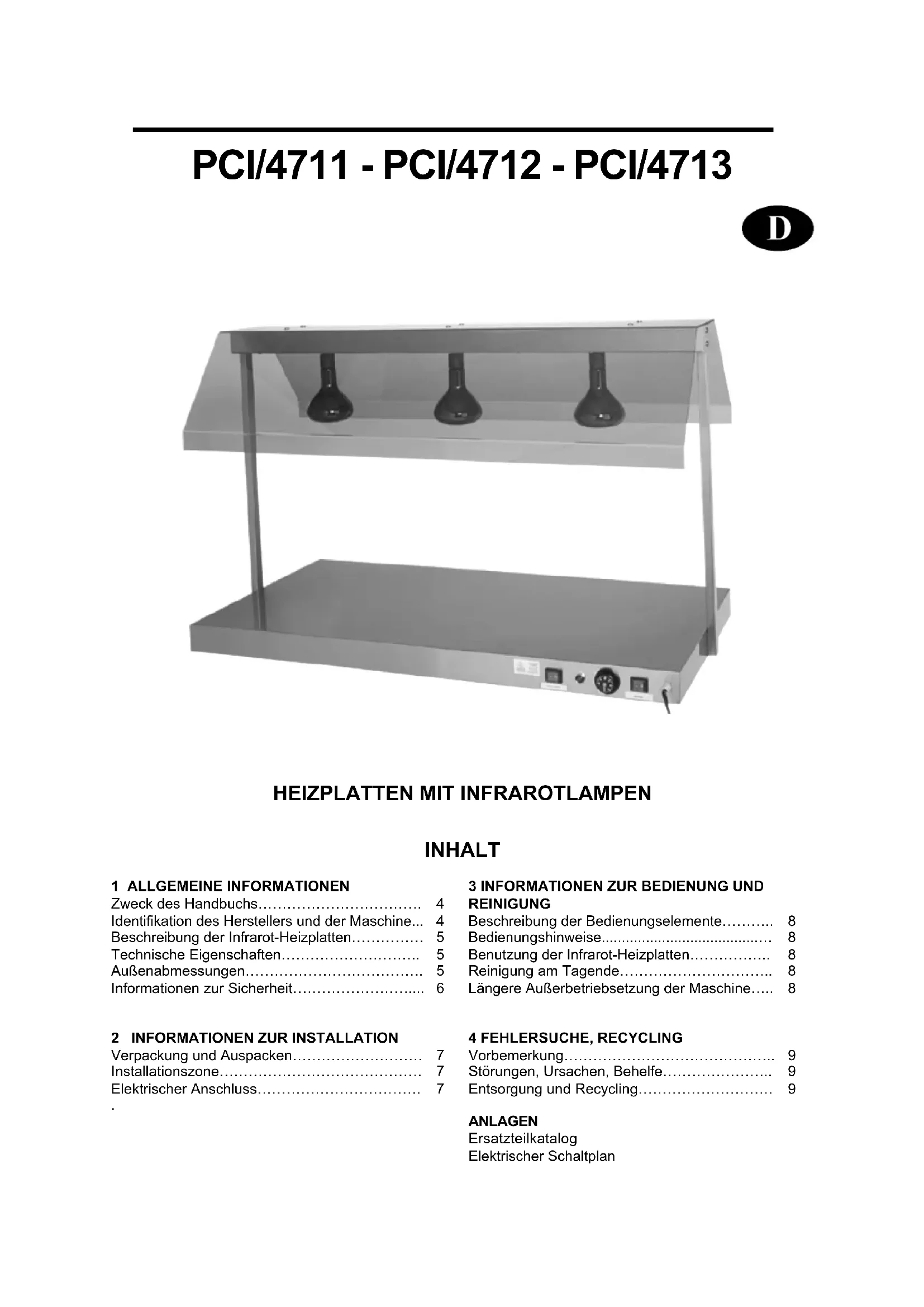

BEDIENUNGSANLEITUNG TR I2WL950 BARTSCHER

Zweck des Handbuchs.... 4

Identifikation des Herstellers und der Maschine... 4

Beschreibung der Infrarot-Heizplatten.... 5

Technische Eigenschaften.... 5

Außenabmessungen.... 5

Informationen zur Sicherheit...... 6

2 INFORMATIONEN ZUR INSTALLATION

Verpackung und Auspacken.... 7

Installationszone.... 7

Elektrischer Anschluss.... 7

3 INFORMATIONEN ZUR BEDIENUNG UND REINIGUNG

Beschreibung der Bedienungselemente.... 8

Bedienungshinweise.... 8

Benutzung der Infrarot-Heizplatten.... 8

Reinigung am Tagende.... 8

Längere Außerbetriebsetzung der Maschine..... 8

4 FEHLERSUCHE, RECYCLING

Vorbemerkung.... 9

Störungen, Ursachen, Behelfe.... 9

Entsorgung und Recycling.... 9

ANLAGEN

Ersatzteilkatalog

Elektrischer Schaltplan

Zweck des Handbuchs

Dieses Handbuch wurde vom Hersteller verfasst und ist Bestandteil der Maschinenausstattung. Der Hersteller hat in der Entwicklungs- und Konstruktionsphase ein besonderes Augenmerk auf die Aspekte gerichtet, die Risiken hinsichtlich der Sicherheit und Gesundheit der mit der Maschine interagierenden Personen bedeuten könnten. Neben der Einhaltung der zuständigen gesetzlichen Vorschriften hat der Hersteller alle "Regeln der guten Konstruktionstechnik" befolgt. Zweck dieser Informationen ist es, den Anwender sensibel für die Vorbeugung jeglichen Risikos zu machen. Umsichtiges Arbeiten ist in jedem Fall unverzichtbar. Die Sicherheit liegt auch in den Händen aller Bediener, die mit der Maschine interagieren. Bewahren Sie dieses Handbuch an einem geeigneten Ort auf, sodass dieses im Bedarfsfall stets sofort greifbar ist. Zur besonderen Hervorhebung einiger Textstellen wurden folgende Symbole eingeführt:

GEFAHR - ACHTUNG: Weist auf Gefahren hin, die schwere Verletzungen hervorrufen können. Hier ist besondere Vorsicht geboten.

INFORMATIONEN: Technische Angaben von besonderer Wichtigkeit.

Diesem Handbuch werden folgende Unterlagen beigefügt:

• Garantieurkunde mit den vom Hersteller vorgegebenen Garantiebedingungen.
• Dokumente zum Nachweis der Übereinstimmung mit den geltenden Gesetzen betreffend die Sicherheit und Gesundheit von Personen.

Bei allen Anforderungen des Technischen Kundendienstes, Fragen und Ersatzteilbestellungen nehmen Sie Kontakt mit dem autorisierten Händler auf.

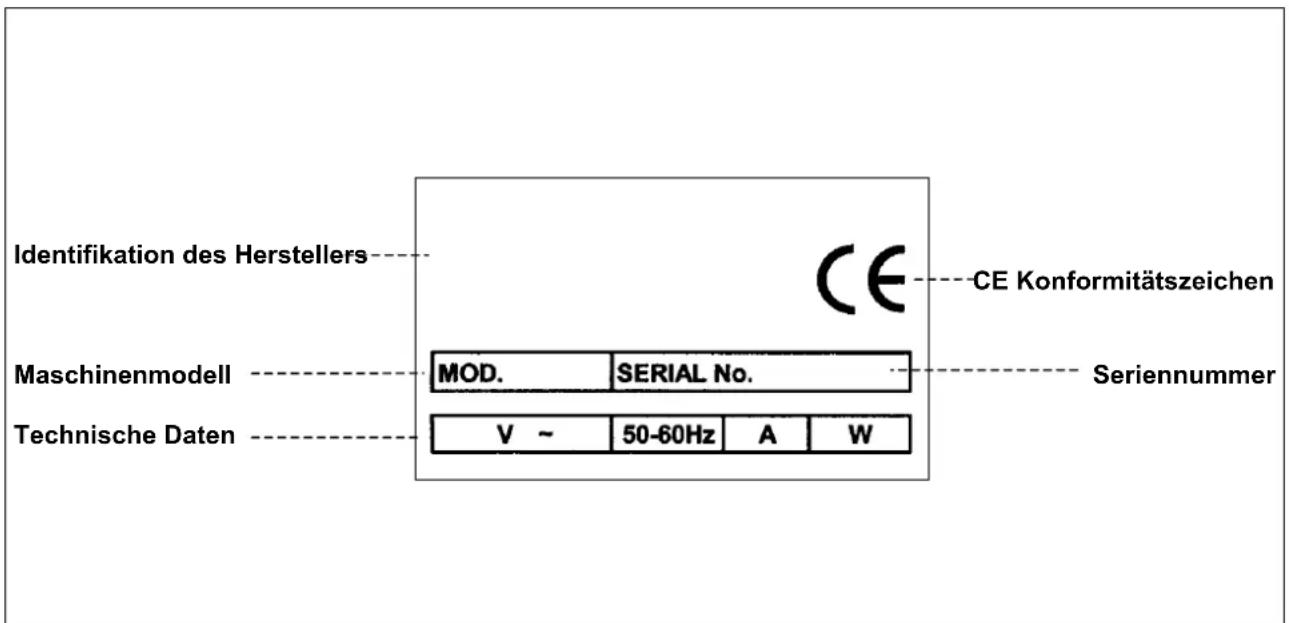

Identifikation des Herstellers und der Maschine

Identifikation des Herstellers Maschinenmodell Technische Daten MOD. SERIAL No. V ~ 50-60Hz A W CE Konformitätszeichen Seriennummer

Beschreibung der Infrarot-Heizplatten

Dieses Produkt wurde eigens entwickelt, um die Temperatur der auf die Heizplatte gestellten Gerichte konstant zu halten. Das Gerät zeichnet sich durch eine besonders einfach ausgeführte Konstruktion aus, sodass die Möglichkeiten des Auftretens von Defekten auf ein Minimum reduziert und Wartungsarbeiten erleichtert werden.

Die Heizplatte ist vollständig in Inox-Stahl AISI 304 18/10 mit Abschlussboden aus verzinktem Stahlblech ausgeführt.

Der Drahtwiderstand ist unter der Heizplatte befestigt.

Die Besonderheit dieser Heizplatten liegt in den über den Platten angeordneten Infrarotlampen, welche die bereits starke Heizkapazität der Platte noch weiter erhöhen.

Am Boden der Heizplatte können 4 Gummifüße mit Stütz- und Isolierfunktion montiert werden.

Die Bedienungselemente zum Einschalten sowie zur Temperatureinstellung sind an der Längsseite der Platte angebracht.

Technische Eigenschaften

Beschreibungen Maßeinheit PCI 4711 PCI		4712 PCI 4713
Elektrische Stromversorgung	V Hz Ph	230V 50Hz 1Ph
Nennleistung W 500 1000 1500
Nettogewicht kg 10 17 25
Gewicht mit Verpackung kg	14 22 30
Installation Auf der Werkbank
Schutzgrad		IPX4
Schutz gegen Stromschlag		Klasse I
Übereinstimmung mit Richtlinien und Normen		73/23/EWG - 93/68/EWG – 93/44/EWG - 89/336/EWG89/109/EWG

Außenabmessungen

mm	A	B	C
PCI4711	60	50	85
PCI4712	65	85	85
PCI4713	70	125	85
mm	A	B	C
PCI4711	460	510	780
PCI4712	620	860	780
PCI4713	620	1270	780

Informationen zur Sicherheit

• Es ist von grundlegender Wichtigkeit, dieses Handbuch vor Installation und Gebrauch aufmerksam zu lesen. Die ständige Befolgung der im Handbuch enthaltenen Anweisungen gewährleisten die Sicherheit von Mensch und Maschine.
• Manipulieren Sie in keinem Fall die Sicherheitseinrichtungen
• Die von den zuständigen Stellen in jedem Land herausgegebenen Arbeitssicherheitsvorschriften sind unbedingt einzuhalten.
• Der Hersteller übernimmt keinerlei Haftung für Schäden an Personen oder Gegenständen infolge der Nichtbeachtung von Sicherheitsvorschriften.
• Die korrekte Aufstellung der Maschine, Beleuchtung und Sauberkeit des Arbeitsplatzes sind wichtige Voraussetzungen für die Personalsicherheit.
• Setzen Sie die Maschine keinen äußeren Agenzien aus.
• Anschluss und Inbetriebnahme der Maschine sind nur von technischem Fachpersonal durchzuführen.
• Stellen Sie sicher, dass die Kenndaten der Anlage am Aufstellungsort der Maschine den auf dem Typenschild eingeprägten Werten entsprechen.
• Stellen Sie sicher, dass die Maschine mit einer Erdungsanlage verbunden ist.
• Der Arbeitsbereich um die Maschine herum ist stets sauber und trocken zu halten.
• Tragen Sie die von den Unfallverhütungsvorschriften vorgesehene Schutzkleidung.
• Diese Maschine darf nur für den vorgesehenen Einsatzbereich verwendet werden.
• Überladen Sie die Maschine niemals.
• Das Einführen von Gegenständen, Werkzeugen sowie das Greifen mit den Händen ins Innere gefährlicher Teile ist verboten.
• Kinder sind von der Maschine fern zu halten.
• Ziehen Sie den Netzstecker, wenn die Maschine nicht benutzt wird.
• Nehmen Sie bei Defekten und/oder Schäden keine eigenständigen Reparaturen vor, sondern wenden Sie sich an einen autorisierten Händler.
  • Verlangen Sie stets Originalersatzteile
  • Vor der Reinigung der Maschine ziehen Sie den Netzstecker, um die Stromversorgung zu unterbrechen.
• Verwenden Sie zur Reinigung der Maschine keine Wasserstrahlen.

INFORMATIONEN ZUR INSTALLATION 2

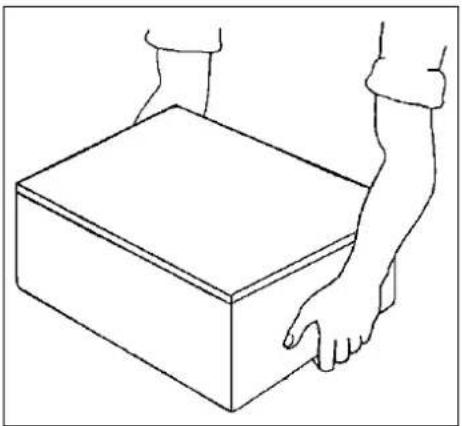

Verpackung und Auspacken

Die Maschine wird in Karton mit Styroporeinlage zur Gewährleistung der vollkommenen Unversehrtheit während des Transports verpackt.

- Befolgen Sie bei der Handhabung der Verpackung die nachstehenden Anweisungen.

- Öffnen Sie die Packung und prüfen Sie die Unversehrtheit aller Komponenten. Bewahren Sie das Verpackungsmaterial für zukünftige Umzüge auf.

- Heben Sie die Maschine so wie angegeben an und positionieren diese im vorgesehenen Installationsbereich.

Installationsbereich

Der vorgesehene Bereich muss ausreichend beleuchtet sein und über eine Steckdose zur Abgabe elektrischen Stroms verfügen. Die Stützfläche muss groß genug, gut nivelliert und trocken sein. Die Installation hat in nicht explosionsgefährdeten Umgebungen zu erfolgen. In jedem Fall ist die Installation auch unter Beachtung der geltenden gesetzlichen Vorschriften zur Arbeitssicherheit durchzuführen.

Tabelle mit Umgebungsbedingungen

Beschreibungen Werte
Betriebstemperatur: 0÷35 °C (32÷95 °F)
Lagertemperatur -15 bis +65 °C (von -6.8 bis +149 °F)
Relative Luftfeuchtigkeit	Maximal 80% bei einer Umgebungstemperatur von 20 °CMaximal 50% bei einer Umgebungstemperatur von 20÷60 °C
Staubaufkommen unter 0.03 g/m3

Elektrischer Anschluss

GEFAHR - ACHTUNG: Der elektrische Anschluss an das Stromnetz ist durch Fachpersonal herzustellen

Stellen Sie die perfekte Wirksamkeit der Erdungsanlage im Betrieb sicher. Stellen Sie sicher, dass Leitungsspannung (V) und -frequenz (Hz) den für die Maschine vorgesehenen Werten entsprechen (siehe Typenschild und elektrischen Schaltplan). Die Maschine ist mit einem Elektrokabel zum Anschluss eines Mehrpolsteckers ausgestattet. Der Stecker ist mit einem Wandschalter zu verbinden, der mit Differential ausgestattet ist.

Einphasen-Anschluss 230V - 1Ph

INFORMATIONEN ZUR BEDIENUNG UND REINIGUNG

3

Beschreibung der Bedienungselemente

• Kontroll-Lampe (B)
• Thermostat 0°-90°C (C)
• Last-Trennschalter (A) mit Spannungsanzeige
• Eingang für Versorgungskabel (D) + Kabel

A B C A D

Bedienungshinweise

Entfernen Sie vor der Benutzung des Geräts den Spezialschutzfilm, falls vorhanden. Der während der ersten Betriebsminuten auftretende unangenehme Geruch ist auf das Vorhandensein von Arbeitsfettrückständen zurückzuführen.

Heizen Sie beim ersten Einschalten das Gerät auf die maximale Temperatur auf.

Benutzung der Infrarot-Heizplatten

Aktivieren Sie die Stromversorgung im Hauptschalter und stellen Sie den Gradknopf des Thermostats auf die gewünschte Temperatur ein. Die Kontroll-Lampe leuchtet weiter, bis die Platte die zuvor eingestellte Temperatur erreicht hat.

Reinigung am Tagende

• Ziehen Sie am Ende des Arbeitstages den Netzstecker.
• Reinigen Sie das Gerät sorgfältig unter Verwendung neutraler Produkte.
• Reinigen Sie die Außenseiten der vollkommen abgekühlten Maschine mit einem feuchten Schwamm.
• Verwenden Sie keine Stahlwollen oder Scheuermittel.
• Zur Vermeidung der Gefahren durch Berührung sehr heißer Teile ist auf die Bereiche mit konstanter Temperatur unbedingt erst nach den für die Wartung vorgesehenen Eingriffen zuzugreifen.

Längere Außerbetriebsetzung der Maschine

Wenn die Maschine für längere Zeit außer Betrieb gesetzt werden soll, stellen Sie den Hauptschalter an der Wand ab, führen eine allgemeine Reinigung der Maschine durch und bedecken diese mit einem Tuch zum Schutz gegen Staub.

Vorbemerkung

Bei Defekten oder Betriebsstörungen ziehen Sie den Netzstecker und nehmen Kontakt mit dem Technischen Kundendienst Ihres Händlers auf. Montieren Sie nicht die internen Teile der Maschine ab.

Der Hersteller übernimmt keinerlei Haftung für eventuelle Manipulationen!

Störungen, Ursachen, Behelfe

Störung Ursache Behelf
Die Maschine heizt nicht	Hauptschalter abgestellt	Hauptschalter einschalten
	Spannung auf der Versorgungsleitung fehlt	Nehmen Sie Kontakt mit dem Technischen Kundendienst Ihres Händlers auf
	Widerstand nicht funktionstüchtig	Nehmen Sie Kontakt mit dem Technischen Kundendienst Ihres Händlers auf

Entsorgung und Recycling

Die Maschine wurde für eine durchschnittliche Lebensdauer von 10.000 Betriebsstunden entwickelt und konstruiert.. Am Ende der Maschinennutzung sind die nationalen gesetzlichen Vorschriften betreffend Entsorgung und Recycling zu befolgen. Bitte nehmen Sie diesbezüglich Kontakt mit den zuständigen Umweltbehörden oder Entsorgungsstellen auf.

PCI/4711 - PCI/4712 - PCI/4713
