Producttype	Verwarmingsplateau met infraroodlampen
Merk	Bartscher
Model	TR I2WL950
Voeding	230 V ~ 50 Hz, enkelfasig
Nominaal vermogen	500 W
Afmetingen (L x B x H)	460 x 510 x 780 mm
Netto gewicht	10 kg
Materiaal	Roestvrij staal AISI 304 18/10, bodem van verzinkt staal
Installatietype	Op aanrecht
Thermostaat temperatuurbereik	0 °C tot 90 °C
Verwarmingsindicator	Controlelampje (verwarming actief)
Infraroodverlichting	Infraroodlampen boven het plateau
Aantal poten	4 antislip rubberen poten
Bedieningstype	Netschakelaar met spanningsindicator en draaiknop thermostaat
Beschermingsgraad	IPX4
Elektrische beschermingsklasse	Klasse I (aardverplichting)
Onderhoud en reiniging	Stroom uitschakelen voor reiniging; gebruik een vochtige spons en neutraal reinigingsmiddel; geen waterstraal of schurende producten gebruiken
Onderdelen en repareerbaarheid	Neem contact op met de erkende dealer voor onderdelen en reparaties; niet zelf demonteren
Omgevingscondities	Bedrijfstemperatuur 0 tot 35 °C; relatieve luchtvochtigheid max 80% bij 20 °C
Veiligheid	Niet blootstellen aan weersinvloeden; niet overbelasten; buiten bereik van kinderen houden

Veelgestelde vragen - TR I2WL950 BARTSCHER

Hoe gebruik ik het verwarmingsplateau voor de eerste keer?

Verwijder eventuele beschermfolie. Verwarm het apparaat leeg op de hoogste temperatuur gedurende enkele minuten om vetresten te verwijderen. Er kan een onaangename geur ontstaan, dit is normaal.

Wat is het temperatuurbereik van de thermostaat?

De thermostaat is instelbaar van 0 °C tot 90 °C. Draai de knop naar de gewenste temperatuur. Het controlelampje blijft branden tot het plateau de ingestelde temperatuur heeft bereikt.

Hoe reinig ik het verwarmingsplateau?

Koppel het apparaat altijd los voor het reinigen. Gebruik een vochtige spons met een neutraal reinigingsmiddel. Gebruik nooit metaalpoetsmiddel, schurende producten of een waterstraal. Wacht tot het apparaat is afgekoeld.

Wat zijn de essentiële veiligheidsinstructies?

Zorg dat het apparaat is aangesloten op een geaard stopcontact. Stel het niet bloot aan water of weersinvloeden. Koppel het los bij inactiviteit of reiniging. Steek geen voorwerpen in gevaarlijke delen.

Wat te doen als het apparaat niet verwarmt?

Controleer eerst of de hoofdschakelaar is ingeschakeld en het stopcontact stroom heeft. Als het probleem aanhoudt, neem dan contact op met de klantenservice van uw dealer. Probeer niet zelf te repareren.

Hoe installeer ik het verwarmingsplateau?

Plaats het op een stabiel, droog en waterpas werkblad. Zorg dat de spanning (230 V ~ 50 Hz) overeenkomt met die van het apparaat. De aansluiting moet worden uitgevoerd door een gespecialiseerde technicus.

Kan ik het verwarmingsplateau buitenshuis gebruiken?

Nee, het apparaat is alleen bedoeld voor gebruik binnenshuis. Het mag niet worden blootgesteld aan weersinvloeden (regen, overmatige vochtigheid).

Hoe bestel ik reserveonderdelen?

Neem contact op met uw erkende dealer voor het bestellen van onderdelen. Gebruik uitsluitend originele onderdelen voor veiligheid en goede werking.

Wat te doen bij langdurige inactiviteit?

Schakel de hoofdschakelaar uit, reinig het apparaat en bedek het met een doek om het tegen stof te beschermen.

Hoe het apparaat aan het einde van zijn levensduur afvoeren?

Volg de geldende nationale wetten voor recycling van elektronisch afval. Neem contact op met de milieuautoriteiten of een erkende instantie.

GEBRUIKSAANWIJZING TR I2WL950 BARTSCHER

Doel van de handleiding ....

Producent- en productidentificatie ....

Trancheerplaten met warmtelampen ....

Technische eigenschappen ....

Buitenafmetingen ....

Informatie over veiligheid ....

2 INFORMATIE OVER DE INSTALLATIE

Verpakking en uitpakken ....

Installatieplaats ....

Elektrische aansluiting ....

3 INFORMATIE OVER BEDIENING EN REINIGING

4 Beschrijving van de bedieningselementen ..... 8

5 Aanwijzingen voor de bediening 8

5 Trancheerplaten met warmtelampen 8

5 Reiniging aan het eind van de dag 8

5 Langere uitbedrijfneming van het apparaat ..... 8

4 STORINGEN, RECYCLING.....

7 Opmerkingen vooraf 9

7 Storingen, oorzaken, oplossingen 9

7 Verwijdering en recycling 9

BIJLAGEN

Catalogus van reserveonderdelen

Elektrisch aansluitschema

Doel van de handleiding

Deze handleiding is opgesteld door de producent en is onderdeel van de uitrusting van het apparaat. De producent heeft tijdens de ontwikkelings- en constructiefase speciaal rekening gehouden met aspecten die een gevaar kunnen vormen voor de veiligheid en gezondheid van personen die in contact komen met het apparaat. De producent heeft rekening gehouden met de geldende wettelijke voorschriften en daarnaast gehandeld in overeenstemming met de "regels van de constructiekunst". Deze informatie is bedoeld om de gebruiker bewust te maken van alle risico's, zodat hij deze kan voorkomen. Voorzichtig werken is onder alle omstandigheden vereist. De veiligheid is ook in de handen van het personeel dat het apparaat bedient. Bewaar deze handleiding op een geschikte plaats, zodat hij indien noodzakelijk onmiddellijk kan worden geraadpleegd. Om de nadruk te leggen op sommige tekstgedeelten zijn deze gemarkeerd met de volgende symbolen :

GEVAAR-OPGELET: Wijst op gevaren die de oorzaak kunnen zijn van zwaar letsel. Hier is bijzondere voorzichtigheid geboden.

INFORMATIE: Bijzonder belangrijke technische gegevens.

Aan deze handleiding zijn de volgende documenten toegevoegd:

• Garantiebewijs met de door producent bepaalde garantievoorwaarden.
• Documenten die de overeenstemming met de geldende voorschriften over veiligheid en gezondheid van personen bevestigen.

Voor alle technische ondersteuning, vragen en bestellingen van reserveonderdelen, kunt u contact opnemen met de geautoriseerde dealer.

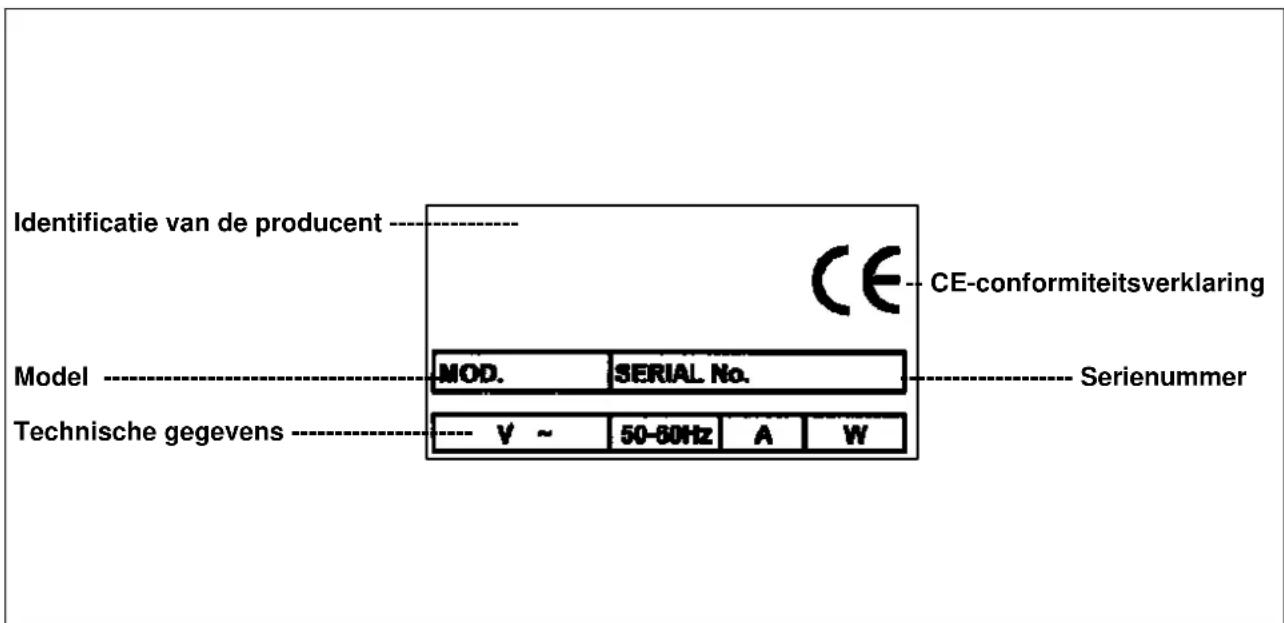

Producent- en productidentificatie

Identificatie van de producent Model Technische gegevens MOD. SERIAL No. VE ~ 50-60Hz A W CE-conformiteitsverklaring Serienummer

Het product is ontworpen om de gerechten die op de trancheerplaat worden gelegd warm te houden. Het apparaat wordt gekenmerkt door een bijzonder eenvoudige constructie, waardoor er een minimale kans bestaat op storingen en het onderhoud aanzienlijk vereenvoudigd wordt.

De trancheerplaat is in zijn geheel uitgevoerd van AISI 304 18/10 staal en geplaatst op een basis van verzinkt staalplaat. Een draadvormig verwarmingselement is onder de trancheerplaat bevestigd.

Het bijzondere van deze trancheerplaten zijn door de infrarood lampen die boven de plaat zijn gemonteerd en die de toch al grote verwarmingscapaciteit van de plaat nog verder verhogen.

Onder de trancheerplaat kunnen vier rubberen isolatie- en beschermvoetjes gemonteerd worden. Op de lange zijde van de plaat bevinden zich de bedieningselementen voor het in- en uitschakelen van de plaat en het regelen van de temperatuur.

Technische eigenschappen

Beschrijving	Maateenheid	PCI 4711	PCI 4712	PCI 4713
Elektrische aansluitwaarde	V Hz Ph	230V 50Hz 1Ph
Nominaal vermogen	W	500	1000	1500
Nettogewicht	kg	10	17	25
Gewicht met verpakking	kg	14	22	30
Installatie		Op tafel
Beschermingsgraad		IPX4
Bescherming tegen elektrische schok		Klasse I
Overeenstemming met richtlijnen en normen		73/23/EEG - 93/68/EEG – 93/44/EEG - 89/336/EEG89/109/EEG

Buitenafmetingen

mm	A	B	C
PCI4711	60	50	85
PCI4712	65	85	85
PCI4713	70	125	85
mm	A	B	C
PCI4711	460	510	780
PCI4712	620	860	780
PCI4713	620	1270	780

Informatie over veiligheid

• Het is belangrijk om deze handleiding aandachtig door te lezen voordat u het apparaat installeert en gaat gebruiken. Het voortdurend in acht nemen van de aanbevelingen uit de handleiding waarborgt de veiligheid van mens en apparaat.
  In geen geval de beschermingsmechanismen manipuleren
  Houd u altijd aan de voorschriften voor gezondheid en veiligheid op het werk die zijn opgesteld door de bevoegde instanties in ieder land.
• De producent is niet aansprakelijk voor persoonlijke of materiële schade die is ontstaan als gevolg van het niet opvolgen van de veiligheidsvoorschriften.
• De juiste plaatsing van het apparaat en verlichting en reinheid op de werkplek zijn belangrijke voorwaarden voor de veiligheid van het personeel.
  Stel het apparaat niet bloot aan externe invloeden.
• De aansluiting en inbedrijfneming van het apparaat moet worden uitgevoerd door technisch vakpersoneel.
  Zorg ervoor dat de nominale gegevens van de installatie op de plaats waar het apparaat wordt opgesteld, overeenkomen met de waarden die staan vermeld op het typeplaatje.
  Zorg ervoor dat het apparaat wordt verbonden met een aardingsinstallatie.
  Houd de ruimte om het apparaat droog en schoon.
• Draag beschermende kleding waarin is voorzien in de voorschriften voor gezondheid en veiligheid op het werk.
• Gebruik het apparaat uitsluitend in overeenstemming met zijn bestemming.
  • Het apparaat nooit overladen.
  Het is verboden om voorwerpen, gereedschappen en handen in gevaarlijke onderdelen te steken.
  • Zorg dat kinderen buiten bereik van het apparaat blijven.
  Haal de stekker uit het stopcontact als u het apparaat niet gebruikt.
• Probeer bij storingen en/of beschadigingen niet zelf het apparaat te repareren, maar wend u tot de geautoriseerde dealer.
  Eis altijd toepassing van originele reserveonderdelen.
  Haal voor het schoonmaken van het apparaat de stekker uit het stopcontact om de stroomvoorziening te onderbreken.
• Gebruik geen waterstralen voor het schoonmaken van het apparaat.

Verpakking en uitpakken

Het apparaat is verpakt in karton met een bekleding van polystyreen om ervoor te zorgen dat het tijdens het transport niet kan beschadigen.

• Volg voor de behandeling van de verpakking de volgende aanwijzingen.
• Open de verpakking en controleer alle componenten op beschadigingen. Bewaar de verpakking met het oog op toekomstig transport.
• Til de machine op zoals getoond op de afbeelding en zet hem op de plaats van bestemming.

De voorziene installatieplaats moet voldoende verlicht zijn en beschikken over een stopcontact. De ondergrond moet voldoende groot, droog en goed vlak zijn. Het apparaat mag niet geïnstalleerd worden op plaatsen waar gevaar bestaat voor ontploffingen. Het apparaat moet in ieder geval geplaatst worden met inachtneming van de geldende wettelijke voorschriften voor veiligheid op het werk.

Tabel met omgevingsomstandigheden

Beschrijving	Waarde
Werktemperatuur:	0÷35 °C (32÷95 °F)
Opslagtemperatuur	-15 tot +65 °C (van -6.8 tot +149 °F)
Relatieve luchtvochtigheid	Maximaal 80% bij een omgevingstemperatuur van 20 °CMaximaal 50% bij een omgevingstemperatuur van 20-60 °C
Stofconcentratie	lager dan 0.03 g/m3

Elektrische aansluiting

GEVAAR-OPGELET: De elektrische aansluiting worden uitgevoerd door een erkend installateur.

Zorg ervoor dat de aardingsinstallatie perfect werkt. Zorg ervoor dat de netspanning (V) en de frequentie (Hz) overeenkomen met de waarden die zijn voorzien voor het apparaat (zie het typeplaatje en het aansluitschema). Het apparaat is uitgerust met een elektrische kabel voor aansluiting met een meerpolige stekker. Verbind de stekker met een wandschakelaar die is uitgerust met een differentiaalbeveiliging.

Eenfase-aansluiting
230V - 1Ph

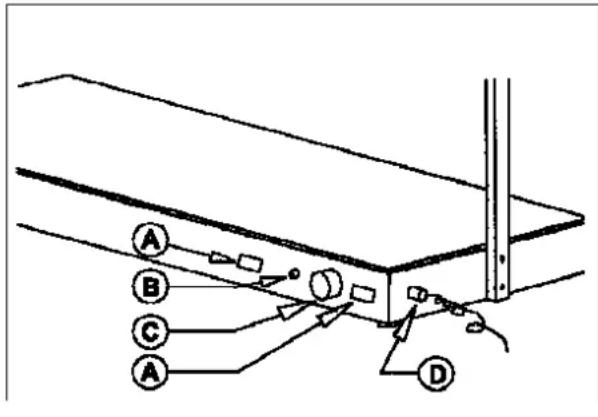

Beschrijving van de bedieningselementen

• Controlelampje (B)
• Thermostaat 0°-90°C (C)
• Lastschakelaar (B) met spanningsweergave
• Opening voor de voedingskabel (D) + kabel

A B C A D

Aanwijzingen voor de bediening

Verwijder voordat u het apparaat gaat gebruiken het speciale beschermfolie, indien aanwezig.

De geur die zich verspreidt tijdens de eerste uren dat het apparaat in bedrijf is, wordt veroorzaakt door de vetten die zijn gebruikt bij de productie.

Verhit het apparaat bij het eerste gebruik tot de maximale temperatuur.

Gebruik van de trancheerplaten met warmtelampen

Activeer de stroomvoorziening met de hoofdschakelaar en zet de thermostaat op de gewenste temperatuur. Het rode controlelampje gaat aan en blijft branden totdat de ingestelde temperatuur is bereikt.

Reiniging aan het eind van de dag

Haal aan het einde van de werkdag de stekker uit het stopcontact.
Maak het apparaat zorgvuldig schoon met neutrale producten
Maak de buitenkant van het volledig afgekoelde apparaat schoon met een vochtige spons.
- Gebruik geen staalwol of schuurmiddelen.
- Om gevaren als gevolg van het aanraken van hete onderdelen te vermijden, moeten plaatsen met een constante temperatuur worden behandeld overeenkomstig de regels voor onderhoudswerkzaamheden.

Langere uitbedrijfneming van het apparaat

Als het apparaat voor langere tijd uit bedrijf genomen wordt, schakel dan de hoofdschakelaar op de wand uit, maak het apparaat schoon en bedek het met een doek om het te beschermen tegen stof.

Opmerkingen vooraf

Bij beschadigingen of storingen haalt u de stekker uit het stopcontact en neemt u contact op met de klantenservice van uw dealer. Geen interne onderdelen van het apparaat demonteren.

De producent is niet aansprakelijk in het geval van eventuele manipulaties!

Storingen, oorzaken, oplossingen

Storing	Oorzaak	Oplossing
Het apparaat verwarmt niet	De hoofdschakelaar is uitgeschakeld	Schakel de hoofdschakelaar in.
	De voedingsspanning ontbreekt	Neem contact op met de technische klantenservice van uw dealer
	Het verwarmingselement is kapot	Neem contact op met de technische klantenservice van uw dealer

Verwijdering en recycling

Het apparaat is ontworpen en geconstrueerd voor een gemiddelde levensduur van 10.000 werkuren. Na afloop van de levensduur van het apparaat dient het verwijderd te worden in overeenstemming met de nationale voorschriften voor verwijdering en recycling. Neem hiertoe contact op met de bevoegde instantie voor milieubescherming of het verwerkingsbedrijf.

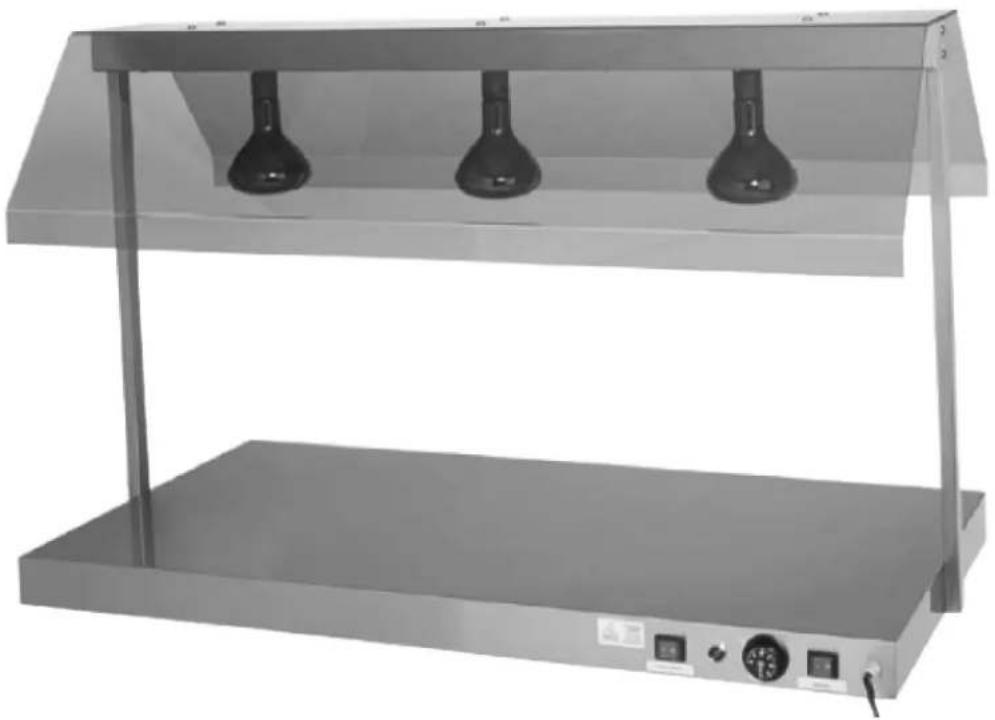

PCI/4711 - PCI/4712 - PCI/4713
