Caractéristiques techniques	Microphone cardioïde, réponse en fréquence de 20 Hz à 20 kHz, sensibilité de -42 dB, impédance de 150 Ohms.
Utilisation	Idéal pour les enregistrements vocaux, les podcasts et les vidéos, se connecte facilement à un ordinateur ou un enregistreur.
Maintenance et réparation	Nettoyer régulièrement la grille avec un chiffon doux, éviter l'exposition à l'humidité, vérifier les câbles pour des signes d'usure.
Sécurité	Ne pas exposer à des températures extrêmes, éviter les chocs physiques, utiliser uniquement avec des équipements compatibles.
Informations générales	Poids léger, construction robuste, livré avec un support de microphone et un câble de connexion.

FOIRE AUX QUESTIONS - CV04 Dörr

Pourquoi mon microphone Dörr CV04 ne capte-t-il pas de son ?

Vérifiez que le microphone est correctement connecté à l'appareil. Assurez-vous également que le volume d'entrée est suffisamment élevé et que le microphone n'est pas désactivé dans les paramètres audio de votre appareil.

Comment puis-je améliorer la qualité sonore de mon Dörr CV04 ?

Pour améliorer la qualité sonore, essayez de réduire les bruits de fond en utilisant le microphone dans un environnement calme. Vous pouvez également ajuster les paramètres d'égalisation sur votre logiciel d'enregistrement.

Le microphone Dörr CV04 est-il compatible avec mon ordinateur ?

Le Dörr CV04 est généralement compatible avec la plupart des ordinateurs équipés d'une prise jack 3,5 mm ou d'un port USB, selon la version du microphone. Vérifiez les spécifications de votre ordinateur pour vous assurer de la compatibilité.

Que faire si le son est distordu lorsque j'utilise le microphone ?

La distorsion peut être causée par un volume d'entrée trop élevé. Réduisez le niveau de gain dans les paramètres audio de votre appareil. Assurez-vous également que le microphone est correctement positionné et qu'il n'est pas trop proche de la source sonore.

Comment puis-je nettoyer mon microphone Dörr CV04 ?

Utilisez un chiffon doux et sec pour essuyer l'extérieur du microphone. Évitez d'utiliser des produits chimiques ou des liquides qui pourraient endommager le microphone. Ne nettoyez pas la grille du microphone avec des objets pointus.

Mon microphone Dörr CV04 a-t-il besoin d'une alimentation externe ?

Le Dörr CV04 ne nécessite généralement pas d'alimentation externe, car il fonctionne avec une connexion audio standard. Cependant, si vous utilisez des fonctionnalités avancées, vérifiez le manuel d'utilisation pour plus de détails.

Comment résoudre les problèmes de connexion avec le microphone ?

Assurez-vous que le câble est en bon état et bien enfoncé dans les ports. Testez le microphone sur un autre appareil pour vérifier si le problème persiste. Si c'est le cas, il pourrait être nécessaire de contacter le service client.

MODE D'EMPLOI CV04 Dörr

CV-04 Microphone directionnel stéréo NOUS VOUS REMERCIONS d’avoir choisi un produit de qualité de la société DÖRR. Afi n d’apprécier pleinement cet appareil et de profi ter au mieux de ses fonctions, nous vous recommandons de lire soigneusement les instructions et les consignes de sécurité avant la première utilisation. Veuillez garder cette notice d’utilisation ensemble avec l’appareil pour une utilisation postérieure. Dans le cas où l’appareil est utilisé par plusieurs personnes, veuillez mettre cette notice à leur disposition. Lorsque vous vendez l’appareil, cette no- tice d’utilisation doit accompagner l’appareil et doit être livrée avec. La société DÖRR se dégage de toute responsabilité dans le cas de dégâts dûs à une utilisation non conforme de l’appareil ou dûs au non-respect de la notice d’utilisation et des consignes de sécurité. 01 |

Veuillez utiliser l’appareil seulement avec une pile appropriée du type LR44. Retirer la pile si vous n’avez pas l’intention d’utiliser l’appareil pendant une longue période de temps.

Tenir l’appareil à l’écart de pluie, de l’humidité, de l’exposition directe aux rayons solaires. Protégez l’appareil des températures trop élevées.

Veuillez ne pas utiliser ou toucher l’appareil avec les mains mouillées.

Veuillez protéger l’appareil des chocs. N’utilisez pas l’appareil lorsque l’appareil est tombé par terre. Le cas échéant faites vérifier l’appareil par un électricien qualifié avant que vous allumiez l’appareil de nouveau.

Dans le cas où l’appareil s’avère défectueux ou défaillant, n’essayez surtout pas l’ouvrir ou le réparer vous- même – danger d'électrocution! Veuillez-vous adresser à un spécialiste.

Ne vous approchez pas d’appareils d’haute tension ou d’appareils qui émettent des champs électromagnétiques d’haute intensité- ceci pourrait conduire à des perturbations au niveau des enregistrements.

Les personnes avec restrictions physiques ou cognitives doivent utiliser l’appareil sous la direction et surveil- lance d’un tiers.

Les personnes avec un pacemaker, avec un défibrillateur ou avec un autre type d’implant électronique doivent garder une distance minimale de 15 jusqu’à 20 centimètres, étant donné que l’appareil produit un champ mag- nétique.

L’appareil n’est pas un jouet. Veuillez tenir l’appareil, ses accessoires et les matériaux d’emballage à l’écart des enfants et des animaux domestiques afin d’éviter des accidents et des étouffements.

Veuillez protéger l’appareil des saletés. Nettoyez pas l’appareil avec de l’essence ou avec d’autres agents net- toyants agressifs. Nous recommandons pour le nettoyage des pièces extérieures de l’appareil un chiffon micro- fibre légèrement imbibé d’eau exempt de peluches.

Rangez l’appareil dans un endroit non poussiéreux, sec et frais.

Veuillez pratiquer une gestion correcte des déchets électriques lorsque votre appareil est défectueux ou obsolète selon la directive de gestion des déchets électriques et électroniques DEEE. Vous pouvez recevoir plus d’informations concernant le recyclage des appareils électriques et électroniques, son retraitement et les points de collecte, près des services municipaux, des entreprises spécialisées dans l’élimination des déchets. 02 |

REMARQUES DE PRÉVENTION POUR PILES

Utiliser toujours piles haut de gamme. Insérer les piles du même type en veillant à respecter le sens des polarités (+/-). Veillez à ne pas insérer des piles de di érents types et veuillez remplacer toutes les piles à la fois. Veillez à ce que des piles usagées ne soient pas mélangées avec des piles neuves. Retirer les piles si vous n’avez pas l’intention d’utiliser l’appareil pendant une longue période de temps. Ne pas jeter les piles au feu. Ne pas les court- circuiter et ne pas les ouvrir. Ne jamais charger les piles non rechargeables – risque d’explosion! Veuillez retirer des piles usagées de l’appareil afi n d’éviter la fuite de l’acide. Veuillez retirer immédiatement des piles fuyardes de l’intérieur de l’appareil. Veuillez rincer les contacts avant d’insérer des piles neuves. Danger de brûlure si vous touchez l’acide des piles! Dans le cas où vous touchez l’acide des piles, veuillez rincer la partie concernée avec de l’eau abondante et contactez immédiatement un médecin. Les piles peuvent être dangereuses pour la santé dans15

03 | DESCRIPTION DU PRODUIT

Le microphone stéréo à condensateur à faible poids et compact du type XY pour des caméras DSLR/DSLM et caméscopes équipés d’embase de fl ash et connexion externe de microphone. Ce microphone met à la disposition des enregistrements stéréo en qualité sonore de la meilleure qualité. 04 | CARACTÉRISTIQUES

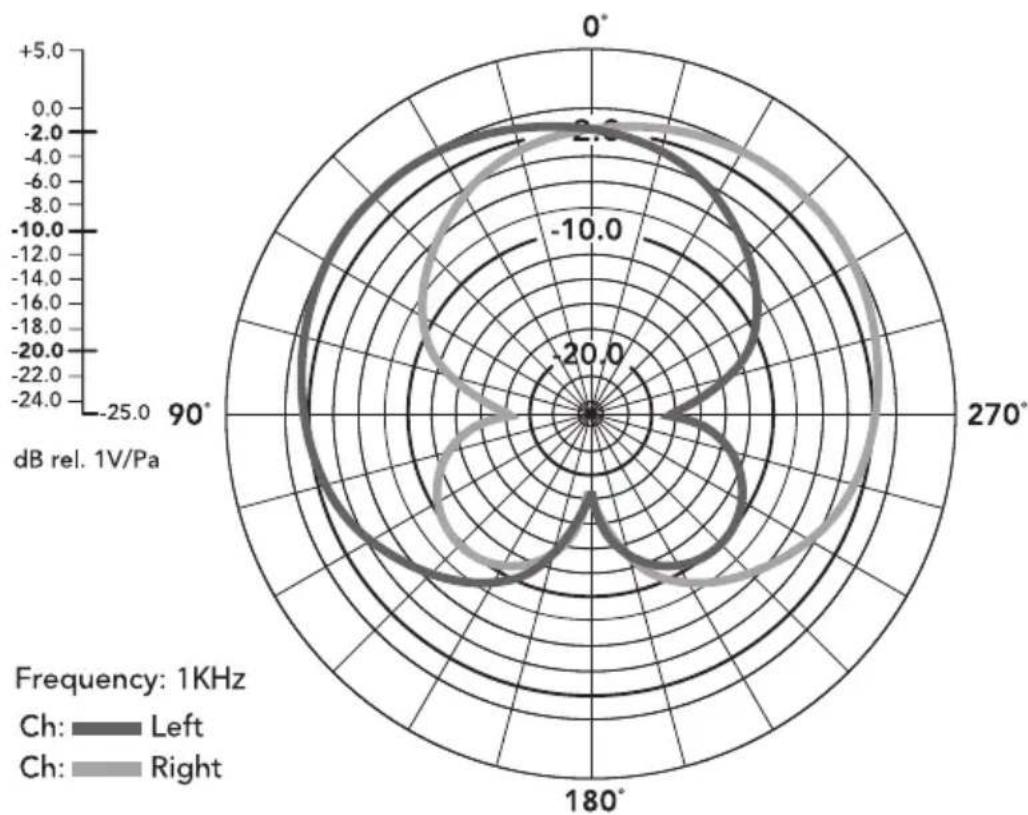

Caractéristique directionnelle du type cardioïde (caractéristique type rein)

Support anti-secousses avec fixation élastique en caoutchouc: Étouffe les bruits de la caméra et autres vibrations

Insensible aux bruits de l’environnement et les bruits du vent

Boîtier robuste métallique

Sabot universel avec vis de serrage ¼“

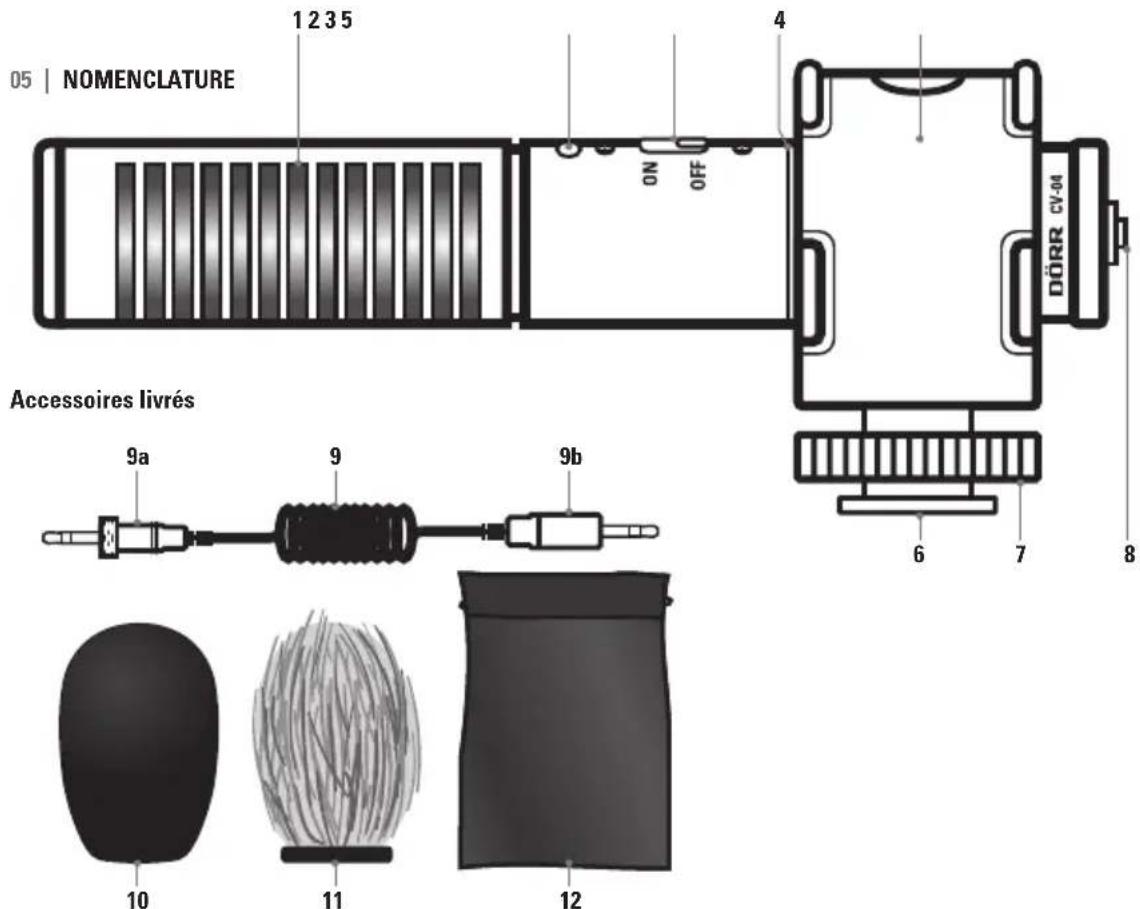

Bonnette et protection du microphone en mousse contre le vent, étui, câble de branchement et pile du type LR44 05 | NOMENCLATURE

Microphone stéréo à condensateur Témoin lumineux LED de contrôle Interrupteur marche/arrêt Couvercle à vis (compartiment pile) Support anti-secousses avec fi xation élastique en caoutchouc (Shock Mount) Sabot universel avec vis de serrage ¼“ Vis de blocage Douille de raccordement avec vis de serrage

Câble de branchement avec connecteur TRS 3,5 mm stéréo Connecteur TRS 3,5 mm avec contact vissé Connecteur TRS 3,5 mm avec contact branché Protection du microphone en mousse contre le vent Bonnette du microphone Étui Accessoires livrés Accessoires livrés le cas où vous les avalez. Tenez les piles à l’écart des enfants et des animaux domestiques. Les piles usagées ne doivent pas être traitées comme de simples déchets ménagers (voir également chapitre "Gestion des déchets de piles et d'accumulateurs").

Le microphone CV-04 est équipé d’une pile bouton du type LR44 1,5V. Pour remplacer la pile, veuillez bien ouvrir en dévissant le couvercle à vis (4) – le compartiment pile est en dessous. Veuillez insérer une pile neuve du type LR44 dans le compartiment pile en veillant au marquage de la polarité cor- recte +/- et refermez en vissant à nouveau le couvercle à vis (4).

06.2 Fixation d la caméra

Tournez la vis de blocage (7) vers le haut et glissez le sabot universel (6) dans l’embase fl ash de votre caméra. Tournez la vis de blocage (7) vers le bas jusqu’à ce que le microphone soit bien fi xé sur la caméra. Conseil En alternative le microphone peut être monté par exemple sur une perche grâce à la vis ¼“ du sabot universel (6). Pour cela un câble de branchement plus long avec connecteur TRS 3,5 mm est recommandé (en option disponible dans le commerce).

06.3 Connexion avec la caméra

Veillez à ce que le microphone soit éteint (interrupteur marche/arrêt 3 = OFF). Branchez le connecteur TRS 3,5 mm avec contact vissé (9a) avec la douille de raccordement (8) du microphone et veuillez serrer le connecteur. ATTENTION Avant d’enlever le connecteur TRS du microphone, veillez à ne pas oublier de desserrer avant la vis du connecteur TRS 3,5 mm (9a). Veuillez brancher le connecteur TRS 3,5 mm avec contact branché (9b) avec la douille d’entrée du microphone (AUDIO IN) de votre caméra.

06.4 Enregistrement de son

Allumez le microphone CV-04 (interrupteur marche/arrêt 3 =ON). Le témoin de contrôle lumineux (2) s’allume en couleur verte. Maintenant le microphone est prêt à enregistrer. Veuillez démarrer l’enregistrement vidéo sur votre caméra.

06.5 Niveau d’enregistrement-Réglage de la caméra

Sur quelques caméras DSLR et caméscopes le niveau d’enregistrement peut être réglé au moyen du menu de la caméra. Dans le cas où vous réglez le niveau d’enregistrement manuellement, veuillez régler le niveau sur 75% (3/4) du niveau plus élevé de réglage du son. Veuillez lire sur ce point les instructions d’utilisation de votre caméra/ appareil d’enregistrement. Conseil: Il est indiqué de faire chaque fois un enregistrement de test. Avant l’enregistrement, veuillez régler le ni- veau audio et gardez ce réglage jusqu’à la fi n de l’enregistrement. Tout changement du réglage pendant l’enregistrement conduit à une divergence de son.17

Ne nettoyez pas l’appareil avec de l’essence ou avec d’autres agents nettoyants agressifs. Nous recommandons pour le nettoyage des pièces extérieures de l’appareil un chi on micro fi bre légèrement imbibé d’eau exempt de peluches. Veuillez ranger l’appareil dans un endroit sec, frais et exempt de poussières. Cet appareil n’est pas un jouet – gardez l’appareil à l’écart des enfants et des animaux domestiques.

1x Microphone CV-04 1x Rubber shock mount 1x Foam windshield 1x Dead kitten 1x Connection cable 1x LR44 battery 1x Pouch Type microphone directionnel stéréo à condensateur XY Caractéristique directionnelle type cardioïde (caractéristique type rein) Plage de fréquences 60 Hz – 18 kHz ±3dB Rapport signal-au-bruit (SNR) 78dB Sensibilité -30 dB re 1V/Pa @ 1 kHz Pression acoustique maxi (SPL) 120 dB @ 1 kHz Résistance de sortie (impédance) environ 2000 Ω Domaine dynamique 95 dB @ 1kHz Alimentation électrique 1 pièce pile bouton 1,5V LR44 (incluse) Autonomie (avec une pile neuve) environ 15 heures Câble de branchement avec connecteur TRS 3,5 mm stéréo Dimensions longueur environ 137 mm, Ø 20 mm hauteur fi xation élastique du microphone environ 55mm largeur fi xation élastique environ 45 mm Poids (avec pile) environ 70 g19 GESTION DES DÉCHETS DE PILES ET D'ACCUMULATEURS Les piles sont marquées avec un symbole d’une poubelle barrée. Ce symbole indique que les piles et batteries rechargeables usagées ne doivent pas être traitées comme de simples déchets ménagers. Les piles et batteries peuvent contenir des subs- tances dangereuses qui ont des conséquences négatives sur l’environnement et sur la santé humaine. S'il vous plaît utiliser les systèmes de reprise et de collecte disponibles dans votre pays pour l'enlèvement des déchets de piles.

La directive DEEE (Déchets d’équipements électriques et électroniques qui a été mise en place le 13 février 2003) a eu comme conséquence une modifi cation de la gestion des déchets électriques. L’objectif essentiel de cette directive est de réduire la quantité de déchets électriques et électroniques (encouragement de la réutilisation, du recyclage et d’autres formes de retraite- ment avec le but de réduire la quantité de déchets). Le symbole DEEE (poubelle) sur le produit et sur l’emballage attire l’attention sur le fait que le produit ne doit pas être traité avec les déchets ménagers. Vous êtes responsable de remettre tous les appareils électriques et électroniques usagés à des points de collecte correspondants. Un tri sélectif ainsi comme la réutilisation sensée des déchets électriques sont des conditions préalables pour une bonne gestion des ressources. En outre le recyclage des déchets électriques est une contribution pour la conservation de la nature et ainsi préserver la bonne santé des êtres humains. Vous pouvez recevoir plus d’informations concernant le recyclage des appareils électriques et électroniques, son retraitement et les points de collecte, près des services municipaux, des entreprises spécialisées dans l’élimination des déchets, du commerce spécialisé et près du fabricant de l’appareil. CONFORMITÉ SELON LA DIRECTIVE EUROPÉENNE ROHS Ce produit satisfait la directive 2011/65/UE du Parlement et Conseil Européen de 08.06.2011 concernant l’utilisation limitée de substances dangereuses dans des appareils électriques et électroniques (RoHS) ainsi comme leurs variations.

MARQUAGE CONFORMITÉ EUROPÉENNE CE

Le marquage imprimé CE satisfait aux exigences européennes en vigueur.
