MANUAL DE USUARIO CV04 Dörr

CV-04 Micrófono direccional estéreo GRACIAS por adquirir un producto de calidad de la casa DÖRR. Le rogamos que lea las instrucciones y las instrucciones de seguridad detenidamente antes de utilizarlo por la primera vez para que pueda apreciar el aparato en toda su plenitud y disfrutar de todas sus funciones. Quisiera Usted guardar este manual juntamente con el aparato para una utilización posterior. En caso de que el aparato sea utilizado por varias personas, por favor ponga este manual a su disposición. Cuando Usted venda el aparato, este manual de instrucciones debe acompañar el aparato y debe también ser suministrado. La casa DÖRR no responde de defectos en caso de una utilización no conforme del aparato o no respecto de las instrucciones de seguridad y del manual de instrucciones. 01 |

INSTRUCCIONES DE SEGURIDAD

Asegúrese de utilizar el aparato exclusivamente con una pila del tipo LR44. Quite la pila del aparato si no las va a utilizar durante largos periodos de tiempo.

Este aparato no es resistente al agua. Proteja el aparato de la lluvia de la humedad y de la exposición directa a los rayos solares. Proteja el aparato de temperaturas extremas.

No utilice y no toque el aparato con las manos mojadas.

Proteja el aparato contra choques. No utilice el aparato en el caso de que ha caído al suelo. En este caso mande verificar el aparato por un electricista antes que Usted encienda el aparato de nuevo.

En caso de que el aparato esté defectuoso o dañado, no intente desmontar los componentes electrónicos ni intente repararlo usted mismo - riesgo de descarga eléctrica! Consulte un especialista.

No se proxime de aparatos de alta tensión o de aparatos que puedan emitir campos magnéticos de alta inten- sidad – esto podría conducir a perturbaciones de las grabaciones.

Las personas con restricciones físicas o cognitivas deben manejar el aparato únicamente bajo dirección y supervisión.

Las personas con un pacemaker, con un desfibrilador o otro implante electrónico deben guardar una distancia mínima de 15 hasta 20 centímetros, dado que el aparato produce un campo magnético.

El aparato no es un juguete. Quisiera Ud mantener el aparato, sus accesorios y el material de embalaje alejados del alcance de los niños y de los animales domésticos para evitar accidentes y asfixias.

Proteja el aparato de suciedad. No limpie el aparato con gasolina ni con otros productos agresivos. Nosotros recomendamos para la limpieza el aparato un paño en microfibras exento de bolitas de frisado suavemente embebido en agua.

Almacene el aparato en un lugar exento de polvo, seco y fresco.

Quisiera Usted practicar una gestión correcta de los residuos de aparatos eléctricos y electrónicos en caso de que su aparato esté defectuoso u obsoleto de acuerdo con la directiva de gestión de residuos eléctricos y electrónicos RAEE. Usted puede recibir informaciones detalladas sobre el reciclaje de los aparatos eléctricos y electrónicos, su reprocesamiento y puntos de recogida junto del ayuntamiento. 02 |

INSTRUCCIONES DE ADVERTENCIA PARA PILAS

Utilice siempre pilas de marca. Coloque pilas del mismo tipo, asegúrese de la polaridad correcta (+/-). Asegúrese de no insertar pilas de tipos distintos y quisiera Usted cambiar todas las pilas al mismo tiempo. Asegúrese que las pilas usadas no sean mezcladas con pilas nuevas. Quite las pilas de si no lo va a utilizar durante largos periodos de tiempo. No lance las pilas al fuego. No las ponga en cortocircuito ni las desmonte. Asegúrese de nunca recargar pilas nones recargables - riesgo de explosión! Quisiera Usted quitar las pilas usadas del aparato para evitar un derrame de ácido. Asegúrese de quitar inmediatamente pilas con fugas del interior del aparato. Quisiera Usted limpiar los contactos antes de insertar pilas nuevas. Peligro de quemaduras si Usted ha tocado el ácido de las pilas. En caso que Usted ha tocado el ácido de las pilas, lavar las zonas del cuerpo con agua abundante y contacte de inmediato un médico. Las pilas pueden ser peligrosas para la salud en el caso que Usted las engulla. Mantenga las pilas alejadas del alcance de los niños y de los animales domésticos. Las pilas usadas no deben depositarse en21

03 | DESCRIPCIÓN DEL PRODUCTO

El micrófono estéreo de condensador ligero y compacto del tipo XY para cámaras DSLR/DSLM y videocámara equipado de zapata de fl ash y conexión externa de micrófono. Este micrófono garantiza grabaciones en estéreo pleno con calidad sonora de la mejor calidad. 04 | CARACTERÍSTICAS

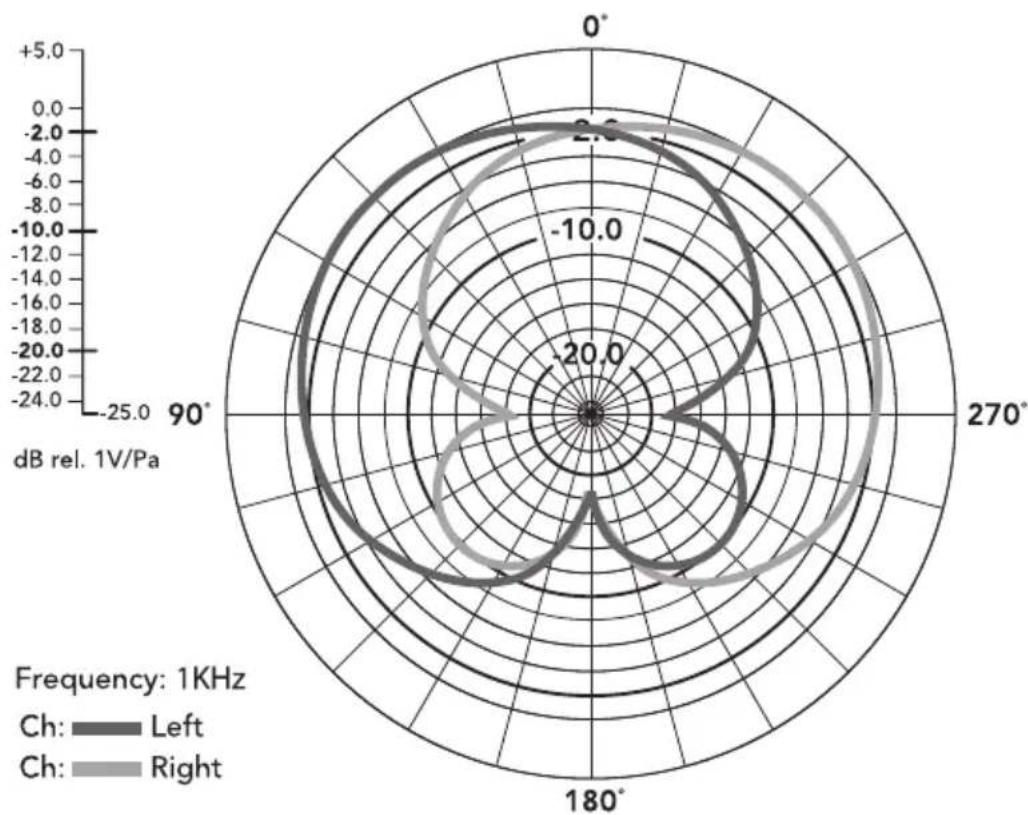

Característica direccional del tipo cardioide (característica tipo riñón)

Soporte anti-sacudidas con sujeción elástica en goma : atenúa los ruidos de la cámara y otras vibraciones

Insensible a los ruidos del ambiente y a los ruidos de viento

Utilización sencilla

Funda de pelo y protección del micrófono en gomaespuma contra el viento, estuche, cable de conexión y pila del tipo LR44 05 | NOMENCLATURA

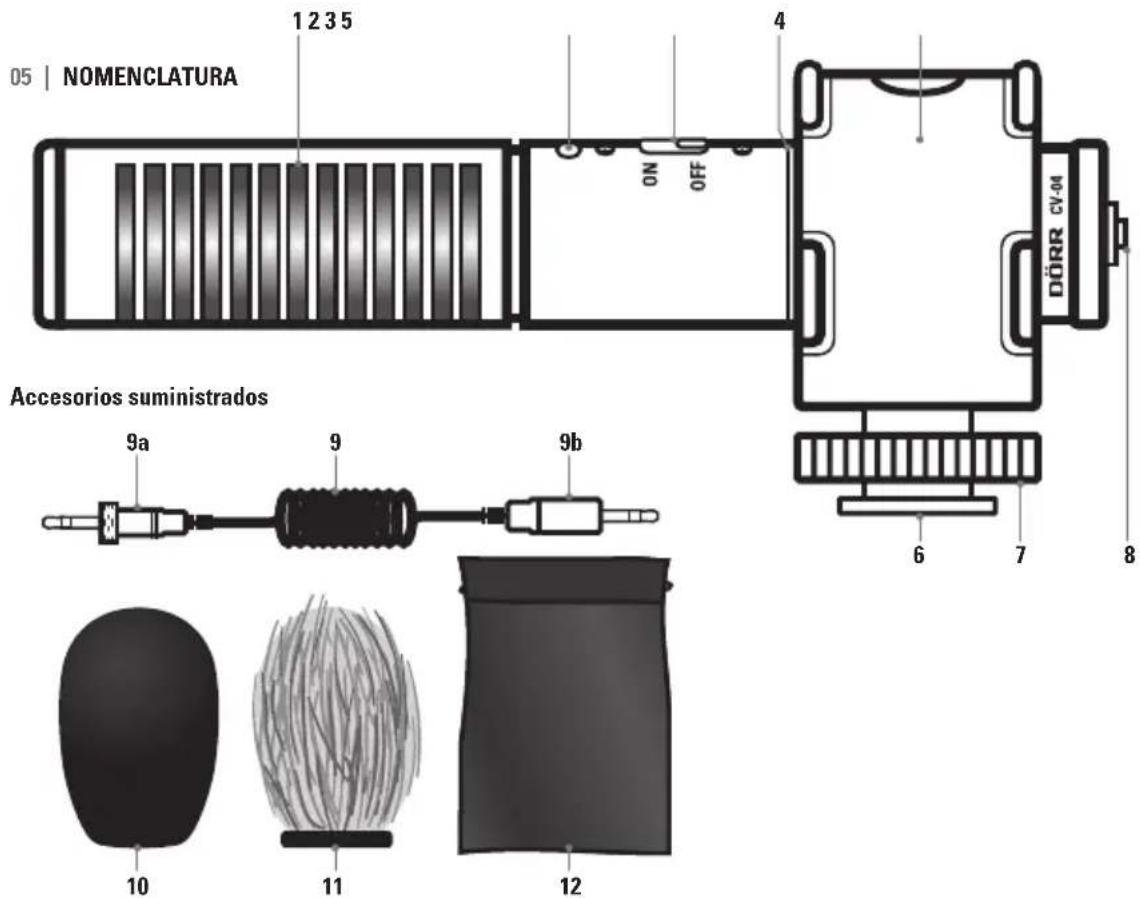

Micrófono estéreo de condensador Indicación luminosa LED de control Interruptor apagado/encendido Tapa con rosca (compartimiento pila) Soporte anti-sacudidas con sujeción elástica en goma (Shock Mount) Pie universal con tornillo de apriete ¼“ Tornillo de sujeción Toma de conexión con tornillo de sujeción

Cable de conexión con conector mini jack 3,5 mm estéreo Conector mini jack 3,5 mm con contacto de rosca Conector mini jack 3,5 mm con contacto de conexión Protección del micrófono en gomaespuma contra el viento Funda de pelo de micrófono Estuche Accesorios suministrados Accesorios suministrados

la basura doméstica, deben eliminarse de la forma correcta a través de puntos especializados para asegurar una eliminación sin dañar el medioambiente (ver también capítulo “Gestión de pilas/acumuladores usadas”).22 06 | UTILIZACIÓN

06.1 Inserir/Sustituir la pila

El micrófono CV-04 está equipado de una pila botón del tipo LR44 1,5V. Para sustituir la pila, quisiera Ud abrir la tapa con rosca (4) – el compartimiento de la pila está ubicado debajo. Quisiera Ud inserir una pila nueva LR44 en el compartimiento de pila observando la marca de polaridad correcta +/- y cerrar de nuevo la tapa con rosca (4).

06.2 Sujeción de la cámara

Gire el tornillo de sujeción (7) hacia arriba y deslice el pie universal (6) en la zapata del fl ash de su cámara. Gire el tornillo de sujeción (7) hacia abajo hasta que el micrófono esté bien sujetado en la cámara. Consejo Como alternativa el micrófono puede ser montado por ejemplo en una caña por medio del tornillo ¼“ del pie universal (6). Para esto se recomienda un cable de conexión más largo con conector mini jack 3,5 mm (en opción disponible en el comercio).

06.3 Conexión con la cámara

Asegúrese que el micrófono esté apagado (interruptor apagado/encendido 3 = OFF). Conecte el conector mini jack 3,5 mm con contacto de rosca (9a) con la toma de conexión con tornillo de sujeción (8) del micrófono y quisiera apretar el conector. Atención Antes de sacar el conector mini jack 3,5 mm del micrófono, asegúrese de no olvidar de desatornillar antes el tornillo del conector mini jack 3,5 mm (9a). Quisiera Ud conectar el conector mini jack 3,5 mm con contacto de conexión (9b) con la toma de entrada del micrófono (AUDIO IN) de su cámara.

06.4 Grabación de sonido

Encienda el micrófono CV-04 (interruptor apagado/encendido 3 = ON). La indicación luminosa de control (2) en- ciendes en color verde. Ahora el micrófono está preparado para la grabación. Quisiera Ud poner en marcha la grabación video en su cámara.

06.5 Nivel de grabación - Ajuste de la cámara

En algunas cámaras DSLR y videocámaras el nivel de grabación puede ser ajustado por medio del menú de la cámara. En caso de que Ud ajuste el nivel de grabación manualmente, quisiera Ud ajustar el nivel en 75% (3/4) del nivel más elevado del sonido. Con respecto a esto quisiera Ud leer el manual de instrucciones de su cámara/ aparato de grabación. Consejo Es aconsejable de hacer siempre una grabación de test. Antes de la grabación, quisiera Ud ajustar el nivel del sonido y mantener este nivel hasta el fi n de la grabación. Una modifi cación del ajuste durante la grabación conduce a una irregularidad de sonido.23

No limpie el aparato con gasolina ni con otros productos agresivos. Nosotros recomendamos para la limpieza del aparato un paño en microfi bras exento de bolitas de frisado suavemente embebido en agua. Almacene el aparato en un lugar exento de polvo, seco y fresco. Este aparato no es un juguete. Mantenga el aparato alejado del alcance de los niños. Mantenga el aparato alejado de los animales domésticos.

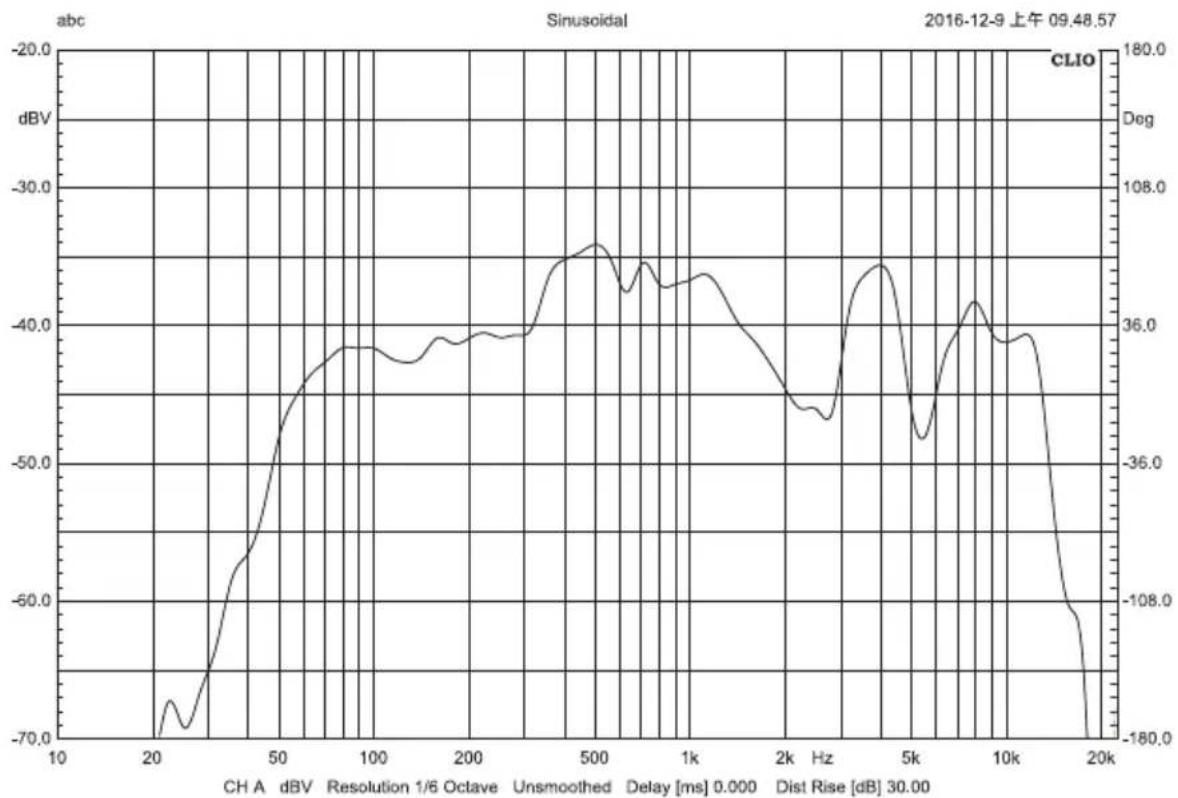

1x Micrófono CV-04 1x Soporte anti-sacudidas con sujeción elástica del micrófono 1x Protección del micrófono en gomaespuma contra el viento 1x Funda de pelo de micrófono 1x Cable de conexión 1x Pila botón LR44 1x Estuche Tipo micrófono direccional estéreo XY de condensador Característica direccional tipo cardioide (característica tipo riñón) Rango de frecuencias 60 Hz – 18 kHz ±3 dB Relación señal/ruido (SNR) 78 dB Sensibilidad -30 dB re 1V/Pa @ 1 kHz Presión acústica máx. (SPL) 120 dB @ 1 kHz Resistencia de salida (impedancia) aprox. 2000 Ω Dominio dinámico 95 dB @ 1 kHz Alimentación eléctrica 1 pila botón 1,5V LR44 (inclusa) Autonomía (con una pila nueva) aprox. 15 horas Cable de conexión con conector mini jack 3,5 mm estéreo Dimensiones longitud aprox. 137 mm, Ø 20 mm altura soporte anti-sacudidas con sujeción elástica del micrófono aprox. 55 mm anchura soporte anti-sacudidas con sujeción elástica del micrófono aprox.45 mm Peso (con pila) aprox. 70 g25

12 | GESTIÓN, MARCA CE

GESTIÓN DE PILAS/ACUMULADORES USADAS

Las pilas y baterías están marcadas con un cubo de basura tachado. Este símbolo indica que las pilas descargadas y baterías recargables en fi nal de su vida útil no pueden ser tratadas como residuos domésticos normales. Las pilas y baterías pueden contener substancias peligrosas que tienen consecuencias negativas para el medio ambiente y para la salud humana. Por favor utilice los sistemas de retorno y recogida disponibles en su país para la eliminación de los residuos de pilas.

La Directiva RAEE (Residuos de Aparatos Eléctricos y Electrónicos que se encuentra en vigor desde 13 febrero 2003) tuvo como consecuencia una modifi cación de la gestión de los residuos eléctricos. (La fi nalidad esencial de esta directiva es reducir la cantidad de residuos eléctricos y electrónicos encorajando la reutilización, el reciclaje y otras formas de reciclaje con el objetivo de reducir la cantidad de residuos). El símbolo WEEE (cubo de basura) en el equipo y en el embalaje advierte que el presente producto no debe ser tratado como residuo doméstico. Usted es responsable de entregar todos los aparatos eléctricos y electrónicos en fi nal de su vida útil en los puntos de recogida correspondientes. Una recogida selectiva así como un reciclaje sensato de los residuos eléctricos constituyen una condición previa para una buena gestión de los recursos. Además el recic- laje de los residuos eléctricos es una contribución para la conservación de la naturaleza y así preservar la buena salud de los seres humanos. Usted puede recibir informaciones detalladas sobre el reciclaje de los aparatos eléctricos y electrónicos, su reprocesamiento y puntos de recogida junta del ayuntamiento, de empresas especializadas eliminadoras de basura, comercio especializado y junto del fabricante del aparato. CONFORMIDAD DE ACUERDO CON LA DIRECTIVA EUROPEA ROHS Este producto cumple la directiva 2011/65/UE del Parlamento y Consejo europeo del 08.06.2011 con relación a la utilización limitada de substancias peligrosas en los aparatos eléctricos así como sus variaciones.

MARCA DE CONFORMIDAD EUROPEA CE

La marca imprimida CE cumple las normas europeas en vigor.26
