Caractéristiques techniques	Tondeuse à gazon STIHL RT 4082 avec moteur à essence, largeur de coupe de 82 cm, et système de coupe à deux lames.
Type de moteur	Moteur à essence 4 temps, refroidi par air.
Puissance nominale	Puissance de 4,0 kW.
Capacité du réservoir	Réservoir de carburant de 5 litres.
Hauteur de coupe	Ajustable de 25 à 100 mm.
Poids	Environ 150 kg.
Utilisation	Idéale pour les grandes surfaces et les terrains en pente.
Maintenance	Vérification régulière de l'huile moteur, nettoyage des lames et du châssis après chaque utilisation.
Sécurité	Équipée d'un système de sécurité pour l'arrêt du moteur en cas de soulèvement.
Informations générales	Garantie de 2 ans, pièces de rechange disponibles.

FOIRE AUX QUESTIONS - RT 4082 STIHL

Comment démarrer la tondeuse STIHL RT 4082 ?

Pour démarrer la tondeuse, assurez-vous que le levier de sécurité est en position neutre, tirez le cordon de démarrage lentement jusqu'à ce que vous ressentiez une résistance, puis tirez rapidement pour démarrer le moteur.

Que faire si la tondeuse ne démarre pas ?

Vérifiez le niveau d'huile et de carburant, assurez-vous que la bougie d'allumage est en bon état et nettoyez le filtre à air. Si le problème persiste, contactez un revendeur agréé.

Comment régler la hauteur de coupe de la tondeuse ?

La hauteur de coupe peut être réglée en utilisant le levier de réglage situé sur les roues. Ajustez-le à la hauteur souhaitée en fonction de la longueur de l'herbe.

Quel type de carburant utiliser pour la STIHL RT 4082 ?

Utilisez un carburant sans plomb avec un indice d'octane minimum de 95. Évitez d'utiliser du carburant contenant plus de 10 % d'éthanol.

Comment entretenir la tondeuse STIHL RT 4082 ?

Nettoyez régulièrement le carter de coupe, vérifiez le niveau d'huile, remplacez le filtre à air et la bougie d'allumage selon les recommandations du manuel d'utilisateur.

Est-ce que la STIHL RT 4082 est adaptée pour les grandes surfaces ?

Oui, la STIHL RT 4082 est conçue pour les jardins de taille moyenne à grande, avec une largeur de coupe de 81 cm, ce qui la rend efficace pour les grandes surfaces.

Comment stocker la tondeuse STIHL RT 4082 pour l'hiver ?

Avant l'hivernage, nettoyez la tondeuse, videz le réservoir de carburant, changez l'huile et stockez-la dans un endroit sec à l'abri des intempéries.

Que faire si la tondeuse laisse des bandes non coupées ?

Cela peut être dû à des lames émoussées ou à une hauteur de coupe inappropriée. Vérifiez l'état des lames et ajustez la hauteur de coupe si nécessaire.

MODE D'EMPLOI RT 4082 STIHL

UNIKOMERC d. o. o.

Bišće polje bb

88000 Mostar

Téléphone: [phone]

Fax: [phone]

UNIKOMERC - UVOZ d. o. o.

Sjedieste:

Amruševa 10, 10000 Zagreb

Prodaja:

Ulica Kneza Ljudevita Posavskog 56,

10410 Velika Gorica

Téléphone: [phone]

Fax: [phone]

SADAL TARIM MAKINELERI DIS

TICARET A. S.

Nous sommes très heureux que vous ayez choisi un produit STIHL. Dans le développement et la fabrication de nos produits, nous mettons tout en œuvre pour garantir une excellente qualité répondant aux besoins de nos clients. Nos produits se distinguent par une grande fiabilité, même en cas de sollicitations extrêmes.

STIHL garantit également la plus haute qualité au niveau du service après-vente. Nos revendeurs spécialisés fournissant des conseils compétents, aident nos clients à se familiariser avec nos produits et assurent une assistance technique complète.

Nous vous remercions de votre confiance et vous souhaitons beaucoup de plaisir avec votre produit STIHL.

Dr. Nikolas Stihl

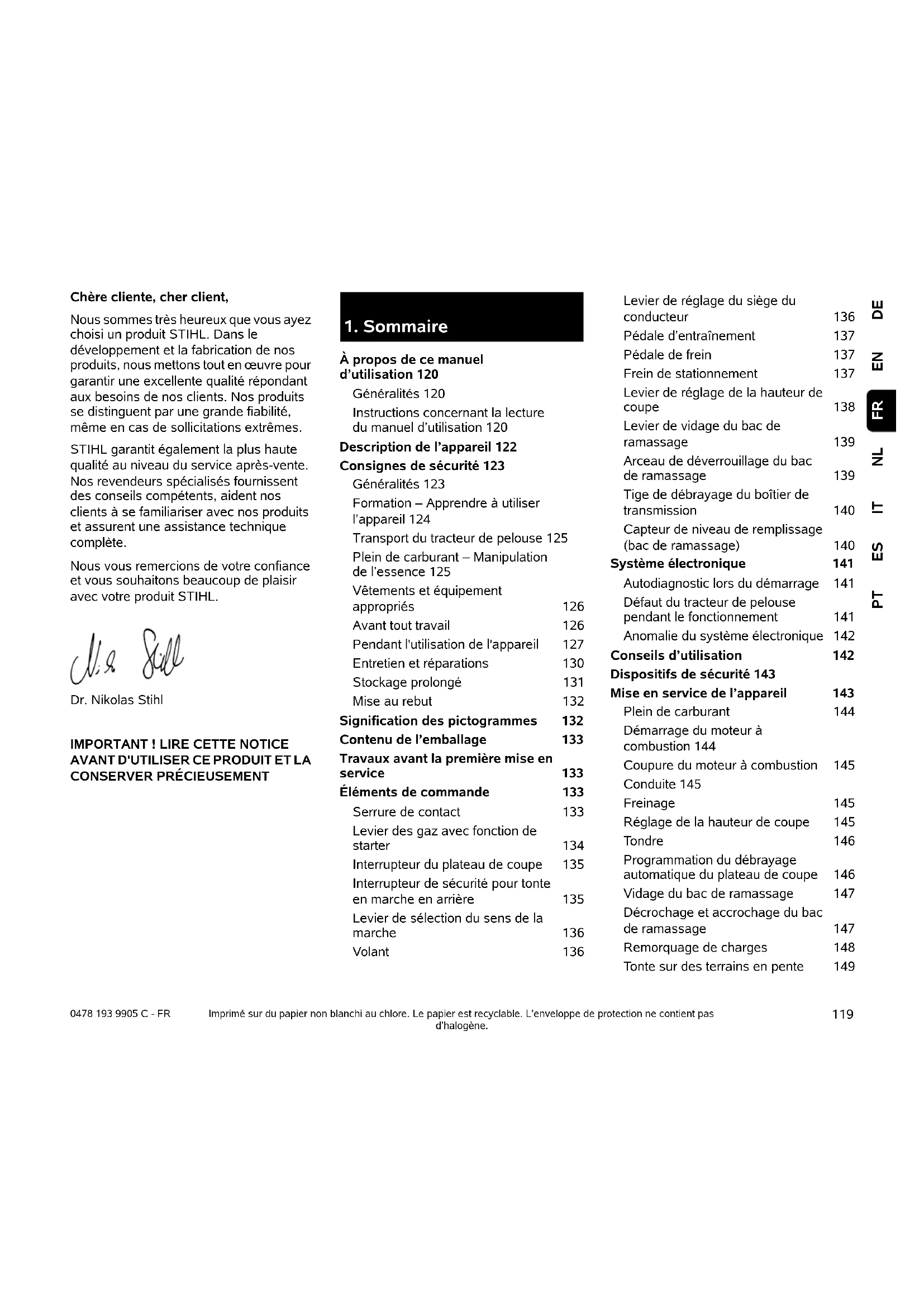

1. Sommaire

Généralités 120

Instructions concernant la lecture du manuel d'utilisation 120

Consignes de sécurité 123

Généralités 123

Formation - Apprendre à utiliser l'appareil 124

Transport du tracteur de pelouse 125

Plein de carburant - Manipulation de l'essence 125

Vêtements et équipement appropriés 126

Avant tout travail 126

Pendant l'utilisation de l'appareil 127

Entretien et réparations 130

Stockage prolongé 131

Mise au rebut 132

Éléments de commande 133

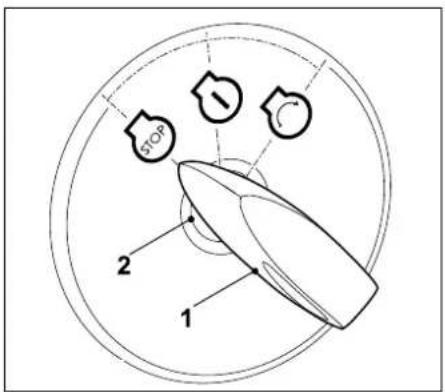

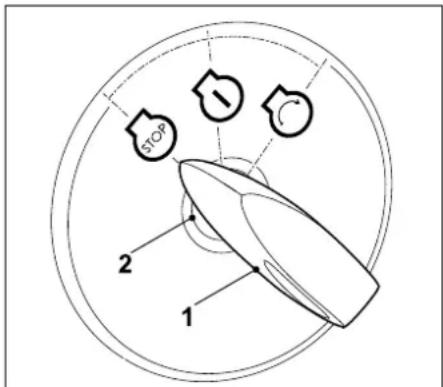

Serrure de contact 133

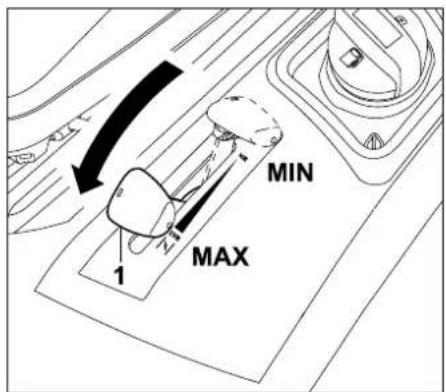

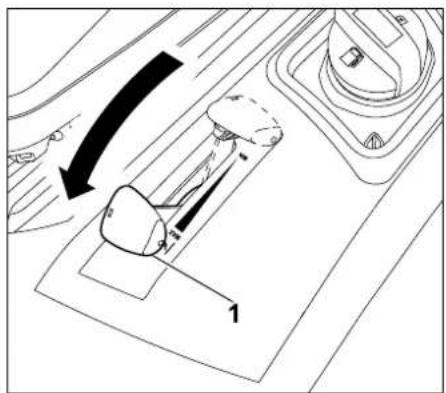

Levier des gaz avec fonction de starter 134

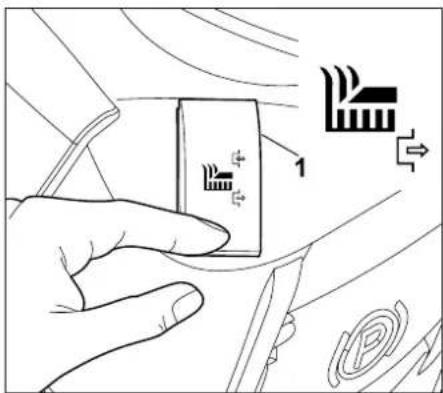

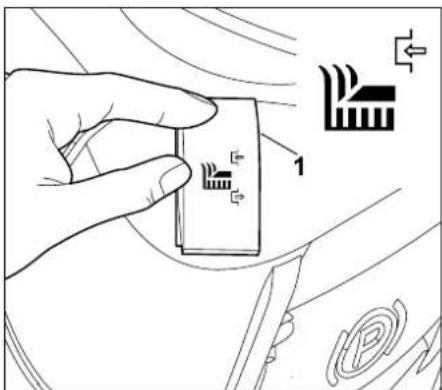

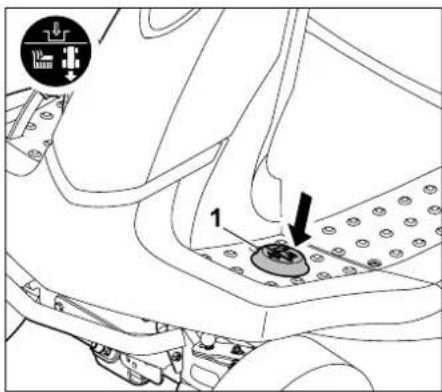

Interrupteur du plateau de coupe 135 Interrupteur de sécurité pour toute en marche en arrière 135

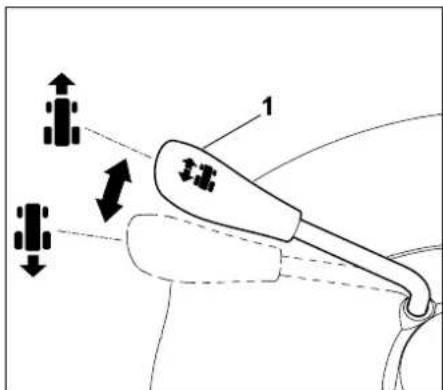

Levier de sélection du sens de la marche 136

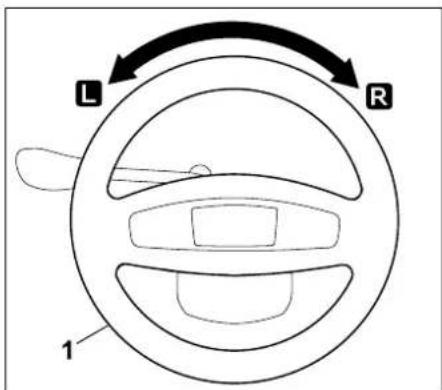

Volant 136

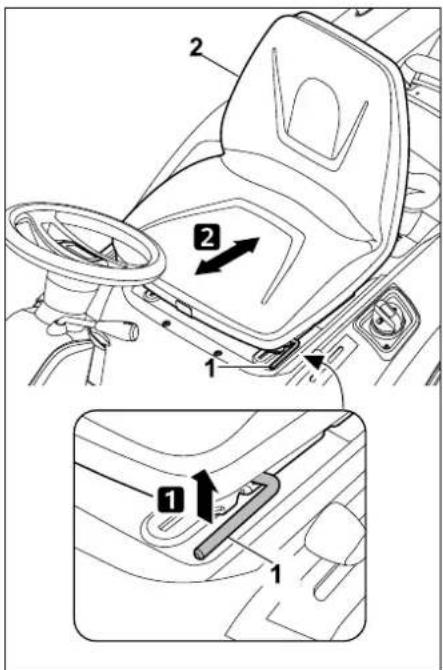

Levier de réglage du siège du conducteur 136

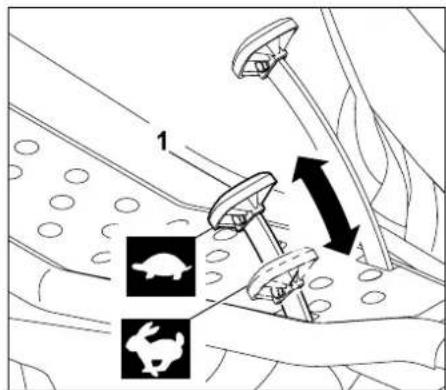

Pédale d'entraînement 137

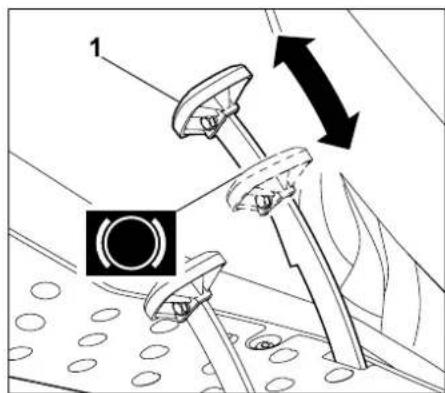

Pédale de frein 137

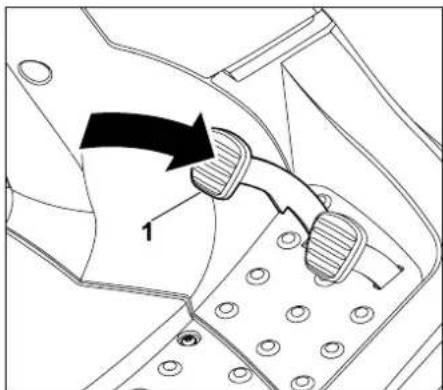

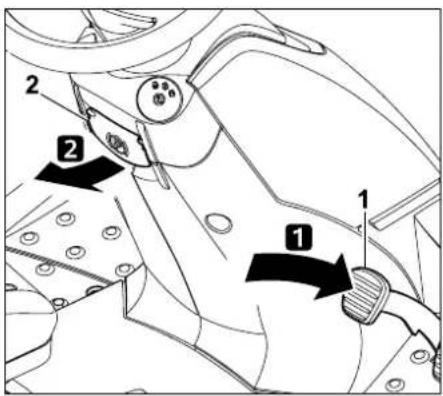

Frein de stationnement 137

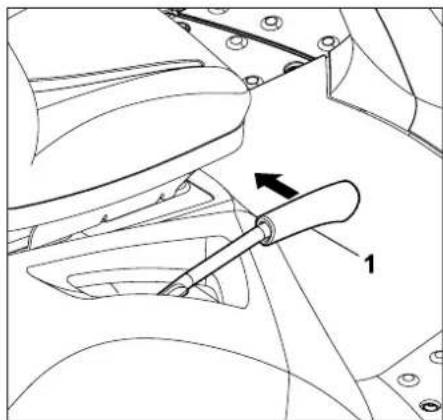

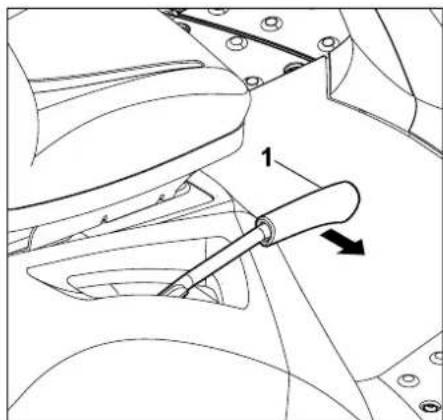

Lever de réglage de la hauteur de coupe 138

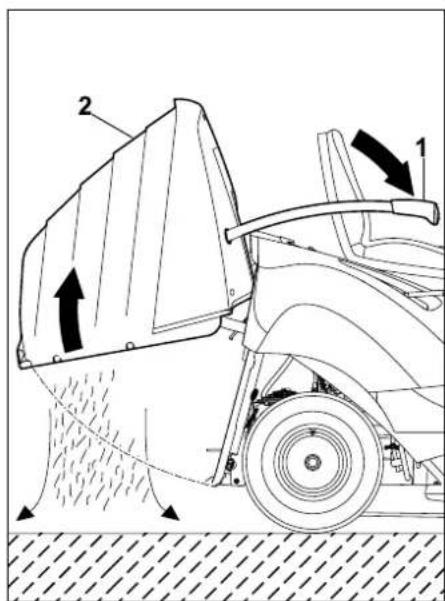

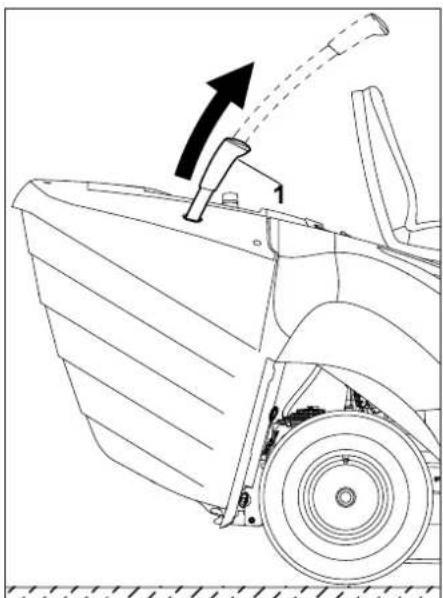

Levier de vidage du bac de ramassage 139

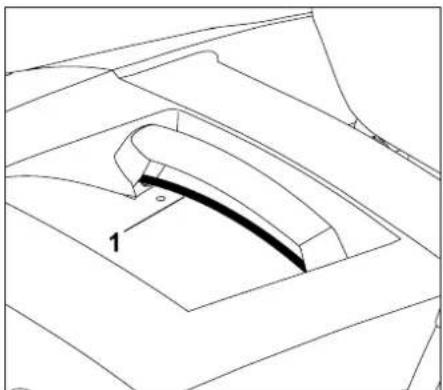

Arceau de déverrouillage du bac de ramassage 139

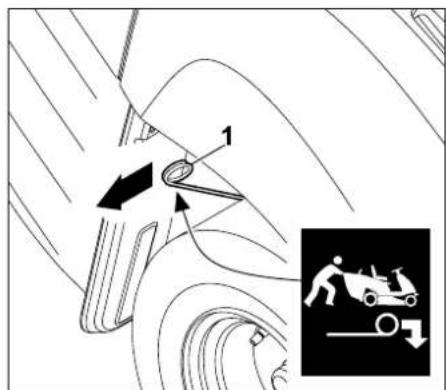

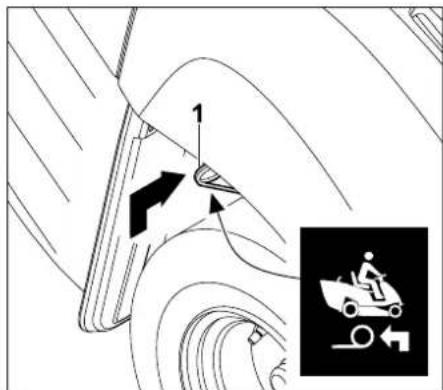

Tige de débrayage du boîtier de transmission 140

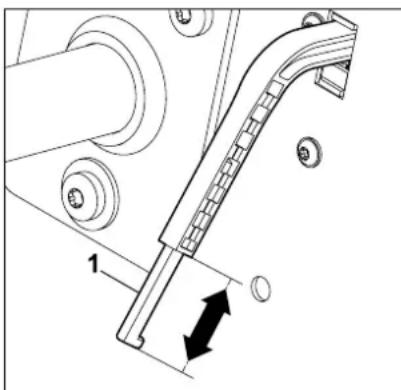

Capteur de niveau de remplissage (bac de ramassage) 140

Système électronique 141

Autodiagnostic lors du démarrage 141

Défaut du tracteur de pelouse pendant le fonctionnement 141

Anomalie du système électronique 142

Conseils d'utilisation 142

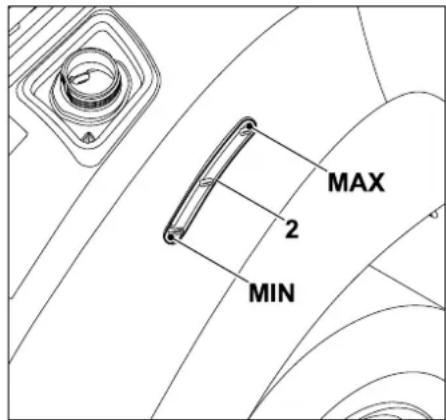

Plein de carburant 144

Démarrage du moteur à combustion 144

Coupure du moteur à combustion 145

Conduite 145

Freinage 145

Réglage de la hauteur de coupe 145

Tondre 146

Programmation du débrayage automatique du plateau de coupe 146

Vidage du bac de ramassage 147

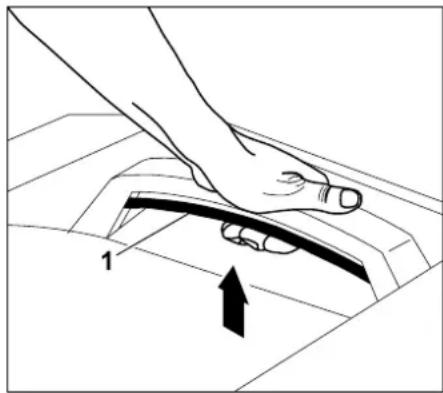

Décrochage et accrochage du bac de ramassage 147

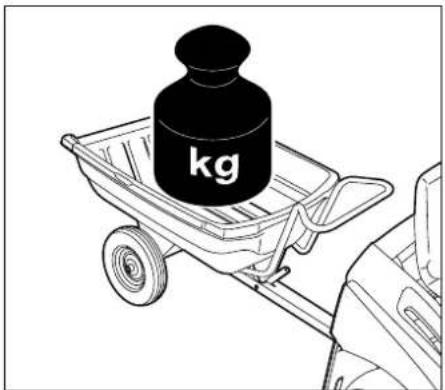

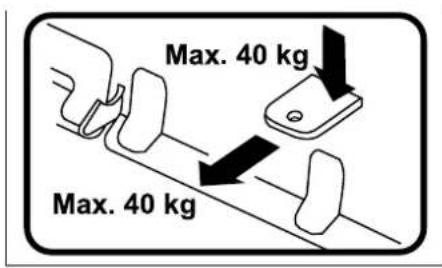

Remorquage de charges 148

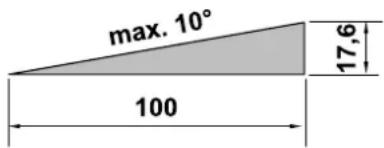

Tonte sur des terrains en pente 149

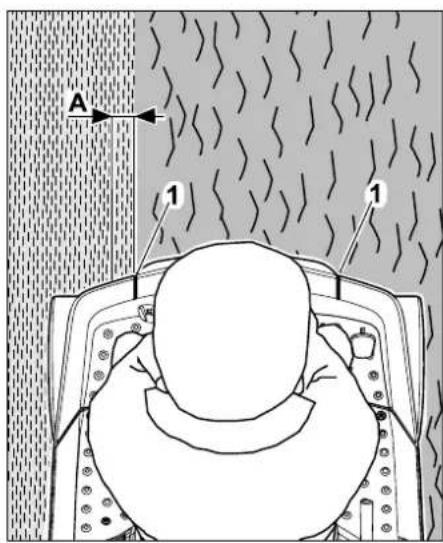

Assistant d'orientation 149

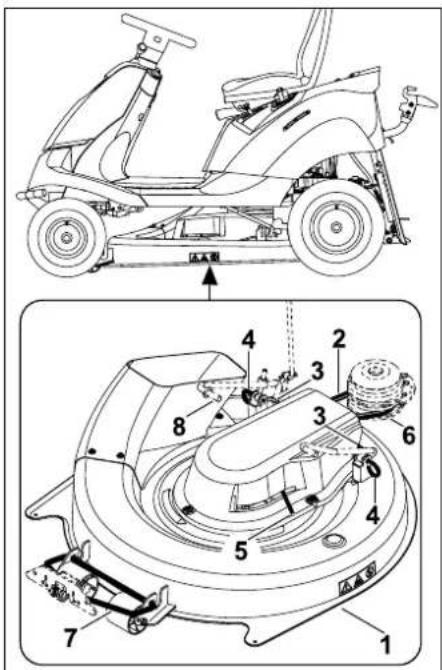

Plateau de coupe 150

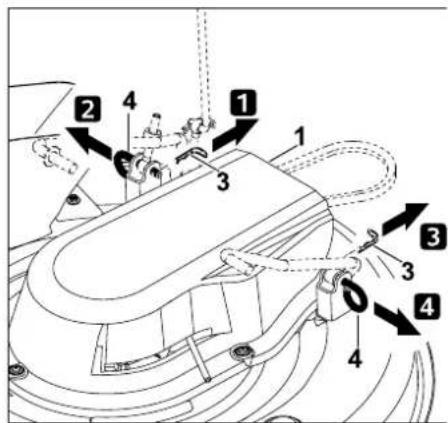

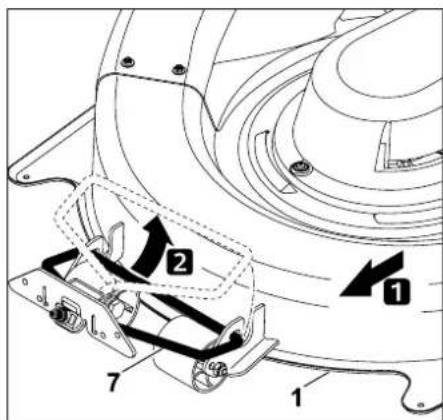

Démontage du plateau de coupe 150

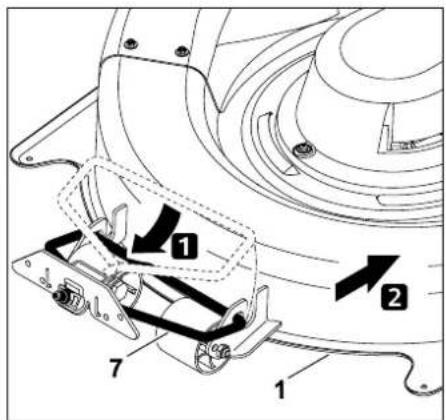

Montage du plateau de coupe 152

Entretien 154

Plan d'entretien 155

Nettoyage de l'appareil 156

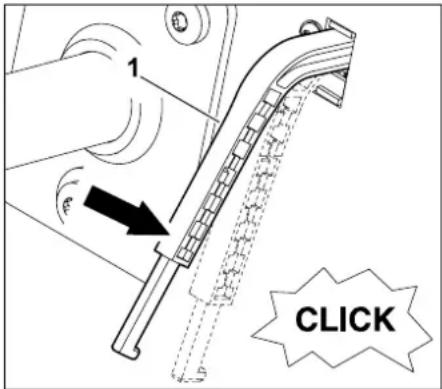

Nettoyage du capteur de niveau de remplissage (bac de ramassage) 156

Contrôle des dispositifs de sécurité 157

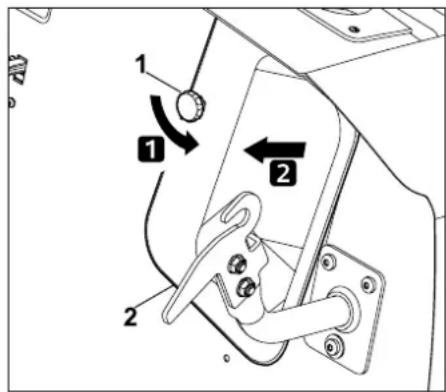

Démontage du canal d'éjection 158

Montage du canal d'éjection 158

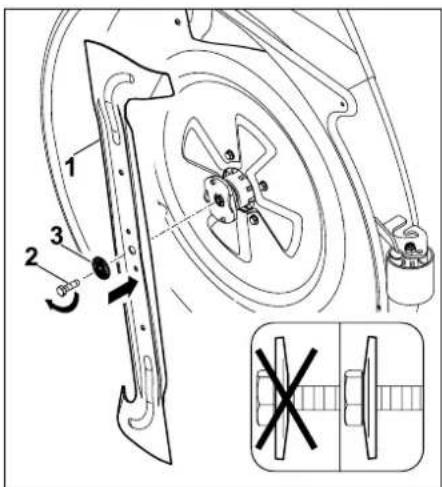

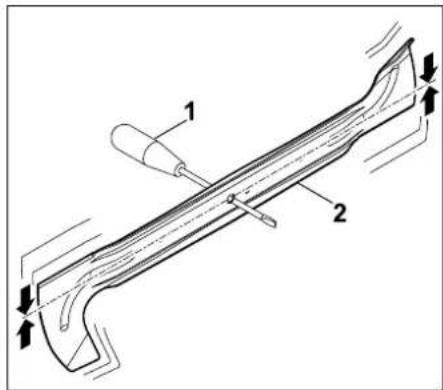

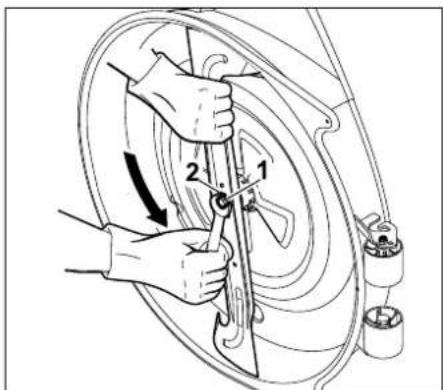

Entretien de la lame de coupe 159

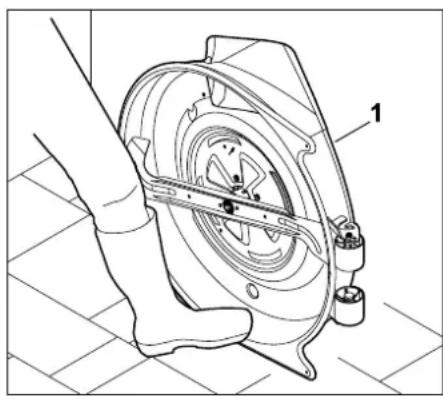

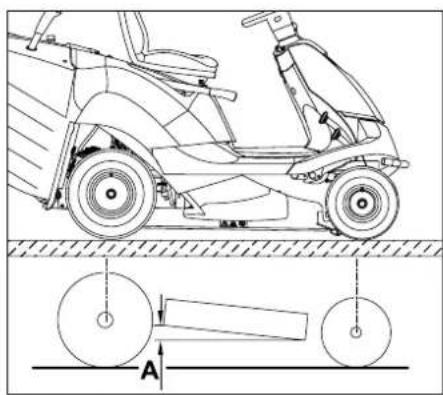

Contrôle de la position de montage du plateau de coupe 161

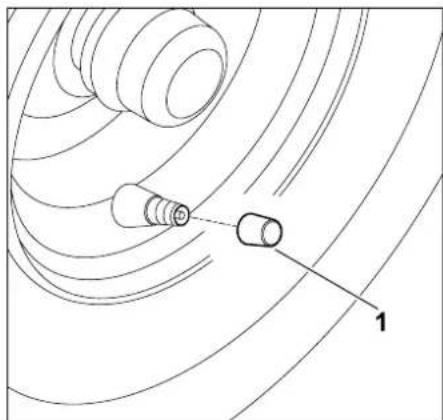

Pression de gonflage 161

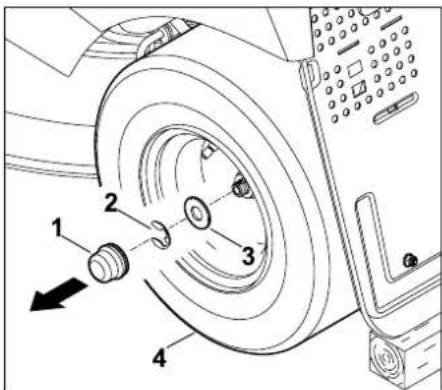

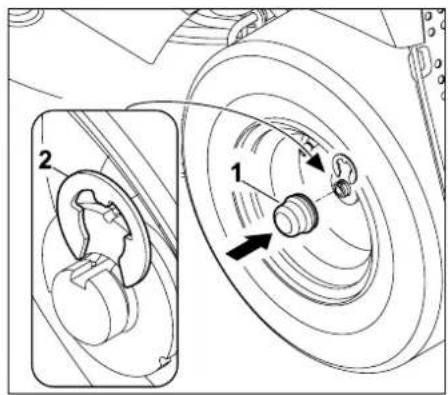

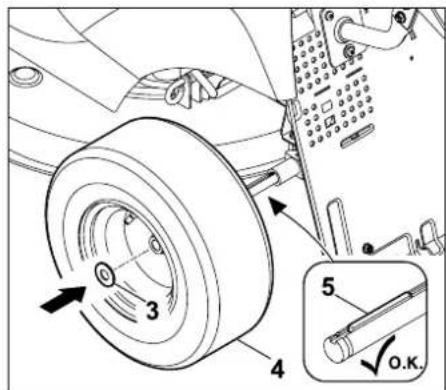

Remplacement des roues 162

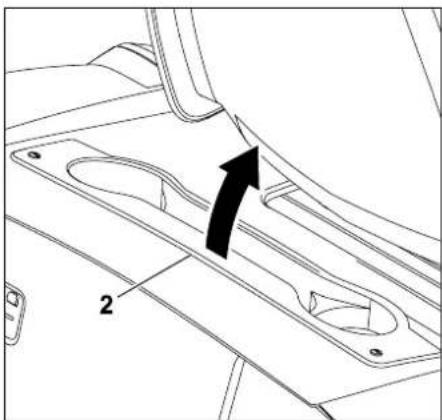

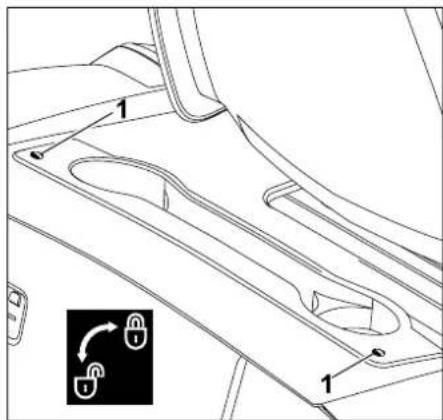

Ouverture et fermeture du compartiment de rangement 163

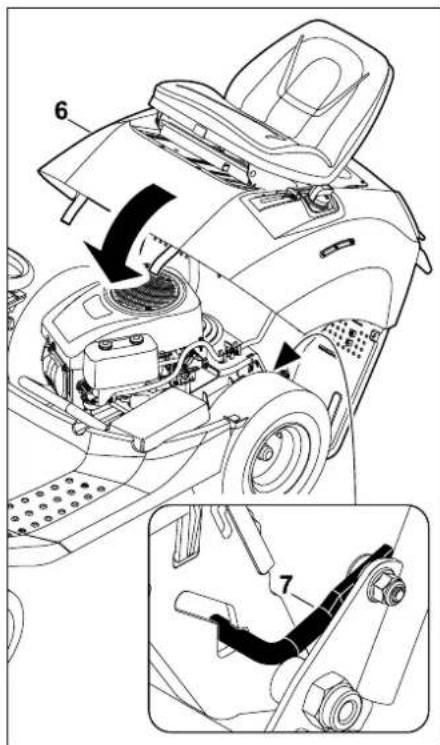

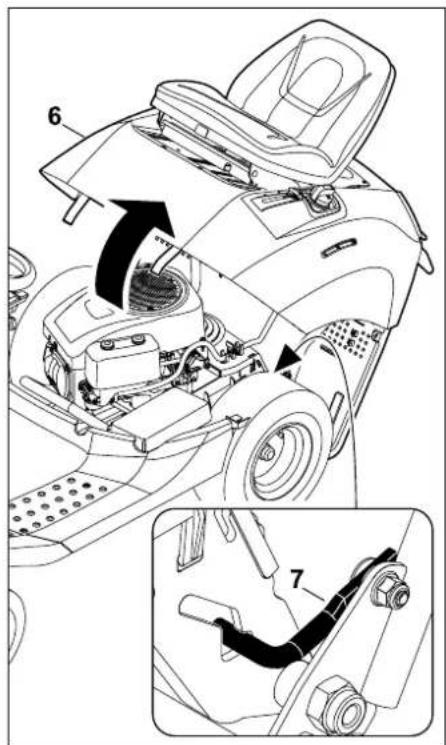

Capot du moteur à combustion 164

Contrôle du niveau de remplissage d'huile moteur 166

Vidange d'huile moteur 166

Robinet d'alimentation en carburant 167

Démontage du cache de colonne de direction 167

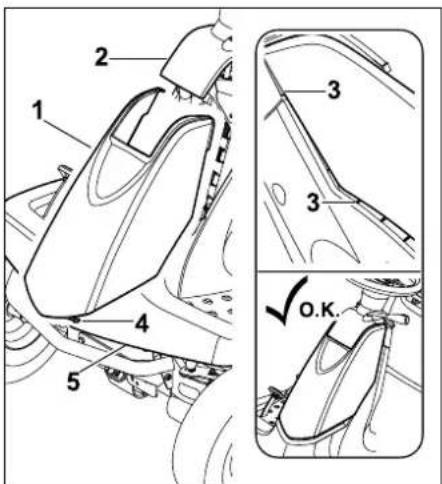

Montage du cache de colonne de direction 167

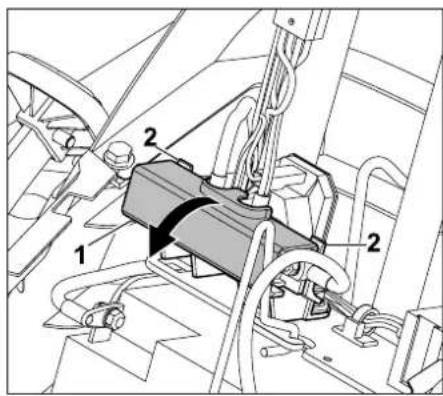

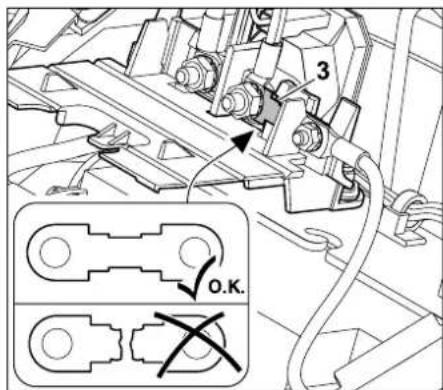

Fusibles 168

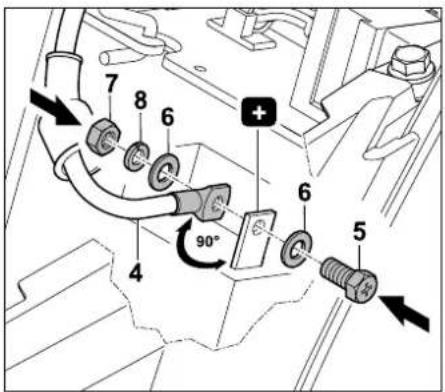

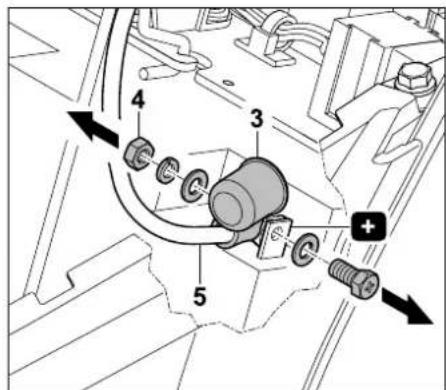

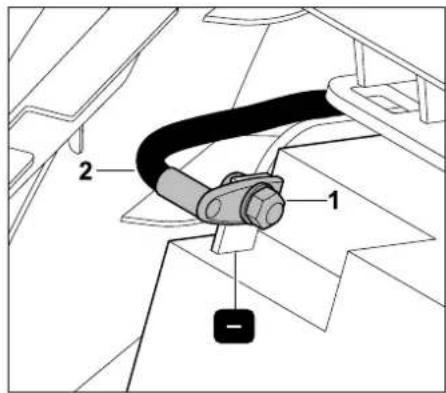

Débranchement et branchement de la batterie 169

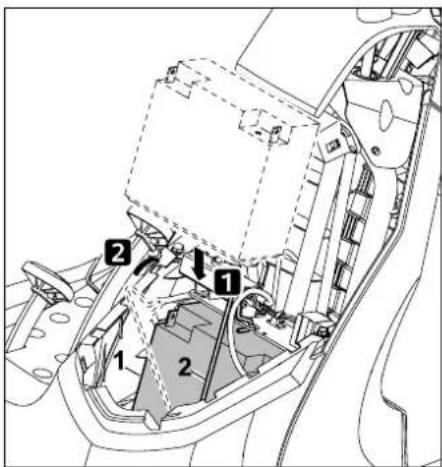

Dépose et reprise de la batterie 170

Recharge de la batterie 171

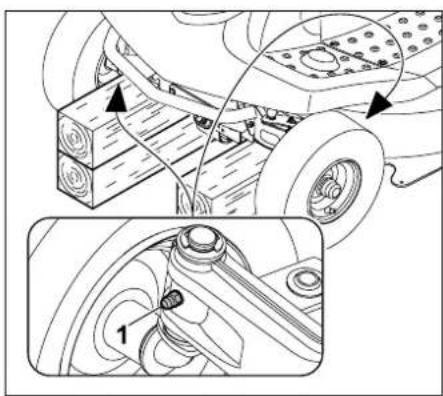

Graissage 171

Moteur à combustion 171

Transmission 171

Rangement de l'appareil 171

Hivernage 172

Après une longue période d'inutilisation (hivernage) 172

Déclaration de conformité UE pour tracteur de pelouse STIHL RT 4082.1

Adresse de l'administration centrale STIHL 174

Adresses des sociétés de distribution STIHL 175

Adresses des importateurs STIHL 175

Caractéristiques techniques 175

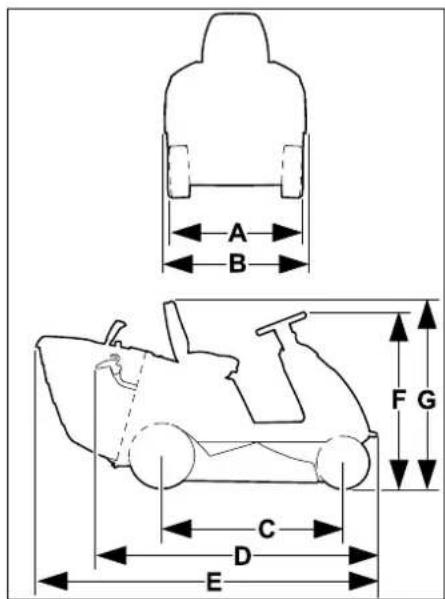

Dimensions 176 REACH 176

Feuille d'entretien 180

Confirmation de remise 180 Confirmation d'entretien 180

2.1 Généralités

Le présent manuel d'utilisation est une notice originale du fabricant conformément à la directive 2006/42/CE.

La philosophie de STIHL consiste à poursuivre le développement de tous ses produits. Ceux-ci sont donc susceptibles de faire l'objet de modifications et de perfectionnements techniques. Les représentations graphiques, les photos ou les données techniques du présent document peuvent être modifiées. C'est pourquoi elles n'ont aucun caractère contractuel.

Ce manuel d'utilisation décrit éventuellement des modèles qui ne sont pas disponibles dans tous les pays.

Le présent manuel d'utilisation est protégé par la loi sur les droits d'auteur. Tous droits réservés, notamment le droit de reproduction, de traduction et de traitement à l'aide de systèmes.

2.2 Instructions concernant la lecture du manuel d'utilisation

Les illustrations et les instructions décrivent certaines étapes de l'utilisation.

L'ensemble des symboles apparaissant sur l'appareil est expliqué dans le présent manuel d'utilisation.

Direction :

Utilisation de « gauche » et « droite » dans le manuel d'utilisation : l'utilisateur se tient derrière l'appareil (en position de travail) et regarde vers l'avant.

Renvoi de chapitre :

Les chapitres et sous-chapitres correspondants sont indiqués par une flèche. L'exemple suivant montre qu'il faut se reporter à un chapitre : (⇒ 4.)

Repérage des paragraphes :

Les instructions décrites peuvent être reprises comme illustré dans les exemples suivants.

Étapes nécessitant l'intervention de l'utilisateur :

• Desserrer la vis (1) avec un tournevis, actionner le levier (2)...

Énumérations d'ordre général :

• utilisation du produit à l'occasion de manifestations sportives ou de concours

Paragraphes présentant une importance particulière :

Les paragraphes ayant une importance particulière sont mis en évidence dans le manuel d'utilisation par l'un des symboles suivants :

Danger!

Met en garde contre un risque d'accident et de blessures graves. Une action précise est nécessaire ou interdite.

Attention!

Risque de blessures. Une action précise permet d'éviter des blessures possibles ou probables.

Prudence!

Des blessures légères et des dommages matériels peuvent être évités en adoptant un comportement particulier.

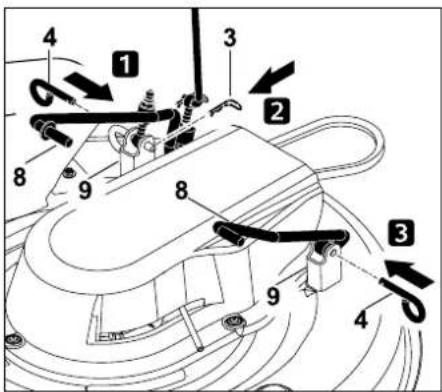

Remarque

Informations permettant une utilisation meilleure de l'appareil et d'éviter d'éventuelles pannes.

Les étapes avec référence directe à l'illustration correspondante se trouvent juste après l'illustration avec les chiffres de position correspondants.

Example :

Mettre la clé de contact (1) dans la serrure de contact (2).

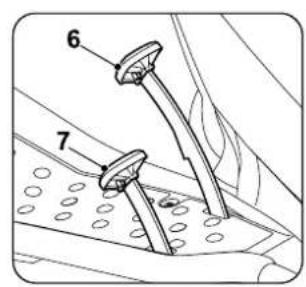

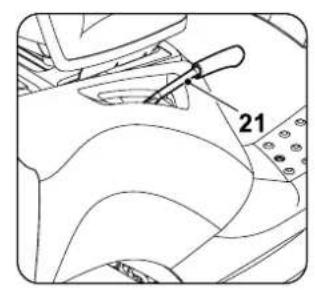

Texte avec illustration :

Vous trouverez des figures expliquant le fonctionnement de l'appareil au tout début du présent manuel d'utilisation.

Le symbole de l'appareil photo indique la page où se trouvent les illustrations correspondant au passage du texte dans le manuel d'utilisation.

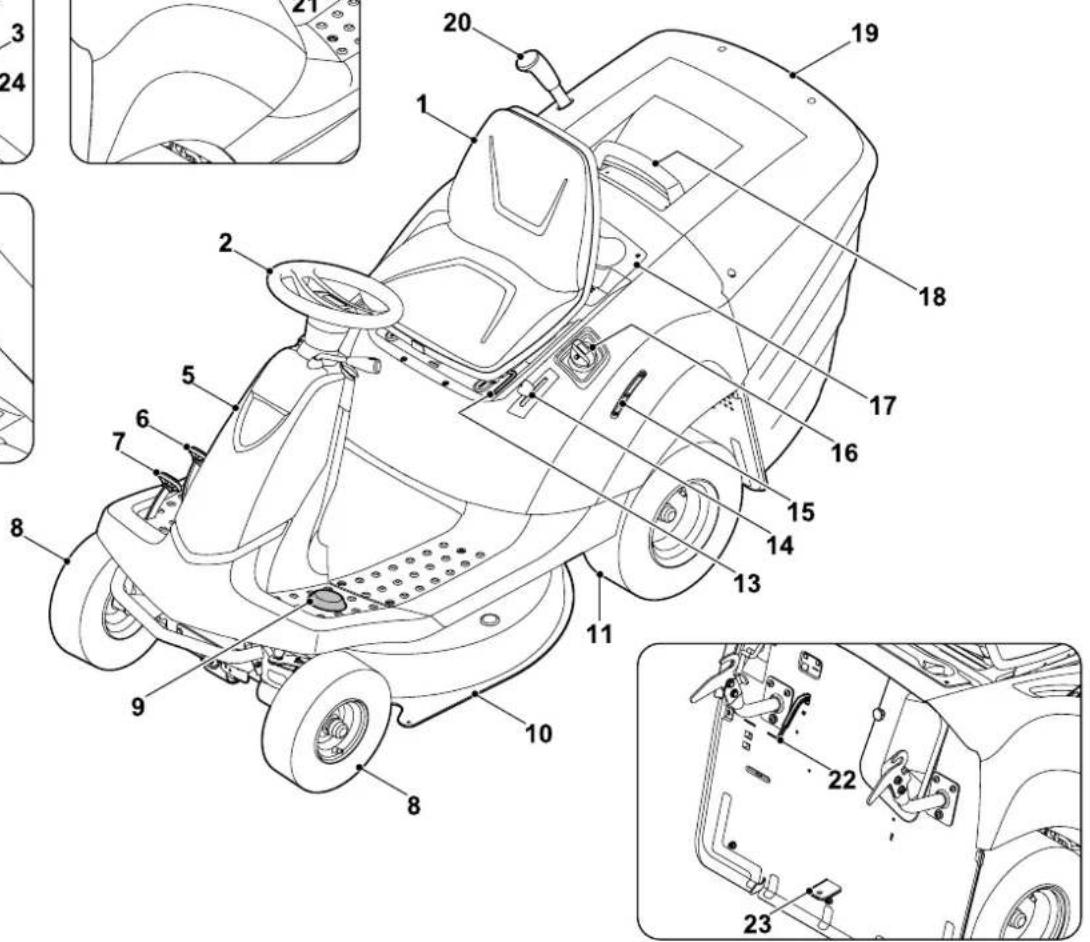

3. Description de l'appareil

1 Siège du conducteur 2 Volant 3 Serrure de contact 4 Levier de sélection du sens de la marche (marche avant - marche arrière) 5 Cache (colonne de direction) 6 Pédales de frein 7 Pédales d'entraînement (vitesse de déplacement) 8 Roue avant 9 Interrupteur de sécurité pour tonte en marche en arrêt 10 Plateau de coupe 11 Roue arrière 12 Contacteur du plateau de coupe 13 Levier de réglage du siège du conducteur 14 Levier des gaz avec fonction de starter 15 Affichage du niveau du réservoir 16 Bouchon du réservoir 17 Compartiment de rangement 18 Poignée du bac de ramassage avec arceau de déverrouillage du bac de ramassage 19 Bac de ramassage 20 Levier de vidage du bac de ramassage 21 Levier de réglage de la hauteur de coupe 22 Capteur de niveau de remplissage 23 Dispositif de remorquage 24 Frein de stationnement

4.1 Généralités

Respecter impérativement les règlements pour la prévention des accidents de travail lors de l'utilisation de l'appareil.

Lire attentivement le manuel d'utilisation dans son intégralité avant la première mise en service de l'appareil. Conserver

soigneusement le manuel d'utilisation pour pouvoir le réutiliser plus tard.

Respecter les consignes d'utilisation et d'entretien figurant dans le manuel d'utilisation séparé du moteur à combustion.

Ces mesures de précaution sont indispensables pour garantir votre sécurité, la liste n'est toutefois pas exhaustive. Toujours utiliser l'appareil raisonnablement et de manière responsable et ne pas oublier que l'utilisateur est responsable des accidents causés à des tiers et à leurs biens.

Ne confier ou ne prêter l'appareil et tous ses équipements qu'à des personnes qui sont déjà familiarisées avec le modèle et son utilisation. Le manuel d'utilisation fait partie de l'appareil et doit systématiquement être remis.

Danger de mort par étouffement!

Risque d'étouffement pour les enfants en jouant avec les emballages. Tenir impérativement les emballages hors de portée des enfants.

Utiliser l'appareil l'esprit reposé et en bonne forme physique et mentale. En cas de problèmes de santé, il convient de demander à son médecin s'il est possible de travailler avec l'appareil. Il est interdit d'utiliser l'appareil après avoir absorbé des substances (drogues, alcool,

médicaments, etc.) risquant de diminuer la réactivité.

S'assurer que l'utilisateur possède les capacités physiques, sensorielles et mentales pour se servir de l'appareil. Si les capacités physiques, sensorielles ou mentales de l'utilisateur sont limitées, ce dernier doit utiliser l'appareil uniquement sous la surveillance ou selon les instructions d'une personne responsable.

S'assurer que l'utilisateur est majeur ou qu'il est actuellement formé à un métier conformément aux réglementations nationales en vigueur.

Attention - risque d'accident!

Utiliser exclusivement le tracteur de pelouse pour tondre, tout autre usage est interdit.

L'appareil peut être équipé d'accessoires d'origine STIH. D'autres applications sont ainsi possibles. Pour de plus amples informations, s'adresser à un revendeur spécialisé STIH.

Il est par exemple interdit d'utiliser l'appareil dans les conditions suivantes sous peine d'entraîner des blessures à l'utilisateur ou à des tiers (cette liste n'est pas exhaustive) :

• coupe de plantes grimpantes, broyage et hachage de branches et chutes de haies,
• nettoyage des allées (en guise d'aspirateur ou de souffleur),

- en guise de chasse-neige à l'aide du plateau de coupe, - entretien de gazon sur les toits, - nivellement de terrains bosselés (taupinières par exemple), - transport de l'herbe coupée, excepté avec le bac de ramassage prévu à cet effet.

L'appareil ne doit pas être utilisé sur la voie publique.

Le transport de personnes (en particulier d'enfants) et d'animaux est interdit.

Ne jamais monter sur le plateau de coupe, ni sur les roulettes anti-scalping.

Ne pas transporter d'objets sur l'appareil, mais exclusivement à l'aide d'une remorque homologuée par STIHL (accessoire). Respecter impérativement les limites de poids. ( 12.11)

Une attention particulière est requise en cas d'utilisation dans des jardins publics, des parcs, des terrains sportifs, et dans les domaines des travaux publics, de l'agriculture et de la sylviculture.

Ne pas utiliser l'appareil lors de compétitions sportives ou de concours.

Pour des raisons de sécurité, toute modification apportée à l'appareil, hormis la pose conforme d'accessoires et d'équipements homologues par STIHL, est interdite et entraîne en outre l'annulation de la garantie. Pour de plus amples informations sur les accessoires et équipements autorisés, s'adresser à un revendeur STIHL.

Toute manipulation de l'appareil en vue de modifier la puissance, le régime du moteur à combustion ou la vitesse est strictement interdite.

L'appareil est équipé d'un système électronique qui ne doit en aucun cas être modifié ou retiré.

Pour des raisons de sécurité, ne jamais modifier ou manipuler le logiciel de l'appareil.

Attention! Les vibrations peuvent nuire à la santé! Une exposition excessive aux vibrations peut affecter la

circulation ou le système nerveux, en particulier sur les personnes souffrant déjà de problèmes de circulation. Consulter un médecin en cas d'apparition des symptômes pouvant être déclenchés par des vibrations.

Ces symptômes apparaisent principalement dans les doigts, les mains ou les poignets, p. ex. (liste non exhaustive):

• perte de sensibilité,
• dōu lèurs,
• faiblesse musculaire,
• changements de couleur de la peau,
• picotements désagréables.

Pendant le fonctionnement, tenir le guidon des deux mains aux emplacements prévus, solidement, mais sans être crispé.

Planifier les temps de travail de manière à éviter des sollicitations relativement élevées sur une période assez longue.

4.2 Formation - apprendre à utiliser l'appareil

Se familiariser avec les différents éléments de commande et de réglage ainsi qu’avec l’utilisation de l’appareil. L’utilisateur doit tout particulièrement

savoir comment arrêter rapidement l'outil de travail et le moteur à combustion de l'appareil en cas d'urgence.

L'appareil doit exclusivement être utilisé par des personnes qui ont lu le manuel d'utilisation et sont familiarisées avec le maniement de l'appareil. Avant la première mise en service, l'utilisateur doit être instruit de manière compétente et pratique sur l'utilisation de l'appareil. L'utilisateur doit demander au vendeur ou à une personne compétente de lui expliquer comment utiliser l'appareil en toute sécurité.

Lors de cette instruction, l'utilisateur doit notamment prendre conscience

• que l'utilisation de l'appareil exige une attention et une concentration extrêmes,
• qu'il n'est pas possible de contrôler un tracteur de pelouse qui glisse sur une pente en actionnant les freins.

Les principales causes de perte de contrôle du tracteur de pelouse peuvent être:

-adhérence insuffisante des roues, -conduite trop rapide, -freinage inadapté, -utilisation non conforme (lors de manifestations sportives, etc.), -connaissances insuffisantes des effets liés aux différents types de sol, tout particulièrement avec un sol en pente (se reporter au chapitre « Consignes de sécurité », paragraphe « Tonte sur les terrains en pente »), -accrochage non correct de charges et mauvaise répartition des charges.

Même en cas d'utilisation conforme de l'appareil, des risques résiduels sont toujours possibles.

4.3 Transport du tracteur de pelouse

Le tracteur de pelouse peut entraîner des blessures graves en raison du risque d’écrasement sous son poids. Faire preuve d’une extrême prudence lors du chargement ou déchargement du tracteur de pelouse pour le transport dans un véhicule ou une remorque.

Ce tracteur de pelouse ne doit pas être remorqué. Pour le transport sur la voie publique, un véhicule ou une remorque approprié doit être utilisé.

Lors du transport du tracteur de pelouse, le fixer sur une surface de chargement comme indiqué dans le manuel d'utilisation. Serrer systématiquement le frein de stationnement. ( 15.)

Débrayer l'entraînement de la lame de coupe ou des équipements avant le transport.

Respecter les directives locales en vigueur lors du transport de l'appareil, en particulier les dispositions concernant la sécurité des charges et le transport d'objets sur des surfaces de chargement.

Après le chargement et avant la suite du transport, faire refroidir complètement l'appareil, tout particulièrement le moteur et le silencieux. Pendant le transport, maintenir la surface de chargement et la zone située autour du silencieux et du moteur exempte de matériaux inflammables tels que de la paille, des feuilles ou des résidus d'herbe séchée.

4.4 Plein de carburant - manipulation de l'essence

DANGER de mort! L'essence est une substance toxique et très inflammable.

Ne conservez l'essence que dans des réservoirs homologués et prévus à cet effet (bidons). Remettez toujours correctement le bouchon du réservoir de carburant et le serrez. Pour des raisons de sécurité, remplacez systématiquement les bouchons défectueux.

Conserver l'essence à l'écart d'étincelles, de flammes, de sources de chaleur et autres sources d'étincelles. Ne pas

fumer!

Ne faire le plein de l'appareil qu'à l'air libre et ne pas fumer au cours de cette opération.

Avant de faire le plein, couper le moteur à combustion et le laisser refroidir.

Faire le plein d'essence avant de démarrer le moteur à combustion. Ne pas ouvrir le bouchon du réservoir ou ne pas faire le plein d'essence lorsque le moteur à combustion tourne ou qu'il est encore chaud.

Ouvrir le bouchon du réservoir lentement et avec précaution. Attendre que la pression se soit équilibrée et après seulement, déposer complètement le bouchon du réservoir.

Pour faire le plein, utiliser un entonnoir ou un tuyau de remplissage approprié afin d'éviter de renverser du carburant sur le moteur et le capot ou bien sur le gazon.

Ne pas trop remplir le réservoir de carburant!

Afin que le carburant ait de la place pour se dilater, ne jamais remplir le réservoir à carburant au-delà du bord inférieur de la tubulure de remplissage.

Respecter en outre les indications figurant dans la notice d'utilisation du moteur à combustion.

Si le réservoir a débordé, ne démarrer le moteur à combustion qu'après avoir nettoyé les zones souillées d'essence. Éviter de démarrer la tondeuse tant que les vapeurs d'essence ne se sont pas dissipées (essayer la zone).

Essuyer systématiquement toute trace de carburant renversé.

Si du carburant est projeté sur les vêtements, se changer.

Après chaque plein, le bouchon du réservoir doit être revisser et serré correctement. Ne pas mettre en marche l'appareil sans que le bouchon d'origine du réservoir soit en place.

Pour des raisons de sécurité, contrôler régulièrement l'état, le vieillissement (friabilité), la bonne fixation et l'étanchéité de la conduite de carburant, du réservoir de carburant, du bouchon du réservoir et des raccordements, et les remplacer si nécessaire (demander conseil à un spécialiste, STIHL recommande les revendeurs spécialisés STIHL).

S'il est nécessaire de vider le réservoir de carburant, le faire à l'air libre.

Ne jamais utiliser de bouteilles ou de récipients pour boissons pour la mise au rebut ou le stockage de consommables comme p. ex. du carburant. Cela entraînerait un risque d'ingestion, en particulier pour les enfants.

Ne jamais ranger l'appareil avec de l'essence dans le réservoir dans un bâtiment fermé. Les vapeurs d'essence pourraient entrer en contact avec des flammes ou des étincelles et s'enflammer.

Ne pas placer l'appareil et le réservoir de carburant à proximité de radiateurs, de chauffages, de fers à souder ou d'autres sources de chaleur. Risque d'explosion!

4.5 Vêtements et équipement appropriés

Porter systématiquement des chaussures solides avec semelle antidérapante pendant

le travail. Ne jamais utiliser l'appareil pieds nus ou en sandales par exemple.

L'utilisateur ne doit mettre l'appareil en marche qu'en pantalon et avec des vêtements près du corps.

Ne jamais porter de vêtements amples qui risqueraient de se prendre dans des pièces mobiles (levier de commande), ni de bijoux, de cravate ou d'écharpe.

Lors de travaux d'entretien et de nettoyage ainsi que pour le transport de l'appareil, porter toujours des gants robustes,

s'attacher et protéger les cheveux s'ils sont longs (foulard, casquette, etc.).

Porter des lunettes de protection adéquates lors du réaffûtage de la lame de coupe.

Du bruit est émis pendant l'utilisation. Le bruit peut nuire à l'audition.

Porter une protection acoustique.

4.6 Avant tout travail

S'assurer que seules des personnes connaissant le manuel d'utilisation utilisent l'appareil.

Avant la mise en service de l'appareil, contrôler l'étanchéité du circuit de carburant, notamment les pièces visibles comme le réservoir, le bouchon du réservoir, les raccords de flexibles. En cas de fuite ou de dépréciation, ne pas démarrer le moteur à combustion - risque d'explosion!

Avant la mise en service, faire réparer l'appareil par un revendeur spécialisé.

Respecter la réglementation locale relative aux heures d'utilisation des outils de jardin équipés d'un moteur à combustion.

Contrôler la totalité du terrain où l'appareil va être utilisé et enlever toutes les pierres, tous les bâtons, fils de fer, jouets et autres corps étrangers qui pourraient être projetés par l'appareil. Les obstacles (souches d'arbres, racines p. ex.) peuvent être facilement cachés lorsque l'herbe est haute.

Par conséquent, repérer tous les corps étrangers (obstacles) dissimulés dans la pelouse qui ne peuvent être enlevés avant d'utiliser l'appareil.

Avant d'utiliser l'appareil, remplacer les pièces défectueuses, usées et endommagées. Remplacer les autocollants d'avertissement et de danger abimés ou illisibles sur l'appareil. Vous trouverez des autocollants de remplacement et toutes les autres pièces de rechange chez les revendeurs spécialisés STIHL.

Risques de blessures!

Les pièces usées ou endommagées (les couteaux émoussés p. ex.) peuvent nuire à la sécurité de l'appareil et causer des blessures à l'utilisateur.

Ne jamais utiliser l'appareil lorsque les dispositifs de sécurité sont endommagés ou ne sont pas montés.

Les mécanismes à ressort peuvent décharger l’énergie emmagasinée. Les mécanismes à ressort doivent être intacts et fonctionner.

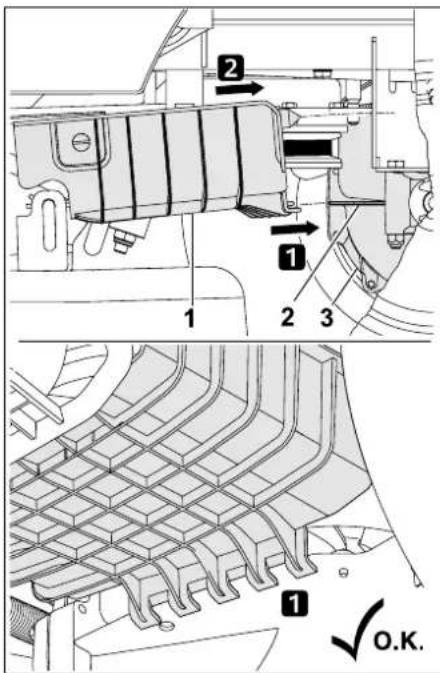

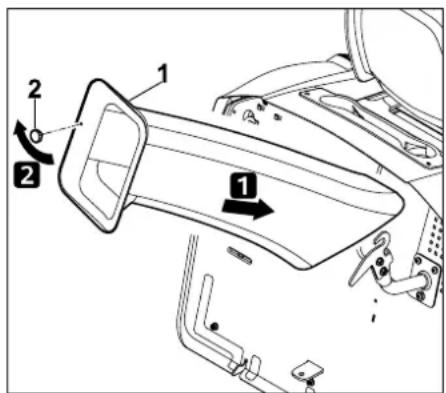

Sur le plateau de coupe, la tubulure d'éjection vissée (canal d'éjection sur le plateau de coupe) doit toujours être montée correctement. Elle ne doit pas être endommagée et devra être remplacée par un spécialiste si nécessaire.

Contrôler le bon fonctionnement du frein avant chaque mise en service. (⇒ 12.5)

Avant chaque mise en service, contrôlez

• que l'outil de coupe et toute l'unité de coupe (lame de coupe, embrayage de lame, frein de lame, boulons de fixation, carter du plateau de coupe) sont en parfait état. Contrôler notamment la bonne fixation, l'absence de dommages et d'usure.
• que le bouchon du réservoir est correctement visser.
• que le réservoir de carburant, les pièces d'alimentation en carburant et le bouchon du réservoir sont en parfait état.
• que les dispositifs de sécurité sont en parfait état et fonctionnement correctement.
• que les pneus (pression, dommages, usure) et le châssis sont en parfait état. Contrôler la bonne fixation des raccords vissé

En cas de doute, demander conseil à un revendeur spécialisé. STIHL recommende de s'adresser à un revendeur spécialisé STIHL.

4.7 Pendant l'utilisation de l'appareil

N'utiliser en aucun cas l'appareil lorsque des personnes, en particulier des enfants, ou des animaux se trouvent à

proche. Veiller à ce que l'herbe ne soit jamais projetée en direction de tiers.

Ne jamais utiliser l'appareil par temps de pluie ou d'orage, en particulier en cas de risque de foudre.

Gaz d'échappement :

Danger de mort par asphyxie! En cas de nausées, de maux de tête, de troubles de la vue (p. ex. en cas de rétrécissement du champ de vision), de troubles auditifs, de vertiges, de baisses de la concentration, interrompre immédiatement le travail. Ces symptômes peuvent être dus entre autres à une concentration trop élevée en gaz d'échappement.

L'appareil dégage des gaz toxiques dès que le moteur à combustion tourne. Ces gaz contiennent du monoxyde de

carbone, un gaz nocif inodore et invisible, ainsi que d'autres produits toxiques. Ne

jamais mettre le moteur à combustion en marche dans des pièces fermées ou mal aérées.

Les gaz d'échappement du moteur à combustion sont mis à l'air libre devant la roue arrière gauche. Lors de l'utilisation de l'appareil, veiller à toujours garder cette zone propre et à ne jamais la recouvrir pour que les gaz d'échappement ne s'accumulent pas.

Démarrage:

L'appareil ne doit être démarré que depuis le siège du conducteur.

Démarrer l'appareil sur une surface plane, jamais sur un terrain en pente.

Ne démarrer le moteur que dans une zone de travail bien aérée, veiller tout particulièrement à une ventilation suffisante dans les garages.

Avant de démarrer le moteur à combustion, débrayer l'outil de coupe, les équipements et l'entraînement et appuyer à fond sur la pédale de frein.

Lors du démarrage, vérifier que l'espace entre les pieds et l'outil de coupe est suffisant.

Ne jamais démarrer le moteur en court-circuitant les bornes du démarreur. Si le circuit imprimé normal du démarreur n'est pas utilisé, le tracteur de pelouse peut soudainement se mettre en mouvement.

Ne jamais démarrer le moteur en cas d'odeur d'essence - Risque d'explosion!

Avertissement - risque de blessures!

Faire attention à la zone de fonctionnement de la lame de coupe. Ne jamais toucher les pièces en rotation avec les pieds ou les mains. Ne jamais toucher la lame de coupe en mouvement. Se tenir systématiquement éloigné de l'ouverture du canal d'éjection. Respecter toujours une distance de sécurité suffisante.

Ne travailler qu'à la lumière du jour ou si l'éclairage est suffisant.

Lors de la conduite en dehors de la pelouse ou avant et après la tonte, débrayer la lame de coupe et placer le plateau de coupe à la hauteur de coupe maximale.

Contourner les objets dissimulés dans le gazon (dispositifs d'arrosage du gazon, piquets, valves d'eau, fondements, conduites électriques, etc.). Ne jamais passer sur ces objets avec l'appareil.

Lors de travaux avec des équipements supplémentaires, il convient de démonter le plateau de coupe et le canal d’éjection – tenir compte du manuel d’utilisation des équipements.

Pendant la conduite, toujours tenir le volant fermement des deux mains. Faire particulièrement attention en passant sur des terrains irréguliers, car le volant peut tourner tout seul en raison de creux, monticules, chocs, etc.

Risque de blessure des mains ou des doigts!

Si des défauts du réservoir, du bouchon de réservoir ou des pièces d'alimentation en carburant (conduites de carburant) sont constatés pendant l'utilisation, couper immédiatement le moteur à combustion. S'adresser ensuite à un revende spécialisée. STIHL recommande de s'adresser à un revende spécialisée STIHL.

Faire attention aux creux (trous) dans le terrain et aux autres dangers possibles et non visibles. Des obstacles peuvent facilement être masqués par des herbes hautes.

Toujours conduire à une vitesse adaptée.

Utiliser l'appareil avec extrême prudence lors des travaux à proximité de pentes, de décharges publiques, de couronnes de terrain, de fossés et de digues. Veiller tout particulièrement à respecter une distance suffisante avec ces zones dangereuses.

Préter une attention particulière aux endroits représentant une mauvaise visibilité, aux buissons, arbres et autres obstacles derrière lesquels pourraient se cacher des personnes, notamment des enfants, ou bien des animaux.

Arrêter immédiatement le tracteur de pelouse et couper la lame de coupe dès qu'une personne entre sur le terrain à tondre.

Toujours regarder la zone devant le véhicule. Faire attention aux obstacles afin de pouvoir les éviter à temps.

Avant de passer la marche arrière, contrôler la zone derrière le tracteur de pelouse et débrayer l'équipement le cas échéant. Ne jamais tondre en marche arrière si cela n'est pas absolument indispensable. Faire particulièrement attention lors de la tonte en marche arrière.

et contrôler soigneusement la zone située derrière le tracteur de pelouse avant de commencer à tondre.

En cas de travaux au sein d'un groupe, chacun doit indiquer aux autres à l'avance ce qu'il a l'intention de faire. Respecter une distance de sécurité !

Avant tout changement de direction, réduire la vitesse de telle manière que l'utilisateur soit en mesure de rester maître de l'appareil à tout moment et que le tracteur de pelouse ne puisse pas basculer.

Faire attention aux autres usagers si l'appareil est utilisé à proximité de routes ou s'il est nécessaire de traverser des routes.

Une vigilance particulière est requise en cas de tonte à proximité de routes, pistes cyclables ou chemins. Les objets projetés peuvent entraîner des blessures graves ou des dommages matériels.

Vider le bac de ramassage uniquement depuis le siège du conducteur.

Avant de vider le bac de ramassage, toujours débrayer la lame de coupe et patienter jusqu'à ce qu'elle se soit immobilisée.

Si le tracteur de pelouse est utilisé avec des équipements, toujours suivre les instructions et les consignes de sécurité fournies avec ces derniers.

Arrêter l'entraînement, couper le moteur à combustion et patienter jusqu'à ce que la lame de coupe se soit entièrement immobilisée, serrer le frein de stationnement et retirer la clé de contact :

• avant d'éliminer tout blocage ou bourrage dans le canal d'éjection,
• avant de contrôler le tracteur de pelouse, de le nettoyer ou de le réparer,
• lorsque la lame de coupe a touché un corps étranger. Vérifier si l'appareil ou l'outil de coupe sont endommagés et effectuer les réparations nécessaires avant de redémarrer,
• si l'appareil commence à vibrer de manière anormalement forte. Il est alors nécessaire de l'inspecter immédiatement.
• avant de quitter l'appareil ou de le transporter.

Couper le moteur à combustion et patienter jusqu'à ce que la lame de coupe se soit entièrement immobilisée :

• avant de remplir le réservoir de carburant,
• avant de décrocher le bac de ramassage.

Tonte sur les terrains en pente :

Les pentes sont l'une des causes les plus fréquentes d'accident. L'utilisateur risque de perdre le contrôle du tracteur de pelouse et l'appareil peut basculer, ce qui risque d'entraîner des blessures graves, voire mortelles.

Aucune pente n'est complètement sûre. La conduite sur des pentes recouvertes de gazon exige une attention particulière.

Pour des raisons de sécurité, ne pas utiliser l'appareil sur des terrains inclinés à plus de 17,6%. Risque de blessures!

Une pente de 17,6% correspond à une montée verticale de 17,6 cm pour une distance horizontale de 100 cm.

Pour garantir un graissage suffisant du moteur à combustion en cas d'utilisation de l'appareil dans des terrains en pente, observer les indications figurant dans la notice d'utilisation du moteur à combustion.

S'il n'est pas possible de monter en marche arrière ou en cas de doute quant à la sécurité, ne pas rouler sur cette surface.

Éviter de démarrer ou de s'arrêter sur une pente.

Ne pas utiliser l'appareil à des endroits tels que des pentes ou des fossés où il risquerait de basculer ou de glisser. Le risque de dérapager ou de basculer augmente lorsque le sol est meuble ou humide.

Avancer dans le sens de la longueur sur les pentes. Le risque de basculer augmente dans le sens transversal.

En cas de conduite sur des pentes, ne pas changer brusquement de vitesse ou de direction. Le travail dans ce type de situation exige d'utiliser le tracteur de pelouse avec calme, prudence et maîtrise.

Éviter tout changement de direction sur un terrain en pente. Ne faire demi-tour sur un terrain en pente que si cela est strictement nécessaire ; si possible, avancer lentement et prendre un virage large dans le sens de la descente.

Ne pas tondre d'herbe humide, tout particulièrement dans des pentes, car l'adhérence au sol est réduite sur l'herbe humide. Le tracteur de pelouse risquerait de glisser et l'utilisateur d'en perdre le contrôle.

Sur des terrains en pente, la transmission ne doit pas être déverrouillée à l'aide de la tige de débrayage du boîtier de transmission.

Une extrême prudence est de mise pour l'utilisation d'équipements sur les terrains en pente (répartition du poids modifiée sur l'appareil).

Si les roues tournent dans le vide ou si le véhicule reste coincé en montant une côte, débrayez la lame de coupe ou l'équipement. Quitter ensuite lentement la pente en descente et en ligne droite.

Ne jamais essayer de stabiliser le tracteur de pelouse en posant le pied par terre.

Le poids du bac de ramassage augmente le risque de basculement, notamment lorsqu'il est plein.

Toujours vider ou soulever le bac de ramassage sur une surface plane.

Remorquage de charges :

Faire particulièrement attention lors de la traction de charges afin d'éviter toute blessure grave, voire mortelle, qui pourrait être entrainée par le basculement du tracteur de pelouse.

Utiliser uniquement des accessoires homologués par STIHL pour le transport d'objets. Le transport d'objets sur le tracteur de pelouse, à l'intérieur ou sur le bac de ramassage n'est pas autorisé.

Utiliser uniquement le dispositif de remorquage pour la traction de charges. Les charges ne doivent jamais être fixées

au châssis (essieu) ou à un autre emplacement au-dessus du dispositif de remorquage.

Se reporter aux indications relatives à la charge de traction et à la charge de timon dans le chapitre « Remorquage de charges ». (⇒ 12.11)

Il est dangereux de dépasser les charges indiquées, une charge de traction trop importante pouvant entraîner des dommages à l'appareil (moteur à combustion, transmission, etc.).

Les charges doivent être adaptées en cas de transport sur les terrains en pente afin de garantir systématiquement le maniement sur du tracteur de pelouse (p. ex. le freinage, changement de direction, démarrage).

Vérifier si les charges sont fixées solidement et dans les règles de l'art. Il est recommandé d'utiliser des sangles pour fixer les charges.

Veiller à ce que les charges soient réparties de façon homogène.

Utiliser des contrepoids supplémentaires appropriés (accessoires) comme indiqué dans le manuel d'utilisation de l'équipement.

Ne pas prendre de virages serrés. Être particulièrement vigilant lors de la conduite en marche arrière.

Ne pas changer brusquement de vitesse ou de direction.

Arrêt du tracteur de pelouse :

Le tracteur de pelouse doit être arrêté uniquement sur une surface plane.

S'assurer que le tracteur de pelouse s'est immobilisé complètement avant d'en descendre.

Faire attention au fait que l'outil de coupe met quelques secondes à s'immobiliser après la coupure du moteur.

Avant de quitter le siège du conducteur, débrayer la lame de coupe ou l'entraînement des équipements, abaisser le plateau de coupe et tous les équipements, mettre tous les leviers de commande en position neutre, serrer le frein de stationnement, couper le moteur à combustion et ranger la clé de contact.

Ranger la clé de contact afin que seules des personnes autorisées y aient accès.

4.8 Entretien et réparations

Avant d'effectuer des travaux de nettoyage, de réglage, de réparation et d'entretien, placer l'appareil sur un sol plat et

stable, serrer le frein de stationnement, couper le moteur à combustion, le laisser refroidir et retirer la clé de contact.

Avant les travaux au niveau du moteur à combustion, du collecteur d'échappement et du silencieux, faire refroidir l'appareil – cela concerne notamment aussi les travaux d'entretien sur le plateau de coupe. Des températures de 80°C ou plus peuvent être atteintes. Risque de brûlure!

Tout contact direct avec l'huile moteur peut être dangereux, ne pas renverser d'huile moteur.

STIHL commande de confier le remplissage ou la vidange de l'huile moteur à votre revendeur spécialisé STIHL.

Nettoyage :

Après utilisation, le tracteur de pelouse complet et les équipements doivent être nettoyés. Retirer notamment tous les résidus d'herbe car l'humidité qui y est contenue entraîne des dommages à long terme.

STIHL déconseille l'utilisation de nettoyeurs haute pression. (⇒ 14.2)

Démonter le plateau de coupe pour les travaux de nettoyage. Ne jamais nettoyer le plateau de coupe au jet d'eau (avec un tuyau d'arrosage p. ex.) ou dans des flaques d'eau en l'embrayant.

Pour les travaux de nettoyage (p. ex. sur le châssis du tracteur de pelouse), ne jamais s'approcher trop près d'un bas-côté ou d'un fossé.

Afin de prévenir tout risque d'incendie, débarrasser le moteur, les ailettes de refroidissement, le compartiment batterie, la zone du réservoir de carburant et l'échappement des brins d'herbe, des feuilles ou des taches d'huile (ou de graisse).

Nettoyer toujours le bac de ramassage.

Travaux d'entretien :

Exécuter uniquement les travaux d'entretien qui sont décrits dans le présent manuel d'utilisation, confier tous les autres travaux à un revendeur spécialisé.

Si vous ne disposez pas des outils nécessaires, ou si vous ne connaissez pas suffisamment l'appareil, adressez-vous systématiquement à un revendeur spécialisé.

STIHL recommande de s'adresser exclusivement aux revendeurs agréés STIHL pour les travaux d'entretien et les réparations.

Les revendeurs spécialisés STIHL bénéficient régulièrement de formations et d'informations techniques.

Utiliser uniquement des outils, des accessoires ou des équipements homologués par STIHL pour cet appareil ou des pièces techniquement similaires, sous peine de provoquer des accidents et blessures ou d'endommager l'appareil. Pour toute question, s'adresser à un revendeur spécialisé.

Les outils, accessoires et pièces de rechange STIHL sont, de par leurs caractéristiques, adaptés de façon optimale à l'appareil et aux exigences de l'utilisateur. Les pièces de rechange d'origine STIHL sont reconnaissables au numéro de pièce STIHL, au monogramme STIHL et aux codes des pièces de rechange STIHL. Il est possible que les pièces de petite taille ne disposent que du code de référence.

Le tracteur de pelouse et tous les équipements doivent être contrôlés une fois par an par un revendeur spécialisé. 14.1)

Veiller à ce que les étiquettes d'avertissement restent propres et lisibles. Les autocollants perdus ou abimés doivent être remplacés par des autocollants d'origine fournis par votre revendeur spécialisé STIHL. Si un composant est remplacé par une pièce neuve, veiller à ce que la nouvelle pièce reçoive le même autocollant.

Pour des raisons de sécurité, faire contrôler régulièrement l'état et l'étanchéité des composants d'alimentation en carburant (conduite de carburant, robinet d'alimentation en carburant, réservoir, bouchon du réservoir et raccordements, etc.) et les faire

remplacementsi nécessaire par un spécialiste (STIHL recommande les revendeurs agréés STIHL).

Avant d'effectuer des travaux sur des composants électriques ou à leur proximité, le câble négatif (-) de la batterie doit être débranché.

L'appareil est équipé de nombreux dispositifs de sécurité. Ces dispositifs ne doivent être ni retirés ni modifiés (pontes p. ex.) et doivent être contrôlés à intervalles réguliers. Les travaux sur les dispositifs de sécurité doivent impérativement être effectués par un spécialiste. STIHL recommande pour cela un revendeur spécialisé STIHL.

Veiller à ce que tous les écrous, boulons et vis soient bien fixés, notamment la vis de fixation de la lame, afin que l'utilisation de l'appareil se fasse toujours en toute sécurité.

Pour des raisons de sécurité, remplacer immédiatement les pièces usées ou endommagées.

Contrôler régulièrement l'état et l'usure du dispositif de ramassage d'herbe (p. ex. bac de ramassage, canal d'éjection) et son fonctionnement.

Les travaux réalisés sous la machine exigent une attention particulière en raison du poids du tracteur de pelouse.

S'adresser par conséquent à un revendeur spécialisé. STIHL recommande les revendeurs spécialisés STIHL. Ils disposent d'une fosse de réparation ou d'une plateforme de travail hydraulique.

Vérifier que les roues avant et arrière sont correctement fixées.

Le tracteur de pelouse et les équipements doit toujours être dans un état parfait de fonctionnement; tous les dispositifs de sécurité doivent être opsisents et être en excellent état.

Vérifier que la pression de gonflage des pneumatiques est correcte. La pression de gonflage indiquée dans le manuel d'utilisation ne doit pas être dépassée.

Effectuer les travaux sur l'unité de coupe uniquement avec des gants de protection ( 4.5) et en faisant extrêmement attention.

Vérifier régulièrement le fonctionnement du frein et si nécessaire, confier les réglages ou les travaux d'entretien nécessaires à un spécialiste. STIHL recommande de s'adresser à un revendeur spécialisé STIHL.

Système électrique et batterie :

Afin d'éviter toute formation d'étincelles dues à un court-circuit, commencer tout d'abord par débrancher le câble négatif (-) de la batterie et le rebrancher en dernier.

Ne jamais fumer lors de travaux sur la batterie. Tenir toutes étincelles, flames ou autres sources de chaleur éloignées

de la batterie.

Une vigilance extrême est requise lors de l'utilisation de câbles d'aide au démarrage. Respecter les instructions afin d'éviter d'endommager le tracteur de pelouse (actionner notamment le starter 10 secondes maximum). ( 12.2)

En cas de recharge de la batterie à l'aide d'un autre chargeur, respecter les instructions figurant au chapitre « Charge de la batterie ». (⇒ 14.21)

Ne jamais ouvrir la batterie ou la faire tomber.

Toujours charger la batterie dans une pièce fermée et sèche, avec une bonne aération et à l'abri de la pluie.

Ne pas court-circuiter les raccords de la batterie.

Ne pas utiliser les batteries déformées ou défectueuses (qui fuient) mais les remplacer et les mettre au rebut dans le respect de l'environnement. Respecter les prescriptions locales.

Du liquide peut s'écouler sur les batteries défectueuses. Évitez tout contact ! En cas de contact accidentel, rincer à l'eau. En cas de contact du liquide avec les yeux, consulter également un médecin. Le liquide s'écoulant de la batterie peut entraîner des irritations cutanées, des brûlures thermiques et des brûlures chimiques.

Vérifier régulièrement que les câbles de raccordement à la batterie sont en bon état en effectuant un contrôle visuel. Faire remplacer les câbles endommagés par un spécialiste.

Les fusibles ne doivent jamais être ponты. Ne jamais utiliser des fusibles présentant une autre capacité de charge que celle indiquée (ampères).

4.9 Stockage prolongé

Laisser refroidir le moteur à combustion avant de ranger l'appareil dans un local fermé.

Ranger le tracteur de pelouse avec le réservoir vide et le carburant dans une pièce fermée à clé et bien aérée.

Ne jamais ranger l'appareil avec de l'essence dans le réservoir de carburant dans un bâtiment ou des vapeurs d'essence puissent entrer en contact avec des flammes ou des étincelles.

S'il est nécessaire de vider le réservoir (p. ex. pour l'hivernage), vider le réservoir de carburant en plein air uniquement (p. ex. en faisant tourner le moteur à combustion dehors).

Ranger l'appareil en bon état de fonctionnement.

Toujours retirer et ranger la clé de contact en lieu sûr pour éviter toute utilisation non autorisée ou non conforme par des enfants ou autres.

Nettoyer minutieusement le tracteur de pelouse avant son stockage (p. ex. hivernage). Les restes d'herbes et les feuilles sèches à proximité du silencieux risqueraient de s'enflammer. Risque d'inflammation!

Laisser l'appareil refroidir entièrement avant de le recouvrir.

Avant de remisser l'appareil, effectuer tous les travaux d'entretien nécessaires. (⇔ 14.1)

Si le tracteur de pelouse n'est pas utilisé pendant une durée prolongée, les câbles de batterie doivent être débranchés. STIHL recommande de démonter la batterie et de l'entreposer entièrement chargée dans une pièce fermée à clé et au sec. (⇒ 14.20)

Mettre les batteries à l'abri de toute utilisation non autorisée (hors de portée des enfants p. ex.).

4.10 Mise au rebut

Les déchets comme l'huile usagée ou le carburant, les lubrifiants, filtres, batteries et autres pièces d'usure utilisées peuvent être nocifs pour les personnes, les animaux et l'environnement et doivent par conséquent être mis au rebut conformément.

S'adresser au centre de recyclage local ou à votre revendeur spécialisé pour connaître la procédure correcte de mise au rebut. STIHL recommende des s'adresser à un revendeur spécialisé STIHIL.

S'assurer que les appareils usagés sont mis au rebut conformément à la législation en vigueur. Mettre l'appareil hors d'usage avant la mise au rebut. Afin de prévenir tout accident, vérifier en particulier la clé de contact, la batterie et les câbles d'allumage au niveau du moteur à combustion.

Risque de blessures causées par la lame de coupe!

Ne jamais laisser un tracteur de pelouse en usage sans surveillance. S'assurer que l'appareil et en particulier la lame de coupe sont conservés hors de portée des enfants.

La batterie et l'appareil doivent être mis au rebut séparément. S'assurer que les batteries sont mises au rebut en toute sécurité et dans le respect de l'environnement.

5. Signification des pictogrammes

Attention! Avant la mise en service, lire et prendre en compte le manuel d'utilisation et les consignes de sécurité.

Risque de blessures! Retirer la clé de contact avant tous travaux sur l'outil de coupe et avant les travaux d'entretien et de nettoyage.

Attention! Prendre garde aux projections d'objets. Garder ses distances et tenir toute autre personne à l'écart.

Attention! Faire attention aux projections d'éléments lorsque le moteur à combustion tourne; travailler avec le bac de ramassage ou le déflecteur (accessoire spécial).

Risque de blessures! Ne pas rouler ou tondre sur des terrains présentant une pente de plus de (17%). Risque de basculement!

Risque de blessures! Ne pas rouler ou tondre dans le sens de la longueur sur des pentes ou des rampes inclinées à plus de (17%).

Risque de basculement!

Risque de blessures! Tenir toute autre personne à l'écart de la zone de danger.

Attention!

Ne jamais passer la main dans la zone de rotation des lames de coupe lorsque le moteur à combustion tourne.

Risque de blessures! Ne pas marcher sur le plateau de coupe.

Risque de brûlure! Ne pas toucher les surfaces brûlantes et garder ses distances. Des pièces du moteur à combustion, en particulier le silencieux, deviennent extrêmement chaudes.

Danger de mort par intoxication!

En cas de nausées, de maux de tête, de troubles de la vue (p. ex. en cas de rétrécissement du champ de vision), de troubles auditifs, de vertiges, de baisses de la concentration, arrêter immédiatement le travail. Ces symptômes peuvent être dus entre autres à une concentration trop élevée en gaz d'échappement.

Danger de mort!

L'essence est une substance toxique et très inflammable. Conserver l'essence à l'écart d'étincelles, de flammes, de sources de chaleur et autres sources d'étincelles. Ne pas fumer!

Avant de faire le plein, couper le moteur à combustion et le laisser refroidir.

Risques de blessures!

Du bruit est émis pendant l'utilisation. Le bruit peut nuire à l'audition.

Porter une protection acoustique.

Désignation qté

Appareil de base 1 - Clé de contact 2 - Bac de ramassage 1 - Manuel d'utilisation 1

Désignation qte

• Notice d'utilisation du moteur à combustion

Avertissement!

Avant d'effectuer des travaux sur le tracteur de pelouse, lire attentivement le chapitre « Consignes de sécurité » et en tenir compte! (4.)

• Contrôler le niveau de remplissage d'huile moteur. (⇒ 14.13)
• Faire l'appoint de carburant. (⇒ 12.1) Ouvrir le robinet d'alimentation en carburant. (⇔ 14.15)
• Optimiser la pression de gonflage. (⇒ 14.9)

Remarque

Il n'est possible d'insérer et de retirer la clé de contact que lorsque le moteur est coupé (position STOP). La serrure de contact ne peut être commandée qu'avec la clé de contact correspondante. Ne jamais utiliser de tournevis ou d'objet similaire!

Mettre la clé de contact (1) dans la serrure de contact (2).

Tourner la clé de contact pour sélectionner l'une des trois positions suivantes :

Moteur à combustion coupé: Le moteur à combustion est éteint ou se coupe.

Contact mis ou moteur à combustion en marche : Le contact est mis.

Après le démarrage, la clé de contact repasse automatiquement dans cette position et le moteur à combustion tourne.

Démarrage du moteur à combustion:

Le moteur à combustion démarre une fois que toutes les conditions importantes pour la sécurité sont réunies pour le démarrage et que la clé de contact est mise dans cette position. Lorsque la clé de contact est reliée, elle repasse en position « Moteur à combustion en marche »

Remarque

Lorsque le moteur à combustion est coupé, un signal sonore est activé au bout de 20 secondes si la clé de contact est en position « Contact mis ». Le signal sonore indique que la batterie se décharge. Pour désactiver ce signal, tourner la clé de contact en position « Moteur à combustion coupé » ou démarrer le moteur à combustion.

8.2 Levier des gaz avec fonction de starter

Le levier des gaz permet de régler le régime du moteur à combustion. Pour démarrer le moteur à combustion, placer le levier des gaz en position de starter.

Éviter tout endommagement de l'appareil !

Désactiver le starter dès que le moteur tourne. Lorsque le moteur à combustion tourne, ne jamais mettre le levier des gaz en position de starter.

Position de starter :

Pousser le levier des gaz (1) vers l'avant en position de starter (faire attention à la position de réglage).

Réglage du régime du moteur à combustion :

Lors des travaux de tonte et au démarrage du moteur à combustion à chaud, placer le levier des gaz en position MAX.

Lorsque le levier des gaz (1) est déplacé vers l'avant ou vers l'arrière, le régime du moteur à combustion change, ainsi que le régime de la lame de coupe lorsque le plateau de coupe est embrayé.

Position MAX :

Régime maximal du moteur à combustion

Position MIN :

Régime minimal du moteur à combustion

8.3 Interrupteur du plateau de coupe

Le contacteur du plateau de coupe permet d'embrayer le plateau de coupe lorsque le moteur à combustion tourne et en tenant compte de tous les dispositifs de sécurité ( 11.)

Éviter tout endommagement de l'appareil !

Ne pas embrayer la lame de coupe dans de l'herbe haute ou à la hauteur de coupe la plus BASSE. N'embrayer la lame de coupe qu'au régime maximal du moteur à combustion.

Embrayage du plateau de coupe

Enfoncez l'interrupteur (1) en haut jusqu'en butée.

Débrayage du plateau de coupe

Enfoncez l'interrupteur (1) en bas jusqu'en butée.

En cas de besoin, il est possible de programmer le système électronique de telle manière que le plateau de coupe soit débrayé automatiquement lorsque le bac de ramassage est plein. (→ 12.8)

8.4 Interrupteur de sécurité pour tonte en marche en arrêt

L'interrupteur de sécurité pour tonte en marche arrière permet d'activer le plateau de coupe pour la tonte en marche arrière. Si aucune activation n'a lieu, le plateau de coupe est débrayé automatiquement pour des raisons de sécurité.

Pour tondre en marche arrière, actionner une fois brièvement l'interrupteur de sécurité pour tonte en marche arrière (1) avec le pied gauche dans un laps de temps déterminé.

1 Activation avec le plateau de coupe débrayé :

• Arrêter le tracteur de pelouse et sélectionner le sens de la marche arrière. ( 8.5) Actionner une fois brievement l'interrupteur de sécurité pour toute en marche arrêtée avec le pied gauche.
• Embrayer le plateau de coupe et démarrer la tonte en marche arrière dans les 5 secondes qui suivent. (8.3)

Une activation est possible aussi jusqu'à 1 seconde après le démarrage.

Activation avec le plateau de coupe embrayé :

Actionner une fois brièvement l'interrupteur de sécurité pour tonte en marche arrêté avec le pied gauche, en cours de tonte.

• Passer en marche arrière dans les 5 secondes qui suivent et poursuivre la tonte. (→ 8.5) Une activation est possible aussi jusqu'à 1 seconde après le changement de direction. Si l'interrupteur de sécurité pour tonte en marche arrière est maintenu enfoncé, il doit être relâché, puis actionné de nouveau dans l'intervalle.

8.5 Levier de sélection du sens de la marche

Le levier de sélection du sens de la marche permet de choisir les sens de déplacement.

Une fois la pédale d'entraînement actionnée, le tracteur de pelouse se met en mouvement dans le sens choisi ; le simple fait d'actionner le levier de sélection du sens de la marche ne met pas l'appareil en mouvement.

Lorsque la pédale d'entraînement est enfoncée, le levier de sélection du sens de la marche est verrouillé pour des raisons de sécurité. Par conséquent, relâcher la pédale d'entraînement avant d'actionner le levier de sélection du sens de la marche.

Sélection du sens de la marche :

Déplacement en marche avant: Placer le levier de sélection du sens de la marche (1) en position avant.

Déplacement en marche arrière: Placer le levier de sélection du sens de la marche (1) en position arrière.

8.6 Volant

Attention ! Pendant la conduite, toujours tenir le volant fermement des deux mains.

Tourner le volant (1) vers la gauche L ou la droite R afin de changer le sens de déplacement de l'appareil. Plus l'utilisateur tourne le volant (1), plus le rayon de braquage est réduit.

8.7 Levier de réglage du siège du conducteur

Le siège est réglable sur sept niveaux.

Couper le moteur à combustion. ( 12.3) - S'asseoir sur le siège du conducteur et placer la main droite sur le volant.

1 Soulever et maintenir le levier de réglage du siège du conducteur (1) de la main gauche. 2 Amener le siège du conducteur (2) dans la position souhaitée. Relacher ensuite le levier de réglage du siège du conducteur et le laisser s'enclencher.

Remarque

Avant d'actionner la pédale d'entraînement, vérifier que la bonne direction est sélectionnée au niveau du levier de sélection du sens de la marche.

Si le frein de stationnement est serré ou que la pédale de frein est enfoncée, la pédale d'entrainement ne peut pas être actionnée.

La vitesse de déplacement est régulée en continu à l'aide de la pédale d'entraînement.

Arrêt :

Retirer le pied de la pédale d'entraînement (1).

Réduction de la vitesse :

Diminuer la pression sur la pédale d'entraînement (1).

Augmentation de la vitesse :

Enfoncez le bas la pédale d'entraînement (1).

8.9 Pédale de frein

L'appareil peut être freiné pendant le déplacement ou immobilisé à l'aide de la pédale de frein.

Appuyer sur la pédale de frein (1).

Plus la pédale de frein (1) est enfoncée, plus les roues arrière sont freinées.

Avertissement!

Ne jamais mesurer l'appareil en marche lorsque les freins sont défectueux.

Faire toujours réparer ou régler des freins défectueux par un revendeur spécialisé.

STIHL recommende de s'adresser à un revendeur spécialisé STIH.

Ne jamais essayer d'effectuer soi-même la maintenance des freins.

8.10 Frein de stationnement

Les roues arrière de l'appareil sont bloquées par le frein de

stationnement serré. Cela permet d'éviter que le tracteur de pelouse se mette tout seul en mouvement (p. ex. sur un terrain en pente, etc.).

Remarque

Avant de serrer le frein de stationnement, contrôler toujours le fonctionnement du frein.

Serrage du frein de stationnement

Enfonce la pédale de frein (1) vers le bas jusqu'en butée et la maintenir enfoncée. Relever le levier de frein de stationnement (2).

• Relâcher la pédale de frein. Le frein de stationnement est activé lorsque la pédale de frein reste enfoncée.
• Relâcher le levier du frein de stationnement. Il bascule vers le bas.
• Les roues arrière sont bloquées.

Desserrage du frein de stationnement

Appuyer brièvement du pied sur la pédale de frein (1).

La pédale de frein revient à sa position initiale (non enfoncée). Le frein de stationnement est désactivé et les roues arrière ne sont plus bloquées.

8.11 Levier de réglage de la hauteur de coupe

Le levier de réglage de la hauteur de coupe permet de régler 6 niveaux de coupe.

Risques de blessures!

Avant de déverrouiller le levier de réglage de la hauteur de coupe, bien tenir la poignée du levier. Pour des raisons de sécurité, déverrouiller le levier de réglage de la hauteur de coupe lorsque l'appareil est immobilisé.

Tirer le levier de réglage de la hauteur de coupe (1) vers l'intérieur (vers le siège du conducteur) et le maintenir.

Le levier de réglage de la hauteur de coupe est déverrouillé et la hauteur de coupe peut être réglée.

Verrouillage du levier de réglage de la hauteur de coupe

Guider lentement le levier de réglage de la hauteur de coupe (1) de la main vers l'extérieur jusqu'à ce qu'il s'enclenche dans un cran.

8.12 Levier de vidage du bac de ramassage

Le levier de vidage du bac de ramassage permet de vider en tout confort le bac de ramassage sans que l'utilisateur quitte le siège du conducteur.

• Débrayer le plateau de coupe. (⇒ 8.3)
• Avant de vider le bac de ramassage, freiner l'appareil jusqu'à immobilisation.
• Appuyer sur la pédale de frein et la maintenir enfoncée ou serrer le frein de stationnement.

Extraire le levier de vidage du bac de ramassage (1) par le haut.

Pousser le levier de vidage du bac de ramassage (1) vers l'avant (en direction du siège). Le bac de ramassage (2) bascule vers le haut et l'herbe coupée tombe.

• Déplacer le levier de vidage du bac de ramassage lentement vers l'arrière et laisser le bac de ramassage se réengager sur le panneau arrière.
• Enfoncer le levier de vidage du bac de ramassage vers le bas et le placer en position initiale.

Attention!

Lors de l'actionnement de l'arceau de déverrouillage du bac de ramassage, veiller à ne pas se coincer les doigts.

L'arceau de déverrouillage du bac de ramassage se trouve au-dessous de la poignée du bac de ramassage. L'arceau de déverrouillage du bac de ramassage doit être tiré vers le haut et maintenu dans cette position avant l'accrochage ou le décrochage du bac de ramassage.

Déverrouillage du bac de ramassage : Relever entièrement l'arceau de déverrouillage du bac de ramassage (1) et le maintenir.

Relever entièrement l'arceau de déverrouillage du bac de ramassage (1) et le maintenir.

Le bac de ramassage est déverrouillé et peut être retiré.

Verrouillage du bac de ramassage :

Relacher l'arceau de déverrouillage du bac de ramassage tiré (1) après avoir accroché le bac de ramassage. Veiller à ce que le verrouillage soit complètement enclenché.

• Une fois verrouillé, le bac de ramassage est de nouveau fixé à l'appareil.

8.14 Tige de débrayage du boîtier de transmission

La transmission peut être débrayée (par ex. pour pousser le tracteur de pelouse) ou embrayée

(pour l'entraînement) au moyen de la tige de débrayage du boîtier de transmission.

Avertissement! risque de pincement!

La tige de débrayage du boîtier de transmission doit être tirée uniquement lorsque l'appareil est sur une surface plane car il peut se mettre en mouvement tout seul. Si l'appareil est arrêté alors que la transmission est débrayée, le frein de stationnement doit systématiquement être serré.

Remarque

La tige de débrayage du boîtier de transmission doit être tirée uniquement lorsque le tracteur de pelouse est poussé.

Débrayage de la transmission

Tirer la tige de débrayage du boîtier de transmission (1) vers l'extérieur jusqu'en butée.

Embrayage de la transmission

Relever la tige de débrayage du boîtier de transmission (1) et l'enfoncer vers l'intérieur jusqu'en butée.

8.15 Capteur de niveau de remplissage (bac de ramassage)

Si le bac de ramassage est plein, un signal sonore continu est activé. Celui-ci sert à signaler que le bac de ramassage doit être vidé.

Le signal continu est désactivé au débrayage du plateau de coupe.

Le moment d’émission du signal pour le bac de ramassage plein est influencé en raison de la modification de la longueur du capteur de niveau de remplissage (bac de ramassage).

Il est ainsi possible d'adapter le remplissage du bac de ramassage en fonction de la qualité de l'herbe coupée.

En général, un capteur plus court entraîne un déclenchement plus tardif du signal (le bac de ramassage est moins rempli, l'idéal avec de l'herbe coupée très sèche).

Le capteur de niveau de replissage peut être réglé sur 6 positions de réglage.

Le capteur de niveau de replissage (bac de ramassage) est tiré entièrement au moment de la livraison.

Réglage du capteur du niveau de remplissage :

Couper le moteur à combustion. ( 12.3) - Serrer le frein de stationnement. (⇒ 8.10) - Déposer le bac de ramassage. (⇒ 12.10)

Rallonger ou raccourcir la pièce coulissante (1) du capteur de niveau de remplissage (bac de ramassage) en la déplaçant dans le sens de la flèche.

• Accrocher le bac de ramassage. (⇒ 12.10)

9. Système électronique

Le tracteur de pelouse est équipé d'un système électronique qui contrôle tous les dispositifs de sécurité avant le démarrage et pendant le fonctionnement afin de garantir un fonctionnement sûr.

9.1 Autodiagnostic lors du démarrage

Avant le démarrage du moteur à combustion, le système électronique effectue un autodiagnostic. Le bon fonctionnement de tous les interrupteurs, contacteurs, câbles, etc. est contrôlé.

Activation de l'autodiagnostic :

S'asseoir sur le siège du conducteur. - Desserrer le frein de stationnement. (⇒ 8.10) - Tourner la clé de contact en position « Contact mis » (⇒ 8.1) - N’actionner alors aucun interrupteur, contacteur, ni aucune pédale.

Autodiagnostic sans défaut :

Un bref bip est activé - le système électronique est activé et le tracteur de pelouse est prêt à démarrer.

• Démarrer le moteur à combustion. (⇒ 12.2)

Autodiagnostic avec défaut :

Un bip continu ou trois bips successifs sont actifs.

Un bip continu signale un besoin dans le système électronique ou une batterie branchée avec la polarité inversée.

• Tourner la clé de contact en position « Moteur à combustion coupé ». (8.1)
• Contrôler la polarité des connexions de la batterie et raccorder les câbles correctement le cas échéant. (⇒ 14.19)
• Répéter l'autodiagnostic. Si le bip continu est encore actif une fois la batterie branchée correctement, c'est que le système électronique présente un défaut. STIHL nous recommande de vous adresser à votre revendeur spécialisé STIHL.

Trois bips successifs signalent un défaut du système électrique (court-circuit) ou du contacteur de siège. Impossible de démarrer le moteur à combustion.

• Tourner la clé de contact en position « Moteur à combustion coupé ». (⇒ 8.1)
• Confier l'appareil à un revendeur spécialisé pour un diagnostic détaillé. STIHL recommande de s'adresser à un revendeur spécialisé STIHL.

9.2 Défaut du tracteur de pelouse pendant le fonctionnement

Le système électronique surveille la sécurité de l'appareil pendant son fonctionnement. En cas de défaut du système électrique (court-circuit, fiches desserrées, rupture de câble), trois bips successifs sont émis.

Le moteur à combustion se coupe.

Comportement :

• Tourner la clé de contact en position « Moteur à combustion coupé ». (⇒ 8.1)
• Activer l'autodiagnostic. ( 9.1)

Si le défaut ne peut pas être supprimé, un diagnostic détaillé est nécessaire. STIHL recommande de vous adresser à votre revendeur spécialisé STIHL.

9.3 Anomalie du système électronique

Dans de rares cas, il est possible qu'une anomalie du système électronique survienne pendant le fonctionnement. Un bip continu est émis et le moteur à combustion est coupé.

Comportement :

• Tourner la clé de contact en position « Moteur à combustion coupé ». (⇒ 8.1)
• Activer l'autodiagnostic. ( 9.1) Redémarrer le moteur à combustion. ( 12.2)

Si le défaut ne peut pas être supprimé, un diagnostic détaillé est nécessaire. STIHL recommande de vous adresser à votre revendeur spécialisé STIHL.

Avertissement! risque de blessures!

Respecter toutes les consignes de sécurité avant chaque utilisation de l'appareil. Les travaux en pente exigent une attention et des précautions particulières.

Remarque

Contrôler que le plateau de coupe est en position de montage correcte avant la tonte.

Lors de la première utilisation de l'appareil, CHOISIR une surface plane et régulière et tondre en lignes droites se chevauchant légèrement pour s'exercer. L'herbe doit always être tondue lorsqu'elle est sèse.

Pour obtenir un beau gazon bien dense,

• Tondre à un régime élevé du moteur à combustion (levier des gaz en position MAX) et à vitesse lente.
• tondre suffisamment court.
• ne pas tondre le gazon trop court par temps chaud et sec, sinon il serait brûlé par le soleil et perdrait son bel aspect.
• utiliser une lame de coupe affûtée. Par conséquent, affûter régulièrement la lame de coupe ou la remplacer.
• en inversant le sens de coupe.

Tonte d'herbes hautes

Si l'herbe est très haute, il est recommandé de tondre la pelouse en deux étapes :

-la première tentative à la hauteur de coupe maximale, au régime maximal du moteur à combustion et à vitesse lente; - pour la deuxième tonte, désirer la hauteur de coupe souhaitée et régler le régime maximal du moteur à combustion. Adapter la vitesse de déplacement à l'état du gazon.

Avertissement - risque d'incendie!

Éviter toute surcharge de l'entraînement du plateau de coupe, une surcharge peut provoquer un glissement continu de la courroie trapézoidale et entraîner un risque d'accident en raison de la surchauffe.

Les bruits de fonctionnement inhabituels, p. ex. un grincement (bruit de frottement) de la courroie trapézoidale, indiquent que les sollicitations sont trop élevées. Par conséquent, ne jamais tondre avec un canal d'éjection bouché ou un bac de ramassage plein lorsque l'herbe est haute ; si nécessaire, utiliser un kit mulching (accessoire).

Éliminer tout élément inflammable (herbe, feuilles, etc.) du plateau de coupe, en particulier au niveau de la courroie trapézoidale, et le nettoyer régulièrement afin d'éviter tout risque d'incendie.

Comment éviter de boucher le canal d'éjection de l'herbe

Si le canal d'éjection est bouché par de l'herbe, réduire la vitesse de déplacement. Celle-ci peut être trop élevée compte tenu de l'état de l'herbe. En outre, la pièce coulissant du capteur de niveau de remplissage doit être entièrement extraite. (⇒ 8.15)

Si le problème persiste, il est probable qu'il y ait des ailettes endommagées ou usées sur la lame de coupe. Remplacer la lame de coupe.

De plus, le plateau de coupe, le canal d'éjection et la lame de coupe doivent être nettoyés après chaque utilisation pour qu'aucun brin d'herbe ne s'y accroche.

Épandage d'engrais

La tonte retire au sol des nutriments permanents qui peuvent être restitués grâce à un engrais à effet longue durée. En règle générale, trois épandages d'engrais par saison de tonte sont nécessaires. Le gazon doit être sec afin que l'engrais ne colle pas aux brins et ne brûle pas le gazon. Il est recommandé d'arroser le gazon afin d’être sûr que l'engrais est bien rinçé. (Respecter les instructions du fabricant.)

Les brins d'herbe peuvent servir d'engrais naturel. Cela est possible en utilisant le kit mulching. Le kit mulching est disponible en tant qu'accessoire spécial. (Pour de plus amples informations, s'adresser à votre revendeur STIHL.)

Tonte en ménageant le gazon

Les facteurs les plus importants pour travailler en ménageant le gazon sont la technique de travail et l'humidité du sol.

Pour une tonte parfaite, la vitesse doit être adaptée à l'état et à l'humidité de l'herbe tondre (hauteur et densité).

Les virages trop serrés augmentent la charge pour le gazon et entraînant des mauvais résultats de tonte si le gazon est humide, car les roues s'enfoncent dans un gazon meuble.

11. Dispositifs de sécurité

L'appareil est équipé de plusieurs dispositifs de sécurité garantissant une utilisation sûre et empêchant une utilisation non autorisée.

Risque de blessures! Si l'un des dispositifs de sécurité présente un défaut, l'appareil ne doit pas être mis en marche. STIHL vous recommande de vous adresser à un revendeur spécialisé STIHL.

Pour démarrer le moteur, il faut impérativement que :

• le plateau de coupe soit débrayé, -la pédale de frein soit enfoncée ou le frein de stationnement soit serré.

Le moteur à combustion s'arrête si l'utilisateur :

• quitte le siège du conducteur alors que le plateau de coupe est embrayé,
• bascule, soulève le bac de ramassage ou retire le déflecteur (accessoire spécial) alors que le plateau de coupe est embrayé,
• Quitte le siège du conducteur et que le frein de stationnement n'est pas serré.

Frein de ralentissement des lames intégré :

Après le débrayage, les lames de coupe s'immobilisent au plus tard au bout de 5 secondes.

Remarque Après l'embrayage du plateau de coupe, les lames de coupe tournent et un bruit de rotation se fait entendre.

Le décalage d'immobilisation correspond à la durée du bruit de rotation après le débrayage, il peut se mesurer avec un chronomètre.

Pour vérifier le frein de ralentissement des lames intégré, mesurer la durée du bruit de rotation après le débrayage à l'aide d'un chronomètre.

Si la durée dépasse 5 secondes : demander conseil à un revendeur spécialisé STIHL.

12. Mise en service de l'appareil

Risque de blessures! Lire attentivement et respecter l'ensemble du chapitre « Consignes de sécurité » avant de mettre l'appareil en service. ( 4.)

Pour des raisons de sécurité, ne pas utiliser l'appareil sur des terrains inclinés à plus de (17,6%).

Une pente de 17,6% correspond à une montée verticale de 17,6 cm sur une distance horizontale de 100 cm.

• Se familiariser avec les éléments de commande de l'appareil avant de le mettre en service. ( 8.)
• Avant la mise en service, tenir compte du plan d'entretien et effectuer tous les travaux d'entretien nécessaires. (⇒ 14.1)
• Avant chaque mise en marche, contrôler les dispositifs de sécurité. (11.) Le tracteur de pelouse ne doit pas être mis en marche si des dispositifs de sécurité manquent, sont endommagés, pontés ou modifiés.

12.1 Plein de carburant

Volume maximal du réservoir : 6 litres

Recommandation concernant le carburant :

Essence sans plomb, carburants frais de marque.

Consulter la notice d'utilisation du moteur à combustion pour obtenir des informations sur la qualité du carburant (indice d'octane).

Dévisser et déposer le bouchon du réservoir (1).

Couper le moteur à combustion et le laisser refroidir / tiédir. (⇒ 12.3) - Serrer le frein de stationnement. (8.10) - Remplir le réservoir de carburant lentement et avec précaution à l'aide d'un entonnoir approprié (non fourni). Pour éviter tout débordement, procéder au remplissage par plusieurs étapes. Entre chaque étape de remplissage, vérifier le niveau de remplissage du réservoir en contrôlant visuellement.

L'affichage du niveau du réservoir. Plus la quantité de carburant déjà versé est importante, plus les quantités ajoutées à chaque étape devront être réduites.

Le niveau de carburant peut être lu via l'affichage du niveau du réservoir (2). Remplir le réservoir de carburant jusqu'à ce que le niveau atteigne le repère supérieur.

• Placer le bouchon du réservoir et le visser. Serrer ensuite le bouchon du réservoir à la main.
• Essuyer le carburant éventuellement renversé et le laisser s'évaporer quelques temps avant de démarrer le moteur à combustion.

Éviter tout endommagement de l'appareil!

Si le moteur à combustion ne démarre pas, faire des pauses entre les tentatives de démarrage.

Ne jamais mettre la clé de contact plus de 10 secondes en position « Démarrer le moteur à combustion »

Avant de démarrer :

• Contrôler le niveau d'huile moteur. (⇒ 14.13)
• Retirer les brins d'herbe du plateau de coupe et du compartiment moteur.
• Contrôler le niveau de carburant, faire l'appoint si nécessaire. (⇒ 12.1)
• Contrôler le fonctionnement du frein avant chaque mise en service. (⇒ 12.5) Effectuer tous les réglages personnalisés (réglage du siège du conducteur) au niveau de l'appareil - pas avec le moteur à combustion en marche.
• Ne pas démarrer l'appareil lorsque des personnes, en particulier des enfants, ou bien des animaux se trouvent à proximité.

Ordre de démarrage :

Ouvrir le robinet d'alimentation en carburant. ( 14.15) S'asseoir sur le siège du conducteur. - Avant de démarrer, appuyer sur la pédale de frein jusqu'en butée et la maintenir enfoncée ou serrer le frein de stationnement. (⇒ 8.9), (⇒ 8.10)

• Mettre la clé de contact dans la serrure de contact et la tourner en position « Contact mis ». (⇒ 8.1)
• Placer le levier des gaz en position de starter. (⇒ 8.2)
• Tourner la clé de contact en position « Démarrer le moteur à combustion ». Le moteur à combustion démarre. Relâcher la clé de contact dès que le moteur à combustion tourne. Elle repasse automatiquement en position « Le moteur à combustion tourne ». Lorsque le moteur à combustion tourne, remettre le levier des gaz en position MAX. Attention à la position de réglage! ( 8.2) Lorsque le moteur à combustion tourne, il est possible de relâcher le pied de la pédale de frein ou de desserrer le frein de stationnement.

12.3 Coupure du moteur à combustion

Freiner l'appareil jusqu'à l'immobilisation complète. - Débrayer le plateau de coupe. (⇒ 8.3) - Placer le levier des gaz en position MIN. (⇒ 8.2) - Tourner la clé de contact en position « Moteur à combustion coupé ». Le moteur à combustion se coupe. - Serrer le frein de stationnement. (8.10) Fermer le robinet d'alimentation en carburant, si nécessaire. (14.15) - Retirer la clé de contact et la conserver en lieu sûr.

Attention!

Toujours besoin une vitesse inférieure sur le terrain. Réduire la vitesse de déplacement avant tout changement de direction, en particulier sur les terrains en pente.

Éviter tout endommagement de l'appareil!

Toujours conduire au régime maximal du moteur à combustion pour garantir un refroidissement optimal de la transmission. Par conséquent, réguler la vitesse uniquement avec la pédale d'entraînement, et pas via le levier des gaz.

Avant la conduite :

• Contrôler le fonctionnement du frein.
• Embrayer la tige de débrayage du boîtier de transmission. (⇒ 8.14)
• Démarrer le moteur à combustion. (⇒ 12.2)

Marche avant :

• Placer le levier des gaz en position MAX. (⇒ 8.2)
• Sélectionner le sens de marche avant. (⇒ 8.5)
• Desserer le frein de stationnement le cas échéant. (⇒ 8.10) Actionner la pédale d'entraînement : l'appareil se met en mouvement vers l'avant.

Marche arrêt :

• Placer le levier des gaz en position MAX. (⇒ 8.2)
• Sélectionner le sens de marche arrêté. (⇒ 8.5)
• Desserrer le frein de stationnement le cas échéant. (⇒ 8.10) Actionner la pédale d'entraînement : l'appareil se met en mouvement vers l'arrière.

12.5 Freinage

• Réduire la vitesse en relâchant la pression exercée sur la pédale d'entraînement ; éviter les freinages brusques à pleine vitesse. (⇒ 8.8) Enfoncer la pédale de frein uniformément jusqu'à ce que l'appareil s'immobilise. (⇒ 8.9)

Risques de blessures!

Régler la hauteur de coupe uniquement lorsque l'appareil est à l'arrêt.

Freiner l'appareil jusqu'à l'immobilisation complète. - Déverrouiller le levier de réglage de la hauteur de coupe et le tenir. (8.11) - La hauteur de coupe peut être réglée à 6 niveaux de coupe en levant ou abaissant le levier de réglage de la hauteur de coupe. - Verrouiller le levier de réglage de la hauteur de coupe. (⇒ 8.11)

Hauteur de coupe 1 :

Hauteur de coupe minimale (35 mm)

Hauteur de coupe 6 :

Hauteur de coupe maximale (90 mm)

12.7 Tondre

Si le plateau de coupe est embrayé pendant la conduite, le régime du moteur à combustion diminue brièvement en raison de la charge supplémentaire (démarrage de la lame de coupe).

Avant de tondre :

Lire le chapitre « Conseils d'utilisation » et en tenir compte. (⇒ 10.) - Toujours travailler au régime maximal du moteur à combustion. La lame de coupe est optimisée pour ce régime moteur : on obtient ainsi une coupe parfaite et une excellente capacité d'aspiration de l'herbe coupée.

Embrayage du plateau de coupe dans l'ordre suivant:

• Démarrer le moteur à combustion. (⇒ 12.2)
• Placer le levier des gaz en position MAX. ( 8.2) Conduire le tracteur de pelouse jusqu'à la pelouse à tondre.

Ne pas embrayer le plateau de coupe dans de l'herbe haute ou à la hauteur de coupe la plus basse. N'embrayer le plateau de coupe que lorsque l'appareil se trouve sur la surface à tondre.

Tonte en marche avant: Sélectionner le sens de marche avant (⇒ 8.5), puis embrayer le plateau de coupe en appuyant sur le contacteur du plateau de coupe. (⇒ 8.3)

Tonte en marche arrière:

Sélectionner le sens de marche arrière ( 8.5), actionner une fois brièvement l'interrupteur de sécurité pour toute en marche arrière ( 8.4), puis embrayer le plateau de coupe en appuyant sur le contacteur du plateau de coupe dans les 6 secondes qui suivent. ( 8.3)

Pendant la tonte :

• Placer le levier des gaz en position MAX. ( 8.2)
• Toujours adapter la vitesse à la hauteur de l'herbe ou à la hauteur de coupe. Opter pour une vitesse plus lente si l'herbe est haute ou que la hauteur de coupe est BASSE.

Un signal sonore continu signale que le bac de ramassage est plein. ( 12.9)

Changement de direction alors que le plateau de coupe est embrayé :

Pour tondre en marche arrière, actionner une fois brièvement l'interrupteur de sécurité pour toute en marche arrière dans le laps de temps prévu (5 secondes avant ou 1 seconde après le changement de direction). ( 8.4) - Immobiliser l'appareil sur la pelouse et régler le sens de marche souhaité à l'aide du levier de sélection du sens de la marche. (⇒ 8.5) - Reprendre la tonte.

Débrayer la lame de coupe dans l'ordre suivant:

Conduire le tracteur de pelouse sur la zone déjà tondue ou sélectionner la hauteur de coupe maximale du plateau de coupe. ( 8.11) - Débrayer le plateau de coupe en appuyant sur le contacteur du plateau de coupe. ( 8.3)

Risque de blessures! ATTENTION, la lame de coupe met jusqu'à 5 secondes pour s'immobiliser après le débrayage du plateau de coupe. (⇒ 11.)

12.8 Programmation du débrayage automatique du plateau de coupe

L'embrayage de lame électromagnétique peut être programmé de telle manière que le plateau de coupe soit débrayé automatiquement lorsque le bac de ramassage est plein. Cela augmente le confort d'utilisation en permettant d'empêcher le canal d'éjection de se boucher.

Couper le moteur à combustion. ( 12.3) - Tourner la clé de contact en position « Contact mis ». (⇒ 8.1) - Patienter jusqu'à l'autodiagnostic du système électronique.

Activation du débrayage automatique :

• Placer le levier de changement de direction en marche avant.

Actionner simultanément l'interrupteur de sécurité pour toute en marche arrière et la pédale d'entraînement pendant 5 secondes. Un bref bip signale que la commande automatique est activée. - Le réglage actuel est enregistré durablement.

Déactualisation du débrayage automatique :

• Placer le levier de changement de direction en marche avant. Actionner simultanément l'interrupteur de sécurité pour toute en marche arrière et la pédale d'entraînement pendant 5 secondes. 3 brefs bips successifs signalent que la commande automatique est désactivée.
• Le réglage actuel est enregistré durablement.

Risques de blessures!

Vider le bac de ramassage uniquement sur une surface plane car le centre de gravité est modifié lorsque le bac de ramassage est relevé et le risque de basculement augmente.

Un signal sonore continu pendant la tonte indique que le bac de ramassage est plein et doit être vidé.

Débrayer le plateau de coupe. Le signal continu s'arrête après le débrayage du plateau de coupe.

Le bac de ramassage ne se remplit pas entièrement

• Contrôller si le canal d'éjection est monté. (⇒ 14.6)
• Régler correctement le capteur de niveau de remplissage (bac de ramassage). ( 8.15)
• Lors du vidage du bac de ramassage, vérifier si le canal d'éjection est bouché et le nettoyer si nécessaire.
• Vérifier si les ailettes de la lame de coupe sont endommagées ou usées et les replacer si nécessaire.

Vidage du bac de ramassage

• Démonter le plateau de coupe. ( 8.3) Le signal sonore continu s'arrête.
• Sélectionner la hauteur de coupe maximale du plateau de coupe. (⇒ 8.11) Conduire l'appareil à l'emplacement où l'herbe coupée doit être vidée.
• Extraire le levier de vidage du bac de ramassage et le pousser vers l'avant. ( 8.12) Le bac de ramassage bascule vers le haut et l'herbe coupée tombe du bac de ramassage.
• Si le bac de ramassage est relevé, avancer éventuellement un peu avant pour que l'herbe coupée puisse tomber du bac.
• Lever et abaisser brièvement le bac de ramassage afin que toute l'herbe coupée tombe.
• Déplacer le levier de vidage du bac de ramassage lentement vers l'arrière et laisser le bac de ramassage se réengager sur le panneau arrière.
• Relâcher le levier de vidage du bac de ramassage et l'enfoncer vers le bas jusqu'à ce qu'il revienne en position initiale.

Avant le décrochage :

• Débrayer le plateau de coupe. (⇒ 8.3) Vider le bac de ramassage. ( 12.9)
• Serrer le frein de stationnement. (⇒ 8.10) Couper le moteur à combustion. ( 12.3)

Pour décrocher et accrocher le bac de ramassage, l'arceau de déverrouillage du bac de ramassage doit toujours être maintenu en position déverrouillée jusqu'à ce que le bac de ramassage soit complètement décroché ou accroché.

Décrochage du bac de ramassage

Relever l'arceau de déverrouillage du bac de ramassage (1) et le maintenir.

Déposer le bac de ramassage (2).

Accrochage du bac de ramassage

Mettre en place le bac de ramassage (2) sur les deux crochets (3) au niveau du panneau arrêté.

Actionner et maintenir l'arceau de déverrouillage du bac de ramassage. (8.13)

Relever le bac de ramassage (2) jusqu'en butée.

• Relâcher l'arceau de déverrouillage du bac de ramassage et vérifier que le bac de ramassage s'engage correctement. (8.13)

Si l'appareil est mis en marche sans bac de ramassage ou déflecteur (accessoire, non fourni avec l'appareil), le plateau de coupe ne peut pas être embrayé. Le moteur à combustion s'arrête automatiquement dans ce cas.

12.11 Remorquage de charges

Risque de blessures! Les caractéristiques de conduite de l'appareil sont modifiées lors du transport de charges (course de freinage plus longue, p. ex.). Plus la charge est lourde, plus les caractéristiques de conduite sont fortement modifiées! Par conséquent, désirer une vitesse de tonte assez lente en cas de traction de charges.

Éviter tout endommagement de l'appareil! La force de traction maximale diminue sur les côtes. - Contrôler le fonctionnement du frein avant de remorquer des charges. (12.5)

Poids maximal de remorque sur une surface plane = 250kg Poids maximal de remorque sur une pente maximale de 10^ = 100kg

Charge de timon maximale = 40kg Charge de traction maximale = 40kg

Une charge de traction de 40 kg sur l'attelage de remorque est obtenue sur une surface plane lors de la traction d'une remorque d'un poids de 250 kg.

12.12 Tonte sur des terrains en pente

• Contrôler le fonctionnement du frein avant de tondre sur un terrain en pente. (⇒ 12.5)
• Parcourir les pentes dans le sens de la longueur. Le risque de basculer augmente dans le sens transversal - tenir compte de la pente maximale. ( 4.7)
• Éviter de changer de direction sur les pentes - agir avec une extrême prudence s'il est absolument nécessaire de changer de direction.

12.13 Assistant d'orientation

Remarque : L'exactitude de l'assistant d'orientation dépend de la corpulence de l'utilisateur et du réglage du siège du conducteur.

L'appareil est doté d'un assistant d'orientation permettant de garantir qu'aucune zone de gazon n'est oubliée entre plusieurs bandes de tonte.

L'utilisateur est assis sur le siège du conducteur.

Si l'assistant d'orientation (1) est placé exactement au niveau du bord de tonte (espace entre la partie déjà tondu et la partie pas encore tondu) du point de vue du siège du conducteur, le gazon est tondu avec un chevauchement des bandes (A) d'env. 5 cm. En cas de chevauchement, la lame de coupe tonde env. 5 cm dans la bande déjà tondu. Cela permet de garantir qu'aucune zone de gazon ne soit oubliée entre deux bandes de tonte.

13. Plateau de coupe

Vue d'ensemble des composants montés sur le plateau de coupe

Plateau de coupe Courroie trapézoidale Goupille d'arrêt Boulon de fixation Levier de dispositif de tension de courroie trapézoidale Poulie de courroie trapézoidale Suspension de plateau de coupe avant Suspension de plateau de coupe arrière

Risques de blessures!

Avant d'effectuer des travaux sur le plateau de coupe, lire attentivement et prendre en compte le chapitre « Consignes de sécurité ». (⇒ 4.)

Éviter tout endommagement de l'appareil!

Lorsque le plateau de coupe est démonté, le tracteur de pelouse ne doit pas être mis en marche avec le canal d’éjection en place. Déposer le canal d’éjection afin qu’il ne se prenne pas à des obstacles pendant la conduite (taupinières, racines, etc.) et soit ainsi endommagé. (14.5)

• Positionner l'appareil sur un sol plat et ferme. Couper le moteur à combustion. ( 12.3)
• Retirer la clé de contact.
• Serrer le frein de stationnement. (⇒ 8.10)
• Déposer le bac de ramassage. (⇒ 12.10)
• Démonter le canal d'éjection. (⇒ 14.5)

Risque de brûlure!

Laisser refroidir complètement l'appareil, en particulier l'échappement, avant de démonter le flasque de protection de la courroie trapezoidale arrière.

• Sélectionner la hauteur de coupe minimale.

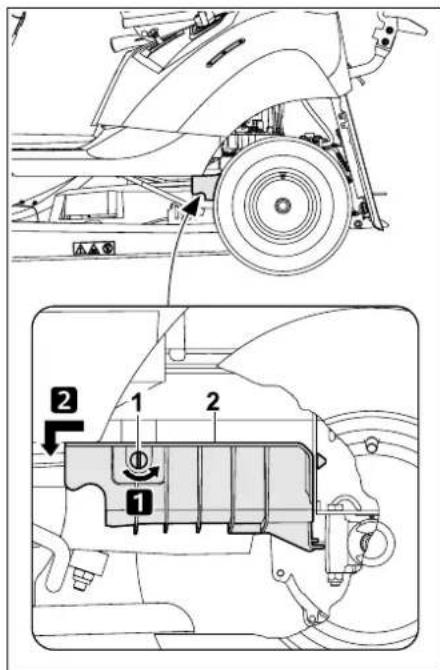

Étape 1 :

Dévisser la vis de fermeture (1) dans le sens inverse des aiguilles d'une montre.

Étape 2 :

Retirer le flasque de protection de la courroie trapézoidale arrière (2) par l'avant et le déposer.

Décrochage de la courroie trapézoidale

• Sélectionner la hauteur de coupe 3.

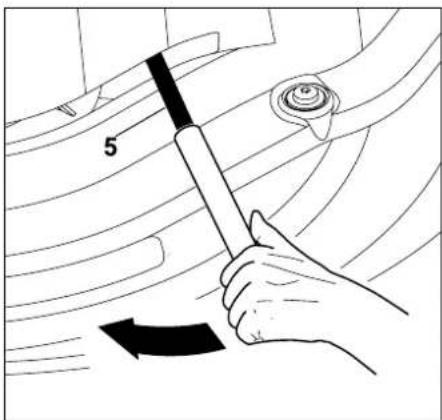

Appuyer et maintenir le levier du dispositif de tension de courroie trapézoidale (5) dans le sens de la flèche (vers l'avant) à l'aide d'un bout de tuyau ajustat.

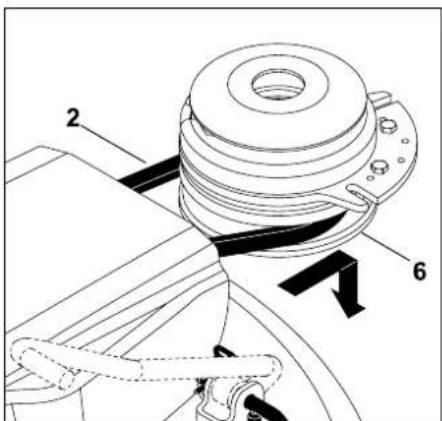

Déposer la courroie trapézoidale (2) de la poulie de courroie (6).

• Après avoir déposé la courroie trapézoidale, relâcher lentement le levier du dispositif de tension de courroie trapézoidale.

Décrochage du plateau de coupe à l'arrière

Risque de pincement!

Avant de retirer le boulon de fixation, veiller à ce que rien ne se trouve directement sous le plateau de coupe (doigt, main, pied, etc.).

Remarque

Respecter impérativement l'ordre pour faciliter le démontage.

Étape 1 :

Retirer la goupille de sécurité (3) du boulon de fixation (4).

Étape 2 :

Soulever légèrement le plateau de coupe (1) et le maintenir. Desserrer le boulon de fixation (4) et le retirer.

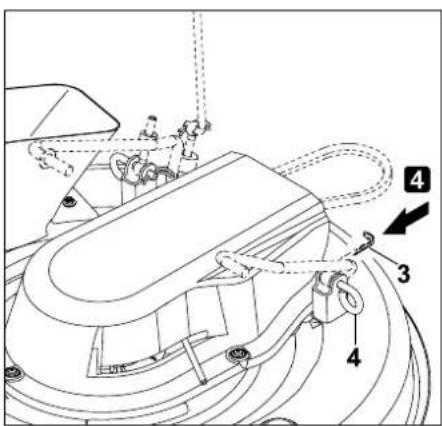

Étape 3 :

Retirer la goupille de sécurité (3) du boulon de fixation (4).

Étape 4 :

Soulever légèrement le plateau de coupe (1) et le maintenir. Desserrer le boulon de fixation (4) et le retirer.

• Déposer le plateau de coupe lentement et avec précaution.

Décrochage du plateau de coupe à l'avant

Danger de pincement!

Avant le décrochage, veiller à ce que rien ne se trouve directement sous le plateau de coupe (doigt, main, pied, etc.).

Après le décrochage du plateau de coupe, la suspension avant du plateau se rabat automatiquement vers le haut.

Déplacer le plateau de coupe (1) parallèlement vers l'avant et le décrocher de la suspension de plateau de coupe avant (7).

Retrait du plateau de coupe

• Sélectionner la hauteur de coupe 6.

Extraire le plateau de coupe (1) sur le côté droit.

Pousser le plateau de coupe (1) du côté droit sous l'appareil, avec les roulettes vers l'avant.

Risques de blessures!

Avant d'effectuer des travaux sur le plateau de coupe, lire attentivement et prendre en compte le chapitre « Consignes de sécurité ». (⇒ 4.)

• Positionner l'appareil sur un sol plat et ferme. Couper le moteur à combustion. 12.3
• Retirer la clé de contact.
• Serrer le frein de stationnement. (⇒ 8.10)
• Sélectionner la hauteur de coupe maximale.
• Déposer le bac de ramassage. (⇒ 12.10)
• Démonter le canal d'éjection. (⇒ 14.5)

Insertion du plateau de coupe

• Sélectionner la hauteur de coupe 6.

Positionner la courroie trapézoidale (2) au-dessus de la tringlerie de la suspension de plateau de coupe (8).

Accrochage du plateau de coupe à l'avant

• Sélectionner la hauteur de coupe minimale.

Basculer la suspension de plateau de coupe avant (7) vers le bas et l'accrocher au plateau de coupe (1).

Déplacer le plateau de coupe (1) vers l'arête et fixer ainsi la suspension de plateau de coupe (7) au plateau de coupe.

Remarque

Avant d'accrocher le plateau de coupe, contrôler si celui-ci est accroché correctement à la suspension avant du plateau de coupe.

• Lever le plateau de coupe (1) d'une main et le tenir. Les alésages de la suspension sur le plateau de coupe et la suspension du plateau de coupe sur l'appareil doivent coïncider.

Remarque

Respecter impérativement l'ordre pour faciliter le montage.

Étape 1:

Encoincer le boulon de fixation (4) jusqu'en butée dans l'alésage de la suspension sur le plateau de coupe (9) et de la suspension de plateau de coupe (8).

Étape 2 :

Insérer la goupille fendue (3) dans l'alésage du boulon de fixation (4).

Étape 3

Enfonce le boulon de fixation (4) jusqu'en bute dans l'alésage de la suspension sur le plateau de coupe (9) et de la suspension de plateau de coupe (8).

Étape 4 :

Insérer la goupille fendue (3) dans l'alésage du boulon de fixation (4).

Danger de pincement!

Lors de l'accrochage de la courroie trapezoidale, faire attention à ne pas placer la main ou un doigt entre la courroie trapezoidale et la poulie de courroie au moment de relacher le levier du dispositif de tension de courroie trapezoidale.

• Sélectionner la hauteur de coupe 3.

Appuyer et maintenir le levier du dispositif de tension de courroie trapézoidale (5) dans le sens de la flèche (vers l'avant) à l'aide d'un bout de tuyau ajustat.

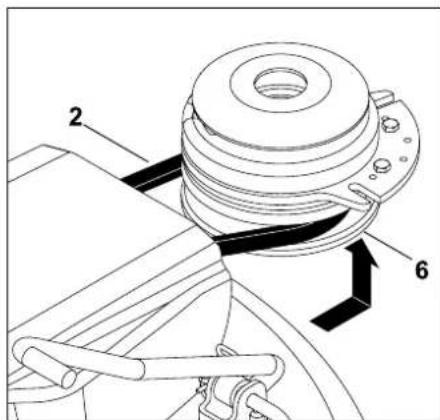

Accrocher la courroie trapezoidale (2) sur la poulie de courroie (6).

Lors de l'accrochage, veiller à ce que la courroie trapezoidale soit montée correctement (sans distorsions).

• Relâcher lentement le levier du dispositif de tension de la courroie trapezoidale (5) et vérifier que celle-ci est bien positionnée sur la poulie de courroie.
• Monter le canal d'éjection. (⇒ 14.6)
• Monter le bac de ramassage. (⇒ 12.10)

Risques de blessures!

Effectuer un test de fonctionnement après avoir accroché le plateau de coupe.

Vérifier qu'aucune personne, en particulier des enfants, et aucun animal ne se trouve à proximité.

Effectuer le test de fonctionnement uniquement lorsque l'utilisateur est assis sur l'appareil.

Risque de brûlure!

Laissez refroidir complètement l'appareil, en particulier

l'échappement, avant de monter le flasque de protection de la courroie trapezoidale arrête.

• Sélectionner la hauteur de coupe minimale.

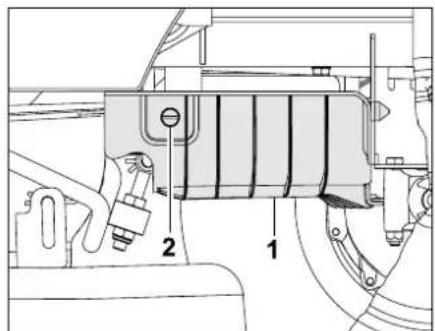

À l'aide du dispositif de maintien, mettre en place le flasque de protection de la courroie trapézoidale arrière (1) sur l'ergot (2) de la transmission (3), dans le sens de la flèche.

Enfoncer le flasque de protection de la courroie trapézoidale arrière (1) vers le haut et le maintenir. Visser la vis de fermeture (2) dans le sens des aiguilles d'une montre.

Remarque

Après le montage, contrôle que le flasque de protection de la courroie trapezoidale arrêté est bien fixé.

Éviter tout endommagement de l'appareil! Après le montage, la courroie trapezoidale doit être libre et ne pas être en contact avec le flasque de protection arrière. Effectuer un contrôle visuel.

Risques de blessures!

Avant d'effectuer les travaux de maintenance et de réparation, lire attentivement et prendre en compte le chapitre « Consignes de sécurité », en particulier la section « Entretien et réparations ». (⇒ 4.)

Retirer la clé de contact pour empêcher un démarrage involontaire du moteur à combustion.

Travailler uniquement avec des gants.

Ne jamais toucher les lames de coupe tant qu'elles ne se sont pas immobilisées.

Pour des raisons de sécurité, tous les travaux d'entretien au niveau du frein sont interdits. Confier les travaux de réglage et d'entretien à un revendeur spécialisé uniquement.

STIHL commande de s'adresser à un revendeur spécialisé.

Remarques générales relatives à l'entretien :

• Respecter exactement le plan et les intervalles d'entretien indiqués.
• Respecter le plan d'entretien et les travaux d'entretien figurant dans la notice d'utilisation du moteur à combustion.

Avant de réaliser des travaux d'entretien, de réparation et de nettoyage :

• Déposer l'appareil sur un sol plat et ferme. Couper le moteur à combustion. ( 12.3)
• Serrer le frein de stationnement. (⇒ 8.10)
• Laisser le moteur à combustion et le silencieux refroidir complètement.

Pour les travaux d'entretien et de réparation suivants, se reporter à la notice d'utilisation du moteur à combustion :

• Remplacer le filtre à air.
• Indications sur l'huile moteur (type, quantité d'huile moteur, etc.).
• Contrôler et remplacer la bougie d'allumage.
• Remplacer le filtre à carburant.
• Nettoyer le moteur à combustion.

14.1 Plan d'entretien

Respecter exactement toutes les indications figurant dans le plan d'entretien.

Le non-respect du plan d'entretien peut entraîner des dommages considérables sur l'appareil.

Remarque

Si l'appareil est soumis à des contraintes élevées, notamment en cas d'utilisation par des professionnels, des intervalles d'entretien plus courts que ceux indiqués sont nécessaires. En outre, des conditions extérieures extrêmes comme un sol sablonneux ou rocailleux, de la poussière, etc. peuvent aussi conduire à des intervalles d'entretien plus courts que ceux figurant dans le manuel d'utilisation.

Confier l'appareil à un revendeur spécialisé pour une inspection tous les 100 heures de service ou une fois par an. STIHL recommande de s'adresser à un revendeur spécialisé STIHL.

Travaux d'entretien avant chaque mise en service :

Il est important de connaître l'état de l'appareil afin de garantir un fonctionnement sûr et performant, tout en évitant les dysfonctions.

Les contrôles suivants sont donc nécessaires avant chaque démarrage (contrôle visuel):

• Pression de gonflage. ( 14.9)
• Usure et endommagements des pneumatiques.
• Étanchéité des conduits de carburant.
• Niveau d'huile moteur (voir la notice d'utilisation du moteur). Niveau de carburant.
• État général de l'appareil et du plateau de coupe. Les capots de protection en particulier doivent être contrôlés pour s'assurer qu'ils ne serontient aucun dommage. Fixation solide des vis.

Éviter tout endommagement de l'appareil!

Éliminer tous les dépôts présents sur la partie supérieure du plateau de coupe afin d’empêcher une accumulation de matières organiques sèches et donc inflammables.

- Nettoyage de l'appareil (plateau de coupe, canal d'éjection) et des éventuels équipements. - Tenir compte des indications relatives au nettoyage du moteur à combustion (voir la notice d'utilisation du moteur à combustion). - Nettoyer la transmission, la débarrasser des brins d'herbe ou autres saletés.

Travaux d'entretien au bout des 10 premières heures de service (première mise en service):

• Il est recommandé de confier l'appareil à un revendeur spécialisé pour inspection.

STIHL recommande de s'adresser à un revendeur spécialisé STIHL.

Travaux d'entretien toutes les 25 heures de service :

• Contrôle de la fixation de la lame et de son tranchant, tenir compte de la limite d'usure de la lame de coupe.

Travaux d'entretien toutes les 50 heures de service :

Graissage général. - Contrôler la position de montage du plateau de coupe. (⇒ 14.8)

Travaux d'entretien toutes les 100 heures de service :

• Remplacement de la lame de coupe.
• Confier l'appareil à un revendeur spécialisé pour l'inspection. STIHL recommande de s'adresser à un revendeur spécialisé STIHL.

Remarque

Lors de l'inspection par le revendeur spécialisé, le fonctionnement du frein est contrôlé et son entretien est effectué si nécessaire. De plus, tous les travaux d'entretien nécessaires au niveau de la transmission sont effectués.

14.2 Nettoyage de l'appareil

Eviter tout endommagement de l'appareil! Ne jamais nettoyer au jet d'eau (nettoyeur haute pression) les pièces du moteur, les joints, les composants électriques (batterie, faisceau de câbles, etc.) et les emplacements de palier. Cela pourrait endommager l'appareil et entraîner des réparations très onéreuses.

Ne pas utiliser de détergents agressifs. Ces détergents risquent d'endommager les matières plastiques et les métaux, ce qui peut compromettre le fonctionnement de votre appareil STIHL. S'il n'est pas possible d'éliminer les saletés avec de l'eau, une brosse ou un chiffon, STIHL recommande d'utiliser un produit de nettoyage spécial (p. ex. un nettoyant spécial STIHL).

Toujours démonter le plateau de coupe pour les travaux de nettoyage et d'entretien.

Couper le moteur à combustion. ( 12.3) - Serrer le frein de stationnement. (⇒ 8.10) - Retirer la clé de contact et la conserver en lieu sûr. - Démonter le plateau de coupe. (⇒ 13.1) - Éliminer les brins d'herbe accrochés au carter du plateau de coupe avec un bout de bois. Nettoyer la partie inférieure du plateau de coupe avec une brosse et de l'eau.

Lors du nettoyage de la partie supérieure du plateau de coupe, veiller à ne pas laisser d'eau tomber sur la courroie trapézoidale et la courroie crantée – ne jamais diriger de jet d'eau vers les ouvertures des capots. Nettoyer le canal d’éjection démunté à l’écart de l’appareil, avec une brosse et de l’eau. - Retirer les brins d’herbe du plateau de coupe (partie supérieure et inférieure), du compartiment moteur et de la transmission. Nettoyer les ailettes de refroidissement du moteur à combustion et de la transmission. - Nettoyer les lames de coupe à l’eau avec une brosse - pour éliminer les salissures, ne taper en aucun cas sur les lames de coupe (avec un marteau p. ex.). - Déposer le bac de ramassage et le nettoyer à l’écart de l’appareil à l’eau courante et à l’aide d’une brosse. (⇒ 12.10)

14.3 Nettoyage du capteur de niveau de remplissage (bac de ramassage)

Le capteur de niveau de replissage (bac de ramassage) risque de se salir lors de la tonte d'un gazon humide ou mouillé. Cela se traduit par un fonctionnement restreint. Par mesure de prévention, nettoyer le capteur du niveau de replissage après chaque tonte ou à chaque nettoyage du canal d'éjection.

Couper le moteur à combustion. 12.3 - Retirer la clé de contact et la conserver en lieu sûr.

• Serrer le frein de stationnement. (⇒ 8.10)
• Déposer le bac de ramassage. (⇒ 12.10)

Encocher le capteur de niveau de replissage (bac de ramassage) (1) en appuyant légèrement. Il doit alors se déplacer facilement et l'interrupteur doit émettre un léger « clic »

Une fois que le capteur de niveau de replissage est relâché, il doit remonter automatiquement à sa position initiale.

• S'il manque de mobilité ou en cas d'encrassement, nettoyer le capteur du niveau de replissage avec précaution à l'aide d'une brosse – ne pas utiliser d'eau.

14.4 Contrôle des dispositifs de sécurité

Risque de blessures! Contrôle des dispositifs de sécurité uniquement depuis le siège du conducteur. Lors de cette opération, aucune autre personne, en particulier des enfants ou des animaux, ne doivent se tenir à proximité. Les fonctions de tous les dispositifs de sécurité doivent être contrôlées une fois par mois minimum. Après une interruption prolongée de l'utilisation, en cas d'utilisation peu fréquente de l'appareil ou après des réparations, contrôlez systématiquement tous les dispositifs de sécurité avant de réutiliser l'appareil.

Contrôle du contacteur de frein :

S'asseoir sur le siège du conducteur. - Monter le bac de ramassage. (⇒ 12.10) Couper le moteur à combustion et le laisser s'arrêter. - Débrayer le plateau de coupe. (⇒ 8.3) - Ne pas actionner la pédale de frein ni serrer le frein de stationnement. - Tourner la clé de contact en position « Démarrer le moteur à combustion ». (⇒ 8.1)

Quand le contacteur de freinage fonctionne, il est impossible de démarrer le moteur à combustion.

Contrôle du contacteur de plateau de coupe :

S'asseoir sur le siège du conducteur.

Appuyer sur la pédale de frein jusqu'en butée et la maintenir enfoncée. ( 8.9) - Embrayer le plateau de coupe. ( 8.3) - Tourner la clé de contact en position « Démarrer le moteur à combustion ». (8.1)

Contrôle du contacteur de siège :

S'asseoir sur le siège du conducteur. - Démarrer le moteur à combustion et le faire tourner au régime maximal. ( 12.2), ( 8.2) - Embrayer le plateau de coupe. ( 8.3) - Délester le siège du conducteur en se levant lentement et avec précaution. Ne pas descendre du siège!

Contrôle du contacteur du bac de ramassage :

S'asseoir sur le siège du conducteur. - Démarrer le moteur à combustion et le faire tourner au régime maximal. ( 12.2), ( 8.2) - Embrayer le plateau de coupe. ( 8.3) - Basculer le bac de ramassage vers le haut (le vider) depuis le siège du conducteur, à l'aide du levier de vidage du bac de ramassage. ( 12.9)

Si le contacteur du bac de ramassage fonctionne, le moteur à combustion s'arrête et le plateau de coupe est débrayé.

Contrôle de l'interrupteur de sécurité pour toute en marche en arrêté :

• Prendre place sur le siège du conducteur - ne pas actionner l'interrupteur de sécurité pour toute en marche arrière.
• Démarrer le moteur à combustion (12.2) et le faire tourner au régime maximal. (8.2)
• Embrayer le plateau de coupe. ( 8.3)
• Sélectionner le sens de marche arrêt et démarrer. (⇒ 8.5)

Lorsque l'interrupteur de sécurité pour toute en marche en arrêté fonctionne, le plateau de coupe est débrayé au bout d'une seconde.

14.5 Démontage du canal d'éjection

Pour nettoyer le canal d'éjection plus facilement, il est possible de le démonter sans outil supplémentaire.

Couper le moteur à combustion. ( 12.3) - Retirer la clé de contact et la conserver en lieu sûr. - Serrer le frein de stationnement. (⇒ 8.10) - Déposer le bac de ramassage. (⇒ 12.10)

Desserrer et déposer la molette de fermeture (1). Extraire le canal d'éjection (2).

Éviter tout endommagement de l'appareil!

Remonter le canal d'éjection immédiatement après le nettoyage, afin de ne pas l'oublier.

Éviter tout endommagement de l'appareil!

Lors de l'insertion du canal d'éjection, faire attention à ce qu'il passe de tous les côtés par l'ouverture du canal d'éjection du plateau de coupe.

Remarque

Contrôler également le capteur de niveau de remplissage (bac de ramassage) à chaque nettoyage ou chaque montage du canal d'éjection et le nettoyer si nécessaire.

Couper le moteur à combustion.

• Retirer la clé de contact et la conserver en lieu sûr.
• Serrer le frein de stationnement. (⇒ 8.10)
• Déposer le bac de ramassage. (⇒ 12.10)
• Sélectionner la hauteur de coupe minimum.

Insérer le canal d'éjection (1) jusqu'en butée et le positionner sur le plateau de coupe par l'ouverture du canal d'éjection. Visser la molette de fermeture (2) et la serrer.

Risques de blessures!

Travailler uniquement avec des gants. Si vous ne disposez pas de tous les accessoires ou de toutes les connaissances nécessaires, adressez-vous systématiquement à un spécialiste (STIHLC recommende les revendeurs agreés STIHLC).

STIHL recommande d'utiliser les pièces de rechange d'origine STIH.

Ne jamais toucher la lame de coupe tant qu'elle ne s'est pas immobilisée.

Toujours placer le plateau de coupe sur une surface non glissante.

Intervalle d'entretien :

Toutes les 25 heures de service

Travaux d'entretien :

• Contrôler les limites d'usure de la lame de coupe.
• Affûter la lame de coupe si nécessaire. Si la qualité de la tonte baisse, la lame doit être réaffûtée.

Risques de blessures!

Une lame de coupe usée risque de rompre et d'entraîner des blessures graves. Respecter impérativement les consignes d'entretien des lames. L'usure des lames de coupe varie sensiblement en fonction du lieu et de la durée d'utilisation. En cas d'utilisation de l'appareil sur un sol sablonneux ou bien d'utilisation fréquente par temps sec, les lames de coupe sont plus fortement sollicitées et s'usent plus vite que la moyenne.

Attention!

Lors du remplacement de la lame de coupe, remplacer également systématiquement la vis de fixation de la lame et la rondelle d’arrêt.

STIHL recommande de démonter le plateau de coupe pour contrôler les limites d'usage. Si une plateforme de levage adéquate est disponible, il est aussi possible de contrôler les limites d'usure de la lame de coupe sans démonter le plateau de coupe.

• Démonter le plateau de coupe. (⇒ 13.1) Nettoyer soigneusement le plateau de coupe et la lame de coupe.

Positionnement correct du plateau de coupe en vue du contrôle :

Poser le plateau de coupe (1) contre un mur et l'empêcher de glisser avec le pied.

Épaisseur de la lame :

Contrôler l'épaisseur de la lame de coupe (1) à plusieurs endroits à l'aide d'un pied à coulisse. La lame doit avoir partout l'épaisseur minimale A.

A>2.5mm

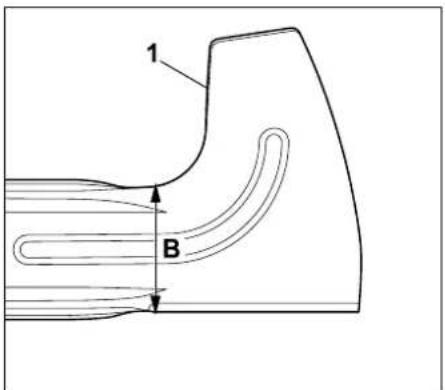

Largeur de la lame :

Contrôler la largeur de la lame de coupe (1) à l'emplacement indiqué sur la figure, à l'aide d'un pied à coulisse. La lame de coupe doit avoir la largeur minimale B.

B>65mm

Risques de blessures!

Une fois les limites d'usure atteintes ou dépassées, il est nécessaire de remplacer la lame de coupe pour des raisons de sécurité.

Démontage de la lame

• Démonter le plateau de coupe. (13.1)
• Poser le plateau de coupe contre un mur et l'empêcher de glisser.

Desserrer et dévisser la vis de fixation de la lame (1) à l'aide d'une clé plate de 17 (non fournie avec l'appareil). Retirer la vis de fixation de la lame (1) avec la rondelle d'arrêt (2). Retirer la lame de coupe.

Risques de blessures!

Porter systématiquement des lunettes de protection et des gants pendant l'affutage.

Aiguiser la lame de coupe en respectant les points suivants :

• Refroidir la lame pendant l'affûtage, par exemple avec de l'eau. La lame ne doit pas bleuir car cela réduirait sa puissance de coupe.
• Affûter la lame de coupe uniformément afin de prévenir tout voile pouvant entraîner des vibrations.
• Respecter impérativement l'angle de coupe de.
• Tenir compte des limites d'usure pendant l'affutage.

Risques de blessures!

Une lame de coupe doit être remplaçée si elle est fendue, a des entailles ou si les indications figurant au chapitre « Contrôle des limites d'usure » ne sont plus respectées.

Contrôle de l'équilibre de la lame de coupe

Insérer le tournevis (1) dans l'alésage central.

Si la lame de coupe (2) n'est pas équilibrée, elle doit être équilibrée comme indiquée sur la figure.

Risques de blessures!

Si la lame de coupe ne peut être équilibrée, la procédure « Affutage de la lame de coupe » doit être répétée jusqu'à ce que la lame de coupe soit équilibrée.

La lame de coupe doit être équilibrée exclusivement grâce à l'affutage du tranchant de la lame.

Risques de blessures!

Avant le montage, vérifier que la lame de coupe ne présente aucun dommage (fissures ou entailles) et contrôler l'usure.

Les lames de coupe endommagées ou usées doivent être remplacées.

Remplacer la rondelle d'arrêt à chaque montage de la lame.

Fixer en plus la vis de fixation de la lame avec du Loctite 243.

Respecter scrupuleusement le couple prescrit de la vis de fixation de la lame, car il est d'une importance primordiale pour la bonne fixation de l'outil de coupe.

• Monter la lame de coupe avec les ailettes orientées vers le haut (dirigées vers le plateau de coupe).

Mettre en place la lame de coupe (1), visser la vis de fixation de la lame (2) avec la rondelle d'arrêt (3) (faire attention au côté bombé de la rondelle d'arrêt) et la serrer au couple prescrit.

Couple de serrage de la vis de fixation de la lame :

65-70Nm

Intervalle d'entretien :

Toutes les 50 heures de service et à chaque fois que cela est nécessaire (p. ex. après des chocs contre le plateau de coupe ou si la qualité de coupe est mauvaise).

Une pression de gonflage uniforme est indispensable pour contrôler la position de montage correcte. Par conséquent, avant de contrôler la position de montage, contrôler la pression de gonflage de tous les pneumatiques et la corriger si nécessaire. ( 14.9)

Le plateau de coupe se trouve en position de montage correcte quand il se situe à l'avant légèrement plus bas qu'à l'arrière.

• Placer l'appareil sur un sol plat. Couper le moteur à combustion. ( 12.3)
• Serrer le frein de stationnement. (⇒ 8.10) Retirer la clé de contact et la conserver en lieu sûr.
• Sélectionner la hauteur de coupe minimum. (⇒ 8.11)

Mesurer la différence de hauteur A.

A=10mm

14.9 Pression de gonflage

Une pression de gonflage correcte est une condition indispensable pour l'alignement du plateau de coupe et pour obtenir ensuite une coupe nette.

D'autre part, si la pression de gonflage est trop élevée, le gazon risque d'être abimé par les roues.

Dévisserez le bouchon sur la valve (1).

• À l'aide d'une pompe à air ajustée munie d'un manomètre, régler les pressions de gonflage suivantes.

Pneumatiques avant :

0,9-1,2 bar

Pneumatiques arrière :

0,7-1,0 bar

14.10 Remplacement des roues

En cas de dommages (trou, fissures, entailles, etc.) sur les roues, démonter la roue endommagée et l'amener à un revendeur spécialisé.

Risques de blessures!

Avant de soulever l'appareil, toujours le bloquer pour l'empêcher de se déplacer.

Au moment de soulever l'appareil, tenir compte de son poids élevé (se reporter au chapitre « Caractéristiques techniques »). (21.)

Si nécessaire, soulever l'appareil avec l'aide d'une seconde personne ou au moyen d'un cric (non fourni avec l'appareil).

Le frein n'agit que sur les roues arrière ; en cas de soulèvement de l'axe arrière, il est donc nécessaire de prendre en plus des mesures adéquates pour empêcher l'appareil de se déplacer.

Éviter tout endommagement de l'appareil

Au moment de caler l'appareil, veiller à ce qu'il repose sur le support uniquement avec l'axe ou avec le panneau arrêté.

Soulever l'appareil uniquement au niveau de composants adaptés (châssis, pare-chocs, jantes, axe, p. ex.). Ne jamais soulever ou caler l'appareil au niveau de pièces en plastique.

• Placer l'appareil sur une surface plane et stable. Couper le moteur à combustion. ( 12.3)
• Serrer le frein de stationnement. (⇒ 8.10)
• Retirer la clé de contact et la conserver en lieu sûr.

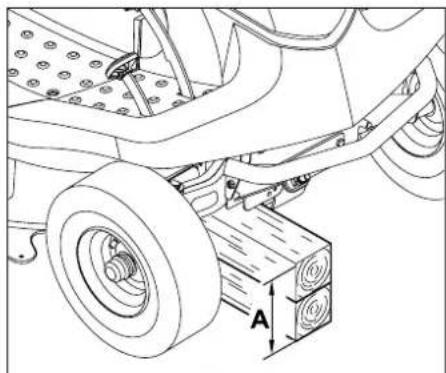

Axe avant :

A > 200 mm

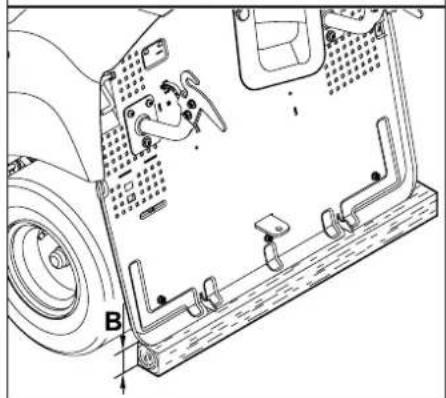

Axe arrriere :

B>120mm

Démontage de la roue

Retirer le cache (1). Déposer le circlip (2) à l'aide d'un tournevis. Retirer la grande rondelle (3) de l'axe de roues avec la roue (4).

Lors du démontage des roues arrière, veiller à ne pas perdre les disques d'entraînement (clavettes).

Montage de la roue

Avant le montage des roues arrière, vérifier que les disques d'entraînement (clavettes) se trouvent bien dans la rainure de l'axe de roues des deux côtés.

Avant le montage des roues, respecter les points suivants :

Enlever les salles des de l'axe de roues. - Recouvrir légèrement l'axe de roues de graisse avant le montage de la roue.

Mettre en place les clavettes (5) dans l'axe de roues arrière. Glisser la roue (4) avec la grande rondelle (3) sur l'axe de roues.

Enclencher le circlip (2) dans la fente de l'axe de roues. Placer le cache (1) sur l'axe de roues.

Ouverture du compartiment de rangement :

Couper le moteur à combustion et le laisser refroidir. (12.3) - Retirer la clé de contact et la conserver en lieu sûr. - Serrer le frein de stationnement. (⇒ 8.10) - Tirer le levier de réglage du siège du conducteur vers le haut et mettre le siège du conducteur dans la position la plus en avant (vers le volant) ou le relever.

Dévisser les vis (1) dans le sens inverse des aiguilles d'une montre.

Relever le compartiment de rangement (2) vers l'avant (en direction du siège du conducteur).

Fermeture du compartiment de rangement :

Fermer le compartiment de rangement (1). Enfoncer légèrement les vis (2) vers le bas et les maintenir enfoncées. Serrer les vis (2) dans le sens des aiguilles d'une montre (d'env.).

14.12 Capot du moteur à combustion

Le capot du moteur à combustion peut être relevé pour les travaux d'entretien et de nettoyage du moteur. Il y a suffisamment de place pour ces travaux lorsque le capot est relevé.

Avant de relever le capot

Positionner l'appareil sur un sol plat et ferme. Couper le moteur à combustion. ( 12.3) - Retirer la clé de contact et la conserver en lieu sûr. - Serrer le frein de stationnement. (⇒ 8.10) - Démonter le bac de ramassage. (⇒ 12.10) - Démonter le canal d'éjection. (⇒ 14.5) - Laisser le moteur à combustion refroidir complètement. - Démonter le plateau de coupe. (⇒ 13.1)

Danger de pincement!

Avant de détacher la tige de réglage de la hauteur de coupe, veiller à ce que rien ne se trouve directement sous le plateau de coupe (doigt, main, pied, etc.).

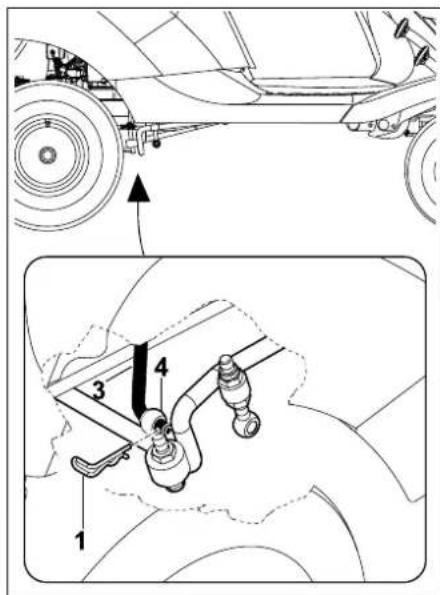

Extraire la goupille fendue (1) sur le côté droit de la suspension arrière du plateau de coupe (4). Déatcher la tige de réglage de la hauteur de coupe (3) de la suspension arrière du plateau de coupe (4).

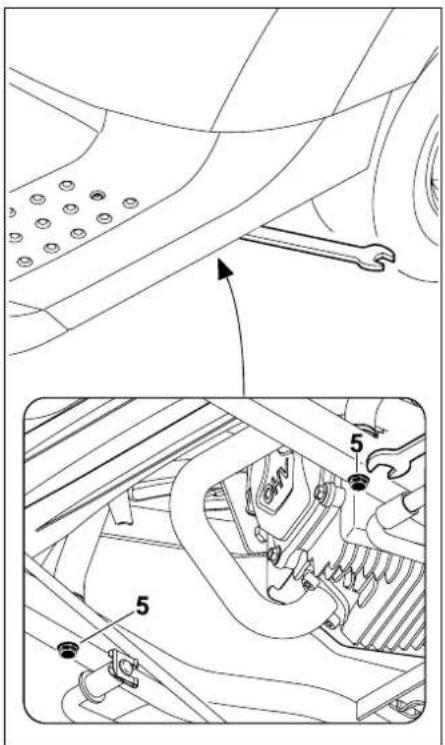

Desserrer les vis (5) jusqu'à ce qu'elles tournent librement.

Sécurité perte!

Les vis ne peuvent pas être retirées une fois desserrées.

Risques de blessures!

Toujours relever le capot entiement jusqu'en butée pour que le dispositif à crans s'enclenche sur le chassis. Ceci permet d'empêcher le capot du moteur à combustion de se refermer automatiquement.

Relever le capot du moteur à combustion (6) jusqu'en butée. Veiller à ce que le dispositif à crans (7) s'enclenche correctement sur le châssis.

Risque de pincement!

Avant de procéder à la fermeture, veiller à ce qu'aucune partie du corps ne puisse être coincée. Fermer le capot lentement et avec précaution.

Pousser légèrement le capot du moteur à combustion (6) vers l'avant et le maintenir. Déverrouiller (soulever) le dispositif à crans (7) et abaisser lentement le capot (6).

Insérer les deux vis (5) et les serrer à fond. Couple : 20 - 25 Nm

Insérer la tige de réglage de la hauteur de coupe (3) dans l'alésage de la suspension du plateau de coupe (4). Mettre en place la goupille fendue (1).

• Monter le plateau de coupe. (⇒ 13.2)
• Monter le canal d'éjection. (⇒ 14.6) Accrocher le bac de ramassage. (⇒ 12.10)

14.13 Contrôle du niveau de remplissage d'huile moteur

• Placer l'appareil sur une surface plane et droite. Couper le moteur à combustion. ( 12.3)
• Serrer le frein de stationnement. (⇒ 8.10)
• Laisser refroidir le moteur à combustion. Ouvrir le compartiment de rangement. ( 14.11)
• Contrôler le niveau de remplissage conformément à la notice d'utilisation du moteur à combustion; faire l'appoint d'huile moteur le cas échéant. (⇒ 14.14)

Risque de brûlures causées par l'huile moteur chaude!

Avant de faire l'appoint d'huile moteur ou avant une vidange d'huile, laisser refroidir le moteur à combustion.

Pour de plus amples informations sur l'huile moteur et la quantité d'huile nécessaire, se reporter à la notice d'utilisation du moteur à combustion. Mettre l'huile usagée au rebut conformément à la législation en vigueur.

Intervalles de vidange :

Les intervalles de vidange d'huile recommandés sont indiqués dans la notice d'utilisation du moteur à combustion.

Vidange de l'huile moteur :

Couper le moteur à combustion et le laisser refroidir / tiédir. ( 12.3) - Serrer le frein de stationnement. (⇒ 8.10) - Démonter le canal d'éjection. (⇒ 14.5) Ouvrir le compartiment de rangement. (14.11)

• Vidanger l'huile moteur par la soupape de vidange d'huile (au-dessus de la roue arrière droite) conformément à la notice d'utilisation du moteur à combustion.

Plein d'huile moteur :

Faire le plein d'huile moteur conformément à la notice d'utilisation du moteur à combustion. Utiliser un entonnoir ajustable et un tuyau (non fournis avec l'appareil). - Fermer le compartiment de rangement (14.11) et monter le canal d'éjection (14.6).

14.15 Robinet d'alimentation en carburant

L'ouverture et la fermeture du robinet d'alimentation en

carburant permet de libérer ou d'interrompre le flux de carburant dans la conduite de carburant.

Le robinet d'alimentation en carburant est placé derrière la roue arrière gauche.

Couper le moteur à combustion. ( 12.3) - Serrer le frein de stationnement. (⇒ 8.10)

Le robinet d'alimentation en carburant (1) s'ouvre et se ferme en tournant la valve de réglage (2).

14.16 Démontage du cache de colonne de direction

Couper le moteur à combustion. ( 12.3) - Serrer le frein de stationnement. (⇒ 8.10) - Retirer la clé de contact et la conserver en lieu sûr.

Enfoncer réglement les deux ergots (1) vers l'intérieur et les maintenir enfoncés. Tirer le cache de colonne de direction (2) par le bas et le déposer.

14.17 Montage du cache de colonne de direction

Couper le moteur à combustion. 12.3 - Serrer le frein de stationnement. (8.10) - Retirer la clé de contact et la conserver en lieu sûr.

Mettre en place le cache (1) dans le tableau de bord (2) par le bas. À cet effet, placer d'abord le cache au niveau du tableau de bord, puis l'enfoncer dans sa position finale.

Veiller à ce que les guidages (3) soient bien positionnés à l'intérieur du couvercle noir et du tableau de bord. Les crochets (4) doivent s'enclencher dans l'aile (5).

Risque d'incendie!

Les fusibles ne doivent jamais être pontés avec un fil ou un filin. Ne jamais utiliser de fusibles présentant une autre capacité de charge que celle indiquée (ampères).

Si un nouveau fusible grille en peu de temps, il est possible que cela soit du à un dysfonctionnement (un court-circuit p. ex.). Demander conseil à un revendeur spécialisé. STIHJ recommande de s'adresser à un revendeur spécialisé STIHJ.

Couper le moteur à combustion. ( 12.3) - Serrer le frein de stationnement. (⇒ 8.10) - Retirer la clé de contact et la conserver en lieu sûr. - Démonter le cache de colonne de direction. (⇒ 14.16)

Débrancher les fusibles enchâssables (1). Contrôler visuellement si le fil entouré de plastique (2) est endommagé (grillé). Si le fil (2) est endommagé, remplacer le fusible.

Fusible principal :

Courant nominal : 150 A

Ouvrir le couvercle (1) en poussant légèrement les languettes (2) vers l'arrière.

Effectuer un contrôle visuel pour voir si le fusible (3) est endommagé (grillé). En cas de besoin, faire remplacer le fusible (3) par un revendeur spécialisé. STIHL recommande de s'adresser à un revendeur spécialisé STIHL.

Refermer le couvercle.

Risques de blessures!

Lors du débranchement de la batterie, toujours débrancher le câble négatif noir (-) en premier et le câble positif rouge (+) ensuite! Lors du branchement de la batterie, toujours brancher le câble positif rouge (+) en premier.

La batterie ne nécessite aucun entretien et doit être replacée uniquement en cas de dommages ou est démontée en cas de pause prolongée (hivernage p. ex.).

Déposer la batterie avant la mise au rebut de l'appareil.

Ne pas jeter la batterie avec les ordures ménagères, mais la remettre au revendeur spécialisé ou à un centre de collecte des déchets spéciaux.

Couper le moteur à combustion. 12.3 - Serrer le frein de stationnement. (⇒ 8.10) - Retirer la clé de contact et la conserver en lieu sûr. - Démonter le cache de colonne de direction. (⇒ 14.16)

Débranchement de la batterie :

Devisser l'écrou (1) du câble de raccordement noir (2) à l'aide de deux clés plates (clé de 8). Retirer la vis, les rondelles, la rondelle élastique et l'écrou. Déposer le câble de raccordement (2) du pôle négatif (-) de la batterie.

Retirer le cache (3). Devisser l'écrou (4) du câble de raccordement rouge (5) à l'aide de deux clés plates (clé de 8). Retirer la vis, les rondelles, la rondelle élastique et l'écrou. Déposer le câble de raccordement (5) du pôle positif (+).

• Déposer la batterie si nécessaire. (⇒ 14.20)
• Revisser les vis, les rondelles, les rondelles élastiques et les écrous sur le pôle négatif (-) et le pôle positif (+) de la batterie pour ne pas les perdre.
• Monter le cache de colonne de direction si nécessaire. (⇒ 14.17)

Branchement de la batterie :

• Contrôler la tension de la batterie avant le montage. Lorsque la tension minimale n'est pas atteinte, recharger entièrement la batterie à l'aide d'un chargeur de batterie avant le montage. Tension minimale : 11,5 V
• Reposer la batterie. (⇒ 14.20)
• Si nécessaire, déposer la vis, la rondelle et l'écrou de la batterie.

Risque d'incendie!

Respecter impérativement le couple prescrit. Veiller à monter le câble de raccordement à angle droit par rapport au pôle positif de la batterie et à bien serrer les raccords vissés au niveau des pôles afin d'éviter tout dommage du à la formation d'étincelles.

Placer la borne de raccordement du câble de raccordement rouge (4) à angle droit sur le pôle positif (+) de la batterie. Visser le câble de raccordement à l'aide de la vis (5), des rondelles (6), de la rondelle élastique (8) et de l'écrou (7) - utiliser deux clés plates (clé de 8). Couple: 6 - 8 Nm

Risque d'incendie!

Veiller à monter le câble de raccordement à angle droit par rapport au pôle positif de la batterie.

Le capuchon doit recouvrir entièrement la zone de contact afin d'éviter tout dommage du à la formation d'étincelles.

Placer le capuchon (3) sur la zone de contact (A).

Placer la borne de raccordement du câble de raccordement noir (2) au pôle négatif (-) de la batterie. Visser le câble de raccordement à l'aide de la vis (5), des rondelles (6), de la rondelle élastique (8) et de l'écrou (7) - utiliser deux clés plates (clé de 8). Couple: 6 - 8 Nm

Dépose de la batterie :

• Démonter le cache de colonne de direction. (⇒ 14.16)
• Débrancher la batterie. (⇒ 14.19)

Détacher l'agrafe de maintien (1) et retirez la batterie (2).

• Accrocher l'agrafe de maintien.
• Monter le cache de colonne de direction. (⇒ 14.17)

Repose de la batterie :

• Démonter le cache de colonne de direction. (⇒ 14.16)

Mettre en place la batterie (1) et accrocher l'agrafe de maintien (2).

• Brancher la batterie. (⇒ 14.19)
• Monter le cache de colonne de direction. (⇒ 14.17)

Risques de blessures!

Pour recharger la batterie à l'aide d'autres chargeurs, la batterie doit être déposée.

Tenir compte des indications figurant sur la fiche accompagnant la batterie et le chargeur.

Couper le moteur à combustion. 12.3 Retirer la clé de contact et la conserver en lieu sûr. - Déposer la batterie (⇒ 14.20) et la recharger à l'aide d'un chargeur correspondant.

14.22 Graissage

Avec de la graisse du commerce, graisser les deux fuseses avant par le biais des graisseurs situés sur l'axe avant.

Graissage :

Couper le moteur à combustion. 12.3 - Retirer la clé de contact et la conserver en lieu sûr. - Serrer le frein de stationnement. (⇒ 8.10) - Délester (lever) l'axe avant à l'aide d'un support. (⇒ 14.10) Nettoyer les graisseurs.

À l'aide d'une pompe à graisse (non fournie avec l'appareil), appliquer de la graisse des deux côtés via les graisseurs (1) jusqu'à ce que la graisse commence à ressortir des fûtes d'axe.

Enlever l'excédent de graisse. - Retirer le support de l'axe avant.

14.23 Moteur à combustion

Respecter les consignes d'utilisation et d'entretien figurant dans la notice d'utilisation du moteur.

S'assurer en particulier que le niveau d'huile est toujours suffisant, respectant les intervalles de vidange d'huile moteur et de remplacement du filtre à air pour garantir une longue durée de vie de l'appareil.

14.24 Transmission

La transmission ne nécessite pas de travaux d'entretien de la part de l'utilisateur.

Les travaux d'entretien relatifs à la transmission sont réalisés par le revendeur spécialisé lors de l'inspection de l'appareil.

14.25 Rangement de l'appareil

• Ranger l'appareil hors de portée des enfants et de personnes non autorisées, dans une pièce propre et sèche.
• Réparer systématiquement les éventuels défauts de l'appareil avant de le remettre pour qu'il reste dans un état ne représentant aucun danger. Refermer le robinet d'alimentation en carburant. (14.15) Retirer et ranger la clé de contact afin qu'aucune personne non autorisée n'y ait accès, en particulier des enfants.

14.26 Hivernage

Nettoyer soigneusement toutes les pièces extérieures du moteur et de l'appareil, en particulier les ailettes de refroidissement. - Bien huiler ou graisser toutes les pièces rotatives. Vider le réservoir à carburant et le carburateur (en laissant tournir le moteur par exemple). - Serrer le frein de stationnement. (⇒ 8.10) - Respecter les instructions de la notice d'utilisation du moteur. - Vidanger l'huile moteur (voir la notice d'utilisation du moteur). (⇒ 14.14) - Débrancher la batterie. (⇒ 14.19) - Stocker la batterie chargée entièrement dans une pièce fraîche et au sec.

14.27 Après une longue période d'inutilisation (hivernage)

• Contrôler la tension de batterie. Si la tension minimale n'est pas atteinte, recharger entièrement la batterie à l'aide d'un chargeur de batterie avant le montage. Tension minimale: 11,5 V
• Mettre la batterie en place et la brancher. (⇒ 14.20)
• Contrôler la pression de gonflage des pneus. (⇒ 14.9)
• Contrôler le niveau de carburant et faire l'appoint si nécessaire.
• Vidanger l'huile moteur si nécessaire. (⇒ 14.14)
• Contrôler le niveau de remplissage d'huile moteur et faire l'appoint si nécessaire. (⇒ 14.13)

Risques de blessures!

Avant le transport, tirez attentivement et respectez le chapitre « Consignes de sécurité », en particulier le sous-chapitre « Transport du tracteur de pelouse ». ( 4.) ( 4.3) Franchir les rampes de chargement lentement et avec extrême précaution en faisant attention à ce que les roues ne dépassent pas latéralement des rampes de chargement - Risque de chute! Ne pas changer brusquement de vitesse ou de direction.

L'appareil ne doit être transporté sur la voie publique qu'à l'aide d'un véhicule approprié ou d'une remorque! Ne pas le remorquer!

• Sélectionner la hauteur de coupe maximale avant le chargement. (⇒ 12.6)
• Soutenir la remorque à l'avant afin qu'elle ne puisse pas basculer en raison du poids de l'appareil. Pour le chargement, utiliser un dispositif de levage approprié ou des rampes de chargement adéquates et stables d'une largeur suffisante.
• Positionner les rampes de chargement et les fixer de façon sûre - teni
• Sélectionner la hauteur de coupe minimale après le chargement. (→ 12.6) Couper le moteur a combustion. ( 12.3)
• Déplacer l'appareil vers l'avant jusqu'à ce que le pare-chocs touche la ridelle de la remorque ou le hayon du véhicule.
• Serrer le frein de stationnement. (⇒ 8.10) Refermer le robinet d'alimentation en carburant. ( 14.15)
• À l'aide de fixations appropriées (sangles, cordes, etc.), fixer et sécuriser l'appareil au niveau du pare-chocs avant contre la ridelle de la remorque ou le hayon du véhicule.
• Placer également des cales (non fournies avec l'appareil) au niveau des roues pour éviter tout déplacement involontaire.

16. Pièces de rechange courantes

Lame de coupe : 6140 702 0100

Vis de fixation de la lame : 9010 345 2430

Rondelle bombée: 0000 702 6600

Les éléments de fixation de la lame de coupe (vis de fixation de la lame p. ex.) doivent être remplacés en cas de changement ou de montage de la lame. Les pièces de rechange sont disponibles auprès des revendeurs spécialisés STIHL.

17. Accessoires

D'autres accessoires sont disponibles pour l'appareil.

Pour de plus amples informations, contacter votre revendeur spécialisé STIHL, consulter le site Internet (www.stihl.com) ou le catalogue STIHL.

Pour des raisons de sécurité, seuls les accessoires homologués par STIHL doivent être utilisés avec l'appareil.

18. Protection de l'environnement

Ne pas jeter les brins d'herbe à la poubelle, mais les composter. Les emballages, l'appareil et ses accessoires sont fabriqués en matériaux recyclables et sont à éliminer comme il se doit.

L’élimination sélective des déchets dans le respect de l’environnement contribue au recyclage des matières recyclables. Par conséquent, une fois la durée d’utilisation normale de l’appareil écoulée, amener celui-ci à un centre de collecte des déchets. Une élimination inappropriée peut nuire à la santé et polluer l’environnement.

Les déchets tels que l'huile usagée (huile moteur, huile de transmission), le carburant et les batteries doivent toujours être mis au rebut conformément à la législation. Respecter les dispositions locales!

Déposer la batterie avant la mise au rebut de l'appareil.

Ne pas jeter la batterie avec les ordures ménagères, mais la remettre au revendeur spécialisé ou à un centre de collecte des déchets spéciaux.

S'adresser au centre de recyclage local ou à votre revendeur spécialisé pour connaître la procédure correcte de mise au rebut.

STIHL recommande de s'adresser à un revendeur spécialisé STIHL.

19. Comment limiter l'usure et éviter les dommages

Remarques importantes relatives à la maintenance et à l'entretien du groupe de produits

Tracteur de pelouse à moteur à combustion (STIHL RT)

La société STIHL décline toute responsabilité en cas de dommages corporels ou matériels découlant du non-respect des consignes de sécurité, des instructions d'utilisation et d'entretien stipulées dans le manuel d'utilisation ou en cas d'utilisation de pièces rapportées ou de rechange non agréées.

Respecter impérativement les consignes suivantes pour éviter tout dommage et prévenir une usure rapide de votre appareil STIHL :

1. Pièces d'usure

Certaines pièces des appareils STIHL sont sujettes à usure, même dans des conditions normales d'utilisation. Elles doivent être remplacées en temps voulu, en fonction du type et de la durée d'utilisation.

C'est notamment le cas des pièces suivantes :

Lame de coupe

• Bac de ramassage Courroie trapézoidale - Batterie Pneumatiques, roues Bougies d'allumage

2. Respect des consignes indiquées dans le présent manuel d'utilisation

Il est nécessaire d'utiliser, d'entretenir et d'entreposer soigneusement l'appareil STIHL conformément aux consignes du présent manuel d'utilisation. L'utilisateur est seul responsable des dommages entraînés par le non-respect des consignes de sécurité, d'utilisation et d'entretien.

Ceci s'applique notamment dans les cas suivants :

• Utilisation non conforme du produit.
• Utilisation de consommables non autorisés par STIHL (lubrifiants, essence et huile moteur, consulter les indications du constructeur du moteur à combustion).
• Modifications du produit non autorisées par STIHL.
• Utilisation d'outils ou d'accessoires qui ne sont pas autorisés, appropriés pour l'appareil ou qui sont de mauvaise qualité.
• Utilisation de l'appareil lors de manifestations sportives ou de concours.
• Dommages résultant d'une utilisation prolongée de l'appareil avec des pièces défectueuses.

3. Travaux d'entretien

Tous les travaux indiqués au chapitre « Entretien » doivent être effectués à intervalles réguliers.

Si l'utilisateur n'est pas en mesure d'effectuer lui-même ces travaux d'entretien, il devra les confier à un spécialiste.

STIHL recommande de confier les travaux d'entretien et les réparations exclusivement à un revendeur spécialisé STIHL.

Les revendeurs spécialisés STIHL bénéficient régulièrement de formations et d'informations techniques.

Si ces travaux ne sont pas effectués, cela peut entraîner des dommages dont l'utilisateur sera tenu responsable.

Cela concerne notamment :

• dommages dus à la corrosion ou autres dommages consécutifs causés par un stockage inapproprié. - endommagement de l'appareil du fait de l'utilisation de pièces de rechange de mauvaise qualité.
• dommages causés par le non-respect des intervalles d'entretien ou un entretien insuffisant, ou causés par des réparations ou des travaux d'entretien n'ayant pas été effectués chez un revendeur spécialisé.

20.1 Déclaration de conformité UE pour tracteur de pelouse STIHL RT 4082.1

STIHL Tirol GmbH

déclare sous sa seule responsabilité que

• Modèle : tracteur de pelouse

Marque: STIHL

• Type : RT 4082.1

Largeur de coupe:80cm

• N° de série : 6140

est en parfaite conformité avec les dispositions pertinentes des directives 2000/14/EC, 2006/42/CE, 2014/30/EU et 2011/65/EU, et a été mis au point et fabriqué conformément aux versions des normes suivantes, en vigueur à la date de production : EN ISO 14982, EN ISO 5395-1 et EN ISO 5395-3.

Organisme agréé impliqué : TÜV Rheinland LGA Products GmbH Tillystraße 2 90431 Nuremberg, Allemagne

Afin de déterminer les niveaux de puissance acoustique mesurés et garantis, une directive 2000/14/EC, figurant à l'annexe VIII.

RT 4082.1

Niveau de puissance acoustique mesuré : 99.7 dB(A)

Niveau de puissance acoustique garanti: 100 dB(A)

La documentation technique est conservée chez STIHL Tirol GmbH.

L'année de fabrication et le numéro de machine sont indiqués sur le tracteur de pelouse.

Lancement, 02/06/2021

STIHL Tirol GmbH

p. p.

Matthias Fleischer, Directeur de la Recherche et du Développement

p. p.

Sven Zimmermann, Directeur de la Qualité

20.4 Adresses des importateurs STIHL

UNIKOMERC d. o. o.

Bišće polje bb

88000 Mostar

Téléphone:[phone]

Fax: [phone]

UNIKOMERC - UVOZ d. o. o.

Sjedieste:

Amruseva 10, 10000 Zagreb

Prodaja:

Ulica Kneza Ljudevita Posavskog 56,

10410 Velika Gorica

Téléphone:[phone]

Fax: [phone]

SADAL TARIM MAKINELERI DIS

TICAREA. S.

21. Caractéristiques techniques

Type RT 4082.1

N° de série 6140

Moteur à combustion Moteur à combustion

moteur à combustion, modèle 4 temps

Moteur à combustion

section, type EVC4000

Cylindrée 452 cm

Puissance nominale

au régime nominal 8,2 kW - tr/min

Vitesse de sortie 2700 tr/min

Reservoir de

carburant 61

Dispositif de Démarrage électrique

démarrage - Clé de

contact

Type de batterie Plomb gel

Tension nominale 12V

Couple de la vis de

fixation de la lame 65-70 Nm

Traction

arrière

65-70Nm

marche avant

et arrête

réglables en

continue

Robinet d'alimentation

Roues avant 13x5.00-6

Pression de gonflage

flage des roues

avant 0,9-1,2 bar

Roues arrière 16x6.50-8

Pression de gonflage

flage des roues

arrière 0,7-1,0 bar

Largeur de coupe

Hauteur de coupe 35 - 90 mm

Contenance du bac

déramassage 250

Mesure conformément à la norme

Mesure conformément à la norme EN ISO 5395-3:

Niveau de pression

sonore sur le lieu de

Mesure conformément à la norme EN ISO 5395-3 EN 1032 :

Vibrations sur le

siège (vibrations)

transmises a

l'ensemble du corps)

aw 0,60 m/s2

Incertitude Kw 0,30 m/s²

Mesure conformément à la norme EN ISO 5395-3 EN 20643 :

Vibrations au

volant AHW 3,00 m/s²

Incertitude KHW 1,5 m/s²

Vibrations indiquées conformément à la norme EN 12096

Poids avec le plateau de coupe et le bac de ramassage vide : 204 kg

21.1 Dimensions

A=87cm

B=90cm

C=114cm

D=177cm

E=213cm

F=110cm

G=117cm

21.2 REACH

REACH désigne une directive CE relative à l'enregistrement, l'évaluation et l'autorisation de substances chimiques.

Les informations sur la conformité à la directive REACH (CE) N° 1907/2006 sont indiquées sous le lien www.stihl.com/reach.

Demander eventuellement conseil a un revendeur specialise, STIHL commande les revendeurs specialises STIHL. Voir le manuel d'utilisation du moteur a combustion.

Dysfonctionnement :

Le démarreur tourne, le moteur à combustion ne démarre pas.

Causes possibles :

• Le levier des gaz est en position MIN.
• Position de starter (levier des gaz) non sélectionnée.
• Le réservoir à carburant est vide.
• Le robinet d'alimentation en carburant est fermé. L'entrée de carburant est insuffisante. - La bougie d'allumage est encrassée ou endommagée. - L'écartement des électrodes est incorrect.
• Cosse de bougie d'allumage débranchée.
• Des tentatives répétées de démarrage ont noyé le moteur à combustion. - Filtre à air bouché. - Batterie pratiquement vide.

Solutions :

• Amener le levier des gaz en position de starter ou MAX. (⇒ 8.2)
• Placer le levier des gaz en position de starter. (⇒ 8.2)
• Faire l'appoint de carburant. - Ouvrir le robinet d'alimentation en carburant. ( 14.15)
• Contrôler le filtre à carburant. (1)

-Nettoyer la bougie d'allumage ou la remplacer. ( - Régler l'écartement des électrodes. (X) -Rebrancher la cosse de bougie d'allumage; contrôler la connexion entre le câble d'allumage et la cosse. -Dévisser la bougie d'allumage et la faire sécher; placer le levier des gaz en position MIN et démarrer plusieurs fois avec la bougie d'allumage retirée visser la bougie d'allumage et brancher la cosse de bougie d'allumage. (1) -Nettoyer le filtre à air. - Contrôler la charge de la batterie et la recharger si nécessaire.

Dysfonctionnement :

Le démarreur ne fonctionne pas.

Causes possibles :

• Les dispositifs de sécurité bloquent le démarreur. - La batterie est débranchée ou mal raccordée. - La batterie est entièrement déchargée ou n'est pas chargée suffisamment. - Fusible principal (150 A) défectueux.
• Connexion à la masse défectueuse au niveau du moteur ou du châssis.
• Démarrateur défectueux.

Solutions :

• Contrôler tous les dispositifs de sécurité. (⇒ 11.)
• Contrôler les connexions de la batterie. (⇒ 14.19)
• Charger la batterie. (⇒ 14.21)
• Remplacer le fusible principal. (x)
• Contrôler les câbles de raccordement à la batterie et au châssis. (x)
• Réparer le démarreur. (x)

Dysfonctionnement :

Le moteur démarre difficilement ou perd de la puissance.

Causes possibles :

• Il y a de l'eau dans le réservoir à carburant et le carburateur ; le carburateur est bouché.
• Le réservoir à carburant est encrassé.
• Le filtre à air est encrassé. - La bougie d'allumage est encrassée. - L'herbe à tondre est trop haute ou trop humide.

Solutions :

Vider le réservoir à carburant ; nettoyer le réservoir à carburant, la conduite d'alimentation en carburant ainsi que le carburateur. (x) - Nettoyer le réservoir à carburant. () - Nettoyer / Remplacer le filtre à air. (10) - Nettoyer la bougie d'allumage. (M) - Adapter la hauteur de coupe et la vitesse aux conditions de tonte.

Dysfonctionnement :

Le moteur est très chaud.

Causes possibles :

• Les ailettes de refroidissement sont encrassées.
• Le niveau d'huile moteur est insuffisant. - La courroie trapezoidale est usée.

Solutions :

- Nettoyer les ailettes de refroidissement. - Contrôler le niveau de remplissage d'huile moteur et faire l'appoint. (⇒ 14.13) - Remplacer la courroie trapézoidale. (X)

Dysfonctionnement :

L'appareil n'avance pas.

Causes possibles :

Transmission débrayée. Courroie trapézoidale (transmission) décroche. - La courroie trapézoidale (transmission) est usée ou endommagée. - La clavette manque au niveau de l'axe arrière et des roues arrière.

Solutions :

-Embrayer la transmission (tige de débrayage du boitier de transmission). ( 8.14) - Accrocher la courroie trapézoidale (transmission). (X) - Remplacer la courroie trapézoidale (transmission). (X) - Monter la clavette. ( 14.10)

Dysfonctionnement :

Fortes vibrations pendant le fonctionnement.

Causes possibles :

-La lame de coupe est voilée en raison d'un affutage incorrect ou de dommages. -La vis de fixation de la lame n'est pas assez serrée. -La fixation du moteur à combustion n'est pas assez serrée. -La courroie trapézoidale est endommagée. -Le canal d'éjection est bouché.

Solutions :

• Réaffûter la lame de coupe et l'équilibrer ou remplacer la lame de coupe. (⇒ 14.7)
• Serrer la vis de fixation de la lame au couple de serrage prescrit. (14.7)
• Serrer la fixation du moteur à combustion. (X)
• Remplacer la courroie trapézoidale. (X) - Nettoyer le canal d'éjection. ()

Dysfonctionnement :

Coupe irrégulière, la pelouse jaunit après la tonte.

Causes possibles :

-La lame de coupe est émoussée ou usée. -La vitesse est trop élevée par rapport aux conditions de tonte (hauteur de coupe, état du gazon). -Le moteur à combustion n'est pas réglé au régime maximal (levier des gaz pas en position MAX). -Réglage du plateau de coupe incorrect. -Le canal d'éjection est bouché. -Le plateau de coupe est encrassé par des brins d'herbe (herbes collées à l'intérieur du carter du plateau de coupe).

Solutions :

• Affûter la lame de coupe ou la remplacer (respecter les limites d'usure). ( 14.7)
• Réduire la vitesse ou sélectionner une hauteur de coupe supérieure.
• Placer le levier des gaz en position MAX. ( 8.2)
• Contrôler le réglage du plateau de coupe et régler correctement le plateau de coupe si nécessaire. (⇒ 14.8)
• Déposer le bac de ramassage et débarrasser le canal d'éjection des brins d'herbe.
• Nettoyer l'intérieur du plateau de coupe.

Dysfonctionnement :

Le canal d'éjection est bouché.

Causes possibles :

-Ailettes de la lame de coupe usées ou endommagées. -L'herbe à tondre est trop haute ou trop humide. -La vitesse est trop élevée par rapport à la hauteur de coupe réglée. -Le moteur à combustion n'est pas réglé au régime maximal (levier des gaz pas en position MAX). -Capteur de niveau de remplissage mal réglé.

Solutions :

• Remplacer la lame de coupe. (⇒ 14.7) Tondre la pelouse en deux étapes: 1. tonte à la hauteur de coupe maximale, 2. tonte à la hauteur de coupe souhaitée.
• Réduire la vitesse ou sélectionner une hauteur de coupe supérieure.
• Placer le levier des gaz en position MAX. ( 8.2)
• Régler le capteur de niveau de remplissage (extraire entièrement la pièce coulissante). ( 8.15)

Dysfonctionnement :

Le bac de ramassage ne se remplit pas entièrement.

Causes possibles :

• Le capteur de niveau de replissage n'est pas réglé correctement. - La hauteur de coupe sélectionnée est trop basse. L'herbe est trop humide et de ce fait trop lourde pour être transportée par le flux d'air du canal d'éjection jusqu'au bac de ramassage. - La lame de coupe est émoussée ou usée.

-L'herbe est trop haute. - Les orifices d'air du bac de ramassage sont bouchés (l'air ne circule pas dans le bac de ramassage). - Le canal d'éjection ou le plateau de coupe (intérieur) est encrassé par des brins d'herbe (résidus d'herbe de la dernière tonte).

Solutions :

• Régler le capteur de niveau de remplissage. (⇒ 8.15)
• Sélectionner une hauteur de coupe supérieure.
• Patienter jusqu'à ce que la pelouse soit sèche.
• Réaffüter la lame de coupe ou la replacer. (⇒ 14.7) Tondre la pelouse en deux étapes : 1. tonte à la hauteur de coupe maximale.
• tonte à la hauteur de coupe souhaitée.

-Nettoyer le bac de ramassage (nettoyer les orifices d'air). -Nettoyer le canal d'éjection ou l'intérieur du plateau de coupe.

Dysfonctionnement :

Le capteur de niveau de remplissage (bac de ramassage) ne réagit pas correctement.

Causes possibles :

• Capteur de niveau de replissage (bac de ramassage) encrassé par des résidus d'herbe. - Capteur de niveau de replissage (bac de ramassage) mal réglé. Vitesse trop élevée.

Solutions :

• Nettoyer le capteur de niveau de remplissage et vérifier qu'il peut être déplacé facilement.
• Régler le capteur de niveau de remplissage (bac de ramassage). ( 8.15)
• Adapter la vitesse aux conditions de tonte (réduire la vitesse).

Dysfonctionnement :

La lame de coupe ne s'active pas ou ne tourne pas.

Causes possibles :

• Les dispositifs de sécurité empêchent la mise en marche de la lame de coupe. - La courroie trapézoidale (plateau de coupe) est usée, décroche ou endommagée.

Solutions :

• Vérifier si toutes les conditions de sécurité sont réunies pour la mise en marche de la lame de coupe. (⇒ 11.)
• Contrôler la courroie trapézoidale (plateau de coupe) et la remplacer si nécessaire. (X)

Dysfonctionnement :

Le moteur à combustion cale lorsque le plateau de coupe est mis en marche.

Causes possibles :

-L'utilisateur n'est pas assis ou n'est pas assis correctement sur le siège du conducteur. - Le contacteur de siège ou les câbles sont défectueux. - Le contacteur de bac de ramassage n'est pas actionné ou est défectueux.

Solutions :

• S'asseoir sur le siège du conducteur ou changer de position.
• Réparer ou remplacer le contacteur de siège ou les câbles. (X)
• Monter le bac de ramassage ou le déflecteur (non fourni avec l'appareil) ou réparer / remplacer le contacteur de bac de ramassage. (x)

Dysfonctionnement :

Le plateau de coupe est débrayé en cas de marche arrière.

Causes possibles :

• Interrupteur de sécurité pour tonte en marche en arrêt pas actionné.

Solutions :

• Activer les lames de coupe dans le laps de temps défini (5 secondes avant / jusqu'à 1 seconde après l'embrayage ou le changement de direction). ( 8.4)

Dysfonctionnement :

Le moteur cale lorsque l'utilisateur quitte le siège du conducteur.

Causes possibles :

-Frein de stationnement non serré. - Plateau de coupe emboîté (dispositif de sécurité).

Solutions :

• Serrer le frein de stationnement avant de quitter le siège du conducteur. (⇒ 8.10)
• Démonter le plateau de coupe avant de quitter le siège du conducteur. (⇒ 8.3)

Dysfonctionnement :

3 brefs signaux sonores successifs retentissent.

Causes possibles :

• Défaut au niveau du contacteur du siège ou du système électrique (court-circuit).

Solutions :

• Tourner la clé de contact en position « Moteur à combustion coupé », effectuer un autodiagnostic. (⇒ 9.1)

Dysfonctionnement :

Signal sonore continu activé.

Causes possibles :

• Le bac de ramassage est plein.
• Anomalie du système électronique. - La polarité de la batterie est inversée.

Solutions :

• Débrayer le plateau de coupe et vider le bac de ramassage. (⇒ 12.9)
• Tourner la clé de contact en position « Moteur à combustion coupé », effectuer un autodiagnostic. (⇒ 9.1)
• Contrôler la polarité des connexions de la batterie, raccorder les câbles correctement le cas échéant. (⇒ 14.19)

23.2 Confirmation d'entretien

Remettre le présent manuel d'utilisation au revendeur spécialisé STIHL lors des travaux d'entretien. Il confirmera l'exécution des travaux d'entretien en complétant les champs préimprimés.

Entretien exécuté le Date du prochain entretien

Numéro de série 6140

Arrêté électrique - Clé de contact

Type de batterie Gel de plomb

• Manuel d'utilisation du moteur de combustion 1

Identification de série 6140

Moteur de combustion

tao, modelo

Motor de com

bustao a 4

tempos

Moteur de combustion

tac, type EVC 4000

Cylindrée 452 cm

Puissance nominale à

rotation nominale 8,2 kW - rpm
