MANUALE UTENTE RT 4082 STIHL

congratulazioni per aver scelto STIHL. Progettiamo e fabbrichiamo prodotti della massima qualità secondo le esigenze della nostra clientela. I nostri prodotti risultano altamente affidavitili anche in caso di sollecitationi estreme.

STIHL offre la massima qualita anche nell'assistenza. I nostri rivenditori garantisco consulenza e struzioni competenti e un'assistenza tecnica completa.

La ringraziamo per la fiducia e le auguriamo buon lavoro con il Suo prodotto STIHL.

Dr. Nikolas Stihl

IMPORTANT! LEGGERE PRIMADELL'USO E CONSERVARE.

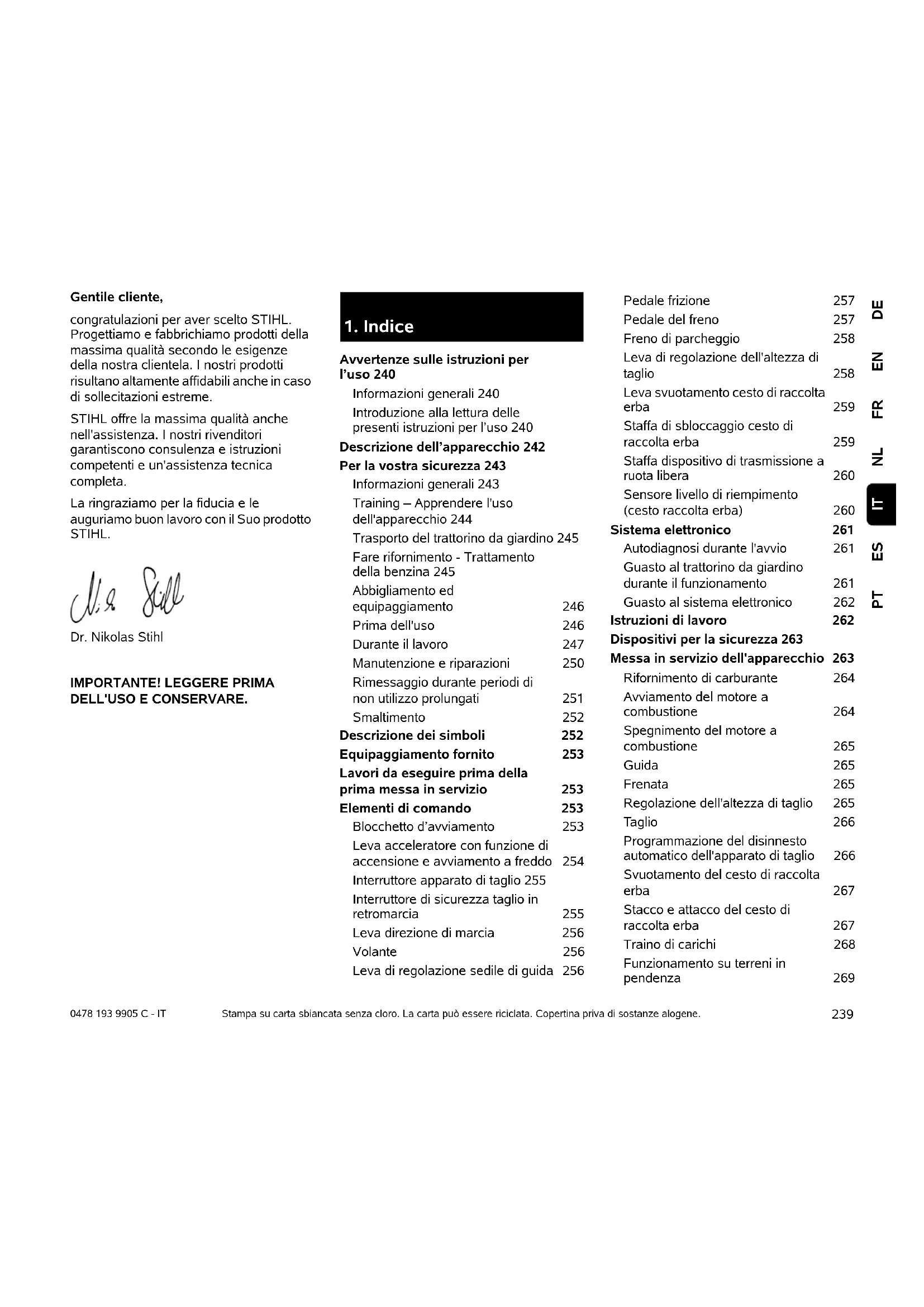

1. Indice

Avverenze sulle istruzioni per l'uso 240

Informazioni generali 240

Introduzione allalettura delles presentiistruzioni per l'uso 2.

Descrizione dell'apparecchio 242

Per la vosra sicurezza 243

Informazioni generali 243

Training - Apprendere I'usodell'apparecchio 244

Trasporto del trattorino da giardino 245

Fare rifornimento - Trattamento della benzina 245

Abbiglamento ed equipaggiamento 246

Prima dell'uso 246

Durante il lavoro 247
Manutenzione e riparazioni 250

Rimessaggio durante periodi di non utilizzato prolongati 251

Smaltimento 252

Descrizione dei symboli 252

Equipaggiamento fornito 253

Lavori da eseguire prima della prima messa in servizio 253

Elementidi comando 253

Blocchetto d'aviamento 253

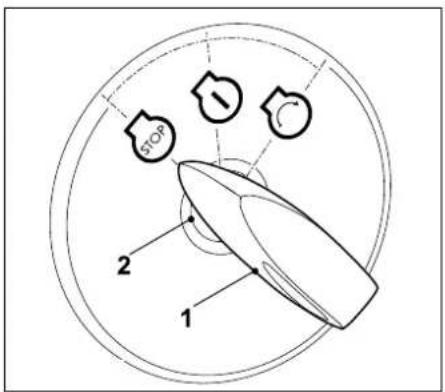

Leva acceleratore con funzione di accensione e avviamento a freddo 254

Interruttore apparato di taglio 255

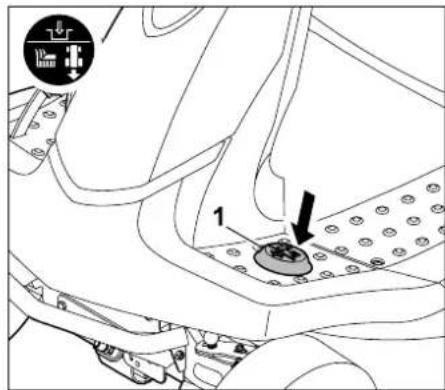

Interruttore di sicurezza taglio in retromarcia 255

Leva direzione di marcia 256

Volante 256

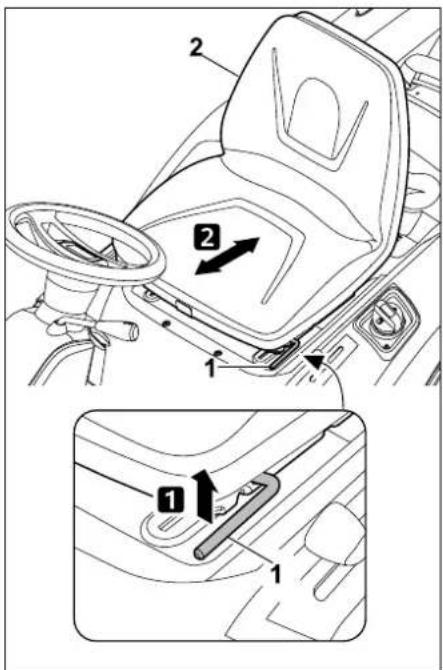

Leva di regolazione sedile di guida 256

Pedale frizione 257

Pedale del freno 257

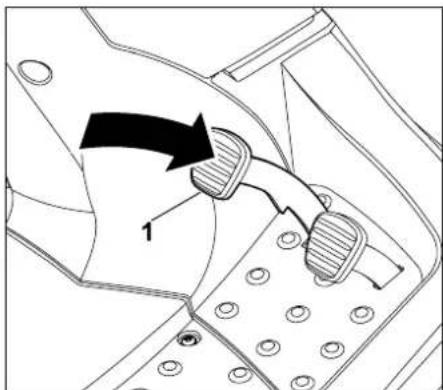

Freno di parcheggio 258

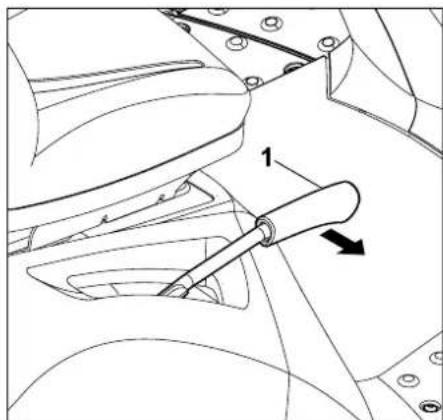

Leva di regolazione dell'altezza di taglio 258

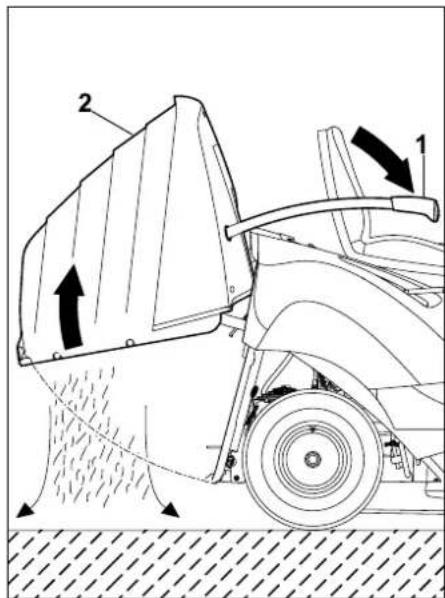

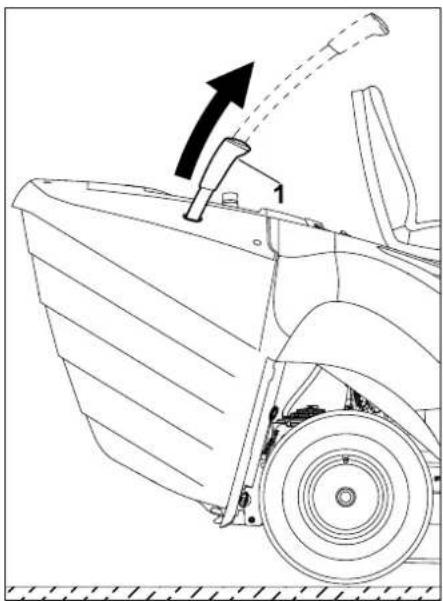

Leva svuotamento cesto di raccolta erba 259

Staffa di sbloccaggio cesto di raccolta erba 259

Staffa dispositivo di trasmissione a ruota libera 260

Sensore livello di riempimento (cesto raccolta erba) 260

Sistema elettronico 261

Autodiagnosi durante l'avvio 261

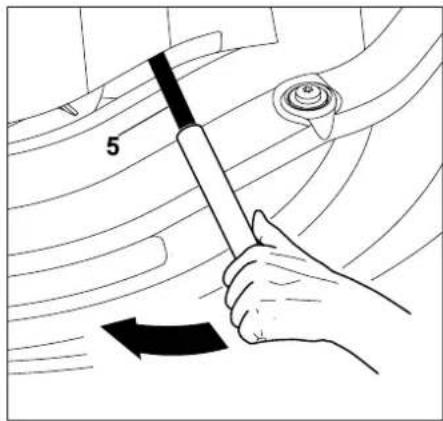

Guasto al trattorino da giardino durante il funzionamento 261

Guasto alsysteme elettronico 262

Istruzioni di lavoro 262

Dispositivi per la sicurezza 263 Messa in servizio dell'apparecchio 263

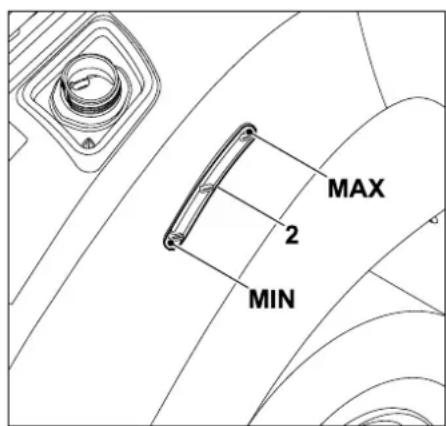

Rifornimento di carburante 264

Avviamento del motore a combustione 264

Spegnimento del motore a combustione 265

Guida 265

Frenata 265

Regolazione dell'altezza di taglio 265
Taglio 266

Programmazione del disinnesto automatico dell'apparato di taglio 266

Svuotamento del cesto di raccolta erba 267

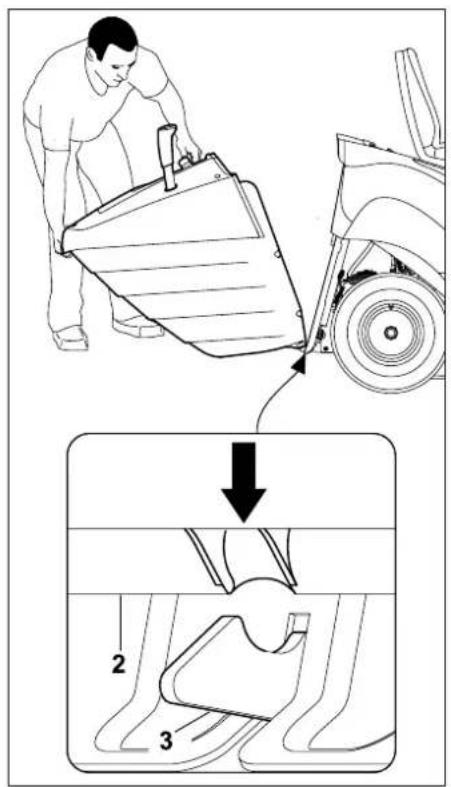

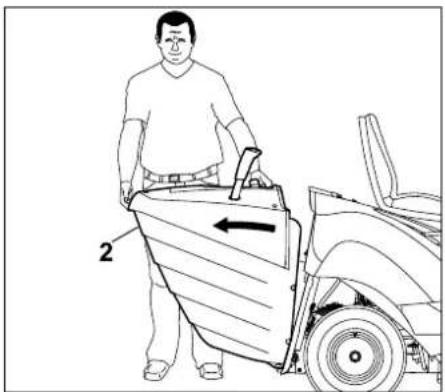

Stacco e attacco del cesto di raccolta erba 267

Traino di carichi 268

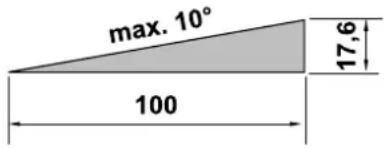

Funzionamento su terreini in pendenza 269

Aiuto all'orientamento 269

Apparato di taglio 270

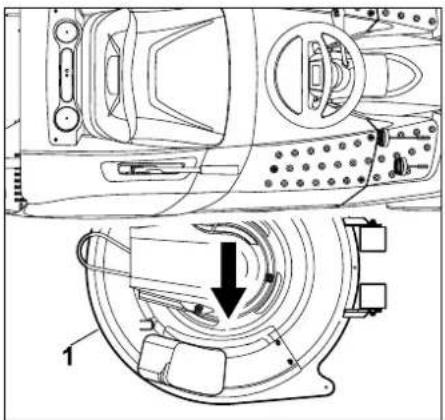

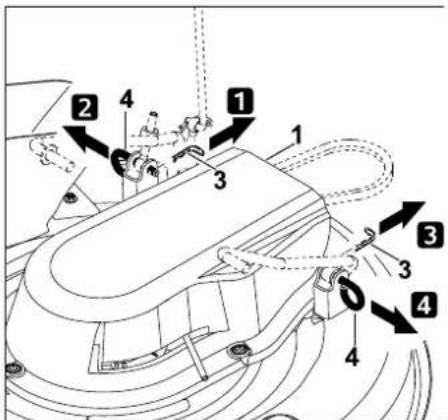

Smontaggio dell'apparato di taglio 270

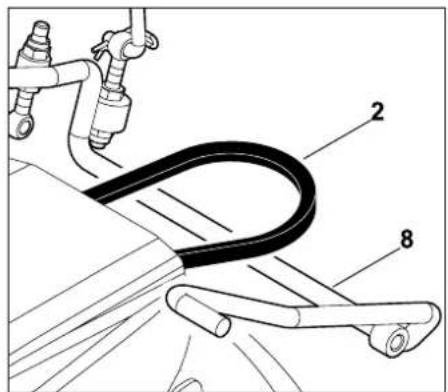

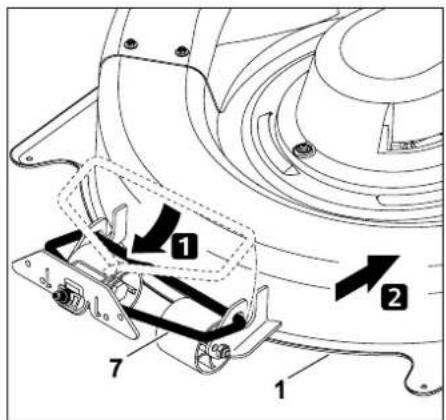

Montaggio dell'apparato di taglio 272

Manutenzione 275

Piano di manutenzione 275

Pulizia apparecchio 276

Pulizia sensore livello di riempimento (cesto raccolta erba) 277

Controllo dispositivi per la sicurezza 277

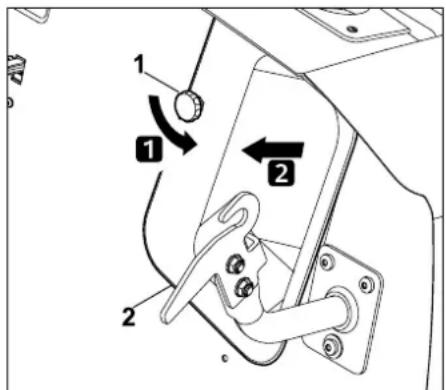

Smontaggio del canale di scarico 278

Montaggio del canale di scarico 278

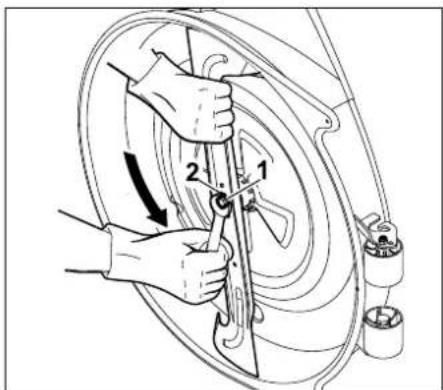

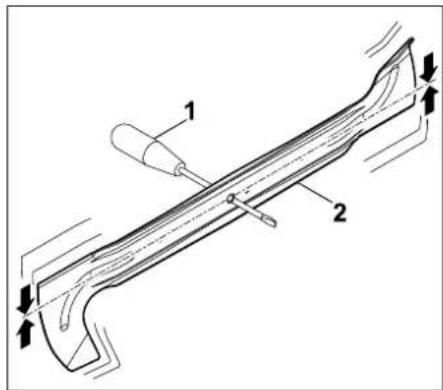

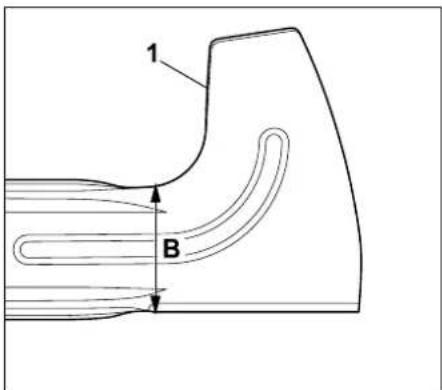

Manutenzione della lama 279

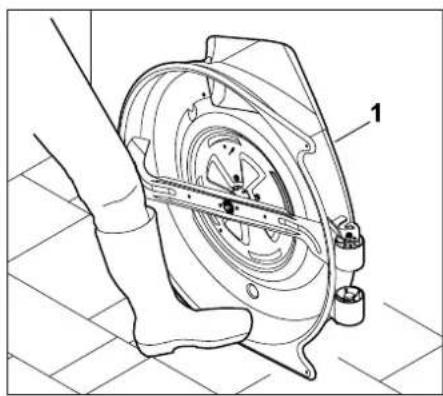

Controllo della posizione di montaggio dell'apparato di taglio 281

Pressione di gonfiaggio pneumatici 281

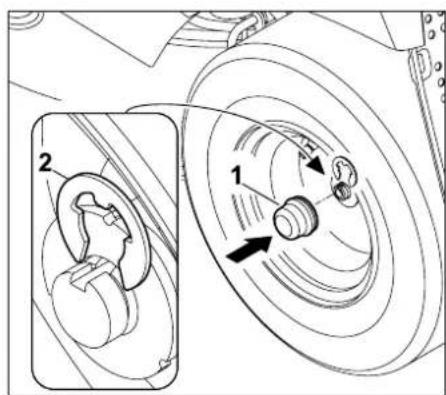

Sostituzione delle ruote 282

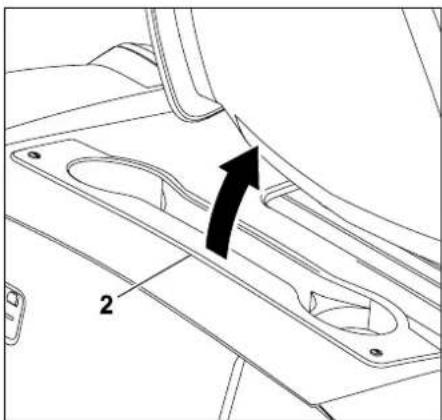

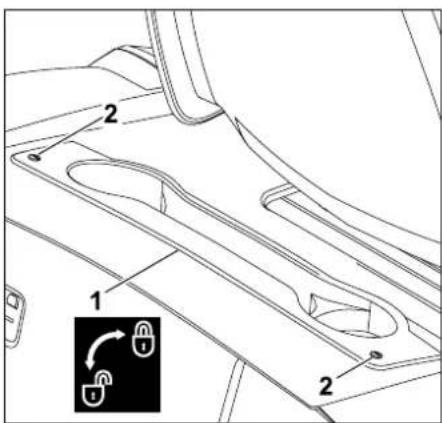

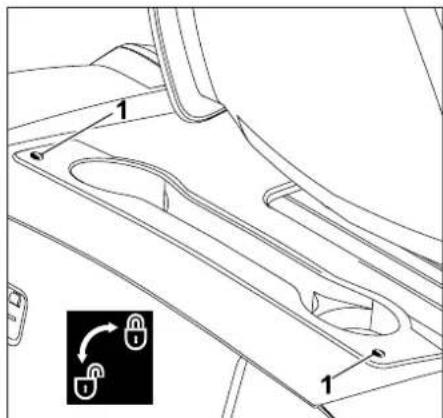

Apertura e chiusura vano
portaoggetti 283

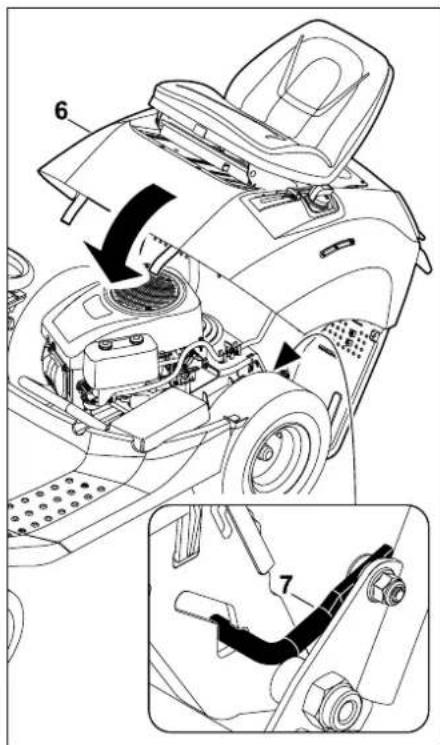

Copertura del motore a combustione 284

Controllodelivello di riempimento dell'olio motore 286

Sostituzione dell'olio motore 286

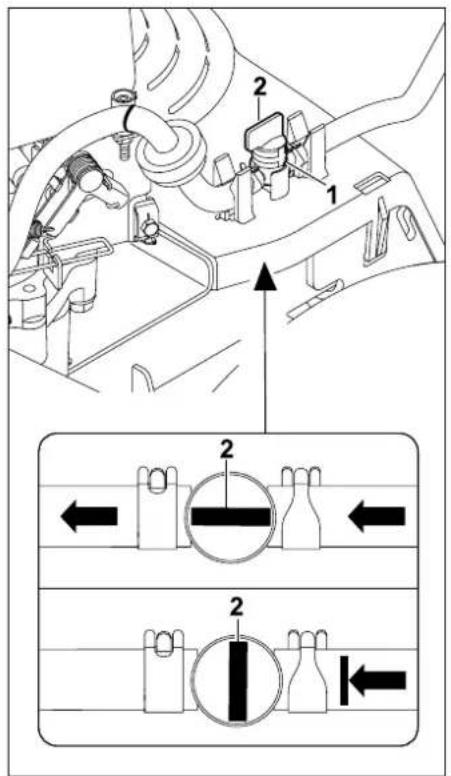

Rubinetto del carburante 287

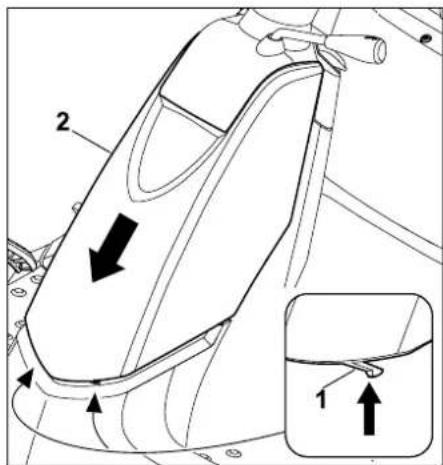

Smontaggio della copertura del piantone dello sterzo 287

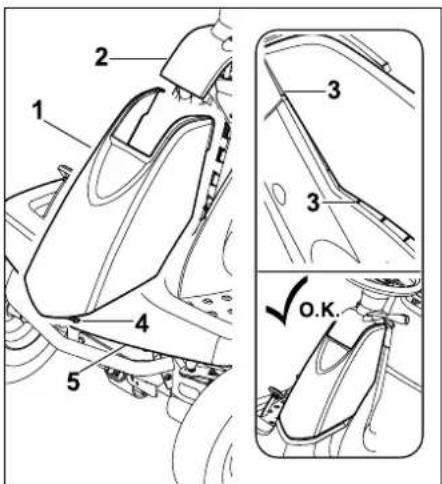

Montaggio della copertura del piantone dello sterzo 287

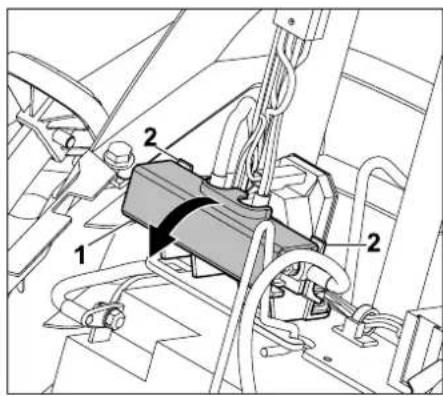

Fusibili 288

Stacco e attacco della batteria 289

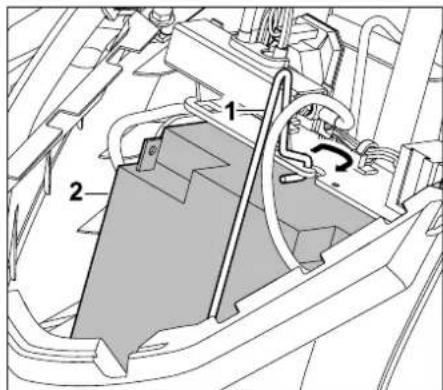

Montaggio e smontaggio della batteria 290

Carica della batteria 291

Lubrificazione 291

Motore a combustione 291

Cambio 291

Rimessaggio 291

Arresto prolongato

dell'apparecchio (p.e.pausa invernale)

Dopo pause prolongate (p. es. pausa invernale)

Trasporto

Ricambi standard

Accessori

Tutela dell'ambiente

Minimizzare l'usura ed evitare danni

Dichiarazione di conformità

Dichiarazione di conformità EU Trattorino da giardino STIHL RT 4082.1

Indirizzo amministrazione generale STIH

Indirizzi societa di distribuzione STIH

Indirizzi importatori STIHL

Dati tecnici

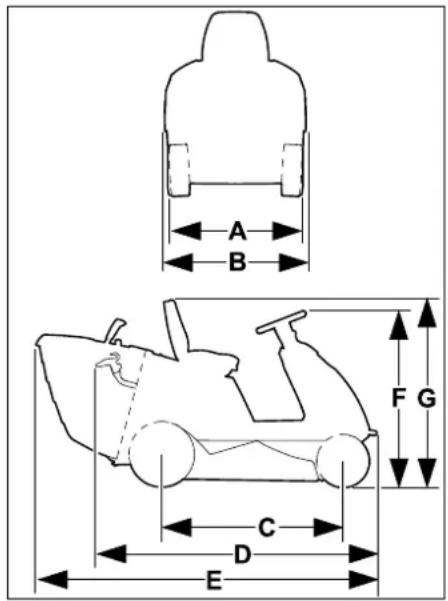

Dimensioni

REACH

Risoluzione guasti

Programma Assistenza Tecnica

Conferma di segna Conferma dell'esecuzione del servizio

291

292

292

292

292

293

293

293

294

294

294

294

295

295

296

296

296

299

299

299

2. Avvertenze sulle istruzioni per l'uso

2.1 Informazioni generali

Le presenti istruzioni per l'uso sono istruzioni originali del produttore in conformità alla direttiva CE 2006/42/EC.

STIHL si impegna continuamente per migliorare la propria gamma di prodotti. Ci riserviamo pertanto il diritto di apportare modifiche concernenti entità di fornitura, forma, TECHNOIA ed equipaggiamenti. Per tale motivo non più essere rivendicato alcun diritto sulla base delleindicazioni e figure contenate nel presente manuale.

Nelle presenti istruzioni per l'uso potrebbero essere descritti modelli che non sono disponibili in tutti i paesi.

Le presenti Istruzioni per l'uso sono tutelate dal diritto d'autore. Tutti i diritti sono riservati, in particolare il diritto di duplicazione, traduzione ed elaborazione con sistemi elettronici.

2.2 Introduzione allalettura delle presentiistruzioni per l'uso

Le immagini e i testi descrivono una determinata fase di lavoro.

Tutti i symboli applicati sull'apparecchio sono spiegati nelle presenti istruzioni per l'uso.

Direzione dello sguardo:

Direzione dello sguardo durante l'utilizzo "sinistra" e "destra" nelle istruzioni per l'uso:

l'utente si trova dietro l'apparecchio e guarda nel senso di marcia in avanti.

Indicazione capitolo:

Una freccia indica i relativi capitoli e sottocapitoli che contengono ulteriori chiarimenti. Il seguente esempio rimanda a un capitolo: ( 4.)

Contrassegni dei paragrafi del testo:

Le istruzioni descritte possono essere contrassegnate come indicate negli esempi qui di seguito.

Operazioni che richiedono l'intervento dell'utente:

• Svitare la vite (1) con un cacciavite, azionare la leva (2) ...

Indicazioni generali:

• Uso del prodotto durante manifestazioni sportive o gare.

Testi con note aggiantive:

Paragrafi del testo con informazioni aggintive sono contrassegnati da uno dei symboli qui di seguito descritti, in modo da evidenziarli nelle istruzioni per l'uso.

Pericolo!

Pericolo di infortunio e lesions gravi a persona. É necessario adottare un determinato comportamento o evitare determinate azioni.

Attenzione!

Pericolo di lesions a persona. Un determinato comportamento evita possibili lesions.

Attenzione!

Leggere lesions o danni a cose che possono essere evitati con un determinato comportamento.

Nota

Informazioni per un uso miglioré dell'apparecchio e per evitare eventuali comandi errati.

Immagini con testo:

Fasi di lavoro con diretto riferimento alla figura sono descritte direttamente sotto la figura stessa con cifre indicanti le relative posizioni.

Esembio:

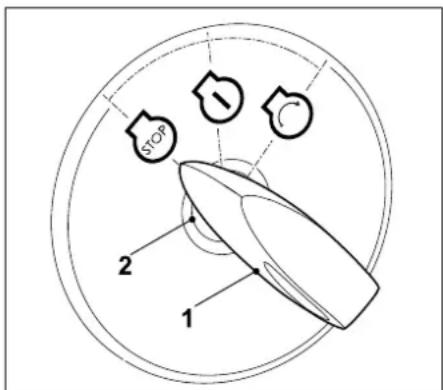

Inserire la chiave di accensione (1) nel blocchetto d'avvamento (2).

Testi con riferimento ad immagini:

Le immagini che spiegano l'uso dell'apparecchio sono riportate all'inizio di queste istruzioni per l'uso.

Il simbolo della fotocamera consente di attribuire il testo delle istruzioni per l'uso alla corrispondente illustrazione nelle pagine con le immagini.

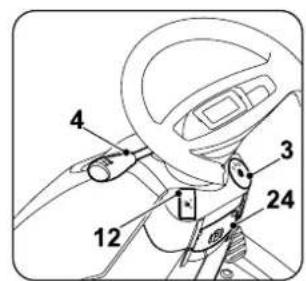

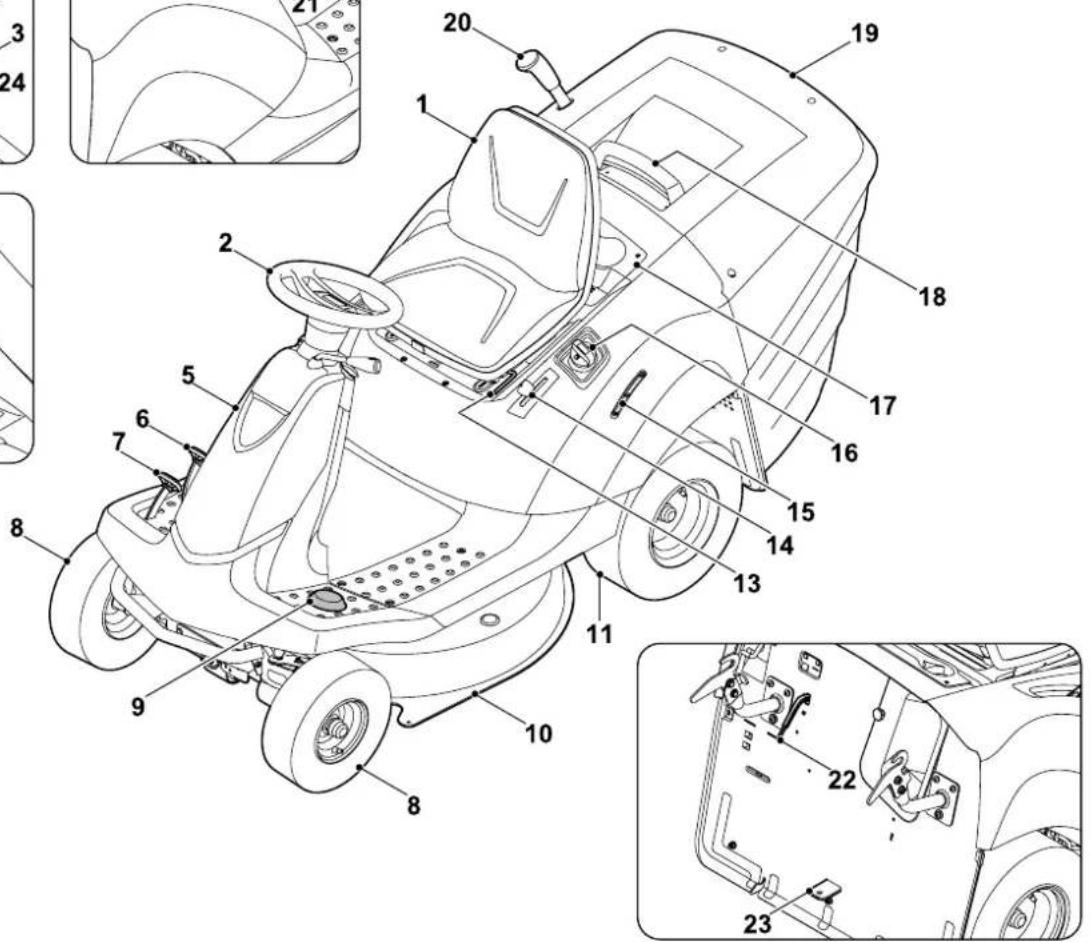

3. Descrizione dell'apparecchio

1 Sedile di guida
2 Volante
3 Blocchetto di avviamento

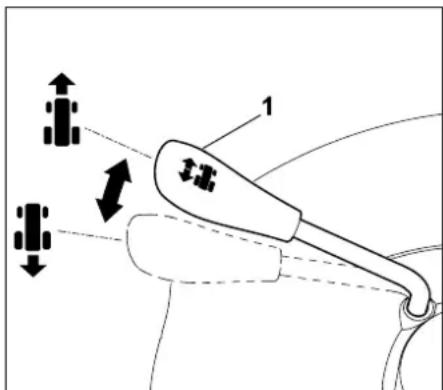

4 Leva direzione di marcia (marcia avanti - retromarcia)
5 Copertura (piantone sterzo)

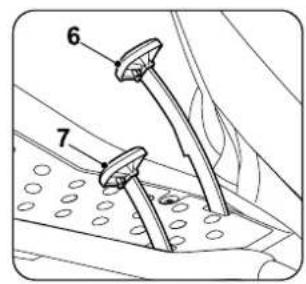

6 Pedale del freno
7 Pedale frizione (velocità di marcia)
8 Ruota anteriore
9 Interruttore di sicurezza taglio in retromarcia
10 Apparato di taglio
11 Ruota posteriore
12 Interru tture apparato di taglio
13 Leva di regolazione sedile di guida
14 Leva acceleratore con funzione di accensione e avviamento a freddo
15 Indicatore livello benzina
16 Tappodel serbatoio
17 Vano portaoggetti
18 Impugnatura cesto di raccolta erba con staffa di sbloccaggio cesto raccolta erba
19 Cesto raccolta erba
20 Leva svuotamento cesto di raccolta erba

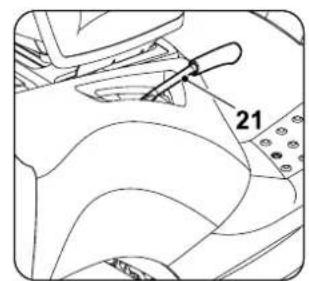

21 Leva regolazione altezza di taglio
22 Sensore livello di riempimento
23 Gancio di traino

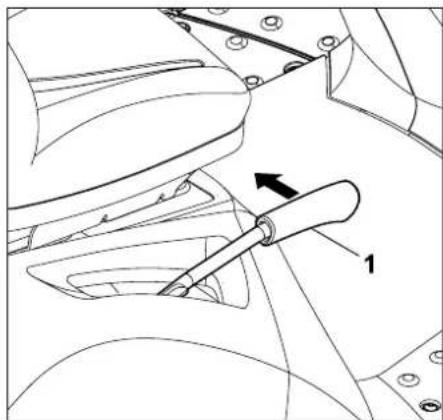

24 Freno di parcheggio

4. Per la yostra sicurezza

4.1 Informazioni generali

Durante il lavoro con l'apparecchio atteneri scrupolosamente alle presenti norme di prevenzione

antinfortunistica.

Leggere con attenzione le
istruzioni per l'uso complete
prima della prima messa
funzione e conservarle con cura

Attenersi alle indicazioni per l'uso e la manutenzione contenute nelle istruzioni per l'uso del motore a combustione fornite separamente.

Queste misure cautelative sono indispensablei per garantire la sicurezza dell'utente; l'elenco non è tuttavia completo. Utilizzare l'apparecchio con la massima attenzione e senso di responsabilità e tener presente che l'utente o chi maneggia l'apparecchio è responsable di eventuali incidenti ad altre persono o loro proprietà.

Affidare o prestare l'apparecchio e tutti gli attrezzi accessori solo a persona che conoscono e sanno maneggiare correttamente quello modello. Le istruzioni per I'uso sono parte dell'apparecchio e devono essere sempre consesignate all'utente.

Pericolo di morte per soffocamento!

Non lasciare giocare i bambini con il materiale di imballaggio, in quanto sussiste il pericolo di soffocamento. Tenere assolutamente il materiale di imballaggio fuori alla portata dei bambini.

Utilizzare l'apparecchio solo se ci si trovato in buone condizioni psicofisiche. Se non si è in buone condizioni di salute si dovrebbe chiedere al proprio medico se si è in grado di lavorare con l'apparecchio. Non usare l'apparecchio dopo aver consumato bevande alcoliche, farmaci o droge che pregiudicano la prontezza di riflessi.

Assicurarsi che l'utente dispona di capacità fisiche, sensoriali e psichiche adeguate per utilizzare e maneggiare l'attrezzo. Se l'utente dispone di capacità fisiche, sensoriali o psichiche limitate, può lavorare escludivamente quello la supervisione o la guida di una persona responsable.

Assicurarsi che l'utente sia maggiorenne oppure stia seguendo un corso di formazione molto supervisione secondo le norme nazionali.

Attenzione - Pericolo di incidente! Il trattorino da giardino deve essere utilizzato esclusivamente per il taglio dell'erba del prato. Un uso differente non è consentito.

L'apparecchio più essere equipaggiato con accessori originali STIHL. Ciò ne consenteanchealtireusi.Irilivenditore specializzato STIHLsarà lieto di fornirvi ulteriori informazioni.

A causa dei pericoli che potrebbero correre l'utente o altre persone non è permesso utilizzato l'apparecchio, per esempio (enumerazione non completa):

-per tagliare piante rampicanti,
-per triturare e sminuzzare materiale di potatura di alberi e siepi,
-per pulire sentieri (aspirazione, soffiatura),
-per rimuovere la neve con l'ausilio dell'apparato di taglio,
-per tagliare piante che crescono sul fatto di case.
-per spianare sporgenze del terreno come per es.tane di talpe,
-pertrasportarelerba tagliata,a meno che non sa nel cesto di raccolta erba.

L'apparecchio non è omologato per l'utilizzo su strade pubbliche.

Non è consentito il trasporto di persona (in particolare bambini) ed animali.

Non salire mai sull'apparato di taglio, in particolare non salire maianche sulle ruote tastatrici.

Non è consentito trasportare oggetti con l'apparecchio, pensi solo con l'ausilio di un rimorchio appropriato da STIHL (accessorio). Devono essere rispettoi i limiti di peso. ( 12.11)

Prestare particolare attenzione in caso di utilizzo in giardini pubblici, parchi, campi sportivi, lungo strade e in agricoltura e selvicoltura.

L'apparecchio non deve essere utilizzato durante manifestazioni o sare sportive.

Per motivi di sicurezza agli modifica all'apparecchio, ad eccezione del montaggio di accessori e attrezzi accessori approvati da STIH, è vietata e fa decadere anni diritto di copertura in garanzia. Il rivenditore specializzato STIH sare lieto di fornire informazioni su accessori e attrezzi omologati.

In particolare è vietato apportare modifiche all'apparecchio volte ad accrescerne la potenza, il numero di giri del motore a combustione o la velocità di guida.

L'apparecchio è dotato di un sistema elettronico che non deve essere modificato o rimioso.

Per motivi di sicurezza il software dell'apparecchio non deve essere mai modificato o manipolato.

Attenzione! Pericoli per la salute dovuti all'esposizione alle vibrazioni! Un'esposizione eccessiva alle vibrazioni cui

essere causa di disturbi circolatori e danni alsystemaNervoso,in particolare per persona affette da problemi circolatori. Rivilgersi a un medico in caso di sintomi che potrebbero essere stati originati da un'esposizione eccessiva alle vibrazioni. Questi sintomi vengono percepitiEssenzialmente alle dita,alle mani o ai polsi e sono,ad esempio,(elenco non completo):

-perdita della sensibilità tattile,
-dolori,
insufficienza muscolare,
- colorazione alterata della pelle,
fastidioso formicolio.

Durante il funzionamento, tenere il manubrio in modo saldo con entrambe le mani nella posizione prevista, alla irrigidirsi.

Pianificare i tempi di lavoro in modo da evitare elevate sollecitationi per un periodo di tempo prolongato.

4.2 Training - Apprendere l'uso dell'apparecchio

Acquisire dimestichezza con gli elementi di dato e di registrazione nonché con l'uso dell'apparecchio. L'utente deve, in particolare, sapere come poter arrestare rapidamente gli utensili da lavoro e il motore a combustione dell'apparecchio.

L'apparecchio può essere utilizzato solo da persona che hanno letto le istruzioni per l'uso e sono in grado di maneggiare l'apparecchio. Prima della prima messa in funzione l'utente dovrebbe acquise istruzioni pratiche e competenti. L'utente dovrebbe farsi spiegare dal venditore o da un esperto come usare l'apparecchio in modo sicuro.

Durante queste istruzioni l'utente dovrebbe apprendere in particolare:

• che lavorare con l'apparecchio richiede la massima concentrazione ed accuratezza.
• che non è possibile controllare un trattorino da giardino che scivola lungo un perdio azionando il freno.

Le cause principali che possono portare alla perdita di controllo del trattorino sono, tra l'alto:

• mancata aderenza al terreno delle ruote,
• velocità di guida eccessiva,

• utilizzato inappropriato del freno,
  -utilizzo inappropriato del trattorino (durante manifestazioni sportive, ecc.),

• conoscenze insufficienti delle condizioni del terreno e degli effetti derivanti, in particolare in caso di terreini in pendenza (vedere il capitolo "Per la vostra sicurezza", il punto "Lavorare su terreini in pendenza"),

• attacco non corretto di carichi o cattiva ripartizione del carico.

Anche quando l'apparecchio viene utilizzato in modo corretto, non è possible escludere i rischi residui.

4.3 Trasporto del trattorino da giardino

Il trattorino può causare gravi ferite dovute al peso dell'apparecchio. Si consiglia pertanto di adottare particolare cautela durante il carico e lo scarico del trattorino per il trasporto su un veicolo o un rimorchio.

Non è consentito rimorchiare quello trattorino. Per il trasporto su strade pubbliche è necessario utilizzato un veicolo o un rimorchio appropriato.

Durante il trasporto il trattorino da giardino.
deve essere fissato al pianale di carico
cosi come descrizione nelle presenti
Istruzioni per l'uso. Azionare sempre il
freno di parcheggio. ( 15.)

Prima del trasporto disinnestare la trasmissione alla lama oagli attrezzi accessori.

Durante il trasporto dell'apparecchio osservare le norme di legge locali, in particolare, le disposizioni in materia di sicurezza del carico e trasporto di oggetti su piani di carico.

Dopo averlo caricato e prima di proseguire con il trasporto, far raffreddare completeness l'apparecchio, in particolare il motore a combustione e il

silenziatore. É necessario tenere materiali combustibili quali paglia, foglie o resti secchi di prato lontani alla superficie di carico e alla zona circostante il silenziatore e il motore a combustione durante il trasporto.

4.4 Fare rifornimento - Trattamento della benzina

Pericolo di morte!

La benzina è velenosa e altoamente infammabile.

Conservare la benzina solo negli appositi contentitori (taniche). Risosizionare sempre correttamente e serrare i tappi del serbatoio. Per motivi di sicurezza sostituire sempre il tappo del serbatoio nel caso fosse danneggiato.

Tenere la benzina lontano da scintille, fiamme vivo, fiamme costanti, fonti di calore e altri fonti infiammabili. Non fumare!

Riempire il serbatoio solo all'aperto e non fumare durante il riempimento.

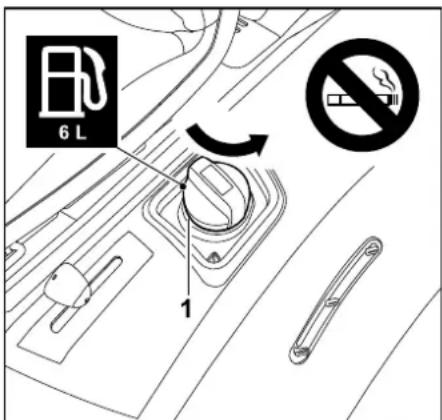

Prima di riempire il serbatoio spegnere il motore a combustione e lasciarlo raffreddare.

La benzina deve essere versata nel serbatoio prima di avviare il motore. Mentre il motore a combustione è in funzione o quando la macchina è calda, non è consentito apriere il tappo del serbatoio o rabboccare con benzina.

Apire lentamente e con cautela il tappo del serbatoio. Attendere l'assestamento della pressione e quindi rimuovere il coperchio del serbatoio.

Per riempire il serbatoio utilizzare un imbuto o un apposto tubo di riempimento per evitare che il carburante venga versato sul motore a combustione, sulla scopca o sul prato.

Non riempire il serbatoio carburante!

Per consentire l'espansione del carburante, non caricare mai il carburante或者其他 il bordo inferiore del bocchettone di rifornimento.

Attenersi alleindicazioni aggiuntive delle Istruzioni per l'uso del motore a combustione.

Nel caso in cui fosse fuoriuscita della benzina, avviare il motore a combustione solo dopo aver pulito la superficie imbrattata. Accendere l'apparecchio solo quando i vapori di benzina si sono completeness volatilizzati (asciugare).

Asportare subito eventuale carburante versato.

Cambiare d'abito nel caso in cui ci si fosse sporcati di benzina.

Il tappo del serbatoio deve essere avvitato e serrato correttamente dopo agli rifornimento. L'apparecchio non vaMESSO in funzione nella tappo originale del serbatoio avvitato.

Per motivi di sicurezza verificare regolarmente che la tubazione e il serbatoio del carburante, il tappo di chiusura del serbatoio e gli attacchi non siano danneggiati o fessurati per effetto dell'invecchiamento, che siano posizionati correttamente e che non vi siano perdite in nessun punto. Se necessario provvedere alla loro sostituzione (rivolgersi ad un rivenditore specializzato, STIHL consiglia di rivolgersi a un rivendatore specializzato STIHL).

Se fosse necessario svuotare il serbatoio, effettuare l'operazione all'aperto.

Non utilizzato bottiglie per bevande o altri contentitori simili per smaltire o immagazzinare prodotti d'esercizio come per es.carburante.Qualcuno,in particolare bambini, potrebbe essere indotto a berne il contentuto.

Non riporre mai l'apparecchio con benzina nel serbatoio all'interno di un edificio. I vapori di benzina che si formerebbero potrebbero venire a dato con una fiamma viva o scintille e incendiarsi.

Non arrestare mai l'apparecchio o deporre recipienti con carburante nelle vicinanze di riscaldamento, corpi riscaldanti, salvatori o altre sorgenti di calore. Pericolo d'esplosione!

4.5 Abbigliamento ed equipaggiamento

Durante il lavoro portare sempre calzature robuste con suole anticiscivolo. Non lavorare

mai a piedi nudi o, per esempio, con sandali.

Mettere in funzione l'apparecchio solo se si indossano pantaloni lunghi e indumenti aderenti al corpo.

Non indossare mai indumenti larghi che potrebbero impigliarsi in parti in movimento (leva di comando) e nemmeno gioielli, cravatte o sciarpe.

Durante l'esecuzione di lavori di manutenzione e riparazione ed sono che durante il trasporto dell'apparechio indossare

sempre guanti da lavoro e legare eraccogliere i capelli in un foulard o in un cappello.

Per'affilare la lama indossare sempre occhiali di protezione!

Durante il lavoro c'è rumore. Il rumore più danneggiare l'uditio. Indossare protezioni per l'uditio.

4.6 Prima dell'uso

Accertarsi che l'apparecchio sia utilizzato solo da persona che hanno fatto le istruzioni per l'uso.

Prima della messa in funzione dell'apparecchio controllare la tenuta stagna del systema di alimentazione carburante, verificando in particolare le parti a vista come per es. il serbatoio, il tappo del serbatoio e le connessioni dei tubi flessibili. Non avviare il motore a combustione in caso di perdite o danneggiamento - Pericolo di incendio! Prima della messa in servizio far riparare l'apparecchio da un rivenditore specializzato.

Attenersi alle prescrizioni locali relative agli orari di funzionamento consentiti per le attrezzature da giardino con motore a combustione.

Controllare sempre tutto il terreno su cui verra impegato l'attrezzo e rimuovere pietre, bastoni, fili metallici, giocattoli o altri corpi estranei che potrebbero essere aspirati ed espulsi dall'attrezzo. L'erba alta occulta fácilmente eventuali ostacoli (ad es. ceppi, radici).

Pertanto prima di eseguire il lavoro contrassegnare con l'attrezzo tutti i corpi estranei (ostacoli) sulla superficie del prato che non possono essere rimossi.

Prima dell'utilizzo dell'attrezzo sostituire tutti componenti danneggiati, usurati e difettosi. Sostituire le etichette di avventenza e di pericololo illeggibili o danneggiate applicate sull'attrezzo. Il rivenditore specializzato STIHL sare lieto di fornire etichette sostitutive e agli altri ricambio necessario.

Pericolo di lesioni!

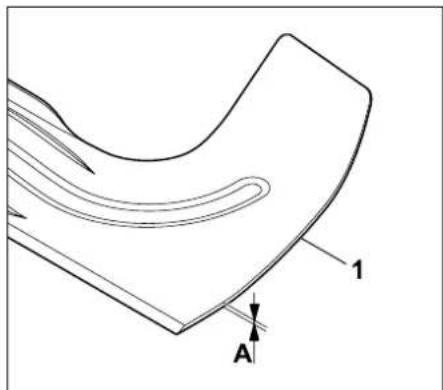

Parti usurate o danneggiate (ad es. lame non affiliate) possono compromettere la sicurezza dell'attrezzo e causare lesioni all'utente.

Non utilizzato mai l'apparecchio con i dispositivi di protezione danneggiati o non montati.

I meccanismi caricati a molla potrebbero rilasciare l'energia immagazzinata. I meccanismi caricati a molla devono funzionare e non presentare danni.

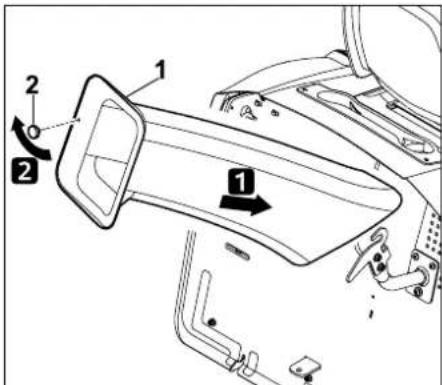

Sull'apparato di taglio il collettore di scarico avvitato (canale di scarico sull'apparato di taglio) deve sempre essere montato in modo corretto. Tale collettore non deve essere danneggiato e, se necessario, deve essere sostituito da personale specializzato.

Controllare sempre il funzionamento del freno prima di agli messa in funzione. ( 12.5)

Prima di agli messa in funzione controllare

• se l'attrezzo di taglio e l'intera unità di taglio (lama, frizione lama, freno lama, bullone di fissaggio, scocca dell'apparato di taglio) sono in perfetto stato. Controllare in particolare che la lama si posizionata correttamente in sede e che non sia danneggiata o usurata.

• se il tappo del serbatoio è avvitato perfettamente

• se il serbatoio e i condotti del carburante nonché il coperchio del serbatoio sono in perfette condizioni
• se i dispositivi di sicurezza sono in perfetto stato e funzionano correttamente
• se i pneumatici (pressione, danni, usura) e il telaio sono in perfette condizioni. Controllare che i collegamenti a vite siano montati correttamente. Eseguire in particolare tutti i lavori di manutenzione previsti nel piano di manutenzione riportato al punto "Prima di agli messa in funzione". ( 14.1)

In caso di necessità rivolgersi a un rivenditore specializzato. STIHL consiglia di rivolgersi a un rivendatore specializzato STIHL.

4.7 Durante il lavoro

Non tagliare mai l'erba se nelle vicinanze si trovano persone, soprattutto bambini, o animali. Fare in modo che l'erba non

venga mai scagliata verso altre personne.

Non utilizzato l'apparecchio in caso di pioggia, temporali e, in particolare, in caso di pericolo di fulmini!

Gas di scarico:

Pericolo di morte per avvelamento!

In caso di nausea, mal di testa, disturbi alla vista (p. es. il Campo visivo si restringe), disturbi all'udito, vertigini, diminuzione delle capacità di concentrazione, interrimpere immediatamente il lavoro. Tali sintomi possono essere inoltre causatianche da una concentrazione troppo elevata dei gas di scarico.

Non appena si avvia il motore a combustione, l'apparecchio produce gas di scarico velenosi. I gas di scarico contengono

monossido di carbonio, un gas nocivo incolore ed inodore, ed及其他 sostze nocive. Non mettere mai in funzione il motore a combustione in locali chiusi oppure scarsamente ventilati.

I gas di scarico del motore a combustione vengono scaricati davanti alla ruota posteriori sinistra. Al fine di evitare un accumulo dei gas di scarico, quando si lavora con l'apparecchio assicurarsi sempre che tale zona sia pulita e che non sia mai coperta.

Avviamento:

l'apparecchio più essere avviato solo dal sedile di guida.

Avviare l'apparecchio su di una superficie pianeggiante e non su un terreno in pendenza.

Il motore a combustione può essere avviato solo in un ambiente di lavoro ben ventilato; in particolare in garage è necessario garantire a una ventilazione adeguata.

Prima di avviare il motore a combustione disinnestare l'attrezzo di taglio, gli attrezzi accessori e la trazione e premere a fondo il pedale del freno.

All'avviamo accertarsi che la distanza tra i piedi e l'attrezzo di taglio sia sufficiente.

Non avviare mai il motore a combustione facendo cortocircuitare il morsetto del motorino di avviamento. Se il normale circuito del motorino di avviamento venisse mandato in cortocircuito, il trattorino da giardino potrebbe mettersi improvisamente in movimento.

Non avviare mai il motore a combustione se si sente odore di benzina - Pericolo di esplosione!

Durante il lavoro:

Attenzione - Pericolo di lesioni!

Prestare sempre
attenzione all'area
d'azione della lama. Non avvincare mai mani o piedi a parti in movimento toccare mai la lama in me.
Mantenere sempre una di
distanza dall'apertura di
Mantenere sempre una di
sicurezza sufficiente.

Lavorare solo alla luce del giorno o con una buona illuminazione.

Quando ci si sposta al di fuori del prato o quando non si taglia l'erba, disinnestare la lama e portare l'apparato di taglio alla posizione di taglio più elevata.

Eventuali oggetti (impianti di irrigazione, paletti, valvole per l'acqua, fondamento, cavi elettrici, ecc.) presenti sul tappeto erboso devono essere aggirati. Non passare mai sopra quosti oggetti estranei.

Durante il lavoro con attrezzi accessori si consiglia di smontare l'apparato di taglio ed il canale di scarico - osservare le istruzioni per l'uso degli attrezzi accessori.

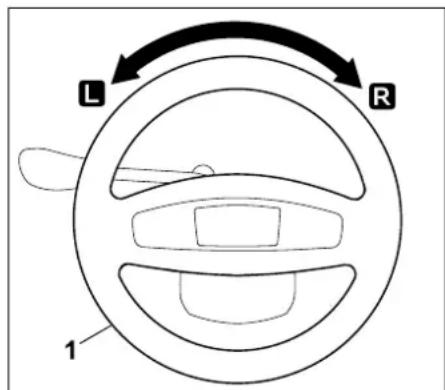

Durante la guida tenere sempre saldamente il volante con entrambe le mani.

Prestare particolare attenzione quando ci si sposta su manti erbosi e su altre superfici irregulari, in quanto il volante potrebbe avere spostamenti accidentali causati da buche, collinette, urti, ecc.

Pericolo di lesions alle mani e alle dita!

Se durante il funzionamento si dovesse accertare un difetto al serbatoio, al tappo del serbatoio o a componenti di apporto del carburante (linee carburante), spegnere immediamente il motore a combustione. Successivement rivolgersi ad un rivenditore specializzato. STIHL consiglia di rivolgersi a un rivenditore specializzato STIHL.

Controllare che non vi siano avvallamenti (buche) nel terreno o altri puniti pericolosi evidenti. L'erba alta occulta migliormente eventuali ostacoli.

Tenere sempre una velocità di guida moderata.

Utilizzare l'attrezzo con particolare prudenza quando si lavora in prossimità di pendii, discariche, bordi di terreni, fossati e argini. In particolare, assicurarsi di mantenere una distanza adeguata da tali punti pericolosi.

Spostarsi sempre con particolare cautela nei pressi di punti che intralciano la visibilità, quali cespugli, alberi o altri ostacoli simili, poiché potrebbero celare la presenza di persona, in particolare di bambini o animali.

Arrestare immediatamente il trattorino e disattivare le lame di taglio se qualcuno alla nell'area in cui si sta tagliando l'erba.

Non perdere mai di vista l'area di fronte al trattorino. Controllare la presenza di eventuali ostacoli al fine di poterli evitare per tempo.

Prima di iniziare a spostarsi in retromarcia controllare sempre la zona dietro il trattorino e, se montato, disinnestare l'attrezzo accessorio. Non tagliare mai l'erba in retromarcia, a meno che non sua assolutamente necessario. Usare particolare cautela durante il taglio in retromarcia e prima di iniziare a tagliare l'erba controllare l'intera zona dietro il trattorino.

Se si lavora con un gruppo di persona informarle sempre per tempo delle operazioni che si vogliono eseguire. Osservare la distance di sicurezza!

Prima diambiare la direzione di marcia ridurre la velocità fino a garantire il controlo costante dell'apparecchio da parte dell'utente e che il trattorino non possa ribaltarsi.

In caso di utilizzo in prossimità di strade o durante l'attraversamento di strade trafficate fare particolare attenzione agli altri utenti della strada.

Prestare particolare attenzioneanche durante il taglio dell'erba in prossimità di strade, piste ciclibili o sentieri. Il materiale espulso potrebbe causare gravi lesioni e danni a persone e cose.

Svuotare il cesto di raccolta erba solo dal sedile di guida.

Prima di svuotare il cesto di raccolta erba disinnestare sempre la lama e attendere che si sua arrestata completeness.

Se il trattorino viene utilizzato con attrezzi accessori, atteneri sempre alle istruzioni per l'uso e alle prescrizioni per la sicurezza fornite con i relativi attrezzi.

Disinnestare la trasmissione, spegnere il motore a combustione e attendere l'arresto completo della lama di taglio, quando innestare il freno di parcheggio e sfilare la chiave d'accensione:

• Prima di eliminare inceppamenti o intasamenti nel canale di scarico.
• Prima di controllare, pulire o eseguire dei lavori sul trattorino da giardino.
• Quando la lama di taglio ha colpito un corpo estraneo. Verificare la presenza di eventuali danni alla macchina o all'attrezzo di taglio e far eseguire le riparazioni prima di avviare nuovamente l'apparecchio,
• Nel caso in cui l'apparecchio iniziasse a vibrare in modo anomalo. è necessario un controllo immediato.
• Quando si smette di lavorare con l'apparecchio o durante trasporto dell'apparecchio.

Spagnere il motore a combustione ed attendere che la lama si sua arrestata completeness:

• Prima di eseguire il rifornimento di carburante,

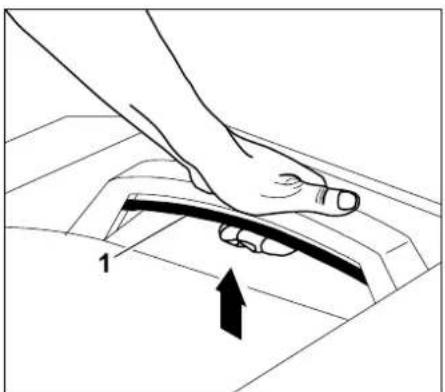

• Prima di rimuovere il cesto di raccolta erba.

Lavori su terrelli in pendenza:

I terreni in pendenza sono una delle cause principali di infortunio a seguito di perdita di controllo del trattorino e seguente ribaltamento dello stesso. Tali infortuni possono causare lesions gravi e addirittura mortali.

Non esiste un perdio "sicuro". Spostarsi su un perdio coperto d'erba richiede un'attenzione particolare.

Per motivi di sicurezza non usare l'apparecchio su pendii con una pendenza superiore a 10^ (17,6%). Pericolo di lesioni!

10^ di inclinazione pendio corrispondono a una pendenza verticale di 17,6 cm su 100 cm di lunghezza orizzontale.

Al fine di garantire una lubrificazione sufficiente del motore a combustione, durante l'utilizzo dell'apparecchio su terreni in pendenza, attenersi scrupolosamente alle istruzioni per l'uso del motore a combustione in dotazione.

Se non è possibile salute sul pendio in retromarcia, o se non ci si sente sicuri, è meglio rinunciare a percorre esta superficie.

Evitare di spostarsi o fermarsi su una pendenza.

Non utilizzato l'apparecchio in punti come pendii o fossati, in cui potrebbe ribaltarsi o scivolare all'indietro. Il pericolo di slittamento o ribaltamento dell'apparecchio aumenta se il terreno è molle o umido.

Percorrere il perdio in senso longitudinale. Ci si sposta trasversalmente aumenta il rischio di ribaltamento dell'apparecchio.

Percorrendo terreni in pendenza non
cambiare improvisamente la velocità o la
direzione. Il lavoro in situazioni di quello
tiposto richiede un dato prudente,
tranquillo e omogeneo del trattorino.

Evitareambi dirizione su terreninipendenza.Suterrenin pendenzacambiaredirezione solo se èindispensabile e, possibilmente,procedere lentamente e curvare ad ampioraggio per intraprendere la discesa.

Non tagliare l'erba bagnata, in particolare su terreni in pendenza, perché sull'erba bagnata diminuisce l'aderenza al terreno. Il trattorino potrebbe scivolare e non poter essere più controllato dall'utente.

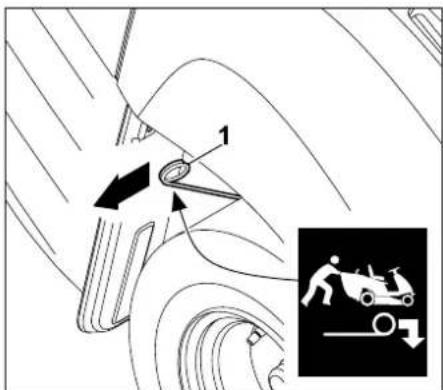

Spostandosi su terreni in pendenza ilchio non deve essere disinnestato mediatingi dispositivo di trasmissione a ruota libera.

Su terreni in pendenza manovrare con particolare cautela attrezzi accessori (diversa ripartizione del peso sull'apparecchio).

Nel caso in cui le ruote dovessero girare a vuoto o se il veicolo si dovesse arrestare durante la salute di un perdio, disinnestare la lama o l'attrezzo accessorio. Dopodiché scendere lentamente e in senso rettilineo lungo il perdio.

Non provare mai a stabilizzare il trattorino poggiano un piede per terra.

Il peso del cesto di raccolta erba accresce il pericolo di ribaltamento del trattorino, in particolare se il cesto è piano.

Non vuotare o sollevare mai il cesto di raccolta erba su un terreno in pendenza.

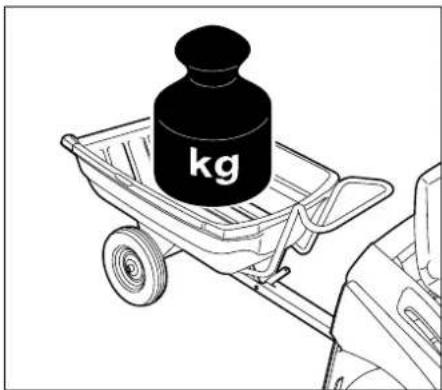

Traino di carichi:

Prestare particolare attenzione quando si trainano dei carichi al fine di evitare il pericolo di ferirsi gravamente o addirittura mortalmente a causa del ribaltamento del trattorino.

Per il trasporto di oggetti utilizzare solo accessori autorizzati da STIHL. Non è consentito il trasporto di oggetti sul trattorino da giardino, nel o sul cesto raccolta erba.

Per il traino di carichi utilizzare solo un gancio di traino. I carichi non devono essere mai fissati alla scatola dell'assale o ad un altro punto al di sopra del gancio di traino.

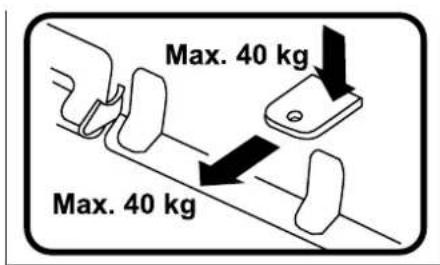

Per informazioni relative al carico di traino e statico prescritto consultare il capitolo "Traino di carichi". ( 12.11)

É pericoloso superare i carichi prescritti, in quanto un carico eccessivo potrebbe causare danni all'apparecchio (motore a combustione, cambio, ecc.).

Durante il trasporto su pendii suddividere i carichi in modo tale da garantire la manovrabilità del trattorino (p. es. in caso di frenata,chio di direzione, partenza).

Controllare se i carichi sono stati anticorati correttamente e saldamente. Si consiglia di utilizzare delle cinghie per l'ancoraggio dei carichi.

Accertarsi che il carico sia ripartito in modulo uniforme.

Se individato nelle Istruzioni per l'uso dell'attrezzo accessorio, utilizzare i pesi supplementari (accessori).

Non percorrere curve troppo angolate. Prestare particolare attenzione durante la retromarcia.

Non cancellare improvvisamente la velocità o la direzione.

Arresto e fermo del trattorino:

Il trattorino dovrebbe essere arrestato e lasciato fermo solo su una superficie pianà.

Accertarsi che il trattorino si sua arrestato completeness prima di scendere.

Tener presente che l'attrezzo di taglio continuera a funzionare per alcuni secondi prima di arrestarsi completeness.

Prima di scendere dal sedile di guida disinnestare la lama di taglio o la trasmissione con gli attrezzi accessori, abbassare l'apparato di taglio e tutti gli attrezzi accessori, portare in posizione neutra tutte le leve di lavoro, innestare il freno di parcheggio, spegnere il motore a combustione ed estrarre la chiave d'accensione.

Conservare la chiave di accensione in un luogo a cui possono accedere solo persone autorizzate.

4.8 Manutenzione e riparazioni

Prima di iniziare lavori di pulizia, regolazione, riparazione o manutenzione, disporre l'attrezzo su un terreno stabile e

piano, innestare il freno di parcheggio, spagnere il motore a combustione e lasciarlo raffreddare, quando estrarre la chiave d'accensione.

Prima di eseguire dei lavori in prossimità del motore a combustione, del collettore e del silenziatore far raffreddare l'apparecchio. Tale operazione è particolaremente importante nel caso in cui si debbano eseguire dei lavori di

manutenzione sull'apparato di taglio. Le temperature possono raggiungere gli 80^ ed altri. Pericolo di ustioni!

Il contatto diretto con l'olio motore cui essere pericoloso, inoltre l'olio motore non deve essere versato.

STIHL consiglia di fare eseguire il riformamento dell'olio motore oppure unchio.
cambio dell'olio motore da un rivenditore specializzato STIHl.

Pulizia:

Dopo l'utilizzo tutto il trattorino e gli attrezzi accessori devono essere puliti. Rimuovere in particolare residui di erba tagliata perché contengono umidità e possono causare danni con il tempo.

STIHL consiglia di non utilizzato un appearecchio di pulitura ad alta pressione. ( 14.2)

Smontare l'apparato di taglio per i lavori di pulizia. Non pulire mai l'apparato di taglio con getti d'accua (p. es. canna per innaffiare) oppure innestandolo in pozzanghere d'accua.

Per eseguire lavori di pulizia (p. es. sul telaio del trattorino) non fermarsi mai nei pressi di un angolo o di un fossato.

Per prevenire il rischio di incendio tenere puliti il motore a combustione, le alette di raffreddamento, lo scomparto batteria, la zona vicino al serbatoio e la marmitta da erba, foglie o perdite di olio (grasso).

Pulire sempre il cesto di raccolta erba.

Lavori di manutenzione:

Eseguire solo i lavori di manutenzione descritti nelle presenti istruzioni per l'uso; far eseguire agli altri intervento da un rivenditore specializzato.

Se non si dispone delle conoscenze e degli attrezzi necessari, rivolgersi sempre

a un rivenditore specializzato.

STIHL raccomanda di far eseguire lavori di manutenzione e riparazione solo da un rivenditore specializzato STIHL.

Ai rivenditori specializzati STIHL vengono offerti corsi di formazione e ricevono informazioni tecniche aggiornate regolarmente.

Utilizzare solo utensili, accessori e attrezzi
accessori, omologati da STIHL per quello
apparecchio o parti tecniche dello stesso
tipio. In caso contrario non è possible
escludere l'eventualità di incidenti con
danni a persono o danni all'apparecchio.
Per eventuali domande rivolgersi a un
rivenditore specializzato.

Gli attrezzi, gli accessori e le parti di ricambio originali STIHl hanno caratteristiche ottimali per l'utilizzo sull'apparecchio e sono concepiiti espressamente per soddisfare le esigenze dell'utente. Le parti di ricambio originali STIHl sono riconoscibili dal relative codice STIHl per parti di ricambio, alla scritta STIHl e eventually dal contrassegno STIHl per parti di ricambio. Su parti piccole potrebbe esserci unicamente il contrassegno.

Il trattorino e tutti gli attrezzi accessori dovrebbero essere sottomosti a controllo da parte di un rivenditore specializzato almeno una volta all'anno. (→ 14.1)

Mantenere pulite e leggibili le etichette adesive di avventamento ed informazione. Etichette adesive danneggiate o perse devono essere sostuite con un'etichetta originale nuova ottenibile presso il proprio rivenditore STIHL. Se si sostiturisce un componente con un particolare nuovo, verificare che sul particolare nuovo sia stata applicata la stessa etichetta adesiva.

Per motivi di sicurezza verificare regolarmente che tutti i componenti di apporto del carburante (linea e rubinetto carburante, serbatoio carburante, tappo serbatoio, raccordi, ecc.) non siano danneggiati e che non vi siano perdite in nessun punto. Se necessario, provvedere alla loro sostituzione da parte di un rivenditore specializzato (STIH L consiglia di rivolgersi a un rivenditore STIH).

Prima di iniziare a lavorare su o nelle vicinanze di componenti elettrici bisogna staccare il cavo di polarità negativa (-) della batteria.

L'apparecchio è dotato di numerousi dispositivi per la sicurezza. Questi dispositivi non devono essere rimossi o modificati (ponticellati ecc.) e devono essere controllati ad intervalli regolari. Solo operatori specializzati sono eseguire interventi sui dispositivi per la sicurezza. STIHL consiglia di rivolgersi a un rivenditore specializzato STIHL.

Mantenere ben serrati tutti i dadi, i perni e le viti, in particolare la vite di fissaggio della lama, in modo da garantire un funzionamento sicuro dell'apparecchio.

Per motivi di sicurezza sostituire immediatamente tutte le parti usurate o danneggiate.

Verificare periodicamente che l'apparato di raccolta dell'erba (p. es. cesto di raccolta erba, canale di scarico) non sua usurato o danneggiato e che funzioni correttamente.

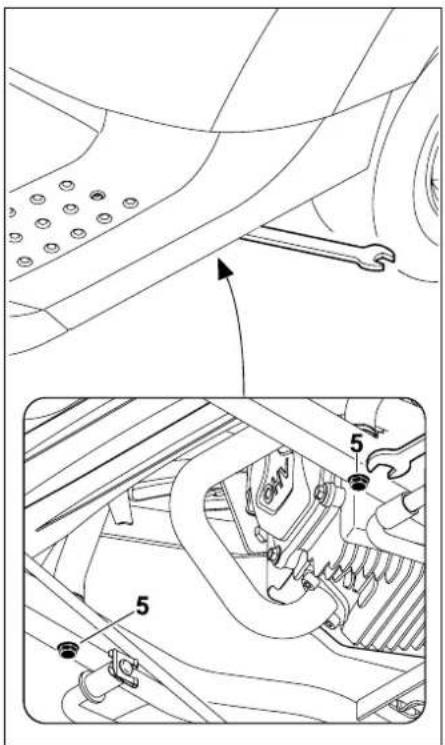

In considerazione del peso del trattorino, prestare particolare attenzione durante l'esecuzione di lavori sulla macchina. Per qualsiasi domanda o chiamento in merito, STIHL consiglia di rivolgersi a un

rivenditore specializzato STIHL, che dispone di una fossa d'ispezione o di un ponte di sollevamento idraulico.

Controllare che le ruote anteriors e posteriori siano bloccate perfettamente.

Mantenere sempre in stato di perfetto esercizio il trattorino e gli attrezzi accessori, verificare che tutti i dispositivi di sicurezza siano montati e che il loro stato sia impeccabile.

Controllare la corretta pressione di gonfiaggio dei pneumatici. La pressione di gonfiaggio non deve superare quella indicata nelle istruzioni per l'uso.

Eseguire i lavori sul dispositovi di taglio con estrema attenzione e solo indossando quanti di protezione ( 4.5)

Controllare regolarmente ad intervalli ravvicinati il funzionamento del freno ed eventualmente far eseguire le registrazioni o i lavori di manutenzione necessari da un operatore specializzato. STIHL consiglia di rivolgersi a un rivenditore specializzato STIHL.

Impianto elettrico e batteria:

Per evitare la produzione di scintille dovute a cortocircuito bisogna sempre staccare prima il cavo della polarità negativa (-) alla batteria e riattacarlo per ultimo.

Non fumare mai quando si eseguono lavori sulla batteria. Tenere la batteria lontano da scintille, fiamme viv e altre

sorgenti di calore.

Usare con particolare cautela cavi auxiliari per l'avvamento. Osservare le relative istruzioni per l'uso per evitare danni al trattorino (azionare la funzione di accensione e avvamento a freddo per un massimo di 10 secondi). ( 12.2)

Per caricare la batteria con l'ausilio di un altri sistema di carica osservare leindicazioni riportate al capitolo "Caricadella batteria". ( 14.21)

Non après mai la batteria e non farla cadere.

Caricare la batteria sempre in un luogo chiuso e asciutto, ben aerato e protetto dal maltempo.

Non cortocircuitare i collegamenti della batteria.

Eventuali batterie deformate o difettose non devono essere utilizzate, devono essere sostituite e smaltite nel rispetto dell'ambiente. Osservare le normative locali in materia.

Da batterie difettose più fuoriuscire del liquido. Evitare agli contatto! In caso di contatto accidentale, lavare con acqua. Se il liquido entrasse in contatto con gli occhi, rivolgersi immediatamente ad un medico. Il liquido che fuoriesce alla batteria più causare irritazioni della pelle, scottature eustioni.

Eseguire regolarmente un controllo visivo dei cavi di collegamento alla batteria per accertarsi che non siano danneggiati. Far sostituire i cavi danneggiati da un tecnico esperto.

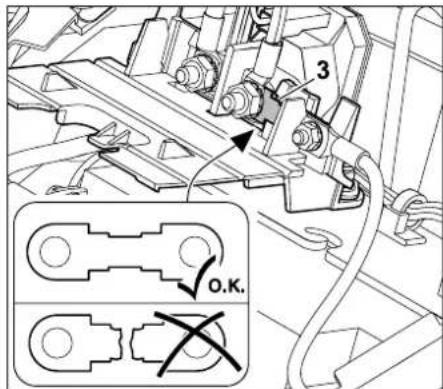

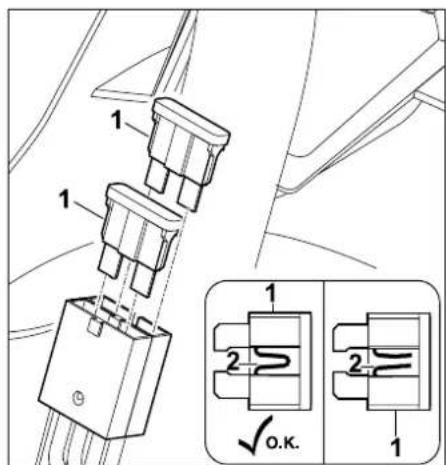

I fusibili non devono essere mai ponticellati. Non utilizzato mai un fusibile con un carico amissabile (ampere) diverso da quello prescritto.

4.9 Rimessaggio durante periodi di non utilizzato prolongati

Lasciar raffreddare il motore a combustione prima di riporre l'apparecchio in un locale chiuso.

Custodire il trattorino con il serbatoio vuoto e le scorte di carburante in un locale ben areato e che possa essere chiuso dall'esterno.

Non conservare mai l'apparecchio con benzina nel serbatoio all'interno di un edificio dove i vapori di benzina potrebbero venire aicontatto con fiamma viva o scintille.

Se fosse necessario svuotare il serbatoio (p. es. rimessaggio durante la stagione invernale), eseguire lo svuotamento del serbatoio solo all'aperto (p. es. lasciando funzionare il motore a combustione all'aperto finché non si esaurisce il carburante).

Custodire l'apparecchio solo in perfetto stato.

La chiave di accensione deve essere sempre estratta e conservata in luogo sicuro, per evitare un utilizzo non autorizzato o non appropriato da parte di bambini o altre persona.

Pulire a fondo il trattorino prima del rimessaggio (p.es. pausa invernale).
Residui d'erba secca o foglie nei pressi del silanziatore potrebbero incendiarsi.

Pericolo d'incendio!

Lasciar raffreddare completeness il motore prima di coprirlo.

Prima del rimessaggio eseguire tutti i lavori di manutenzione necessari. ( 14.1)

Se il trattorino da giardino non viene utilizzato per un lungo periodo di tempo bisogna staccare i cavi della batteria. STIHL consiglia di smontare la batteria e di custodirla completamente carica in un locale asciutto e chiuso. ( 14.20)

Assicurarsi che le batterie non possano essere usate da persona non autorizzate (p. es. da bambini).

4.10 Smaltimento

Prodotti di scarto quali olio eausto o carburante, lubricanti usati, filtri, batterie o altre parti soggette ad usura di quello tipo possono causare danni a persona, animali e all'ambiente e devono essere pertanto smaltiti in modo adeguato.

Rivolgersi a un centro di riciclaggio o al proprio rivenditore per ottenere le corrette modalità di smaltimento di tali prodotti di scarto. STIHL consiglia di rivolgersi a un rivenditore specializzato STIHL.

Assicurarsi che l'apparecchio, al termine della sua durata operativa, sia consegnato a centri di smaltimento specializzati.
Rendere l'apparecchio inutilizzabile prima di consegrarlo per lo smaltimento. Al fine di evitare incidenti, rimuovere in particolare la chiave d'accensione, la batteria e il cavo di accensione del motore a combustione.

Pericolo di lesions a causa della lama! Non lasciare mai un trattorino incustodito,anche se non viene più utilizzato.

Assicurarsi che l'apparecchio e in particolare la lama vengano conservati fuori alla portata di bambini.

La batteria deve essere smaltita
separamente dall'apparecchio.
Accertarsi che le batterie siano smaltite in
modo sostinibile per l'ambiente.

5. Descrizione dei symboli

Attenzione!

Prima della messa in funzione, leggere ed osservare le instruzioni per l'uso e leindicazioni per la sicurezza.

Attenzione!

Prima di intraprenderere lavori sull'attrezzo da taglio e lavori di manutenzione e di pulizia sfilare la chiave di accensione.

Attenzione!

Fare attenzione a oggetti che potrebbero essere espulsi con forza, mange nere la distanza e tenere lontane persone estranee.

Attenzione!

Con il motore a combustione accesso alcune parti potrebbero essere espulse con forza dall'attrezzo - lavorerare sempre con il cesto di raccolta erba o con il deflettore (accessorio speciale).

Pericolo di lesions!

Non spostarsi o tagliare l'erba su pendii con una pendenza superiore a 10^ (17%) .

Pericolo di ribaltamento!

Pericolo di lesioni!

Non percorrere o tagliare il prato su terreni e pendii con una pendenza superiore a 10^ (17%) in senso longitudinale.

Pericolo di ribaltamento!

Pericolo di lesioni!

Tenere lontano persone estranee alla zona di pericolo.

Attenzione!

Non intervenire mai a motore a combustione acceso nella zona di lavoro delle lame.

Pericolo di lesions!

Non salire sull'apparato di taglio.

Pericolo di ustioni!

Non toccare superfici calde e mantenere la distanza. Parti del motore a combustione, in particolare il silenziatore, posso raggiungere temperature molto elevate.

Pericolo di morte per avvelamento! In caso di nausea, mal di testa, disturbi alla vista (ad es. il Campo visivo si restringe), disturbi all'udito, vertigini, diminuzione delle capacità di concentrazione, interrompere immediatamente il lavoro. Questi sintomi possono essere causati, tra l'alto,anche da una concentrazione troppo elevata dei gas di scarico.

Pericolo di morte!

La benzina è velenosa e altamente infiammabile. Tenere la benzina lontano da scintille, fiamme vivo, fiamme costanti, fonti di calore e altre fonti infiammabili. Non fumare!

Prima di riempire il serbatoio spegnere il motore a combustione e lasciarlo raffreddare.

Pericolo di lesions!

Durante il lavoro c'è rumore. Il rumore può danneggiare l'udito.

Indossare protezioni per l'udito.

6. Equipaggiamento fornito

Descrizione Pz.

Corpo apparecchio 1
Chiave d'accensione 2
Cesto raccolta erba 1
Istruzioni per l'uso

Descrizione Pz.

Istruzioni per l'uso del motore a combustione

1

7. Lavori da eseguire prima della prima messa in servizio

Attenzione!

Prima di agli lavoro sul trattorino da giardino leggere attendamente il capitolo "Per la vostra sicurezza" ed atteneri a quanto descririto. ( 4.)

• Controllare il livello di riempimento dell'olio motore. (14.13)
  Rifornire di carburante. ( 12.1)
• Apriere il rubinetto del carburante.
  (14.15)
• Ottimizzare la pressione di gonfiaggio dei pneumatici. (14.9)

8. Elementi di lavoro

8.1 Blocchetto d'aviamento

Nota

L'insertimento e l'estrazione della chiave d'accensione è possibile solo con il motore a combustione in posizione disinserita (STOP). Il blocchetto di avviamento più essere attivato solo con l'apposita chiave d'accensione.

Nonutilizzare mai un cacciavite o attrezzo simile!

Inserire la chiave d'accensione (1) nel blocchetto di avviamento (2).

Ruotando la chiave d'accensione è possibile selezionare le seguenti tre posizioni:

Motore a combustione spento: Il motore a combustione è disinserito oppure viene spento.

Accensione inserta o motore a combustione in funzione: L'accensione viene inserta.

Una volta completato I'avviamento, la chiave d'accensione ritorna automaticamente in questa posizione e il motore a combustione inizia a funzionare.

Avvio del motore a combustione:

Dopo aver soddisfatto tutte le condizioni di sicurezza per l'avvio e la chiave d'accensione viene ruotata in tale posizione, il motore a combustione si avvia.
Dopo essere stata rilasciata, la chiave d'accensione ritorna nella posizione "Motore a combustione in funzione".

Avvertenza

Con il motore a combustione spento e con la chiave d'accensione in posizione "Accensione inserta" dopo 20 secondi si attiva un segnale acustico. Il segnale acustico avverte che la batteria si sta scaricando. Per disattivare il segnale acustico, ruotare la chiave d'accensione in posizione "Motore a combustione spento" oppure avviare il motore a combustione.

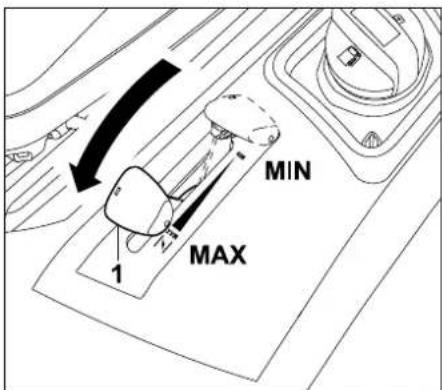

8.2 Leva acceleratore con funzione di accensione e avviamento a freddo

Con la leva acceleratore è possibile regolare il numero di giri del motore a combustione. Per l'avvio del motore a combustione, posizionare la leva acceleratore in posizione accensione e avviamento a freddo.

(1)

Fare attenuation a non danneggiare l'apparecchio!

Una volta avviato il motore a combustione, disattivare la funzione accensione e avviamo a freddo. Con il motore a combustione acceso, non portare mai la leva acceleratore nella posizione accensione e avviamo a freddo.

Posizione accensione e avviamento a freddo:

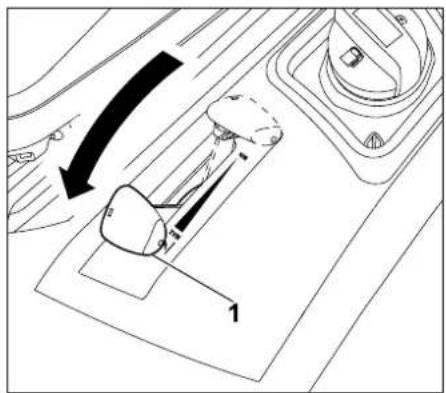

Spostare la leva dell'acceleratore (1) completeness in avanti portandola sulla posizione accensione e avviamento a freddo (fare attenzione alla posizione di arresto).

Regolazione del numero di giri del motore a combustione:

i Durante il lavoro di taglio e per I'avvio del motore a combustione caldo, posizionare la leva accelerator in posizione MAX.

Se la leva acceleratore (1)iene spostata in avanti o indietro, cambia il numero di giri del motore a combustione e se l'apparato di taglio fosse inserito,anche il numero di giri della lama di taglio.

Posizione MAX:

Numero massimo di giri del motore a combustione

Posizione MIN:

Numero minimo di giri del motore a combustione

8.3 Interruttore apparato di taglio

Con l'interruttore dell'apparato di taglio è possibile innestare l'apparato di taglio con il motore a combustione acceso e rispettoando i dispositivi di sicurezza (⇒ 11.).

Fare attenzione a non danneggiare l'apparecchio!

Non innestare la lama nell'erba alto o con l'altezza di taglio minima. Innestare la lama di taglio solo con il motore a combustione al numero di giri massimo.

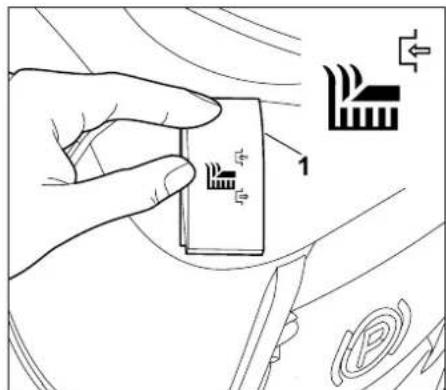

Innesto dell'apparato di taglio

Spingere verso l'alto l'interruttore (1) sino alla battuta.

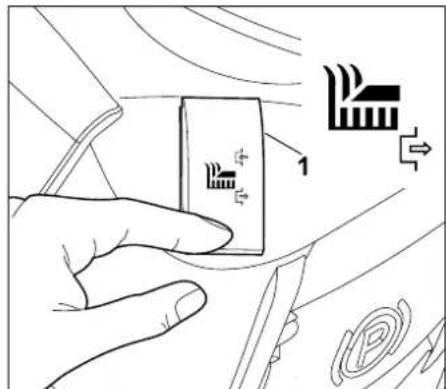

Disinnesto dell'apparato di taglio

Spingere verso il basso l'interruttore (1) fino alla battuta.

Se necessario, il sistema elettronico cui èssere programmato in modo tale che l'apparato di taglio venga disinnestato automaticamente quando il cesto di raccolta erba è pieno. (⇒ 12.8)

8.4 Interruttore di sicurezza taglio in retromarcia

Con l'interruttore di sicurezza taglio in retromarcia viene attivato l'apparato di taglio per il taglio in direzione retromarcia. Se non viene eseguita alcuna attivazione, per motivi di sicurezza l'apparato di taglioiene automaticamente disinnestato.

Per il taglio in retromarcia azionare una volta e brevamente l'interruttre di sicurezza taglio in retromarcia (1) entro un determinato lasso di tempo con il piede sinistro.

1 Attivazione con apparato di taglio disinnestato:

• Arrestare il trattorino da giardino e selezionare la direzione retromarcia. (8.5)

• Azionare una volta e brevamente l'interruttore di sicurezza taglio in retromarcia con il piede sinistro.

• Innestare l'apparato di taglio e avviare il taglio in retromarcia entro 5 secondi.
  (↔ 8.3)
  É possibile un'attivazioneanche fino ad 1 secondo dopo la partenza.

2 Attivazione con apparato di taglio innestato:

• Azionare una volta e brevamente l'interruttore di sicurezza taglio in retromarcia con il piede sinistro durante il taglio.
• Entro 5 secondi passare alla direzione retromarcia e continuare a tagliare.
  (⇒ 8.5)
  E possibile un'attivazioneanche fino ad 1 secondo dopo ilchio di direzione di marcia.

i Se si preme continuamente l'interruttore di sicurezza taglio in retromarcia, l'interruttore devese sere dilasciato entro un determinato lasso di tempo e nuovamente attenuato.

8.5 Leva direzione di marcia

Si selezione la direzione di marcia con l'ausilio della leva direzione di marcia.

Solo dopo l'azionamento del pedale frizione il trattorino da giardino parte nella direzione selezionata. Azionando semplicamente la leva direzione di marcia l'apparecchio non si muove.

Con il pedale della frizione premuto, per motivi di sicurezza la leva direzione di marcia è bloccata. Prima di azionare la leva direzione di marcia, rilasciare pertanto il pedale della frizione.

Selezione della direzione di marcia:

Direzione di marcia avanti: Portare la leva direzione di marcia (1) in posizione anteriore.

Direzione di retromarcia: Portare la leva direzione di marcia (1) in posizione posteriore.

8.6 Volante

Attenzione!

Durante la guida tenere sempre saldamente il volante con entrambé le mani!

Rutando il volante (1) versus sinistra L o
verso destra R e possibile cancellare la
direzione di marcia dell'apparecchio.
Pi si ruota il volante (1) tanto più si riduce
il raggio di inversionione.

8.7 Leva di regolazione sedile di guida

Il sedile più essere regolato su sette posizioni.

• Spagnere il motore a combustione. (⇒ 12.3)
• Sedersi sul sedile di guida e portare la mano destra sul volante.

1 Con la mano sinistra sollevare la leva di regolazione del sedile di guida (1) e bloccarla.
Regolare il sedile di guida (2) nella posizione desiderata. Rilasciare quindi la leva di regolazione del sedile di guida e farla scattare in posizione.

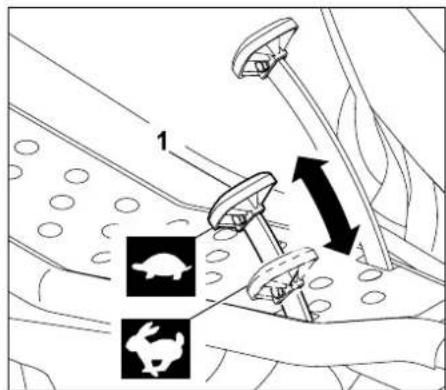

8.8 Pedale frizione

Nota

Prima di azionare il pedale della frizione accertarsi di aver selezionato la giusta direzione di marcia sulla leva della direzione di marcia.

Se il freno di parcheggio è innestato o è premuto il pedale del freno, non è possibile azionare il pedale della frizione.

Con l'ausilio del pedale della frizione viene regolata in continuo la velocità di guida del trattorino.

Arresto:

Alzare il piede dal pedale della frizione (trazione) (1).

Riduzione della velocità di guida:

Ridurre la pressione sul pedale della frizione (1).

Aumento velocità di guida:

Premere il pedale della frizione (1) verso il basso.

8.9 Pedale del freno

Con l'ausilio del pedale del freno è possible rallentare l'apparecchio durante la marcia oppure arrestarlo completeness.

Premere il pedale del freno (1).

Aumentando la pressione esercitata sul pedale del freno (1) si augenta il potere frenante sulle ruote posteriori.

Attenzione!

Non mettere mai in funzione

I'apparecchio con un freno difettoso.

Fare sempre riparare o regolare un freno difettioso da un rivenditore specializzato.

STIHL consiglia di rivolgersi a un rivenditore specializzato STIH.

Non effettuare mai la manutenzione del freno da soli.

8.10 Freno di parcheggio

Con il freno di parcheggio
innestato le ruote posteriori
dell'apparecchio sono bloccate. In
questo modo viene impedito che il
trattorino si sposti liberamente (p.es. su
terreni in pendenza, ecc.).

Nota

Prima di innestare il freno di parcheggio controllare sempre il funzionamento del freno.

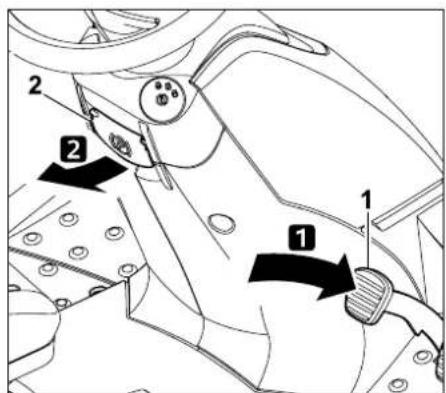

Innesto del freno di parcheggio

Premere con il piede fino alla battuta il pedale del freno (1) e tenerlo premuto. Tirare verso l'alto la leva del freno di parcheggio (2).

• Rilasciare nuovamente il pedale del freno. Il freno di parcheggio è inestato se il pedale del freno resta premuto.
• Rilasciare la leva del freno di parcheggio. La leva si sposterà verso il basso.
• Le ruote posteriori sono bloccate.

Rilascio del freno di parcheggio

Con il piede premere brevamente il pedale del freno (1).

• Il pedale del freno ritorna nella posizione iniziale (in posizione non premuta).
  Il freno di parcheggio è disattivato e le ruote posteriori non sono più bloccate.

8.11 Leva di regolazione dell'altezza di taglio

L'altezza di taglio più essere regolata su 6 livelli mediante la leva per la regolazione dell'altezza di taglio.

Sbloccaggio della leva di regolazione dell'altezza di taglio

Pericolo di lesions!

Prima di sbloccare la leva di regolazione dell'altezza di taglio, tenere saldamente la leva prendenda per l'impugnatura. Per motivi di sicurezza sbloccare la leva di regolazione dell'altezza di taglio quando l'apparecchio è fermo.

Tirare all'interno (verso il sedile di guida) la leva (1) di regolazione dell'altezza di taglio e mantenerla in quella posizione.

• La leva per la regolazione dell'altezza di taglio è sbloccata ed è possibile regolare l'altezza di taglio.

Bloccaggio della leva di regolazione dell'altezza di taglio

Spingere lentamente con la mano la leva di regolazione dell'altezza di taglio (1) verso l'esterno, sino a quando la leva si blocca in un livello di regolazione.

8.12 Leva svuotamento cesto di raccolta erba

Con l'ausilio della leva di svuotamento del cesto di raccolta erba è possibile svuotare comodamente il cesto alla che l'utente debba scendere dal sedi

• Disinnestare l'apparato di taglio.
  (⇒ 8.3)
• Prima di svuotare il cesto di raccolta erba, rallentare l'apparecchio fino all'arresto completo.
• Premere e tenere premuto il pedale del freno o innestare il freno di parcheggio.

Portare verso l'alto la leva di svuotamento del cesto di raccolta erba (1).

Spingere in avanti (verso il sedile) la leva di svuotamento del cesto di raccolta erba (1). Il cesto di raccolta erba (2) ruota versusl alto e fuoriesce l'erba tagliata.

• Riportare lentamente indietro la leva di svuotamento del cesto di raccolta erba e far bloccare nuovamente il cesto sulla parete posteriore.
• Premere verso il basso la leva di svuotamento del cesto di raccolta erba e riportarla nella posizione iniziale.

8.13 Staffa di sbloccaggio cesto di raccolta erba

Attenzione!

Azionando la staffa di sbloccaggio del cesto di raccolta erba fare attenzione a non schiacciarsi le dità.

La staffa di sbloccaggio del cesto di raccolta erba si trova molto l'impugnatura cesto di raccolta erba.

Prima di agganciare o sganciare il cesto di raccolta erba è necessario tirare verso l'alto la staffa di sbloccaggio del cesto di raccolta erba e tenerla in那一 bella posizione.

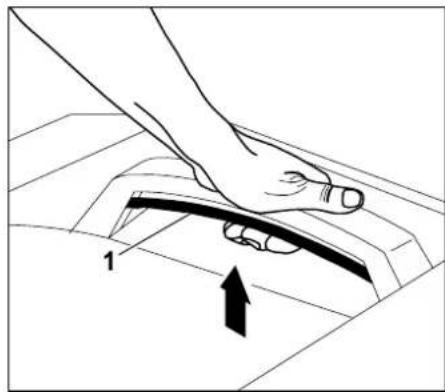

Sbloccaggio del cesto di raccolta erba:

Tirare verso l'alto e mantenere tirata la staffa di sbloccaggio del cesto di raccolta erba (1).

Il cesto di raccolta erba è ora sbloccato e più essere rimioso.

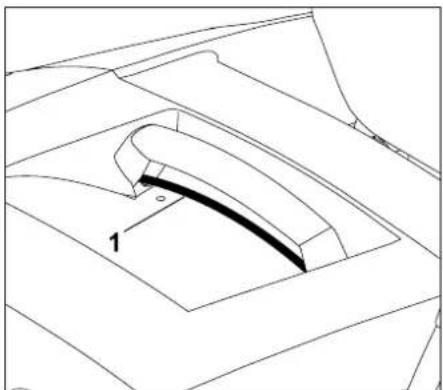

Bloccaggio del cesto di raccolta erba:

Dopo aver agganciato il cesto di racolta erba rilasciare la staffa di sbloccaggio del cesto di racolta erba (1). Facendo ciò fare attenzione che il bloccaggio dell'impugnatura scatti di nuovo completeness in posizione.

• Dopo aver eseguito il bloccaggio il cesto di raccolta erba è di nuovo fissato all'apparecchio.

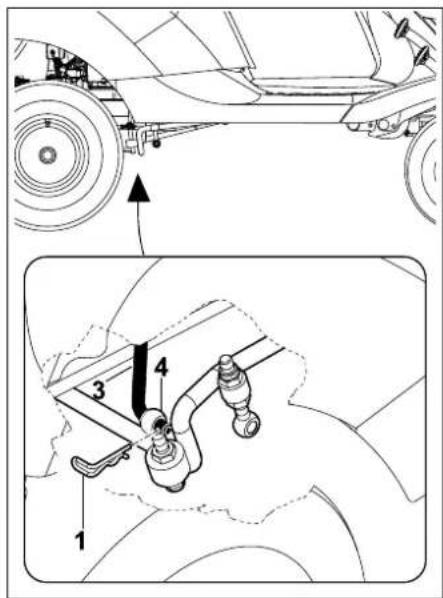

8.14 Staffa dispositivo di trasmissione a ruota libera

Ilchioeessere
disaccoppiato medianta la
staffa del dispositivo di
trasmissione a ruota libera
(p.es.per spingere l'appar
accoppiato (per la trazione

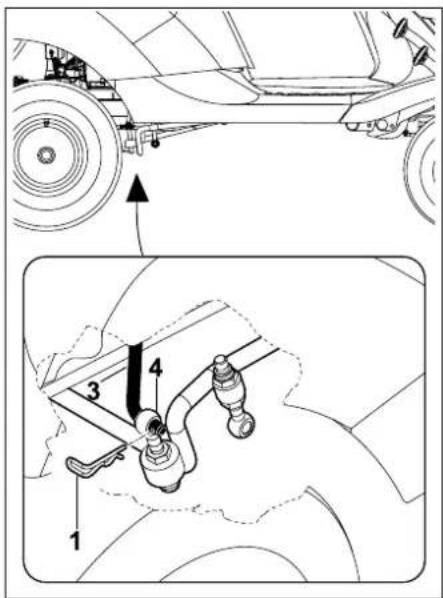

Attenzione! Pericolo di schiacciamento! La staffa del dispositivo di trasmissione a ruota libera dovrebbe essere estratta solo su superfici piane, poiché l'apparecchio potrebbe spostarsi da solo. Se si arresta l'apparecchio con la trasmissione disaccoppiata, bisogna innestare sempre il freno di parcheggio.

i Nota La staffa del dispositivo di trasmissione a ruota libera dovrebbe essere estratta solo se si spinge il trattorino.

Disinnesto delchio

Tirare verso l'esterno la staffa del dispositivo di trasmissione a ruota libera (1) fino alla battuta.

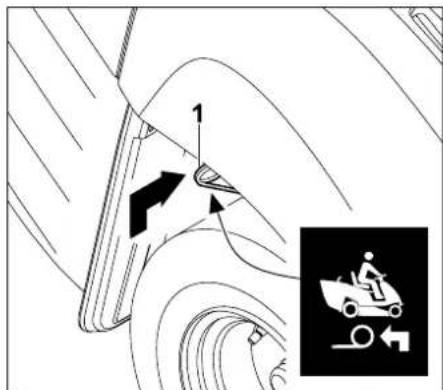

Innesto del cambio

Tirare verso l'alto la staffa del disposietivo di trasmissione a ruota libera (1) e spinnerla verso l'interno fino alla battuta.

8.15 Sensore livello di riempimento (cesto raccolta erba)

Se il cesto di raccolta erba è piano, viene emesso un segnale acustico continuo. In quello modo viene segnalato che è necessario svuotare il cesto di raccolta erba.

i Il segnale acustico continuo viene disattivato disinnestando l'apparato di taglio.

Modificando la lunghezza del sensore del livello di riempimento (esto raccolta erba) si influisce sul momento di emissione del segnale di cesto di raccolta pieno.

In quello modo è possibile adeguare il riempimento del cesto di raccolta erba alle caratteristiche dell'erba tagliata.

Di regola un sensore più corto fa scattare più tardi il segnale (il cesto di raccolta erba viene riempito di più, condizione ideale se l'erba tagliata è molto secca).

Il sensore del livello di riempimento del cesto cui quodesserere regolato su 6 positioni.

Alla conspicna il sensore del livello di riempimento (cesto di raccolta erba) è completeness estratto.

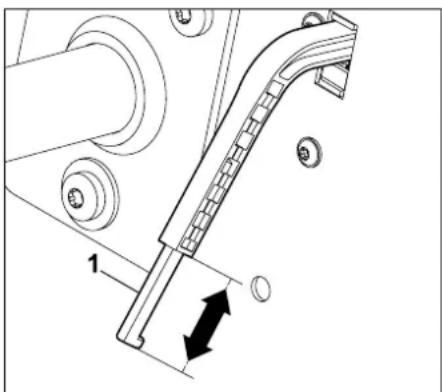

Regolazione del sensore livllo di riempimento:

• Spagnere il motore a combustione.
  (⇒ 12.3)
• Innestare il freno di parcheggio.
  (⇒ 8.10)
  Rimuovere il cesto di raccolta erba. ( 12.10)

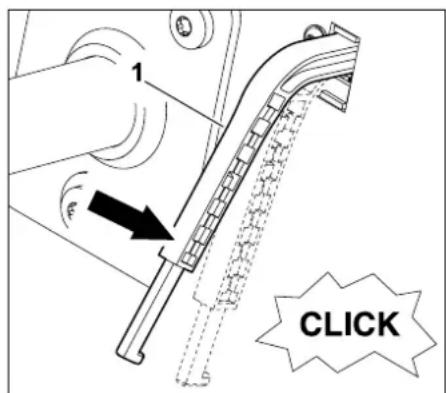

Allungare o accorrciare il cursore (1) del sensore livello di riempimento (cesto di raccolta erba) spostandolo nel senso della freccia.

• Agganciare il cesto di raccolta erba.
  (⇒ 12.10)

9. Sistema elettronico

Il trattorino da giardino è dotato di un sistema elettronico che prima di agli avvio durante il funzionamento controllingi tutti i dispositivi di sicurezza garantendo così un funzionamento sicuro.

9.1 Autodiagnosi durante l'avvio

Prima dell'avvio del motore a combustione viene eseguita un'autodiagnosi mediante ilsystema elettronico.Durante I'autodiagnosi viene controllato il corretto funzionamento di interruptori, cavi, ecc.

Attivazione dell'autodiagnosi:

• Sedersi sul sedile di guida.
• Rilasciare il freno di parcheggio.
  (⇒ 8.10)
• Ruotare la chiave d'accensione in posizione "Accensione ON" (→ 8.1). Durante tale operazione non attivare alcun interruttoro e pedale.

Autodiagnosi sanza guasti:

Viene emesso un breve segnale acustico. Ilsysteme elettronico è attivato e il trattorino da giardino è pronto per essere avviato.

• Avviare il motore a combustione.
  (⇒ 12.2)

Vengono emessi un segnale acustico continuo oppure tre segnali acustici consecutivi.

Un segnale continuo indica un difetto nelsystema elettronico oppure una batteriacollegata con i poli invertiti.

• Ruotare la chiave d'accensione in posizione "Motore a combustione OFF". (⇒ 8.1)

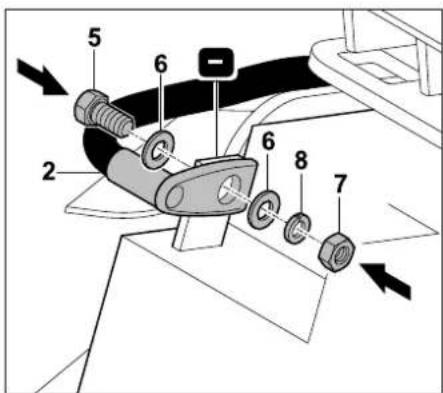

• Controllare la polarizzazione dei collegamenti della batteria e, se necessario, collegare i cavi correttamente. (14.19)
• Ripetere l'autodiagnosi. Se dopo il corretto collegamento della batteria il segnale acustico continuo persistsiste, è presente un guasto nelsystema elettronico. Rivolgersi al proprio rivenditore specializzato. STIHLConsiglia di rivolgersi a un rivenditore specializzato STIHLC.

Tre segnali acustici consecutivi indicano un difetto nelsystema elettrico (cortocircuito) o nell'interruttore contatto sedile. Non è possibile avviare il motore a combustione.

• Ruotare la chiave d'accensione in posizione "Motore a combustione OFF". (⇒ 8.1)
• Far eseguire una diagnosi approfondita da un rivenditore specializzato. STIHL consiglia di rivolgersi a un rivendatore specializzato STIHL.

9.2 Guasto al trattorino da giardino durante il funzionamento

Ilsysteme elettronico monitora lo stato di sicurezza durante il funzionamento. In caso di un guasto nel systeme elettrico (cortocircuito, connettore allentato, rottura cavo) vengono emessi tre segnali acustici consecutivi.

Il motore a combustione si spegne.

Azione richiesta:

• Ruotare la chiave d'accensione in posizione "Motore a combustione OFF". (→ 8.1)
  Attivare l'autodiagnosi. ( 9.1)

i Se non è possibile eliminare il guasto, è necessario eseguire una diagnosi approfondita. Rivolgersi al proprio rivenditore specializzato. STIHL consiglia di rivolgersi a un rivenditore specializzato STIH.

9.3 Guasto alsystema elettronico

In casi rari cui o verificarsi un guasto del
sistema elettronico durante il
funzionamento. Viene emesso un segnale
acustico continuo e il motore a
combustione viene spento.

Azione richiesta:

• Ruotare la chiave d'accensione in posizione "Motore a combustione OFF". (8.1)
  Attivare I'autodiagnosi. ( 9.1)
• Avviare nuovamente il motore a combustione. (⇒ 12.2)

i Se non è possibile eliminare il guasto, è necessario eseguire una diagnosi approfondita. Rivolgersi al proprio rivenditore specializzato. STIHL consiglia di rivolgersi a un rivenditore specializzato STIH.

10. Istruzioni di lavoro

Attenzione! Pericolo di lesioni!

Prima di agli messa in funzione leggere tutte leindicazioni per un funzionamento sicuro dell'apparecchio.

Il lavoro su terreini in pendenza richiede un'attenzione e cautela particolari.

Nota

Controllare la corretta posizione di montaggio dell'apparato di taglio prima di iniziare il lavoro. Per la prima messa in funzione dell'apparecchio scegliere una superficie piana e priva di asperità e tagliare strisce d'erba diritte e leggermente sovrapposto per esercitarsi. L'erba dovrebbe essere tagliata sempre quando è asciutta.

Épossibleottenerenu prato bello e folto:

• tagliando l'erba con un numero di giri elevato del motore a combustione (leva acceleratore in posizione MAX) ed una velocità ridotta.
• tagliando frequently l'erba del prato e mantenendolaorta.
• in caso di clima caldo e secco non tagliando l'erbaccessivamenteorta. In caso contrario, il prato viene bruciato dai raggi del sole e perdeosi la sua bellezza.
• con una lama affiliata. Pertanto affiliare regolarmente le lame oppure sostiturle.
• variando la direzione di taglio.

Taglio di erba alta

Se l'erba del prato è molto alta, è necessario tagliare l'erba in due passaggi:

• il primo passaggio con il livello di taglio massimo, il numero di giri del motore a combustione massimo e una velocità ridotta;
• il secondo passaggio con il livello di taglio desiderato e il numero di giri del motore a combustione massimo. Regolare la velocità di marcia in base alle caratteristiche dell'erba del prato.

Attenzione - Pericolo di incendio! Evitare di sovraccaricare il motore dell'apparato di taglio in quanto un sovraccarico può essere lo slittamento costante della cinghia trapezoidale con seguente incendio dovuto a surriscaldamento.

Rumori inusuali, p. es. uno "stridore" (rumore di trascinamento) della cinghia trapezoidale sono sintomo di sollecitatione eccessiva. Pertanto, non tagliare mai l'erba con il canale di scarico otturato o il cesto di raccolta erba pieno nell'erba alta; se necessario utilizzato il kit mulching (accessorio speciale).

L'apparato di taglio deve essere sempre tenuto sgombro da materiale infiammabile (erba, foglie ecc.), in particolare nella zona della cinghia trapezoidale, e deve essere pulito regolarmente per evitare il pericolo di incendio.

Evitare intasamenti nel canale di scarico

Se il canale di scarico è otturato dall'erba, diminuire la velocità. Potrebbe essere troppo elevata per lo stato del prato. Inoltre, il cursore del sensore di riempimento dovrebbe essere estratto completeness. (→ 8.15)

Se il problema resta immutato, le alette delle lame di taglio potrebbero essere danneggiate o usurate. Sostituire la lama.

Si dovrebbe inoltre pulire l'apparato di taglio, il canale di scarico e la lama dopo agli utilizzato, per evitare che restino incollati residui d'erba.

Concimare

Il taglio dell'erba sottrae al terreno sostanze nutritive che devono essere ripristinate mediante un concime per prati di lunga durata e di ottima qualità. Generalmente è necessario procedere alla concimazione tre volte per agli stagione. Il prato dovrebbe essere asciutto affinché il concime non si attacchi ai fili d'erba bruciandoli. Si consiglia di annaffiare il prato in modo da togliere il concime dai fili d'erba (attenersi alle indicazioni del produttore).

Con l'erba tagliata è possibile concimare il prato in modo naturale. Cio è possibile utilizzando il kit mulching. Il kit mulching è disponibile come accessorio speciale e non è contentuto nella fornitura (il rivenditore specializzato STIHL sare laieto di fornirvi ulteriori informazioni).

Tagliare l'erbaswana danneggiare il terreno

I fatti riu importanti per un taglio che non danneggii il terreno sono la tecnia di lavoro e l'umidità del terreno.

Per ottenere un taglio soddisfacente bisogna adattare la velocità di guida allo stato dell'erba da tagliare (altezza e foltezza) e all'umidità del prato.

Curve troppo angolate augmentano il carico sul dato erboso e, in particolare se il prato è umido, sono causa di un cattivo risultato di taglio, perché le ruote penetrano nel terreno.

11. Dispositivi per la sicurezza

L'apparecchio è dotato di diversi dispositivi di sicurezza al fine di garantirne un utilizzo sicuro e di evitare un uso inappropriato.

Pericolo di lesioni!

Non mettere in funzione l'apparecchio se uno dei dispositivi per la sicurezza è difettoso. Rivolgersi a un rivenditore specializzato. STIHL consiglia di rivolgersi a un rivenditore specializzato STIHL.

Per avviare il motore a combustione è necessario che:

• l'apparato di taglio sua disinserito.
• il pedale del freno sua premuto o il freno di parcheggio innestato.

Il motore a combustione viene spento, se I'utente

-scende dal sedile di guida con l'apparato di taglio innestato.
- ribalta, solleva il cesto di raccolta erba o rimuove il deflettore (accessorio speciale) con l'apparato di taglio innestato.
-scende dal sedile di guida e non innesta il freno di parcheggio.

Freno motore lama integrato:

Dopo il disinnesto le lame si arrestano completamente al massimo dopo 5 secondi.

Nota

Dopo l'innesto dell'apparato di taglio le lame iniziano a ruotare e si percepiisce un rumore tipo vortice di vento.

Il tempo di persistenza corrisponde alla durata del vortice dopo il disinnesto e potò essere misurato con un cronometro.

Per controllare il freno motore lama integrato, misurare con un cronometro la durata del vortice dopo il disinnesto.

Se si superano i 5 secondi: rivolgersi a un rivenditore specializzato STIHL.

12. Messa in servizio dell'apparecchio

Pericolo di lesions!

Prima della messa in funzione leggere attendamente l'intero capitolo "Per la vostra sicurezza" ed atteneri a quanto descritto. ( 4.)

Per motivi di sicurezza non usare l'apparecchio su pendii con un'inclinazione superiore a 10^ (17,6%) .

Il 17,6% di inclinazione del pendio corrispondono a una pendenza di 17,6 cm su 100 cm di superficie orizzontale.

• Prima della messa in funzione familiarizzare con tutti gli elementi di lavoro dell'apparecchio. (⇒ 8.)

• Prima della messa in funzione consultare il piano di manutenzione ed eseguire tutti i lavori di manutenzione necessari. ( 14.1)

• Prima di uomini messa in funzione controllare i dispositivi di sicurezza. ( 11.) Se mancassero dei dispositivi di sicurezza oppure se fossero danneggiati, ponticellati o modificati, non mettere in funzione il trattorino da giardino.

12.1 Rifornimento di carburante

Volume massimo del serbatoio: 6 litri

Consigli per il carburante: benzinaenza piombo,carburante di marca,di recente produzione. Leindicazioni riguardanti la qualita del carburante (Numero di ottani) sono disponibili nelle istruzioni per l'uso del motore a combustione.

Svitare il tappo del serbatoio (1) e rimuoverlo.

• Spagnere il motore a combustione e lasciarlo raffreddare (leggermente caldo). ( 12.3)
  Innestare il freno di parcheggio. ( 8.10)
• Versare lentamente e con cautela il carburante nel serbatoio con l'ausilio di un imbuto adatto (non compreso nella fornitura). Per evitare che fuoriesca, eseguire il rifornimento in più fasi. Tra le singole fasi di versamento controllare visivamente il livello di riempimento nel serbatoio sull'indicatore livello benzina. Versando progressively il carburante, le quantità di carburante necessarie da versare ad agli fase dovrebbero ridursi.

Il livello del carburante nel serbatoio più essere rilevato sull'indicatore livello benzina (2). Riempire il serbatoio con il carburante fino a quando il carburante non raggiunge il contrassegno più alto.

• Posizione are il tappo del serbatoio e avvitarlo. Quindi serrare manualmente il tappo del serbatoio.

Rimuovere I'eventuale carburante fuoriuscito e lasciarlo evaporare per quale minuto prima di avviare il motore a combustione.

12.2 Avviamento del motore a combustione

Fare attenzione a non danneggiare l'apparecchio!

Se il motore a combustione non si avviasse immediatamente,fare delle pause tra un tentativo di avvio e l'altro.

Non portare mai la chiave d'accensione per più di 10 secondi in posizione "Avvio motore a combustione".

Prima dell'avvio:

• Controllare il livello dell'olio motore. ( 14.13)
• Liberare da residui d'erba tagliata l'apparato di taglio e il vano motore.
• Controllare il carburante, e se necessario, rabboccare. (⇒ 12.1)
• Controllare sempre il funzionamento del freno prima diogni messa in funzione. (⇒ 12.5)
• Regolare il sedile di guida (regolazione sedile di guida) sull'apparecchio in tutte le posizioni desiderate. Non esquire tale operazione con il motore a combustione in funzione.
  Non avviare l'apparecchio se ci sono persone nelle vicinanze, soprattutto bambini o animali.

Sequenza di avvio:

• Aprire il rubinetto del carburante.
  (⇒ 14.15)

• Sedersi sul sedile di guida.

• Premere fino alla battuta e tenere premuto il pedale del freno o innestare il freno di parcheggio prima di avviare l'apparecchio. ( 8.9) , ( 8.10)
• Inserire la chiave d'accensione nel blocchetto di avviamento e ruotarla in posizione "Accensione ON". (⇒ 8.1)
• Portare la leva acceleratore in posizione accensione e avviamento a freddo. ( 8.2)
• Ruotare la chiave d'accensione in posizione "Avvio motore a combustione". Il motore a combustione si avvia. Una volta avviato il motore a combustione, rilasciare la chiave d'accensione. Dopo essere stata rilasciate la chiave d'accensione ritorna automaticamente nella posizione "Motore a combustione ON".
• Con il motore a combustione acceso, portare la leva acceleratore su MAX. Fare attenzione alla posizione di arresto! (⇒ 8.2)
• Con il motore a combustione in funzione, è possibile togliere il piede dal pedale del freno oppure rilasciare il freno di parcheggio.

12.3 Spegnimento del motore a combustione

• Rallentare l'apparecchio fino all'arresto completo.
• Disinnestare l' apparato di taglio. (8.3)

• Portare la leva dell'acceleratore in posizione MIN. (⇒ 8.2)

• Ruotare la chiave d'accensione in posizione "Motore a combustione OFF". Il motore a combustione si spegne.

• Innestare il freno di parcheggio.
  (⇒ 8.10)
  Se necessario, chiudere il rubinetto carburante. ( 14.15)
• Estrarre la chiave d'accensione e conservarla in luogo sicuro.

12.4 Guida

Attenzione! Su terreni no

Su terreni non erbosi tenere
sempre una velocita di guida
moderata.
Prima di cuiare la direzione di
marcia, in particolare su pendii,
ridurre opportunamente la velocita di guida in base alla situazione.

1

Fare attenzione a non danneggiare l'apparecchio!

Marciare costamente con il numero di giri massimo del motore a combustione per garantire un raffreddamento ottimale delchio. Regolare pertanto la velocità di marcia solo mediante il pedale della frizione e non con la leva acceleratore.

Prima della marcia:

• Controllare il funzionamento del freno.
• Innestare la staffa del disposito giunto unidirezionalechio. ( 8.14)
• Avviare il motore a combustione.
  (⇒ 12.2)

Guida in avanti:

• Portare la leva dell'acceleratore in posizione MAX. (⇒ 8.2)
• Selezionare la direzione marcia avanti. (8.5)
• Rilasciare il freno di parcheggio, se innestato. (⇒ 8.10)
• Azionare il pedale frizione. L'apparecchio inizia la marcia avanti.

Guida in retromarcia:

• Portare la leva dell'acceleratore in posizione MAX. (⇒ 8.2)
• Selezionare la direzione retromarcia. (8.5)
  Rilasciare il freno di parcheggio, se innestato. ( 8.10)
• Azionare il pedale frizione. L'apparecchio inizia a muoversi in retromarcia.

12.5 Frenata

• Ridurre la velocità di marcia rilasciendo il pedale frizione. Evitare frenate improvvise a piena velocità. (⇒ 8.8)
• Spingere verso il basso il pedale del freno in modo uniforme fino a quando l'apparecchio non si arrresta. (⇒ 8.9)

12.6 Regolazione dell'altezza di taglio

#

Pericolo di lesions!

Regolare l'altezza di taglio solo quando l'apparecchio è completenessfermo.

• Rallentare l'apparecchio fino all'arresto completo.

• Sbloccare la leva della regolazione altezza di taglio e mantenerla in tale posizione. (→ 8.11)

• L'altezza di taglio può essere regolata spostando in alto o in basso la leva della regolazione altezza di taglio su 6 livelli di taglio.
• Bloccare la leva della regolazione altezza di taglio. (⇒ 8.11)

Livello di taglio 1:

Altezza di taglio minima (35 mm)

Livello di taglio 6:

Altezza di taglio massima (90 mm)

12.7 Taglio

i Se I'apparato di taglio venisse innestato durante la marcia, per un breve lasso di tempo il numero di giri del motore a combustione diminuisce, a causa del maggior carico (attivazione della lama).

Prima del taglio:

• Leggere e attenersi alleindicazioni riportate nel capitolo "Istruzioni per il lavoro". ( 10.)
• Lavorare sempre con il motore a combustione al numero di giri massimo. La lama è ottimizzata per quello numero di giri: in quello modo si ottengono i risultati di taglio migliorie e la massima forza di aspirazione per la raccolta dell'erba tagliata.

Innesto dell'apparato di taglio nella segunte sequenza:

• Avviare il motore a combustione.
  (⇒ 12.2)

• Portare la leva dell'acceleratore in posizione MAX. (⇒ 8.2)

• Condurre il trattorino da giardino sulla superficie da tagliare. Non innestare l'apparato di taglio nelle'erba alta o con l'altezza di taglio minima. Innestare l'apparato di taglio solo quando l'apparecchio si trova sulla superficie da trattare.

• Taglio con marcia avanti:
• Selezionare la direzione marcia avanti ( 8.5) , infine innestare l'apparato di taglio premendo l'interruttore dell'apparato di taglio. ( 8.3) Taglio in retromarcia:
• Selezionare la direzione retromarcia ( 8.5) e azionare una volta e brevamente l'interruttore di sicurezza taglio in retromarcia ( 8.4) , infine innestare l'apparato di taglio premendo l'interruttore dell'apparato di taglio entro 6 secondi. ( 8.3)

Durante il taglio:

• Portare la leva dell'acceleratore in posizione MAX. (⇒ 8.2)
• Adeguare sempre la velocità di marcia all'altezza dell'erba o al livello di taglio. Impostare una velocità Bassa in caso di erba alta o di livello di taglio basso.

Un segnale acustico continuo segnala un cesto raccolta erba pieno. ( 12.9)

Cambio di direzione di marcia con l'apparato di taglio innestato:

Per il taglio in retromarcia azionare una volta e brevamente l'interruttore di sicurezza taglio in retromarcia entro un determinato lasso di tempo (5 secondi prima oppure 1 secondo归来 il passaggio al taglio in retromarcia). ( 8.4)

• Arrestare l'apparecchio sulla superficie prato e impostare la direzione di marcia desiderata con la leva direzione di marcia. (⇒ 8.5)
• Continue it taglio.

La lama dovrebbe essere disinnestata nella segunte sequenza:

• Portare l'apparecchio su un manto erboso già tagliato o selezionare l'altezza di taglio massima dell'apparato di taglio. (⇒ 8.11)
• Premere l'interrutto dell'apparato di taglio per disinnestare l'apparato di taglio. (⇒ 8.3)

Pericolo di lesions!

Dopo aver disinnestato l'apparato di taglio fare attenzione in quanto lama continuera a funzionare fino a 5 secondi prima di arrestarsi completeness. ( 11.)

12.8 Programmazione del disinnesto automatico dell'apparato di taglio

La frizione elettromagnetica
innesto lama cui esere
programmata in modo tale che
l'apparato di taglio venga disattivato
automatically quando il cesto di
raccolta erba è pieno. In quello modo
viene migliorato il comfort di lavoro in
quanto è possibile evitare l'intasamento
del canale di scarico.

• Spagnere il motore a combustione. (⇒ 12.3)
• Ruotare la chiave d'accensione in posizione "Accensione ON". (⇒ 8.1)
• Attendere l'autodiagnosi del systeme elettronico.

Attivazione del disinnesto automatico:

• Portare la leva di selezione della direzione di marcia su marcia avanti.
• Azionare l'interruttore di sicurezza taglio in retromarcia e il pedale frizione contemporaneamente per 5 secondi. Un breve segnale acustico segnala che l'automatico è inserito.
• L'impostazione corrente viene memorizzata in modo permanente.

Disattivazione del disinnesto automatico:

• Portare la leva di selezione della direzione di marcia su marcia avanti.
• Azionare l'interruttore di sicurezza taglio in retromarcia e il pedale frizione contemporaneamente per 5 secondi. Tre brevi segnali acustici consecutivi segnalano che l'automatico è disinserito.
• L'impostazione corrente viene memorizzata in modo permanente.

12.9 Svuotamento del cesto di raccolta erba

Pericolo di lesioni!

Svuotare il cesto di raccolta erba solo su una superficie piana in quanto, ruotando il cesto verso l'alto, si sposta il baricentro dell'apparecchio ed aumenta il rischio di ribaltamento.

Un segnale acustico ininterrotto.
durante il taglio dell'erba indica che il cesto di raccolta è pieno e delve
essere svuotato.
Disinnestare l'apparato di taglio.
Dopo aver disinnestato l'apparato di taglio, non si sentirà più il
segnale acustico.

Il cesto di raccolta erba non si riempie completeness.

• Controllare se è montato il canale di scarico. (⇒ 14.6)
• Impostare correttamente il sensore del livello di riempimento (cesto di raccolta erba). ( 8.15)
• Durante lo svuotamento del cesto di raccolta erba controllare se il canale di scarico è otturato ed eventualmente pulirlo.
• Controllare se le alette della lama sono danneggiate o usurate ed eventualmente sostituirle.

Svuotamento del cesto di raccolta erba

• Disinnestare l' apparato di taglio.
  (⇒ 8.3)
  Il segnale acustico cessa.
• Selezionare l'altezza massima dell'apparato di taglio. (⇒ 8.11)
• Portare l'apparecchio sul punto in cui delve essere svuotata l'erba tagliata.
• Estrarre la leva di svuotamento del cesto di raccolta erba e spingerla in avanti. ( 8.12) Il cesto di raccolta erba ruota verso l'alto e l'erba tagliata esce dal cesto.

• Affinché l'erba tagliata possa uscire dal cesto spostare eventualmente l'apparecchio leggermente in avanti con il cesto ruotato in alto.

• Far oscillare il cesto di raccolta erba versuso l'alto e verso il basso affinché l'erba tagliata esca completeness dal cesto.

• Riportare lentamente indietro la leva di svuotamento del cesto di raccolta erba e far bloccare nuovamente il cesto sulla parete posteriore.
• Rilasciare la leva di svuotamento del cesto di raccolta erba e spingerla verso il basso sino a quando si trovava nuovamente nella posizione iniziale.

12.10 Stacco e attacco del cesto di raccolta erba

Prima della rimozione:

• Disinnestare l'apparato di taglio.
  (⇒ 8.3)
• Svuotare il cesto di raccolta erba.
  (⇒ 12.9)
• Innestare il freno di parcheggio. (8.10)
• Spagnere il motore a combustione.
  (⇒ 12.3)

Durante la rimozione e l'aggancio del cesto di raccolta erba la staffa di sbloccaggio del cesto deve essere sempre tenuta sbloccata fino a quando il cesto di raccolta erba è stato completamente rimioso o riagganciato.

Rimozione del cesto di raccolta erba

Tirare verso l'alto e mantenenere tirata la staffa di sbloccaggio del cesto di raccolta erba (1).

Rimuovere il cesto di raccolta dell'erba (2).

Aggancio del cesto di raccolta erba

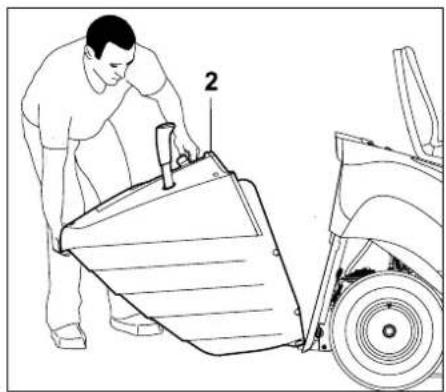

Posizione are il cesto di raccolta erba (2) in entrambi i ganci di fermo (3) sulla parte posteriore.

• Premere e mantenere premuta la leva di sbloccaggio del cesto di raccolta erba. (⇒ 8.13)

Sollevare il cesto di raccolta erba (2) sono alla battuta.

• Rilasciare la leva di sbloccaggio del cesto di raccolta erba ed accertarsi che il cesto si blocchi in posizione. ( 8.13)

Se l'apparecchioieneutilizzato
senza cesto di raccolta erba o
senza deflettore (accessorio non
compreso nella fornitura),non è possible innestare l'apparato di
taglio.
In questo caso il motore a
combustione si spegne
automaticamente.

12.11 Traino di carichi

Pericolo di lesions!

Le caratteristiche di guida dell'attrezzo cambiano durante iltrasporto di carichi (ad es.spazio di frenata maggiore).Piu augmenta il carico e più cambiano le caratteristiche di guida!Durante il traino di carichi èpertanto necessario selezionare una velocità piu bassa.

Evitare danni all'attrezzo! Su terreni in pendenza si riduce il carico massimo trainabile.
- Prima di trainare dei carichi controllare sempre il funzionamento del freno. (12.5)

Carico massimo trasportabile con rimorchio su superficie piana = 250kg Carico massimo trasportabile con rimorchio su una pendenza di 10^ = 100 kg

Carico statico massimo = 40kg Carico di trazione massimo = 40kg

Si raggiunge un carico di trazione di 40 kg sull'attacco del rimorchio durante il traino di un rimorchio su una superficie piana con un peso di 250 kg.

12.12 Funzionamento su terreini in pendenza

• Controllare sempre il funzionamento del freno prima dell'utilizzo su un pendio. (12.5)
• Percorrere il pendio in senso longitudinale. Se ci si sposta trasversalmente aumenta il rischio di ribaltamento dell'apparecchio. Fare attenzione all'inclinazione pendio massima. (4.7)
• Evitareambi di direzione sui pendii. Se non fosse possibile evitare iambi di direzione, eseguirli con la massima cautela.

12.13 Aiuto all'orientamento

i Avertenza L'accuratez

L'accuratezza dell'aiuto all'orientamento dipende dall'altezza dell'operatore e dall'impostazione del sedile di guida.

L'apparecchio è dotato di un aiuto all'orientamento per non lasciare dei fili d'erba tra le strisce di erba tagliata.

L'opercatore si siede sul sedile di guida.

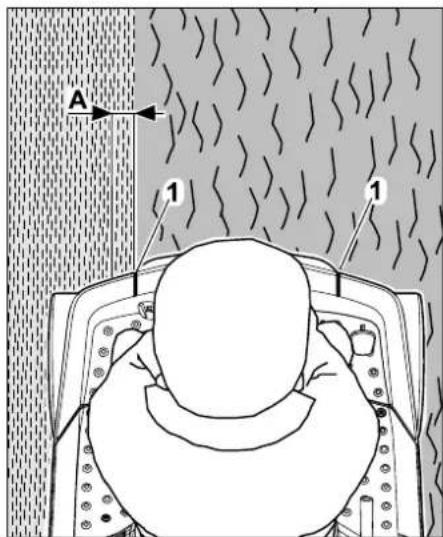

Se l'aalto all'orientamento (1) visto dal sedile di guida si trovava esattamente sul bordo di taglio (passaggio da prato gia tagliato a prato non alla; tagliato), il prato verrà tagliato con una sovrapposizione (A) di ca. 5 cm.

Con una sovrapposizione la lama taglia ca. 5 cm nella striscia d'erba già tagliata. In tal modo non ci sare più erba residua tra le due strisce di erba tagliata.

13. Apparato di taglio

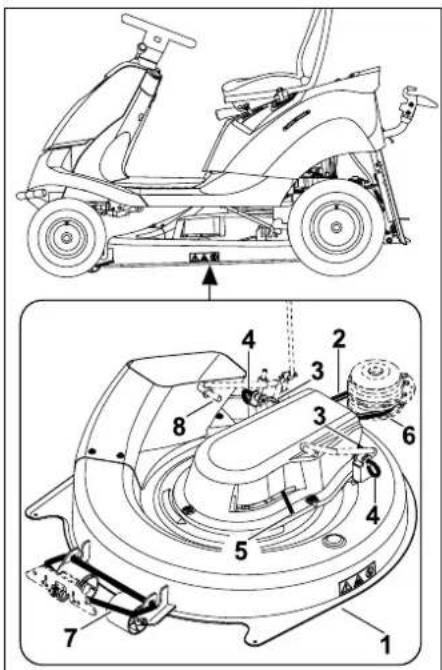

Panorama dei componenti montati sull'apparato di taglio

1 Apparato di taglio
2 Cinghia trapezoidale
3 Copiglia di fissaggio
4 Perno di fissaggio
5 Leva tendicinghia per cinghia trapezoidale
6 Puleggia cinghia trapezoidale
7 Sospensione anteriore apparato di taglio

8 Sospensione posteriore apparato di taglio

13.1 Smontaggio dell'apparato di taglio

Pericolo di lesioni!

Prima di agli lavoro sull'apparato di taglio leggere attendamente il capitolo "Per la vostra sicurezza" ed atteneri a quanto descririto. ( 4.)

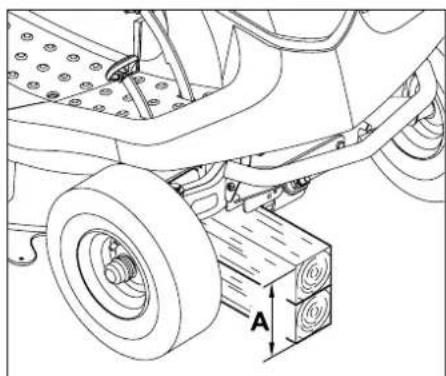

Fare attenuation a non danneggiare l'apparecchio!

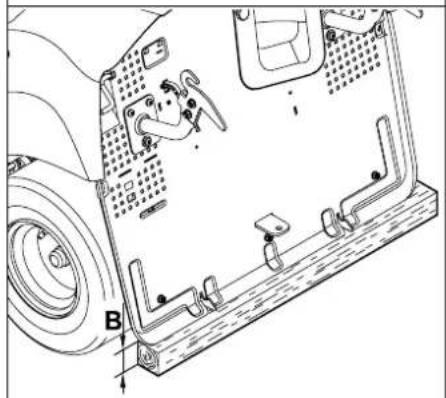

Durante lo smontaggio dell'apparato di taglio, non è consentito mettere in funzione il trattorino da giardino con il canale di scarico montato. Smontare il canale di scarico per evitare che possa restare impigliato in oggetti (tane di talpa, radici, ecc.) durante la marcia danneggiandosi. ( 14.5)

• Arrestare l'apparecchio su un fondopiano e stabile.
• Spagnere il motore a combustione.
  (⇒ 12.3)
• Estrarre la chiave d'accensione.
  Innestare il freno di parcheggio. ( 8.10)
  Rimuovere il cesto di raccolta erba. ( 12.10)
• Smontare il canale di scarico. (⇒ 14.5)

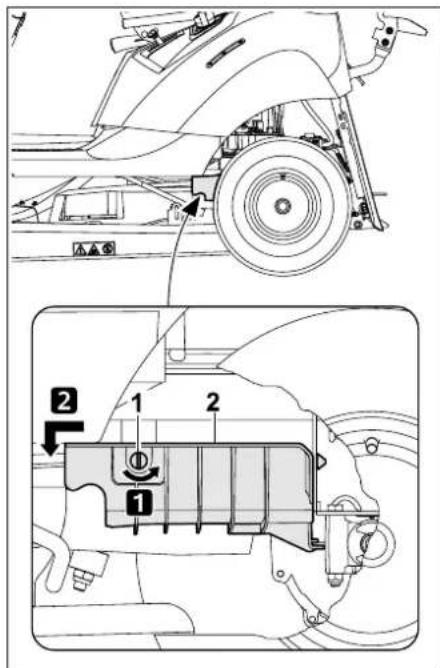

Smontaggio copertura cinghia trapezoidale posteriori

Pericolo di uszioni!

Prima dello smontaggio della copertura della cinghia trapezoidale posteriori lasciar raffreddare completeness l'apparecchio, in particolare la marmitta.

• Selezionare l'altezza di taglio più Bassa.

Passaggio 1:

Svitare la vite di fermo (1) di 90^ ruotandola in senso antiorario.

Passaggio 2:

Tirare in avanti la copertura della cinghia trapezoidale posteriore (2) e rimuoverla.

Sgancio della cinghia trapezoidale

• Selezionare l'altezza di taglio 3.

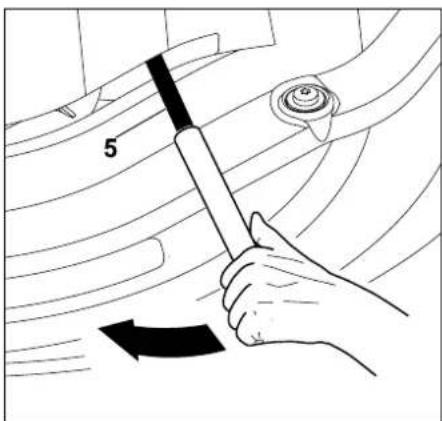

Con l'ausilio di un apposto pezzo di tubo spingere la leva del tendincinghia per cinghia trapezoidale (5) nel senso della freccia (in avanti) e mantenerla in posizione.

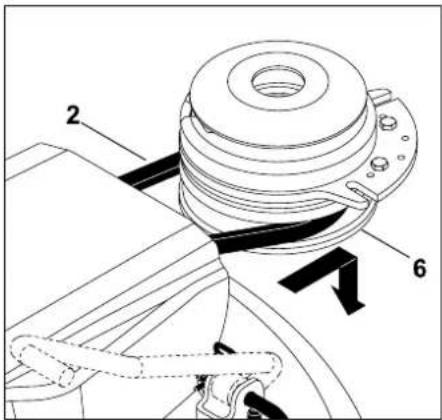

Rimuovere la cinghia trapezoidale (2) alla puleggia (6).

• Dopo aver rimioso la cinghia trapezoidale rilasciare lentamente la leva del tendicinghia.

Stacco dell'apparato di taglio dal retro

Pericolo di lesions! Estraendo i perni di fissaggio accertarsi che nessuna parte del corpo (mano, dita, piedi, ecc.) si trovi direttamente quello l'apparato di taglio.

i Nota Per facilitare lo smontaggio è necessario osservare scrupolosamente la sequenza indicata.

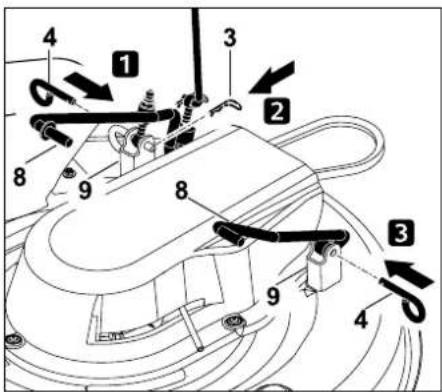

Passaggio 1:

Estrarre la copiglia di sicurezza (3) dal perno di fissaggio (4).

Passaggio 2:

Sollevare leggermente l'apparato di taglio (1) e mantenerlo sollevato. Rimuovere i bulloni di fissaggio (4).

Passaggio 3:

Estrarre la copiglia di sicurezza (3) dal perno di fissaggio (4).

Passaggio 4:

Sollevare leggermente l'apparato di taglio (1) e mantenerlo sollevato. Rimuovere i bulloni di fissaggio (4).

• Abbassare lentamente e con cautela l'apparato di taglio.

Stacco dell'apparato di taglio dal davanti

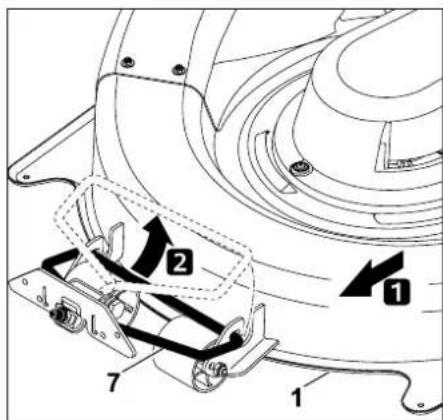

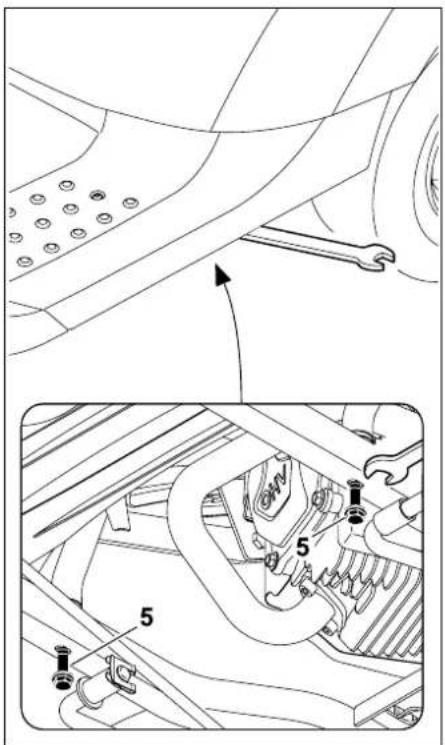

Pericolo di schiacciameto! Prima dello stacco accertarsi che nessuna parte del corpo (dita, mani, piedi, ecc.) si trovi direttamente fatto l'apparato di taglio.

Una volta sganciato l'apparato di taglio, la sospensione dell'apparato di taglio anteriore si ripiega automaticamente verso l'alto.

Spingere in avanti, in parallelo l'apparato di taglio (1) e sganciarlo alla sospensione anteriore (7).

Rimozione dell'apparato di taglio

• Selezionare l'altezza di taglio 6.

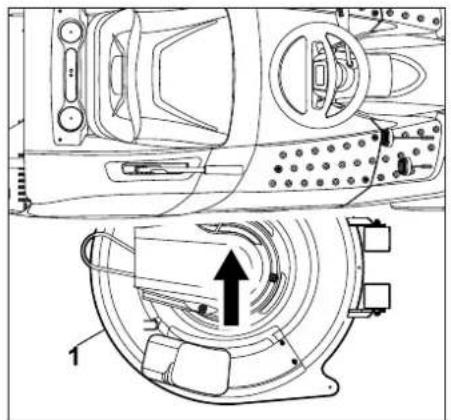

Estrarre l'apparato di taglio (1) sul lato destro.

Spingere l'apparato di taglio (1) dal lato destro con i rulli rivolti in avanti sotto l'apparecchio.

13.2 Montaggio dell'apparato di taglio

Pericolo di lesioni!

Prima di agli lavoro sull'apparato di taglio leggere attendamente il capitolo "Per la vostra sicurezza" ed atteneri a quanto descririto. ( 4.)

• Arrestare l'apparecchio su un fondopiano e stabile.
• Spagnere il motore a combustione. (12.3)
• Estrarre la chiave d'accensione.
  Innestare il freno di parcheggio. (8.10)
• Selezionare l'altezza di taglio più alta.
  Rimuovere il cesto di raccolta erba. ( 12.10)
• Smontare il canale di scarico. (⇒ 14.5)

Inserimento dell'apparato di taglio

• Selezionare l'altezza di taglio 6.

Posizione are la cinghia trapezoidale (2) supra la tiranteria della sospensione dell'apparato di taglio (8).

Attacco anteriore dell'apparato di taglio

• Selezionare l'altezza di taglio minima.

Piegare verso il basso la sospensione anteriore dell'apparato di taglio (7) e agganciarla all'apparato di taglio (1). Spingere indietro l'apparato di taglio (1) e fissareosi la sospensione anteriore dell'apparato di taglio (7) all'apparato stesso.

Attacco posteriore dell'apparato di taglio

Nota

Prima dell'attacco controllare se l'apparato di taglio è agganciato correttamente alla relativa suspensione anteriore.

• Sollevare l'apparato di taglio (1) con la mano e tenerlo in quella posizione. I fori della sospensione sull'apparato di taglio e quelli della sospensione dell'apparato di taglio sull'apparecchio devono essere a filo.

Nota

Per facilitare il montaggio è necessario osservare scrupolosamente la sequenza indicata.

Passaggio 1: Infilare il bullone (4) fino alla battuta attraverso il foro della sospensione sull'apparato di taglio (9) e attraverso quello della sospensione dell'apparato di taglio (8).

Passaggio 2: Infilare la copiglia di sicurezza (3) attenuato il foro del bullone (4).

Passaggio 3: Infilare il bullone (4) fino alla battutaattraverso il foro della sospensionesull'apparato di taglio (9) eattraversoquello della sospensione dell'apparato ditaglio (8).

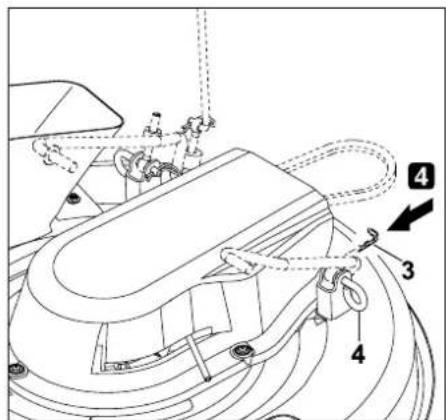

Passaggio 4: Infilare la copiglia di sicurezza (3) attenuato il foro del bullone (4).

Aggancio della cinghia trapezoidale

Pericolo di lesioni!
Agganciando la cinghia
trapezoidale,fare attenzione a non
infilare le mani o un dito tra la
cinghia trapezoidale e la puleggia
mente si rilascia la leva del
tendicingia per cinghia
trapezoidale.

• Selezionare l'altezza di taglio 3.

Con l'ausilio di un apposto pezzo di tubo spingere la leva del tendincinghia per cinghia trapezoidale (5) nel senso della freccia (in avanti) e mantenerla in posizione.

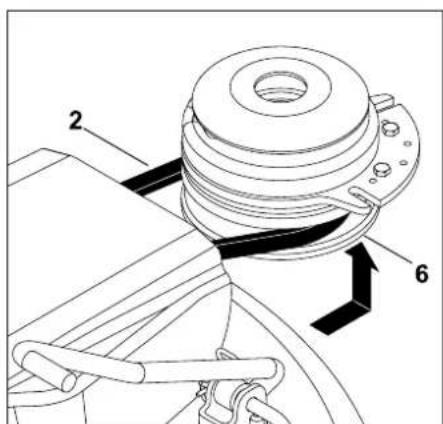

Agganciare la cinghia trapezoidale (2) alla puleggia (6).

Durante esta operazione controllare che la cinghia trapezoidale sia montata correttamente (senza distorsioni).

• Rilasciare lentamente la leva del tendincinghia per cinghia trapezoidale (5) e controllare che la cinghia trapezoidale sua stesa correttamente nella puleggia.
  Montare il canale di scarico. ( 14.6)
  Montare il cesto di raccolta erba. ( 12.10)

Pericolo di lesioni!
!Dopo aver agganciato l'apparato di taglio eseguire un controllo di funzionamento. Accertarsi che nelle vicinanze non vi siano persone, soprattutto bambini o animali. Eseguire la prova di funzionamento solo se I'operatore siede sull'apparecchio.

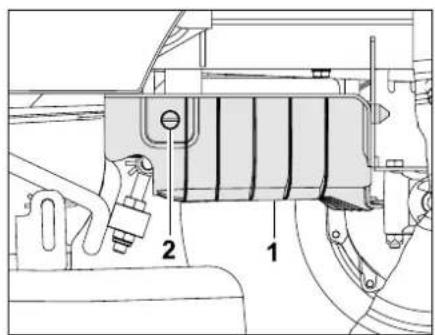

Montaggio della copertura della cinghia trapezoidale posteriori

Pericolo di usstioni! Prima del montaggio della copertura della cinghia trapezoidale posteriori lasciar raffreddare completamente l'apparecchio, in particolare la marmitta.
- Selezionare l'altezza di taglio più bassa.

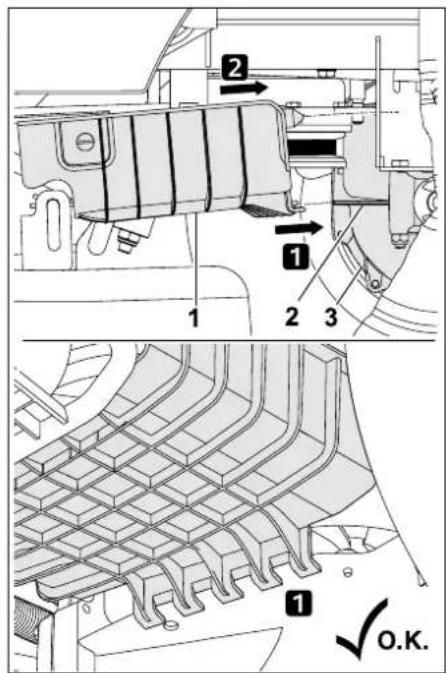

Posizione are la copertura della cinghia trapezoidale posteriore (1) con il dispositivo di fermo sul nasello di fermo (2) delchio (3) nel senso della freccia.

Spingere verso l'alto la copertura della cinghia trapezoidale posteriore (1) e mantenerla in quella posizione. Girare la vite di fermo (2) di 90^ in senso orario.

Nota
Dopo il montaggio controllare che la copertura della cinghia
trapezoidale posteriori sa
posizionata correttamente in sede.

Evitare danni all'apparecchio!
Dopo il montaggio la cinghia
trapezoidale deve essere libera e
non deve toccare la copertura della
cinghia trapezoidale posteriore.
Eseguire un controllo visivo.

14. Manutenzione

Pericolo di lesions!

Prima di ogni lavoro di manutenzione e riparazione leggere attendamente il capitolo "Per la vostra sicurezza", in particolare il sottocapitolo "Manutenzione e riparazioni" ed atteneri a quanto descriptors. ( 4.)

Estrarre la chiave d'accensione per evitare un avviamo inccidentale del motore a combustione.

Lavorare solo con quanti da lavoro.

Non toccare mai le lame prima dell'arresto completo.

Per motivi di sicurezza è Vietato effettare lavori di manutenzione sul freno. Fare eseguire i lavori di regolazione e manutenzione da un rivenditore specializzato. STIHL consiglia di rivolgersi a un rivenditore specializzato STIHL.

Indicazioni generali per la manutenzione:

• Rispettare scrupolosamente il piano e gli intervalli di manutenzione.
• Attenersi ai lavori e al piano di manutenzione riportati nelle Istruzioni per l'uso del motore a combustione.

Prima di qualsiasti lavoro di manutenzione, di riparazione e di pulizia:

• Arrestare l'apparecchio su di un fondopiano e stabile.

• Spagnere il motore a combustione.
  (⇒ 12.3)

• Innestare il freno di parcheggio.
  (⇒ 8.10)
• Lasciare raffreddare completeness il motore a combustione e il silenziatore.

È necessario attenersi ai seguenti lavori di manutenzione e riparazione descritti nelle Istruzioni per l'uso del motore a combustione:

• Sostituire ilchio riaia.
• Indicazioni relative all'olio motore (tipocapacità serbatoio olio, ecc.).
• Controllare e sostituire la candela di accensione.
• Sostituire il filtro carburante.
  Pulire il motore a combustione.

14.1 Piano di manutenzione

Tutte leindicazioni continue nel piano di manutenzione devono essere rispetto con scrupolo.

Il mancato rispetto del piano di manutenzione cui sono essere causa di considerevoli danni all'apparecchio.

Nota

In caso di utilizzato frequente dell'apparecchio, in particolare in caso di impiego professionale, potrebbe essere necessario rispetto degli intervalli di manutenzione più brevi rispetto a quelli indicate qui. Inoltre, condizioni ambientali estreme come un terreno sabbioso o pietroso, polvere ecc. possono richiedere intervalli di manutenzione più brevi rispetto a quelli individati nelle istruzioni per l'uso.

Ogni 100 ore di lavoro o una volta all'anno è necessario far eseguire una revisione da un rivenditore specializzato. STIHOL consiglia di rivolgersi a un rivenditore specializzato STIHL.

Lavori di manutenzione da eseguire prima di agli messa in funzione:

Per poter garantire un funzionamento ottimale e sicuro e per evitare guasti è importante conoscere lo stato dell'apparecchio.

Per tale motivo è necessario eseguire i seguenti controlli prima di agli avviamento (controllo visivo):

• Pressione di gonfiaggio pneumatici. (14.9)
• Usura e dati dei pneumatici.
• Tenuta delle linee di apporto carburante.
• Livello olio motore (vedere le istruzioni per l'uso del motore a combustione).

• Livello carburante.

• Controllo visivo generale dell'apparecchio e dell'apparato di taglio. In particolare controllare che le copertura di protezione non siano danneggiate.

• Serraggio corretto delle connessioni a vite.

Lavori di manutenzione dopo anni impiego:

Fare attenzione a non danneggiare l'apparecchio! Rimuovere tutti i depositi presenti sul lato superiore dell'apparato di taglio, in modo da evitare che vi si formino cumuli di materiale organico secco e pertanto inflammabile.
Pulizia dell'apparecchio (apparato di taglio, canale di scarico) e di eventuali attrezzi accessori.
- Attenersi alleindicazioni relative alla pulizia del motore a combustione (vedere Istruzioni per l'uso del motore a combustione).
- Pulire ilchio rimoovendo residui di erba tagliata o altri imbrattamenti.

Lavori di manutenzione dopo le prime 10 ore di lavoro (prima messa in funzione):

• Si consiglia di far effettuare una ispezione da un rivenditore specializzato. STIHJ consiglia di rivolgersi a un rivenditore specializzato STIHJ.

Lavori di manutenzione agli 25 ore di funzionamento:

• Controllo del fissaggio e dell'affilatura della lama; osservare i limiti di usura della lama.

Lavori di manutenzione agli 50 ore di funzionamento:

-Lubrificazione generale.
- Controllare la posizione di montaggio dell'apparato di taglio. ( 14.8)

Lavori di manutenzione ogni 100 ore di lavoro:

• Sostituzione della lama.
• Si consiglia di far effettuare una ispezione da un rivenditore specializzato. STIHJ consiglia di rivolgersi a un rivenditore specializzato STIHJ.

Nota

Il rivenditore specializzato controlleduringe l'ispezione ilfunzionamento del freno e, sesuccasario, provvede alla sua manutenzione.
Inoltre, vengono eseguiti tutti i
lavori di manutenzione necessari sulchio.

14.2 Pulizia apparecchio

Fare attenzione a non danneggiare l'apparecchio. Non dirigere mai getti d'accua (apparecchio di pulitura ad alta pressione) su componenti del motore, guarnizioni, componenti elettrici (batteria, fascio cavi, ecc.) e punti di appoggio. Ne potrebbero derivare danni che comporterebbero riparazioni molto costose.

Non usare detergenti aggressivi. Detergenti di quello tipo potrebbero danneggiare le parti in plastica e metallo, pregiudicando la sicurezza di funzionamento dell'apparecchio STIHL. Se non si riuscisse a rimuovere la sporcia con acqua, utilizzando una spazzola o un panno, STIHL suggerisce di utilizzato un detergente speciale (p. es. detergente speciale STIHL).

Smontare sempre l'apparato di taglio per la pulizia e i lavori di manutenzione.

• Spagnere il motore a combustione.
  (⇒ 12.3)
  Innestare il freno di parcheggio. ( 8.10)
• Estrarre la chiave d'accensione e conservarla in un luogo sicuro.
• Smontare l'apparato di taglio. (⇒ 13.1)
• Eliminare con un'asticella di legno i resti d'erba nella scocca dell'apparato di taglio.
• Pulire il lato inferiore dell'apparato di taglio con una spazzola e acqua.

In fase di pulizia del lato superiore dell'apparato di taglio, fare attenzione che non si infiltri acqua nella cinghia trapezoidale e nella cinghia dentata. Non dirigere mai getti di acqua verso le aperture delle copertura.
- Pulire il canale di scarico quando è smontato, lontano dall'apparecchio, con acqua corrente e con una spazzola.
Rimuovere i residui d'erba tagliata dall'apparato di taglio (lato superiore e inferiore), dal vano motore e dalchio. Pulire le alette di raffreddamento del motore a combustione e ilchio.
- Pulire le lame con una spazzola e dell'acqua. Per staccare lo sporco non esercitare, per nessun dato, dei colpi sulle lame (p. es. con un martello).
Rimuovere il cesto raccolta erba e pulirlo, lontano dall'apparecchio, con acqua corrente e una spazzola. ( 12.10)

14.3 Pulizia sensore livello di riempimento (cesto raccolta erba)

Il sensore del livello di riempimento (cesto di raccolta erba) più sporcarsi durante il taglio con erba bagnata o umida. Ciò potrebbe pregiudicarne il funzionamento. Per evitare che il sensore livello di riempimento si sporchi, pulirlo dopo agli taglio o ad agli pulizia del canale di scarico.

• Spagnere il motore a combustione.
  (⇒ 12.3)
• Estrarre la chiave d'accensione e conservarla in luogo sicuro.
• Innestare il freno di parcheggio.
  (⇒ 8.10)

Rimuovere il cesto di raccolta erba. ( 12.10)

Esercitando una leggera pressione spingere verso il basso il sensore del livello di riempimento (cesto di raccolta erba) (1). Durante tale operazione devese sere possible spostare leggermente il sensore livello di riempimento e si deve udire un lieve "clic" dell'interruttore. Dopo aver rilasciato il sensore livello di riempimento, quest'ultimo deve ritornare automaticamente verso l'alto nella posizione iniziale.

• Se non fosse possibile spostare fácilmente il sensore livello di riempimento, è necessario pulirlo con cautela usando una spazzola. Non usare acqua.

14.4 Controllo dispositivi per la sicurezza

Pericolo di lesions! I dispositi vi per la sicurezza possono essere controllati solo dal sedile di guida. Non eseguire il controllo se nelle vicinanze vi sono persone, soprattutto bambini o animali. Controllare almeno una volta al mese il funzionamento corretto di tutti i dispositi di sicurezza. In caso di mancato utilizzo per lunghi periodi di tempo oppure nel caso di apparecchi molto utilizzati o andere dello riparazione controllare sempre i dispositi di sicurezza prima di rimettere in funzione l'apparecchio.

Controllare l'interruttore contatto freno:

• Sedersi sul sedile di guida.
  Montare il cesto di raccolta erba. ( 12.10)
• Spagnere il motore a combustione e lasciarlo arrestare completeness.
• Disinnestare l'apparato di taglio. (8.3)
  Non azionare il pedale del freno oppure.
  rilasciare il freno di parcheggio.
• Ruotare la chiave d'accensione in posizione "Avvio motore a combustione". (⇒ 8.1)

Se l'interruttore di contatto freno funziona correttamente, il motore a combustione non può essere avviato.

Controllare l'interruttore contatto apparato di taglio:

• Sedersi sul sedile di guida.
• Premere e tenere premuto fino alla battuta il pedale del freno. (⇒ 8.9)
• Innestare l'apparato di taglio. (⇒ 8.3)
• Ruotare la chiave d'accensione in posizione "Avvio motore a combustione". (⇒ 8.1)

Se l'interruttore di contatto apparato di taglio funziona correttamente, il motore a combustione non più essere avviato.

Controllare l'interruttore di contatto sedile:

• Sedersi sul sedile di guida.
• Avviare il motore a combustione e lasciarlo funzionare al numero di giri massimo. ( 12.2) ( 8.2)
• Innestare l'apparato di taglio. ( 8.3)
• Scaricare il sedile di guida dal peso del proprio corpo alzandosi in piedi con cautela. Non scendere!

Se l'interruttore di contatto sedile funziona correttamente, il motore a combustione si spelne.

Controllare l'interruttore di contatto del cesto di raccolta erba:

• Sedersi sul sedile di guida.

• Avviare il motore a combustione e lasciarlo funzionare al numero di giri massimo. ( 12.2) ( 8.2)

• Innestare l'apparato di taglio. (⇒ 8.3)

• Ribaltare (svuotare) versus l'alto il cesto di raccolta erba mediante la leva di svuotamento del cesto di raccolta erba dal sedile di guida. ( 12.9)

Se l'interruttore di contatto del cesto di raccolta erba funziona correttamente, il motore a combustione si spegne e l'apparato di taglio si disinnesta.

Controllo dell'interruttore di sicurezza taglio in retromarcia:

• Sedersi sul sedile di guida. Non azionare l'interruttore di sicurezza taglio in retromarcia.
• Avviare il motore a combustione ( 12.2) e lasciarlo funzionare al numero di giri massimo. ( 8.2)
• Innestare l'apparato di taglio. (⇒ 8.3)
• Selezionare la direzione retromarcia e partire. (8.5)

Se l'interruttore di sicurezza taglio in retromarcia funziona correttamente, l'apparato di taglio viene disinnestato dopo 1 secondo.

14.5 Smontaggio del canale di scarico

Per poterlo pulire meglio è possibile smontare il canale di scarico allautilizzare utensili supplementari.

• Spagnere il motore a combustione.
  (⇒ 12.3)
• Estrarre la chiave d'accensione e conservarla in luogo sicuro.
• Innestare il freno di parcheggio.
  (⇒ 8.10)
  Rimuovere il cesto di raccolta erba. ( 12.10)

Svitare er rimuovere il dato di chiusura (1). Estrarre il canale di scarico (2).

Fare attenuationa non danneggiare l'apparecchio!

Per evitare di dimenticarlo, montare nuovamente il canale di scarico immediatamente dopo la pulizia.

14.6 Montaggio del canale di scarico

Fare attenuationa non danneggiare l'apparecchio!

Durante l'inserimento del canale di scarico assicurarsi che sua collocato esattamente sopra I'apertura di scarico dell'apparato di taglio.

Nota

Durante agli pulitura o montaggio del canale di scarico controllare ed eventualmente pulire ancile sensore del livello di riempimento (cesto di raccolta erba).

• Spagnere il motore a combustione.
  (⇒ 12.3)

• Estrarre la chiave d'accensione e conservarla in luogo sicuro.

• Innestare il freno di parcheggio.
  (⇒ 8.10)
  Rimuovere il cesto di raccolta erba. ( 12.10)

• Selezionare l'altezza di taglio minima.

Inserire fino alla battuta il canale di scarico (1) e posizionarlo sopra l'apertura di scarico dell'apparato di taglio. Avvitare e serrare il dato di chiusura (2).

14.7 Manutenzione della lama

Pericolo di lesions!

Lavorare solo con quanti da lavoro.
Se non si dispone delle conoscenze o degli attrezzi necessari, rivolgersi sempre a un rivenditore specializzato (STIHOL consiglia di rivolgersi a un rivenditore specializzato STIHOL). STIHOL consiglia di utilizzato pezioni di ricambio originali STIHOL. Non toccare mai la lama prima dell'arresto completo.
Arrestare sempre l'apparato di taglio su una superficie non sdrucciolevole.

Intervallo di manutenzione:

Ogni 25 ore di lavoro

Lavori di manutenzione:

• Controllare i limiti di usura della lama.
• Se necessario essere la lama.
  Se il risultato di taglio peggiora, si dovrebbe essere la lama.

Controllo dei limiti di usura della lama

Pericolo di lesioni!

Una lama usurata più rompersi causando gravi lesioni. Attenersi pertanto alle istruzioni per la manutenzione delle lame. A seconda del luogo e della durata d'uso, l'usura della lama-po variare notevolmente. Se si utilizza l'apparecchio su un fondo sabbioso o in condizioni di particolare secchezza, le lame sono sottoposte a un maggiore sforzo e quindi a un'usura decisamente superiore. Attenzione! In fase di sostituzione della lama, sostituire sempreanche la vite di fissaggio lama e la rondella di sicurezza.

STIHL consiglia di smontare l'apparato di taglio durante il controlo dei limiti di usura.

Se si dispone di un apposto ponte di sollevamento, è possibile controllare i limiti di usura della lamaanche con l'apparato di taglio montato.

• Smontare l'apparato di taglio. (⇒ 13.1)
  Pulire con cura l'apparato di taglio e la lama.

Posizione l'apparato di taglio in modo sicuro prima del controllo:

Appoggiare l'apparato di taglio (1) alla parete e bloccarlo con un piede per evitare che scivoli via.

Spessore della lama:

Controllare lo spessore della lama (1) con l'ausilio di un calibro in diversi punti. La lama deveindicare lo spessore minimo A su agli singolo punto.

A>2,5mm

Larghezza della lama:

Con l'ausilio di un calibro controllare anche la larghezza lama (1) sul punto indicate in figura. La lama deve indicare la larghezza minima B.

B>65mm

Pericolo di lesioni!

Se venissero raggiunti o superati i limiti di usura, per motivi di sicurezza è necessario sostituire la lama.

Smontaggio della lama

• Smontare l'apparato di taglio. (⇒ 13.1)
• Appoggiare l'apparato di taglio a una parete e bloccarlo per impedire che scivoli via.

Svitare la vite di fissaggio della lama (1) con l'ausilio di una chiave da 17 (non compresa nella fornitura) e rimuoverla. Rimuoverve la vite (1) insieme alla rondella di sicurezza (2). Rimuoverve la lama.

Affilatura della lama

Pericolo di lesions!

Durante l'affilatura indossare sempre occhiali di protezione e quanti da lavoro.

La lama deve essere affilata attenendosi ai seguenti punti:

• Raffreddare la lama durante l'affilatura, per es. con acqua. Non deve assumere una colorazione bluastra, altrimenti la qualita di taglio peggiorerebbe.
• Affilare la lama in modo uniforme per evitare vibrazioni dovute a aquilibrio.
• Attenersi scrupolosamente all'angolo di taglio di 30^ .
• Attenersi ai limiti di usura prescritti in caso di affilatura.

Pericolo di lesioni!

La lama deve essere sostituita nel caso in cui si rilevassero tacche o crepe oppure se non venissero raggiunti i valori indicati al capitolo "Controllo dei limiti di usura".

Controllo del bilanciamento della lama

Inserire il cacciavite (1)attraverso il foro centrale.

Se la lama di taglio (2) è equilibrata delve bilanciarsi nella posizione riprodotta in figura.

Pericolo di lesions!

Se la lama non si bilancia, bisogna ripetere le operazioni di "Affilatura della lama" fino a quando la lama è equilibrata.

La lama deve essere equilibrata unicamente atraverso l'affilatura dei taglienti.

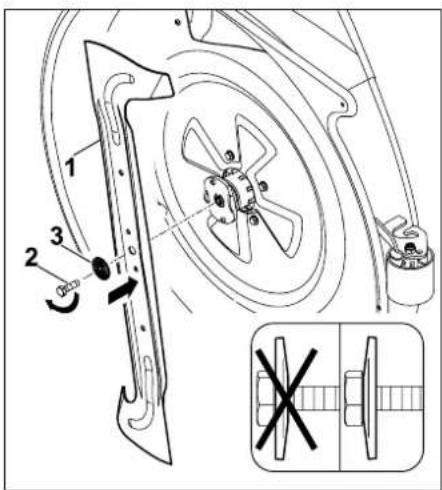

Montaggio della lama

Pericolo di lesions!

Prima del montaggio controllare se la lama è danneggiata (intagli o fessurazioni) e usurata.

E necessario sostituire eventuali lame danneggiato usurate.

Sostituire la rondella di sicurezza ad agli montaggio della lama.

Fissare inoltre la vite di fissaggio Iama con della Loctite 243.

Attenersi scrupolosamente alla copbia di serraggio prescritta per la vite di fissaggio lama in quanto da但这a dipende il fissaggio sicuro dell'attrezzo di taglio.

• Montare la lama con le alette piegate versuso l'alto (rivolte versuso I'apparato di taglio).

Appicare la lama (1) e insere la vite di fissaggio lama (2) con la rondella di sicurezza (3) (tenereconto della convessità della rondella di sicurezza) e serrarla alla coppia di serraggio prescritta.

Coppia di serraggio vite di fissaggio lama:

65-70Nm

14.8 Controllo della posizione di montaggio dell'apparato di taglio

Intervallo di manutenzione:

L'apparato di taglio dovrebbe essere controllato agli 50 ore di lavoro o secondo necessità (p. es. dopo che l'apparato di taglio ha subito forti urti o in caso di prestazione di taglio imperfetta).

Una pressione di gonfiaggio dei pneumatici uniforme è un presupposto indispensable per il controllo della corretta posizione di montaggio. Prima di procedere al controllo della posizione di montaggio è pertanto necessario controllare la pressione di gonfiaggio di tutti i pneumatici, e se necessario, equilibrarla. (⇒ 14.9)

L'apparato di taglio è montato correttamente se la parte anteriore dello stesso è leggermente più Bassa della parte posteriori.

• Posizionare l'apparecchio su un fondopiano e stabile.
• Spagnere il motore a combustione.
  (⇒ 12.3)
  Innestare il freno di parcheggio. ( 8.10)
• Estrarre la chiave d'accensione e conservarla in luogo sicuro.
• Selezionare l'altezza di taglio minima. (8.11)

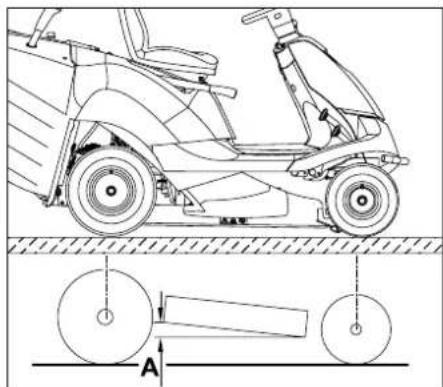

Misurare lo sfalsamento in altezza A.

A=10mm

14.9 Pressione di gonfiaggio pneumatici

La corretta pressione di gonfiaggio dei pneumatici e un presupposto indispensableare per l'allineamento dell'apparato di taglio e quindi per ottenerunbuon risultato di taglio. Inoltre,se la pressione dei pneumatici è troppo elevata il profilo dei pneumatici danneggia il tappeto erboso.

Svitare il cappuccio della valvola (1).

• Con l'ausilio di una pompa dotata di manometro gonfiare i pneumatici alle seguenti pressioni.

Pneumatico anterioe: 0,9-1,2 bar

Pneumatico posteriore: 0,7 - 1,0 bar

14.10 Sostituzione delle ruote

In caso di danneggiamento (foro, fissurazioni, tagli ecc.) delle ruote, smontare la ruota interessata e recarsi da un rivenditore specializzato.

Sollevamento e supporto dell'apparecchio

Pericolo di lesioni!

Prima del sollevamento fissare sempre l'apparecchio in modo da impedirne lo spostamento occidentale.

Durante il sollevamento essere consapevoli e fare attenzione all' Elevato peso dell'apparecchio (vedere il capitolo "Dati Tecnici"). ( 21.)

Se necessario, sollevare l'apparecchio con l'auto di un'altra persona o di un martinetto (non compreso nella fornitura). Il freno agisce solo sulle ruote posteriori, pertanto in fase di sollevamento dell'assale posteriore è necessario adottare ancche misure adatte per evitare uno spostamento accidentale.

Fare attenuation a non danneggiare l'apparecchio

Sollevando l'apparecchio tenere presente che sul supporto deve poggiare solo l'asse o la parte posteriore dell'apparecchio. Sollevare l'apparecchio solo afferrandolo dagli appositi componenti (p. es. telao, paraurti, cerchioni, asi). Non sollevare o sorreggere mai l'apparecchio afferrando o usando le parti in plastica.

• Arrestare l'apparecchio su un fondopiano e stabile.
• Spagnere il motore a combustione.
  (⇒ 12.3)

• Innestare il freno di parcheggio.
  (⇒ 8.10)

• Estrarre la chiave d'accensione e conservarla in luogo sicuro.

Asse anteriore:

A > 200 mm

Asse posteriore:

B>120mm

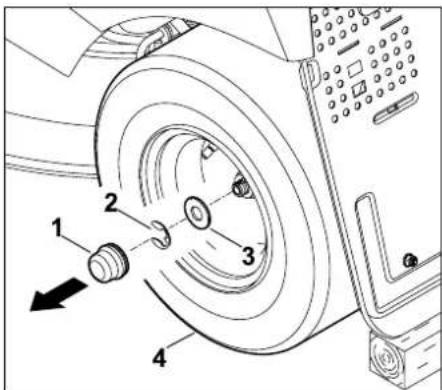

Smontaggio della ruota

Rimuovere il copriruota (1). Estrarre I'anello di sicurezza (2) con l'ausilio di un cacciavite.

Rimuovere la rondella grande (3) e la ruota (4) dall'asse della ruota.

i Prima di smontare le ruote posteriori accertarsi che il trascinatore (chiavetta) non vada Persons.

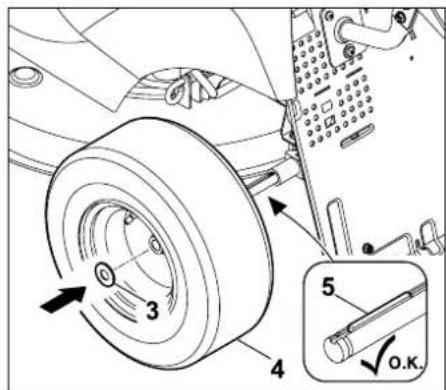

Montaggio della ruota

i Prima di montare le ruote posteriori accertarsi che su entrambi i lati il trascinatore (chiavetta) si trovi nella scanalatura dell'asse della ruota.

Prima di montare le ruote osservare i seguenti punti:

• Rimuove lo sporco dall'asse della ruota.
• Prima del montaggio cospargere l'asse della ruota con un leggero strato di grasso.

Posizione are la chiavetta (5) nell'asse posteriore della ruota. Spingere la ruota (4) con la rondella grande (3) sull'asse della ruota.

Bloccare I'anello di sicurezza (2) nella
scanalatura dell'asse.
Inserire il cappuccio di copertura (1)
sull'asse della ruota.

14.11 Apertura e chiusura vano portaoggetti

Apertura del vano portaoggetti:

• Spegnere il motore a combustione e lasciarlo raffreddare. (12.3)
• Estrarre la chiave d'accensione e conservarla in luogo sicuro.
  Innestare il freno di parcheggio. (8.10)
• Tirare verso l'alto la leva di regolazione del sedile di guida e portare il sedile nella posizione più avanzata (verso il volante) o ribaltarlo in avanti.

Ruotare le viti (1) di 90^ in senso antiorario.

Sollevare in avanti il vano portaoggetti (2) (direzione sedile di guida).

Chiusura del vano portaoggetti:

Chiudere il vano portaoggetti (1).
Spingere le viti (2) leggermente verso il basso e mantenerle in questa posizione.
Serrare le viti (2) in senso orario (circa 90^ ).

14.12 Copertura del motore a combustione

Per eseguire lavori di manutenzione e riparazione sul motore a combustione è possibile ribaltare verso l'alto la copertura del motore a combustione. Con la copertura del motore ribaltata verso l'alto si dispone di spazio sufficiente per eseguire tali lavori.

Prima del ribaltamento versus l'alto

• Arrestare l'apparecchio su un fondopiano e stabile.
• Spagnere il motore a combustione.
  (⇒ 12.3)
• Estrarre la chiave d'accensione e conservarla in luogo sicuro.
• Innestare il freno di parcheggio. (8.10)
• Smontare il cesto di raccolta erba.
  (⇒ 12.10)
• Smontare il canale di scarico. (⇒ 14.5)
• Lasciare raffreddare completeness il motore a combustione.
• Smontare l'apparato di taglio (⇒ 13.1)

Stacco della copertura del motore a combustione

Pericolo di schiaccimento!

Prima di staccare l'asta della regolazione altezza di taglio assicurarsi che nessuna parte del corpo (dita, mani, piedi, ecc.) si trovi direttamente quello dell'apparato di taglio.

Estrarre la copiglia (1) sul lato destro della sospensione posteriori dell'apparato di taglio (4). Staccare l'asta della regolazione altezza di taglio (3) alla sospensione posteriori dell'apparato di taglio (4).

Allentare le viti (5) e svitarle finché è possibile ruotarle liberamente.

Dispositivo antiperdita!

Dopo averle svitate non è possibile estrarre le viti.

Ribaltamento verso l'alto della copertura del motore a combustione

Pericolo di lesioni!

Ribaltare sempre versuso l'alto, fino alla battuta, la copertura in modo tale che il dispositivo di arresto si insertisca nel telaio. In quello modo la copertura del motore a combustione è bloccata e non più richiudersi da sola.

Ribaltare verso l'alto la copertura del motore a combustione (6) fino alla battuta. Assicurarsi a tale proposito che il disposativo di arresto (7) sua inserito correttamente nel telaio.

Chiusura della copertura del motore a combustione

Pericolo di schiacciame

Prima di chiudere la copertura assicurarsi che nessuna parte del corpo possa restare incastrata. Chiudere lentamente e con cautela la copertura.

Spingere la copertura del motore a combustione (6) leggermente in avanti e mantenerla in questa posizione. Sbloccare (sollevare) il disposativo di arresto (7) e abbassare lentamente la copertura (6).

Avvitare le due viti (5) e serrarle.
Coppia di serraggio: 20 - 25 Nm

Inserire l'asta della regolazione altezza di taglio (3) nell'alesaggio della sospensione dell'apparato di taglio (4). Inserire la copiglia (1).

• Montare l'apparato di taglio. ( 13.2)
• Montare il canale di scarico. (⇒ 14.6)
• Agganciare il cesto di raccolta erba.
  (⇒ 12.10)

14.13 Controllo del livello di riempimento dell'olio motore

• Sistemare l'apparecchio su una superficie piana e diritta.
• Spagnere il motore a combustione.
  (⇒ 12.3)
  Innestare il freno di parcheggio. ( 8.10)

Far raffreddare il motore a combustione.
- Aprire il vano portaoggetti. (⇒ 14.11)
- Controllare il livello di riempimento attenendosi alle Istruzioni per l'uso del motore a combustione. Se necessario, rifornire con olio motore. ( 14.14)

14.14 Sostituzione dell'olio motore

Pericolo di uszioni causato dall'olio motore caldo.

Prima di rabboccare o cancellare l'olio motore lasciar raffreddare completamente il motore a combustione.

Le informazioni riguardanti l'olio motore e la capacité serbatoio olio sono disponibili ancche nelle istruzioni per l'uso del motore a combustione.

L'olio ESAusto delve essere smaltito secondo le disposizioni di legge.

Intervalli per il cambio dell'olio:

Per gli intervalli cambio dell'olio raccomandati, vedere le istruzioni per l'uso del motore a combustione.

Scarico dell'olio motore:

• Spagnere il motore a combustione e lasciarlo raffreddare (leggermente caldo). ( 12.3)
  Innestare il freno di parcheggio. (8.10)
• Smontare il canale di scarico. (⇒ 14.5)
• Aprire il vano portaoggetti. ( 14.11)
• Scaricare l'olio motore attraverso la valvola di scarico olio (sopra la ruota posteriore destra) attenendosi alle istruzioni per l'uso del motore a combustione.

Rifornimento olio motore:

Rifornire con olio motore riportato nelle istruzioni per l'uso del motore a combustione e utilizzato un apposto imbuto e tubo flessibile (non compresi nella fornitura).
- Chiudere il vano portaoggetti (14.11)
e montare il canale di scarico. (14.6)

14.15 Rubinetto del carburante

Aprendo e chiudendo il rubinetto del carburante si alimenta o interrompe il flusso di carburante nel condotto del carburante.

Il rubinetto del carburante si trova dietro la ruota posteriore sinistra.

• Spagnere il motore a combustione. (⇒ 12.3)
• Innestare il freno di parcheggio. (⇒ 8.10)

Il rubinetto del carburante (1) si après e si chiude ruotando la valvola di regolazione (2).

14.16 Smontaggio della copertura del piantone dello sterzo

• Spagnere il motore a combustione.
  (⇒ 12.3)
  Innestare il freno di parcheggio. ( 8.10)
• Estrarre la chiave d'accensione e conservarla in luogo sicuro.

Premere leggermente verso l'internali due naselli di arresto (1) e mantenerli in esta posizione. Tirare verso il basso la copertura del pianitone dello sterzo (2) e rimuoverla.

14.17 Montaggio della copertura del piantone dello sterzo

• Spagnere il motore a combustione.
  (⇒ 12.3)
  Innestare il freno di parcheggio. (8.10)
• Estrarre la chiave d'accensione e conservarla in luogo sicuro.

Inserire la copertura (1) dal basso nel pannello di lavoro (2). Per farlo, collocare prima la copertura in prossimità del pannello di lavoro, quando spingerla nella posizione finale. Verificare la posizione corretta delle guide (3) all'interno della copertura nera e del pannello di lavoro. I naselli di fermo (4) devono bloccarsi nel parafango (5).

14.18 Fusibili

Pericolo d'incendio!

I fusibili non devono essere mai ponticellati con del filo o una pellicola in plastica trasparente. Non utilizzato mai un fusibile con un carico consentito (ampere) diverso da quello prescritto.

i Se un fusabile nuovo si brucia entro un breve lasso di tempo potrebbe essere presente un difetto (p. es. cortocircuito). Rivolgersi a un rivenditore specializzato. STIH consiglia di rivolgersi a un rivenditore specializzato STIH.

• Spagnere il motore a combustione.
  (⇒ 12.3)
• Innestare il freno di parcheggio.
  (⇒ 8.10)
• Estrarre la chiave d'accensione e conservarla in un luogo sicuro.
• Smontare la copertura del pianitone dello sterzo. (14.16)

Fusibili a innesto:

Corrente nominale: 10 A

Estrarre i fusibili a inesto (1).Tramite un'ispezione visiva verificare se il filo (2) disposto nella plastica e danneggiato (bruciato). Se il filo (2) e danneggiato, e necessario sostituire il fusibile.

Fusibile principale:

Corrente nominale: 150 A

Aprière la copertura (1) spingendo leggermente indietro le linguette (2).

Tramite un controlo visivo verificare se il fusibile (3) è danneggiato (bruciato). Se necessario, far sostituire il fusibile (3) da un rivenditore specializzato. STIHL consiglia di rivolgersi a un rivendatore specializzato STIHL.

Richiudere la copertura.

14.19 Stacco e attacco della batteria

Pericolo di lesioni!

Durante lo stacco della batteria
staccare sempre per primo il cavo
negativo nero (-) e
successivement il cavo positivo
rosso (+)!

Durante l'attacco della batteria collagenare sempre per primo il cavo positivo rosso (+).

La batteria non richiede manutenzione e deve essere sostuita solo in caso di danneggiamento o essere smontata in caso di sosta per lungo periodo di tempo (ad e pausa invernale).

Rimuovere la batteria dall'attrezzo prima dello smaltimento.
Non smaltire la batteria insieme ai normali rifiuti domestici, ma seggnarla al proprio rivenditore o a un centro di raccolta rifiuti speciali.

• Spagnere il motore a combustione.
  (⇒ 12.3)
• Innestare il freno di parcheggio. (8.10)
• Estrarre la chiave d'accensione e conservarla in un luogo sicuro.
• Smontare la copertura del pianitone dello sterzo. (14.16)

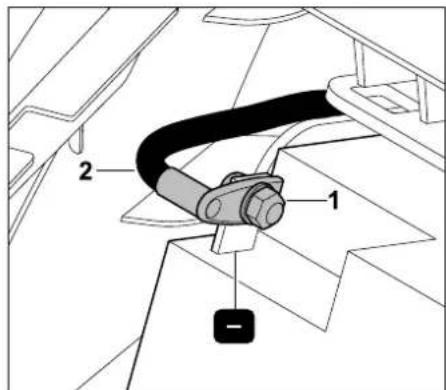

Stacco della batteria:

Svitare il dato (1) del cavo di collegamento nero (2) con l'ausilio di due chiavi (da 8). Rimuovere vite, rondelle, anello elastico e dato, quando il cavo di collegamento (2) dal polo negativo (-) della batteria.

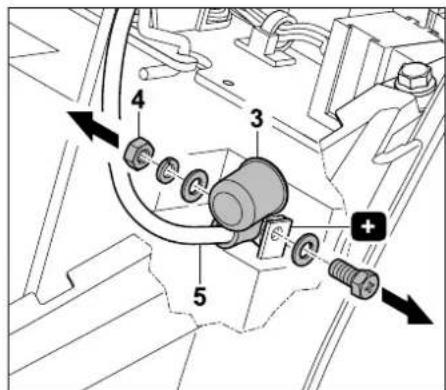

Rimuovere il copriruota (3). Svitare il dado (4) del cavo di collegamento rosso (5) con l'ausilio di due chiavi (da 8). Rimuovere vite, rondelle, anello elastico e dato, quando il cavo di collegamento (5) dal polo positivo (+).

Se necessario, smontare la batteria. ( 14.20)
Per il rimessaggio riavvitare viti, anelli elastici e dadi sul polo negativo (-) e sul polo positivo (+) della batteria.
- Se necessario, montare la copertura del pianitone dello sterzo. (⇒ 14.17)

Collegamento della batteria:

• Controllare la tensione della batteria prima di montarla. Qualora non venga raggiunta la tensione minima, ricaricare completeness la batteria con un caricabatteria prima del montaggio. Tensione minima: 11,5 V
  Montare la batteria. ( 14.20)
• Se necessario, rimuovere vite, rondella e dato alla batteria.

Pericolo d'incendio!

Attenersi scrupolosamente alla
copbia di serraggio prescritta. Assicurarsi che il cavo di
collegamento sia montato ad
angolo retto rispetto al polo positivo
della batteria e che i collegamenti a
vite sui poli siano sempre ben
serrati per evitare danni dovuti alla
formazione di scintille.

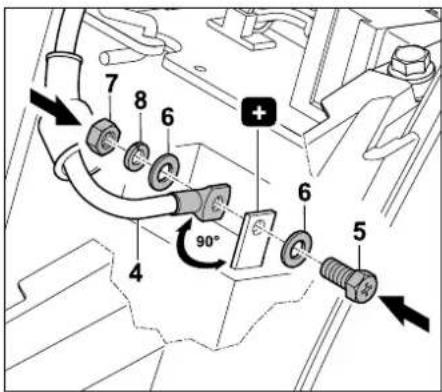

Applicare il morsetto del cavo di
collegamento rosso (4) ad angolo retto sul
polo positivo (+) della batteria.
Serrare il cavo di collegamento con
vite (5), rondelle (6), anello elastico (8) e
dado (7) utilizzato due chiavi per viti da
8.
Coppia di serraggio: 6 - 8 Nm

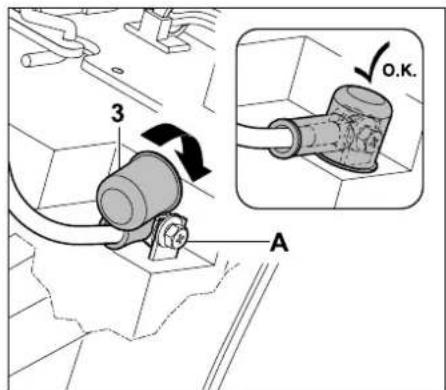

Pericolo d'incendio!

Accertarsi che il cavo di collegamento sia montato ad angolo retto rispetto al polo positivo della batteria.

Il cappuccio deve coprire completamente l'area di contatto per evitare danni dovuti alla formazione di scintille.

Mettere il cappuccio (3) sull'area di contatto (A).

Applicare il morsetto del cavo di
collegamento nero (2) sul polo negativo (- ) della batteria.
Serrare il cavo di collegamento con
vite (5), rondelle (6), anello elastico (8) e
dado (7). Usare due chiavi per viti da 8.
Coppia di serraggio: 6-8 Nm

14.20 Montaggio e smontaggio della batteria

Smontaggio della batteria:

• Smontare la copertura del pianitone dello sterzo. (→ 14.16)
  Staccare la batteria. ( 14.19)

Allentare il fermaglio di ritegno (1) e rimuovere la batteria (2).

• Agganciare il fermaglio di ritegno.
  Montare la copertura del pianitone dello sterzo. ( 14.17)

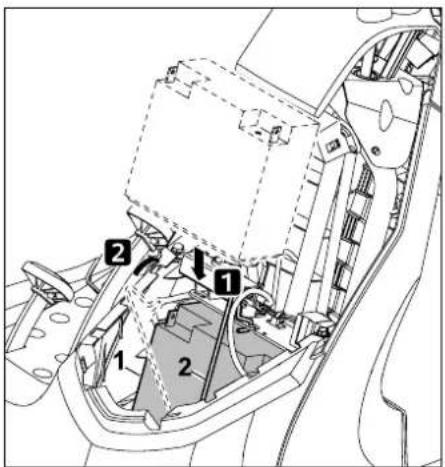

Montaggio della batteria:

• Smontare la copertura del pianitone dello sterzo. (⇒ 14.16)

Inserire la batteria (1) e agganciare il fermaglio di ritegno (2).

• Riattaccare la batteria. (⇒ 14.19)
  Montare la copertura del pianitone dello sterzo. ( 14.17)

14.21 Carica della batteria

Pericolo di lesioni!

Per ricaricare la batteria con l'ausilio di altri sistemi di ricarica, è necessario smontare la batteria. è necessario attenerisi alleindicazioni riportate sul supplemento della batteria e del caricabatteria.

• Spagnere il motore a combustione.
  (⇒ 12.3)
• Estrarre la chiave d'accensione e conservarla in luogo sicuro.
• Smontare la batteria ( 14.20) e caricarla con l'ausilio di un apposto sistema di ricarica.

14.22 Lubrificazione

Lubricare i due fusi a snodo anteriors mediante i nippli di lubrificazione dell'asse anteriore,utilizzando grasso lubricicante comunamente reperibile in commercio.

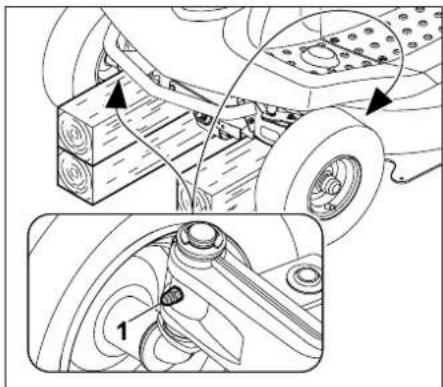

Operazione di lubrificazione:

• Spagnere il motore a combustione.
  (⇒ 12.3)
• Estrarre la chiave d'accensione e conservarla in luogo sicuro.
  Innestare il freno di parcheggio. ( 8.10)
• Scaricare il peso dall'asse anteriore appoggiandolo su un supporto sicuro (sollevarlo). ( 14.10)
  Pulire il nippo di lubrificazione.

Con l'ausilio di un ingressatatore a siringa (non compreso nella fornitura) introdurre del grasso su entrambi i lati attraverso i nipli di lubrificazione (1) finché non fuoriesce leggermente del grasso dai fusi a snodo.

Pulire il grasso fuoriuscito.

Rimuovere il supporto dell'asse anteriore.

14.23 Motore a combustione

Attenersi alleindicazioni relative all'uso e alla manutenzione containe nelle istruzioni per l'uso del motore a combustione accluse.

Per una lunga durata operativa dell'apparecchio è particolaremente importante che il livello dell'olio sia sempre adeguato e che il cambio dell'olio motore e del filtrlo dell'aria venga effettuato periodicamente.

14.24 Cambio

Ilchio non necessita di alcuna manutenzione da parte dell'utente. Nel corso di ispezioni dell'apparecchio, ad opera di un rivenditore specializzato, vengono eseguiti gli interventi di manutenzione necessari sulchio.

14.25 Rimessaggio

• Conservare l'apparecchio in un locale asciutto, chiuso e con poca polvere, fuori alla portata di bambini e di persone non addette ai lavori.
• Prima di riporre l'apparecchio eliminare sempre eventuali guasti per garantirne uno stato sempre perfetto.
• Chiudere il rubinetto del carburante. (14.15)
• Estrarre la chiave d'accensione e conservarla in un luogo a cui non possono accedere persone non addette ai lavori, in particolare bambini.

14.26 Arresto prolongato dell'apparecchio (p. e. pausa invernale)

• Pulire con cura tutti i componenti esterni del motore a combustione e dell'apparecchio, in modo particolare le alette di raffreddamento.
• Lubricare o ingrassare bene tutti i componenti mobili.
• Scaricare il carburante dal serbatoio esvuotare il carburatore (p. e. lasciando funzionare il motore al minimo finché non si esaurisce il carburante).
• Innestare il freno di parcheggio.
  (⇒ 8.10)
• Attenersi alle indicazioni per l'uso del motore a combustione.
• Eseguire ilchio dell'olio motore (Istruzioni per l'uso del motore a combustione). ( 14.14)
• Scollegare la batteria. (⇒ 14.19)
• Conservare la batteria completeness in un locale fresco ed asciutto.

14.27 Dopo pause prolongate (p. es. pausa invernale)

• Controllare la tensione batteria. Se non fosse presente la tensione minima, ricaricare completamente la batteria con un caricabatteria prima del montaggio. Tensione minima: 11,5 V
• Inserire la batteria e collegarla.
  (⇒ 14.20)
• Controllare la pressione di gonfiaggio pneumatici delle ruote. (⇒ 14.9)

• Controllare il livello del carburante, e se necessario,fare rifornimento.

• Se necessario,ambiare I'olio del motore. ( 14.14)
  Controllare il livello di riempimento dell'olio motore, e se necessario, rabboccare. (⇒ 14.13)

15. Trasporto

Pericolo di lesions!

Prima del trasporto leggere
attentamente il capitolo "Per la
vostra sicurezza", in particolare il
sottocapitolo "Trasporto del
trattorino da giardino" ed atteneri a
quanto prescritto. ( 4.) ( 4.3) Salire sulle rampe lentamente e prestando particolare attenzione ed assicurarsi che le ruote non escano lateralmente alla rampa Pericolo di ribaltamento!
Non cancellare improvisamente la velocità o la direzione.

Per il trasporto su strade pubbliche dell'apparecchio è necessario utilizzato un apposto veicolo o un rimorchio! Non trainarlo!

• Prima di caricare l'apparecchio selezionare l'altezza di taglio massima. ( 12.6)
• Sorreggere il rimorchio sulla parte anteriore, affinché non si ribalti verso l'alto a causa del peso dell'apparecchio.
• Per il caricamento utilizzato un apposto dispositivo di sollevamento o un'apposita rampa di carico stabile con una larghezza adeguata.

• Posizione e fissare in modo sicuro le rampe di carico. Rispettare il passo delle ruote e la carreggiata del trattorino da giardino. (⇒ 21.)

• Ripartire il carico sul rimorchio in modo omogeneo.

• Dopo ave caricato l'apparecchio selezionare l'altezza di taglio minima. (→ 12.6)
• Spagnere il motore a combustione.
  (⇒ 12.3)
• Spingere l'apparecchio completeness in avanti fino a quando il paraurti non è a contatto con la sponda posteriore del rimorchio o del veicolo.
• Azionare il freno di parcheggio. (8.10)
• Chiudere il rubinetto del carburante.
  (⇒ 14.15)
• Ancorare l'apparecchio al paraurti anteriore con l'ausilio di elementi di fissaggio (cinghie, corde, ecc.) e fissarlo contro la sponda posteriore del rimorchio o del veicolo.
• Inserire inoltre dei cunei (non compresi nella fornitura) sotto le ruote, per impedire uno spostamento accidentale.

16. Ricambi standard

Lama:

61407020100

Vite di fissaggio lama:

90103452430

Rondella elastica:

00007026600

Gli elementi di fissaggio della lama (p. es. la vite di fissaggio lama) devono essere anch'essi sostituiti in caso di sostuzione o montaggio della lama. I ricambi sono disponibili presso un rivenditore specializzato STIHL.

17. Accessori

Per l'apparecchio sono disponibili ulteriori accessori.

Per maggiori informazioni rivolgersi al proprio rivenditore specializzato STIHL, visitare il nostro site Internet (www.stihl.com) oppure consultare il catalogo STIHL.

Per motivi di sicurezza con l'apparecchio possono essere utilizzati solo accessori autorizzati da STIHL.

18. Tutela dell'ambiente

L'erba tagliata non va eliminata nella spazzatura, ma usata per effettuare il compostaggio.

Gli imballaggi, l'attrezzo e gli accessori sono prodotti con materiali riciclabili e come tali devono essere smaltiti.

Lo smaltimento differenziato ed ecologico dei residui di materiale favorisce il riciclaggio di sostanze riciclabili. Per quello motivo l'attrezzo, al termine della sua durata operativa, deve essere consegnato a un centro di raccolta di materiali riciclabili. Uno smaltimento non appropriato più danneggiare la salute e inquinare l'ambiente.

Smaltire sempre i prodotti di scarto quali oli ESAusti (olio motore, oliochio), carburante e batterie secondo le dispositionsi vigenti in materia. Osservare le normative locali!

Rimuovere la batteria dall'attrezzo prima dello smaltimento.

Non smaltire la batteria insieme ai normali rifiuti domestici, ma consegnlarla al proprio rivenditore o a un centro di raccolta rifiuti speciali.

Rivolgersi a un centro di riciclaggio o al proprio rivenditore per ottenere le corrette modalità di smaltimento di tali prodotti di scarto.

STIHL consiglia di rivolgersi a un rivenditore specializzato STIHL.

19. Minimizzare l'usura ed evitare danni

Indicazioni importanti sulla manutenzione e sulla cura del gruppo di prodotti

Tosaerba con sedile di guida e motore a combustione (STIHL RT)

La Società STIHDL declina agli responsabilità per danni a cose e persone causati dall'inosservanza delleindicazioni contenute nelle presenti struzioni per l'uso, in particolare per quanto concerne la sicurezza, il funzionamento e la manutenzione dell'apparecchio, oppure dall'utilizzo di componenti e pezzi di ricambio non autorizzati dal costruttore.

Si prega di osservare attendamente le seguenti informazioni, importanti per la prevenzione di eventuali danni o di un'usura eccessiva del proprio appearecchio STIHL:

1. Parti soggette ad usura

Alcune parti dell'apparecchio STIHL sono soggette a normale usura,anche in caso di uso conforme alle istruzioni,e vanno pertanto sostituite per tempo a seconda del tipo e della durata d'impiego.

Si tratta per esempio di:

• L a m a

• Cesto raccolta erba

• Cinghia trapezoidale
  -Batteria
• Pneumatici, rulli
  Candela di accensione

2. Rispetto delleindicazioni contente nelle presentiistruzioni per l'uso

L'uso, la manutenzione e il rimessaggio degli apparentchi STIHJ devono essere effettuali con cura,osi come descrizione nelle presenti istruzioni per l'uso.L'utente è direttamente responsabile di tutti i danni derivanti dall'inosservanza delle istruzioni per l'uso, della sicurezza e della manutenzione.

Cio vale in modo particolare per:

• Uso improprio del prodotto.
• Impiego di carburanti e lubricanti non autorizzati da STIHL (per lubricanti, benzina e olio motore vedere leindicazioni del costruttore del motore a combustione).
• Modifiche al prodotto non autorizzate da STIH.
• Utilizzato di utensili ed accessori non autorizzati o inadatti all'apparecchio oppure di scarsa qualità.
• Impiego del prodotto per manifestazioni o gare sportive.
  Danni indiretti derivanti dall'uso del prodotto con componenti difettosi.

3. Lavori di manutenzione

Tutti i lavori elencati nel paragrafo "Manutenzione" vanno eseguiti periodicamente.

Nel caso in cui l'utente non fosse in grado di effettuare questi lavori di manutenzione, dovra rivolgersi ad un rivenditore specializzato.

STIHL raccomanda di far eseguire lavori di manutenzione e riparazione solo da un rivenditore specializzato STIHL.

Ai rivenditori specializzati STIHL vengono offerti corsi di formazione e ricevono informazioni tecniche aggiornate regolarmente.

Se non si effettuano tali lavori, potrebbero insorgere danni di cui l'utente è il diretto responsable.

Questi comprehendo:

• Danni derivanti da corsozione o da un rimessaggio inadeguato.
  Danni all'apparecchio derivanti dall'uso di ricambi di scarsa qualità.
• Danni al motore a seguito di manutenzione non eseguita per tempo o eseguita in modo incomplete oppure danni derivanti da lavori di manutenzione o riparazione non eseguiti in officine di rivenditori specializzati.

20. Dichiarazione di conformità

20.1 Dichiarazione di conformità EU Trattorino da giardino STIHL RT 4082.1

STIHL Tirol GmbH

dichiara除去la propria esclusiva responsabilita che

Articolo: Trattorino da giardino
Marchio di fabbrica: STIHL
- Modello: RT 4082.1
Larghezza di taglio: 80 cm
-N. di identificazione serie: 6140

è conforme alle disposizioni pertinenti delle dirittive 2000/14/EC, 2006/42/EC, 2014/30/EU ed 2011/65/EU è stato progettato e fabbricato conformmente alle versioni delle norme vigenti: EN ISO 14982, EN ISO 5395-1 e EN ISO 5395-3.

Ufficio interessato menzionato: TUV Rheinland LGA Products GmbH Tillystraße 2

90431 Norimberga, Germania

La determinazione del livello di potenza sonora misurato e garantito è stata eseguita ai sensi della direttiva 2000/14/EC, allegato VIII.

RT 4082.1

• Livello di potenza sonora misurato: 99.7 dB(A)
• Livello di potenza sonora garantito: 100 dB(A)

La documentazione tecnica è conservata presso STIHL Tiroli GmbH.

L'anno di costruzione e il numero di macchina sono indicati sul trattorino da giardino.

Langkampfen, 02.06.2021

STIHL Tirol GmbH

p. c.

Matthias Fleischer, Direttore Ricerca e Sviluppo

p. c.

Sven Zimmermann, Direttore Qualita

20.2 Indirizzo aministrazione generale STIHL

20.3 Indirizzi società di distribuzione STIHL

GERMANIA

Telefono: [phone]

SVIZZERA

STIHL Vertriebs AG

Isenrietstraße 4

8617 Monchaltorf

Telefono: [phone]

REPUBLICA CECA

Andreas STIHL, spol. s r.o.

Chrlická 753

664 42 Modrice

20.4 Indirizzi importatori STIHL

BOSNIA ERZEGOVINA

UNIKOMERC d.o.o.

Bișce polje bb

88000 Mostar

Telefono: [phone]

Fax: [phone]

CROAZIA

UNIKOMERC - UVOZ d.o.o.

Sjedieste:

Amruseva 10, 10000 Zagreb

Prodaja:

Ulica Kneza Ljudevita Posavskog 56.

10410 Velika Gorica

Telefono: [phone]

Fax: [phone]

TURCHIA

SADAL TARIM MAKINELERI DIS

TICARET A.S.

N. di identificazione

serie 6140

Tipodi motore a combustione

Motore a combustione a 4 tempi

Tipodi motore a

combustioneEVC4000

Cilindrata 452 cm

3

Potenza nominale a

Numero di giri

nominate 8,2 kW - giri/min

Numero di giri

trasmissione 2700 giri/min

Serbatoio carburante 6 I

Dispositivo di avviamento

Avviamento eletrico con chiave d'accensione

TipobatteriaGelpiombo

Tensione rete

12V

Coppia di serraggio

vite di fissaggio lama

65-70Nm

Trazione sulle

Marcia avanti

ruote posteriori

e retromarcia

Rubinetto del

continue

carburante

sì

Rupe anteriori

13x5.00-6

Pressione di gonfiag

gio pneumatici ruote

anteriori

0.9-1.2 bar

Ruote posteriori

16x6.50-8

Pressione di gonfiag

gio pneumatici ruote

posteriori

0.7-1.0 bar

Larghezza di taglio

80 cm

Altezza di taglio

35-90mm

Capacità cesto di

raccolta erba

2501

Fattore di incertezza

0,7 dB(A)

KwA

Misurazione in base a EN ISO 5395-3:

Livello di pressione

acustica sul posto di

Fattore di incertezza

KpA

2 dB(A)

Misurazione conforma a EN ISO 5395-3,

EN 1032:

Vibrazioni sul sedile

(vibrazionitrasmesse

a toutio il corpo)aw

0,60 m/s²

Fattore di incertezza

K_w 0,30 m/s²

Misurazione conforma a EN ISO 5395-3,

EN 20643:

Vibrazioni sul

volante a_hw 3,00 m/s2

Fattore di incertezza

1,5 m/s²

Parametri indicati di vibrazioni meccani-

che conformi a EN 12096

Peso con apparato di

taglio e cesto rac

colta erba vuoto

204 kg

21.1 Dimensioni

A=87cm

B=90cm

C=1 1 4 cm

D=177cm

E=213cm

F=110cm

G=117cm

21.2 REACH

REACH indica un regolamento CE per la registrazione, valutazione e autorizzazione delle sostanze chimiche.

Ulteriori informazioni sul rispetto delle norme del regolamento REACH (CE) n. 1907/2006 sono riportate all'indirizzo www.stihl.com/reach.

22. Risoluzione guasti

rivolgersi eventually ad un rivenditore specializzato STIH.

Vedere le istruzioni per l'uso del motore a combustione.

Guasto:

Il motorino di avviamento gira, il motore a combustione non si avvia.

Possible causa:

• Portare la leva dell'acceleratore su MIN.
  -La posizione accensione e avviamento a freddo (leva acceleratore) non è selezionata.
• Serbatoio benzina vuoto.
• Il rubinetto del carburante è chiuso.
• Scarso afflusso di carburante.
  Candela di accensione imbrattata o danneggiata.
• Distanza degli elettrodi errata.
• Cappuccio della candelà di accensione estratto.
  -Motore a combustione "ingolfato" a causa di ripetuti tentativi di accensione.
• Filtro aria ostruito.
• Batteria quasi scarica.

Rimedjo:

• Portare la leva acceleratore in posizione accensione e avviamento a freddo o MAX. ( 8.2)
• Portare la leva dell'acceleratore in posizione accensione e avviamento a freddo. ( 8.2)
  Rabboccare il carburante.
• Aprire il rubinetto del carburante.
  (⇒ 14.15)
• Controllare il filtrolo del carburante. (III)

Pulire o sostuire la candela di accensione. (1)
-Registrarare la distanza degli elettrodi. (x)
- Collegare il cappuccio della candela di accensione. Controllare il collegamento tra il cavo di accensione e il cappuccio. (X)
- Svitare la candela di accensione e asciugarla. Portare la leva dell'acceleratore su MIN e avviare più volte con la candela staccata. Avvitare la candela di accensione e insere il cappuccio della candela di accensione. (12)
Pulire il filtrodiell'aria. (M)
- Controllare lo stato di carica della batteria e se necessario caricare la batteria.

Guasto:

Il motorino d'avviamento non funziona.

Possible causa:

• I dispositivi di sicurezza bloccano il motorino di avviamo.
  -La batteria non è collegata o difettosa.
• Batteria completeness scarica o non caricata a sufficienta.
  -Fusibile principale (150 A) difettoso.
• Collegamento a massa sul motore a combustione o sul telaio di trasporto difettioso.
  -Motorino di avviamento difettioso.

Rimedio:

• Controllare tutti i dispositivi di sicurezza. ( 11.)
  -Controllareicollegamenti dellabattery. ( 14.19)
• Caricare la batteria. ( 14.21)
• Sostituire il fusibile principale. (X)
  -Controllare il cavo di collegamento della batteria e del telaio di trasporto. (长)
  Riparare il motorino di avviamento. (x)

Guasto:

Avviamento dificoltoso o potenza ridotta del motore a combustione.

Possible causa:

• Acqua nel serbatoio carburante e nel carburatore; carburatore intasato.
• Serbatoio carburante sporco.
• Filtro dell'aria sporco.
  Candela di accensione incrostata.
• Taglio di erba troppo alta o troppo bagnata.

Rimedio:

-Svuotare il serbatoio, pulire il serbatoio, il condotto carburante e il carburatore. (x)
- Pulire il serbatoio del carburante. (X)
- Pulire/sostituire il filtro dellaria. (1)
Pulire la candela di accensione. (M)
- Adattare il livello di taglio e la velocità di marcia alle condizioni dell'erba da tagliare.

Guasto:

Il motore a combustione diventa molto caldo.

Possible causa:

Alette di raffreddamento imbrattate.
- Livello di riempimento olio motore troppo basso.
Cinghia trapezoidale usurata.

Rimedio:

Pulire le alette di raffreddamento. (1)
- Controllare il livello di riempimento dell'olio motore e se necessario rabboccare conolio motore. ( 14.13)
- Sostituire la cinghia trapezoidale. (x)

Guasto:

L'apparecchio non si muove.

Possible causa:

• Cambio disinnestato.
  Cinghia trapezoidale (cambio) staccata.
  Cinghia trapezoidale (combio) usurata o difettosa.
• Chiavetta tra asse posteriore e ruote posteriori mancante.

Rimedio:

-Innestare il cambio (staffa del dispositivo di trasmissione a ruota libera). ( 8.14)
- Attaccare la cinghia trapezoidale (cambio). (x)
- Sostituire la cinghia trapezoidale (cambio). (X)
Montare la chiavetta. ( 14.10)

Guasto:

Forti vibrazioni durante il funzionamento.

Possible causa:

-La lama non è equilibrata a causa di un'affilatura errata o di anni.
-La vite di fissaggio della lama non è serrata.
- Il fissaggio del motore a combustione non è serrato.
Cinghia trapezoidale danneggiata.
- Canale di scarico intasato.

Rimedio:

• Affilare nuovamente la lama e equilibrare o sostuire la lama. (⇒ 14.7)
• Serrare la vite di fissaggio della lama attenendosi alla copbia prescritta. ( 14.7)
• Serrare il fissaggio del motore a combustione. (X)
• Sostituire la cinghia trapezoidale. (X)
• Pulire il canale di scarico. (x)

Guasto:

Taglio imperfetto, il prato ingiallislendo il taglio.

Possible causa:

Lama non affiliata o usurata.
- Velocità di marcia troppo elevata rispetto alle condizioni di taglio (altezza di taglio, caratteristiche del prato).
- Non è impostato il numero di giri massimo del motore a combustione (leva acceleratore non su MAX).
- Regolazione apparato di taglio non corretta.
- Canale di scarico intasato.
-L'apparato di taglio e imbrattato da residui di erba tagliata (incollata sul lato interno della scocca dell'apparato di taglio).

Rimedio:

• Affilare o sostituire la lama (fare attenzione ai limiti di usura). ( 14.7)
  -Ridurre la velocità di avanzamento o selezionare un'altezza di taglio superiore.
• Portare la leva dell'acceleratore in posizione MAX. (⇒ 8.2)
  -Controllare la regolazione dell'apparato di taglio e eventualmente regolarla. ( 14.8)
  Rimuovere il cesto di raccolta erba e liberare il canale di scarico da residui d'erba tagliata.
  -Pulire il lato interno dell'apparato di taglio.

Guasto:

Canale di scarico intasato.

Possible causa:

• Alette della lama danneggiate o usurate.
• Taglio di erba troppo alta o troppo bagnata.

-Velicità di avanzamento troppo elevata rispetto all'altezza di taglio regolata.
- Non è impostato il numero di giri massimo del motore a combustione (leva acceleratore non su MAX).
- Sensore livello di riempimento regolato in modo errato.

Rimedjo:

-Sostituire la lama. ( 14.7)
- Tagliare I'erba in due passaggi: 1^ Taglio sul livello massimo, 2^ Taglio con l'altezza di taglio desiderata.
-Ridurre la velocità di avanzamento o selezione are un'altezza di taglio superiore.
- Portare la leva dell'acceleratore in posizione MAX. (⇒ 8.2)
- Regolare il sensore del livello di riempimento (estrarre completeness il cursoro). ( 8.15)

Guasto:

Il cesto di raccolta erba non si riempie completeness.

Possible causa:

• Sensore di riempimento cesto non regolato correttamente.
• Altezza di taglio selezionata troppo bassa.
  -L'erba è troppo bagnata e quindi troppo pesante per essere trasportata alla corrente d'ariaattraverso il canale di scarico nel cesto di raccolta erba.
  -La lama di taglio non è affiliata o è usurata.
  Erba troppo alta.

• Le aperture per l'aria sul cesto di raccolta erba sono otturate (nessun passaggio d'aria sul cesto di raccolta erba).

• Canale di scarico o apparato di taglio (pare interna) imbrattati da residui di erba tagliata (residui dell'ultimo taglio).

Rimedio:

• Regolare il sensore livello di riempimento cesto. (⇒ 8.15)
• Regolare l'altezza di taglio a un livello superiore.
• Attendere che il prato sia asciutto.
  -Affilare la lama o sostituirla. ( 14.7)
• Tagliare l'erba in due passaggi: 1. Taglio sul livello più alto, 2. Taglio con l'altezza di taglio desiderata.
  Pulire il cesto di raccolta erba (pulire i passaggi per l'aria)
• Pulire il canale di scarico o la parte interna dell'apparato di taglio.

Guasto:

Sensore livello di riempimento (cesto di raccolta erba) non reagisce.

Possible causa:

Sensore livello di riempimento (cesto di raccolta erba) imbrattato da residui d'erba tagliata.
Sensore livello di riempimento (cesto di raccolta erba) non impostato correttamente.
- Velocità di avanzamento troppo alla.

Rimedjo:

-Pulire il sensore livello di riempimento e controllare la mobilità del sensore.
- Regolare il sensore del livello di riempimento (cesto raccolta erba). ( 8.15)
- Adeguare la velocità di avanzamento alle condizioni di taglio (ridurre la velocità di avanzamento).

Guasto:

Mancato insertimento e mancata rotazione della lama.

Possible causa:

• I dispositivi di sicurezza impediscono l'attivazione della lama.
  Cinghia trapezoidale (apparato di taglio) usurata, staccata o difettosa.

Rimedio:

• Controllare se tutti i requisiti di sicurezza per l'attivazione della lamaso soddisfatti. ( 11.)
• Controllare la cinghia trapezoidale (apparato di taglio) e eventualmente sostituirla. (x)

Guasto:

Spegnimento del motore a combustione all'innesto dell'apparato di taglio.

Possible causa:

• Utente non seduto o non seduto correttamente sul sedile di guida.
  -L'interruttore contatto sedile o il cavo sono difettosi.
• Interruttore cesto raccolta erba non azionato o difettoso.

Rimedio:

• Sedersi sul sedile di guida o cancellare la posizione di seduta.
  Riparare oppure sostuire l'interruttore contatto sedile o il cavo. (X)
• Montare il cesto di raccolta erba o il deflettore (non compreso nella fornitura) o riparare oppure sostituire l'interruttore cesto di raccolta erba. (x)

Guasto:

Durante il taglio in retromarcia l'apparato di taglio viene disinnestato.

Possible causa:

• Interruttore di sicurezza taglio in retromarcia non azionato.

Rimedio:

• Azionare la lama entro un determinato lasso di tempo (da 5 secondi prima, forn a 1 secondo归来 l'innesto oppure la modifica della direzione di marcia). ( 8.4)

Guasto:

Il motore a combustione si spegne.
scendendo dal sedile di guida.

Possible causa:

-Freno di parcheggio non innestato.
- Apparato di taglio innestato (dispositivo di sicurezza).

Rimedio:

• Prima di scendere dal sedile di guida innestare il freno di parcheggio. (→ 8.10)
• Prima di scendere dal sedile di guida disinnestare l'apparato di taglio. (⇒ 8.3)

Guasto:

Vengono emessi 3 brevi segnali acustici consecutivi.

Possible causa:

• Guasto nell'interruttore contatto sedile oppure nelsystema elettrico (cortocircuito).

Rimedio:

• Ruotare la chiave d'accensione in posizione "Motore a combustione OFF", eseguire un'autodiagnosi. (9.1)

Guasto:

Segnale acustico continuo attivato.

Possible causa:

• Cesto raccolta erba piano.
• Guasto del sistema elettronico.
• Batteria collegata con poli invertiti.

Rimedio:

• Disinnestare l'apparato di taglio e svuotare il cesto raccolta erba. (⇒ 12.9)
• Ruotare la chiave d'accensione in posizione "Motore a combustione OFF", eseguire un'autodiagnosi. (⇒ 9.1)
• Controllare la polarizzazione dei collegamenti della batteria, e se necessario, collegare i cavi correttamente. ( 14.19)

23. Programma Assistenza Tecnica

23.1 Conferma di segna

23.2 Conferma dell'esecuzione del servizio

In caso di lavori di manutenzione,
consegnare le presenti istruzioni per l'uso al rivenditore autorizzato STIHL. Il rivenditore conferma, negli apposti campi prestampati, l'ecusione dei lavori di servizio.

Servizio eseguito il

Data del prossimo Servizio

Distinguido paciente:

Autodiagnostico con errores:

Durante o lavoro 371

Manutencao reparacoes 374

Durante o lavoro, utilize

antiderrapante. Nunca lavoro

4.7 Durante o lavoro

Nunca lavoro应该如何

9.2 Avaria no trator corta-relva durante o lavoro

• Selezione o niven de corte 3.

Espessura da lamina:
