JJW3430LM - Cuisinière JENN-AIR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cuisinière encastrable double four
Marque	JENN-AIR
Modèle	JJW3430LM
Alimentation électrique	240 V CA / 120 V CA, 60 Hz
Type de four	Double four avec convection
Commandes	Écran tactile, interface utilisateur numérique
Fonctions de cuisson	Cuisson au four, cuisson au gril, convection, rôtissage lent, maintien au chaud, levée de pain, autonettoyage
Capteurs	Capteur de température du four, sonde de cuisson à viande, contacteurs de porte et de loquet
Éléments chauffants	Élément de cuisson au four, élément de gril, éléments de convection supérieur et inférieur
Ventilation	Ventilateur de refroidissement (2 vitesses), ventilateurs de convection (2 vitesses par cavité)
Éclairage	Lampe du four (supérieure et inférieure)
Autonettoyage	Cycle d'autonettoyage par pyrolyse
Connectivité	Wi-Fi intégré (affichage des informations réseau)
Sécurité	Loquet de porte motorisé, contacteurs de porte, limiteur thermique, circuits sensibles aux décharges électrostatiques
Diagnostic	Mode diagnostic avec affichage des codes d'erreur, activation des composants, lecture des capteurs
Pièces détachées	Gestionnaire d'appareil Copernicus, carte HMI/interface utilisateur, éléments chauffants, ventilateurs, loquet de porte, capteurs

FOIRE AUX QUESTIONS - JJW3430LM JENN-AIR

Comment accéder au mode diagnostic du four ?

Pour les fours simples, appuyer sur KITCHEN TIMER > TOOLS > SELF CLEAN trois fois de suite. Pour les fours doubles, appuyer sur UPPER OVEN > LOWER OVEN > LOWER LIGHT trois fois de suite. Aucune attente n'est nécessaire entre les appuis.

Que faire si l'affichage reste vide ?

Couper l'alimentation électrique 10 secondes puis rétablir. Si le problème persiste, vérifier les connexions de l'interface utilisateur (J15) et la tension 14 VCC entre J15-2 et J15-4. Si la tension est absente, remplacer l'alimentation SMPS (simple four) ou le gestionnaire Copernicus supérieur (double four). Si la tension est correcte, remplacer l'interface utilisateur.

Comment effacer les codes d'erreur ?

Accéder au mode diagnostic, sélectionner "Error Diagnostics", puis appuyer sur "Clear History". Si aucun code n'est stocké, "No Error" s'affiche.

Que signifie le code d'erreur F3 E0 ?

F3 E0 indique un capteur de four principal ouvert ou court-circuité. Vérifier la résistance du capteur entre P3-1 et P3-2 (environ 1000-1200 Ω à 25°C). Si la valeur est incorrecte, remplacer le capteur. Sinon, remplacer le gestionnaire Copernicus.

Le ventilateur de refroidissement ne fonctionne pas correctement (code F8).

Accéder au mode diagnostic et activer le ventilateur via "Component Activation". Vérifier la tension aux broches P5-5 (grande vitesse) et P5-4 (basse vitesse) par rapport au neutre (120 V). Si la tension est absente, vérifier le câblage et remplacer le ventilateur si nécessaire. Si la tension est présente et le ventilateur ne tourne pas, remplacer le ventilateur.

Comment tester les éléments chauffants ?

Débrancher l'appareil. Mesurer la résistance entre les broches indiquées dans le tableau de test : élément de four (PX1-1 à PX3-2, 19-21 Ω), élément de gril (PX4-2 à PX3-2, 13.5-14.9 Ω), éléments de convection (PX1-3 à PX3-2 et PX2-4 à PX3-2, 15.2-17.3 Ω). Vérifier également l'absence de court-circuit à la terre.

Le four ne chauffe pas : que vérifier ?

Vérifier l'alimentation électrique (connexion L2). Accéder au mode diagnostic et activer chaque élément via "Component Activation". Mesurer la tension aux points de contrôle (240 V CA). Vérifier les relais et les éléments chauffants. Remplacer le gestionnaire Copernicus si nécessaire.

Comment réinitialiser l'écran tactile ?

Débrancher le four ou couper l'alimentation électrique, attendre 10 secondes, puis rebrancher. Si le problème persiste, remplacer le tableau de commande.

La sonde de cuisson à viande ne fonctionne pas (code F3 E3).

Retirer la sonde et vérifier sa résistance : environ 50 kΩ à 25°C. Vérifier la prise sonde entre P3-3 et P3-4 (ne doit pas être en court-circuit). Remplacer la sonde ou la prise si défectueux. Sinon, remplacer le gestionnaire Copernicus.

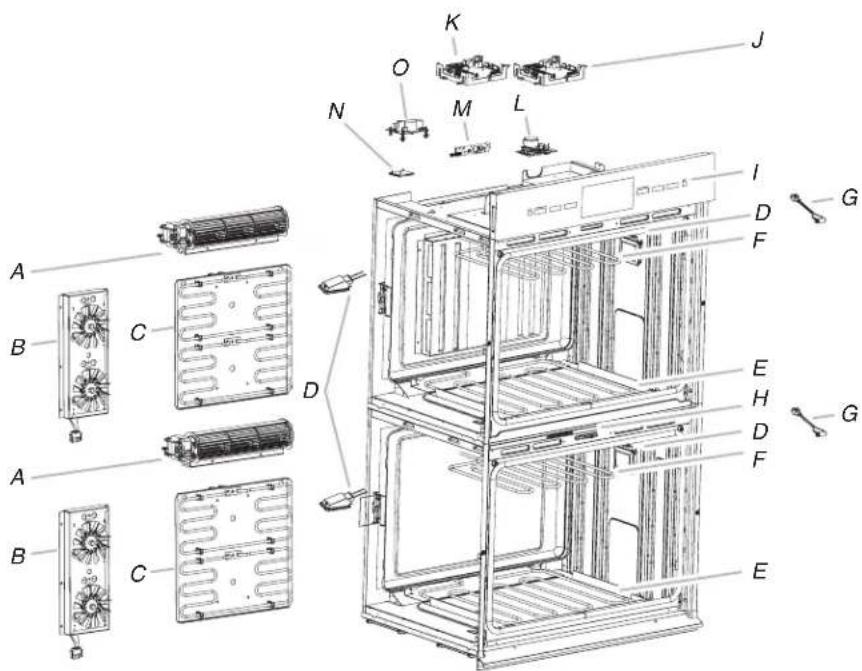

Où se trouvent les composants principaux ?

Les positions sont : A. Ventilateur de refroidissement, B. Ensemble ventilateur de convection, C. Ensemble élément de convection, D. Lampe, E. Élément de cuisson au four, F. Élément de gril, G. Prise de sonde, H. Loquet porte inférieure, I. Tableau de commande, K. Gestionnaire Copernicus, J. Gestionnaire inférieur (double four), L. Loquet porte supérieure, M. HMI, N. Antenne WiFi, O. Alimentation SMPS (simple four).

MODE D'EMPLOI JJW3430LM JENN-AIR

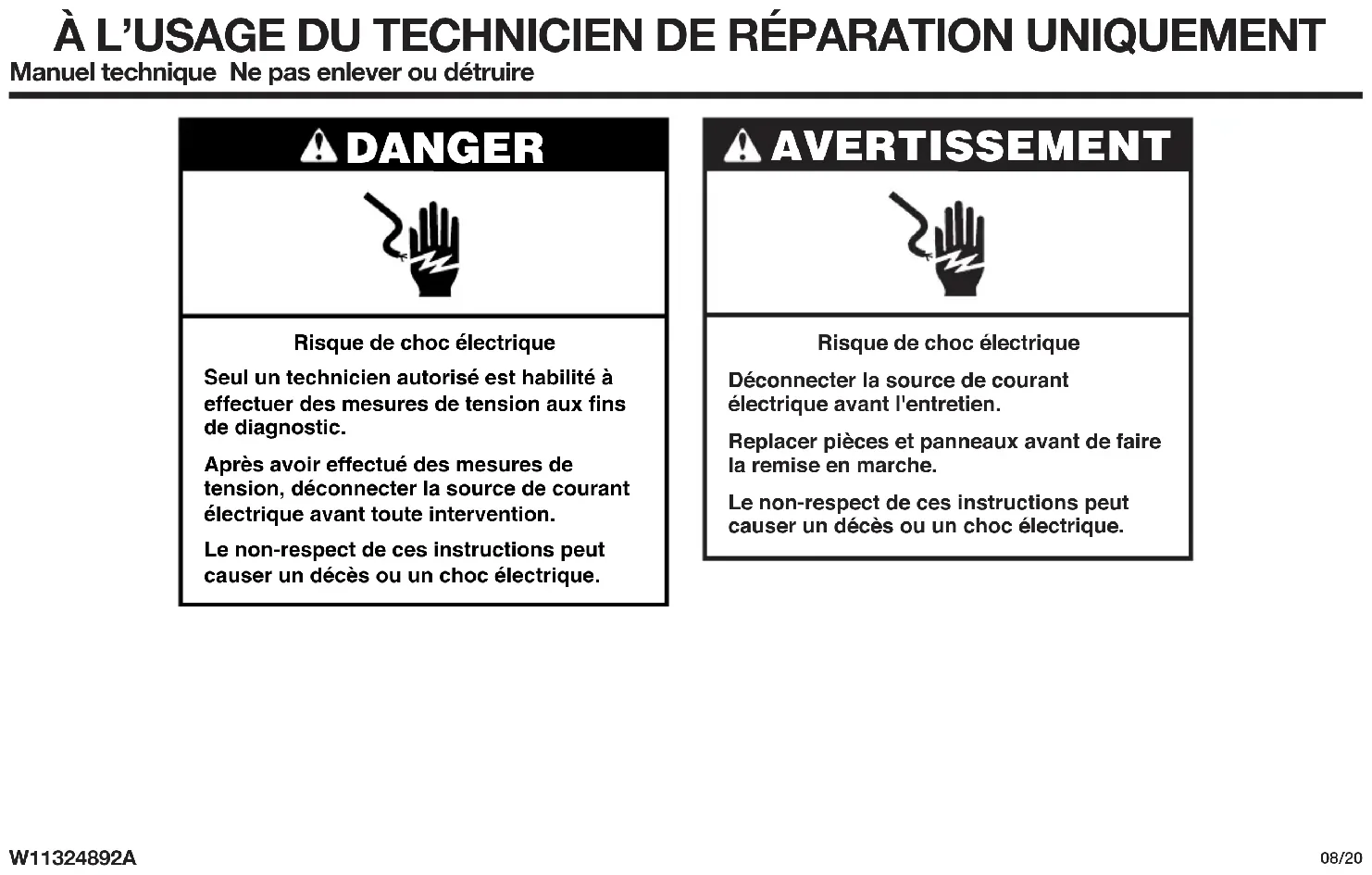

Manuel technique. Ne pas enlever ou détruire.

Risque de choc électrique

Seul un technicien autorisé est habilité à effectuer des mesures de tension aux fins de diagnostic.

Après avoir effectué des mesures de tension, déconnecter la source de courant électrique avant toute intervention.

Le non-respect de ces instructions peut causer un décès ou un choc électrique.

Risque de choc électrique

Déconnecter la source de courant électrique avant l'entretien.

Remplacement des pièces et panneaux avant de faire la remise en marche.

Le non-respect de ces instructions peut causer un décès ou un choc électrique.

Mesures de tension - information de sécurité

Lors des mesures de tension, observer les précautions suivantes :

Vérifier que les commandes sont à la position d'arrêt afin que l'appareil ne se mette pas en marche lors de la mise sous tension. ■ Ménager un espace ajusté libre de toute obstruction pour l'exécution des mesures de tension. ■ Maintenir toute personne présente à distance de l'appareil pour éviter tout risque de blessure. Toujours utiliser les instruments et outils de test appropriés. ■ À la fin des mesures de tension, veiller à toujours déconnecter la source de courant électrique avant toute intervention.

Important: circuits électroniques sensibles aux décharges electrostatiques

Le risque de décharge électrostatique est permanent. Une décharge électrostatique peut détruire ou endommager les circuits électroniques de la machine. La nouvelle carte peut sembler fonctionner correctement après la réparation, mais une décharge électrostatique peut lui avoir fait subir des contraintes qui provoqueront une défaillance plus tard.

Utiliser un bracelet de décharge électrostatique. Connecter le bracelet de décharge électrostatique au point vert de raccordement à la terre ou à une surface métallique non peinte à l'intérieur de l'appareil.

-OU-

Toucher plusieurs fois de suite avec le doigt un point vert de raccordement à la terre ou une surface métallique non peinte à l'intérieur de l'appareil.

Avant de retirer la pièce de son emballage, placer le sachet antistatique en contact avec - Éviter de toucher les composants électroniques ou les broches de contact; manipuler les circuits électroniques de la machine uniquement par les bords. Lors du remballage de circuits électroniques défectueux dans le sachet antistatique, observer les instructions ci-dessus.

Diagnostic

Débrancher le four ou déconnecter la source de courant électrique avant d'exécuter les contrôles suivants :

La corrosion des pièces de connexion est une cause potentielle d'anomalie de fonctionnement des commandes. Inspecter les connexions et contrôler la continuité des circuits à l'aide d'un ohmmètre. - Exécuter tous les tests ou contrôles à l'aide d'un voltimètre ou multimètre d'une sensibilité de 20 000 Ω par volt CC ou plus. - Contrôler toutes les connexions avant de remplacer des composants; rechercher conducteurs brisés ou mal branchés, connexions mal réalisées ou fils insuffisamment engagés dans les connecteurs. Un faisceau de câblage endommagé doit être remplacé dans son intégralité. Ne pas reconstruire un faisceau de câblage. - Exécuter les mesures de résistance après avoir débranché le cordon d'alimentation de la prise de courant et déconnecté les connecteurs ou le faisceau de câblage. Si le four ne chauffe pas, il peut exister un problème avec l'alimentation électrique. Vérifier la connexion à L2.

IMPORTANT: Ne pas remplacer le module de commande en l'absence de preuve d'une défaillance.

Pour accéder au mode de diagnostic :

Avant d'entreprendre une opération corrective, exécuter les étapes suivantes pour accéder au mode de diagnostic :

1. Entrer le mode de diagnostic en appuyant sur les mêmes trois touches trois fois de suite.

Fours simples: Appuyer sur KITCHEN TIMER>TOOLS>SELF CLEAN (minuterie de cuisine>outils>autonettoyage) - répéter deux autres fois. Fours doubles: Appuyer sur UPPER OVEN>LOWER OVEN>LOWER LIGHT (four supérieur>four inférieur>lampe inférieure) - répéter deux autres fois.

REMARQUE: Il n'est pas nécessaire d'attendre pour une rétroaction audible ou visuelle de la commande après chaque appui sur les touches.

1. Si la commande ne pass étape 1. Toutes les touches s'allumeront lorsque la commande passe en mode de diagnostic.
2. À partir du menu de diagnostic, faire défilier la liste jusqu'à la sélection souhaïée en utilisant l'écran tactile.

Erreur Diagnostics : afficher et effacer l'historique des anomalies.

Activation composant: activer manuellement le relais.

Capteurs et contacteurs : afficher les températures de la cavité du four traditionnel et le statut du contacteur de porto/loquet

Informations système : afficher le numéro de modèle, le numéro de série et les versions de logiciel.

Wi-Fi : afficher le contenu Wi-Fi comme l'adresse IP, la passerelle, l'identifiant SSID et l'état de la connexion.

Sortir Diagnostics

Procédure générale: codes d'erreur

REMARQUE: Toutes les anomalies sont mémorisées dans l'histoire des anomalies. Pour vérifier si le code d'erreur est toujours présent, lancer une fonction de cuisson et patienter 1 minute.

1. Accéder au mode de diagnostic.
2. Appuyer sur ou faire défiler la liste jusqu'à l'objet "Error Diagnostics" dans le menu de diagnostic, puis appuyer sur "OK".

1. Pour effacer les codes d'erreur, appuyer sur "Clear History".
2. Si aucune anomalie n'est repérée, le message "No Error" (aucune erreur) s'affiche à l'écran.

Procédure générale: version du logiciel

Destiné au technicien uniquement

Procédure générale: activation composant

1. Accéder au mode de diagnostic.
2. Appuyer sur ou faire défiler la liste jusqu'à l'objet "Component Activation" (activation composant) dans le menu de diagnostic, puis appuyer sur "OK".

REMARQUE: Les charges se déconnectent si elles restent actives pendant plus de 5 minutes.

Modèles de four simple

Sélection Relais
Élement de cuisson au four Relais de cuisson au four
Élement de cuisson au grill Relais de cuisson au grill
Élement de convection supérieur	Relais de l'élement de convection supérieur
Élement de convection inférieur	Relais de l'élement de convection inférieur
Ventilateur de convection vitesse élevée supérieur	Ventilateur de convection supérieur - relatifs de vitesse élevée
Ventilateur de convection vitesse basse supérieur	Ventilateur de convection supérieur - relatifs de vitesse basse
Ventilateur de convection vitesse élevée supérieur	Ventilateur de convection inférieur - relatifs de vitesse élevée
Ventilateur de convection vitesse basse supérieur	Ventilateur de convection inférieur - relatifs de vitesse basse
Ventilateur de refroidissement - vitesse élevée	Ventilateur de refroidissement - relatifs de vitesse élevée
Ventilateur de refroidissement - vitesse basse	Ventilateur de refroidissement - triac de vitesse basse

Sélection Relais
Oven Light (lampe du four) Triac de la lampe du four
Moteur du loquet de porte Relais du loquet de porte
Modèles à double four
Sélection Relais
Élement de cuisson supérieur	Relais de l'élement de cuisson supérieur
Élement du grill supérieur Relais de l'élement du grill supérieur
Élement de convection supérieur- sup	Relais de l'élement de convection supérieur - cavité supérieur
Élement de convection supérieur- inf	Relais de l'élement de convection inférieur - cavité supérieur
Ventilateur de convection supérieur vitesse élevée - sup	Ventilateur de convection supérieur - relais de vitesse élevée - cavité supérieur
Ventilateur de convection supérieur vitesse basse - sup	Ventilateur de convection supérieur - relais de vitesse basse - cavité supérieur
Ventilateur de convection supérieur vitesse élevée - inf	Ventilateur de convection inférieur - relais de vitesse élevée - cavité supérieur
Ventilateur de convection supérieur vitesse basse - inf	Ventilateur de convection inférieur - relais de vitesse basse - cavité supérieur
Ventilateur de refroidissement supérieur - vitesse élevée	Ventilateur de refroidissement supérieur - relais de vitesse élevée

Sélection Relais

Ventilateur de refroidissement supérieur - vitesse basse	Ventilateur de refroidissement supérieur - triac de vitesse basse
Lampe du four supérieur Triac de la lampe supérieur
Moteur du loquet de portesupérieure	Relais du moteur du loquet de portesupérieure
Élement de cuisson inférieur	Relais de l'élement de cuisson inférieur
Élement du gril inférieur Relais de l'élement du gril inférieur
Élement de convection inférieur-sup	Relais de l'élement de convection supérieur - cavité inférieure
Élement de convection inférieur-inférent- inf	Relais de l'élement de convection inférieur - cavité inférieure
Ventilateur de convection inférieur vitesse élevée - sup	Ventilateur de convection supérieur - relais de vitesse élevée - cavité inférieure
Ventilateur de convection inférieur vitesse basse - sup	Ventilateur de convection supérieur - relais de vitesse basse - cavité inférieure
Ventilateur de convection inférieur vitesse élevé - inf	Ventilateur de convection inférieur - relais de vitesse élevé - cavité inférieure
Ventilateur de convection inférieur vitesse basse - inf	Ventilateur de convection inférieur - relais de vitesse basse - cavité inférieure
Ventilateur de refroidissement inférieur - vitesse élevée	Ventilateur de refroidissement supérieur - relais de vitesse élevée

Sélection Relais

Vendre d'inférieure	Vendre d'inférieure
Ventilateur de refroidissement inférieur - vitesse BASSE	Ventilateur de refroidissement inférieur - triac de vitesse BASSE
Lampe du four inférieur Triac de la lampe inférieure
Moteur du loquet de porte inférieur	Relais du moteur du loquet de porte inférieur
Procédure générale : Capteurs et contacteursREMARQUE : Cette procédure est utilisé pour afficher le statut actuel des contacteurs du four et des lectures du capteur.Modèles de four simple
Composant État
Contacteur porte Ouvert ou Fermé
Contacteur de loquet Ouvert ou Fermé
Température cavité Degrés en Celsius
Température de la sonde de cuisson Degrés en Celsius
Modèles à double four
Sélection Relais
Contacteur porte supérieure Ouvert ou Fermé
Contacteur de loquet supérieur Ouvert ou Fermé
Température cavité supérieure Degrés en Celsius
Température de la sonde de cuisson supérieure	Degrés en Celsius
Contacteur porte inférieure	Ouvert ou Fermé
Contacteur de loquet inférieur	Ouvert ou Fermé
Sélection Relais
Température cavité inférieure Degrès en Celsius
Température de la sonde de cuisson inférieure	Degrès en Celsius

1. Accéder au mode de diagnostic.
2. Appuyer sur ou faire défiler la liste jusqu'à l'objet "Sensors & Switches" (capteurs et contacteurs) dans le menu de diagnostic, puis appuyer sur "OK".
3. Appuyer sur ou faire défilier le menu Sensors & Switches (capteurs et contacteurs) pour afficher le statut désiré. REMARQUE: Appuyer sur "Back" pour revenir au menu de diagnostic principal.

Procédure générale: informations système

REMARQUE: Cette procédure est utile pour afficher les informations système suivantes :

Informations système	Affichage	Four simple	Four double
Réf. modele Information sur le modele O O
N° de série Numéro de série du produit O O
N° de série IU Numéro de série d'interface utilisateur O O
N° de série MCA	Numéro de série du module de commande de l'appareil	O	NA
N° de série MCA supérieur	Numéro de série du module de commande de l'appareil supérieur	NA	O
N° de série MCA inférieur	Numéro de série du module de commande de l'appareil inférieur	NA	O
Version IU Version logiciel d'interface utilisateur O O
VL HMI centrale	Version logiciel de carte HMI centrale O O
VL HMI gauche	Version logiciel de clavier HMI gauche	O O
EE HMI gauche	Version EEPROM de clavier HMI gauche	O O
VL HMI droit	Version logiciel de clavier HMI droit	O O
EE HMI droit	Version EEPROM de clavier HMI droit	O O
Version noyau	Version logiciel de carte HMI centrale O O
Appuyer sur la version de calibrage	Version logiciel ACL/écran tactile FPC récursion terminale	O	O
Version de la base de données	Structure de la base de données de carte HMI centrale	O	O
Version audio	Version logiciel de carte HMI centrale O O
Version logiciel MCA	Version logiciel du module de commande de l'appareil	O	NA

Informations système	Affichage	Four simple	Four double
Versionlogiciel MCA supérieur	Version logiciel du module de commande de l'appareil supérieur	NA	O
Versionlogiciel MCA inférieur	Version logiciel du module de commande de l'appareil inférieur	NA	O
Entrées de diagnostic	Nombre de fois que le menu de diagnostic a été ouvert	O	O

Legende

Sélection non disponible Sélection disponible
NA	O

1. Accéder au mode de diagnostic.
2. Appuyer sur ou faire défilier la liste jusqu'à l'objet "System Information" (informations du système) dans le menu de diagnostic, puis appuyer sur "OK".
3. Appuyer sur ou faire défiler le menu System Information (capteurs et contacteurs) pour afficher le statut désiré.

REMARQUE: Appuyer sur "Back" pour revenir au menu de diagnostic principal.

Codes d'anomalie/erreur présentés sur l'afficheur

Pas d'affichage - panneau de commande vide

Gestionnaire de l'appareil Copernicus, interface utilisateur

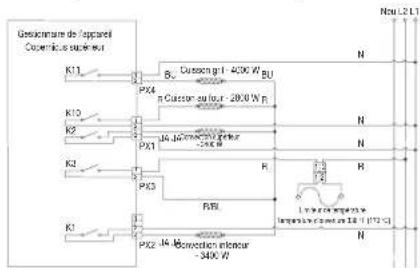

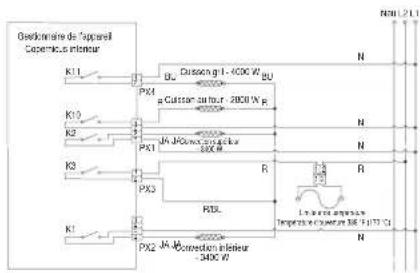

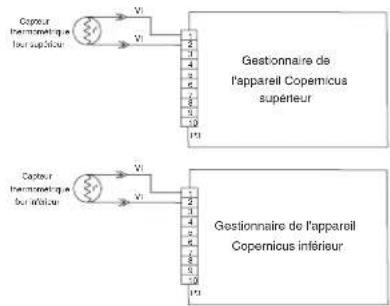

ACTION Corrective suggeree

REMARQUE: Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer).

1. Débrancher le four ou déconnecter la source de courant électrique.
2. Retirer le couvercle en plastique de l'interface utilisateur. Confirmer la connexion entre l'affichage et l'interface utilisateur.
3. Pour les fours simples, vérifier le câblage entre L1 et l'alimentation à découpage SMPS (CONN7-2). Pour les four doubles, vérifier le câblage entre L1 et le gestionnaire de l'appareil Copernicul supérieur (J8-1).

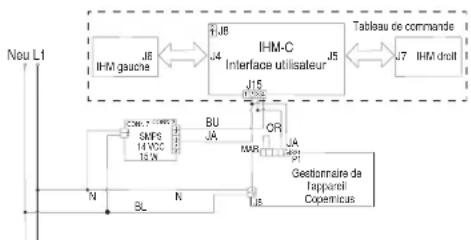

Four simple

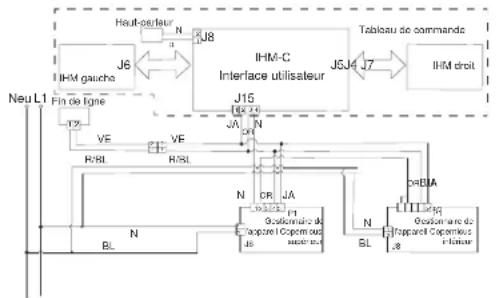

Four double

1. Vérifier la connexion entre le faisceau de câblage et l'interface utilisateur (J15).
2. Vérifier que la tension d'entrée entre J15-2 (GND) et J15-4 (14 VDC) sur l'interface utilisateur est correcte en procédant aux étapes suivantes.
3. Connecter l'appareil de mesure de tension entre J15-2 et J15-4 sur l'interface utilisateur.
4. Brancher le four ou reconnecter la source de courant électrique.
5. Mesurer la tension et confirmer que la tension affichée est bien de 14 VCC. Si la tension est correcte, débrancher le four ou déconnecter la source de courant électrique. Passer à l'étape 16.
6. Si la tension n'est pas correcte, passer à l'étape 10.
7. Débrancher le four ou déconnecter la source de courant électric. Pour les jours simples : replacer l'alimentation à découvert (SMPS). Pour les jours doubles : replacer le gestionnaire de l'ordinateur Copernicus.
8. Réinstaller les pièces et panneaux avant de faire la mise en marche.
9. Brancher le four ou reconnecter la source de courant électrique.
10. Contrôler l'affichage de la carte de commande. Si l'affichage reste vierge, débrancher le four ou déconnecter la source de courant électrique.
11. Remplacer la carte d'interface utilisateur.
12. Brancher le four ou reconnecter la source de courant électrique.
13. Réinstaller les pièces et panneaux avant de faire la mise en marche.
14. Brancher le four ou reconnecter la source de courant électrique.
15. Si l'affichage reste vierge, débrancher le four ou déconnecter la source de courant électrique.
16. Remplacer le tableau de commande.
17. Réinstaller les pièces et panneaux avant de faire la mise en marche.
18. Brancher le four ou reconnecter la source de courant électrique.
19. Vérifier que le fonctionnement est normal.

La carte d'interface utilisateur ne répond pas au touché

Tableau de commande

ACTION Corrective suggeree

REMARQUE: Avant de commencer un test, couper l'alimentation du four et la rétablit (éteindre, patienter 10 secondes et rallumer).

1. Accéder au menu du mode de diagnostic et appuyer sur POWER (mise sous tension).
2. Pour réinitialiser calibrage de l'écran tactile : débrancher le four ou déconnecter la source de courant électrique, patienter 10 secondes, puis brancher le four ou reconnecter la source de courant électrique. En l'absence d'effet, passer à l'étape 3.
3. Débrancher le four ou couper l'alimentation électrique.
4. Remplacer le tableau de commande.
5. Reinstaller les pièces et panneaux avant de faire la mise en marche.
6. Brancher le four ou reconnecter la source de courant électrique.
7. Vérifier que le fonctionnement est normal.

Aucun volume sonore Haut-parleur et tableau de commande

ACTION corrective suggérée

REMARQUE: Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer).

1. Vérifier que le volume sonore est activé. Appuyer sur le menu Outils, puis faire défiler la liste jusqu'au menu Son. Confirmer l'appui sur la touche Minuterie et sonnerie, et que les actions de marche ou arrêt sont activées et réglées au volume souhaïte.
2. Débrancher le four ou couper l'alimentation électrique.
3. Confirmer que le haut-parleur est fermement connecté à la carte de circuits HMI centrale/interface utilisateur au connecteur J8. Si le haut-parleur est fermement connecté, passer à l'étape 4. Si la connexion du haut-parleur est lâche, la reconnecter et passer à l'étape 5.

1. Remplacer le haut-parleur.
2. Reinstaller les pièces et panneaux avant de faire la mise en marche.
3. Brancher le four ou reconnecter la source de courant électrique.
4. Confirmer le fonctionnement du haut-parleur. Si le problème persiste, débrancher le four ou couper l'alimentation électrique, remplanier le tableau de commande, et repeter les étapes 5 à 7.

Defaillance ERREUR anomalie probable

F1 Interne E0 Défaillance de l'interface utilisateur du four

ACTION Corrective suggeree

REMARQUE: Avant de commencer un test, couper l'alimentation du four et la rétablit (éteindre, patienter 10 secondes et rallumer).

MÉTHODE : Avant de poursuivre, vérifier le code d'erreur en entrant le mode de diagnostic et sélectionnant "Error Diagnostics".

REMARQUE: Si d'autres codes d'erreur sont stockés, s'occuper d'abord de ces autres codes d'erreur.

1. Débrancher le four ou déconnecter la source de courant électrique.
2. Confirmer que le tableau de commande est relié à la terre par le châssis du four. Si tel est le cas, passer à l'étape 6. Dans le cas contraire, réparer la liaison.
3. Reinstaller les pièces et panneaux avant de faire la mise en marche.
4. Brancher le four ou reconnecter la source de courant électrique, puis arrêter et remettre sous tension.
5. Si l'erreur est toujours présente, débrancher le four ou déconnecter la source de courant électrique.
6. Remplacer la carte de circuits HMI centrale/interface utilisateur.
7. Reinstaller les pièces et panneaux avant de faire la mise en marche.
8. Brancher le four ou reconnecter la source de courant électrique, puis arrêter et remettre sous tension.
9. Si l'erreur persiste après que la carte de circuits HMI centrale/interface utilisateur a été remplacée, débrancher le four ou couper l'alimentation électrique et replacer le tableau de commande.
10. Réinstaller les pièces et panneaux avant de faire la mise en marche.
11. Brancher le four ou reconnecter la source de courant électrique. Suivre les messages à l'écran pour la sélection du modèle.
12. Vérifier que le fonctionnement est normal. Entrer le mode de diagnostic, sélectionner "Error Diagnostics", et effacer l'historique. Si le tableau de commande a été remplacé, il n'est pas nécessaire d'effacer l'historique.

Defaillance ERREUR anomalie probable

F1 E1 Erreur gestionnaire de l'appareil interne du four

ACTION corrective suggérée

REMARQUE: Avant de commencer un test, couper l'alimentation du four et la rétablit (éteindre, patienter 10 secondes et rallumer).

MÉTHODE: Avant de poursuivre, vérifier le code d'erreur en entrant le mode de diagnostic et sélectionnant "Error Diagnostics".

REMARQUE: Si d'autres codes d'erreur sont stockés, s'occuper d'abord de ces autres codes d'erreur.

1. Débrancher le four ou déconnecter la source de courant électrique.
2. Pour les jours simples, remplacer le gestionnaire de l'appareil Copernicus.

Pour les jours doubles, remplacer les deux gestionnaires de l'appareil Copernicus.

1. Reinstaller les pièces et panneaux avant de faire la mise en marche.
2. Brancher le four ou reconnecter la source de courant électrique.
3. Si l'erreur est toujours présente après avoir remplacé le gestionnaire de l'appareil Copernicus, débrancher le four ou déconnecter la source de courant électrique, puis passer à l'étape 6. Si ce n'est pas le cas, passer à l'étape 10.
4. Remplacer le tableau de commande.
5. Reinstaller les pièces et panneaux avant de faire la mise en marche
6. Brancher le four ou reconnecter la source de courant électrique. Suivre les messages à l'écran pour la sélection du modèle.
7. Vérifier que le fonctionnement est normal. Entrer le mode de diagnostic, sélectionner "Error Diagnostics", et effacer l'historique. Si le tableau de commande a été remplacé, il n'est pas nécessaire d'effacer l'historique.

DEFAILLANCE ERREUR ANOMALIE PROBABLE

F2 Clavier	E0 Clavier déconnecté
	E1 Touche bloquée/court-circuitée
ACTION CORRECTIVE SUGGÉRÉE

REMARQUE: Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer).

MÉTHODE : Avant de poursuivre, vérifier le code d'erreur en entrant le mode de diagnostic et sélectionnant "Error Diagnostics".

1. Débrancher le four ou couper l'alimentation électrique.
2. Vérifier que les connecteurs J4, J5, J6 et J7 sont fermement connectés. Si ce n'est pas le cas, passer à l'objet 3. Si tel est le cas, passer à l'objet 6.

1. Reconnecter les connecteurs lâches.
2. Reinstaller les pièces et panneaux avant de faire la mise en marche.
3. Brancher le four ou reconnecter la source de courant électrique. Si l'anomalie a disparu, passer à l'étape 9. Si l'erreur persiste, débrancher le four ou déconnecter la source de courant électrique.
4. Remplacer le tableau de commande
5. Reinstaller les pièces et panneaux avant de faire la mise en marche.
6. Suivre les instructions à l'écran pour sélectionner le numéro de module.
7. Vérifier que le fonctionnement est normal. Accéder au menu de diagnostic, sélectionner "Error Diagnostics", et effacer l'historique. Si le tableau de commande a été remplacé, il n'est pas nécessaire d'effacer l'historique.

DEFAILLANCE ERREUR ANOMALIE PROBABLE

F3 Capteurs	E0	Capteur du four principal ouvert ou court-circuité
	E1	Capteur du four inférieur ouvert ou court-circuité

ACTION corrective suggérée

REMARQUE: Avant de commencer un test, couper l'alimentation du four et la rétablit (éteindre, patienter 10 secondes et rallumer).

MÉTHODE: Avant de poursuivre, vérifier le code d'erreur en entrant le mode de diagnostic et sélectionnant "Error Diagnostics".

1. Débrancher le four ou déconnecter la source de courant électrique.
2. Débrancher le connecteur P3 du gestionnaire de l'appareil Copernicus et mesurer la résistance du capteur entre P3-1 et P3-2. La mesure doit être de 1000 Ω à 1200 Ω à 77 °F (25 °C). Vérifier que le capteur n'est pas court-circuité à la masse. Si les contrôles sur le capteur ne sont pas corrects, le remplacer et réeffectuer les contrôles.

1. Réinstaller les pièces et panneaux avant de faire la mise en marche.
2. Brancher le four ou reconnecter la source de courant électrique.
3. Entrer le mode de diagnostic et sélectionner "Sensors & Switches" (capteurs et contacteurs) pour vérifier si la température indiquée sur l'afficheur de température de la cavité du four est correcte (température ambiante). Si tel est le cas, passer à l'étape 8.
4. Sinon, débrancher le four ou déconnecter la source de courant électrique.
5. Remplacer le gestionnaire de l'appareil Copernicus. REMARQUE: Sur l'écran du statut, l'unité de mesure est en Celsius.
6. Reinstaller les pièces et panneaux avant de faire la mise en marche.
7. Brancher le four ou reconnecter la source de courant électrique.
8. Vérifier que le fonctionnement est normal. Entrer le mode de diagnostic, sélectionner "Error Diagnostics", et effacer l'histoire.

Defaillance ERREUR anomalie probable

F3 Capteurs E3

Sonde cuisson ou prise connecteur sonde

cuisson court-circuitée

ACTION corrective suggérée

REMARQUE: Avant de commencer un test, couper l'alimentation du four et la rétablit (éteindre, patienter 10 secondes et rallumer).

MÉTHODE: Avant de poursuivre, vérifier le code d'erreur en entrant le mode de diagnostic et sélectionnant "Error Diagnostics".

1. Débrancher le four ou déconnecter la source de courant électrique.
2. Retirer la sonde de cuisson à viande si celle-ci est connectée.
3. Débrancher le connecteur P3 du gestionnaire de l'appareil Copernicus.

1. Contrôler la résistance de la prise de la sonde entre P3-3 et P3-4. Si elle n'indique pas 0, la prise fonctionne correctement. Passer à l'étape 6.
2. Si elle indique 0, remplacer la prise.
3. Brancher la sonde de cuisson et vérifier si elle est ouverte ou court-circuitée vers la terre.
4. Si les contrôles sur la sonde de cuisson ne sont pas corrects, remplacer la sonde de cuisson. À 77 °F (25 °C), la résistance doit être d'environ 50 kΩ.
5. Si les contrôles sont corrects, remplacer le gestionnaire de l'appareil Copernicus.
6. Réinstaller les pièces et panneaux avant de faire la mise en marche.
7. Brancher le four ou reconnecter la source de courant électrique.
8. Vérifier que le fonctionnement est normal. Entrer le mode de diagnostic, sélectionner "Error Diagnostics", et effacer l'histoire. Vérifier la lecture de la sonde à viande en entrant le mode de diagnostic et sélectionnant "Sensors & Switches" (capteurs et contacteurs). La sonde à viande devrait détecter la température ambiante.

DEFAILLANCE ERREUR ANOMALIE PROBABLE

F5 Saisies	E0	Non-concordance entre les contacteurs de la porte et du loquet (four principal/supérieur)
	E3	Non-concordance entre les contacteurs de la porte et du loquet (four inférieur)

ACTION Corrective suggeree

REMARQUE: Avant de commencer un test, couper l'alimentation du four et la rétablit (éteindre, patienter 10 secondes et rallumer).

MÉTHODE: Avant de poursuivre, vérifier le code d'erreur en entrant le mode de diagnostic et sélectionnant "Error Diagnostics".

1. Entrer le mode diagnostic et sélectionner "Component Activation" (activation composant).
2. Appuyer sur ou faire défiler la liste jusqu'à l'objet "Door Latch Motor" (loquet de porte motorisé). Appuyer sur "OK". Appuyer sur "Latch Door" (loquet de porte). Patienter au moins 15 secondes et vérifier si le statut du loquet change à l'écran. Si le statut ne change pas, passer à l'étape 4. Si le statut change, passer à l'étape 8.
3. Débrancher le four ou déconnecter la source de courant électrique.
4. Débrancher le connecteur P3 et contrôler la continuité (sur le fil du loquet) entre P3-5 et P3-7.

1. Débrancher le connecteur J8 du gestionnaire de l'appareil Copernicus, puis mesurer la résistance entre les connecteurs J8-2 et P5-1. Elle doit être entre 500 Ω et 3000 Ω à 77 °F (25 °C).

1. Si la mesure de résistance est incorrecte, remplacer le loquet de portes concerné.
2. Vérifier si la résistance entre les connecteurs J8-2 et P5-1 est comprise entre 500 Ω et 3000 Ω à 77 °F (25 °C).
3. Reinstaller les pièces et panneaux avant de faire la mise en marche.
4. Brancher le four ou reconnecter la source de courant électrique.
5. Entrer le mode diagnostic et sélectionner "Sensors & Switches" (capteurs et contacteurs). Vérifier le statut de la porte à l'écran en ouvrant et en fermant la porte du four.
6. Si le statut ne change pas, débrancher le four ou déconnecter la source de courant électrique.
7. Vérifier la continuité des contacteurs de la porte avec la porte ouverte et fermée entre les broches P3-5 et P3-6. Porte ouverte = Résistance infinie. Porte fermée = Résistance nulle.
8. Si le contrôle de continuité n'est pas correct, remplacer le loquet de porte affecté et confirmer que la valeur de la résistance est correcte.
9. Si tous les contrôles sont corrects, remplacer le gestionnaire de l'appareil Copernicus.
10. Reinstaller les pièces et panneaux avant de faire la mise en marche.
11. Brancher le four ou reconnecter la source de courant électrique.
12. Vérifier que le fonctionnement est normal. Entrer le mode de diagnostic, sélectionner "Error Diagnostics", et effacer l'histoire.

DEFAILLANCE ERREUR ANOMALIE PROBABLE

F5 Saisies	E1	Loquet du four inopérant (four principal/supérieur)
	E4 Loquet du four inopérant (four inférieur)

ACTION Corrective suggeree

REMARQUE: Avant de commencer un test, couper l'alimentation du four et la rétablit (éteindre, patienter 10 secondes et rallumer).

MÉTHODE: Avant de poursuivre, vérifier le code d'erreur en entrant le mode de diagnostic et sélectionnant "Error Diagnostics".

1. Entrer le mode diagnostic et sélectionner "Component Activation" (activation composant).
2. Appuyer sur ou faire défiler la liste jusqu'à l'objet "Door Latch Motor" (loquet de porte motorisé). Appuyer sur "OK". Appuyer sur "Latch Door" (loquet de porte). Patienter au moins 15 secondes et vérifier si le statut du loquet change à l'écran. Si le statut ne change pas, passer à l'étape 4.
3. Si le statut change, débrancher le four ou déconnecter la source de courant électrique et passer à l'objet 8.
4. Si le statut du loquet à l'écran est "open" (ouvert), débrancher le four ou déconnecter la source de courant électrique.
5. Vérifier si la connexion du faisceau est défectueuse entre le contacteur du loquet motorisé et P3-5 et P3-7.

1. Débrancher le connecteur J8 du gestionnaire de l'appareil Copernicus. Mesurer la résistance entre les connecteurs J8-2 et P5-1. Elle doit être entre 500 Ω et 3000 Ω à 77 °F (25 °C).

1. Si la mesure de résistance est en dehors de l'intervalle, replacer le loquet de porte.
2. Vérifier si la résistance entre les connecteurs J8-2 et P5-1 est comprise entre 500 Ω et 3000 Ω à 77 °F (25 °C).
3. Si tous les contrôles étaient corrects, replacer le gestionnaire de l'appareil Copernicus.
4. Reinstaller les pièces et panneaux avant de faire la mise en marche.
5. Brancher le four ou reconnecter la source de courant électrique.
6. Vérifier que le fonctionnement est normal. Entrer le mode de diagnostic, sélectionner "Error Diagnostics", et effacer l'histoire.

DEFAILLANCE ERREUR ANOMALIE PROBABLE

F6	E1	Dépassement de température (four principal/supérieur)
	E3 Dépassement de température (four inférieur)

ACTION Corrective suggeree

REMARQUE: Avant de commencer un test, couper l'alimentation du four et la rétablit (éteindre, patienter 10 secondes et rallumer).

MÉTHODE: Avant de poursuivre, vérifier le code d'erreur en entrant le mode de diagnostic et sélectionnant "Error Diagnostics".

1. Débrancher le four ou déconnecter la source de courant électrique.
2. Vérifier si des éléments sont court-circuités à la terre : Vérifier la résistance des éléments :

a. PX4-2 et PX3-2 - vérifier l'élément de cuisson au gril (13,2 Ω à 14,6 Ω) b. PX1-1 et PX3-2 - vérifier l'élément de cuisson au four (19 Ω à 21 Ω) c. PX1-3 et PX3-2 - vérifier l'élément de convection supérieur (15,2 Ω à 17,3 Ω) d. PX2-4 et PX3-2 - vérifier l'élément de convection inférieur (15,2 Ω à 17,3 Ω)

1. S'il existe un court-circuit à la terre, remplacer l'élément correspondant.
2. Vérifier les évventuels courts-circuits dans les relais. Débrancher les connecteurs PX1, PX2 et PX4 et vérifier les évventuels courts-circuits entre :

a. PX1-1 et PX1-2 (relais de cuisson au four) b. PX1-3 et PX1-4 (relais de convection sup.) c. PX4-1 et PX4-2 (relais de cuisson au grill) d. PX2-3 et PX2-4 (relais de convection inf.)

1. En cas de relais court-circuité, remplacer le module de commande du gestionnaire de l'appareil Copernicus.
2. Passer à l'étape 13.
3. érifier que le capteur n'est pas court-circuité à la masse. Si les contrôles sur le capteur ne sont pas corrects, le replacer et réeffectuer les contrôles.

1. Réinstaller les pièces et panneaux avant de faire la mise en marche.
2. Brancher le four ou reconnecter la source de courant électrique.
3. Entrer le mode de diagnostic et sélectionner "Sensors & Switches" (capteurs et contacteurs) pour vérifier si la température du four correspondante sur l'afficheur est correcte (température ambiente). REMARQUE: Sur l'écran du statut, l'unité de mesure est en Celsius.
4. Dans le cas contraire, débrancher le four ou déconnecter la source de courant électrique.
5. Remplacer le gestionnaire de l'appareil Copernicus. Réinstaller les pièces et panneaux avant de faire la mise en marche.
6. Réinstaller les pièces et panneaux avant de faire la mise en marche.
7. Brancher le four ou reconnecter la source de courant électrique.
8. Vérifier que le fonctionnement est normal. Entrer en mode de diagnostic, sélectionner "Error Diagnostics", et effacer l'histoire.

DEFAILLANCE ERREUR ANOMALIE PROBABLE ACTION CORRECTIVE SUGGEREE

F6	E0	Interface utilisé du four - perte de communication
	E6	Gestionnaire du four - perte de communication (four principal/supérieur)
	E9	Gestionnaire du four - perte de communication (four inférieur)

REMARQUE: Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer).

MÉTHODE : Avant de poursuivre, vérifier le code d'erreur en entrant le mode de diagnostic et sélectionnant "Error Diagnostics".

1. Débrancher le four ou déconnecter la source de courant électrique.
2. Confirmer la continuité du câblage :

Fours simples : P1-4 à J15-3 et P1-5 à J15-2

Fours doubles : P1-4 supérieur Copernicus à J15-3 et P1-4 inférieur Copernicus à J15-3

P1-5 supérieur Copernicus à J15-2 et P1-5 inférieur Copernicus à J15-2

1. Vérifier la continuité Fours simples : Entre P1-1 et P1-2 Fours doubles : Entre P1-1 inférieur, P1-2 inférieur, et P1-2 supérieur
2. Si la continuité a été confirmée, replacer le gestionnaire de l'appareil Copernicus.

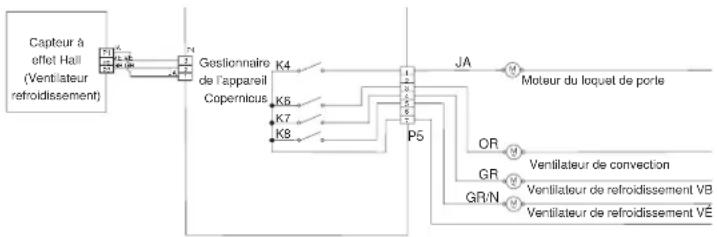

Fours simples :

Fours doubles :

1. Reinstaller les pièces et panneaux avant de faire la mise en marche.
2. Brancher le four ou reconnecter la source de courant électrique.
3. Si l'erreur se produit, débrancher le four ou déconnecter la source de courant électrique.
4. Remplacer la carte de circuits HMI centrale/interface utilisateur.
5. Reinstaller les pièces et panneaux avant de faire la mise en marche.
6. Brancher le four ou reconnecter la source de courant électrique.
7. Suivre les messages à l'écran pour la sélection du modèle si la carte d'interface utilisée a été remplacée.
8. Vérifier que le fonctionnement est normal. Entrer le mode de diagnostic, sélectionner "Error Diagnostics", et effacer l'histoire.

DéFAILLANCE ERREUR ANOMALIE PROBABLE
F6 E4	Non-concordance de statut d'état entre interface utilisateur et gestionnaire de l'appareil
ACTION CORRECTIVE SUGGÉRÉE
REMARQUE : Avant de commencer un test, couper l'alimentation du four et la rétablit (éteindre, patienter 10 secondes et rallumer).MÉTHODE : Avant de poursuivre, vérifier le code d'erreur en entrant le mode de diagnostic et sélectionnant "Error Diagnostics". Si d'autres codes d'erreur sont stockés, s'accuper d'abord de ces autres codes d'erreur.
1. Débrancher le four ou déconnecter la source de courant électrique.
2. Remplacer le gestionnaire de l'appareil Copernicus.
3. Réinstaller les pieces et panneaux avant de faire la mise en marche.
4. Brancher le four ou reconnectcer la source de courant électrique.
5. Couper puis relancer l'alimentation. Si l'erreur est toujours présente après avoir remplaced le gestionnaire de l'appareil Copernicus, débrancher le four ou déconnecter la source de courant électrique. Passer à l'étape 7.
6. Si l'erreur a disparu, passer à l'étape 10.
7. Remplacer la carte de circuits HMI centrale/interface utilisateur.
8. Réinstaller les pieces et panneaux avant de faire la mise en marche
9. Brancher le four ou reconnectcer la source de courant électrique, et suivre les messages à l'écran pour la section de modele.
10. Vérifier que le fonctionnement est normal. Si tel n'est pas le cas, passer à l'étape 14. Si l'erreur est toujours presente, passer à l'étape 11.
11. Débrancher le four ou déconnecter la source de courant électrique.
12. Remplacer le tableau de commande.
13. Brancher le four ou reconnectcer la source de courant électrique.
14. Suivre les messages à l'écran pour la sélection du modele.
15. Vérifier que le fonctionnement est normal. Entrer le mode de diagnostic, sélectionner "Error Diagnostics", et effacer l'historique.

DéFAILLANCE (les 2 chiffres les plus à gauche de l'horloge)	ERREUR (les 2 chiffres les plus à droite de l'horloge)	ANOMALIE PROBABLE
F8	E0	Sous-vitesse de la vitesse basse du ventilateur
	E1	Survitesse de la vitesse basse du ventilateur
	E2	Sous-vitesse de la vitesse elevée duventilateur
	E3	Survitesse de la vitesse elevée duventilateur

MESSAGE VITESSE BASSE DU VENTILATEUR SUR SIMPLE/DOUBLE : Le produit pourrait avoir un problème et ne peut plus être utilisé.

ACTION CORRECTIVE SUGGÉRÉE

MÉTHODE : Accéder au mode de diagnostic en passant par Tools (outils),Info, Service, puis Support (soutien). Appuyer sur le bouton diagnosticpendant 1 minute. Appuyer sur 1,2,3,1,2,3,1,2,3. Appuyer sur ENTER (entrez).L'ajretissement est affché. Appuyer sur ENTER (entrez).

1. Débrancher le four ou couper l'alimentation électrique.

2. Attendre au moins 30 secondes.

3. Brancher la four ou reconnectcer la source de courant électrique.

4. Accéder au mode de diagnostic et naviguer jusqu'à la liste d'activationdu composant.

5. Activer la vitesseasse du ventilateur de refroidissement.

6. Vérifier que la tension d'entrée est correcte à la broche P5-5 et au neutropour le ventilateur grande vitesse, puis à la broche P5-4 et au neutropour le ventilateur BASSE vitessependant que le ventilateur de refroidissementfonctionne en effectuant les étapes suivantes.

7. Débrancher le four ou couper l'alimentation électrique.

8. Brancher l'appareil de mesure de tension.

9. Brancher la four ou reconnectcer la source de courant électrique. Mesurerla tension et confirmier une valeur de 120 V. Dans le cas contraire,débrancher la four ou déconnecter la source de courant électrique etpasser à l'étape 13. Si la valeur est correcte, passer à l'étape 10.

1. Vérifier que la tension d'entrée aux broches P4-1 and P4-2 est correcte et confirmer une valeur de tension de 5 VCC. Dans le cas contraire, débrancher la four ou déconnecter la source de courant électrique et passer à l'étape 13. Si la valeur est correcte, passer à l'étape 11.
2. Débrancher la cuisinière ou déconnecter la source de courant électrique.
3. Remplacer le ventilateur de refroidissement. Passer à l'étape 15.
4. Contrôler l'intégrité de tous les conducteurs du cablage et des connexions entre le gestionnaire du four et le ventilateur de refroidissement. Vérifier qu'il n'y a aucune court-circuit entre un conducteur et le châssis.

Si le cablage est pincé ou endommagé, remplacer le cablage du ventilateur de refroidissement. Passer à l'étape 15. Si le cablage est en bon état, passer à l'étape 14.

1. Remplacer le gestionnaire du four. Passer à l'étape 15.
2. Replacer pièces et panneaux avant de faire la remise en marche.
3. Débrancher le four ou couper l'alimentation électrique.
4. Entrer dans le mode de diagnostic et vérifier que le ventilateur tourne à une vitesse comprise dans l'intervalle concerné. (vitesse élevée : 1000-3300, vitesse BASSE : 400-3000)

Une fois que la vitesse du ventilateur a atteint son maximum, revenir à la liste d'activation et activer la vitesse élevée du ventilateur de refroidissement, puis retourner à l'écran "More Information" (plus d'informations) correspondant à la vitesse du ventilateur.

Defaillance ERREUR anomalie probable

F9 E0 Le produit n'est pas branché correctement

ACTION corrective suggérée

REMARQUE: Avant de commencer un test, couper l'alimentation du four et la rétablit (éteindre, patienter 10 secondes et rallumer).

MÉTHODE : Avant de poursuivre, vérifier le code d'erreur en entrant le mode de diagnostic et sélectionnant "Error Diagnostics".

1. Débrancher le four ou déconnecter la source de courant électrique.
2. Accéder au câblage électrique depuis la source d'alimentation électrique du domicile vers le four.
3. Vérifier que le câblage du domicile est correct. Vérifier si la connexion neutre est connectée avec L1 ou L2 (consulter les instructions d'installation pour le câblage du produit).
4. Reinstaller les pièces et panneaux avant de faire la mise en marche.
5. Brancher le four ou reconnecter la source de courant électrique.
6. Vérifier que le fonctionnement est normal en lançant une fonction de cuisson. Entrer le mode de diagnostic, sélectionner "Error Diagnostics", et effacer l'historique.

Positions des composants

A. Ventilateur de refroidissement B. Ensemble de ventilateur de convection C. Ensemble d'élément de convection D. Lampe E. Élément de cuisson au four (non visible) F. Élément de cuisson au grille G. Prise de la sonde de cuisson H. Loquet de porte inférieure I. Tableau de commande K. Gestionnaire de l'appareil Copernicus J. Gestionnaire de l'appareil Copernicus - Four inférieur (sur les modèles à double four) L. Loquet de porte supérieure M. HMI centrale/interface utilisateur N. Antenne WiFi O. Alimentation à découpage (SMPS) (sur les modèles à single four)

REMARQUE: La cavité supérieure du double four illustrée ci-dessus est identique à celle des modèles à four simple.

À l'usage du technicien de réparation uniquement logique du relais du ventilateur de refroidissement

	Ventilateur four vitesse élevée (principal/supérieur ou inférieur)	Ventilateur four vitesse faible (principal/supérieur ou inférieur)
Cuisson au four - Froid - Ø
Cuisson au four - Tiège - Ø
Cuisson au four - Chaud Ø -
Autonettoyage du four Ø -

Froid Température de la cavité inférieure à 212 °F (100 °C).

Tiède Température de la cavité comprise entre 212 °F et 599 °F (100 °C et 315 °C).

Chaud Température de la cavité supérieure à 599 °F (315 °C).

Mode	Cuisson au four	Cuisson au gril	Élement conv. en anneau sup.	Élement conv. en anneau inf.	Ventilateur de convection sup.	Ventilateur de convection inf.
Cuisson par convection de pizza surgelée C C C C O O
Cuisson de pâtisseries par convection C C C C C C
Rôtissage lent par convection - 12 heures C C C C O O
Rôtissage lent par convection - 8 heures C C C C O O
Rôtissage lent par convection - 4 heures C C C C O O
Rôtissage par convection C C C C O O
Cuisson au grill par convection - C -- C C
Cuisson au four par convection C C C C C C
Cuisson au four par convection - préchauffage rapide	C C C C C C
Cuisson au four C C C C C C
Cuisson au grill - C ----
Maintien au chaud C C -- C C
Levée rapide C C ----
Levée du pain C C ----
Sans préchauffage C C C C C C
Convection veritable	C C C C C C
Autonettoyage	C C ----

LEGENDE

Relais inactif	Relais actif/inactif en alternance	Relais actif	Non disponible
-	C	O	NA

Tableau de test des composants - four

Pour mesurer correctement la tension, procéder aux étapes suivantes : 1. Débrancher le four ou déconnecter la source de courant électrique 2. Brancher l'instrument de mesure de la tension aux points de contrôle.

1. Brancher le four ou reconnecter la source de courant électrique et vérifier la tension.
2. Débrancher le four ou déconnecter la source de courant électrique.

Composant	Côté accessible	Points de contrôle Copernicus	Résultats - résistance	Résultats - tension
Lampes Avant P7-1 à L1 (J8-1) 0-40 Ω 120 V
Contacteur de loquet Avant P3-7 à P3-5 Circuit ouvert
Contacteur de la porte Avant P3-6 à P3-5			Circuit fermé avec la portedou four fermée
Moteur du loquet Avant P5-1 à N (J8-2) 500 à 3000 Ω 120 V - le moteur tourne
Capteurthermometrique du four	Avant P3-1 à P3-2		1075 Ω à 68 °F(20 °C),relaisdisj. bipolar.
Sonde de cisson Côté P3-3 à P3-4 9876 à 10075 Ω
Moteur du ventilateur - vitesse élevée	Arrière	PX2-2 à L1 (J8-1)	15 à 23 Ω	120 V - le moteur tourne
Moteur du ventilateur -asse vitesse	Arrière	P7-2 à L1 (J8-1)	15 à 23 Ω	120 V - le moteur tourne
Limiteur thermique	Arrière	PX3-1 à L2(Ligne principale)	Circuit fermé	0 V fermé, N/A ouvert
Ventilateur de convection supérieur - vitesse élevée	Arrière	P5-3 à N (J8-2)	15 à 22 Ω	120 VCA - le moteur tourne
Ventilateur de convection supérieur - vitesseasse	Arrière	P5-2 à N (J8-2)	17 à 25 Ω	120 VCA - le moteur tourne
Ventilateur de convection inférieur - vitesse élevée	Arrière	P5-5 à N (J8-2)	15 à 22 Ω	120 VCA - le moteur tourne
Ventilateur de convection inférieur - vitesseasse	Arrière	P5-4 à N (J8-2)	17 à 25 Ω	120 VCA - le moteur tourne
Élement de convection supérieur	Avant	PX1-3 à PX3-2	15.2 à 17.3 Ω	240 VCA, programme de convection en cours
Élement de convection inférieur Avant PX2-4 à PX3-2 15,2 à 17,3 Ω 240 VCA, programme de convection en cours
Élement de cuisson au four Arrière PX1-1 à PX3-2 19,0 à 21,6 Ω 240 V, programme de cuisson au four en cours
Élement de cuisson au grill Avant PX4-2 à PX3-2 13,5 à 14,92 Ω 240 V, programme de cuisson au grill en cours
Carte de l'interface utilisateur Avant J15-2 à J15-4 N/A 14 VCC
Gestionnaire de l'appareil Copernicus	Partie supérieure (simple/ double)	P1-2 à P1-5 N/A 14 VCC

Remarques :

Débrancher le faisceau de câblage de la carte avant d'effectuer des mesures. ■ Consulter le tableau suivant pour l'identification des broches de connecteurs.

Gestionnaire de l'appareil Copernicus	Broche du connecteur du faisceau	Broche du gestionnaire de l'appareil Copernicus
PX3-Broche 1 Broche 1	PX1-1 J12
PX1-2 J16
PX1-3 J13
PX1-4 J17
PX2-1 J19
PX2-2 J15
PX2-3 J18
PX2-4 J14

Pour toute information sur les brevets, veuillez consulter Pat. www.patent-listing.com

W11324892A

REMARQUE : Cette fiche contient des données techniques importantes.

À L'USAGE DU TECHNICIEN DE RÉPARATION UNIQUÉMENT NE PAS ENLEVER NI DETRUIRE
