JMW3430LL - Cuisinière JENN-AIR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cuisinière
Marque	JENN-AIR
Modèle	JMW3430LL
Type de four	Four combiné micro-ondes et traditionnel
Alimentation	Électrique : 240 V pour les éléments chauffants, 120 V pour le micro-ondes
Fonctions principales	Cuisson au four, Cuisson au gril, Convection, Micro-ondes, Gril micro-ondes, Plateau tournant, Autonettoyage
Modes de cuisson	Cuisson par convection, Rôtissage, Cuisson des pizzas surgelées, Levée rapide, Maintien au chaud, etc.
Affichage	Écran tactile
Capteurs	Capteur de température du four, Capteur d'humidité du micro-ondes, Sonde de cuisson à viande
Sécurité	Verrouillage de porte, Contacteurs d'interverrouillage, Protection contre les décharges électrostatiques, Limiteur thermique
Nettoyage	Autonettoyage (pyrolyse)
Diagnostic	Mode diagnostic intégré : affichage des codes d'erreur, activation des composants, informations système
Pièces détachées	Disponibles auprès du fabricant, références dans le manuel technique
Réparabilité	Conçu pour intervention technique, schémas et tableaux de test fournis

FOIRE AUX QUESTIONS - JMW3430LL JENN-AIR

Comment accéder au mode diagnostic ?

Appuyez successivement sur LOWER OVEN, puis LOWER LIGHT, puis OVEN CANCEL, répétez deux autres fois. Vous pouvez aussi glisser le doigt trois fois de gauche à droite sur les boutons. L'écran s'allume pour confirmer l'entrée en mode diagnostic.

Que signifie le code d'erreur F1 E0 ?

Le code F1 E0 indique une défaillance de l'interface utilisateur (IU) du four. Vérifiez les connexions et remplacez la carte HMI-central/IU si nécessaire.

Comment effacer l'historique des erreurs ?

En mode diagnostic, sélectionnez Error Diagnostics, puis appuyez sur Clear History. Si le panneau de commande a été remplacé, l'historique est effacé automatiquement.

Quelles sont les précautions de sécurité avant une réparation ?

Débranchez toujours l'appareil avant toute intervention. Utilisez un bracelet antistatique et touchez une surface métallique non peinte pour vous décharger. Ne remplacez pas le module de commande sans preuve de défaillance.

Comment nettoyer le four ?

Le four est équipé d'un cycle d'autonettoyage (pyrolyse). Retirez les accessoires et sélectionnez le programme Auto Clean. Ne tentez pas de nettoyer manuellement les surfaces autonettoyantes.

Puis-je utiliser la sonde de cuisson ?

Oui, la sonde de cuisson à viande (meat probe) est compatible. Branchez-la dans la prise dédiée et sélectionnez la température cible. En mode diagnostic, vous pouvez vérifier sa lecture dans Sensors & Switches.

Que faire si l'écran tactile ne répond pas ?

Essayez de réinitialiser le four en débranchant l'alimentation 10 secondes. Si le problème persiste, accédez au mode diagnostic et vérifiez les connexions. Remplacez le tableau de commande si nécessaire.

Comment réinitialiser le four après une panne ?

Débranchez l'appareil pendant au moins 10 secondes, puis rebranchez. Si le code d'erreur persiste, entrez en mode diagnostic et effacez l'historique. Pour un changement de carte, suivez les instructions à l'écran pour sélectionner le numéro de modèle.

Quelle est la fonction du capteur d'humidité ?

Le capteur d'humidité situé dans le four à micro-ondes permet de détecter le niveau d'humidité et d'ajuster automatiquement les programmes de cuisson vapeur ou de réchauffage. En cas de défaut, le code F4 E4 s'affiche.

Où trouver les pièces de rechange ?

Les pièces détachées sont disponibles auprès du fabricant JENN-AIR. Reportez-vous au manuel technique pour les références exactes (ex. : gestionnaire Copernicus, carte HMI, éléments chauffants, etc.).

MODE D'EMPLOI JMW3430LL JENN-AIR

Manuel technique. Ne pas enlever ou détruire.

DANGER

Risque de choc électrique

Seul un technicien autorisé est habilité à effectuer des mesures de tension aux fins de diagnostic.

Après avoir effectué des mesures de tension, déconnecter la source de courant électrique avant toute intervention.

Le non-respect de ces instructions peut causer un décès ou un choc électrique.

Risque de choc électrique

Déconnecter la source de courant électrique avant l'entretien.

Remplacement des pièces et panneaux avant de faire la remise en marche.

Le non-respect de ces instructions peut causer un décès ou un choc électrique.

Mesures de tension — information de sécurité

Lors des mesures de tension, observer les précautions suivantes :

Vérifier que les commandes sont à la position d'interruption de l'alimentation, pour que l'appareil ne puisse s'emettre en marche dès le raccordement à une source d'énergie. Ménager un espace adéquat pour l'exécution des mesures de tension. ■ Maintenir toute personne présente à distance de l'appareil, pour éviter tout risque de blessure. Toujours utiliser les instruments et outils de test appropriés. - À prosus les mesures de tension, veiller toujours à interrompre l'alimentation électrique de l'appareil avant toute intervention sur l'appareil.

Important: circuits électroniques sensibles aux décharges electrostatiques

Le risque de décharge électrostatique est permanent. Une décharge électrostatique peut détruire ou endommager les circuits électroniques de la machine. La nouvelle carte peut sembler fonctionner correctement après la réparation, mais une décharge électrostatique peut lui avoir fait subir des contraintes qui provoqueront une défaillance plus tard.

Utiliser un bracelet de décharge électrostatique. Connecter le bracelet de décharge électrostatique au point vert de raccordement à la terre ou à une surface métallique non peinte à l'intérieur de l'appareil.

-OU-

Toucher plusieurs fois de suite avec le doigt un point vert de raccordement à la terre ou une surface métallique non peinte à l'intérieur de l'appareil.

Avant de retirer la pièce de son emballage, placer le sachet antistatique en contact avec - Éviter de toucher les composants électroniques ou les broches de contact; manipuler les circuits électroniques de la machine uniquement par les bords. Lors du remballage de circuits électroniques défectueux dans le sachet antistatique, observer les instructions ci-dessus.

Precautions à observer avant et DURANT les réparations pour EVITER une exposition excessive à l'energie des micro-ondes

a. Ne pas laisser fonctionner le four lorsque la porte est ouverte. b. Sur chaque four, avant d'alimenter le magnétron ou une autre source de micro-ondes, exécuter les contrôles de sécurité suivants et effectuer les réparations nécessaires:

1. Système d'interverrouillage - fonctionnement correct
2. Porte - fermeture correcte
3. Joint et surfaces de scellement (formation d'arcs, usure et autres déteriorations)
4. Charnières et loquets - déterioration ou ajustement déficient (desserrage)
5. Indices de détérioration par chute ou emploi abusif

c. Avant de déclencher la production de micro-ondes pour des opérations de test ou inspection dans les compartiments de génération de micro-ondes, contrôle magnetron, guide d'ondes/canal de transmission et cavité-contrôler/verifier alignment correct, intégrité, connexions. d. Avant de remettre le four à son propriétaire, toute défectuosité ou déficience d'ajustement de composant affectant interverrouillage, moniter, joint de porte et génération/transmission des microondes devra être éliminée par réparation/remplacement/réglage conformément aux procédures décrites dans ce manuel. e. Avant de remettre le four à son propriétaire, effectuer un contrôle des fuites du four à micro-ondes pour vérifier la conformité aux prescriptions de la norme fédérale de performance.

f. Ne pas tenter de faire fonctionner le four si le hublot de la porte est brisé.

Diagnostic

IMPORTANT : Avant de mettre sous tension le magnetron du four à micro-ondes, s'assurer qu'une charge, par exemple une tasse d'eau allant aux micro-ondes, est présente dans la cavity du four à micro-ondes. Débrancher le four ou déconnecter la source de courant électrique avant d'exécuter les contrôles suivants :

La corrosion des pièces de connexion est une cause potentielle de défaillance du fonctionnement des commandes. Inspecter les connexions et contrôler la continuité des circuits à l'aide d'un ohmmètre. ■ Exécuter tous les tests ou contrôles à l'aide d'un voltimètre ou multimètre à résistance interne de 20 000 Ω par V CC ou plus. - Contrôler toutes les connexions avant de replacer des composants; rechercher les conducteurs brisés ou mal branchés, les connexions mal réalisées ou les fils insuffisamment engagés dans les connecteurs. Un faisceau de câblage endommagé doit être remplacé dans son intégralité. Ne pas réparer un faisceau de câblage. Effectuer les mesures de résistance après avoir débranché le cordon d'alimentation de la prise de courant et déconnecté les connecteurs ou le faisceau de câblage.

IMPORTANT: Ne pas remplacer le module de commande en l'absence de preuve d'une défaillance.

Pour accéder au mode de diagnostic :

Avant d'entreprendre une opération corrective, exécuter les étapes suivantes pour accéder au mode de diagnostic.

1. Accéder au mode de diagnostic en appuyant sur LOWER OVEN>LOWER LIGHT>OVEN CANCEL (four inférieur>lampe inférieure>annulation du four)-répéter deux autres fois CONSEIL: Il est aussi possible de glisser le doigt 3 fois de la gauche vers la droite sur les boutons. REMARQUE: Il n'est pas nécessaire d'attendre pour une rétroaction audible ou visuelle de la commande après chaque appui sur les touches.
2. Si la commande ne passe pas en mode de diagnostic, continuer à répéter la série des touches à partir de l'étape 1. Toutes les touches s'allumeront lorsque la commande passe en mode de diagnostic.
3. À partir du menu de diagnostic, faire défiler la liste jusqu'à la sélection souhaitée en utilisant l'écran tactile.

Error Diagnostics (diagnostic d'erreur) : Afficher et effacer l'historique des défaillances.

Component Activation (activation composant) : Activer manuellement chaque relais.

Sensors & Switches (capteurs et contacteurs) : Afficher les températures de la cavité du four traditionnel et le statut du contacteur de porte/loquet. System Information (informations système) : Afficher le numéro de modulo, le numéro de série et les versions de logiciel.

Wi-Fi: Consulter le contenu au sujet de la connexion Wi-Fi comme l'adresse IP, la passerelle, le SSID et l'état de la connexion.

Sortir Diagnostics

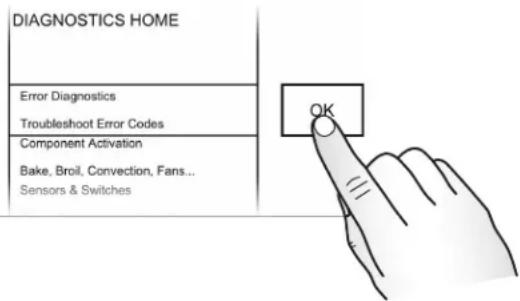

Procédure générale: codes d'erreur

REMARQUE: Toutes les défaillances sont mémorisées dans l'histoire des défaillances. Pour vérifier si le code d'erreur est toujours présent, lancer une fonction de cuisson et patienter 1 minute.

1. Brancher le four ou reconnecter la source de courant électrique.
2. Accéder au mode de diagnostic.
3. Appuyer sur ou faire défiler la liste jusqu'à l'objet "Error Diagnostics" dans le menu de diagnostic, puis appuyer sur "OK".

1. Pour effacer les codes d'erreur, appuyer sur "Clear History" (effacer l'histoire).
2. Si aucune défaillance n'est répertoriée, le message "No Error" (aucune erreur) s'affiche à l'écran.

Procédure générale: activation composant

1. Brancher le four ou reconnecter la source de courant électrique.
2. Accéder au mode de diagnostic.
3. Appuyer sur ou faire défiler la liste jusqu'à l'élément "Component Activation" (activation composant) dans le menu de diagnostic, puis appuyer sur "OK".
4. Appuyer sur les sélections suivantes pour activer/désactiver les relais correspondants.

Sélection Relais
MW Light (lampe du MO) Relais de la lampe MO
MW Turntable (plateau rotatif du MO) Relais du plateau rotatif MO
MW Cooling Fan (ventilateur de refroidissement du MO)	Relais du ventilateur de refroidissement MO
MW Grill (gril du MO) Relais de l'objet du grill MO
MW Convection Element (objet de convection du four à micro- ondes)	Relais de l'objet de convection MO
MW Convection Fan (ventilateur de convection du MO)	Relais du ventilateur de convection MO
MW Magnetron/Cooling Fan (ma-gnétron/ventilateur de refroidissement du four à micro-ondes)	Relais du magnétron et du ventilateur de refroidissement MO
Oven Bake Element (objet de cuisson du four)	Relais de l'objet de cuisson du four
Oven Broil Element (objet de grillage du four)	Relais de l'objet de grillage du four
Élément de convection – haut	Relais de l'objet de convection supérieur
Élément de convection – bas	Relais de l'objet de convection inférieur

Sélection Relais
Ventilateur de convection - haut	Relais du ventilateur de convection vitesse élevée supérieur
Ventilateur de convection VB - haut	Relais du ventilateur de convection vitesse)basse supérieur
Ventilateur de convection - bas	Relais du ventilateur de convection vitesse élevée inférieur
Ventilateur de convection VB - bas	Relais du ventilateur de convection vitesse)basse inférieur
Oven Cooling Fan High Speed (ventilateur de refroidissement du four - vitesse élevée)	Relais de vitesse élevée du ventilateur de refroidissement du four
Oven Cooling Fan Low Speed (ventilateur de refroidissement du four - vitesse BASSE)	Triac de vitesse BASSE du ventilateur de refroidissement du four
Lampe du four Triac de la lampe du four
Oven Door Latch Motor (moteur du loquet de port du four)	Relais du moteur du loquet de port du four

Procédure générale: Capteurs et contacteurs REMARQUE: Cette procédure est utile pour afficher le statut actuel des contacteurs du four et des lectures du capteur.

Affichage État

MW Door Switch (contacteur porte MO) Ouvert ou Fermé

MW Cavity Temp (température cavité MO) Degrés en Celsius

Oven Door Switch (contacteur porte four) Ouvert ou Fermé

Oven Latch Switch (contacteur loquet four) Ouvert ou Fermé

Oven Cavity Temp (température cavité four) Degrés en Celsius

Oven Meat Probe Temp (température de la sone de cuisson du four) Degrés en Celsius

1. Brancher le four ou reconnecter la source de courant électrique.

1. Accéder au mode de diagnostic.
2. Appuyer sur ou faire défiler la liste jusqu'à l'objet "Sensors & Switches" (capteurs et contacteurs) dans le menu de diagnostic, puis appuyer sur "OK".
3. Appuyer sur ou faire défilier le menu Sensors & Switches (capteurs et contacteurs) pour afficher l'état désiré. REMARQUE: Appuyer sur "Back" pour revenir au menu de diagnostic principal.

Procédure générale: informations système

REMARQUE: Cette procédure est utile pour afficher les informations système suivantes:

Informations système Affichage
No de modèle Information sur le modele
Numéro de série Numéro de série du produit
Numéro de série IU Numéro de série de l'interface utilisateur
numéro de série du MCA du four	Numéro de série du module de commande de l'appareil
Version IU Version logiciel d'interface utilisateur
HMI Central SW (VL HMI centrale)	Version de logiciel de carte HMI centrale
HMI Left SW (VL HMI gauche)	Version logiciel de clavier HMI gauche
HMI Left EE (EE HMI gauche)	Version EEPROM de clavier HMI gauche
HMI Right SW (VL HMI droit)	Version logiciel de clavier HMI droit
HMI Right EE (EE HMI droit)	Version EEPROM de clavier HMI droit
Version noyau Version de logiciel de carte HMI centrale
Appuyer sur la version de calibrage	Version logiciel ACL/écran tactile FPC récursion terminale
Database Version (version de la base de données)	Structure de la base de données de carte HMI centrale
Audio Version (version audio)	Version de logiciel de carte HMI centrale

Informations système Affichage
Oven ACU SW (version delogiciel MCA du four)	Version logiciel du module de commande du four
MWO ACU SW (versionde logiciel du module decommande du four à micro-ondes)	Version de logiciel du module de commandedu four à micro-ondes
Entrées de diagnostic	Nombre de fois où le menu de diagnostic a été ouvert

1. Brancher le four ou reconnecter la source de courant électrique.
2. Accéder au mode de diagnostic.
3. Appuyer sur ou faire défiler la liste jusqu'à l'objet "System Information" (informations du système) dans le menu de diagnostic, puis appuyer sur "OK".
4. Appuyer sur ou faire défilier le menu System Information (informations système) pour afficher l'état désiré.

REMARQUE: Appuyer sur "Back" pour revenir au menu de diagnostic principal.

Procédure générale : sélection du modèle

REMARQUE: Lorsqu'une nouvelle interface utilisateur est installée, une demande de sélection du numéro de modèle s'affiche à l'écran dans la mise sous tension. Pour changer le numéro de modèle sur l'interface utilisateur existante, suivre les étapes ci-dessous.

1. Brancher le four ou reconnecter la source de courant électrique.
2. Accéder au mode de diagnostic.
3. Appuyer sur ou faire défiler la liste jusqu'à l'objet System Information (informations du système) dans le menu de diagnostic, puis appuyer sur "OK".
4. Appuyer sur ou faire défiler la liste jusqu'à l'objet "Model Number" (numéro de modèle), puis appuyer sur "OK".
5. Appuyer sur ou faire défiler la liste jusqu'au numéro de modèle correct dans la liste, puis appuyer sur "Select" (sélectionner).

Codes de défaillance/d'erreur présentés sur l'afficheur

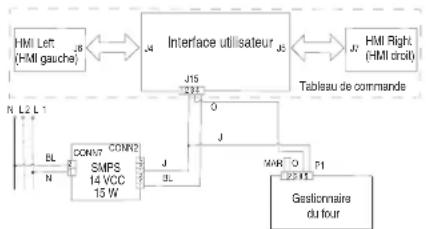

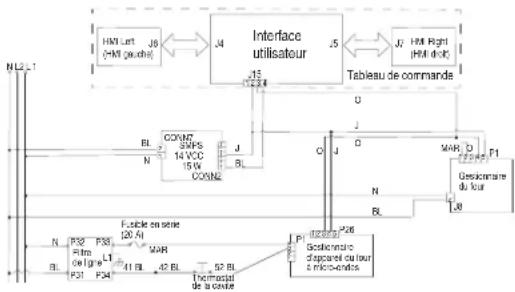

Pas d'affichage - panneau de commande vide

Alimentation à découpage (SMPS), interface utilisateur (UI)

ACTION Corrective suggeree

REMARQUE: Avant de commencer un test, couper l'alimentation du four et la rétablit (éteindre, patienter 10 secondes et rallumer).

1. Débrancher le four ou couper l'alimentation électrique.
2. Retirer le couvercle en plastique de l'interface utilisateur UI. Vérifier la connexion de l'afficheur à l'interface utilisateur.
3. Vérifier le câblage entre la ligne principale et l'alimentation à découvert SMPS (CONN 7).

1. Vérifier la connexion entre le faisceau de câblage et l'interface utilisateur UI (J15).
2. Vérifier que la tension d'entrée entre J15-2 (TERRE) et J15-4 (14 V CC) sur l'UI est correcte en procédant aux étapes suivantes :
3. Connecter l'appareil de mesure de tension entre J15-2 et J15-4 sur l'UI.
4. Brancher le four ou reconnecter la source de courant électrique.
5. Mesurer la tension et confirmer que la tension affichée est bien de 14 V CC. Si la tension est correcte, débrancher le four ou déconnecter la source de courant électrique etisser à l' étape 13. Si la tension n'est pas correcte, isser à l' étape 9.
6. Débrancher le four ou couper l'alimentation électrique. Remplacer l'alimentation SMPS.
7. Reinstaller les pièces et panneaux avant de faire la mise en marche.
8. Brancher le four ou reconnecter la source de courant électrique.
9. Contrôle l'affichage de la carte de commande. Si l'affichage reste vierge, débrancher le four ou déconnecter la source de courant électrique.
10. HMI-central/carte IU.
11. Réinstaller les pièces et panneaux avant de faire la mise en marche.
12. Brancher le four ou reconnecter la source de courant électrique. Si l'interface utilisateur a été remplacée, suivre les instructions à l'écran pour sélectionner le nombre de modèle.
13. Vérifier que le fonctionnement est normal. Si le problème persiste, remplacer le tableau de commande et répéter les étapes 14 à 16.

L'interface utilisée ne répond pas au touché

Tableau de commande

ACTION Corrective suggeree

REMARQUE: Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer). 1. Accéder au menu de diagnostic, puis appuyer sur POWER (mise sous tension). 2. Pour réinitialiser la calibration de l'écran tactile: débrancher le four ou couper l'alimentation électrique, attendre 10 secondes, puis rebrancher le four ou reconnecter la source de courant électrique. S'il n'y a toujours pas de réponse, passer à l'étape 3. 3. Débrancher le four ou couper l'alimentation électrique. 4. Remplacer le tableau de commande. 5. Réinstaller les pièces et panneaux avant de faire la mise en marche. 6. Brancher le four ou reconnecter la source de courant électrique. 7. Vérifier que le fonctionnement est normal.

Aucun volume sonore

Haut-parleur et tableau de commande

ACTION Corrective suggeree

REMARQUE: Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer).

1. Vérifier que le volume sonore est activé. Appuyer sur le menu Outils, puis faire défilier la liste jusqu'au menu Son. Confirmer l'appui sur la touche Minuterie et sonnerie, et que les actions de marche ou arrêt sont activées et régler au volume souhaïte.
2. Débrancher le four ou couper l'alimentation électrique.
3. Confirmer que le haut-parleur est bien branché à la broche J8 de la carte de circuits HMI-Central/IU à J8. Si le haut-parleur est bien branché, passer à l'étape 4. Si le branchement du haut-parleur est lâche, le rebrancher et passer à l'étape 5.

1. Remplacer le haut-parleur.
2. Réinstaller les pièces et panneaux avant de faire la mise en marche.
3. Brancher le four ou reconnecter la source de courant électrique.
4. Confirmer le fonctionnement du haut-parleur. Si le problème persiste, débrancher le four ou couper l'alimentation électrique, remettre en place le tableau de commande, et répéter les étapes 5 à 7.

Defaillance ERREUR défaillance probable

F1 interne E0 Défaillance de l'IIU du four

ACTION Corrective suggeree

REMARQUE: Avant de commencer un test, couper l'alimentation du four et la rétablit (éteindre, patienter 10 secondes et rallumer).

MÉTHODE : Avant de poursuivre, vérifier le code d'erreur en entrant dans le menu de diagnostic et en sélectionnant “Error Diagnostics”.

REMARQUE: Si d'autres codes d'erreur sont stockés, s'occuper d'abord de ces autres codes d'erreur.

1. Débrancher le four ou couper l'alimentation électrique.
2. Confirmer que le tableau de commande est relié à la terre par le châssis du four. Si tel est le cas, passer à l'étape 6. Dans le cas contraire, réparer la liaison.
3. Réinstaller les pièces et panneaux avant de faire la mise en marche.
4. Brancher le four ou reconnecter la source de courant électrique, puis arrêter et remettre sous tension.
5. Si l'erreur est toujours présente, débrancher le four ou déconnecter la source de courant électrique.
6. HMI-central/carte IU.
7. Réinstaller les pièces et panneaux avant de faire la mise en marche.
8. Brancher le four ou reconnecter la source de courant électrique, puis arrêter et remettre sous tension.
9. Si l'erreur persiste après que la carte HMI-central/lu a été remplacée, débrancher le four ou couper l'alimentation électrique et remplacer le tableau de commande.
10. Réinstaller les pièces et panneaux avant de faire la mise en marche.
11. Brancher le four ou reconnecter la source de courant électrique. Suivre les messages à l'écran pour la sélection du modèle.
12. Vérifier que le fonctionnement est normal. Entrer le mode de diagnostic, sélectionner "Error Diagnostics" et effacer l'historique. Si le panneau de commande a été remplacé, il n'est pas nécessaire d'effacer l'historique des erreurs.

Defaillance ERREUR défaillance probable

F1 E1 Erreur du module de commande interne du four

ACTION corrective suggérée

REMARQUE: Avant de commencer un test, couper l'alimentation du four et la rétablit (éteindre, patienter 10 secondes et rallumer).

MÉTHODE: Avant de poursuivre, vérifier le code d'erreur en entrant le mode de diagnostic et sélectionnant "Error Diagnostics" (diagnostic d'erreur).

REMARQUE: Si d'autres codes d'erreur sont stockés, s'occuper d'abord de ces autres codes d'erreur.

1. Débrancher le four ou couper l'alimentation électrique.
2. Remplacer le gestionnaire de l'appareil Copernicus.
3. Reinstaller les pièces et panneaux avant de faire la mise en marche.
4. Brancher le four ou reconnecter la source de courant électrique.
5. Si l'erreur persiste après le remplacement du gestionnaire de l'appareil Copernicus, débrancher le four ou déconnecter la source de courant électrique, puis passer à l'étape 6. Si tel n'est pas le cas, passer à l'étape 9.
6. Remplacer le tableau de commande.
7. Réinstaller les pièces et panneaux avant de faire la mise en marche.
8. Brancher le four ou reconnecter la source de courant électrique.
9. Suivre les instructions à l'écran pour sélectionner le numéro de modèle
10. Vérifier que le fonctionnement est normal. Entrer le mode de diagnostic, désigné par l'histoire et effacer l'historique. Si le panneau de commande a été remplacé, il n'est pas nécessaire d'effacer l'historique des erreurs.

Defaillance ERREUR défaillance probable

F1 E4 Erreur du relais 4903 du four à micro-ondes

ACTION Corrective suggeree

REMARQUE: Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer). Après la mise sous tension, s'assurer qu'une charge, par exemple une tasse d'eau allant aux micro-ondes, est présente dans la cavité du four à micro-ondes et démarrer une fonction de cuisson. Attendre 1 minute avant de vérifier que la défaillance se produit.

1. Vérifier que le contacteur de porte fonctionne correctement : lorsque la porte est ouverte, la lampe du four à micro-ondes est allumée, et lorsqu'elle est fermée, la lampe est éteinte.
2. Débrancher le four ou couper l'alimentation électrique.
3. Vérifier les éléments suivants sur le gestionnaire du four à micro-ondes : a. Connexions vers le relais 4903.

b. Vérifier si le relais 4903 est court-circuité. Si tel est le cas, passer à l'étape 7.

1. Réinstaller les pièces et panneaux avant de faire la mise en marche.
2. Brancher le four ou reconnecter la source de courant électrique.
3. Pour vérifier si le code d'erreur est toujours présent, s'assurer qu'une charge, par exemple une tasse d'eau allant aux micro-ondes, est présente dans la cavité du four à micro-ondes et démarrer une fonction de cuisson dans le four à micro-ondes. Patienter 1 minute pour vérifier si la défaillance se produit. Si l'erreur persiste, passer à l'étape 7. Si tel n'est pas le cas, passer à l'étape 10.
4. Débrancher le four ou déconnecter la source de courant électrique et replacer le gestionnaire du four à micro-ondes.
5. Reinstaller les pièces et panneaux avant de faire la mise en marche.
6. Brancher le four ou reconnecter la source de courant électrique.
7. Vérifier que le fonctionnement est normal. Accéder au menu de diagnostic, sélectionner "Error Diagnostics" (diagnostic d'erreur) et effacer l'historique.

Defaillance ERREUR défaillance probable

F1 E5 Erreur de l'onduleur du four à micro-ondes

ACTION Corrective suggeree

REMARQUE: Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer). Après la mise sous tension, s'assurer qu'une charge, par exemple une tasse d'eau allant aux micro-ondes, est présente dans la cavité de four à micro-ondes et démarrer une fonction de cuisson. Attendre 1 minute avant de vérifier que la défaillance se reproduit.

1. Vérifier que le contacteur de porte fonctionne correctement : lorsque la porte est ouverte, la lampe du four à micro-ondes est allumée, et lorsqu'elle est fermée, la lampe est éteinte.
2. Débrancher le four ou couper l'alimentation électrique.
3. Vérifier les éléments suivants sur le gestionnaire du four à micro-ondes :

a. Relais 4903. b. Connecteur P8.

1. Vérifier les connexions suivantes sur le circuit onduleur :

1. Si la partie fonctionne correctement et toutes les connexions sont correctes, replacer le circuit onduleur du four à micro-ondes.
2. Réinstaller les pièces et panneaux avant de faire la mise en marche.
3. Brancher le four ou reconnecter la source de courant électrique.
4. Pour vérifier si le code d'erreur est toujours er 1 minute pour vérifier si la défaillance se produit. Si l'erreur persiste, passer à l'étape 9. Si tel n'est pas le cas, passer à l'étape 17.
5. Débrancher le four ou couper l'alimentation électrique.
6. Remplacer le magnétron.
7. Réinstaller les pièces et panneaux avant de faire la mise en marche.
8. Brancher le four ou reconnecter la source de courant électrique.
9. Pour vérifier si le code d'erreur est toujours présent, s'assurer qu'une charge, par exemple une tasse d'eau allant aux micro-ondes, est présente dans la cavité du four à micro-ondes et démarrer une fonction de cuisson dans le four à micro-ondes. Patienter 1 minute pour vérifier si la défaillance se produit. Si l'erreur persiste, passer à l'étape 14. Si tel n'est pas le cas, passer à l'étape 17.
10. Débrancher le four ou déconnecter la source de courant électrique et replacer le module de commande du four à micro-ondes.
11. Reinstaller les pièces et panneaux avant de faire la mise en marche.
12. Brancher le four ou reconnecter la source de courant électrique.
13. Vérifier que le fonctionnement est normal. Accéder au menu de diagnostic, sélectionner "Error Diagnostics" (diagnostic d'erreur) et effacer l'historique.

Defaillance ERREUR défaillance probable

F1 E6 Erreur de génération des micro-ondes

ACTION Corrective suggeree

REMARQUE: Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer). Après la mise sous tension, s'assurer qu'une charge, par exemple une tasse d'eau allant aux micro-ondes, est présente dans la cavité du four à micro-ondes et démarrer une fonction de cuisson. Attendre 1 minute avant de vérifier que la défaillance se produit.

1. Vérifier que le contacteur de porte fonctionne correctement : lorsque la porte est ouverte, la lampe du four à micro-ondes est allumée, et lorsqu'elle est fermée, la lampe est éteinte.
2. Débrancher le four ou couper l'alimentation électrique.
3. Vérifier les connexions suivantes sur le gestionnaire du four à micro-ondes : a. Relais 4903.

1. Si la porte fonctionne correctement et toutes les connexions sont correctes, remonter le magnétron.
2. Réinstaller les pièces et panneaux avant de faire la mise en marche.
3. Brancher le four ou reconnecter la source de courant électrique.
4. Pour vérifier si le code d'erreur est toujours présent, s'assurer qu'une charge, par exemple une tasse d'eau allant aux micro-ondes, est présente dans la cavité du four à micro-ondes et démarrer une fonction de cuisson dans le four à micro-ondes. Patienter 1 minute pour vérifier si la défaillance se produit. Si l'erreur persiste, passer à l'étape 8. Si tel n'est pas le cas, passer à l'étape 16.
5. Débrancher le four ou déconnecter la source de courant électrique et replacer le circuit onduleur.
6. Reinstaller les pièces et panneaux avant de faire la mise en marche.
7. Brancher le four ou reconnecter la source de courant électrique.

1. Pour vérifier si le code d'erreur est toujours présent, s'assurer qu'une charge, par exemple une tasse d'eau allant aux micro-ondes, est présente dans la cavité du four à micro-ondes et démarrer une fonction de cuisson dans le four à micro-ondes. Patienter 1 minute pour vérifier si la défaillance se produit. Si l'erreur persiste, passer à l'étape 12. Si tel n'est pas le cas, passer à l'étape 16.
2. Débrancher le four ou couper l'alimentation électrique.
3. Remplacer le MCA du four à micro-ondes.
4. Reinstaller les pièces et panneaux avant de faire la mise en marche.
5. Brancher le four ou reconnecter la source de courant électrique.
6. Vérifier que le fonctionnement est normal. Accéder au menu de diagnostic, sélectionner "Error Diagnostics" (diagnostic d'erreur) et effacer l'historique.

Defaillance ERREUR defaillance probable

Touche F2 E0 Clavier déconnecté E1 Touche bloquée/court-circuité

ACTION Corrective suggeree

REMARQUE: Avant de commencer un test, couper l'alimentation du four et la rétablit (éteindre, patienter 10 secondes et rallumer).

MÉTHODE: Avant de poursuivre, vérifier le code d'erreur en entrant le mode de diagnostic et sélectionnant "Error Diagnostics" (diagnostic d'erreur).

1. Débrancher le four ou couper l'alimentation électrique.
2. Vérifier que les connecteurs J4, J5, J6 et J7 sont fermement connectés. Si ce n'est pas le cas, passer à l'étape 3. Si tel est le cas, passer à l'étape 6.

1. Reconnecter les connecteurs lâches.
2. Reinstaller les pièces et panneaux avant de faire la mise en marche.
3. Brancher le four ou reconnecter la source de courant électrique. Si la défaillance a disparu, passer à l'étape 9. Si l'erreur persiste, débrancher le four ou déconnecter la source de courant électrique.
4. Remplacer le tableau de commande
5. Réinstaller les pièces et panneaux avant de faire la mise en marche.
6. Suivre les instructions à l'écran pour sélectionner le numéro de modèle
7. Vérifier que le fonctionnement est normal. Accéder au menu de diagnostic, sélectionner "Error Diagnostics" (diagnostic d'erreur) et effacer l'historique. Si le panneau de commande a été remplacé, il n'est pas nécessaire d'effacer l'historique des erreurs.

Defaillance ERREUR défaillance probable

Capteur F3 E0

Capteur du four principal ouvert ou court-circuité

ACTION Corrective suggeree

REMARQUE: Avant de commencer un test, couper l'alimentation du four et la rétablit (éteindre, patienter 10 secondes et rallumer).

METHODE: Avant de poursuivre, vérifier le code d'erreur en entrant le menu de diagnostic et sélectionnant "Error Diagnostics".

1. Débrancher le four ou couper l'alimentation électrique.
2. Débrancher le connecteur P3 du gestionnaire du four et mesurer la résistance du capteur entre P3-1 et P3-2. La mesure doit être entre 1 000 Ω et 1 200 Ω à 77 °F (25 °C). Vérifier que le capteur n'est pas court-circuité à la masse. Si les contrôles sur le capteur ne sont pas corrects, le remplacer et rééffectuer les contrôles.

1. Réassembler les pièces et panneaux et brancher le four ou reconnecter la source de courant électrique.
2. Entrer dans le menu de diagnostic et sélectionner "Sensors & Switches" (capteurs et contacteurs) pour vérifier si la température indiquée sur l'afficheur de température de la cavité du four est correcte (température ambiante). Si tel est le cas, passer à l'étape 8. Dans le cas contraire, débrancher le four ou déconnecter la source de courant électrique.

REMARQUE: Sur l'écran de l'État, l'unité de mesure est en Celsius.

1. Remplacer le gestionnaire de l'appareil Copernicus.
2. Réinstaller les pièces et panneaux avant de faire la mise en marche.
3. Brancher le four ou reconnecter la source de courant électrique.
4. Vérifier que le fonctionnement est normal. Accéder au menu de diagnostic, sélectionner "Error Diagnostics" (diagnostic d'erreur) et effacer l'histoire.

Defaillance ERREUR défaillance probable

Capeur F3 E3

Sonde de cuisson ou prise de connecteur de sonde de cuisson court-circuitée

ACTION Corrective suggeree

REMARQUE: Avant de commencer un test, couper l'alimentation du four et la rétablit (éteindre, patienter 10 secondes et rallumer).

MÉTHODE : Avant de poursuivre, vérifier le code d'erreur en entrant le menu de diagnostic et sélectionnant "Error Diagnostics".

1. Débrancher le four ou couper l'alimentation électrique.
2. Retirer la sonde de cuisson à viande si celle-ci est connectée.
3. Débrancher le connecteur P3 du gestionnaire de l'appareil Copernicus.

1. Vérifier la continuité de la prise des cablages entre P3-3 et P3-4. Si elle indique 0 Ω, replacer la prise et passer à l'étape 5. Si elle n'indique pas 0 Ω, la prise fonctionne correctement. Passer à l'étape 5.
2. Brancher la sonde de cuisson et vérifier si elle est ouverte ou court-circuitée vers la terre. Si les contrôles sur la sonde de cuisson ne sont pas corrects, replacer la sonde de cuisson. À 77 °F (25 °C), la valeur attendue doit être d'environ 50 kΩ. Si les contrôles sont corrects, replacer le gestionnaire de l'appareil Copernicus.
3. Réinstaller les pièces et panneaux avant de faire la mise en marche.
4. Brancher le four ou reconnecter la source de courant électrique.
5. Vérifier que le fonctionnement est normal. Accéder au menu de diagnostic, sélectionner "Error Diagnostics" (diagnostic d'erreur) et effacer l'historique. Vérifier la lecture de la sonde à viande en entrant dans le menu de diagnostic et sélectionner Sensors & Switches (capteurs et contacteurs). La sonde à viande devrait détecter la température ambiente.

Defaillance ERREUR defaillance probable

F4 E1

Erreur du capteur de température de la cavité du four à micro-ondes

ACTION Corrective suggeree

REMARQUE: Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer). Après la mise sous tension, s'assurer qu'une charge, par exemple une tasse d'eau allant aux micro-ondes, est présente dans la cavité du four à micro-ondes et démarrer une fonction de cuisson qui utilise un capteur de température, telle qu'un programme Convect (convection). Attendre 1 minute avant de vérifier que la défaillance se produit.

1. Débrancher le four ou couper l'alimentation électrique.
2. Vérifier que le connecteur P22 du gestionnaire du four à micro-ondes est fermement connecté. Si tel est le cas, passer à l'étape 3. Dans le cas contraire, l'engager fermement et passer à l'étape 5.

1. Débrancher le connecteur P22 du gestionnaire du four à micro-ondes et mesurer la résistance de la thermistance. Elle doit valorer environ 230k à 77^ ± 10^ (25^ ± 10^).
2. Vérifier que la thermistance n'est pas court-circuitée à la masse. Si les contrôles de la thermistance ne sont pas corrects, la remplacer. Si le contrôle de la thermistance est correct, replacer le gestionnaire du four à micro-ondes.
3. Réinstaller les pièces et panneaux avant de faire la mise en marche.
4. Brancher le four ou reconnecter la source de courant électrique.
5. Vérifier que le fonctionnement est normal. Accéder au menu de diagnostic, sélectionner "Error Diagnostics" (diagnostic d'erreur) et effacer l'historique.

Defaillance ERREUR defaillance probable

F4 E2 Erreur du capteur de température du magnétron

ACTION Corrective suggeree

REMARQUE: Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer). À priori la mise sous tension, s'assurer qu'une charge, par exemple une tasse d'eau allant aux micro-ondes, est présente dans la cavité du four à micro-ondes et démarrer une fonction de cuisson. Attendre 1 minute avant de vérifier que la défaillance se produit.

1. Débrancher le four ou couper l'alimentation électrique.
2. Vérifier que le connecteur P21 du gestionnaire du four à micro-ondes est fermement connecté. Si tel est le cas, passer à l'étape 3. Dans le cas contraire, l'engager fermement et passer à l'étape 5.

1. Débrancher le connecteur P21 du gestionnaire du four à micro-ondes et mesurer la résistance de la thermistance. Elle doit valoir environ 10k à 77^ ± 10^ (25^ ± 10^).
2. Vérifier que la thermistance n'est pas court-circuitée à la masse. Si les contrôles de la thermistance ne sont pas corrects, la remplacer. Si le contrôle de la thermistance est correct, replacer le gestionnaire du four à micro-ondes.
3. Réinstaller les pièces et panneaux avant de faire la mise en marche.
4. Brancher le four ou reconnecter la source de courant électrique.
5. Vérifier que le fonctionnement est normal. Accéder au menu de diagnostic, sélectionner "Error Diagnostics" (diagnostic d'erreur) et effacer l'histoire.

Defaillance ERREUR défaillance probable

Entres F4 E4

Erreur du capteur d'humidité du four à micro-ondes

ACTION Corrective suggeree

REMARQUE: Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer). Après la mise sous tension, s'assurer qu'une charge, par exemple une tasse d'eau allant aux micro-ondes, est présente dans la cavité du four à micro-ondes et démarrer une fonction de cuisson qui utilise un capteur d'humidité, telle qu'un programme Steam (vapeur). Attendre 1 minute avant de vérifier que la défaillance se reproduit.

1. Débrancher le four ou couper l'alimentation électrique.
2. Vérifier que le connecteur P23 du gestionnaire du four à micro-ondes est fermement connecté. Si tel est le cas, passer à l'étape 3. Dans le cas contraire, l'engager fermement et passer à l'étape 5.

1. Débrancher le connecteur P23 du gestionnaire du four à micro-ondes et mesurer la résistance du capteur : Entre les broches 3 et 1. Elle doit valoir environ 2800 à 77^ ± 10^ (25^ ± 10^). Entre les broches 3 et 2. Elle doit valoir environ 2800 Ω à 77 °F ± 10 °F (25 °C ± 10 °C).
2. Vérifier que le capteur n'est pas court-circuité à la masse. Si les contrôles du capteur ne sont pas corrects, le remplacer. Si les contrôles du capteur sont corrects, remplacer le gestionnaire du four à micro-ondes.
3. Réinstaller les pièces et panneaux avant de faire la mise en marche.
4. Brancher le four ou reconnecter la source de courant électrique.
5. Vérifier que le fonctionnement est normal. Accéder au menu de diagnostic, sélectionner "Error Diagnostics" (diagnostic d'erreur) et effacer l'historique.

Defaillance ERREUR défaillance probable

F4 E8 Surchauffe de l'onduleur

ACTION Corrective suggeree

REMARQUE: Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer). À priori la mise sous tension, s'assurer qu'une charge, par exemple une tasse d'eau allant aux micro-ondes, est présente dans la cavité du four à micro-ondes et démarrer une fonction de cuisson. Attendre 1 minute avant de vérifier que la défaillance se produit.

1. Débrancher le four ou couper l'alimentation électrique.
2. Vérifier ce qui suit :

a. Connexion du ventilateur de refroidissement pour tout connecteur mal branché. b. Installation du four ; s'assurer également qu'il n'y ait aucune obstruction d'air à l'évent inférieur.

1. Reinstaller les pièces et panneaux avant de faire la mise en marche.
2. Brancher le four ou reconnecter la source de courant électrique.
3. Pour vérifier si le ventilateur de refroidissement est installé, s'assurer qu'une charge, par exemple une tasse d'eau allant aux micro-ondes, est présente dans la cavity du four à micro-ondes et démarrer une fonction de cuisson dans le four à micro-ondes. S'assurer que le ventilateur fonctionne. Si ce n'est pas le cas, débrancher le four ou déconnecter la source de courant électrique, replacer le ventilateur et passer à l'étape 8. Si tel est le cas, passer à l'étape 6.
4. Débrancher le four ou déconnecter la source de courant électrique.
5. Remplacer le circuit de l'onduleur.
6. Reinstaller les pièces et panneaux avant de faire la mise en marche.
7. Brancher le four ou reconnecter la source de courant électrique.
8. Vérifier que le fonctionnement est normal. Accéder au menu de diagnostic, sélectionner "Error Diagnostics" (diagnostic d'erreur) et effacer l'historique.

Defaillance ERREUR défaillance probable

F4 E9 Surchauffe de l'onduleur et du magnetron

ACTION Corrective suggeree

REMARQUE: Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer). Après la mise sous tension, s'assurer qu'une charge, par exemple une tasse d'eau allant aux micro-ondes, est présente dans la cavité du four à micro-ondes et démarrer une fonction de cuisson. Attendre 1 minute avant de vérifier que la défaillance se produit.

1. Débrancher le four ou couper l'alimentation électrique.
2. Vérifier ce qui suit :

a. Connexion du ventilateur de refroidissement pour tout connecteur mal branché. b. Installation du four; s'assurer également qu'il n'y ait aucune obstruction d'air à l'entrée inférieure.

1. Réinstaller les pièces et panneaux avant de faire la mise en marche.
2. Brancher le four ou reconnecter la source de courant électrique.
3. Pour vérifier si le ventilateur de refroidissement est installé, s'assurer qu'une charge, par exemple une tasse d'eau allant aux micro-ondes, est présente dans la cavité du four à micro-ondes et démarrer une fonction de cuisson dans le four à micro-ondes. S'assurer que le ventilateur fonctionne. Si ce n'est pas le cas, débrancher le four ou déconnecter la source de courant électrique, replacier le ventilateur et passer à l'étape 8. Si tel est le cas, passer à l'étape 6.
4. Débrancher le four ou couper l'alimentation électrique.
5. Remplacer le magnétron et le circuit de l'onduleur.
6. Reinstaller les pièces et panneaux avant de faire la mise en marche.
7. Brancher le four ou reconnecter la source de courant électrique.
8. Vérifier que le fonctionnement est normal. Accéder au menu de diagnostic, sélectionner "Error Diagnostics" (diagnostic d'erreur) et effacer l'historique.

Defaillance ERREUR défaillance probable

Entrées F5 E0

Non-concordance entre les contacteurs de la porte et du loquet

ACTION Corrective suggeree

REMARQUE: Avant de commencer un test, couper l'alimentation du four et la rétablit (éteindre, patienter 10 secondes et rallumer).

MÉTHODE: Avant de poursuivre, vérifier le code d'erreur en entrant dans le menu de diagnostic et sélectionnant "Error Diagnostics".

1. Accéder au menu de diagnostic et sélectionner "Component Activation" (activation composant). Appuyer sur ou faire défiler la liste jusqu'à l'objet "Door Latch Motor" (loquet de porte motorisé), puis appuyer sur "OK". Appuyer sur "Latch Door" (loquet de porte). Patienter au moins 15 secondes, puis vérifier si l'état du loquet change à l'écran. Si l'état ne change pas, débrancher le four ou déconnecter la source de courant électrique et passer à l'étape 2. Si l'état change, débrancher le four ou déconnecter la source de courant électrique et passer à l'étape 5.
2. Si le four ne se déverrouille pas, débrancher le connecteur P3 et contrôler la continuité (sur le fil du loquet) entre P3-5 et P3-7.

1. Débrancher le connecteur J8 du gestionnaire de l'appareil Copernicus.
2. Mesurer la résistance entre les connecteurs J8-2 et P5-1. Elle doit être comprise entre 500 Ω et 3 000 Ω à 77 °F (25 °C).

1. Si la mesure de résistance est en dehors de l'intervalle, remplaçer le loquet de portes concerné. Vérifier que l'erreur a disparu.
2. Réassembler l'ensemble des pièces et panneaux.
3. Brancher le four ou reconnecter la source de courant électrique.
4. Accéder au menu de diagnostic et sélectionner "Component Activation" (activation composant). Vérifier l'état de la porte à l'écran en ouvrant et en fermant la porte du four.
5. Si l'état ne change pas, débrancher le four ou disconnecter la source de courant électrique.
6. Vérifier la continuité entre les broches P3-5 et P3-6 avec la porte ouverte et fermée. Porte ouverte = Résistance infinie. Porte fermée = résistance nulle.
7. Si la continuité est incorrecte, remplacer le loquet de porte. Si tous les contrôles étaient corrects, remplacer le gestionnaire de l'appareil Copernicus.
8. Reinstaller les pièces et panneaux avant de faire la mise en marche.
9. Brancher le four ou reconnecter la source de courant électrique.
10. Vérifier que le fonctionnement est normal. Accéder au menu de diagnostic, sélectionner "Error Diagnostics" (diagnostic d'erreur) et effacer l'historique.

Defaillance ERREUR défaillance probable

Entrez F5 E'1 Loquet inopérant

ACTION corrective suggérée

REMARQUE: Avant de commencer un test, couper l'alimentation du four et la rétablit (éteindre, patienter 10 secondes et rallumer).

MÉTHODE: Avant de poursuivre, vérifier le code d'erreur en entrant dans le menu de diagnostic et sélectionnant "Error Diagnostics".

1. Accéder au menu de diagnostic et sélectionner Component Activation (activation composant). Appuyer sur ou faire défiler la liste jusqu'à l'objet "Door Latch Motor" (loquet de porte motorisé), puis appuyer sur "OK". Appuyer sur "Latch Door" (loquet de porte). Patienter au moins 15 secondes, puis vérifier si l'état du loquet change à l'écran. Si l'état ne change pas, passer à l'étape 2. Si le statut change, débrancher le four ou couper l'alimentation électrique, replacer le gestionnaire de l'appareil Copernicus et passer à l'étape 6.
2. Si l'état du loquet à l'écran est "ouvert", débrancher le four ou déconnecter la source de courant électrique et vérifier si la connexion du faisceau est défectueuse entre le contacteur du loquet motorisé et P3-5 et P3-7.

1. Débrancher le connecteur J8 du gestionnaire de l'appareil Copernicus.

1. Mesurer la résistance entre les connecteurs J8-2 et P5-1. Elle doit être comprise entre 500 Ω et 3 000 Ω à 77 °F (25 °C).

1. Si la mesure de résistance est en dehors de l'intervalle, replacer le loquet de porte. Vérifier que l'erreur a disparu. Si tous les contrôles étaient corrects, replacer le gestionnaire de l'appareil Copernicus.
2. Réinstaller les pièces et panneaux avant de faire la mise en marche.
3. Brancher le four ou reconnecter la source de courant électrique.
4. Vérifier que le fonctionnement est normal. Accéder au menu de diagnostic, sélectionner "Error Diagnostics" (diagnostic d'erreur) et effacer l'historique.

DEFAILLANCE ERREUR DÉFAILLANCE PROBABLE

F6	E0	Interface utiliser du four - perte de communication
	E6 Gestionnaire du four - perte de communication

ACTION Corrective suggeree

REMARQUE: Avant de commencer un test, couper l'alimentation du four et la rétablit (éteindre, patienter 10 secondes et rallumer).

MÉTHODE: Avant de poursuivre, vérifier le code d'erreur en entrant le mode de diagnostic et sélectionnant "Error Diagnostics" (diagnostic d'erreur).

1. Débrancher le four ou couper l'alimentation électrique.
2. Vérifier la continuité des cablages entre P1-4 et J15-3, puis P1-5 et J15-2.
3. Vérifier la continuité entre les broches P1-1 et P1-2.
4. Si tous les contrôles sont corrects, remonter le gestionnaire de l'appareil Copernicus.

1. Réassembler l'ensemble des pièces et panneaux.
2. Brancher le four ou reconnecter la source de courant électrique.
3. Si l'erreur se reproduit, débrancher le four ou déconnecter la source de courant électrique.
4. Remplacer la carte HMI-central/lu.
5. Réinstaller les pièces et panneaux avant de faire la mise en marche.
6. Brancher le four ou reconnecter la source de courant électrique.
7. Suivre les instructions à l'écran pour sélectionner le nombre de modèle si l'interface utilisateur a été remplacée.
8. Vérifier que le fonctionnement est normal. Accéder au menu de diagnostic, sélectionner "Error Diagnostics" (diagnostic d'erreur) et effacer l'historique.

Defaillance ERREUR défaillance probable

F6 E1 Surchauffe

ACTION Corrective suggeree

REMARQUE: Avant de commencer un test, couper l'alimentation du four et la rétablit (éteindre, patienter 10 secondes et rallumer).

MÉTHODE: Avant de poursuivre, vérifier le code d'erreur en entrant le menu de diagnostic et sélectionnant "Error Diagnostics".

1. Débrancher le four ou couper l'alimentation électrique.
2. Vérifier si des éléments sont court-circuités. Vérifier la résistance des éléments :

a. PX4-2 et PX3-2 - vérifier l'élément de cuisson au gril (13,2 Ω à 14,6 Ω). b. PX1-1 et PX3-2 - vérifier l'élément de cuisson au four (19 Ω à 21 Ω). c. PX1-3 et PX3-2 - vérifier l'élément de convection supérieur (15,2 Ω à 17,3 Ω). d. PX2-4 et PX3-2 - vérifier l'élément de convection inférieur (15,2 Ω à 17,3 Ω).

1. S'il existe un élément court-circuité à la terre, remplacez l'élément.
2. Vérifier les évventuels courts-circuits dans les relais.

Débrancher les connecteurs PX1, PX2 et PX4 et vérifier les événuels courts-circuits entre :

a. PX1-1 et PX1-2 (relais de cuisson au four). b. PX1-3 et PX1-4 (relais de convection). c. PX4-1 et PX4-2 (relais de cuisson au grill). d. PX2-3 et PX2-4 (relais de convection inférieur).

1. En cas de relais court-circuité, replacer le module de commande du gestionnaire de l'appareil Copernicus. Passer à l'étape 9.
2. Si tout est correct, débrancher le connecteur P3 du gestionnaire de l'appareil Copernicus.
3. Mesurer la résistance du capteur du four. Elle doit être comprise entre 1 000 Ω et 1 200 Ω à 77 °F (25 °C).
4. Vérifier que le capteur n'est pas court-circuité à la masse. Si les contrôles sur le capteur ne sont pas corrects, le remplacer et reprendre les contrôles.

1. Réinstaller les pièces et panneaux avant de faire la mise en marche.
2. Brancher le four ou reconnecter la source de courant électrique.
3. Accéder au menu de diagnostic et sélectionner "Sensors & Switches" (capteurs et contacteurs) pour vérifier si la température du four correspondante sur l'afficheur est correcte (température ambiante). Si elle ne l'est pas, débrancher le four ou déconnecter la source de courant électrique et replacer la carte du gestionnaire de l'appareil Copernicus.

REMARQUE: Sur l'écran de l'objet, l'unité de mesure est en Celsius.

1. Reinstaller les pièces et panneaux avant de faire la mise en marche.
2. Brancher le four ou reconnecter la source de courant électrique.
3. Vérifier que le fonctionnement est normal. Accéder au menu de diagnostic, sélectionner "Error Diagnostics" (diagnostic d'erreur) et effacer l'historique.

Defaillance ERREUR defaillance probable

F6 E4

Non-concordance de statut entre interface utilisateur et gestionnaire de l'appareil

ACTION Corrective suggeree

REMARQUE: Avant de commencer un test, couper l'alimentation du four et la rétablit (éteindre, patienter 10 secondes et rallumer).

MÉTHODE : Avant de poursuivre, vérifier le code d'erreur en entrant le menu de diagnostic et sélectionnant "Error Diagnostics".

1. Débrancher le four ou couper l'alimentation électrique.
2. Remplacer le gestionnaire de l'appareil Copernicus.
3. Reinstaller les pièces et panneaux avant de faire la mise en marche.
4. Brancher le four ou reconnecter la source de courant électrique.
5. Couper puis relancer l'alimentation. Si l'erreur est always présente après avoir remplacé le gestionnaire de l'appareil Copernicus, débrancher le four ou déconnecter la source de courant électrique. Passer à l'étape 7.
6. Si l'erreur a disparu, passer à l'étape 10.
7. Remplacer la carte HMI-central/lu
8. Reinstaller les pièces et panneaux avant de faire la mise en marche.
9. Brancher le four ou reconnecter la source de courant électrique et suivre les messages à l'écran pour la sélection du modèle.
10. Vérifier que le fonctionnement est normal. Si tel n'est pas le cas, passer à l'objet 14. Si l'erreur est toujours présente, passer à l'objet 11.
11. Débrancher le four ou couper l'alimentation électrique.
12. Remplacer le tableau de commande.
13. Brancher le four ou reconnecter la source de courant électrique.
14. Suivre les messages à l'écran pour la sélection du modèle.
15. Vérifier que le fonctionnement est normal. Entrer le mode de diagnostic, sélectionner "Error Diagnostics", et effacer l'historique.

Defaillance ERREUR defaillance probable

F6 E8

Perte de communication avec le gestionnaire du four à micro-ondes

ACTION Corrective suggeree

REMARQUE: Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer). MÉTHODE: Avant de poursuivre, vérifier le code d'erreur en entrant le menu de diagnostic et sélectionnant "Error Diagnostics". 1. S'assurer que le four est branché. Ouvrir la porte du four à micro-ondes pour vérifier si la lampe s'allume. 2. S'assurer que le mode Sabbat est désactivé. 3. Débrancher le four ou couper l'alimentation électrique. 4. Vérifier la connexion entre la carte de l'interface utilisateur broche J15-2 (jaune) et J15-3 (orange) et le gestionnaire du four à micro-ondes broche P26-3 (orange) et P26-4 (jaune).

1. Si le faisceau est correct, remplacer le gestionnaire du four à micro-ondes.
2. Reinstaller les pièces et panneaux avant de faire la mise en marche.
3. Brancher le four ou reconnecter la source de courant électrique.
4. Si l'erreur se produit, débrancher le four ou déconnecter la source de courant électrique et replacer la carte HMI-central/IU.
5. Reinstaller les pièces et panneaux avant de faire la mise en marche.
6. Brancher le four ou reconnecter la source de courant électrique.
7. Suivre les instructions à l'écran pour sélectionner le numéro de modèle si l'interface utilisateur a été remplaçaé.
8. Vérifier que le fonctionnement est normal. Accéder au menu de diagnostic, sélectionner "Error Diagnostics" (diagnostic d'erreur) et effacer l'historique.

ACTION CORRECTIVE SUGGEREE

ANOMALIE(les 2 chiffres les plus à gauche de l'horloge)	ERREUR(les 2 chiffres les plus à droite de l'horloge)	DéFAILLANCE PROBABLE
F8	E0	Le produit n'est pas branchécorrectement
	E1	Vitesse trop élevée de la vitessebasse du ventilateur
	E2	Vitesse trop lente de la vitesse élevée du ventilateur
	E3	Vitesse trop élevée de la vitesse élevée du ventilateur

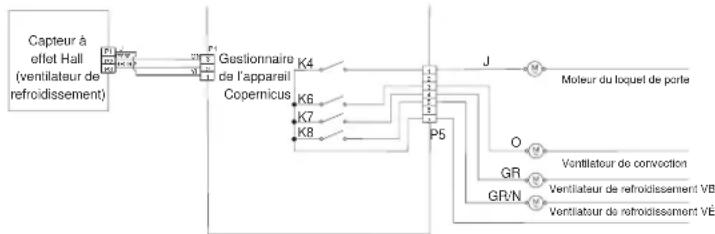

MESSAGE DE VITESSE BASSE DU VENTILATEUR SUR LE FOUR SIMPLE/DOUBLE : Le produit a rencontré un problème et ne peut plus être utilisé.

1. Débrancher le four ou couper l'alimentation électrique.
2. Attendre au moins 30 secondes.
3. Brancher le four ou reconnecter la source de courant électrique.
4. Accéder au mode de diagnostic et naviguer jusqu'à la liste d'activation de composants.
5. Activer la vitesse basse du ventilateur de refroidissement.
6. Vérifier la tension d'entrée aux broches P5-5 et neutre pour la vitesse élevée du ventilateur, puis aux broches P5-4 et neutre pour la vitesse basse du ventilateur pendant que le ventilateur de refroidissement fonctionne en effectuant les étapes suivantes.
7. Débrancher le four ou couper l'alimentation électrique.
8. Brancher l'appareil de mesure de tension.
9. Brancher le four ou reconnecter la source de courant électrique. Mesurer la tension et confirmer que la lecture de tension est de 120 V. Si ce n'est pas le cas, débrancher le four ou dé 0.
10. Vérifier que la tension d'entrée aux broches P4-1 et P4-2 est de 5 V CC que et passer à l'étape 13. Si tel est le cas, passer à l'étape 11.
11. Débrancher le four ou couper l'alimentation électrique.

1. Remplacer le ventilateur de refroidissement. Passer à l'étape 15.
2. Contrôler l'intégrité de tous les conducteurs du câblage et des connexions entre le gestionnaire du four et le ventilateur de refroidissement. Vérifier qu'il n'y a aucun court-circuit entre un conducteur et le châssis. Si le câblage est coincé ou endommagé, remplacer le faisceau de câblage du ventilateur de refroidissement. Passer à l'étape 15. Si le câblage est en bon état, passer à l'étape 14.
3. Remplacer le gestionnaire du four. Passer à l'étape 15
4. Replacer pièces et panneaux avant de faire la mise en marche.
5. Brancher le four ou reconnecter la source de courant électrique.
6. Accéder au mode de diagnostic et vérifier que la vitesse du ventilateur fonctionne dans le four. (Vitesse élevée : 1000 à 3300, vitesse BASSE : 400 à 3000)

Une fois la vérification de vitesse du ventilateur terminée, retourner à la liste d'activation, activer la vitesse élevée du ventilateur de refroidissement, puis retourner à l'écran "More Information" (plus d'informations) pour connaître la vitesse du ventilateur.

Defaillance ERREUR défaillance probable

F9 E0 Le produit n'est pas branché correctement

ACTION Corrective suggeree

REMARQUE: Avant de commencer un test, couper l'alimentation du four et la rétablit (éteindre, patienter 10 secondes et rallumer).

MÉTHODE: Avant de poursuivre, vérifier le code d'erreur en entrant dans le menu de diagnostic et en sélectionnant "Error Diagnostics".

1. Débrancher le four ou couper l'alimentation électrique.
2. Accéder au câblage électrique depuis la source d'alimentation électrique du domicile vers le four.
3. Vérifier que le câblage du domicile est correct. Vérifier si la connexion neutre est connectée avec L1 ou L2 (consulter les instructions d'installation pour le câblage du produit).
4. Reinstaller les pièces et panneaux avant de faire la mise en marche.
5. Brancher le four ou reconnecter la source de courant électrique.
6. Vérifier que le fonctionnement est normal en lançant une fonction de cuisson. Accéder au menu de diagnostic, Sélectionner "Error Diagnostics" (diagnostic d'erreur) et effacer l'histoire.

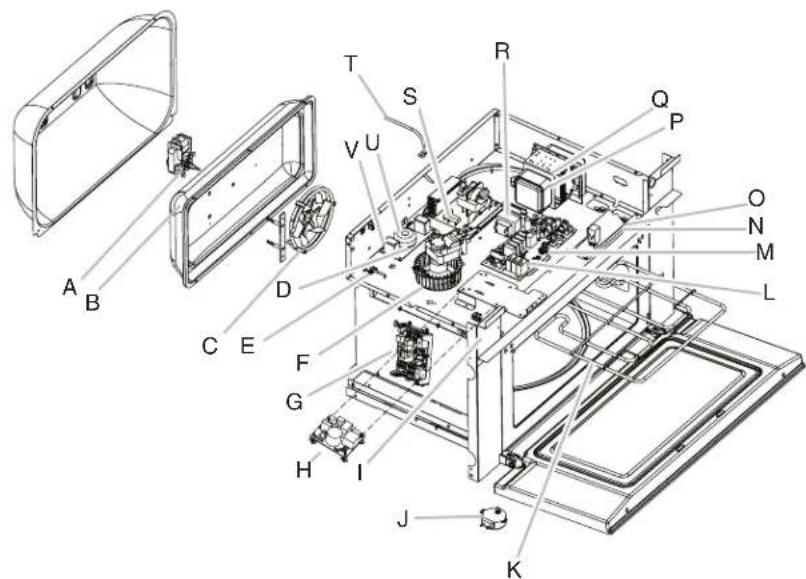

Four à micro-ondes supérieur

A. Moteur de convection

B. Thermostat de convection (derrière la plaque)

C. Élément de cuisson par convection

D. Filtre de ligne

E. Capteur d'humidité

F. Moteur du ventilateur du magnétron

G. Gestionnaire de l'appareil Copernicus (four inférieur)

H. Alimentation à découpage (SMPS)

I. Contacteur d'interverrouillage secondaire

J. Moteur du plateau rotatif

K. Élément de cuisson au grill

L. Gestionnaire du four à micro-ondes

M. Lampe halogène de la cavité

N. Contacteur d'interverrouillage primaire

O. Commutateur d'interverrouillage de contrôle

P. Thermistance du magnétron

Q. Magnétron

R. Transformateur de la lampe du four à micro-ondes

S. Onduleur du four à micro-ondes

T. Capteur thermométrique du four

U. Thermostat du grill

V. Thermostat de la cavité

Non illustré : Fusible du circuit de sécurité, fusible de ligne 20 A

À l'usage du technicien de maintenance seulement four inférieur

A. HMI-Central/carte IU B. Ventilateur de refroidissement C. Capteur thermométrique du four D. Ensemble de convection E. Limiteur thermique F. Lampe G. Élément de cuisson (non visible) H. Élément de cuisson au grill I. Loquet de porte J. Tableau de commande K. Antenne Wi-Fi

Logique du relais du ventilateur de refroidissement

	Ventilateur four vitesse élevée (principal/supérieur ou inférieur)	Ventilateur four vitesse faible (principal/supérieur ou inférieur)
Cuisson au four - froid - ○
Cuisson au four - chaud - ○
Cuisson au four - très chaud ○-
Autonettoyage du four ○-

LEGENDE

Cold (froide) Température de la cavité inférieure à 212 °F (100 °C)

Faire chauffer Température de la cavité comprise entre 212 °F et 599 °F (100 °C et 315 °C)

Très chaud Température du four supérieure à 599 °F (315 °C)

Mode	Cuisson au four	Cuisson au grill	Anneau de convection - supérieur	Anneau de convection - inférieur	Ventilateur de convection - supérieur	Ventilateur de convection inférieur
Cuisson par convection de pizza surgelée C C C C O O
Cuisson de pâtisseries par convection C C C C C C
Rôtissage lent par convection, 12 heures C C C C O O
Rôtissage lent par convection, 8 heures C C C C O O
Rôtissage lent par convection, 4 heures C C C C O O
Rôtissage par convection C C C C O O
Cuisson au grill par convection - C - - C C
Cuisson au four par convection C C C C C C
Cuisson au four par convection - Préchauffage rapide	C C C C C C
Cuisson au four C C C C C C
Cuisson au grill	- C - - - -
Maintien au chaud	C C - - C C
Levée rapide	C C - - - -
Levée	C C - - - -
Pas de préchauffage	C C C C C C
Conv. veritable	C C C C C C
Autonettoyage	C C - - - -

LEGENDE

Relais inactif	Relais actif/inactif en alternance	Relais actif	Non disponible
-	C	O	N. D.

Tableau de test des composants - four

Pour mesurer correctement la tension, procéder aux étapes suivantes :

1. Débrancher le four ou couper l'alimentation électrique.
2. Brancher l'instrument de mesure de la tension aux points de contrôle.
3. Brancher le four ou reconnecter la source de courant électrique et vérifier la tension.
4. Débrancher le four ou couper l'alimentation électrique.

Composant Côté accessible Points de contrôle Copernicus Résultats - résistance Résultats - tension
Lampes Avant P7-1 à L1 (J8-1) 0-40 Ω 120 V
Contacteur de loquet Avant P3-7 à P3-5 Circuit ouvert
Contacteur porte Avant P3-6 à P3-5			Circuit fermé avec la porte du four ouverte
Moteur du loquet Avant P5-1 à N (J8-2) 500 à 3 000 Ω		120 V - le moteur fonctionne
Capteur température du four	Avant P3-1 à P3-2		1 075 Ω à 68 °F (20 °C),relais disj. bipol.
Sonde de cuisson	Côté	P3-3 à P3-4 9876-10075 Ω
Moteur de ventilateur -Vitesse élevée	Arrière	PX2-2 à L1 (J8-1)	15 à 23 Ω	120 V - le moteur fonctionne
Moteur de ventilateur -Vitesse basse	Arrière	P7-2 à L1 (J8-1) 15 à 23 Ω	120 V - le moteur fonctionne
Limiteur thermique	Arrière	PX3-1 à L2 (linne principale)	Circuit fermé	0 V - fermé, N/A ouvert
Ventilateur de convection supérieur - vitesse élevée	Arrière	P5-3 à N (J8-2) 15 à 22 Ω	120 VCA - le moteur fonctionne
Ventilateur de convection supérieur - vitesse basse	Arrière	P5-2 à N (J8-2) 17 à 25 Ω	120 VCA - le moteur fonctionne
Ventilateur de convection inférieur - vitesse élevée	Arrière	P5-5 à N (J8-2) 15 à 22 Ω	120 VCA - le moteur fonctionne
Ventilateur de convection inférieur - vitesse basse	Arrière	P5-4 à N (J8-2) 17 à 25 Ω	120 VCA - le moteur fonctionne

Composant Côté accessible Points de contrôle Copernicus Résultats - résistance Résultats - tension

Élement de convection supérieur	Avant PX1-3 à PX3-2 15,2 à 17,3 Ω	240 VCA - programme de cuisson par convection en fonction
Élement de convection inférieur	Avant PX2-4 à PX3-2 15,2 à 17,3 Ω	240 VCA - programme de cuisson par convection en fonction
Élement de cuisson au four Arrière PX1-1 à PX3-2 19,0 à 21,6 Ω		240 V - programme de cuisson au four en fonction
Élement de cuisson au grill Avant PX4-2 à PX3-2 13,5 à 14,92 Ω		240 V - programme de cuisson au grill en fonction
Carte de l'interface utilisateur Avant J15-2 à J15-4 N/A 14 V CC
Gestionnaire de l'appareil Copernicus	Côté ( combiné) P1-2 à P1-5 N/A 14 V CC

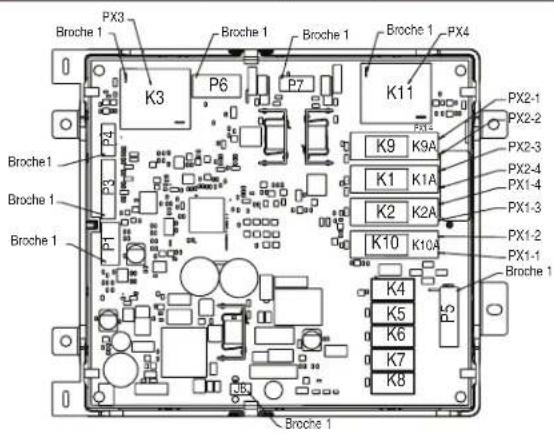

Remarques :

Débrancher le faisceau de câblage de la carte avant d'effectuer des mesures. ■ Consulter le tableau suivant pour l'identification des broches du connecteur.

Gestionnaire de l'appareil Copernicus Broche du connecteur du faisceau Broche du gestionnaire de l'appareil Copernicus

PX1-1 J12

PX1-2 J16

PX1-3 J13

PX1-4 J17

PX2-1 J19

PX2-2 J15

PX2-3 J18

PX2-4 J14

Tableau de test des composants - Four à micro-ondes

Composant Côté accessible Méthode Résultats - résistance Positions des composants
Gestionnaire d'apparil	Haut Vérifier le câblage du gestionnaire du four à micro-ondes :1. Débrancher le four à micro-ondes ou déconnecter la source de courant électricque.2. Inspecter visuellement les connecteurs sur le gestionnaire du four à micro-ondes P1, P2, P8, P21, P22, P23, P26, P354, P355 et les connecteurs supérieur (relais 4903, 4904 et 4905) pour détecter d'eventuels signes de surchauffe ou toute autre anomalie due à des conducteurs mal engagés, des sertissages desserrés, etc.3. Réinstaller les pièces et panneaux avant de faire la mise en marche.4. Brancher le four à micro-ondes ou rétablit l'alimentation électricque.	G
Thermostat de la cavité	Haut 1. Débrancher le four à micro-ondes ou déconnecter la source de courant électricque.2. Déconnecter les conducteurs.3. Mesurer la résistance.4. Replacer les conducteurs.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou rétablit l'alimentation électricque.	Normal = ContinuitéAnormal = Résistanceinfinie	V
Moteur du ventilateur de magnétron	Haut 1. Débrancher le four à micro-ondes ou déconnecter la source de courant électricque.2. Déconnecter les conducteurs.3. Mesurer la résistance (échelle de l'ohmétique : Rx1).4. Replacer les conducteurs.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou rétablit l'alimentation électricque.	Normal = 15 ΩAnormal = Résistanceinfinie	F
Moteur du plateau rotatif	Bas 1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Déconnecter les conducteurs.3. Mesurer la résistance (échelle de l'ohmmètre : Rx1).4. Replacer les conducteurs.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou rétablit l'alimentation électrique.	Normal = 2 500 Ω(environ)Anormal = Résistance infinie	J
Fusible - circuit de sécurité	Haut 1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Déconnecter les conducteurs.3. Mesurer la résistance.4. Replacer les conducteurs.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou rétablit l'alimentation électrique.	Normal = ContinuitéAnormal = Résistance infinie	Non illustré
Transformateur lampe - four à micro-ondes	Haut 1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Déconnecter les conducteurs.3. Mesurer la résistance (échelle de l'ohmmètre : Rx1).4. Replacer les conducteurs.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou ré tablit l'alimentation électrique.	Bobinage primaire = 40 Ω(environ)Bobinage secondaire = 0,4 Ω(environ)	R
Fusible de ligne Haut 1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Déconnecter les conducteurs.3. Mesurer la résistance.4. Replacer les conducteurs.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou rétablit l'alimentation électrique.	Normal =ContinuitéAnormal = Résistance infinie	Non illustré

Composant côté accessible méthode résultats - résistance positions des composants

Contacteur Haut Test 1 :

d'interverrouillage primaire

1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.
2. Débrancher les conducteurs sur le contacteur d'interverrouillage primaire.
3. Contrôler la continuité entre la broche commune (conducteur marron) et la broche normalement ouverte (conducteur jaune).
4. Rebrancher les conducteurs sur le contacteur d'interverrouillage primaire.
5. Reinstaller les pièces et panneaux avant de faire la mise en marche.
6. Brancher le four à micro-ondes ou rétablir l'alimentation électrique.

1. Debrancher le four à micro-ondes ou déconnecter la source de courant électrique.
2. Débrancher les conducteurs sur le contacteur d'interverrouillage primaire.
3. Effectuer un contrôle de continuité de la broche commune (conducteur marron) à la broche normalement fermée (conducteur bleu).
4. Rebrancher les conducteurs sur le contacteur d'intervenrouillage primaire.
5. Reinstaller les pièces et panneaux avant de faire la mise en marche.
6. Brancher le four à micro-ondes ou rétablir l'alimentation électrique.

Porte ouverte = Résistance infinie.

Porte fermée = Continuité.

Test 2: Porte ouverte = Continuité. Porte fermée = Résistance infinie

Composant Côté accessible Méthode Résistances – résistance Positions des composants
Contacteur d'interverrouillage secondaire	Haut 1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.	Porte ouverte = Continuité.	I
	2. Débrancher les conducteurs sur le contacteur d'interverrouillage secondaire.	Porte fermée = Résistance infinie
	3. Effectuer un contrôle de continuity de la broche commune (condueteur bleu) à la broche normalement ouverte (condueteur blanc).
	4. Rebrancher les conducteurs sur le contacteur d'interverrouillage secondaire.
	5. Réinstaller les pièces et panneaux avant de faire la mise en marche.
	6. Brancher le four à micro-ondes ou rétablier l'alimentation électrique.
Contacteur d'interverrouillage de contrôle	Haut 1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.	Porte ouverte = Continuité.	O
	2. Débrancher les conducteurs sur le contacteur d'interverrouillage de contrôle.	Porte fermée = Résistance infinie
	3. Contrôler la continuity entre la broche commune (condueteur jaune) et la broche normalement fermée (condueteur bleu).
	4. Rebrancher les conducteurs sur le contacteur d'interverrouillage de contrôle.
	5. Réinstaller les pièces et panneaux avant de faire la mise en marche.
	6. Brancher le four à micro-ondes ou rétablier l'alimentation électrique.
Lampe à halogène Haut 1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.		Normal = 3 Ω (environ)	M
		Anormal = Résistance infinie

Composant côté accessible méthode résultats - résistance positions des composants

Onduleur Haut Vérifier le câblage à l'onduleur du four à micro-ondes :1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Inspector visuèlement les 4 connecteurs sur les circuits onduleurs du four à micro-ondes (CN701, CN702, CN703, E701) pour déctector d'éventuels signes de surchauffe ou toute autre anomalie due à des fils mal branchés, un mauvais sertissage, etc.3. Réinstaller les pièces et panneaux avant de faire la mise en marche.4. Brancher le four à micro-ondes ou rétablier l'alimentation électrique.	S
Magnétron Haut 1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Déconnecter les conducteurs. Vérifier que le joint est en bon état.3. Mesurer la résistance.4. Replacer les conducteurs.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou rétablier l'alimentation électrique.	Bones du filament :Normal = <1 ΩChàssis au filament :Normal = Résistance infinieQ
Filtre de ligne Haut 1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Déconnecter les conducteurs.3. Mesurer la résistance.4. Replacer les conducteurs.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou rétablier l'alimentation électrique.	P31 à P32, P33 à P34 normal >= 300 kΩAnormal<= 100 kΩP31 à P34, P32 à P33 normal = 0 ΩAnormal>= 100 kΩD

Composant Côté accessible Méthode Résultats - résistance Positions des composants
Capteur d'humidité Haut 1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Débrancher le connecteur à 3 broches du gestionnaire du MO.3. Mesurer la résistance entre les broches 1 et 3, et entre les broches 2 et 3.4. Rebrancher le connecteur à 3 broches sur le gestionnaire du MO.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou rétablit l'alimentation électrique.	Normal = 2,8 kΩ (environ) à 77 °F +/- 10 °F (25 °C +/- 10 °C)Anormal = Résistance infinie.	E
Thermistance du magnétron1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Déconnecter les conducteurs.3. Mesurer la résistance.4. Replacement les conducteurs.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou rétablit l'alimentation électrique.	Normal = 10 kΩ (environ) à 77 °F +/- 10 °F (25 °C +/- 10 °C)Anormal = Résistance infinie.	P
Thermostat du gril Haut 1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Déconnecter les conducteurs.3. Mesurer la résistance.4. Replacement les conducteurs.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou rétablit l'alimentation électrique.	Normal = Continuité Anormal = Résistance infinie	U

Composant Côté accessible Méthode Résultats - résistance Positions des composants

Thermostat de convection	Arrière 1. Débrancher le four à micro-ondes ou déconnecter la source de courant électric.2. Déconnecter les conducteurs.3. Mesurer la résistance.4. Replacer les conducteurs.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou rétablit l'alimentation électric.	Normal = ContinuitéAnormal = Résistanceinfinie	B
Élement de cuisson au grill	Arrière 1. Débrancher le four à micro-ondes ou déconnecter la source de courant électric.2. Déconnecter les conducteurs.3. Mesurer la résistance.4. Replacer les conducteurs5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou rétablit l'alimentation électric.	Normal = 9 ΩAnormal = Résistanceinfinie	K
Élement de cuisson par convection	Arrière 1. Débrancher le four à micro-ondes ou déconnecter la source de courant électric.2. Déconnecter les conducteurs.3. Mesurer la résistance.4. Replacer les conducteurs.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou rétablit l'alimentation électric.2. Déconnecter les conducteurs.3. Mesurer la résistance.4. Replacer les conducteurs.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou rétablit l'alimentation électric.	Normal = 12 ΩAnormal = Résistanceinfinie	C
Composant Côté accessible Méthode Résultats - résistance Positions des composants
Capteur de température de la cavité	Arrière 1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Déconnecter les conducteurs.3. Mesurer la résistance.4. Replacer les conducteurs.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou rétablit l'alimentation électrique.	Normal = 230 kΩ(environ) à77 °F +/- 10 °F(25 °C +/- 10 °C)Anormal = Résistanceinfinie	T
Moteur du ventilateur de convection	Arrière 1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Déconnecter les conducteurs.3. Mesurer la résistance.4. Replacer les conducteurs.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou rétablit l'alimentation électrique.		A

Pour toute information sur les brevets, consulter le site au www.patent-listing.com

W11398798A

©2020 Tous droits réservés.

W11398798A

REMARQUE : Cette fiche contient des données techniques importantes.

A L'USAGE DU TECHNICIEN SEULEMENT, NE PAS ENLEVER OU DETRUIRE

08/20

À L'USAGE DU TECHNICIEN DE MAINTENANCE SEULEMENT
