Type de produit	Cuisinière double four avec micro-ondes supérieur
Marque	JENN-AIR
Modèle	JMW2427LM
Alimentation électrique	240 V / 120 V, 60 Hz
Type de commande	Écran tactile
Modes de cuisson	Cuisson, grill, convection, micro-ondes, maintien au chaud, levée, autonettoyage
Mode diagnostic	Oui (accès par séquence de touches)
Affichage des codes d'erreur	Oui (F1, F2, F3, F4, F5, F6, F8, F9)
Capteurs	Température cavité four, sonde de cuisson, humidité, température magnétron
Ventilateur de refroidissement	2 vitesses (haute et basse)
Éléments chauffants	Cuisson, grill, convection (four inférieur et micro-ondes)
Sécurité	Contacteurs d'interverrouillage de porte, loquet motorisé
Pièces remplaçables	Gestionnaire, onduleur, magnétron, capteurs, ventilateurs, éléments
Usage	À l'usage du technicien de maintenance (manuel technique)
Documentation	Notice PDF disponible gratuitement sur notice-facile.com

FOIRE AUX QUESTIONS - JMW2427LM JENN-AIR

Comment accéder au mode de diagnostic de la cuisinière JENN-AIR JMW2427LM ?

Appuyez sur la séquence LOWER OVEN > LOWER LIGHT > OVEN CANCEL (four inférieur > lampe inférieure > annulation du four) et répétez 2 fois. Vous pouvez aussi glisser le doigt 3 fois de gauche à droite sur les touches. Toutes les touches s'allumeront lorsque la commande passe en mode diagnostic.

Que faire si l'écran tactile ne répond pas ?

Débranchez l'appareil, attendez 10 secondes, puis rebranchez. Si le problème persiste, remplacez le tableau de commande. Consultez le manuel technique pour la procédure de remplacement.

Comment effacer les codes d'erreur ?

Accédez au mode de diagnostic, sélectionnez Error Diagnostics, puis appuyez sur Clear History. Si vous avez remplacé une carte, il n'est pas nécessaire d'effacer l'historique.

Que signifie le code d'erreur F1 E0 ?

Le code F1 E0 indique une défaillance de l'interface utilisateur du four. Vérifiez la connexion à la terre et remplacez la carte HMI-central/IU si nécessaire.

Comment vérifier la sonde de cuisson ?

Débranchez l'appareil, retirez la sonde, mesurez la résistance entre les broches P3-3 et P3-4 sur le gestionnaire. La valeur doit être d'environ 50 kΩ à 25 °C. Si elle est différente, remplacez la sonde.

Puis-je réparer le four micro-ondes moi-même ?

Non, ce manuel est destiné aux techniciens de maintenance qualifiés. Les micro-ondes présentent un risque de choc électrique et d'exposition aux micro-ondes. Seul un technicien autorisé doit effectuer les réparations.

Où se trouve le numéro de série ?

Le numéro de série peut être affiché en mode diagnostic dans System Information. Il est également indiqué sur une étiquette sur l'appareil.

Comment activer le mode Sabbat ?

Le mode Sabbat peut être activé via le menu Outils. Vérifiez qu'il n'est pas activé si vous rencontrez des problèmes de communication.

Quels sont les composants testables du four micro-ondes ?

Vous pouvez tester le magnétron, l'onduleur, les contacteurs de porte, le plateau rotatif, les thermistances, etc. Voir le tableau de test des composants dans le manuel.

Comment nettoyer le four après un autonettoyage ?

Le manuel technique ne fournit pas de détails sur le nettoyage. Référez-vous au guide d'utilisation fourni avec l'appareil.

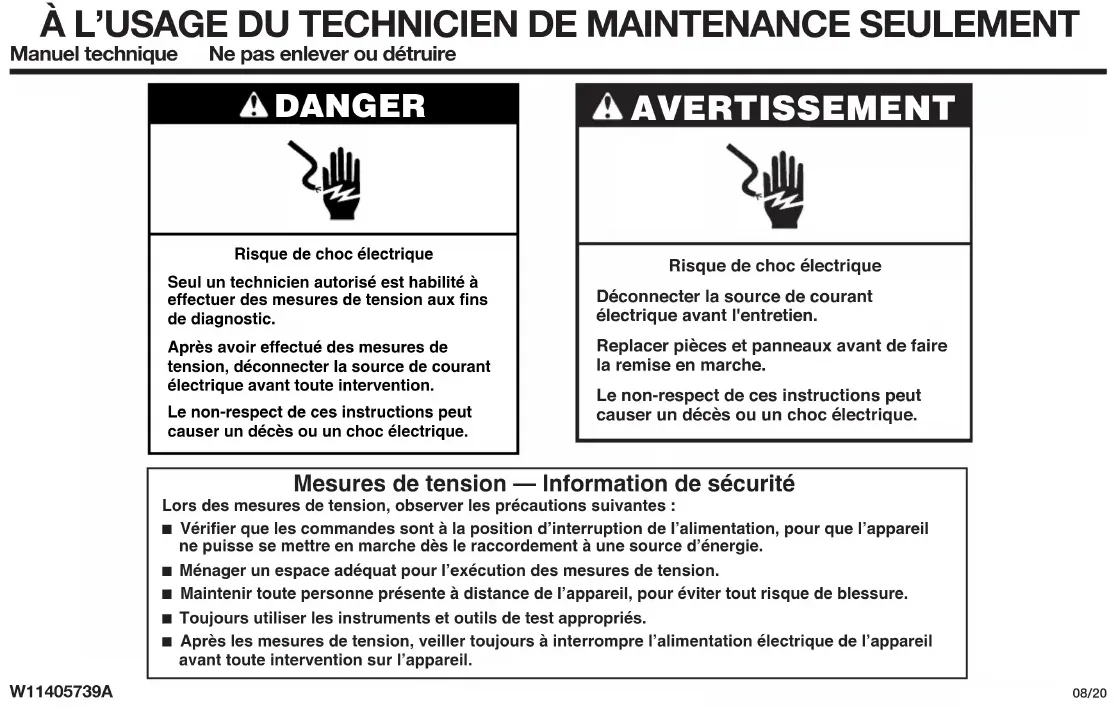

MODE D'EMPLOI JMW2427LM JENN-AIR

Manuel technique. Ne pas enlever ou détruire.

Risque de choc électrique

Seul un technicien autorisé est habilité à effectuer des mesures de tension aux fins de diagnostic.

Après avoir effectué des mesures de tension, déconnecter la source de courant électrique avant toute intervention.

Le non-respect de ces instructions peut causer un décès ou un choc électrique.

Risque de choc électrique

Déconnecter la source de courant électrique avant l'entretien.

Replacer pièces et panneaux avant de faire la remise en marche.

Le non-respect de ces instructions peut causer un décès ou un choc électrique.

Mesures de tension — information de sécurité

Lors des mesures de tension, observer les précautions suivantes :

■ Vérifier que les commandes sont à la position d'interruption de l'alimentation, pour que l'appareil ne puisse se mettre en marche dès le raccordement à une source d'énergie. ■ Ménager un espace adéquat pour l'exécution des mesures de tension. ■ Maintenir toute personne présente à distance de l'appareil, pour éviter tout risque de blessure. ■ Toujours utiliser les instruments et outils de test appropriés. ■ Après les mesures de tension, veiller toujours à interrompre l'alimentation électrique de l'appareil avant toute intervention sur l'appareil.

Important: circuits électroniques sensibles aux décharges électrostatiques

Le risque de décharge électrostatique est permanent. Une décharge électrostatique peut détruire ou détériorer les circuits électroniques de la machine. La nouvelle carte peut sembler fonctionner correctement après la réparation, mais une décharge électrostatique peut lui avoir fait subir des contraintes qui provoqueront une défaillance plus tard.

Utiliser un bracelet de décharge électrostatique. Connecter le bracelet de décharge électrostatique au point vert de raccordement à la terre ou à une surface métallique non peinte à l'intérieur de l'appareil.

-OU-

Toucher plusieurs fois de suite avec le doigt ’intérieur de l’appareil.

Avant de retirer la pièce de son emballage, placer le sachet antistatique en contact avec

- Éviter de toucher les composants électroniques ou les broches de contact ; manipuler les circuits électroniques de la machine uniquement par les bords.

■ Lors du remballage de circuits électroniques défectueux dans le sachet antistatique, observer les instructions ci-dessus.

Précautions à observer avant et DURANT les réparations pour éviter une exposition excessive à l'énergie des micro-ondes

a. Ne pas laisser fonctionner le four lorsque la porte est ouverte. b. Sur chaque four, avant d'alimenter le magnétron ou une autre source de micro-ondes, exécuter les contrôles de sécurité suivants et effectuer les réparations nécessaires:

1. Système d'interverrouillage – fonctionnement correct
2. Porte - fermeture correcte
3. Joint et surfaces de scellement (formation d'arcs, usure et autres détériorations)
4. Charnières et loquets – détérioration ou ajustement déficient (desserrage)
5. Indices de détérioration par chute ou emploi abusif

c. Avant de déclencher la production de micro-ondes pour des opérations de test ou inspection dans les compartiments de génération de micro-ondes, contrôler magnétron, guide d'ondes/canal de transmission et cavité–contrôler/vérifier alignement correct, intégrité, connexions. d. Avant de remettre le four à son propriétaire, toute défectuosité ou déficience d'ajustement de composant affectant interverrouillage, moniteur, joint de porte et génération/transmission des microondes devra être éliminée par réparation/remplacement/réglage conformément aux procédures décrites dans ce manuel. e. Avant de remettre le four à son propriétaire, effectuer un contrôle des fuites du four à micro-ondes pour vérifier la conformité aux prescriptions de la norme fédérale de performance. f. Ne pas tenter de faire fonctionner le four si le hublot de la porte est brisé.

Diagnostic

IMPORTANT : Avant de mettre sous tension le magnétron du four à micro-ondes (MO), s'assurer qu'une charge, par exemple une tasse d'eau allant aux micro-ondes, est présente dans la cavité du four à micro-ondes. Débrancher le four ou déconnecter la source de courant électrique avant d'exécuter les contrôles suivants :

■La corrosion des pièces de connexion est une cause potentielle de défaillance du fonctionnement des commandes. Inspecter les connexions et contrôler la continuité des circuits à l'aide d'un ohmmètre.

■ Exécuter tous les tests ou contrôles à l'aide d'un voltmètre ou multimètre à résistance interne de 20 000 Ω par V CC ou plus.

Contrôler toutes les connexions avant de remplacer des composants ; rechercher les conducteurs brisés ou mal branchés, les connexions mal réalisées ou les fils insuffisamment engagés dans les connecteurs. Un faisceau de câblage endommagé doit être remplacé dans son intégralité. Ne pas réparer un faisceau de câblage.

Exécuter les mesures de résistance après avoir débranché le cordon d'alimentation de la prise de courant et déconnecté les connecteurs ou le faisceau de câblage.

IMPORTANT : Ne pas remplacer le module de commande en l'absence de preuve d'une défaillance.

Pour accéder au mode de diagnostic :

Avant d'entreprendre toute action corrective, exécuter le processus décrit ci-dessous pour accéder au mode de diagnostic :

1. Accéder au mode de diagnostic en appuyant sur LOWER OVEN>LOWER LIGHT>OVEN CANCEL (four inférieur>lampe inférieure>annulation du four) – répéter 2 autres fois.

CONSEIL : Il est aussi possible de glisser le doigt 3 fois de la gauche vers la droite sur les touches.

REMARQUE : Il n'est pas nécessaire d'attendre pour une rétroaction audible ou visuelle de la commande après chaque appui sur les touches.

1. Si la commande ne passe pas en mode de diagnostic, continuer à répéter la séquence des touches à partir de l'étape 1. Toutes les touches s'allumeront lorsque la commande passe en mode de diagnostic.
2. À partir du menu de diagnostic, faire défiler la liste jusqu'à la sélection souhaitée en utilisant l'écran tactile.

Error Diagnostics (diagnostic d'erreur) : Afficher et effacer l'historique des défaillances.

Activation des composants (activation composant) : Activer manuellement chaque relais.

Sensors & Switches (capteurs et contacteurs) : Afficher les températures de la cavité du four traditionnel et le statut du contacteur de porte/loquet.

System Information (informations système) : Afficher le numéro de modèle, le numéro de série et les versions de logiciel.

Sortir Diagnostics

Procédure générale : codes d'erreur

REMARQUE : Toutes les défaillances sont mémorisées dans l'historique des défaillances. Pour vérifier si le code d'erreur est toujours présent, lancer une fonction de cuisson et patienter 1 minute.

1. Brancher le four ou reconnecter la source de courant électrique.
2. Accéder au mode de diagnostic.
3. Appuyer sur ou faire défiler la liste jusqu'à l'élément "Error Diagnostics" dans le menu de diagnostic, puis appuyer sur "OK".

1. Pour effacer les codes d'erreur, appuyer sur "Clear History" (effacer l'historique).
2. Si aucune défaillance n'est répertoriée, le message "No Error" (aucune erreur) s'affiche à l'écran.

Procédure générale : activation composant

1. Brancher le four ou reconnecter la source de courant électrique.
2. Accéder au mode de diagnostic.
3. Appuyer sur ou faire défiler la liste jusqu'à l'élément "Component Activation" (activation composant) dans le menu de diagnostic, puis appuyer sur "OK".
4. Appuyer sur les sélections suivantes pour activer/désactiver les relais correspondants.

Sélection Relais

MW Light (lampe du MO) Relais de la lampe MO
MW Turntable (plateau rotatif du MO) Relais du plateau rotatif MO
MW Cooling Fan (ventilateur de refroidissement du MO)	Relais du ventilateur de refroidissement MO
MW Grill (gril du MO) Relais de l'élément du gril MO
MW Convection Element (élément de convection du four à micro-ondes)	Relais de l'élément de convection MO
MW Convection Fan (ventilateur de convection du MO)	Relais du ventilateur de convection MO
MW Magnetron/Cooling Fan (magnétron/ventilateur de refroidissement du four à micro-ondes)	Relais du magnétron et du ventilateur de refroidissement MO
Oven Bake Element (élément de cuisson du four)	Relais de l'élément de cuisson du four
Oven Broil Element (élément de grillage du four)	Relais de l'élément de grillage du four
Oven Convection Element (élément de convection du four)	Relais de l'élément de convection du four
Oven Convection Fan (ventilateur de convection du four)	Relais du ventilateur de convection du four
Oven Cooling Fan High Speed (ventilateur de refroidissement du four - vitesse élevée)	Relais de vitesse élevée du ventilateur de refroidissement du four

Sélection Relais
Oven Cooling Fan Low Speed(ventilateur de refroidissement du four – vitesse basse)	Relais de vitesse basse du ventilateur de refroidissement du four
Lampe du four Relais de la lampe du four
Oven Door Latch Motor (moteur du loquet de porte du four)	Relais du moteur du loquet de porte du four

Procédure générale : capteurs et contacteurs

REMARQUE : Cette procédure est utile pour afficher le statut actuel des contacteurs du four et des lectures du capteur.

Affichage État

MW Door Switch (contacteur porte MO) Ouvert ou Fermé
MW Cavity Température (température cavité MO) Degrés en Celsius
Oven Door Switch (contacteur porte four) Ouvert ou Fermé
Oven Latch Switch (contacteur loquet four) Ouvert ou Fermé
Oven Cavity Température (température cavité four)	Degrés en Celsius
Oven Meat Probe Température (température de la sonde de cuisson du four)	Degrés en Celsius

1. Brancher le four ou reconnecter la source de courant électrique.
2. Accéder au mode de diagnostic.
3. Appuyer sur ou faire défiler la liste jusqu'à l'élément "Sensors & Switches" (capteurs et contacteurs) dans le menu de diagnostic, puis appuyer sur "OK".
4. Appuyer sur ou faire défiler le menu Sensors & Switches (capteurs et contacteurs) pour afficher l'état désiré.

REMARQUE : Appuyer sur "Back" pour revenir au menu de diagnostic principal.

Procédure générale : informations système

REMARQUE : Cette procédure est utile pour afficher les informations système suivantes :

Informations système Affichage
No de modèle Information sur le modèle
Numéro de série Numéro de série du produit
Numéro de série IU Numéro de série de l'interface utilisateur
numéro de série du MCA du four	Numéro de série du module de commande de l'appareil
Version IU Version logiciel d'interface utilisateur
HMI Central SW (VL HMI centrale)	Version de logiciel de carte HMI centrale
HMI Left SW (VL HMI gauche)	Version logiciel de clavier HMI gauche
HMI Left EE (EE HMI gauche)	Version EEPROM de clavier HMI gauche
HMI Right SW (VL HMI droit)	Version logiciel de clavier HMI droit
HMI Right EE (EE HMI droit)	Version EEPROM de clavier HMI droit
Version noyau Version de logiciel de carte HMI centrale
Appuyer sur la version de calibrage	Version logiciel ACL/écran tactile FPC récursion terminale
Database Version (version de la base de données)	Structure de la base de données de carte HMI centrale
Audio Version (version audio)	Version de logiciel de carte HMI centrale
Oven ACU SW (version de logiciel MCA du four)	Version logiciel du module de commande du four
MWO ACU SW (version de logiciel du module de commande du four à micro-ondes)	Version de logiciel du module de commande du four à micro-ondes
Entrées de diagnostic	Nombre de fois où le menu de diagnostic a été ouvert.

1. Brancher le four ou reconnecter la source de courant électrique.
2. Accéder au mode de diagnostic.
3. Appuyer sur ou faire défiler la liste jusqu'à l'élément "System Information" (informations du système) dans le menu de diagnostic, puis appuyer sur "OK".
4. Appuyer sur ou faire défiler le menu System Information (informations système) pour afficher l'état désiré.

REMARQUE : Appuyer sur "Back" pour revenir au menu de diagnostic principal.

Procédure générale : sélection du modèle

REMARQUE : Lorsqu'une nouvelle interface utilisateur (IU) est installée, une demande de sélection du numéro de modèle s'affiche à l'écran dès la mise sous tension. Pour changer le numéro de modèle sur l'interface utilisateur existante, suivre les étapes ci-dessous.

1. Brancher le four ou reconnecter la source de courant électrique.
2. Accéder au mode de diagnostic.
3. Appuyer sur ou faire défiler la liste jusqu'à l'élément System Information (informations du système) dans le menu de diagnostic, puis appuyer sur "OK".
4. Appuyer sur ou faire défiler la liste jusqu'à l'élément "Model Number" (numéro de modèle), puis appuyer sur "OK".
5. Appuyer sur ou faire défiler la liste jusqu'au numéro de modèle correct dans la liste, puis appuyer sur "Select" (sélectionner).

Codes de défaillance/d'erreur présentés sur l'afficheur

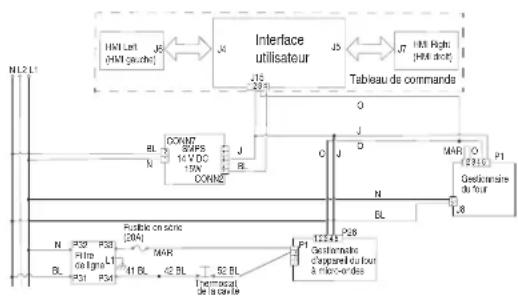

Pas d'affichage – panneau de commande vide Alimentation à découpage (SMPS), interface utilisateur (UI)

ACTION corrective suggérée

REMARQUE : Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer).

1. Débrancher le four ou couper l'alimentation électrique.
2. Retirer le couvercle en plastique de l'interface utilisateur UI. Vérifier la connexion de l'afficheur à l'interface utilisateur.
3. Vérifier le câblage entre la ligne principale et l'alimentation à découpage SMPS (CONN 7).

1. Vérifier la connexion entre le faisceau de câblage et l'interface utilisateur UI (J15).
2. Vérifier que la tension d'entrée entre J15-2 (TERRE) et J15-4 (14 V CC) sur l'UI est correcte en procédant aux étapes suivantes.
3. Connecter l'appareil de mesure de tension entre J15-2 et J15-4 sur l'IU.
4. Brancher le four ou reconnecter la source de courant électrique.
5. Mesurer la tension et confirmer que la tension affichée est bien de 14 V CC. Si la tension est correcte, débrancher le four ou déconnecter la source de courant électrique et passer à l'étape 13. Si la tension n'est pas correcte, passer à l'étape 9.
6. Débrancher le four ou couper l'alimentation électrique. Remplacer l'alimentation SMPS.
7. Réinstaller les pièces et panneaux avant de faire la mise en marche.
8. Brancher le four ou reconnecter la source de courant électrique.
9. Contrôler l'affichage de la carte de commande. Si l'affichage reste vierge, débrancher le four ou déconnecter la source de courant électrique.
10. HMI-central/carte IU.
11. Réinstaller les pièces et panneaux avant de faire la mise en marche.
12. Brancher le four ou reconnecter la source de courant électrique. Si l'interface utilisateur a été remplacée, suivre les instructions à l'écran pour sélectionner le numéro de modèle.
13. Vérifier que le fonctionnement est normal. Si le problème persiste, remplacer le tableau de commande et répéter les étapes 14 à 16.

L'interface utilisateur ne répond pas au touché

Tableau de commande

ACTION corrective suggérée

REMARQUE : Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer).

1. Accéder au menu de diagnostic, puis appuyer sur POWER (mise sous tension).
2. Pour réinitialiser la calibration de l'écran tactile : débrancher le four ou couper l'alimentation électrique, attendre 10 secondes, puis rebrancher le four ou reconnecter la source de courant électrique. S'il n'y a toujours pas de réponse, passer à l'étape 3.
3. Débrancher le four ou couper l'alimentation électrique.
4. Remplacer le tableau de commande.
5. Réinstaller les pièces et panneaux avant de faire la mise en marche.
6. Brancher le four ou reconnecter la source de courant électrique.
7. Vérifier que le fonctionnement est normal.

Aucun volume sonore Haut-parleur et tableau de commande

ACTION corrective suggérée

REMARQUE : Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer).

1. Vérifier que le volume sonore est activé. Appuyer sur le menu Outils, puis faire défiler la liste jusqu'au menu Son. Confirmer l'appui sur la touche Minuterie et sonnerie, et que les actions de marche ou arrêt sont activées et réglées au volume souhaité.
2. Débrancher le four ou couper l'alimentation électrique.
3. Confirmer que le haut-parleur est bien branché à la broche J8 de la carte de circuits HMI-Central/IU à J8. Si le haut-parleur est bien branché, passer à l'étape 4. Si le branchement du haut-parleur est lâche, le rebrancher et passer à l'étape 5.

1. Remplacer le haut-parleur.
2. Réinstaller les pièces et panneaux avant de faire la mise en marche.
3. Brancher le four ou reconnecter la source de courant électrique.
4. Confirmer le fonctionnement du haut-parleur. Si le problème persiste, débrancher le four ou couper l'alimentation électrique, remplacer le tableau de commande, et répéter les étapes 5 à 7.

Défaillance ERREUR défaillance probable

F1 interne E0 Défaillance de l'interface utilisateur du four

ACTION corrective suggérée

REMARQUE : Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer).

MÉTHODE : Avant de poursuivre, vérifier le code d'erreur en entrant le mode de diagnostic et sélectionnant "Error Diagnostics" (diagnostic d'erreur).

REMARQUE : Si d'autres codes d'erreur sont stockés, s'occuper d'abord de ces autres codes d'erreur.

1. Débrancher le four ou couper l'alimentation électrique.
2. Confirmer que le tableau de commande est relié à la terre par le châssis du four. Si tel est le cas, passer à l'étape 6. Dans le cas contraire, réparer la liaison.
3. Réinstaller les pièces et panneaux avant de faire la mise en marche.
4. Brancher le four ou reconnecter la source de courant électrique, puis arrêter et remettre sous tension.
5. Si l'erreur est toujours présente, débrancher le four ou déconnecter la source de courant électrique.
6. HMI-central/carte IU
7. Réinstaller les pièces et panneaux avant de faire la mise en marche.
8. Brancher le four ou reconnecter la source de courant électrique, puis arrêter et remettre sous tension.
9. Si l'erreur persiste après que la carte HMI-central/IU a été remplacée, débrancher le four ou couper l'alimentation électrique et remplacer le tableau de commande.
10. Réinstaller les pièces et panneaux avant de faire la mise en marche.
11. Brancher le four ou reconnecter la source de courant électrique. Suivre les messages à l'écran pour la sélection du modèle.
12. Vérifier que le fonctionnement est normal. Accéder au mode de diagnostic, sélectionner "Error Diagnostics" (diagnostic d'erreur) et effacer l'historique. Si le panneau de commande a été remplacé, il n'est pas nécessaire d'effacer l'historique des erreurs.

Défaillance ERREUR défaillance probable

F1 E1 Erreur du module de commande interne du four

ACTION corrective suggérée

REMARQUE : Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer).

MÉTHODE : Avant de poursuivre, vérifier le code d'erreur en entrant le mode de diagnostic et sélectionnant "Error Diagnostics" (diagnostic d'erreur).

REMARQUE : Si d'autres codes d'erreur sont stockés, s'occuper d'abord de ces autres codes d'erreur.

1. Débrancher le four ou couper l'alimentation électrique.
2. Remplacer le gestionnaire de l'appareil Copernicus.
3. Réinstaller les pièces et panneaux avant de faire la mise en marche.
4. Brancher le four ou reconnecter la source de courant électrique.
5. Si l'erreur persiste après le remplacement du gestionnaire de l'appareil Copernicus, débrancher le four ou déconnecter la source de courant électrique, puis passer à l'étape 6. Si tel n'est pas le cas, passer à l'étape 9.
6. Remplacer le tableau de commande.
7. Réinstaller les pièces et panneaux avant de faire la mise en marche.
8. Brancher le four ou reconnecter la source de courant électrique.
9. Suivre les instructions à l'écran pour sélectionner le numéro de modèle
10. Vérifier que le fonctionnement est normal. Accéder au mode de diagnostic, sélectionner "Error Diagnostics" (diagnostic d'erreur) et effacer l'historique. Si le panneau de commande a été remplacé, il n'est pas nécessaire d'effacer l'historique des erreurs.

Défaillance ERREUR défaillance probable

F1 E4 Erreur du relais 4903 du four à micro-ondes

ACTION corrective suggérée

REMARQUE : Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer). Après la mise sous tension, s'assurer qu'une charge, par exemple une tasse d'eau allant aux micro-ondes, est présente dans la cavité du four à micro-ondes et démarrer une fonction de cuisson. Attendre 1 minute avant de vérifier que la défaillance se reproduit.

1. Vérifier que le contacteur de porte fonctionne correctement : lorsque la porte est ouverte, la lampe du four à micro-ondes est allumée, et lorsqu'elle est fermée, la lampe est éteinte.
2. Débrancher le four ou couper l'alimentation électrique.
3. Vérifier les éléments suivants sur le gestionnaire du four à micro-ondes :

a. Connexions vers le relais 4903

Fusible en série (20A) MAR 1 Contacteur d'interverrouillage primaire 4 Relais du micro-ondes 4903 BL Onduleur CN702

b. Vérifier si le relais 4903 est court-circuité. Si tel est le cas, passer à l'étape 7.

1. Réinstaller les pièces et panneaux avant de faire la mise en marche.
2. Brancher le four ou reconnecter la source de courant électrique.
3. Pour vérifier si le code d'erreur est toujours présent, s'assurer qu'une charge, par exemple une tasse d'eau allant aux micro-ondes, est présente dans la cavité du four à micro-ondes et démarrer une fonction de cuisson dans le four à micro-ondes. Patienter 1 minute pour vérifier si la défaillance se produit. Si l'erreur persiste, passer à l'étape 7. Si tel n'est pas le cas, passer à l'étape 10.
4. Débrancher le four ou déconnecter la source de courant électrique et remplacer le gestionnaire du four à micro-ondes.
5. Réinstaller les pièces et panneaux avant de faire la mise en marche.
6. Brancher le four ou reconnecter la source de courant électrique.
7. Vérifier que le fonctionnement est normal. Accéder au menu de diagnostic, sélectionner Error Diagnostics (diagnostic d'erreur) et effacer l'historique.

Défaillance ERREUR défaillance probable

F1 E5 Erreur de l'onduleur du four à micro-ondes

ACTION corrective suggérée

REMARQUE : Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer). Après la mise sous tension, s'assurer qu'une charge, par exemple une tasse d'eau allant aux micro-ondes, est présente dans la cavité du four à micro-ondes et démarrer une fonction de cuisson. Attendre 1 minute avant de vérifier que la défaillance se reproduit.

1. Vérifier que le contacteur de porte fonctionne correctement : lorsque la porte est ouverte, la lampe du four à micro-ondes est allumée, et lorsqu'elle est fermée, la lampe est éteinte.
2. Débrancher le four ou couper l'alimentation électrique.
3. Vérifier les éléments suivants sur le gestionnaire du four à micro-ondes :

a. Relais 4903

b. Connecteur P8

P8 123 CN701 Vers relais MO 4903 BL CN702 P355 BL CN703 E701 P354 R R JTERPRE Magnétron

1. Vérifier les connexions suivantes sur le circuit onduleur :

a. CN701 b. CN702 c. CN703

1. Si la porte fonctionne correctement et toutes les connexions sont correctes, remplacer le circuit onduleur du four à micro-ondes.
2. Réinstaller les pièces et panneaux avant de faire la mise en marche.
3. Brancher le four ou reconnecter la source de courant électrique.
4. Pour vérifier si le code d'erreur est toujours présent, s'assurer qu'une charge, par exemple une tasse d'eau allant aux micro-ondes, est présente dans la cavité du four à micro-ondes et démarrer une fonction de cuisson dans le four à micro-ondes. Patienter 1 minute pour vérifier si la défaillance se produit. Si l'erreur persiste, passer à l'étape 9. Si tel n'est pas le cas, passer à l'étape 17.
5. Débrancher le four ou couper l'alimentation électrique.
6. Remplacer le magnétron.
7. Réinstaller les pièces et panneaux avant de faire la mise en marche.
8. Brancher le four ou reconnecter la source de courant électrique.
9. Pour vérifier si le code d'erreur est toujours présent, s'assurer qu'une charge, par exemple une tasse d'eau allant aux micro-ondes, est présente dans la cavité du four à micro-ondes et démarrer une fonction de cuisson dans le four à micro-ondes. Patienter 1 minute pour vérifier si la défaillance se produit. Si l'erreur persiste, passer à l'étape 14. Si tel n'est pas le cas, passer à l'étape 17.
10. Débrancher le four ou déconnecter la source de courant électrique et remplacer le module de commande du four à micro-ondes.
11. Réinstaller les pièces et panneaux avant de faire la mise en marche.
12. Brancher le four ou reconnecter la source de courant électrique.
13. Vérifier que le fonctionnement est normal. Accéder au menu de diagnostic, sélectionner Error Diagnostics (diagnostic d'erreur) et effacer l'historique.

Défaillance ERREUR défaillance probable

F1 E6 Erreur de génération des micro-ondes

ACTION corrective suggérée

REMARQUE : Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer). Après la mise sous tension, s'assurer qu'une charge, par exemple une tasse d'eau allant aux micro-ondes, est présente dans la cavité du four à micro-ondes et démarrer une fonction de cuisson. Attendre 1 minute avant de vérifier que la défaillance se reproduit.

1. Vérifier que le contacteur de porte fonctionne correctement : lorsque la porte est ouverte, la lampe du four à micro-ondes est allumée, et lorsqu'elle est fermée, la lampe est éteinte.
2. Débrancher le four ou couper l'alimentation électrique.
3. Vérifier les éléments suivants sur le gestionnaire du four à micro-ondes : a. Relais 4903

Fusible en série (20A) MAR 1 4 Contacteur d'interverrouillage primaire Relats du micro-ondes 4903 BL Onduleur GN712

1. Si la porte fonctionne correctement et que toutes les connexions sont correctes, remplacer le magnétron.
2. Réinstaller les pièces et panneaux avant de faire la mise en marche.
3. Brancher le four ou reconnecter la source de courant électrique.
4. Pour vérifier si le code d'erreur est toujours présent, s'assurer qu'une charge, par exemple une tasse d'eau allant aux micro-ondes, est présente dans la cavité du four à micro-ondes et démarrer une fonction de cuisson dans le four à micro-ondes. Patienter 1 minute pour vérifier si la défaillance se produit. Si l'erreur persiste, passer à l'étape 8. Si tel n'est pas le cas, passer à l'étape 16.
5. Débrancher le four ou déconnecter la source de courant électrique et remplacer le circuit onduleur.
6. Réinstaller les pièces et panneaux avant de faire la mise en marche.
7. Brancher le four ou reconnecter la source de courant électrique.

1. Pour vérifier si le code d'erreur est toujours présent, s'assurer qu'une charge, par exemple une tasse d'eau allant aux micro-ondes, est présente dans la cavité du four à micro-ondes et démarrer une fonction de cuisson dans le four à micro-ondes. Patienter 1 minute pour vérifier si la défaillance se produit. Si l'erreur persiste, passer à l'étape 12. Si tel n'est pas le cas, passer à l'étape 16.
2. Débrancher le four ou couper l'alimentation électrique.
3. Remplacer le MCA du four à micro-ondes.
4. Réinstaller les pièces et panneaux avant de faire la mise en marche.
5. Brancher le four ou reconnecter la source de courant électrique.
6. Vérifier que le fonctionnement est normal. Accéder au menu de diagnostic, sélectionner Error Diagnostics (diagnostic d'erreur) et effacer l'historique.

DÉFAILLANCE ERREUR DÉFAILLANCE PROBABLE

Touche F2	E0 Clavier déconnecté
	E1 Touche bloquée/court-circuitée

ACTION corrective suggérée

REMARQUE : Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer).

MÉTHODE : Avant de poursuivre, vérifier le code d'erreur en entrant le mode de diagnostic et sélectionnant "Error Diagnostics" (diagnostic d'erreur).

1. Débrancher le four ou couper l'alimentation électrique.
2. Vérifier que les connecteurs J4, J5, J6 et J7 sont fermement connectés. Si ce n'est pas le cas, passer à l'étape 3. Si tel est le cas, passer à l'étape 6.

1. Reconnecter les connecteurs lâches.
2. Réinstaller les pièces et panneaux avant de faire la mise en marche.
3. Brancher le four ou reconnecter la source de courant électrique. Si la défaillance a disparu, passer à l'étape 9. Si l'erreur persiste, débrancher le four ou déconnecter la source de courant électrique.
4. Remplacer le tableau de commande
5. Réinstaller les pièces et panneaux avant de faire la mise en marche.
6. Suivre les instructions à l'écran pour sélectionner le numéro de modèle.
7. Vérifier que le fonctionnement est normal. Accéder au menu de diagnostic, sélectionner "Error Diagnostics" (diagnostic d'erreur) et effacer l'historique. Si le panneau de commande a été remplacé, il n'est pas nécessaire d'effacer l'historique des erreurs.

DÉFAILLANCE ERREUR DÉFAILLANCE PROBABLE

Capteur F3 E0

Capteur du four principal ouvert ou court-circuité

ACTION corrective suggérée

REMARQUE : Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer).

MÉTHODE : Avant de poursuivre, vérifier le code d'erreur en entrant le mode de diagnostic et sélectionnant "Error Diagnostics" (diagnostic d'erreur).

1. Débrancher le four ou couper l'alimentation électrique.
2. Débrancher le connecteur P3 du gestionnaire du four et mesurer la résistance du capteur entre P3-1 et P3-2. La mesure doit être entre 1 000 Ω et 1 200 Ω à 77 °F (25 °C). Vérifier que le capteur n'est pas court-circuité à la masse. Si les contrôles sur le capteur ne sont pas corrects, le remplacer et effectuer de nouveau les contrôles.

Capacéur Étou structure 3/4 V V 1 2 3 0 6 5 2 8 10 P9 Gestionnaire de l'appareil Copernicus

1. Réassembler les pièces et panneaux et brancher le four ou reconnecter la source de courant électrique.
2. Entrer le mode de diagnostic et sélectionner "Sensors & Switches" (capteurs et contacteurs) pour vérifier si la température indiquée sur l'afficheur de température de la cavité du four est correcte (température ambiante). Si tel est le cas, passer à l'étape 8. Sinon, débrancher le four ou déconnecter la source de courant électrique.

REMARQUE : Sur l'écran de l'état, l'unité de mesure est en Celsius.

1. Remplacer le gestionnaire de l'appareil Copernicus.
2. Réinstaller les pièces et panneaux avant de faire la mise en marche.
3. Brancher le four ou reconnecter la source de courant électrique.
4. Vérifier que le fonctionnement est normal. Accéder au mode de diagnostic, sélectionner "Error Diagnostics" (diagnostic d'erreur) et effacer l'historique.

DÉFAILLANCE ERREUR DÉFAILLANCE PROBABLE

Capteur F3 E3

Sonde de cuisson ou prise de connecteur de sonde de cuisson court-circuitée

ACTION corrective suggérée

REMARQUE : Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer).

MÉTHODE : Avant de poursuivre, vérifier le code d'erreur en entrant le mode de diagnostic et sélectionnant "Error Diagnostics" (diagnostic d'erreur).

1. Débrancher le four ou couper l'alimentation électrique.
2. Retirer la sonde de cuisson à viande si celle-ci est connectée.
3. Débrancher le connecteur P3 du gestionnaire de l'appareil Copernicus.

1. Vérifier la continuité de la prise des câblages entre P3-3 et P3-4. Si elle indique 0 Ω, remplacer la prise et passer à l'étape 5. Si elle n'indique pas 0 Ω, la prise fonctionne correctement. Passer à l'étape 5.
2. Brancher la sonde de cuisson et vérifier si elle est ouverte ou court-circuitée vers la terre. Si les contrôles sur la sonde de cuisson ne sont pas corrects, remplacer la sonde de cuisson. À 77 °F (25 °C), la valeur attendue doit être d'environ 50 kΩ. Si les contrôles sont corrects, remplacer le gestionnaire de l'appareil Copernicus.
3. Réinstaller les pièces et panneaux avant de faire la mise en marche.
4. Brancher le four ou reconnecter la source de courant électrique.
5. Vérifier que le fonctionnement est normal. Accéder au mode de diagnostic, sélectionner "Error Diagnostics" (diagnostic d'erreur) et effacer l'historique. Vérifier la lecture de la sonde à viande en entrant le mode de diagnostic et sélectionnant Sensors & Switches (capteurs et contacteurs). La sonde à viande devrait détecter la température ambiante.

DÉFAILLANCE ERREUR DÉFAILLANCE PROBABLE

F4 E1

Erreur du capteur de température de la cavité du four à micro-ondes

ACTION corrective suggérée

REMARQUE : Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer). Après la mise sous tension, s'assurer qu'une charge, par exemple une tasse d'eau allant aux micro-ondes, est présente dans la cavité du four à micro-ondes et démarrer une fonction de cuisson qui utilise un capteur de température, telle qu'un programme Convect (convection). Attendre 1 minute avant de vérifier que la défaillance se reproduit.

1. Débrancher le four ou couper l'alimentation électrique.
2. Vérifier que le connecteur P22 du gestionnaire du four à micro-ondes est fermement connecté. Si tel est le cas, passer à l'étape 3. Dans le cas contraire, l'engager fermement et passer à l'étape 5.

Thermistance de la cavité Gestionnaire d'appareil du four à micro-ondes P22

1. Débrancher le connecteur P22 du gestionnaire du four à micro-ondes et mesurer la résistance de la thermistance. Elle doit valoir environ 230 kΩ à 77 °F ± 10 °F (25 °C ± 10 °C).
2. Vérifier que la thermistance n'est pas court-circuitée à la masse. Si les contrôles de la thermistance ne sont pas corrects, la remplacer. Si le contrôle de la thermistance est correct, remplacer le gestionnaire du four à micro-ondes.
3. Réinstaller les pièces et panneaux avant de faire la mise en marche.
4. Brancher le four ou reconnecter la source de courant électrique.
5. Vérifier que le fonctionnement est normal. Accéder au menu de diagnostic, sélectionner "Error Diagnostics" (diagnostic d'erreur) et effacer l'historique.

DÉFAILLANCE ERREUR DÉFAILLANCE PROBABLE

F4 E2

Erreur du capteur de température du magnétron

ACTION corrective suggérée

REMARQUE : Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer). Après la mise sous tension, s'assurer qu'une charge, par exemple une tasse d'eau allant aux micro-ondes, est présente dans la cavité du four à micro-ondes et démarrer une fonction de cuisson. Attendre 1 minute avant de vérifier que la défaillance se reproduit.

1. Débrancher le four ou couper l'alimentation électrique.
2. Vérifier que le connecteur P21 du gestionnaire du four à micro-ondes est fermement connecté. Si tel est le cas, passer à l'étape 3. Dans le cas contraire, l'engager fermement et passer à l'étape 5.

Thermistance du magnétron P21 Gestionnaire d'appareil du four à micro-ondes

1. Débrancher le connecteur P21 du gestionnaire du four à micro-ondes et mesurer la résistance de la thermistance. Elle doit valoir environ 10 kΩ à 77 °F ± 10 °F (25 °C ± 10 °C).
2. Vérifier que la thermistance n'est pas court-circuitée à la masse. Si les contrôles de la thermistance ne sont pas corrects, la remplacer. Si le contrôle de la thermistance est correct, remplacer le gestionnaire du four à micro-ondes.
3. Réinstaller les pièces et panneaux avant de faire la mise en marche.
4. Brancher le four ou reconnecter la source de courant électrique.
5. Vérifier que le fonctionnement est normal. Accéder au menu de diagnostic, sélectionner "Error Diagnostics" (diagnostic d'erreur) et effacer l'historique.

Défaillance ERREUR défaillance probable

Entrées F4 E4

Erreur du capteur d'humidité du four à microondes

ACTION corrective suggérée

REMARQUE : Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer). Après la mise sous tension, s'assurer qu'une charge, par exemple une tasse d'eau allant aux micro-ondes, est présente dans la cavité du four à micro-ondes et démarrer une fonction de cuisson qui utilise un capteur d'humidité, telle qu'un programme Steam (vapeur). Attendre 1 minute avant de vérifier que la défaillance se reproduit.

1. Débrancher le four ou couper l'alimentation électrique.
2. Vérifier que le connecteur P23 du gestionnaire du four à micro-ondes est fermement connecté. Si tel est le cas, passer à l'étape 3. Dans le cas contraire, l'engager fermement et passer à l'étape 5.

Capteur dÉhumidite 1600 P23 Gestionnaire dÉappareil du four à micro-ondes

1. Débrancher le connecteur P23 du gestionnaire du four à micro-ondes et mesurer la résistance du capteur :

Entre les broches 3 et 1. Elle doit valoir environ 2 800 Ω à 77 °F ± 10 °F (25 °C ± 10 °C).

Entre les broches 3 et 2. Elle doit valoir environ 2 800 Ω à 77 °F ± 10 °F (25 °C ± 10 °C).

1. Vérifier que le capteur n'est pas court-circuité à la masse. Si les contrôles du capteur ne sont pas corrects, le remplacer. Si les contrôles du capteur sont corrects, remplacer le gestionnaire du four à micro-ondes.
2. Réinstaller les pièces et panneaux avant de faire la mise en marche.
3. Brancher le four ou reconnecter la source de courant électrique.
4. Vérifier que le fonctionnement est normal. Accéder au menu de diagnostic, sélectionner "Error Diagnostics" (diagnostic d'erreur) et effacer l'historique.

Défaillance ERREUR défaillance probable

F4 E8 Surchauffe de l'onduleur

ACTION corrective suggérée

REMARQUE : Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer). Après la mise sous tension, s'assurer qu'une charge, par exemple une tasse d'eau allant aux micro-ondes, est présente dans la cavité du four à micro-ondes et démarrer une fonction de cuisson. Attendre 1 minute avant de vérifier que la défaillance se reproduit.

1. Débrancher le four ou couper l'alimentation électrique.
2. Vérifier ce qui suit :

a. Connexion du ventilateur de refroidissement pour tout connecteur mal branché. b. Installation du four ; assurez-vous également qu'il n'y ait aucune obstruction d'air.

1. Réinstaller les pièces et panneaux avant de faire la mise en marche.
2. Brancher le four ou reconnecter la source de courant électrique.
3. Pour vérifier si le ventilateur de refroidissement est installé, s'assurer qu'une charge, par exemple une tasse d'eau allant aux micro-ondes, est présente dans la cavité du four à micro-ondes et démarrer une fonction de cuisson dans le four à micro-ondes. S'assurer que le ventilateur fonctionne. Si ce n'est pas le cas, débrancher le four ou déconnecter la source de courant électrique, remplacer le ventilateur et passer à l'étape 8. Sinon, passer à l'étape 6.
4. Débrancher le four ou déconnecter la source de courant électrique.
5. Remplacer le circuit de l'onduleur.
6. Réinstaller les pièces et panneaux avant de faire la mise en marche.
7. Brancher le four ou reconnecter la source de courant électrique.
8. Vérifier que le fonctionnement est normal. Accéder au menu de diagnostic, sélectionner "Error Diagnostics" (diagnostic d'erreur) et effacer l'historique.

Défaillance ERREUR défaillance probable

F4 E9 Surchauffe de l'onduleur et du magnétron

ACTION corrective suggérée

REMARQUE : Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer). Après la mise sous tension, s'assurer qu'une charge, par exemple une tasse d'eau allant aux micro-ondes, est présente dans la cavité du four à micro-ondes et démarrer une fonction de cuisson. Attendre 1 minute avant de vérifier que la défaillance se reproduit.

1. Débrancher le four ou couper l'alimentation électrique.
2. Vérifier ce qui suit :

a. Connexion du ventilateur de refroidissement pour tout connecteur mal branché. b. Installation du four ; assurez-vous également qu'il n'y ait aucune obstruction d'air.

1. Réinstaller les pièces et panneaux avant de faire la mise en marche.
2. Brancher le four ou reconnecter la source de courant électrique.
3. Pour vérifier si le ventilateur de refroidissement est installé, s'assurer qu'une charge, par exemple une tasse d'eau allant aux micro-ondes, est présente dans la cavité du four à micro-ondes et démarrer une fonction de cuisson dans le four à micro-ondes. S'assurer que le ventilateur fonctionne. Si ce n'est pas le cas, débrancher le four ou déconnecter la source de courant électrique, remplacer le ventilateur et passer à l'étape 8. Sinon, passer à l'étape 6.
4. Débrancher le four ou couper l'alimentation électrique.
5. Remplacer le magnétron et le circuit de l'onduleur.
6. Réinstaller les pièces et panneaux avant de faire la mise en marche.
7. Brancher le four ou reconnecter la source de courant électrique.
8. Vérifier que le fonctionnement est normal. Accéder au menu de diagnostic, sélectionner "Error Diagnostics" (diagnostic d'erreur) et effacer l'historique.

Défaillance ERREUR défaillance probable

Entrées F5 E0

Non-concordance entre les contacteurs de la porte et du loquet

ACTION corrective suggérée

REMARQUE : Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer).

MÉTHODE : Avant de poursuivre, vérifier le code d'erreur en entrant le mode de diagnostic et sélectionnant "Error Diagnostics" (diagnostic d'erreur).

1. Accéder au menu de diagnostic et sélectionner Component Activation (activation composant). Appuyer sur ou faire défiler la liste jusqu'à l'élément "Door Latch Motor" (loquet de porte motorisé), puis appuyer sur "OK". Appuyer sur "Latch Door" (loquet de porte). Patienter au moins 15 secondes, puis vérifier si l'état du loquet change à l'écran. Si l'état ne change pas, débrancher le four ou déconnecter la source de courant électrique et passer à l'étape 2. Si l'état change, débrancher le four ou déconnecter la source de courant électrique et passer à l'étape 5.
2. Si le four ne se déverrouille pas, débrancher le connecteur P3 et contrôler la continuité (sur le fil du loquet) entre P3-5 et P3-7.

1. Débrancher le connecteur J8 du gestionnaire de l'appareil Copernicus.
2. Mesurer la résistance entre les connecteurs J8-2 et P5-1. Elle doit être comprise entre 500 Ω et 3 000 Ω à 77 °F (25 °C).

Gestionnaire de l'apparell Copernicus J M Moleur ou loque de pele N 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

1. Si la mesure de résistance est en dehors de l'intervalle, remplacer le loquet de portes concerné. Vérifier que l'erreur a disparu.
2. Réassembler l'ensemble des pièces et panneaux.
3. Brancher le four ou reconnecter la source de courant électrique.
4. Accéder au menu de diagnostic et sélectionner Component Activation (activation composant). Vérifier l'état de la porte à l'écran en ouvrant et en fermant la porte du four.
5. Si l'état ne change pas, débrancher le four ou déconnecter la source de courant électrique.
6. Vérifier la continuité entre les broches P3-5 et P3-6 avec la porte ouverte et fermée. Porte ouverte = Résistance infinie. Porte fermée = Résistance nulle.
7. Si la continuité est incorrecte, remplacer le loquet de porte. Si tous les contrôles étaient corrects, remplacer le gestionnaire de l'appareil Copernicus.
8. Réinstaller les pièces et panneaux avant de faire la mise en marche.
9. Brancher le four ou reconnecter la source de courant électrique.
10. Vérifier que le fonctionnement est normal. Accéder au menu de diagnostic, sélectionner "Error Diagnostics" (diagnostic d'erreur) et effacer l'historique.

Défaillance ERREUR défaillance probable

Entrées F5 E1 Loquet inopérant

ACTION corrective suggérée

REMARQUE : Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer).

MÉTHODE : Avant de poursuivre, vérifier le code d'erreur en entrant le mode de diagnostic et sélectionnant "Error Diagnostics" (diagnostic d'erreur).

1. Accéder au menu de diagnostic et sélectionner Component Activation (activation composant). Appuyer sur ou faire défiler la liste jusqu'à l'élément "Door Latch Motor" (loquet de porte motorisé), puis appuyer sur "OK". Appuyer sur "Latch Door" (loquet de porte). Patienter au moins 15 secondes, puis vérifier si l'état du loquet change à l'écran. Si l'état ne change pas, passer à l'étape 2. Si le statut change, débrancher le four ou couper l'alimentation électrique, remplacer le gestionnaire de l'appareil Copernicus et passer à l'étape 6.
2. Si l'état du loquet à l'écran est "ouvert", débrancher le four ou déconnecter la source de courant électrique et vérifier si la connexion du faisceau est défectueuse entre le contacteur du loquet motorisé et P3-5 et P3-7.

Mécur de contactant du boqueil MAH ON Gestionnaire de l'appareil Copernicus

1. Débrancher le connecteur J8 du gestionnaire de l'appareil Copernicus.

1. Mesurer la résistance entre les connecteurs J8-2 et P5-1. Elle doit être comprise entre 500 Ω et 3 000 Ω à 77 °F (25 °C).

Gestionnaire de l'appareil Copernicus J M BL Motor du liquid du point N 1 2 3 4 5 6 7 8 F5 F6 J8 1 2 BL

1. Si la mesure de résistance est en dehors de l'intervalle, remplacer le loquet de porte. Vérifier que l'erreur a disparu. Si tous les contrôles étaient corrects, remplacer le gestionnaire de l'appareil Copernicus.
2. Réinstaller les pièces et panneaux avant de faire la mise en marche.
3. Brancher le four ou reconnecter la source de courant électrique.
4. Vérifier que le fonctionnement est normal. Accéder au menu de diagnostic, sélectionner "Error Diagnostics" (diagnostic d'erreur) et effacer l'historique.

DÉFAILLANCE ERREUR DÉFAILLANCE PROBABLE

F6	E0	Interface utilisateur du four – perte de communication
	E6 Gestionnaire du four – perte de communication

ACTION corrective suggérée

REMARQUE : Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer).

MÉTHODE : Avant de poursuivre, vérifier le code d'erreur en entrant le mode de diagnostic et sélectionnant "Error Diagnostics" (diagnostic d'erreur).

1. Débrancher le four ou couper l'alimentation électrique.
2. Vérifier la continuité des câblages entre P1-4 et J15-3, puis P1-5 et J15-2.
3. Vérifier la continuité entre les broches P1-1 et P1-2.
4. Si tous les contrôles sont corrects, remplacer le gestionnaire de l'appareil Copernicus.

1. Réinstaller les pièces et panneaux avant de faire la mise en marche.
2. Brancher le four ou reconnecter la source de courant électrique.
3. Si l'erreur se reproduit, débrancher le four ou déconnecter la source de courant électrique.
4. Remplacer la carte HMI-central/IU.
5. Réinstaller les pièces et panneaux avant de faire la mise en marche.
6. Brancher le four ou reconnecter la source de courant électrique.
7. Suivre les instructions à l'écran pour sélectionner le numéro de modèle si l'interface utilisateur a été remplacée.
8. Vérifier que le fonctionnement est normal. Accéder au mode de diagnostic, sélectionner "Error Diagnostics" (diagnostic d'erreur) et effacer l'historique.

Défaillance ERREUR défaillance probable

F6 E1 Surchauffe

ACTION corrective suggérée

REMARQUE : Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer).

MÉTHODE : Avant de poursuivre, vérifier le code d'erreur en entrant le mode de diagnostic et sélectionnant "Error Diagnostics" (diagnostic d'erreur).

1. Débrancher le four ou couper l'alimentation électrique.

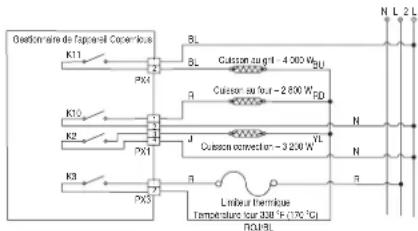

2. Vérifier si des éléments sont court-circuités. Vérifier la résistance des éléments :

a. PX4-2 et PX3-2 - vérifier l'élément de cuisson au gril (13,2 Ω à 14,6 Ω)

b. PX1-1 et PX3-2 – vérifier l'élément de cuisson au four (19 Ω à 21 Ω)

c. PX1-3 et PX3-2 – vérifier l'élément de convection supérieur (15,2 Ω à

17,3 Ω)

1. S'il existe un élément court-circuité à la terre, remplacer l'élément.
2. Vérifier les éventuels courts-circuits dans les relais.

Pour les modèles principaux : Débrancher les connecteurs PX1 et PX4

et vérifier les éventuels courts-circuits entre

a. PX1-1 et PX1-2 (relais de cuisson au four)

b. PX1-3 et PX1-4 (relais de convection)

c. PX4-1 et PX4-2 (relais de cuisson au gril)

Gestionnaire de l'apacité Capacitius K11 PXT K10 PXT K2 PXT K3 PXT BL SL Cusson sur grid - 4 200 W CUSSOR sur grid - 2 800 W CUSSOR current - 3 200 W N N Lineur fermicole Temperature sur 300 F (170 °C) RQ/BL N L 2 L

1. En cas de relais court-circuité, remplacer le module de commande du gestionnaire de l'appareil Copernicus. Passer à l'étape 9.
2. Si tout est correct, débrancher le connecteur P3 du gestionnaire de l'appareil Copernicus.
3. Mesurer la résistance du capteur du four. Elle doit être comprise entre 1 000 Ω et 1 200 Ω à 77 °F (25 °C).
4. Vérifier que le capteur n'est pas court-circuité à la masse. Si les contrôles sur le capteur ne sont pas corrects, le remplacer et reprendre les contrôles.

Capac temperature surface v v Gestionnaire de l'apparell Copernicus

1. Réinstaller les pièces et panneaux avant de faire la mise en marche.
2. Brancher le four ou reconnecter la source de courant électrique.
3. Accéder au menu de diagnostic et sélectionner "Sensors & Switches" (capteurs et contacteurs) pour vérifier si la température du four correspondante sur l'afficheur est correcte (température ambiante). Si elle ne l'est pas, débrancher le four ou déconnecter la source de courant électrique et remplacer la carte du gestionnaire de l'appareil Copernicus.

REMARQUE : Sur l'écran de l'état, l'unité de mesure est en Celsius.

1. Réinstaller les pièces et panneaux avant de faire la mise en marche.
2. Brancher le four ou reconnecter la source de courant électrique.
3. Vérifier que le fonctionnement est normal. Accéder au mode de diagnostic, sélectionner "Error Diagnostics" (diagnostic d'erreur) et effacer l'historique.

DÉFAILLANCE ERREUR DÉFAILLANCE PROBABLE

F6 E4

Non-concordance de statut d’état entre interface utilisateur et gestionnaire de l’appareil

ACTION corrective suggérée

REMARQUE : Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer).

MÉTHODE : Avant de poursuivre, vérifier le code d'erreur en entrant le mode de diagnostic et sélectionnant "Error Diagnostics" (diagnostic d'erreur).

REMARQUE : Si d'autres codes d'erreur sont stockés, s'occuper d'abord de ces autres codes d'erreur.

1. Débrancher le four ou couper l'alimentation électrique.
2. Remplacer le gestionnaire de l'appareil Copernicus.
3. Réinstaller les pièces et panneaux avant de faire la mise en marche.
4. Brancher le four ou reconnecter la source de courant électrique.
5. Couper puis relancer l'alimentation. Si l'erreur est toujours présente après avoir remplacé le gestionnaire de l'appareil Copernicus, débrancher le four ou déconnecter la source de courant électrique. Passer à l'étape 7.
6. Si l'erreur a disparu, passer à l'étape 10.
7. Remplacer la carte HMI-central/IU.
8. Réinstaller les pièces et panneaux avant de faire la mise en marche.
9. Brancher le four ou reconnecter la source de courant électrique et suivre les messages à l'écran pour la sélection du modèle.
10. Vérifier que le fonctionnement est normal. Si tel n'est pas le cas, passer à l'étape14. Si l'erreur est toujours présente, passer à l'étape11.
11. Débrancher le four ou couper l'alimentation électrique.
12. Remplacer le tableau de commande.
13. Brancher le four ou reconnecter la source de courant électrique.
14. Suivre les messages à l'écran pour la sélection du modèle.
15. Vérifier que le fonctionnement est normal. Accéder au mode de diagnostic, sélectionner "Error Diagnostics" (diagnostic d'erreur) et effacer l'historique.

DÉFAILLANCE ERREUR DÉFAILLANCE PROBABLE

F6 E8

Perte de communication avec le gestionnaire du four à micro-ondes

ACTION corrective suggérée

REMARQUE : Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer).

MÉTHODE : Avant de poursuivre, vérifier le code d'erreur en entrant le mode de diagnostic et sélectionnant "Error Diagnostics" (diagnostic d'erreur).

1. S'assurer que le four est branché. Ouvrir la porte du four à micro-ondes pour vérifier si la lampe s'allume.
2. S'assurer que le mode Sabbat est désactivé.
3. Débrancher le four ou couper l'alimentation électrique.
4. Vérifier la connexion entre la carte de l'interface utilisateur broche J15-2 (jaune) et J15-3 (orange) et le gestionnaire du four à micro-ondes broche P26-3 (orange) et P26-4 (jaune).

1. Si le faisceau est correct, remplacer le gestionnaire du four à micro-ondes.
2. Réinstaller les pièces et panneaux avant de faire la mise en marche.
3. Brancher le four ou reconnecter la source de courant électrique.
4. Si l'erreur se reproduit, débrancher le four ou déconnecter la source de courant électrique et remplacer la carte HMI-central/IU.
5. Réinstaller les pièces et panneaux avant de faire la mise en marche.
6. Brancher le four ou reconnecter la source de courant électrique.
7. Suivre les instructions à l'écran pour sélectionner le numéro de modèle si l'interface utilisateur a été remplacée.
8. Vérifier que le fonctionnement est normal. Accéder au menu de diagnostic, sélectionner "Error Diagnostics" (diagnostic d'erreur) et effacer l'historique.

ANOMALIE(les 2 chiffres les plus à gauche sur l'horloge)	ERREUR(les 2 chiffres les plus à droite de l'horloge)	DÉFAILLANCE PROBABLE
F8	E0 Le produit n'est pas branché correctement
	E1	Vitesse trop élevée de la vitesse basse du ventilateur
	E2	Vitesse trop lente de la vitesse élevée du ventilateur
	E3	Vitesse trop élevée de la vitesse élevée du ventilateur

MESSAGE DE VITESSE BASSE DU VENTILATEUR SUR LE FOUR SIMPLE/DOUBLE : Le produit a rencontré un problème et ne peut plus être utilisé.

ACTION corrective suggérée

1. Débrancher le four ou couper l'alimentation électrique.
2. Attendre au moins 30 secondes.
3. Brancher le four ou reconnecter la source de courant électrique.
4. Accéder au mode de diagnostic et naviguer jusqu'à la liste d'activation de composants.
5. Activer la vitesse basse du ventilateur de refroidissement.
6. Vérifier la tension d'entrée aux broches P5-5 et neutre pour la vitesse élevée du ventilateur, puis aux broches P5-4 et neutre pour la vitesse basse du ventilateur pendant que le ventilateur de refroidissement fonctionne en effectuant les étapes suivantes.
7. Débrancher le four ou couper l'alimentation électrique.
8. Brancher l'appareil de mesure de tension.
9. Brancher le four ou reconnecter la source de courant électrique. Mesurer la tension et confirmer que la lecture de tension est de 120 V 0.
10. Vérifier que la tension d'entrée aux broches P4-1 et P4-2 est de 5 V CC 1.

1. Débrancher le four ou couper l'alimentation électrique.
2. Remplacer le ventilateur de refroidissement. Passer à l'étape 15.
3. Contrôler l'intégrité de tous les conducteurs du câblage et des connexions entre le gestionnaire du four et le ventilateur de refroidissement. Vérifier qu'il n'y a aucun court-circuit entre un conducteur et le châssis. Si le câblage est coincé ou endommagé, remplacer le faisceau de câblage du ventilateur de refroidissement. Passer à l'étape 15. Si le câblage est en bon état, passer à l'étape 14.
4. Remplacer le gestionnaire du four. Passer à l'étape 15.
5. Replacer pièces et panneaux avant de faire la mise en marche.
6. Brancher le four ou reconnecter la source de courant électrique.
7. Accéder au mode de diagnostic et vérifier que la vitesse du ventilateur fonctionne dans le four. (Vitesse élevée : 1000 à 3 300, vitesse basse : 400 à 3 000)

Une fois la vérification de vitesse du ventilateur terminée, retourner à la liste d'activation, activer la vitesse élevée du ventilateur de refroidissement, puis retourner à l'écran "More Information" (plus d'informations) pour connaître la vitesse du ventilateur.

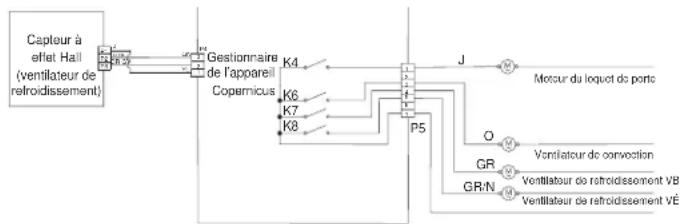


Défaillance ERREUR défaillance probable

F9 E0 Le produit n'est pas branché correctement

ACTION corrective suggérée

REMARQUE : Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer).

MÉTHODE : Avant de poursuivre, vérifier le code d'erreur en entrant le mode de diagnostic et sélectionnant "Error Diagnostics" (diagnostic d'erreur).

1. Débrancher le four ou couper l'alimentation électrique.
2. Accéder au câblage électrique depuis la source d'alimentation électrique du domicile vers le four.
3. Vérifier que le câblage du domicile est correct. Vérifier si la connexion neutre est connectée avec L1 ou L2 (consulter les instructions d'installation pour le câblage du produit).
4. Réinstaller les pièces et panneaux avant de faire la mise en marche.
5. Brancher le four ou reconnecter la source de courant électrique.
6. Vérifier que le fonctionnement est normal en lançant une fonction de cuisson. Accéder au mode de diagnostic, sélectionner "Error Diagnostics" (diagnostic d'erreur) et effacer l'historique.

Positions des composants

Four à micro-ondes supérieur

A. Moteur de convection

B. Thermostat de convection (derrière la plaque)

C. Élément de cuisson par convection

D. Filtre de ligne

E. Capteur d'humidité

F. Moteur du ventilateur du magnétron

G. Gestionnaire de l'appareil Copernicus (four inférieur)

H. Alimentation à découpage (SMPS)

I. Contacteur d'interverrouillage secondaire

J. Moteur du plateau rotatif

K. Élément de cuisson au gril

L. Gestionnaire du four à micro-ondes

M. Lampe halogène de la cavité

N. Contacteur d'interverrouillage primaire

O. Commutateur d'interverrouillage de contrôle

P. Thermistance du magnétron

Q. Magnétron

R. Transformateur de la lampe du four à micro-ondes

S. Onduleur du four à micro-ondes

T. Capteur thermométrique du four

U. Thermostat du gril

V. Thermostat de la cavité

Non illustré : Fusible du circuit de sécurité, fusible de ligne 20 A

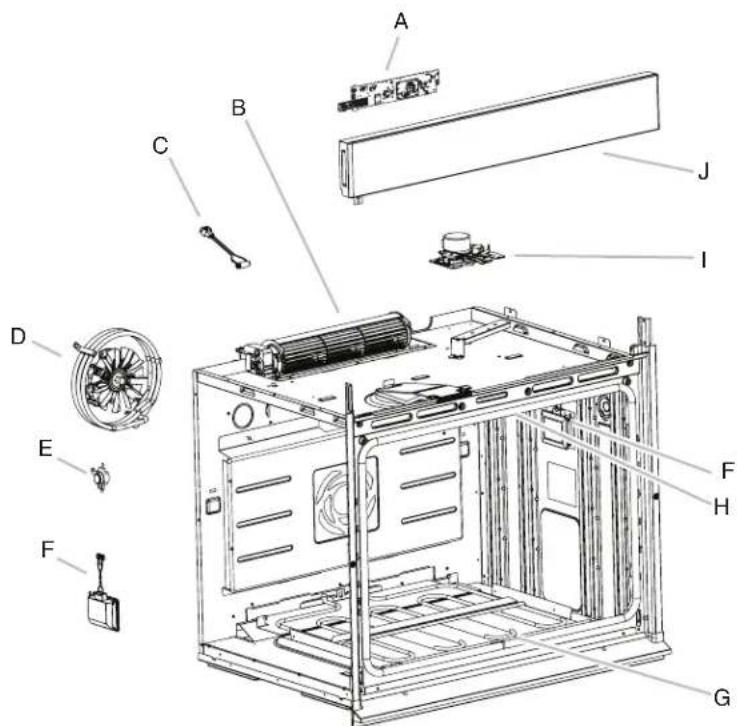

À l'usage du technicien de maintenance seulement four inférieur

A. HMI-Central/carte IU B. Ventilateur de refroidissement C. Capteur thermométrique du four D. Ensemble de convection E. Limiteur thermique F. Lampe G. Élément de cuisson (non visible) H. Élément de cuisson au gril I. Loquet de porte J. Tableau de commande

Logique du relais du ventilateur de refroidissement

	Ventilateur du four à vitesse élevée (principal/supérieur ou inférieur)	Ventilateur du four à vitesse faible (principal/supérieur ou inférieur)
Cuisson au four - froid - O
Cuisson au four - chaud - O
Cuisson au four - très chaud	O	-
Autonettoyage du four O -
LÉGENDE
Cold (froide)	Température du four inférieure à 212 °F (100 °C).
Faire chauffer	Température comprise entre 212 °F et 599 °F (100 °C et 315 °C).
Très chaud	Température du four supérieure à 599 °F (315 °C).

Mode	Cuisson au four	Cuisson au gril	Anneau de convection	Ventilateur de convection
Cuisson par convection de pizza surgelée	C C C O
Cuisson de pâtisseries par convection	C C C C
Rôtissage lent par convection, 12 heures	C C C O
Rôtissage lent par convection, 8 heures	C C C O
Rôtissage lent par convection, 4 heures	C C C O
Rôtissage par convection	C C C O
Cuisson au gril par convection	-C-C
Cuisson au four par convection	C C C C
Cuisson au four par convection – Préchauffage rapide	C C C C
Cuisson au four C C C C
Cuisson au gril – C--
Maintien au chaud C C - C
Levée rapide C C --
Levée	C C --
Autonettoyage	C C --

LÉGENDE

Relais inactif	Relais actif/inactif en alternance	Relais actif	Non disponible
-	C	O	N. D.

Tableau de test des composants – four

Pour mesurer correctement la tension, procéder aux étapes suivantes :

1. Débrancher le four ou couper l'alimentation électrique.
2. Brancher l'instrument de mesure de la tension aux points de contrôle.
3. Brancher le four ou reconnecter la source de courant électrique et vérifier la tension.
4. Débrancher le four ou couper l'alimentation électrique.

Composant	Côté accessible	Points de contrôle Copemicus	Résultats - résistance	Résultats - tension
Lampes Avant P7-1 à L1 (J8-1) 0-40 Ω 120 V
Contacteur de loquet Avant P3-7 à P3-5 Circuit ouvert
Contacteur porte Avant P3-6 à P3-5			Circuit fermé avec la porte du four ouverte
Moteur du loquet	Avant	P5-1 à N (J8-2)	500-3 000 Ω	120 V - le moteur fonctionne
Capteur température du four	Avant P3-1 à P3-2	1 075 Ω à 68 °F (20 °C), relais disj. bipol.
Sonde de cuisson	Côté	P3-3 à P3-4 9 876-10 075 Ω
Moteur de ventilateur – Vitesse élevée	Arrière	P5-5 à N (P7-1)	15-23 Ω	120 V - le moteur fonctionne
Moteur de ventilateur – Vitesse basse	Arrière	P5-4 à N (J8-2)	15-23 Ω	120 V - le moteur fonctionne
Limiteur thermique	Arrière	PX3-1 à L2 (ligne principale)	Circuit fermé	0 V - fermé, N.D. ouvert
Ventilateur de convection*	Arrière	P5-3 à N (J8-2)	16-20 Ω	120 V - le moteur fonctionne
Élément de convection*	Avant PX1-3 à PX3-2		16,63-18,38 Ω	240 V - programme de cuisson par convection en fonction
Élément de cuisson au four	Arrière	PX1-1 à PX3-2	19,0-21,6 Ω	240 V - programme de cuisson au four en fonction
Élément de cuisson au gril	Avant PX4-2 à PX3-2		13,5-14,92 Ω	240 V - programme de cuisson au gril en fonction
Composant	Côté accessible	Points de contrôle Copemicus	Résultats – résistance	Résultats – tension
Carte de l’interface utilisateur Avant J15-2 à J15-4 N.D. 14 V CC
Gestionnaire de l’appareil Copernicus	Côté (combiné) P1-2 à P1-5 N.D. 14 V CC

Débrancher le faisceau de câblage de la carte avant d'effectuer des mesures. - Consulter le tableau suivant pour l'identification des broches du connecteur.

Gestionnaire de l'appareil Copernicus Broche du connecteur du faisceau		Broche du gestionnaire de l'appareil Copernicus
	PX1-1	J12
	PX1-2	J16
	PX1-3	J13
	PX1-4	J17

À L'USAGE DU TECHNICIEN DE MAINTENANCE SEULEMENT Tableau de test des composants - Four à micro-ondes

Composant Côté accessible Méthode Résultats - résistance			Positions des composants
Gestionnaire d'appareil	Haut Vérifier le câblage du gestionnaire du MO :1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Inspecter visuellement les connecteurs sur le gestionnaire du four à micro-ondes P1, P2, P8, P21, P22, P23, P26, P354, P355 et les connecteurs supérieurs (relais 4903, 4904 et 4905) pour détecter d'éventuels signes de surchauffe ou toute autre anomalie due à des conducteurs mal engagés, des sertissages desserrés, etc.3. Réinstaller les pièces et panneaux avant de faire la mise en marche.4. Brancher le four à micro-ondes ou rétablir l'alimentation électrique.		G
Thermostat de la cavité	Haut 1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Déconnecter les conducteurs.3. Mesurer la résistance.4. Replacer les conducteurs.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou rétablir l'alimentation électrique.	Normal = Continuité Anormal = Résistance infinie	V
Moteur du ventilateur de magnétron	Haut 1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Déconnecter les conducteurs.3. Mesurer la résistance (échelle de l'ohmmètre : Rx1).4. Replacer les conducteurs.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou rétablir l'alimentation électrique.	Normal = 15 Ω Anormal = Résistance infinie	F

Composant Côté accessible Méthode Résultats - résistance				Positions des composants
Moteur du plateau rotatif	Bas 1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Déconnecter les conducteurs.3. Mesurer la résistance (échelle de l'ohmmètre : Rx1).4. Replacer les conducteurs.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou rétablir l'alimentation électrique.		Normal = 2 500 Ω (environ)Anormal = Résistance infinie	J
Fusible - circuit de sécurité	Haut 1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Déconnecter les conducteurs.3. Mesurer la résistance.4. Replacer les conducteurs.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou rétablir l'alimentation électrique.		Normal = ContinuitéAnormal = Résistance infinie	Non illustré
Transformateur lampe - four à micro-ondes	Haut 1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Déconnecter les conducteurs.3. Mesurer la résistance (échelle de l'ohmmètre : Rx1).4. Replacer les conducteurs.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou rétablir l'alIMENTation électrique.		Bobinage primaire = 40 Ω (environ)Bobinage secondaire = 0,4 Ω (environ)	R
Fusible de ligne	Haut 1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Déconnecter les conducteurs.3. Mesurer la résistance.4. Replacer les conducteurs.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou rétablir l'alimentation électrique.		Normal = ContinuitÉAnormal = Résistance infinie	Non illustré

À L'USAGE DU TECHNICIEN DE MAINTENANCE SEULEMENT

Composant Côté accessible Méthode Résultats - résistance				Positions des composants
Contacteur d'interverrouillage primaire	Haut Test 1 :	Test 2 :	N
		1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.	Porte ouverte = Résistance infinie
		2. Débrancher les conducteurs sur le contacteur d'interverrouillage primaire.	Porte fermée = Continuité
		3. Contrôler la continuité entre la broche commune (conducteur marron) et la broche normalement ouverte (conducteur jaune).
		4. Rebrancher les conducteurs sur le contacteur d'interverrouillage primaire.
		5. Réinstaller les pièces et panneaux avant de faire la mise en marche.
		6. Brancher le four à micro-ondes ou rétablir l'alimentation électrique.
		Test 2 :	Test 2 :
		1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.	Porte ouverte = Continuité Porte fermée = Résistance infinie
		2. Débrancher les conducteurs sur le contacteur d'interverrouillage primaire.
		3. Effectuer un contrôle de continuité de la broche commune (conducteur marron) à la broche normalement fermée (conducteur bleu).
		4. Rebrancher les conducteurs sur le contacteur d'interverrouillage primaire.
		5. Réinstaller les pièces et panneaux avant de faire la mise en marche.
		6. Brancher le four à micro-ondes ou rétablir l'alimentation électrique.
Contacteur d'interverrouillage secondaire	Haut 1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.	Porte ouverte = Continuité Porte fermée = Résistance infinie	I
		2. Débrancher les conducteurs sur le contacteur d'interverrouillage secondaire.
		3. Effectuer un contrôle de continuité de la broche commune (conducteur bleu) à la broche normalement ouverte (conducteur blanc).
		4. Rebrancher les conducteurs sur le contacteur d'interverrouillage secondaire.
		5. Réinstaller les pièces et panneaux avant de faire la mise en marche.
		6. Brancher le four à micro-ondes ou rétablir l'alimentation électrique.

Composant Côté accessible Méthode Résultats - résistance			Positions des composants
Contacteur d'interver-rouillage de contrôle	Haut 1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Débrancher les conducteurs sur le contacteur d'interverrouillage de contrôle.3. Contrôler la continuité entre la broche commune (conducteur jaune) et la broche normalement fermée (conducteur bleu).4. Rebrancher les conducteurs sur le contacteur d'interverrouillage de contrôle.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou rétablir l'alimentation électrique.	Porte ouverte = Continuité Porte fermée = Résistance infinie	O
Lampe à halogène	Haut 1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Déconnecter les conducteurs.3. Mesurer la résistance.4. Replacer les conducteurs.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou rétablir l'alimentation électrique.	Normal = 3 Ω (environ) Anormal = Résistance infinie	M
Onduleur Haut Vérifier le câblage à l'onduleur du four à micro-ondes :1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Inspecter visuellement les 4 connecteurs des cartes de l'onduleur du four à micro-ondes CN701, CN702, CN703 et E701 pour détecter d'éventuels signes de surchauffe ou toute autre défaillance due à des fils mal branchés, un mauvais sertissage, etc.3. Réinstaller les pièces et panneaux avant de faire la mise en marche.4. Brancher le four à micro-ondes ou rétablir l'alimentation électrique.			S

À L'USAGE DU TECHNICIEN DE MAINTENANCE SEULEMENT

Composant Côté accessible Méthode Résultats - résistance				Positions des composants
Magnétron Haut 1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Déconnecter les conducteurs. Vérifier que le joint est en bon état.3. Mesurer la résistance.4. Replacer les conducteurs.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou rétablir l'alimentation électrique.			Bornes du filament :Normal = <1 ΩChâssis au filament :Normal = Résistance infinie	Q
Filtre de ligne Haut 1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Déconnecter les conducteurs.3. Mesurer la résistance.4. Replacer les conducteurs.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou rétablir l'alimentation électrique.			P31 à P32, P33 à P34 normal >= 300 kΩAnormal<= 100 kΩP31 à P34, P32 à P33 normal = 0 ΩAnormal>= 100 kΩ	D
Capteur d'humidité	Haut 1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Débrancher le connecteur à 3 broches du gestionnaire du MO.3. Mesurer la résistance entre les broches 1 et 3, et entre les broches 2 et 3.4. Rebrancher le connecteur à 3 broches sur le gestionnaire du MO.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou rétablir l'alimentation électrique.		Normal = 2,8 kΩ (environ) à 77 °F ± 10 °F (25 °C ± 10 °C)Anormal = Résistance infinie	E
Thermistance du magnétron		1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Déconnecter les conducteurs.3. Mesurer la résistance.4. Replacer les conducteurs.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou rétablir l'alimentation électrique.	Normal = 10 kΩ (environ) à 77 °F ± 10 °F (25 °C ± 10 °C)Anormal = Résistance infinie	P
Thermostat du gril	Haut 1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Déconnecter les conducteurs.3. Mesurer la résistance.4. Replacer les conducteurs.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou rétablir l'alimentation électrique.		Normal = Continuité Anormal = Résistance infinie	U
Thermostat de convection	Arrière 1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Déconnecter les conducteurs.3. Mesurer la résistance.4. Replacer les conducteurs.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou rétablir l'alimentation électrique.		Normal = Continuité Anormal= Résistance infinie	B
Élément de cuisson au gril	Arrière 1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Déconnecter les conducteurs.3. Mesurer la résistance.4. Replacer les conducteurs5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou rétablir l'alimentation électrique.		Normal = 9 ΩAnormal = Résistance infinie	K
Élément de cuisson par convection	Arrière 1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Déconnecter les conducteurs.3. Mesurer la résistance.4. Replacer les conducteurs.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou rétablir l'alimentation électrique.		Normal = 12 ΩAnormal = Résistance infinie	C

À L'USAGE DU TECHNICIEN DE MAINTENANCE SEULEMENT

Composant Côté accessible Méthode Résultats - résistance			Positions des composants
Capteur de température de la cavité	Arrière 1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Déconnecter les conducteurs.3. Mesurer la résistance.4. Replacer les conducteurs.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou rétablir l'alimentation électrique.	Normal = 230 kΩ (environ) à 77 °F ± 10 °F (25 °C ± 10 °C)Anormal = Résistance infinie	T
Moteur du ventilateur de convection	Arrière 1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Déconnecter les conducteurs.3. Mesurer la résistance.4. Replacer les conducteurs.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou rétablir l'alimentation électrique.	Normal = 48 ΩAnormal = Résistance infinie	A

Pour toute information sur les brevets, consulter le site au www. patent-listing. com

W11405739A

©2020 Tous droits réservés.

W11405739A

REMARQUE : Cette fiche contient des données techniques importantes.

À L'USAGE DU TECHNICIEN SEULEMENT,

NE PAS ENLEVER OU DÉTRUIRE

08/20

À L'USAGE DU TECHNICIEN DE MAINTENANCE SEULEMENT
