Tipo de producto	Cocina doble horno con microondas superior
Marca	JENN-AIR
Modelo	JMW2427LM
Alimentación eléctrica	240 V / 120 V, 60 Hz
Tipo de control	Pantalla táctil
Modos de cocción	Cocción, grill, convección, microondas, mantener caliente, levado, autolimpieza
Modo diagnóstico	Sí (acceso mediante secuencia de teclas)
Visualización de códigos de error	Sí (F1, F2, F3, F4, F5, F6, F8, F9)
Sensores	Temperatura cavidad horno, sonda de cocción, humedad, temperatura del magnetrón
Ventilador de enfriamiento	2 velocidades (alta y baja)
Elementos calefactores	Cocción, grill, convección (horno inferior y microondas)
Seguridad	Contactores de interbloqueo de puerta, pestillo motorizado
Piezas reemplazables	Controlador, inversor, magnetrón, sensores, ventiladores, elementos
Uso	Para uso del técnico de mantenimiento (manual técnico)
Documentación	Manual PDF disponible gratuitamente en notice-facile.com

Preguntas frecuentes - JMW2427LM JENN-AIR

¿Cómo acceder al modo de diagnóstico de la cocina JENN-AIR JMW2427LM?

Presione la secuencia LOWER OVEN > LOWER LIGHT > OVEN CANCEL (horno inferior > luz inferior > cancelación del horno) y repita 2 veces. También puede deslizar el dedo 3 veces de izquierda a derecha sobre las teclas. Todas las teclas se encenderán cuando el control entre en modo diagnóstico.

¿Qué hacer si la pantalla táctil no responde?

Desenchufe el aparato, espere 10 segundos y vuelva a enchufar. Si el problema persiste, reemplace el panel de control. Consulte el manual técnico para el procedimiento de reemplazo.

¿Cómo borrar los códigos de error?

Acceda al modo de diagnóstico, seleccione Error Diagnostics, luego presione Clear History. Si ha reemplazado una placa, no es necesario borrar el historial.

¿Qué significa el código de error F1 E0?

El código F1 E0 indica una falla en la interfaz de usuario del horno. Verifique la conexión a tierra y reemplace la placa HMI-central/IU si es necesario.

¿Cómo verificar la sonda de cocción?

Desenchufe el aparato, retire la sonda, mida la resistencia entre los pines P3-3 y P3-4 en el controlador. El valor debe ser de aproximadamente 50 kΩ a 25 °C. Si es diferente, reemplace la sonda.

¿Puedo reparar el horno microondas yo mismo?

No, este manual está destinado a técnicos de mantenimiento calificados. Los microondas presentan riesgo de descarga eléctrica y exposición a microondas. Solo un técnico autorizado debe realizar las reparaciones.

¿Dónde se encuentra el número de serie?

El número de serie se puede mostrar en modo diagnóstico en System Information. También se indica en una etiqueta en el aparato.

¿Cómo activar el modo Sabbat?

El modo Sabbat se puede activar a través del menú Herramientas. Verifique que no esté activado si encuentra problemas de comunicación.

¿Cuáles son los componentes comprobables del horno microondas?

Puede probar el magnetrón, el inversor, los contactores de puerta, el plato giratorio, las termistores, etc. Consulte la tabla de prueba de componentes en el manual.

¿Cómo limpiar el horno después de un autolimpieza?

El manual técnico no proporciona detalles sobre la limpieza. Consulte la guía de uso proporcionada con el aparato.

MANUAL DE USUARIO JMW2427LM JENN-AIR

Manual técnico No quitar ni destruir

▲ PELIGRO

Peligro de Choque Eléctrico

Las mediciones de voltaje para diagnóstico deberán ser realizadas solamente por técnicos autorizados.

Después de realizar mediciones de voltaje, desconecte el suministro de energía antes del servicio.

No seguir estas instrucciones puede ocasionar la muerte o choque eléctrico.

ADVERTENCIA

Peligro de Choque Eléctrico

Desconecte el suministro de energía antes de darle mantenimiento.

Vuelva a colocar todos los componentes y paneles antes de hacerlo funcionar.

No seguir estas instrucciones puede ocasionar la muerte o choque eléctrico.

Información de seguridad acerca de las mediciones de voltaje

Al realizar mediciones de voltaje, deberá hacer lo siguiente:

■ Verifique que los controles estén en la posición de apagado, de modo que el aparato no comience a funcionar cuando se suministre energía.
■ Deje suficiente espacio para realizar las mediciones de voltaje sin obstrucciones.
■ Mantenga a otras personas a una distancia segura del aparato, para evitar heridas potenciales.
■ Use siempre el equipo adecuado para realizar pruebas.
■ Después de realizar las mediciones de voltaje, siempre desconecte el suministro de energía antes del servicio.

IMPORTANTE: Componentes electrónicos sensibles a la descarga electrostática (ESD)

Los problemas de descarga electroestática se encuentran presentes en cualquier lugar. Las descargas electroestáticas pueden dañar o debilitar el ensamblaje del control electrónico. El nuevo ensamblaje del control puede parecer que funciona bien después de que se haya terminado la reparación, pero podrían ocurrir fallas en una fecha posterior debido a la tensión provocada por la descarga electroestática.

■ Utilice una correa antiestática para muñeca. Conecte la correa para muñeca a un punto verde de conexión a tierra, o a una pieza de metal que no esté pintada en el artefacto

-O BIEN-

Toque varias veces con el dedo un punto verde de conexión a tierra o una pieza de metal que no esté pintada en el artefacto.

■ Antes de sacar la pieza de su empaque, toque un punto verde de conexión a tierra o una pieza de metal que no esté pintada con la bolsa antiestática.
■ Evite tocar las piezas electrónicas o los contactos terminales; manipule el ensamblaje del control electrónico solamente por los bordes.
■ Cuando vuelva a empacar el ensamblaje del control electrónico que haya fallado en una bolsa antiestática, siga las instrucciones antes mencionadas.

PRECAUCIONES QUE SE DEBEN RESPETAR ANTES Y DURANTE EL MANTENIMIENTO PARA EVITAR LA EXPOSICIÓN POTENCIAL A ENERGÍA DE MICROONDAS EXCESIVA

a. No haga funcionar el horno, ni permita que se accione, mientras tenga la puerta abierta.
b. Realice las siguientes verificaciones de seguridad en todos los hornos que pasarán por mantenimiento antes de activar el magnetrón u otra fuente de microondas, y realice las reparaciones necesarias:

1. Operación de bloqueo
2. Cierre de puertas adecuado
3. Sellado y superficies de sellado (cebado, desgaste y otros daños)
4. Daño o aflojamiento de bisagras y cerraduras
5. Evidencia de caídas o mal uso

c. Antes de encender la potencia de microondas en cualquier inspección o prueba de mantenimiento dentro de los compartimientos que generan microondas, verifique el magnetrón, guía de ondas o línea de transmisión, y verifique que estén presentes la alineación, la integridad y las conexiones adecuadas en la cavidad.
d. Todo componente defectuoso o mal ajustado en el bloqueo, monitor, cierre de las puertas, la generación de microondas y los sistemas de transmisión se deben reparar, reemplazas o ajustar según los procedimientos descritos en este manual de servicio antes de entregar el horno al dueño.
e. Se debe realizar una verificación de fugas de microondas para verificar el cumplimiento con el estándar CSA en cada horno antes de entregarlo al dueño.
f. No intente operar el horno si la puerta de vidrio está rota.

IMPORTANTE: Antes de encender el magnetrón del horno microondas, asegúrese de que haya una carga, como una taza apta para microondas llena de agua, en la cavidad del horno microondas.

Desenchufe el horno o desconecte el suministro eléctrico antes de realizar las siguientes verificaciones:

■ Una causa probable de la falla de control es la corrosión de las conexiones. Observe las conexiones y verifique la continuidad con un ohmiómetro.
■Todas las pruebas/comprobaciones deben hacerse con un VOM o un DVM que tenga una sensibilidad de 20 000 Ω por voltio de CC o mayor.
■ Controle todas las conexiones antes de reemplazar los componentes, buscando cables rotos o sueltos, terminales con falla o cables que no han sido ajustados lo suficiente dentro de los conectores. Los mazos dañados se deben cambiar completos. No repare un mazo.
Se deben realizar controles de resistencia con el cable de suministro eléctrico desenchufado del tomacorriente y el mazo de cables o los conectores desconectados.

IMPORTANTE: No reemplace el control si no encuentra evidencia alguna de falla.

Para ingresar al modo Diagnostics (Diagnóstico):

Antes de aplicar cualquier medida de corrección, siga estos pasos para ingresar al modo Diagnostics (Diagnóstico):

1. Para ingresar al modo Diagnostics (Diagnóstico), presione LOWER OVEN (Horno inferior) > LOWER LIGHT (Luz inferior) > OVEN CANCEL (Cancelar horno) (repetir 2 veces más).

CONSEJO: También puede pasar el dedo de izquierda a derecha sobre la teclas 3 veces.

NOTA: No debe esperar un aviso audible ni visual del control entre presiones de teclas.

1. Si el control no ingresa al modo Diagnostics (Diagnóstico), siga repitiendo la secuencia de pulsación de teclas del Paso 1. Cuando el control ingrese al modo Diagnostics (Diagnóstico), se encenderán todas las teclas.
2. Desde el menú Diagnostics (Diagnóstico), desplácese hasta la selección deseada usando la pantalla táctil.

Diagnóstico de error: Revise y borre el historial de fallas.

Activación de componentes: Active manualmente cada relé.

Sensores e interruptores: Revise las temperaturas tradicionales de la cavidad del horno y el estado del interruptor de puerta/pestillo.

Información del sistema: Revise el número de modelo, el número de serie y las versiones de software.

Salir de los diagnósticos

Procedimiento general: Códigos de error

NOTA: Todas las fallas se guardan en el historial de fallas. Para verificar si persiste un código de error, inicie una función de cocción y espere 1 minuto para comprobar si aparece el error.

1. Enchufe el horno o conecte el suministro eléctrico.
2. Ingrese al modo Diagnostics (Diagnóstico).
3. Toque o desplácese hasta Error Diagnostics (Diagnóstico de error) en el menú Diagnostics (Diagnóstico) y luego, toque OK (Aceptar).

1. Para borrar los códigos de error, toque Clear History (Borrar historial).
2. Si no aparecen fallas, verá el mensaje "No Error" (No hay errores) en la pantalla.

Procedimiento general: Component Activation (Activación de componentes)

1. Enchufe el horno o conecte el suministro eléctrico.
2. Ingrese al modo Diagnostics (Diagnóstico).
3. Toque o desplácese hasta Component Activation (Activación de componente), en el menú Diagnostics (Diagnóstico), y luego, toque OK (Aceptar).
4. Si toca en las siguientes opciones, se activará o desactivará el relé correspondiente.

Selección Relé
Luz de microondas Relé de la luz del microondas
Bandeja giratoria del microondas Relé de bandeja giratoria del microondas
Ventilador de refrigeración del microondas	Relé del ventilador de refrigeración del microondas
Parrila del microondas	Relé de elemento de asar del microondas
Elemento de convección del microondas	Relé de elemento de convección del microondas
Ventilador de convección del microondas	Relé del ventilador de convección del microondas
Magnetrón/Ventilador de refrigeración del microondas	Relé de magnetrón y del ventilador de refrigeración del microondas
Elemento para hornear del horno Relé de elemento de hornear del horno
Elemento para asar a la parrilla del horno	Relé de elemento de asar a la parrilla del horno
Elemento de convección del horno	Relé de elemento de convección del horno
Ventilador de convección del horno	Relé del ventilador de convección del horno
Velocidad alta del ventilador de refrigeración del horno	Relé de velocidad alta del ventilador de refrigeración del horno
Velocidad baja del ventilador de refrigeración del horno	Relé de velocidad baja del ventilador de refrigeración del horno
Luz del horno Relé de la luz del horno
Motor del pestillo de la puerta del horno	Relé del motor del pestillo de la puerta del horno

Procedimiento general: Sensores e interruptores

NOTA: Este procedimiento es para ver el estado actual de los interruptores y las lecturas del sensor del microondas.

Pantalla Estado
Interruptor de la puerta del microondas	Open (Abierto) o Closed (Cerrado)
Temperatura de la cavidad del microondas	Grados en Celsius
Interruptor de la puerta del horno Open (Abierto) o Closed (Cerrado)
Interruptor del pestillo del horno Open (Abierto) o Closed (Cerrado)
Temperatura de la cavidad del horno Grados en Celsius
Temperatura de la sonda de carne del horno	Grados en Celsius

1. Enchufe el horno o conecte el suministro eléctrico.
2. Ingrese al modo Diagnostics (Diagnóstico).
3. Toque o desplácese hasta Sensors & Switches (Sensores e interruptores), en el menú Diagnostics (Diagnóstico), y luego, toque OK (Aceptar).
4. Toque o desplácese por el menú Sensors & Switches (Sensores e interruptores) para ver el estado deseado:
   NOTA: Si toca en Back (Atrás), la pantalla regresará al menú Diagnostics (Diagnóstico) principal.

Procedimiento general: System Information (Información del sistema)

NOTA: Este procedimiento permite revisar la siguiente información del sistema:

System Information (Información del sistema)	Pantalla
N.° de modelo Información del modelo
N.° de serie Número de serie del producto
N.° de serie de IU Número de serie de la interfaz de usuario
No. de serie de ACU del horno	Número de serie de la unidad de control del electrodoméstico
Versión de IU Versión de software de la interfaz de usuario
SW central del HMI Versión de software del tablero principal del HMI
SW izquierdo del HMI	Versión de software del teclado izquierdo del HMI
EE izquierdo del HMI	Versión de EEPROM del teclado izquierdo del HMI
SW derecho del HMI	Versión de software del teclado derecho del HMI
EE derecho del HMI	Versión de EEPROM del teclado derecho del HMI
Versión de Kernel Versión de software del tablero principal del HMI
Versión de calibración de toque	Versión de software de cola de LCD/TP FPC
Versión de la base de datos	Estructura de la base de datos del tablero principal del HMI
Versión de audio Versión de software del tablero principal del HMI
SW de ACU del horno	Versión de software de la unidad de control del electrodoméstico del horno
SW de ACU de MWO	Versión de software de la unidad de control del electrodoméstico del horno microondas
Ingresos a diagnóstico	Número de veces que se ha ingresado al menú Diagnostics (Diagnóstico)

1. Enchufe el horno o conecte el suministro eléctrico.
2. Ingrese al modo Diagnostics (Diagnóstico).
3. Toque o desplácese hasta System Information (Información del sistema) en el menú Diagnostics (Diagnóstico) y luego, toque OK (Aceptar).
4. Toque o desplácese por el menú System Information (Información del sistema) para ver el estado deseado.

NOTA: Si toca en Back (Atrás), la pantalla regresará al menú Diagnostics (Diagnóstico) principal.

Procedimiento general: Selección de modelo

NOTA: Cuando instale una nueva Interfaz de usuario (IU), se le solicitará seleccionar un nuevo número de modelo después del encendido. Para cambiar el número de modelo en una IU existente, siga los pasos a continuación.

1. Enchufe el horno o conecte el suministro eléctrico.
2. Ingrese al modo Diagnostics (Diagnóstico).
3. Toque o desplácese hasta System Information (Información del sistema) en el menú Diagnostics (Diagnóstico) y luego, toque OK (Aceptar).
4. Toque o desplácese hasta Model Number (Número de modelo) y luego, toque OK (Aceptar).
5. Toque o desplácese hasta el número de modelo correcto en la lista y luego, toque Select (Seleccionar).

Códigos de falla/error en la pantalla

Sin pantalla; el control está en blanco.

Suministro de energía de modo interruptor (SMPS), interfaz de usuario (IU)

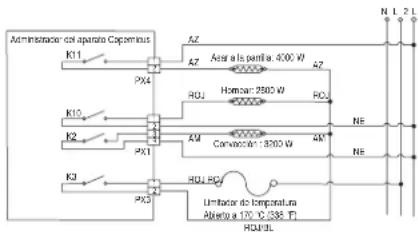

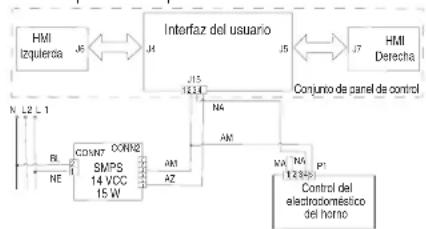

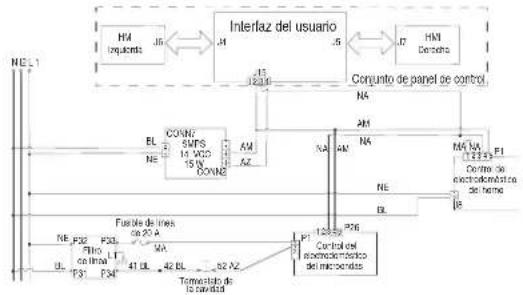

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender).

1. Desenchufe el horno o desconecte el suministro eléctrico.
2. Quite la cubierta de plástico de la IU. Verifique la conexión de la pantalla a la IU.
3. Verifique el cableado de la línea principal al SMPS (CONN 7).

1. Verifique la conexión del mazo de cables a la IU (J15).
2. Para verificar si la tensión de entrada adecuada en J15-2 (GND) a J15-4 (14 V de CC) en la IU es correcta, siga estos pasos:
3. Conecte el equipo de medición de tensión en J15-2 y J15-4 en la IU.
4. Enchufe el horno o vuelva a conectar el suministro eléctrico.
5. Mida la tensión y confirme que la lectura sea de 14 V de CC. Si fuera correcto, desenchufe el horno o desconecte el suministro eléctrico y vaya al paso 13. Si la tensión no es correcta, vaya al paso 9.

6. Desenchufe el horno o desconecte el suministro eléctrico. Reemplace el SMPS.

7. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.

8. Enchufe el horno o vuelva a conectar el suministro eléctrico.
9. Verifique la pantalla del tablero de control. Si todavía no hay pantalla, desenchufe el horno o desconecte el suministro eléctrico.
10. Reemplace el tablero principal del HMI o el tablero de la IU.
11. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
12. Enchufe el horno o vuelva a conectar el suministro eléctrico. Si se reemplazó la IU, siga las indicaciones de la pantalla para seleccionar el número de modelo.
13. Verifique que el funcionamiento sea normal. Si el problema persiste, reemplace el conjunto del panel de control y repita los pasos del 14 al 16.

La interfaz de usuario no reacciona al tacto

Conjunto de panel de control

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender).

1. Ingrese al menú Diagnostics (Diagnóstico) y toque POWER (Encender).
2. Para restablecer la calibración de control táctil: desenchufe el horno o desconecte el suministro eléctrico, espere 10 segundos y luego, enchufe el horno o vuelva a conectar el suministro eléctrico. Si el aparato sigue sin responder, vaya al Paso 3.
3. Desenchufe el horno o desconecte el suministro eléctrico.
4. Reemplace el conjunto de panel de control.
5. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
6. Enchufe el horno o vuelva a conectar el suministro eléctrico.
7. Verifique que el funcionamiento sea normal.

No hay sonido Altavoz, Conjunto de panel de control

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender).

1. Verifique que el sonido esté activado. Toque el menú Tools (Herramientas y luego, desplácese hasta el menú Sound (Sonido). Confirme que las acciones Key Press (Pulsación de teclas), Timer & Alert (Temporizador y alerta) y Power On & Off (Encendido y apagado) estén todas activadas y ajuste el volumen deseado.
2. Desenchufe el horno o desconecte el suministro eléctrico.
3. Compruebe que el altavoz esté conectado con firmeza al tablero principal del HMI o al tablero de IU en J8. Si el altavoz está firmemente conectado, vaya al Paso 4. Si la conexión del altavoz está floja, vuelva a conectarlo y continúe al Paso 5.

1. Reemplace el altavoz.
2. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
3. Enchufe el horno o vuelva a conectar el suministro eléctrico.
4. Confirme el funcionamiento del altavoz. Si el problema persiste, desenchufe el horno o desconecte el suministro eléctrico, reemplace el conjunto de panel de control y repita los pasos 5 a 7.

FALLA ERROR CONDICIÓN DE FALLA PROBABLE

F1 Interno E0 Falla de interfaz de usuario del horno

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender).

PROCEDIMIENTO: Antes de continuar, verifique el código de error ingresando al modo Diagnostics (Diagnóstico) y seleccionando Error Diagnostics (Diagnóstico de error).

NOTA: Si hay otros códigos de error guardados, soluciónelos primero.

1. Desenchufe el horno o desconecte el suministro eléctrico.
2. Confirme que el conjunto de panel de control esté conectado al chasis del horno. Si está, vaya al paso 6. Si no lo está, corrija la conexión.

3. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.

4. Enchufe el horno o vuelva a conectar el suministro eléctrico y encienda y apague.

5. Si el error persiste, desenchufe el horno o desconecte el suministro eléctrico.

6. Reemplace el tablero principal del HMI o el tablero de la IU.

7. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.

8. Enchufe el horno o vuelva a conectar el suministro eléctrico y encienda y apague.

9. Si el error persiste después de haber reemplazado el tablero principal del HMI o el tablero de la IU, desenchufe el horno o desconecte el suministro eléctrico y reemplace el conjunto del panel de control.

10. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.

11. Enchufe el horno o vuelva a conectar el suministro eléctrico. Sigas las indicaciones en pantalla para seleccionar el modelo.

12. Verifique que el funcionamiento sea normal. Ingrese al modo Diagnostics (Diagnóstico), seleccione Error Diagnostics (Diagnóstico de error) y borre el historial. Si reemplazó el conjunto de panel de control, no necesita borrar el historial de errores.

FALLA ERROR CONDICIÓN DE FALLA PROBABLE

F1 E1 Error interno de ACU del horno

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender).

PROCEDIMIENTO: Antes de continuar, verifique el código de error ingresando al modo Diagnostics (Diagnóstico) y seleccionando Error Diagnostics (Diagnóstico de error).

NOTA: Si hay otros códigos de error guardados, soluciónelos primero.

1. Desenchufe el horno o desconecte el suministro eléctrico.

2. Reemplace el administrador del aparato Copernicus.

3. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.

4. Enchufe el horno o vuelva a conectar el suministro eléctrico.

5. Si el error persiste después de reemplazar el administrador del aparato Copernicus, desenchufe el horno o desconecte el suministro eléctrico y vaya al Paso 6. De lo contrario, vaya al paso 9.

6. Reemplace el conjunto de panel de control.

7. Vuelva a ensamblar las piezas y paneles antes de ponerlo a funcionar.

8. Enchufe el horno o vuelva a conectar el suministro eléctrico.

9. Siga las indicaciones en pantalla para seleccionar el número de modelo.

10. Verifique que el funcionamiento sea normal. Ingrese al modo Diagnostics (Diagnóstico), seleccione Error Diagnostics (Diagnóstico de error) y borre el historial. Si reemplazó el conjunto de panel de control, no necesita borrar el historial de errores.

FALLA ERROR CONDICIÓN DE FALLA PROBABLE

F1 E4 Error 4903 de relé del horno microondas

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender). Antes de encender, asegúrese de que haya una carga, como una taza apta para microondas llena de agua, en la cavidad del horno microondas, e inicie una función de cocción del microondas. Espere 1 minuto y luego, compruebe si la falla vuelve a aparecer.

1. Asegúrese de que todos los interruptores de bloqueo funcionen correctamente: cuando abre la puerta, la luz del microondas se enciende y cuando la cierra, la luz se apaga.
2. Desenchufe el horno o desconecte el suministro eléctrico.
3. Revise lo siguiente en el control del electrodoméstico del microondas:

a. Conexiones de cables al Relé 4903.

Fusible de linea de 20 A MA 1 Interruptor de bloqueo primario 4 Relé del microondas 4903 AZ Inversor CN702

b. Compruebe si el Relé 4903 está en cortocircuito. Si así fuera, vaya al paso 7.

1. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
2. Enchufe el horno o vuelva a conectar el suministro eléctrico.
3. Para verificar si el código de error persiste, asegúrese de que haya una carga, como una taza apta para microondas llena de agua, en la cavidad del horno microondas, e inicie una función de cocción en el horno. Espere 1 minuto para comprobar si el error aparece. Si el error persiste, vaya al paso 7. De lo contrario, vaya al paso 10.
4. Desenchufe el horno microondas o desconecte el suministro eléctrico y reemplace el control del electrodoméstico del microondas.
5. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
6. Enchufe el horno o vuelva a conectar el suministro eléctrico.
7. Verifique que el funcionamiento sea normal. Ingrese al menú Diagnostics (Diagnóstico), seleccione Error Diagnostics (Diagnóstico de error) y borre el historial.

FALLA ERROR CONDICIÓN DE FALLA PROBABLE

F1 E5 Error en el inversor del horno microondas

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender). Antes de encender, asegúrese de que haya una carga, como una taza apta para microondas llena de agua, en la cavidad del horno microondas, e inicie una función de cocción del microondas. Espere 1 minuto y luego, compruebe si la falla vuelve a aparecer.

1. Asegúrese de que todos los interruptores de bloqueo funcionen correctamente: cuando abre la puerta, la luz del microondas se enciende y cuando la cierra, la luz se apaga.
2. Desenchufe el horno o desconecte el suministro eléctrico.
3. Revise lo siguiente en el control del electrodoméstico del microondas:

a. Relé 4903.

b. Conector P8.

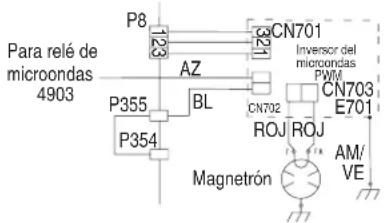

Para relé de microondas 4903 P8 CN701 Inversor del microondas PWM P355 BL CN702 CN703 E701 P354 ROJ ROJ AM/ VE Magnetrón

1. Revise las conexiones siguientes en el panel del inversor:

a. CN701
b. CN702
c. CN703

1. Si la puerta funciona en forma adecuada y todas las conexiones son correctas, vuelva a colocar el Panel de inversor del microondas.

2. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.

3. Enchufe el horno o vuelva a conectar el suministro eléctrico.

4. Para verificar si el código de error persiste, asegúrese de que haya una carga, como una taza apta para microondas llena de agua, en la cavidad del horno microondas, e inicie una función de cocción en el horno. Espere 1 minuto para comprobar si el error aparece. Si el error persiste, entonces vaya al paso 9. De lo contrario, vaya al paso 17.

5. Desenchufe el horno o desconecte el suministro eléctrico.
6. Reemplace el magnetrón.
7. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
8. Enchufe el horno o vuelva a conectar el suministro eléctrico.
9. Para verificar si el código de error persiste, asegúrese de que haya una carga, como una taza apta para microondas llena de agua, en la cavidad del horno microondas, e inicie una función de cocción en el horno. Espere 1 minuto para comprobar si el error aparece. Si el error persiste, entonces vaya al paso 14. De lo contrario, vaya al paso 17.
10. Desenchufe el horno microondas o desconecte el suministro eléctrico y reemplace la ACU del microondas.
11. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
12. Enchufe el horno o vuelva a conectar el suministro eléctrico.
13. Verifique que el funcionamiento sea normal. Ingrese al menú Diagnostics (Diagnóstico), seleccione Error Diagnostics (Diagnóstico de error) y borre el historial.

FALLA ERROR CONDICIÓN DE FALLA PROBABLE

F1 E6 Error de generación del microondas

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender). Antes de encender, asegúrese de que haya una carga, como una taza apta para microondas llena de agua, en la cavidad del horno microondas, e inicie una función de cocción del microondas. Espere 1 minuto y luego, compruebe si la falla vuelve a aparecer.

1. Asegúrese de que todos los interruptores de bloqueo funcionen correctamente: cuando abre la puerta, la luz del microondas se enciende y cuando la cierra, la luz se apaga.
2. Desenchufe el horno o desconecte el suministro eléctrico.
3. Revise lo siguiente en el control del electrodoméstico del microondas: a. Relé 4903.

Fusible de linea de 20 A MA 1 Interruptor de bloqueo primario 4 Relé del microondas 4903 AZ Inversor CN702

1. Si la puerta funciona en forma adecuada y todas las conexiones son correctas, vuelva a colocar el magnetrón.

2. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.

3. Enchufe el horno o vuelva a conectar el suministro eléctrico.
4. Para verificar si el código de error persiste, asegúrese de que haya una carga, como una taza apta para microondas llena de agua, en la cavidad del horno microondas, e inicie una función de cocción en el horno. Espere 1 minuto para comprobar si el error aparece. Si el error persiste, entonces vaya al paso 8. De lo contrario, vaya al paso 16.
5. Desenchufe el horno microondas o desconecte el suministro eléctrico y reemplace el Panel de inversor.
6. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
7. Enchufe el horno o vuelva a conectar el suministro eléctrico.
8. Para verificar si el código de error persiste, asegúrese de que haya una carga, como una taza apta para microondas llena de agua, en la cavidad del horno microondas, e inicie una función de cocción en el horno. Espere 1 minuto para comprobar si el error aparece. Si el error persiste, entonces vaya al paso 12. De lo contrario, vaya al paso 16.

1. Desenchufe el horno o desconecte el suministro eléctrico.
2. Reemplace la ACU del microondas.
3. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
4. Enchufe el horno o vuelva a conectar el suministro eléctrico.
5. Verifique que el funcionamiento sea normal. Ingrese al menú Diagnostics (Diagnóstico), seleccione Error Diagnostics (Diagnóstico de error) y borre el historial.

FALLA ERROR CONDICIÓN DE FALLA PROBABLE

Tecla F2

E0 Teclado desconectado

E1 Tecla atascada o en cortocircuito

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender).

PROCEDIMIENTO: Antes de continuar, verifique el código de error ingresando al modo Diagnostics (Diagnóstico) y seleccionando Error Diagnostics (Diagnóstico de error).

1. Desenchufe el horno o desconecte el suministro eléctrico.
2. Compruebe que los conectores J4, J5, J6 y J7 estén conectados con firmeza. Si no lo están, vaya al paso 3. Si lo están, vaya al paso 6.

1. Vuelva a conectar todos los conectores flojos.
2. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
3. Enchufe el horno o vuelva a conectar el suministro eléctrico. Si desaparece la falla, vaya al paso 9. Si la falla persiste, desenchufe el horno o desconecte el suministro eléctrico.
4. Reemplace el conjunto de panel de control.
5. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
6. Siga las indicaciones en pantalla para seleccionar el número de modelo.
7. Verifique que el funcionamiento sea normal. Ingrese al menú Diagnostics (Diagnóstico), seleccione Error Diagnostics (Diagnóstico de error) y borre el historial. Si reemplazó el Conjunto de panel de control, no necesita borrar el historial de errores.

FALLA ERROR CONDICIÓN DE FALLA PROBABLE

Sensores F3 E0 Sensor del horno principal abierto o en cortocircuito

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender).

PROCEDIMIENTO: Antes de continuar, verifique el código de error ingresando al modo Diagnostics (Diagnóstico) y seleccionando Error Diagnostics (Diagnóstico de error).

1. Desenchufe el horno o desconecte el suministro eléctrico.
2. Desconecte el conector P3 del administrador del aparato Copernicus y mida la resistencia del sensor entre P3-1 y P3-2. Pruebe de 1000 Ω a 1200 Ω a 25 °C (77 °F). Compruebe que el sensor no presente un cortocircuito en la conexión a tierra. Si los resultados de las comprobaciones del sensor no son correctos, reemplace el sensor y repita las comprobaciones.

Sensor de temperature del homo v v 2 3 8 6 7 8 9 10 P3 Administrador del aparate Copernicus

1. Vuelva a montar todas las piezas y paneles, y enchufe el horno o vuelva a conectar el suministro eléctrico.
2. Ingrese al modo Diagnostics (Diagnóstico) y seleccione Sensors & Switches (Sensores e interruptores) para verificar que la temperatura mostrada en la pantalla Cavity Temperatura (Temperatura de la cavidad) sea correcta (debe ser la temperatura ambiente). Si lo es, vaya al paso 8. Si no lo es, desenchufe el horno o desconecte el suministro eléctrico. NOTA: En la pantalla de estado, la unidad de medición es Celsius.
3. Reemplace el tablero del Administrador del horno Copernicus.
4. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
5. Enchufe el horno o vuelva a conectar el suministro eléctrico.
6. Verifique que el funcionamiento sea normal. Ingrese al modo Diagnostics (Diagnóstico), seleccione Error Diagnostics (Diagnóstico de error) y borre el historial.

FALLA ERROR CONDICIÓN DE FALLA PROBABLE

Sensores F3 E3

Conector de sonda de carne o sonda de carne en cortocircuito

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender).

PROCEDIMIENTO: Antes de continuar, verifique el código de error ingresando al modo Diagnostics (Diagnóstico) y seleccionando Error Diagnostics (Diagnóstico de error).

1. Desenchufe el horno o desconecte el suministro eléctrico.
2. Retire la sonda de carne si está conectada.
3. Desconecte el conector P3 del administrador del aparato Copernicus.

1. Verifique la resistencia del conector entre P3-3 y P3-4. Si es 0 Ω, cambie el conjunto del conector y siga con el paso 5. Si no es 0 Ω, el conjunto del conector está funcionando correctamente. Vaya al paso 5.
2. Enchufe la sonda de carne y pruebe en caso de cortocircuito a tierra o abierto. Si las pruebas de la sonda de carne no son correctas, reemplace la sonda de carne. A 25 °C (77 °F) el valor esperado es de aproximadamente 50 KΩ. Si las pruebas son correctas, reemplace el administrador del aparato Copernicus.
3. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
4. Enchufe el horno o vuelva a conectar el suministro eléctrico.
5. Verifique que el funcionamiento sea normal. Ingrese al modo Diagnostics (Diagnóstico), seleccione Error Diagnostics (Diagnóstico de error) y borre el historial. Para verificar la lectura de la sonda de carne, ingrese en el modo Diagnostics (Diagnóstico) y seleccione Sensors & Switches (Sensores e interruptores). La sonda de carne debería detectar la temperatura ambiente.

FALLA ERROR CONDICIÓN DE FALLA PROBABLE

F4 E1

Error de sensor de temperatura de la cavidad del microondas

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender). Antes de encender, asegúrese de que haya una carga, como una taza apta para microondas llena de agua, en la cavidad del horno microondas, e inicie una función de cocción del microondas que utilice el sensor de temperatura, como un ciclo de Convección. Espere 1 minuto y luego, compruebe si la falla vuelve a aparecer.

1. Desenchufe el horno o desconecte el suministro eléctrico.
2. Verifique que la conexión P22 del control del electrodoméstico del microondas esté conectada con firmeza. Si lo es, vaya al paso 3. Si no lo está, vuelva a conectar y vaya al paso 5.

Termistor de cavidad Control del electrodoméstico del microondas P22

1. Desconecte el conector P22 del control del electrodoméstico del microondas y mida la resistencia del termistor. Debe ser de (aproximadamente) 230 kΩ a 25 °C ± 10 °C (77 °F ± 10 °F).
2. Compruebe que el termistor no presente un cortocircuito en la conexión a tierra. Si el resultado de la comprobación del termistor no es correcto, reemplace el termistor. Si el resultado de la comprobación del termistor es correcto, reemplace el control del electrodoméstico del microondas.
3. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
4. Enchufe el horno o vuelva a conectar el suministro eléctrico.
5. Verifique que el funcionamiento sea normal. Ingrese al menú Diagnostics (Diagnóstico), seleccione Error Diagnostics (Diagnóstico de error) y borre el historial.

FALLA ERROR CONDICIÓN DE FALLA PROBABLE

F4 E2 Error de sensor de temperatura del magnetrón

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender). Antes de encender, asegúrese de que haya una carga, como una taza apta para microondas llena de agua, en la cavidad del horno microondas, e inicie una función de cocción del microondas. Espere 1 minuto y luego, compruebe si la falla vuelve a aparecer.

1. Desenchufe el horno o desconecte el suministro eléctrico.
2. Verifique que la conexión P21 del control del electrodoméstico del microondas esté conectada con firmeza. Si lo es, vaya al paso 3. Si no lo está, vuelva a conectar y vaya al paso 5.

Termistor del magnetrón P21 Control del electrodoméstico del microondas

1. Desconecte el conector P21 del control del electrodoméstico del microondas y mida la resistencia del termistor. Debe ser de (aproximadamente) 10 kΩ a 25 °C ± 10 °C (77 °F ± 10 °F).
2. Compruebe que el termistor no presente un cortocircuito en la conexión a tierra. Si el resultado de la comprobación del termistor no es correcto, reemplace el termistor. Si el resultado de la comprobación del termistor es correcto, reemplace el control del electrodoméstico del microondas.
3. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
4. Enchufe el horno o vuelva a conectar el suministro eléctrico.
5. Verifique que el funcionamiento sea normal. Ingrese al menú Diagnostics (Diagnóstico), seleccione Error Diagnostics (Diagnóstico de error) y borre el historial.

FALLA ERROR CONDICIÓN DE FALLA PROBABLE

Entradas F4 E4 Error de sensor de humedad del horno microondas

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender). Antes de encender, asegúrese de que haya una carga, como una taza apta para microondas llena de agua, en la cavidad del horno microondas, e inicie una función de cocción del microondas que utilice el sensor de humedad, como un ciclo de Vaporización. Espere 1 minuto y luego, compruebe si la falla vuelve a aparecer.

1. Desenchufe el horno o desconecte el suministro eléctrico.
2. Verifique que la conexión P23 del control del electrodoméstico del microondas esté conectada con firmeza. Si lo es, vaya al paso 3. Si no lo está, vuelva a conectar y vaya al paso 5.

Sensor de humedad 1600 P23 Control del electrodoméstico del microondas

1. Desconecte el conector P23 del control del electrodoméstico del microondas y mida la resistencia del sensor.

Entre las espigas 3 y 1. Debe ser de aproximadamente 2800 Ω a 25 °C ± 10 °C (77 °F ± 10 °F).

Entre las espigas 3 y 2. Debe ser de aproximadamente 2800 Ω a 25 °C ± 10 °C (77 °F ± 10 °F).

1. Compruebe que el sensor no presente un cortocircuito en la conexión a tierra. Si el resultado de la comprobación del sensor no es correcto, reemplace el sensor. Si el resultado de la comprobación del sensor es correcto, reemplace el control del electrodoméstico del microondas.
2. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
3. Enchufe el horno o vuelva a conectar el suministro eléctrico.
4. Verifique que el funcionamiento sea normal. Ingrese al menú Diagnostics (Diagnóstico), seleccione Error Diagnostics (Diagnóstico de error) y borre el historial.

FALLA ERROR CONDICIÓN DE FALLA PROBABLE

F4 E8 Temperatura del inversor del horno

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender). Antes de encender, asegúrese de que haya una carga, como una taza apta para microondas llena de agua, en la cavidad del horno microondas, e inicie una función de cocción del microondas. Espere 1 minuto y luego, compruebe si la falla vuelve a aparecer.

1. Desenchufe el horno o desconecte el suministro eléctrico.
2. Revise lo siguiente:

a. La conexión del ventilador de refrigeración para comprobar que no haya conectores flojos.
b. La Instalación del horno y asegúrese de que no haya obstrucciones.

1. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
2. Enchufe el horno o vuelva a conectar el suministro eléctrico.
3. Para verificar si el ventilador de refrigeración está atascado, asegúrese de que haya una carga, como una taza apta para microondas llena de agua, en la cavidad del horno microondas, e inicie una función de cocción en el horno. Compruebe que el ventilador esté funcionando. Si no es así, desenchufe el horno o desconecte el suministro eléctrico, reemplace el ventilador y vaya al paso 8. De lo contrario, continúe en el paso 6.
4. Desenchufe el horno o desconecte el suministro eléctrico.
5. Reemplace el tablero inversor.
6. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
7. Enchufe el horno o vuelva a conectar el suministro eléctrico.
8. Verifique que el funcionamiento sea normal. Ingrese al menú Diagnostics (Diagnóstico), seleccione Error Diagnostics (Diagnóstico de error) y borre el historial.

FALLA ERROR CONDICIÓN DE FALLA PROBABLE

F4 E9 Exceso de temperatura del inversor y el magnetrón

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender). Antes de encender, asegúrese de que haya una carga, como una taza apta para microondas llena de agua, en la cavidad del horno microondas, e inicie una función de cocción del microondas. Espere 1 minuto y luego, compruebe si la falla vuelve a aparecer.

1. Desenchufe el horno o desconecte el suministro eléctrico.
2. Revise lo siguiente:

a. La conexión del ventilador de refrigeración para comprobar que no haya conectores flojos.

b. La Instalación del horno y asegúrese de que no haya obstrucciones.

1. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
2. Enchufe el horno o vuelva a conectar el suministro eléctrico.
3. Para verificar si el ventilador de refrigeración está atascado, asegúrese de que haya una carga, como una taza apta para microondas llena de agua, en la cavidad del horno microondas, e inicie una función de cocción en el horno. Compruebe que el ventilador esté funcionando. Si no es así, desenchufe el horno o desconecte el suministro eléctrico, reemplace el ventilador y vaya al paso 8. De lo contrario, continúe en el paso 6.
4. Desenchufe el horno o desconecte el suministro eléctrico.
5. Reemplace el magnetrón y el panel de inversor.
6. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
7. Enchufe el horno o vuelva a conectar el suministro eléctrico.
8. Verifique que el funcionamiento sea normal. Ingrese al menú Diagnostics (Diagnóstico), seleccione Error Diagnostics (Diagnóstico de error) y borre el historial.

FALLA ERROR CONDICIÓN DE FALLA PROBABLE

Entradas F5 E0 El interruptor de puerta y pestillo no concuerdan

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender).

PROCEDIMIENTO: Antes de continuar, verifique el código de error ingresando al modo Diagnostics (Diagnóstico) y seleccionando Error Diagnostics (Diagnóstico de error).

1. Ingrese al menú Diagnostic (Diagnóstico) y seleccione Component Activation (Activación de componentes). Toque o desplácese hasta Door Latch Motor (Motor del pestillo de puerta) y luego, toque OK (Aceptar). Toque Latch Door (Pestillo de puerta). Espere por lo menos 15 segundos y verifique si el estado del pestillo cambia en la pantalla. Si el estado no cambia, desenchufe el horno o desconecte el suministro eléctrico y vaya al paso 2. Si el estado cambia, desenchufe el horno o desconecte el suministro eléctrico y vaya al paso 5.
2. Si la puerta del horno no se abrió, desconecte el conector P3 y compruebe la continuidad (en el cable del pestillo) entre P3-5 y P3-7.

1. Desconecte el conector J8 del administrador del aparato Copernicus.

2. Mida la resistencia entre los conectores J8-2 y P5-1. Debe ser de 500 Ω a 3000 Ω a 25 °C (77 °F).

Administrador del aparato Copernicus P3 1 2 3 4 5 6 7 8 9 J8 M M Posilla de puesta del motor N

1. Si el resultado de la comprobación de resistencia está fuera del rango, reemplace el conjunto de pestillo de puerta afectado. Verifique que el error no vuelva a producirse.
2. Vuelva a ensamblar todas las piezas y los paneles.
3. Enchufe el horno o vuelva a conectar el suministro eléctrico.
4. Ingrese al menú Diagnostic (Diagnóstico) y seleccione Component Activation (Activación de componentes). Compruebe el estado de la puerta en la pantalla abriendo y cerrando la puerta del horno.
5. Si el estado no cambia, desenchufe el horno o desconecte el suministro eléctrico.
6. Compruebe la continuidad con la puerta abierta y cerrada en P3-5 a P3-6. Puerta abierta = resistencia infinita. Puerta cerrada = cero resistencia.
7. Si el resultado de la comprobación de continuidad no es correcto, reemplace el conjunto de pestillo de puerta. Si todas las comprobaciones arrojaron resultados correctos, reemplace el administrador del aparato Copernicus.
8. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
9. Enchufe el horno o vuelva a conectar el suministro eléctrico.
10. Verifique que el funcionamiento sea normal. Ingrese al menú Diagnostics (Diagnóstico), seleccione Error Diagnostics (Diagnóstico de error) y borre el historial.

FALLA ERROR CONDICIÓN DE FALLA PROBABLE

Entradas F5 E1 El pestillo no funciona.

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender).

PROCEDIMIENTO: Antes de continuar, verifique el código de error ingresando al modo Diagnostics (Diagnóstico) y seleccionando Error Diagnostics (Diagnóstico de error).

1. Ingrese al menú Diagnostic (Diagnóstico) y seleccione Component Activation (Activación de componentes). Toque o desplácese hasta Door Latch Motor (Motor del pestillo de puerta) y luego, toque OK (Aceptar). Toque Latch Door (Pestillo de puerta). Espere por lo menos 15 segundos y verifique si el estado del pestillo cambia en la pantalla. Si el estado no cambia, vaya al paso 2. Si el estado cambia, desenchufe el horno o desconecte el suministro eléctrico, reemplace el administrador del aparato Copernicus y vaya al paso 6.
2. Si el estado del pestillo en la pantalla es "open" (abierto), desenchufe el horno o desconecte el suministro eléctrico y verifique si la conexión del mazo entre el interruptor del pestillo del motor y P3-5 y P3-7 está floja.

1. Desconecte el conector J8 del administrador del aparato Copernicus.

1. Mida la resistencia entre los conectores J8-2 y P5-1. Debe ser de 500 Ω a 3000 Ω a 25 °C (77 °F).

Administrador del aparato Copernicus 2 3 4 5 6 7 8 P3 AM M RL Pestilla de puesta del motor N 2 BL J3

1. Si el resultado de la comprobación de resistencia está fuera del rango, reemplace el conjunto de pestillo de puerta. Verifique que el error no vuelva a producirse. Si todas las comprobaciones arrojaron resultados correctos, reemplace el administrador del aparato Copernicus.
2. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
3. Enchufe el horno o vuelva a conectar el suministro eléctrico.
4. Verifique que el funcionamiento sea normal. Ingrese al menú Diagnostics (Diagnóstico), seleccione Error Diagnostics (Diagnóstico de error) y borre el historial.

FALLA	ERROR	CONDICIÓN DE FALLA PROBABLE
F6	E0 Interfaz de usuario del horno: se perdió la comunicación
	E6	Administrador del electrodoméstico del horno: se perdió la comunicación

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender).

PROCEDIMIENTO: Antes de continuar, verifique el código de error ingresando al modo Diagnostics (Diagnóstico) y seleccionando Error Diagnostics (Diagnóstico de error).

1. Desenchufe el horno o desconecte el suministro eléctrico.
2. Verifique la continuidad del cableado entre P1-4 y J15-3, y entre P1-5 y J15-2.
3. Verifique la continuidad entre P1-1 y P1-2.
4. Si todas las comprobaciones tienen resultados correctos, reemplace el administrador del aparato Copernicus.

1. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
2. Enchufe el horno o vuelva a conectar el suministro eléctrico.
3. Si el error aparece de nuevo, desenchufe el horno o desconecte el suministro eléctrico.
4. Reemplace el tablero principal del HMI o el tablero de la IU.
5. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
6. Enchufe el horno o vuelva a conectar el suministro eléctrico.
7. Siga las indicaciones de la pantalla para seleccionar el número de modelo, en caso de que haya reemplazado la IU.
8. Verifique que el funcionamiento sea normal. Ingrese al modo Diagnostics (Diagnóstico), seleccione Error Diagnostics (Diagnóstico de error) y borre el historial.

FALLA ERROR CONDICIÓN DE FALLA PROBABLE

F6 E1 Temperatura demasiado alta

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender).

PROCEDIMIENTO: Antes de continuar, verifique el código de error ingresando al modo Diagnostics (Diagnóstico) y seleccionando Error Diagnostics (Diagnóstico de error).

1. Desenchufe el horno o desconecte el suministro eléctrico.
2. Revise los elementos que presentan un cortocircuito en la conexión a tierra. Compruebe la resistencia de los elementos:

a. PX4-2 y PX3-2 para comprobar el elemento para asar a la parrilla (de 13,2 Ω a 14,6 Ω)
b. PX1-1 y PX3-2 para comprobar el elemento para hornear (de 19 Ω a 21 Ω)
c. PX1-3 y PX3-2 para comprobar el elemento de convección superior (de 15,2 Ω a 17,3 Ω)

1. Si identifica un cortocircuito a tierra, reemplace el elemento correspondiente.
2. Compruebe la presencia de relés en cortocircuito.

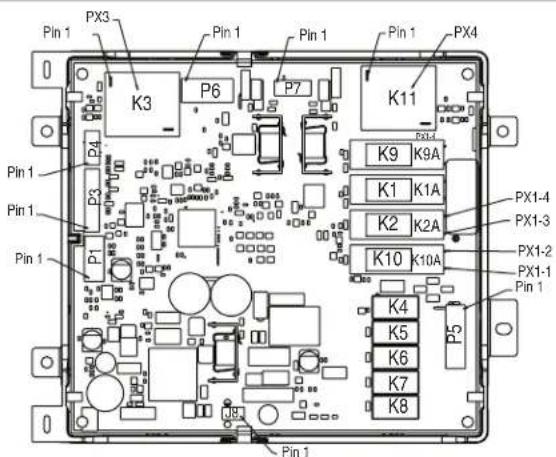

Para modelos base: Desconecte los conectores PX1 y PX4 y verifique la presencia de cortocircuitos entre:

a. PX1-1 y PX1-2 (Relé de hornear)
b. PX1-3 y PX1-4 (Relé de convección superior)
c. PX4-1 y PX4-2 (Relé de asar a la parrilla)

Administrator del aparato Copentinus K11 PXD K2 A2 A7 Aest a la partia: 400 V RQ1 Hormar 250V RQ2 K10 PXD K2 PXD AM Convocero: 350V AM RQ1 RQ2 RQ2 N1 N2 L Limitador do temperatura Alerta a 120°C (586°F) HOUJIL

1. Si identifica un relé en cortocircuito, reemplace el administrador del aparato Copernicus. Vaya al paso 9.

2. Si todo está funcionando correctamente, desconecte el conector P3 del administrador del aparato Copernicus.

3. Mida la resistencia del sensor del horno. Debe ser de 1000 Ω a 1200 Ω a 25 °C (77 °F).
4. Compruebe que el sensor no presente un cortocircuito en la conexión a tierra. Si los resultados de las comprobaciones del sensor no son correctos, reemplace el sensor y repita las comprobaciones.

Sensor do temperature de hame v v Administrador del aparato Copernicus 32

1. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.

2. Enchufe el horno o vuelva a conectar el suministro eléctrico.

3. Ingrese al modo Diagnostics (Diagnóstico) y seleccione Sensors & Switches (Sensores e interruptores) para verificar que la temperatura del horno correspondiente mostrada en la pantalla sea correcta (debe ser la temperatura ambiente). De lo contrario, desenchufe el horno o desconecte el suministro eléctrico y reemplace el administrador del aparato Copernicus.

NOTA: En la pantalla de estado, la unidad de medición es Celsius.

1. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
2. Enchufe el horno o vuelva a conectar el suministro eléctrico.
3. Verifique que el funcionamiento sea normal. Ingrese al modo Diagnostics (Diagnóstico), seleccione Error Diagnostics (Diagnóstico de error) y borre el historial.

FALLA ERROR CONDICIÓN DE FALLA PROBABLE

F6 E4

Discrepancia de interfaz de estado de Interfaz de usuario/Administrador del horno

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender).

PROCEDIMIENTO: Antes de continuar, verifique el código de error ingresando al modo Diagnostics (Diagnóstico) y seleccionando Error Diagnostics (Diagnóstico de error).

NOTA: Si hay otros códigos de error guardados, soluciónelos primero.

1. Desenchufe el horno o desconecte el suministro eléctrico.
2. Reemplace el administrador del aparato Copernicus.

3. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.

4. Enchufe el horno o vuelva a conectar el suministro eléctrico.

5. Encienda y apague el aparato. Si el error persiste después de reemplazar el administrador del aparato Copernicus, desenchufe el horno o desconecte el suministro eléctrico. Vaya al paso 7.

6. Si desaparece el error, vaya al paso 10.

7. Reemplace el tablero principal del HMI o el tablero de la IU.

8. Vuelva a ensamblar las piezas y paneles antes de ponerlo a funcionar.

9. Enchufe el horno o vuelva a conectar el suministro eléctrico y siga las instrucciones en pantalla para seleccionar el modelo.

10. Verifique que el funcionamiento sea normal. Si lo es, vaya al paso 14. Si el error sigue presente, vaya al paso 11.

11. Desenchufe el horno o desconecte el suministro eléctrico.

12. Reemplace el conjunto de panel de control.

13. Enchufe el horno o vuelva a conectar el suministro eléctrico.

14. Sigas las indicaciones en pantalla para seleccionar el modelo.

15. Verifique que el funcionamiento sea normal. Ingrese al modo Diagnostics (Diagnóstico), seleccione Error Diagnostics (Diagnóstico de error) y borre el historial.

FALLA ERROR CONDICIÓN DE FALLA PROBABLE

F6 E8

Sin comunicación con el control del electrodoméstico del horno microondas

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender).

PROCEDIMIENTO: Antes de continuar, verifique el código de error ingresando al modo Diagnostics (Diagnóstico) y seleccionando Error Diagnostics (Diagnóstico de error).

1. Asegúrese de que el horno esté enchufado. Abra la puerta del microondas para comprobar si se encienden las luces.
2. Asegúrese de que el modo Sabbath (Día de descanso) esté desactivado.
3. Desenchufe el horno o desconecte el suministro eléctrico.
4. Verifique la conexión entre J15-2 (amarillo) y J15-3 (naranja) del tablero de la interfaz del usuario del horno y P26-3 (naranja) y P26-4 (amarillo) del control del electrodoméstico del microondas.

1. Si el mazo no presenta fallas, reemplace el control del electrodoméstico del microondas.
2. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
3. Enchufe el horno o vuelva a conectar el suministro eléctrico.
4. Si el error vuelve a aparecer, desenchufe o desconecte el suministro eléctrico y reemplace el tablero principal del HMI o el tablero de la IU.

5. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.

6. Enchufe el horno o vuelva a conectar el suministro eléctrico.

7. Siga las indicaciones de la pantalla para seleccionar el número de modelo, en caso de que haya reemplazado la IU.
8. Verifique que el funcionamiento sea normal. Ingrese al menú Diagnostics (Diagnóstico), seleccione Error Diagnostics (Diagnóstico de error) y borre el historial.

FALLA(Extremo izquierdo - 2 dígitos de reloj)	ERROR(Extremo derecho - 2 dígitos de reloj)	CONDICIÓN DE FALLA PROBABLE
F8	E0	Las conexiones de cableado del producto no son correctas
	E1	Velocidad excesiva del ventilador inferior
	E2	Velocidad insuficiente del ventilador superior
	E3	Velocidad excesiva del ventilador superior

MENSAJE DE VELOCIDAD DEL VENTILADOR INFERIOR EN SIMPLE/DOBLE: El producto presenta un problema y no lo puede seguir usando.

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

1. Desenchufe el horno o desconecte el suministro eléctrico.
2. Espere por lo menos 30 segundos.
3. Enchufe el horno o vuelva a conectar el suministro eléctrico.
4. Ingrese al modo Diagnostics (Diagnóstico) y diríjase a la lista Component Activation (Activación de componentes).
5. Active Cooling Fan Low Speed (Velocidad baja de ventilador de refrigeración).
6. Compruebe la entrada de voltaje adecuada en P5-5 y neutral para el ventilador de alta velocidad, P5-4 y neutral para el ventilador de baja velocidad cuando el ventilador de refrigeración esté funcionando mediante los pasos siguientes.
7. Desenchufe el horno o desconecte el suministro eléctrico.
8. Conecte el equipo medidor de tensión.
9. Enchufe el horno o vuelva a conectar el suministro eléctrico. Mida la tensión, confirme que la lectura de tensión sea de 120 V. Si no fuera así, desenchufe el horno o desconecte el suministro de energía y vaya al paso 13. Si lo es, vaya al paso 10.
10. Compruebe la entrada de tensión adecuada en P4-1 y P4-2 y confirme que la lectura de tensión sea de 5 V de CC. Si no es así, desenchufe el horno o desconecte el suministro eléctrico y vaya al paso 13. Si lo es, vaya al paso 11.

1. Desenchufe el horno o desconecte el suministro eléctrico.
2. Reemplace el ventilador de refrigeración. Vaya al paso 15.
3. Verifique la integridad de todos los cables del mazo y las conexiones entre el administrador del horno y el ventilador de refrigeración. Compruebe que no haya cables en cortocircuito hacia el chasis. Si los cables están pellizcados o dañados, reemplace el mazo del ventilador de refrigeración. Vaya al paso 15. Si los cables están en buenas condiciones, vaya al paso 14.
4. Reemplace el administrador del horno. Vaya al paso 15.
5. Vuelva a colocar todas las piezas y paneles antes de ponerlo a funcionar.
6. Enchufe el horno o vuelva a conectar el suministro eléctrico.
7. Ingrese al modo Diagnostics (Diagnóstico) y verifique la velocidad del ventilador dentro del horno. (Alta velocidad: 1000-3300, Baja velocidad: 400-3000)

Después de completar la comprobación de Velocidad del ventilador, regrese a la lista de activación y active Cooling Fan High Speed (Velocidad alta del ventilador de refrigeración) y vuelva a la pantalla More Information (Más información) para la velocidad del ventilador.

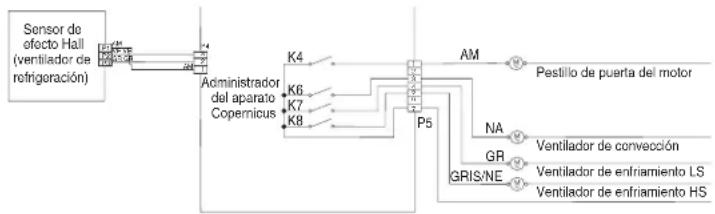


FALLA ERROR CONDICIÓN DE FALLA PROBABLE

F9 E0

Las conexiones de cableado del producto no son correctas

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender).

PROCEDIMIENTO: Antes de continuar, verifique el código de error ingresando al modo Diagnostics (Diagnóstico) y seleccionando Error Diagnostics (Diagnóstico de error).

1. Desenchufe el horno o desconecte el suministro eléctrico.
2. Acceda al cableado eléctrico desde el suministro eléctrico de la casa al horno.

3. Revise el cableado de la casa hacia el producto. Averigüe si la conexión neutral está conmutada con L1 o L2 (consulte las instrucciones de instalación para obtener detalles sobre el cableado del producto).

4. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.

5. Enchufe el horno o vuelva a conectar el suministro eléctrico.

6. Compruebe que el funcionamiento sea normal ejecutando una función de cocción. Ingrese al modo Diagnostics (Diagnóstico), seleccione Error Diagnostics (Diagnóstico de error) y borre el historial.

Componentes del horno de microondas

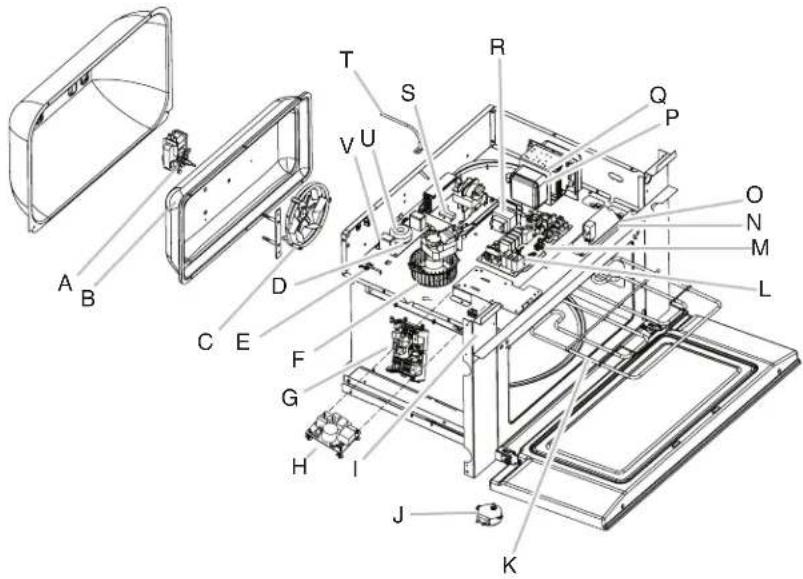

Ubicaciones de componentes

Horno de microondas superior

A. Motor de convección
B. Termostato de convección (detrás de la cubierta)
C. Elemento de convección
D. Filtro de línea
E. Sensor de humedad
F. Motor de ventilador del magnetrón
G. Administrador del aparato Copernicus (horno inferior)
H. Suministro de energía de modo interruptor (SMPS)
I. Interruptor de interbloqueo secundario
J. Motor de la bandeja giratoria
K. Elemento para asar a la parrilla
L. Control del electrodoméstico del microondas
M. Luz halógena de la cavidad
N. Interruptor de interbloqueo primario
O. Interruptor de bloqueo de monitor
P. Termistor del magnetrón
Q. Magnetrón
R. Transformador de luz del microondas
S. Inversor del microondas
T. Sensor de temperatura de la cavidad
U. Termostato de la parrilla
V. Termostato de la cavidad
No se muestra: Fusible del monitor, fusible de línea 20 A

A. Tablero principal del HMI o tablero de la IU
B. Ventilador de refrigeración
C. Sensor de temperatura del horno
D. Conjunto de convección
E. Limitador de temperatura
F. Conjunto de la luz
G. Elemento para hornear (oculto)
H. Elemento para asar a la parrilla
I. Conjunto de bloqueo de la puerta
J. Conjunto de panel de control

Lógica de relé de ventilador de refrigeración

	Soplador de alta velocidad del horno (principal/superior o inferior)	Soplador de baja velocidad del horno (principal/ superior o inferior)
Cocción del horno: fría - O
Cocción del horno: tibia - O
Cocción del horno: caliente	O	-
Limpieza automática del horno	O	-
LEYENDA
Cold (Fría)	La temperatura de la cavidad es inferior a 100°C (212°F).
Warm (Tibia)	La temperatura de la cavidad es de entre 100°C y 315°C (212°F y 599°F).
Hot (Caliente)	La temperatura de la cavidad es superior a 315°C (599°F).

Modo	Bake (Hornear)	Broil (Asar a la parrilla)	Aro de convección	Ventilador de convección
Convect Frozen Pizza (Pizza congelada por convección)	C C C O
Convect Pastry (Hojaldre por convección)	C C C C
Convect Slow Roast 12 hrs (Asado lento por convección 12 h)	C C C O
Convect Slow Roast 8 hrs (Asado lento por convección 8 h)	C C C O
Convect Slow Roast 4 hrs (Asado lento por convección 4 h)	C C C O
Convect Roast (Asar por convección)	C C C O
Convect Broil (Asar a la parrilla por convección)	- C - C
Convect Bake (Hornear por convección)	C C C C
Convect Bake - Rapid Preheat (Hornear por convección - Precalentamiento rápido)	C C C C
Bake (Hornear) C C C C
Broil (Asar a la parrilla) - C --
Keep Warm (Mantener caliente)	C C - C
Rapid Proof (Leudado rápido)	C C --
Proof (Leudar) C C --
Self Clean (Autolimpieza) C C --

LEYENDA

Relé apagado	Encendido y apagado de relé	Relé encendido No disponible
- C	O	N/D

Tabla de pruebas de componentes: horno

Para verificar correctamente el voltaje, siga estos pasos:

1. Desenchufe el horno o desconecte el suministro eléctrico.

2. Conecte el equipo de medición de voltaje a los puntos de comprobación.

3. Enchufe el horno o vuelva a conectar el suministro eléctrico y confirme la lectura de voltaje.

4. Desenchufe el horno o desconecte el suministro eléctrico.

Componente	Costado de acceso para reparaciones	Puntos de comprobación de Copernicus	Resultados-resistencia Resultados-voltaje
Luces Parte frontal P7-1 a L1 (J8-1) 0-40 Ω 120 V
Interruptor de pestillo Parte frontal P3-7 a P3-5 Circuito abierto
Interruptor de la puerta Parte frontal P3-6 a P3-5			Circuito cerrado con la puerta del horno cerrada
Motor del pestillo Parte frontal P5-1 a N (J8-2) 500-3000 Ω				Motor de 120 V en funcionamiento
Sensor de temperatura del horno Parte frontal P3-1 a P3-2 1075 Ω a 20 °C (68 °F) DLB
Sonda para carnes Parte lateral P3-3 a P3-4 9876-10075 Ω
Motor del soplador: alta velocidad	Parte trasera	P5-5 a N (P7-1)	15-23 Ω	Motor de 120 V en funcionamiento
Motor del soplador: baja velocidad	Parte trasera	P5-4 a N (J8-2)	15-23 Ω	Motor de 120 V en funcionamiento
Limitador térmico	Parte trasera	PX3-1 a L2 (Línea principal)	Circuito cerrado	0 V cerrado, N/A abierto
Ventilador de convección*	Parte trasera	P5-3 a N (J8-2)	16-20 Ω	Motor de 120 V en funcionamiento
Elemento de convección*	Parte frontal PX1-3 a PX3-2		16.63-18.38 Ω	Ciclo de convección de 240 V en funcionamiento
Elemento para hornear	Parte trasera	PX1-1 a PX3-2	19.0-21.6 Ω	Ciclo de horneado de 240 V en funcionamiento
Elemento para asar a la parrilla Parte frontal PX4-2 a PX3-2		13.5-14.92 Ω		Ciclo de asado a la parrilla de 240 V en funcionamiento
Componente		Costado de acceso para reparaciones	Puntos de comprobación de Copernicus	Resultados-resistencia Resultados-voltaje
Tablero de interfaz de usuario Parte frontal J15-2 a J15-4 N/D 14 VCC
Administrador del aparato Copernicus Lateral (combinado) P1-2 a P1-5 N/D 14 VCC

\* NOTAS:

■Desconecte el mazo del tablero antes de ejecutar mediciones.
- Consulte la tabla siguiente para identificar las espigas de conectores.

Administrador del aparato Copernicus Espiga de conector del mazo Pin del administrador del aparato Copernicus

Pin 1 PX3 Pin 1 Pin 1 Pin 1 P6 P7 K3 K11 P4 K9 K9A Pin 1 P3 K1 K1A Pin 1 K2 K2A Pin 1 K10 K10A Pin 1 P5 K4 K5 K6 K7 K8 PX1-4 PX1-3 PX1-2 PX1-1 Pin 1 Pin 1

PX1-1 J12

PX1-2 J16

PX1-3 J13

PX1-4 J17

Tabla de pruebas de componentes: homo microondas

Componente	Costado de acceso para reparaciones	Procedimiento	Resultados-resistencia	Ubicación de los componentes
Administrador del aparato	Parte superior Verifique el cableado del control del electrodoméstico del microondas:			G
Fusible del monitor	Parte superior 1.	Desenchufe el horno de microondas o desconecte el suministro de energía.2. Retire los cables conductores.3. Mida la resistencia.4. Vuelva a colocar los cables conductores.5. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.6. Enchufe el horno de microondas o reconecte el suministro de energía.	Normal = Continuidad Anormal = Infinito	No mostrado
Transformador de la luz del microondas	Parte superior 1.	Desenchufe el horno de microondas o desconecte el suministro de energía.2. Retire los cables conductores.3. Mida la resistencia (escala del ohmiómetro: Rx1).4. Vuelva a colocar los cables conductores.5. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.6. Enchufe el horno de microondas o reconecte el suministro de energía.	Bobina principal = 40 (aproximadamente)Bobina secundaria = 0,4 (aproximadamente)	R
Fusible de línea	Parte superior 1.	Desenchufe el horno de microondas o desconecte el suministro de energía.2. Retire los cables conductores.3. Mida la resistencia.4. Vuelva a colocar los cables conductores.5. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.6. Enchufe el horno de microondas o reconecto el suministro de energía.	Normal = Continuidad Anormal = Infinito	No mostrado

Componente	Costado de acceso para reparaciones	Procedimiento	Resultados-resistencia	Ubicación de los componentes
Interruptor de bloqueo primario	Parte superior Prueba 1:Desenchufe el horno de microondas o desconecte el suministro de energía.Desconecte los cables del interruptor de bloqueo primario.Verifique desde el terminal común (cable marrón) al terminal abierto normal (cable amarillo).Vuelva a conectar cables del interruptor de bloqueo primario.Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.Enchufe el horno de microondas o reconecte el suministro de energía.		Prueba 1:Puerta abierta = InfinitoPuerta cerrada = Continuidad	N
			Prueba 2:Desenchufe el horno de microondas o desconecte el suministro de energía.Desconecte los cables del interruptor de bloqueo primario.Verifique desde el terminal común (cable marrón) al terminal cerrado normal (cable azul).Vuelva a conectar cables del interruptor de bloqueo primario.Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.Enchufe el horno de microondas o reconecte el suministro de energía.	Prueba 2:Puerta abierta = ContinuidadPuerta cerrada = Infinito
Interruptor de bloqueo secundario	Parte superior	Desenchufe el horno de microondas o desconecte el suministro de energía.Desconecte los cables del interruptor de bloqueo secundario.Verifique desde el terminal común (cable azul) al terminal abierto normal (cable blanco).Vuelva a conectar cables del interruptor de bloqueo secundario.Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.Enchufe el horno de microondas o reconecte el suministro de energía.	Puerta abierta = ContinuidadPuerta cerrada = Infinito	I
Interruptor de bloqueo de monitor	Parte superior	Desenchufe el horno de microondas o desconecte el suministro de energía.Desconecte los cables del interruptor de bloqueo del monitor.Verifique desde el terminal común (cable amarillo) al terminal cerrado normal (cable azul).Vuelva a conectar cables del interruptor de bloqueo de monitor.Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.Enchufe el horno de microondas o reconecte el suministro de energía.	Puerta abierta = ContinuidadPuerta cerrada = Infinito	O
Luz de halógeno	Parte superior	Desenchufe el horno de microondas o desconecte el suministro de energía.Retire los cables conductores.Mida la resistencia.Vuelva a colocar los cables conductores.Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.Enchufe el horno de microondas o reconecte el suministro de energía.	Normal = aproximadamente 3 ΩAnormal = Infinito	M
Inversor Parte superior Verifique el cableado al inversor de microondas:Desenchufe el horno de microondas o desconecte el suministro de energía.Inspeccione visualmente 4 conectores en los paneles de inversor de microondas, CN701, CN702, CN703 y E701, para ver si hay signos de sobrecalentamiento o falla por cables sueltos, mala instalación, etc.Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.Enchufe el horno de microondas o reconecte el suministro de energía.				S
Magnetrón Parte superior	Desenchufe el horno de microondas o desconecte el suministro de energía.Retire los cables conductores. Verifique que el sello esté en buena condición.Mida la resistencia.Vuelva a colocar los cables conductores.Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.Enchufe el horno de microondas o reconecte el suministro de energía.		Terminales de filamento normal = <1ΩFilamento a chasis normal = Infinito	Q
Filtro de línea Parte superior	Desenchufe el horno de microondas o desconecte el suministro de energía.Retire los cables conductores.Mida la resistencia.Vuelva a colocar los cables conductores.Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.Enchufe el horno de microondas o reconecte el suministro de energía.		P31 a P32, P33 a P34 normal >= 300 kΩAnormal< /= 100 kΩP31 a P34, P32 a P33 normal = 0 ΩAnormal>= 100 kΩ	D

Componente	Costado de acceso para reparaciones	Procedimiento	Resultados-resistencia	Ubicación de los componentes
Sensor de humedad	Parte superior	Desenchufe el horno de microondas o desconecte el suministro de energía.Extraiga el conector de 3 espigas del control del electrodoméstico del microondas.Mida la resistencia en las espigas 1 y 3 y en las espigas 2 y 3.Vuelva a colocar el conector de 3 espigas del control del electrodoméstico del microondas.Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.Enchufe el horno de microondas o reconecte el suministro de energía.	Normal = 2,8 k (aproximadamente) a 25 °C ± 10 °C (77 °F ± 10 °F) Anormal = Infinito	E
Termistor del magnetrón		Desenchufe el horno de microondas o desconecte el suministro de energía.Retire los cables conductores.Mida la resistencia.Vuelva a colocar los cables conductores.Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.Enchufe el horno de microondas o reconecte el suministro de energía.	Normal = 10 k (aproximadamente) a 25 °C ± 10 °C (77 °F ± 10 °F) Anormal = Infinito	P
Termostato de la parrilla	Parte superior	Desenchufe el horno de microondas o desconecte el suministro de energía.Retire los cables conductores.Mida la resistencia.Vuelva a colocar los cables conductores.Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.Enchufe el horno de microondas o reconecte el suministro de energía.	Normal = Continuidad Anormal = Infinito	U
Termostato de convección	Parte trasera	Desenchufe el horno de microondas o desconecte el suministro de energía.Retire los cables conductores.Mida la resistencia.Vuelva a colocar los cables conductores.Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.Enchufe el horno de microondas o reconecte el suministro de energía.	Normal = Continuidad Anormal = Infinito	B
Elemento para asar a la parrilla	Parte trasera 1. Desenchufe el horno de microondas o desconecte el suministro de energía.2. Retire los cables conductores.3. Mida la resistencia.4. Vuelva a colocar los cables conductores.5. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.6. Enchufe el horno de microondas o reconecte el suministro de energía.		Normal = 9 Anormal = Infinito	K
Elemento de convección	Parte trasera 1. Desenchufe el horno de microondas o desconecte el suministro de energía.2. Retire los cables conductores.3. Mida la resistencia.4. Vuelva a colocar los cables conductores.5. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.6. Enchufe el horno de microondas o reconecto el suministro de energía.		Normal = 12 Anormal = Infinito	C
Sensor de temperatura de la cavidad	Parte trasera 1. Desenchufe el horno de microondas o desconecte el suministro de energía.2. Retire los cables conductores.3. Mida la resistencia.4. Vuelva a colocar los cables conductores.5. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.6. Enchufe el horno de microondas o reconecta el suministro de energía.		Normal = 230 k (aproximadamente)a 25 ^ ± 10 ^ (77 ^ ± 10 ^) Anormal = Infinito	T
Motor del ventilador de convección	Parte trasera 1. Desenchufe el horno de microondas o desconecte el suministro de energía.2. Retire los cables conductores.3. Mida la resistencia.4. Vuelva a colocar los cables conductores.5. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.6. Enchufe el horno de microonda s o reconecte el suministro de energía.		Normal = 48 Anormal = Infinito	A

©2020 Todos los derechos reservados.

W11405739A

NOTA: Esta hoja contiene información importante sobre el servicio técnico.
