1362921 - Détecteur de mouvements Renkforce - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Détecteur de mouvements Renkforce 1362921, technologie infrarouge passif (PIR), portée de détection jusqu'à 12 mètres, angle de détection de 180 degrés.
Utilisation	Idéal pour la sécurité domestique, l'éclairage automatique, et la détection de mouvements dans les espaces intérieurs et extérieurs.
Maintenance et réparation	Vérifier régulièrement le bon fonctionnement, nettoyer le capteur avec un chiffon doux, remplacer les piles si nécessaire.
Sécurité	Installation recommandée à une hauteur de 2 à 2,5 mètres, éviter les zones exposées à des sources de chaleur ou de mouvement constant.
Informations générales	Compatible avec divers systèmes d'éclairage, facile à installer, garantie de 2 ans.

FOIRE AUX QUESTIONS - 1362921 Renkforce

Comment installer le détecteur de mouvements Renkforce 1362921 ?

Pour installer le détecteur, choisissez un emplacement élevé, idéalement à environ 2,5 mètres du sol. Fixez le détecteur à l'aide des vis fournies et assurez-vous qu'il est orienté vers la zone que vous souhaitez surveiller.

Le détecteur de mouvements Renkforce 1362921 fonctionne-t-il avec une application mobile ?

Non, le détecteur de mouvements Renkforce 1362921 ne dispose pas de connectivité mobile et fonctionne de manière autonome.

Comment régler la sensibilité du détecteur de mouvements ?

La sensibilité du détecteur peut être réglée à l'aide du bouton de réglage situé à l'arrière de l'appareil. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter la sensibilité et dans le sens inverse pour la diminuer.

Que faire si le détecteur ne détecte pas de mouvements ?

Vérifiez que le détecteur n'est pas obstrué par des objets et qu'il est correctement installé. Assurez-vous également que les piles sont chargées ou que l'alimentation est connectée.

Quel type de piles utilise le détecteur de mouvements Renkforce 1362921 ?

Le détecteur utilise des piles AA. Assurez-vous d'utiliser des piles neuves pour un fonctionnement optimal.

Le détecteur de mouvements Renkforce 1362921 est-il étanche ?

Non, le détecteur n'est pas conçu pour être étanche. Évitez de l'exposer à des conditions météorologiques extrêmes.

Comment réinitialiser le détecteur de mouvements ?

Pour réinitialiser le détecteur, retirez les piles, attendez environ 10 secondes, puis réinsérez-les.

Quel est l'angle de détection du Renkforce 1362921 ?

L'angle de détection du détecteur est d'environ 120 degrés, ce qui permet de couvrir une large zone.

Le détecteur de mouvements Renkforce 1362921 peut-il être utilisé à l'intérieur et à l'extérieur ?

Le détecteur est principalement conçu pour un usage intérieur. Pour l'extérieur, assurez-vous qu'il est protégé des intempéries.

MODE D'EMPLOI 1362921 Renkforce

• Les « 5 règles de sécurité » : Mise hors tension ; protéger contre le remise en service ; constater l’absence de tension ; mise à la terre et mise en court-circuit ; recouvrir ou délimiter les pièces adjacentes sous tension

• Sélection des outils, appareils de mesure et, le cas échéant, de l’équipe- ment de protection personnelle

• exploitation des résultats de mesure

• Sélection du matériel d’installation électrique pour assurer les conditions de coupure

• Degrés de protection IP

• Montage du matériel d’installation

• Type du réseau d’alimentation (système TN, système IT, système TT) et les conditions de raccordement correspondantes (mise au neutre classique, mise à la terre de protection, mesures complémentaires requises, etc.) N’effectuez pas le montage vous-même si vous n’avez pas les connais- sances spécifiques pour le branchement et le montage. Adressez-vous plutôt à un spécialiste.

• Pour des raisons de sécurité et d’homologation (CE), il est interdit de transformer et/ou modifier le produit arbitrairement.

• Ce produit n’est pas un jouet ; gardez-le hors de la portée des enfants! Il y a un risque de choc électrique avec danger de mort !

• Le produit doit uniquement fonctionner sous la tension du réseau (voir section « Caractéristiques techniques »). Ne tentez jamais de faire fonc- tionner le produit sous une autre tension, car cela le détruirait.

• Lors de l’installation, il conviendra de prévoir un dispositif de déconnexion de l’alimentation sur tous les pôles (p. ex. un disjoncteur différentiel).

• Le produit ne doit être monté et utilisé qu’à l’intérieur, dans des locaux fer- més et secs, il ne doit ni prendre l’humidité ni être mouillé. Il y a un risque de choc électrique avec danger de mort !

• Le produit ne doit être monté et utilisé qu’en position stationnaire. Ne montez ou utilisez jamais le détecteur dans des véhicules.

• N’utilisez jamais le produit dans des locaux et dans des conditions am- biantes défavorables, en présence de gaz, de vapeurs ou de poussières inflammables ! Risque d’explosion !

• Le produit ne doit pas être exposé à des températures extrêmes, à de fortes vibrations ou à de fortes contraintes mécaniques.

• S’il est à supposer qu’une utilisation sans danger n’est plus possible, le produit doit être mis hors service et protégé contre toute utilisation intem- pestive. Faites ensuite contrôler le produit par un spécialiste. Un fonctionnement sans risque n’est plus assuré lorsque : - l’appareil présente des dommages visibles - l’appareil ne fonctionne plus ou pas correctement (lumière vacillante, fumée épaisse ou odeur de brûlé, crépitements audibles, décolorations du produit ou des surfaces adjacentes)

le produit a été stocké pendant une longue durée dans des conditions défavorables - le produit a subi des sollicitations sévères pendant le transport

• Ne laissez pas le matériel d’emballage sans surveillance, il pourrait constituer un jouet dangereux pour les enfants.

• Dans les installations industrielles, il convient d’observer les prescriptions de prévention des accidents de la fédération des syndicats profession- nels pour les installations et matériels électriques!

• S’il vous reste encore des questions après la lecture de ce manuel d’utili- sation, veuillez nous contacter ou vous adresser à un spécialiste.

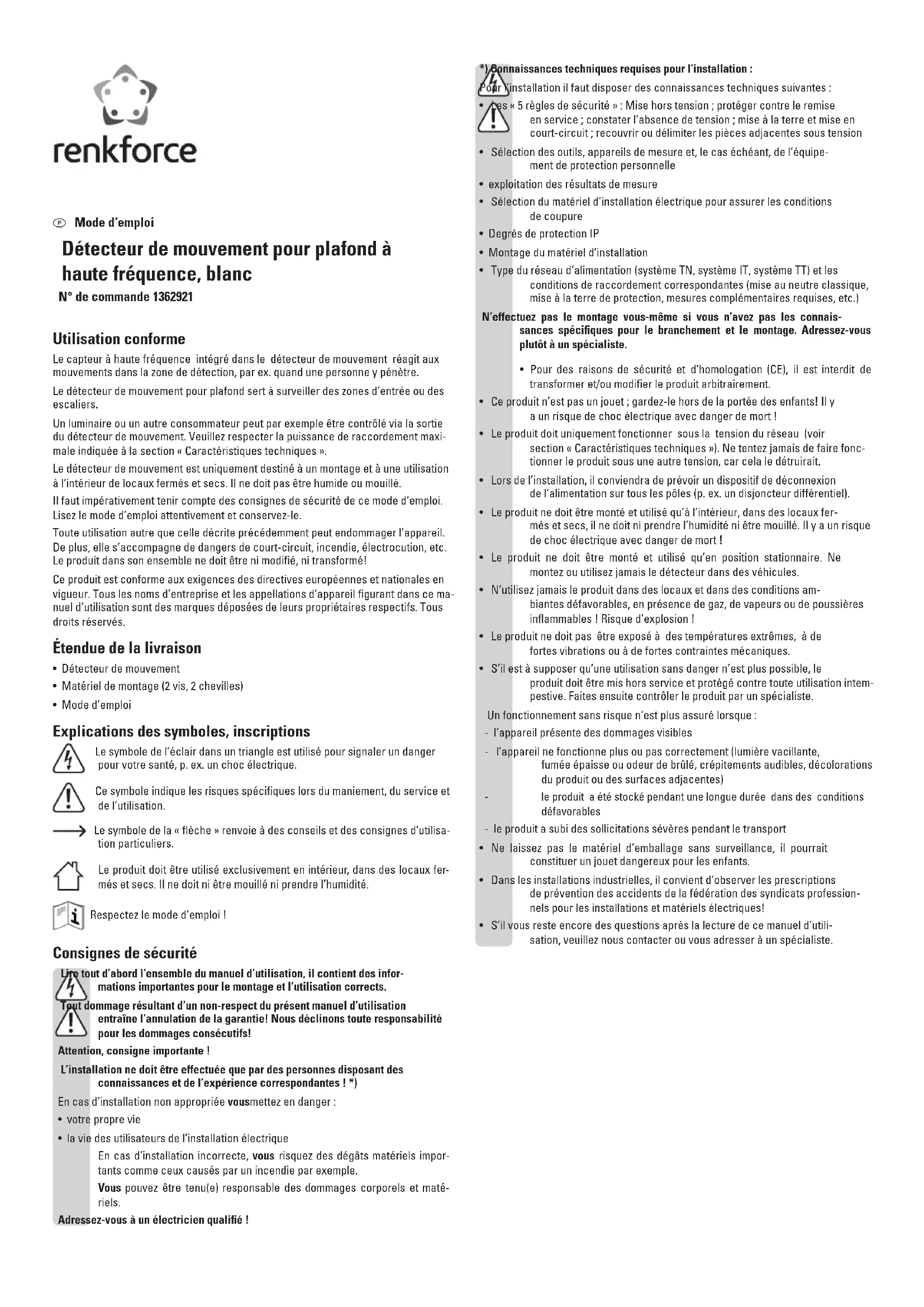

Mode d‘emploi Détecteur de mouvement pour plafond à haute fréquence, blanc N° de commande 1362921 Utilisation conforme Le capteur à haute fréquence intégré dans le détecteur de mouvement réagit aux mouvements dans la zone de détection, par ex. quand une personne y pénètre. Le détecteur de mouvement pour plafond sert à surveiller des zones d’entrée ou des escaliers. Un luminaire ou un autre consommateur peut par exemple être contrôlé via la sortie du détecteur de mouvement. Veuillez respecter la puissance de raccordement maxi- male indiquée à la section « Caractéristiques techniques ». Le détecteur de mouvement est uniquement destiné à un montage et à une utilisation à l’intérieur de locaux fermés et secs. Il ne doit pas être humide ou mouillé. Il faut impérativement tenir compte des consignes de sécurité de ce mode d’emploi. Lisez le mode d’emploi attentivement et conservez-le. Toute utilisation autre que celle décrite précédemment peut endommager l’appareil. De plus, elle s’accompagne de dangers de court-circuit, incendie, électrocution, etc. Le produit dans son ensemble ne doit être ni modifié, ni transformé! Ce produit est conforme aux exigences des directives européennes et nationales en vigueur. Tous les noms d’entreprise et les appellations d’appareil figurant dans ce ma- nuel d’utilisation sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés. Étendue de la livraison

• Détecteur de mouvement

• Matériel de montage (2 vis, 2 chevilles)

• Mode d’emploi Explications des symboles, inscriptions Le symbole de l’éclair dans un triangle est utilisé pour signaler un danger pour votre santé, p. ex. un choc électrique. Ce symbole indique les risques spécifiques lors du maniement, du service et de l’utilisation. Le symbole de la « flèche » renvoie à des conseils et des consignes d’utilisa- tion particuliers. Le produit doit être utilisé exclusivement en intérieur, dans des locaux fer- més et secs. Il ne doit ni être mouillé ni prendre l’humidité. Respectez le mode d’emploi ! Consignes de sécurité Lire tout d’abord l’ensemble du manuel d’utilisation, il contient des infor- mations importantes pour le montage et l’utilisation corrects. Tout dommage résultant d’un non-respect du présent manuel d’utilisation entraîne l’annulation de la garantie! Nous déclinons toute responsabilité pour les dommages consécutifs! Attention, consigne importante ! L’installation ne doit être effectuée que par des personnes disposant des connaissances et de l’expérience correspondantes ! *) En cas d’installation non appropriée vousmettez en danger :

• la vie des utilisateurs de l’installation électrique En cas d’installation incorrecte, vous risquez des dégâts matériels impor- tants comme ceux causés par un incendie par exemple. Vous pouvez être tenu(e) responsable des dommages corporels et maté- riels. Adressez-vous à un électricien qualifié !Description du fonctionnement Le détecteur de mouvement émet des signaux dans la plage de 5,8 GHz (comme un radar). Ceux-ci sont réfléchis par les surfaces situées dans la zone de détection. Le circuit électronique intégré évalue les signaux reçus. Si un mouvement est effec- tué dans la zone de détection (que ce soit par des personnes, des animaux ou des objets), les signaux reçus sont alors modifiés et la sortie de commutation du capteur est activée. La portée nécessaire pour la détection d’un mouvement dépend de plusieurs facteurs :

• Hauteur de montage du détecteur de mouvement

• Réglage de la molette « SENS » (sensibilité) du détecteur de mouvement

• Éloignement de l’objet par rapport au détecteur de mouvement

• Rapidité du mouvement

• Présence d’objets métalliques à proximité du capteur La zone de détection du détecteur de mouvement 360° est visible sur l’image de droite. L’angle de détection horizontal est de 360°, la portée de 8 m. Vu la hauteur de montage recommandée de 2,5 m à 3,5 m, on obtient ainsi une très grande zone de détection qui, grâce à l’angle de détection verti- cale de 180°, va jusqu’au plafond de la pièce. Préparation au montage

• Montez le détecteur de mouvement uniquement sur un support stable. L’interrupteur encastrable radio-piloté ne doit fonctionner qu’en position fixe. Remarque importante! Le capteur ne fonctionne pas correctement lorsque des objets métalliques sont situés derrière/en dessous de l’emplacement d’installation (par ex. poutres en acier, tôles ou similaires) L’écoulement d’eau dans les tuyaux d’eau ou d’eaux usées peut activer la commutation du module. Lorsque vous installez plusieurs détecteurs de mouvement, il faut maintenir une distance minimale de 2 m entre les différents modules.

• La technique HF utilisée empêche que les murs, meubles et similaires soient un obs- tacle pour la détection de mouvements. Selon l’épaisseur du matériau et la teneur en humidité, on observe des différences par rapport à la pénétration ou l’affaiblis- sement du signal HF. Matériau Pénétration Affaiblissement Matières plastiques oui 5 - 10% Bois oui 10 - 20% Verre oui 15 - 30% Maçonnerie Oui, dans le cas des parois d'une épaisseur <30 cm

Non, dans le cas des parois d'une épaisseur >30 cm 100% Béton armé non 100% Métal non 100% Les valeurs sont données à titre indicatif. Selon les matériaux et les condi- tions ambiantes, il peut se produire d’importantes déviations.

• Le détecteur de mouvement doit être installé de préférence sur un plafond d’une hauteur comprise entre 2,5 m et 3,5 m. Selon la nature de la pièce et la fonction désirée, on peut aussi penser à un montage mural (par ex. dans un revêtement mural ou une cloison légère). Quoi qu’il en soit, veillez à ce que l’appareil soit monté hors de portée des enfants. Les enfants pourraient l’ouvrir et être victime d’une électrocution !

• Si le détecteur de mouvement est monté dans un plafond, il faudra respecter une distance de 1 m par rapport au mur. Dans le cas des murs à parois minces, une dis- tance d’au moins 4 m est recommandée, autrement les personnes situées de l’autre côté du mur pourraient déclencher une commutation. En cas de déclenchements intempestifs, on peut régler la portée grâce à la molette « SENS ». Montage et raccordement Tenez compte des chapitres « Consignes de sécurité» et « Préparation au montage » ! L’installation du détecteur de mouvement ne doit se faire qu’avec le détec- teur hors tension. Pour cela, il ne suffit pas d’éteindre l’interrupteur du lumi- naire ! Débranchez le câble d’alimentation électrique sur tous les pôles en retirant le fusible de circuit associé ou en coupant le coupe-circuit automatique et ensuite de couper le disjoncteur différentiel correspondant. Protégez le pro- duit contre la remise en service non autorisée, p. ex. en plaçant un panneau d’avertissement. Vérifiez si le câble d’alimentation est hors tension, par ex. à l’aide d’un appa- reil de mesure approprié.

• Montez le détecteur de mouvement uniquement sur un support stable, p. ex. un mur en maçonnerie. Selon la surface de montage, utiliser des vis et, le cas échéant, des chevilles appropriées.

• Commencez le montage en ôtant la plus grande protection extérieure. Exercez un mouvement de rotation dans le sens antihoraire.

• Dénudez le câble d’alimentation et le câble de raccordement allant au récepteur. Chaque fil du câble doit être dénudé sur une longueur de 8 à 10 mm.

• Faites passer le câble par les deux ouvertures du détecteur de mouvement. Les deux joints en caoutchouc transparent peuvent être directement percés par les câbles.

• Fixez le détecteur de mouvement pour plafond avec deux vis et le cas échéant, des chevilles appropriées. Attention! Veillez à ne pas endommager des câbles / conducteurs pendant la perfora- tion ou le serrage !

• Connectez les différents fils du câble d’alimentation et le câble au récepteur à l’aide des bornes à vis dans le détecteur de mouvement. À cet effet, faites passer le câble dénudé dans la borne adéquate (section de câble 1,5 mm²). Dans chaque borne, il ne faut faire passer qu’un seul câble ! L = Phase, câble marron N = Conducteur neutre, câble bleu L´ = Phase commutée vers le récepteur S’il faut desserrer la borne, appuyez sur la fermeture avec un tournevis ap- proprié. Ensuite, le câble peut de nouveau être sorti.

• Le conducteur de protection (PE, câble vert / jaune) doit être connecté à un autre endroit (par ex. à une boite à bornes externe) parce que les dimensions du détec- teur de mouvement pour plafond ne permettent pas l’insertion d’une borne à vis correspondante.

• Après le réglage des molettes (voir le chapitre suivant), replacez la protection re- tirée au début à la bonne place et refermez en exerçant un mouvement de rotation dans le sens horaire sur le détecteur de mouvement. Veillez à ce que la LED de fonctionnement et le capteur de luminosité soient derrière l’ouverture et visible ! Autrement le réglage de la luminosité ne fonctionnera pas !

• Appliquez la tension d’alimentation.Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu‘elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l‘éditeur. Il est interdit de le réimprimer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse. © Copyright 2015 by Conrad Electronic SE. Réglages du détecteur de mouvement Le détecteur de mouvement dispose de trois molettes de réglage avec lesquelles on peut modifier la durée de fonctionnement (« TIME »), la sensibilité (« SENS ») et le seuil d’activation selon la luminosité environnante (« LUX »). Molette « TIME » (Durée de fonctionnement) Avec cette molette, on peut régler la durée de marche pour la sortie L´ du récepteur. Tourner vers la gauche dans le sens antihoraire réduit la durée de fonctionnement du récepteur raccordé, tandis que tourner vers la droite dans le sens horaire permet de l’augmenter. La durée de fonctionnement peut être réglée de 10 secondes (tolérance ±3 secondes) à 12 minutes (tolérance ±1 minutes). Si un nouveau mouvement est détecté pendant la durée de fonctionnement, le temps recommence à tourner à partir de zéro pour la durée de fonction- nement et le consommateur reste activé. Molette « SENS » (Sensibilité) Avec cette molette, on peut régler l’importance du mouvement susceptible de déclen- cher la commutation. Un tour à gauche dans le sens antihoraire (vers « - ») permet de réduire la durée de fonctionnement de l’appareil électrique raccordé, tandis qu’un tour vers la droite (vers « + ») permet de l’augmenter. Cette fonction vous permet également de contrôler la portée du capteur (par ex. une personne qui traverse la zone de surveillance ne sera détectée que si elle est très proche du capteur lorsque la sensibilité est réduite). S’il se produisait trop de déclenchements intempestifs, il faut réduire la sen- sibilité (tourner la molette un tout petit peu vers la gauche vers « - »). Molette « LUX » (Luminosité) Cette molette de réglage permet de régler le degré de luminosité à partir duquel le détecteur de mouvement sera activé. Un tour à gauche dans le sens antihoraire (vers le symbole de lune) permet de dé- finir que le détecteur de mouvement ne soit activé qu’en cas d’environnement plus sombre, tandis qu’un tour vers la droite (vers le symbole de soleil) permet d’activer le détecteur dans un environnement plus lumineux. Test de fonctionnement Pour effectuer un test de fonctionnement, il faut configurer une courte durée de fonc- tionnement (tourner la molette « TIME » vers le réglage « 10S ») ; enplus, il faut que la molette pour la luminosité (« LUX ») soit tournée un maximum vers la droite. Avec la molette « SENS », on peut régler la sensibilité souhaitée. Pour un premier test, réglez la molette dans la position dusounds like milieu. Traversez maintenant la zone de détection. Le détecteur de mouvement active le ré- cepteur raccordé quand il capte un mouvement dans la zone de détection. En plus, une LED clignote sur le détecteur de mouvement. Après le test de fonctionnement, réglez les molettes en conséquence. Dépannage L’appareil raccordé ne s’allume pas

• Contrôlez le réglage de luminosité de la molette « LUX ». Si celle-ci est réglée trop à gauche dans le sens antihoraire, le détecteur de mouvement ne sera activé que dans l’obscurité.

• Contrôlez si la protection est bien mise. Le capteur de luminosité et la LED de contrôle doivent être visibles par l’ouverture de la protection. Veillez à ce que cette ouverture ne soit pas couverte, le cas contraire, le réglage de la luminosité de fonctionnerait pas !

• Vérifiez si la tension du réseau est appliquée et si le récepteur (par ex. une ampoule) est opérationnel.

• Augmentez la sensibilité (tourner la molette « SENS » vers « + »).

• Les mouvements rapides dans la zone de surveillance sont filtrés par l’électronique pour éviter des déclenchements intempestifs. Le récepteur connecté est allumé en permanence

• Il y a des mouvements en continu dans la zone de détection ; cela peut aussi être dû à un mouvement dans la pièce d’à côté à cause de la technique HF utilisée. Dimi- nuez la sensibilité (tourner la molette « SENS » vers « - »). Remarque importante : Si un nouveau mouvement est détecté pendant la durée de fonctionnement, le temps recommence à tourner à partir de zéro pour la durée de fonctionnement et le récepteur reste activé !

Pour effectuer un test, réglez un temps de fonctionnement très court afin de délimi- ter la recherche de la cause de la perturbation. Maintenance et nettoyage Le produit est exempt d’entretien pour vous. La maintenance ou les réparations doi- vent être effectuées par un spécialiste. Vous pouvez utiliser un chiffon propre, sec et doux pour le nettoyage. La poussière peut être éliminée très facilement avec un pinceau propre et doux et avec un aspi- rateur. N’utilisez pas de produits de nettoyage agressifs, chimiques ou abrasifs, car cela peut causer des décolorations ou même des modifications du matériau de la surface. Élimination Ne jetez pas le produit dans les ordures ménagères. Il convient de procéder à l’élimination du produit au terme de sa durée de vie conformément aux prescriptions légales en vigueur ; mettez l’appareil au rebut dans un centre de recyclage. Déclaration de conformité (DOC) Nous soussignés Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau (Al- lemagne), déclarons par la présente que le présent produit est conforme aux exigences fondamentales et aux autres prescriptions applicables de la directive 1999/5/CE. La déclaration de conformité (DOC) de cet appareil peut être consultée sous : www.conrad.com Données techniques Tension de service .................................220 - 240 V/CA, 50 Hz Consommation d’énergie propre .........environ 0,9 W Système HF .............................................5,8 GHz, Radar CW, bande de fréquence ISM Puissance d‘émission............................<0,2 mW Puissance de commutation ..................max. 1200 W (charge ohmique) ...................................................................max. 300 W (charge inductive) Les consommateurs principalement à charge ohmique sont p. ex. les lampes à incandescence, appareils de chauffage ou analogues. Les récepteurs à charge inductive sont par ex. les moteurs, ballasts, trans- formateurs conventionnels, ampoules économiques ou analogues. Type d’interrupteur ................................relais; unipolaire Angle de détection................................. horizontal 360°, vertical 180° (voir image dans le chapitre « Description du fonctionnement ») Portée ......................................................réglable, de 1 à 8 m environ Hauteur de montage recommandée .....2,5 à 3,5 m (pour un montage au plafond) Vitesse de ..................................................................................................................................... détection du mouvement ......................0,6 à 1,5 m/s Durée de fonctionnement .....................réglable de 10 s (±3 s) à 12 min (±1 min) Luminosité environnante ......................réglable, 3 à 2000 lux Degré de protection...............................IP20 Emplacement de montage .................... uniquement en intérieur, dans des locaux fer- més et secs Conditions ambiantes ............................ Température : -20 °C à +40 °C ; humidité relative de l’air : 0% à 93% sans condensation Dimensions..............................................96 x 43 mm (Ø x H) Poids.........................................................126 g*) Benodigde vakkennis voor de installatie: Voor de installatie is vooral de onderstaande vakkennis nodig:
