RF4216078 - Détecteur de mouvements Renkforce - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvements infrarouge passif (PIR)
Marque	Renkforce
Modèle	RF4216078
Dimensions (L x H)	80 x 37 mm
Poids	80 g
Alimentation	220-240 V/AC
Consommation électrique	0,78 W (statique), 0,89 W (actif)
Portée de détection	8 m maximum (à <24°C)
Angle de détection	360°
Seuil de luminosité réglable	<3 à 2000 lux
Temporisation réglable	10 s (±3 s) à 30 min (±2 min)
Charge nominale max	500 W (ampoules incandescentes, économiques ou LED)
Classe de protection	II
Indice de protection	IP20
Matériau du boîtier	PC (polycarbonate)
Conditions de fonctionnement	-20 à 40 °C, <93% HR sans condensation
Utilisation prévue	Activation d'une charge (ex. ampoule) par détection de mouvement à l'intérieur
Contenu de l'emballage	Détecteur, support de fixation, 2 vis, 2 chevilles, mode d'emploi
Entretien et nettoyage	Débrancher l'alimentation, nettoyer avec un chiffon sec sans fibres
Sécurité	Installation par un électricien qualifié, couper l'alimentation avant intervention
Installation	Montage au plafond, deux options : support de fixation ou encastré avec ressorts
Réglages	Commandes rotatives TIME (temporisation) et LUX (seuil de luminosité)
Fonction de test	Mode test pour optimiser les réglages (TIME min, LUX max)

FOIRE AUX QUESTIONS - RF4216078 Renkforce

Comment installer le détecteur de mouvements RF4216078 ?

L'installation doit être effectuée par un électricien qualifié. Coupez l'alimentation secteur, dénudez les câbles, connectez l'alimentation aux bornes L et N et la charge à la borne dédiée, puis fixez le détecteur au plafond via le support de fixation ou en encastré avec les ressorts.

Quelle est la portée de détection ?

La portée maximale est de 8 mètres à une température ambiante inférieure à 24°C. La portée réelle peut varier selon les conditions (température, taille de l'objet, etc.).

Comment régler le temps de fonctionnement ?

Tournez la commande TIME dans le sens horaire pour augmenter la durée (jusqu'à 30 min) ou antihoraire pour la réduire (minimum 10 s). Si un mouvement est détecté pendant la temporisation, le minuteur se réinitialise.

Comment régler la sensibilité à la lumière ?

Tournez la commande LUX dans le sens antihoraire pour que le détecteur s'active uniquement dans l'obscurité, ou dans le sens horaire (vers le soleil) pour une activation en pleine lumière. Le seuil varie de <3 à 2000 lux.

Que faire si la charge connectée ne s'allume pas ?

Vérifiez le réglage LUX (trop bas = nuit uniquement), l'alimentation électrique, et que la charge (ex. ampoule) fonctionne. Assurez-vous que les mouvements ne sont pas trop rapides (filtrés par l'électronique).

Pourquoi la détection est-elle de mauvaise qualité ?

Causes possibles : température ambiante trop élevée, obstacles bloquant le capteur, distance trop grande, sources de chaleur (radiateurs, lampes) dans le champ de détection, ou hauteur d'installation inadaptée.

La charge reste allumée en permanence, que faire ?

Des mouvements continus dans la zone ou un nouveau mouvement avant la fin de la temporisation maintiennent la charge allumée. Réduisez le temps de fonctionnement TIME ou vérifiez que la puissance de la lampe ne dépasse pas 500 W.

Comment nettoyer le détecteur ?

Débranchez l'alimentation avant tout nettoyage. Utilisez un chiffon sec sans fibres. N'utilisez jamais de produits abrasifs, d'alcool ou de solvants.

Quelles sont les précautions de sécurité à respecter ?

L'installation et le branchement doivent être réalisés par un professionnel qualifié. Coupez toujours l'alimentation (disjoncteur) avant intervention. Le détecteur est en classe de protection II et IP20, réservé à un usage intérieur sec.

Quelle est la charge maximale supportée ?

La charge nominale maximale est de 500 W pour les ampoules incandescentes, économiques ou LED. Ne dépassez pas cette limite pour éviter tout dommage.

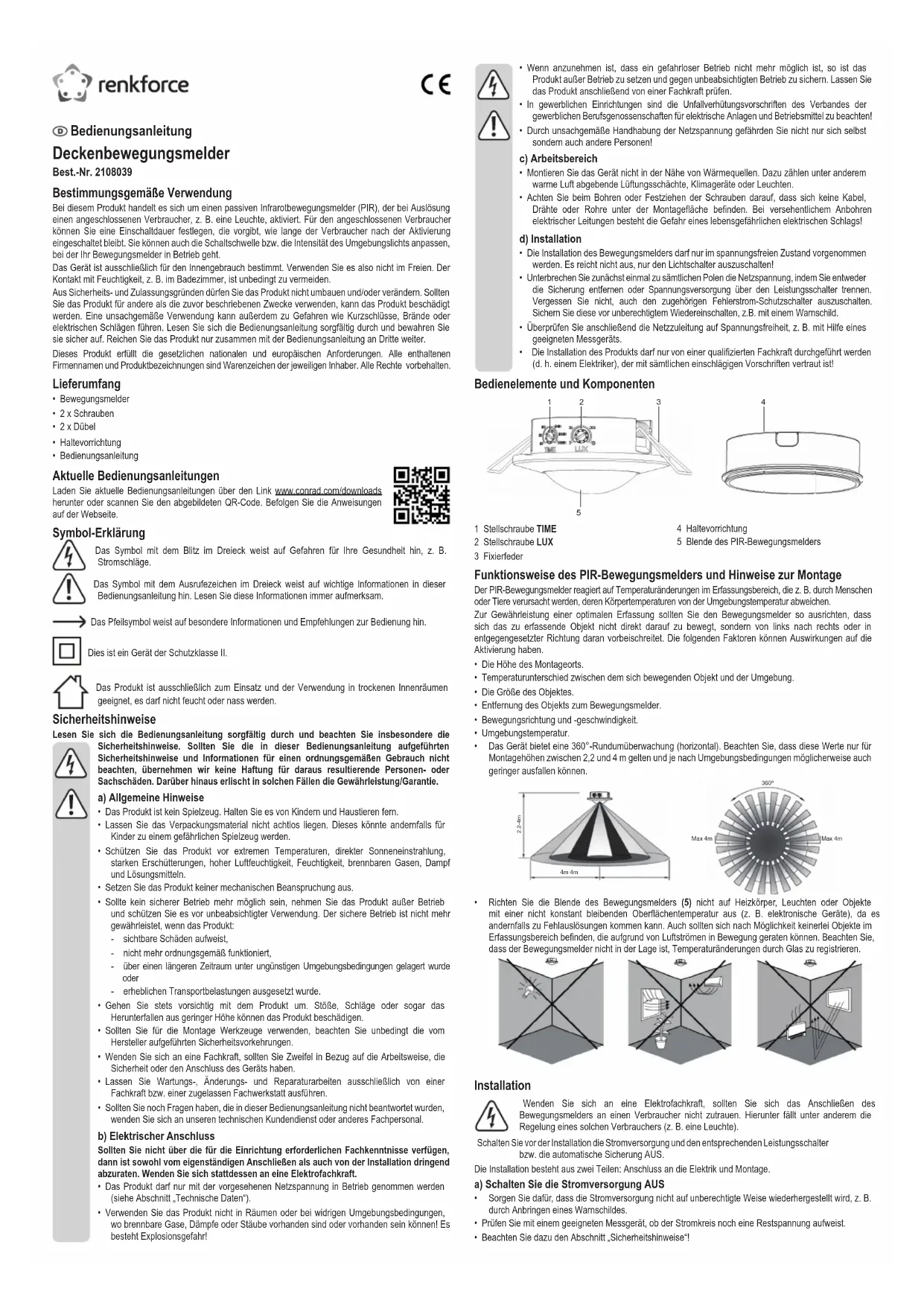

MODE D'EMPLOI RF4216078 Renkforce

*2108039 V2 0420 02 dh m en

Détecteur de mouvement pour plafond

N° de commande 2108039

Utilisation prévue

Ce produit utilise la détection de mouvements à infrarouge passif (PIR) pour activer une charge connectée telle qu'une ampoule. Vous pouvez définir un temps de fonctionnement pour contrôler la durée pendant laquelle la charge connectée reste en marche et ajuster le seuil de commutation en fonction des niveaux de la lumière ambiantes.

Il est uniquement destiné à une utilisation à l'intérieur. Ne l'utilise pas à l'extérieur. Tout contact avec l'humidité, par ex. dans les salles de bains, doit être évité en toutes circonstances.

Pour des raisons de sécurité et d'homologation, toute restructuration et/ou modification du produit est interdite. Toute utilisation à des fins autres que celles décrites ci-dessus pourrait endomager le produit. De plus, une mauvaise utilisation pourrait entraîner des risques tels que les courts-circuits, les incendies, les chocs électriques, etc. Lisez attentivement les instructions du mode d'emploi et conservez-le dans un endroit sûr. Ne mettez ce produit à la disposition de tiers qu'avec son mode d'emploi.

Ce produit est conforme aux exigences nationales et européennes en vigueur. Tous les noms d'entreprises et appellations de produits sont des marques commerciales de leurs propriétaires respectifs. Tous droits réservés.

Contenu de l'emballage

• Détecteur de mouvements
• 2 vis 2 chevilles Support de fixation Mode d'emploi

Mode d'emploi actualisé

Téléchargez le mode d'emploi le plus récent sur www.conrad.com/downloads ou scannez le code QR indiqué. Suivez les instructions figurant sur le site Web.

Explication des symboles

Le symbole avec l'éclair dans un triangle indique qu'il y a un risque pour votre santé, par ex. en raison d'une décharge électrique.

Le symbole avec le point d'exclamation dans un triangle sert à indiquer les informations importantes présentes dans ce mode d'emploi. Veuillez lire ces informations attentivement.

Le symbole de la flèche indique des informations spécifiques et des conseils spéciaux pour le fonctionnement.

Ce produit dispose d'une classe de protection II.

Le produit doit être utilisé en intérieur, dans des locaux fermés et secs. Il ne doit ni être mouillé ni prendre l'humidité.

Consignes de sécurité

Lisez attentivement le mode d'emploi et observez particulièrement les consignes de sécurité. Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultant du non-respect des consignes de sécurité et des informations relatives à la manipulation correcte contenues dans ce manuel. De tels cas entraînent l'annulation de la garantie.

A) informations générales

• Cet appareil n'est pas un jouet. Il doit rester hors de portée des enfants et des animaux domestiques.
• Ne laissez pas traîner le matériel d'emballage. Celui-ci peut se révéler dangereux si des enfants le prennent pour un jouet.
• Gardez l'appareil à l'abri de températures extrêmes, de la lumière directe du soleil, de sécousses intenses, d'humidité élevée, d'eau, de gaz inflammables, de vapeurs et de solvants. N'exposez pas le produit à des contraintes mécaniques.
• égez-le de toute utilisation accidentelle. Un fonctionnement sur ne peut plus être garantie si le produit :
• est visiblement endommagé,
• ne fonctionne plus correctement,
• a été stocké pendant une période prolongée dans des conditions défavorables ou
• a été transporté dans des conditions très rudes.
• Manipuez le produit avec précaution. Des secousses, des chocs ou une chute, même de faible hauteur, peuvent endommager le produit. Lorsque des outils sont nécessaires à l'installation du produit, respectez les mesures de précaution prescrites par le fabricant.
• Consultez un spécialiste en cas de doute sur le fonctionnement, la sécurité ou le raccordement de l'appareil. L'entretien, les modifications et les réparations doivent être effectuées uniquement par un technicien ou un centre de réparation agréé.
• Si vous avez des questions qui sont restées sans réponse après avoir lu toutes les instructions d'utilisation, contactez notre service de support technique ou un autre technicien spécialisé.

B) Branchement électrique

Si vous ne disposez pas de l'expertise requise pour l'installation, évitez de brancher et d'installer l'appareil vous-même. Faites appel à un technicien qualifié.

L'appareil ne peut fonctionner que sur une bonne tension secteur (voir la section « Données techniques »). - Évitez d'utiliser l'appareil dans des pièces soumises à des conditions environnementales défavorables, ou des gaz combustibles, vapeurs ou poussières sont ou peuvent être présents! Il existe un risque d'explosion!

• S'il s'avère qu'une utilisation sans danger n'est plus possible, le produit doit être mis hors service et protégé contre toute utilisation involontaire. Après cela, veillez à ce qu'un spécialiste vérifie l'appareil.
• Dans les établissements commerciaux, il convient de respecter les réglementations relatives à la prévention des accidents de la Compagnie d'assurance de responsabilité civile de l'employeur en ce qui concerne les systèmes électrométiques et les installations !
• Une manipulation inappropriée de la tension secteur met en danger non seulement votre vie, mais également celle des autres!

Emplacement

• Ne placez pas l'appareil à proximité de sources de chaleur. Par exemple des conduits d'air chaud, des climatiseurs ou des lampes.
• Avant de percer les trous ou de serrer les vis, assurez-vous qu'aucun câble, conduit ou canalisation ne passe sous la surface de fixation. Percer par inadvertance à travers des câbles électriques peut entraîner un risque d'électrocution mortelle!

D) installation

Le détecteur de mouvement doit être installé uniquement lorsqu'il est hors tension. Il ne suffit pas d'éteindre la lumière! Tout d'abord, éteignez tous les pôles de l'alimentation secteur en retirant les fusibles ou en arrêtant le disjoncteur, éteignez également le disjoncteur à courant résiduel associé. Assurez-vous que la tension ne puisse être rétablie de manière interrompue, p. ex. en plaçant un panneau d'avertissement sur le disjoncteur. Vérifiez que le câble secteur est hors tension, notamment à l'aide d'un testeur approprié. L'installation du produit doit être effectuée par un professionnel qualifié (p. ex. un electricien) qui maîtrise les dispositions réglementaires applicables!

Éléments de commande

1. Commande TIME 4. Support de fixation 2. Commande LUX 5. Couvercle de capteur PIR 3. Ressort de fixation

Caractéristiques du détecteur de mouvement PIR

Le capteur PIR réagit aux changements de température, par ex. lorsqu'une personne ou un animal dont la température diffère de la température ambiantepénétre dans le rayon de détection.

Pour une détection optimale, le détecteur de mouvements doit être monté de sorte que l'objet détecté ne se déplace pas en direction du capteur PIR, mais d'a gauche à droite (ou vice versa) du rayon de détection.

Hauteur de montage. - La différence entre la température de l'objet en mouvement et la température ambiente. La taille de l'objet. - La distance de l'objet par rapport au capteur de mouvements. La direction et la vitesse du mouvement - Température ambiente Le rayon de détction horizontal est de. C'est le cas pour les installations effectuées à une hauteur de 2,2 à 4 m. La portée réelle peut être plus courte selon les conditions ambiantes.

N'orientez pas le capteur PIR (5) vers des radiateurs, des lampes ou des objets soumis à des variations de température (par ex., équipement électronique) pour éviter les déclenchements involontaires du capteur. En outre, n'orientez pas le capteur PIR (5) vers des objets susceptibles de bouger sous l'action du vent. Le détecteur de mouvements ne détecte pas les changements de température à travers du verre.

Installation

Si vous avez des doutes concernant la connexion du détecteur de mouvements à une charge, contactez un technicien qualifié. L'allumage d'une ampoule, par exemple.

Avantdi

Installer le produit, coupez et alimentation secteur et arrêté le disjoncteur correspondant à l'étou le fusible automatique.

L'installation s'effectue en deux étapes : le branchement électrique et le montage.

Éteignez l'alimentation électrique

• Protégez l'appareil contre tout redémarrage accidentel en installant un signal d'avertissement.
• Vérifiez le circuit électrique à la recherche de tensions résiduelles en utilisant un appareil de mesure adapté.
• Accordez une attention particulière à la section « Consignes de sécurité »

B) Brancher les câbles d'alimentation secteur

• Dénudez la gaine isolante extérieure des câbles sur une longueur maximale d'environ 16 mm.
• Dénudez la gaine isolante sur chaque fil de câble secteur à une longueur d'environ 6 mm.
• Localisez la vis (A) du couvercle de la borne située à l'arrière du détecteur de mouvements, puis retirez la vis et le couvercle en question (B) au moyen d'un tournevis cruciforme. Ensuite, desserrez les trois vis des bornes (C), (D) et (E).

• Connectez l'alimentation électrique aux bornes « L » (sous tension) et « N » (neutre), et le fil de la douille de l'ampoule, à la borne

• Resserrez les vis des bornes de raccordement. Vérifiez que les cables ne sont pas coincés, pliés ou endommagés de quelque manière que ce soit.
• Réglez les commandes rotatives TIME (1) et LUX (2) : reportez-vous à la section « Fonctionnement » pour de plus amples informations.

C) Mettez l'alimentation électrique en MARCHE

• Actionnez le disjoncteur correspondant et'ou le fusible automatique. Si le capteur ne fonctionne pas correctement, ETEIGNEZ Immediatement le disjoncteur et /ou les fusibles automatiques.
• Vérifiez les raccordements au circuit électrique.

Lorsque l'alimentation est en marche, le détecteur de mouvements s'active en 30 secondes.

Montage

Le détecteur de mouvements est conçu pour être monté au plafond et offre deux options de montage.

Option 1: support de fixation

Montez le détecteur de mouvements au plafond au moyen du support de fixation fourni.

• Connectez les fils de l'alimentation et de la douille de la lampe au détecteur de mouvements. Voir les sections relatives au branchement électrique.
• Représentez un emplacement approprié au plafond. Utilisez les deux petits trous du support de fixation (4) pour modèle pour marquer les deux endroits à percer à l'emplacement sélectionné.
• Percez deux trous aux endroits marqués, puis fixez les deux chevilles fournies dans les deux trous percés séparément. Fixez le support de fixation au plafond : insérez les deux vis fournies à travers les deux trous du support en question, puis fixez les deux vis dans les deux chevilles séparément.
• Retirez les deux ressorts de fixation (3) du détecteur de mouvements, puis montez et resserrez-le sur le support de fixation.

Option 2: montage encastré

Montez le détecteur de mouvements et maintenez-le en place au plafond au moyen des ressorts de fixation.

• Connectez les fils de l'alimentation et de la douille de la lampe au détector de mouvements. Voir les sections relatives au branchement électrique.
• Maintenez le détecteur de mouvements et positionnez les deux ressorts (3) à la verticale tel qu'il est illustré. Tenez les ressorts à la verticale et insérez-les dans le trou ou dans le boîtier d'installation au plafond. Le détecteur de mouvements est fixé au trou ou au boîtier d'installation au moyen du ressort.

Fonctionnement

Vous pouvez définir un temps de fonctionnement pour contrôler la durée pendant laquelle la charge connectée reste en marche.

• Tourner le cadran TIME (1) dans le sens antihoraire réduit la durée. Tourner le cadran dans le sens horaire augmente la durée.
• Les réglages sont de 10 secondes (±3 secondes) à 30 minutes (±2 minutes).

Si un mouvement est détecté pendant le temps de fonctionnement, le minuteur se réinitialise et redémarre. La charge reste en marche.

B) « LUX » (paramétrés de luminosité)

Vous pouvez régler le seuil de commutation sur la base des niveaux de lumière ambiantes.

La rotation de LUX (2) dans le sens antihoraire active la détection de mouvement lorsqu'il fait nuit. La rotation de LUX (2) dans le sens horaire en direction du symbole sous forme de soleil active la détection du mouvement dans des conditions plus lumineuses.

Test de fonctionnement

Pour optimiser les réglages du capteur de sorte que la charge connectée soit déclenchée dans les conditions de votre besoin, il peut être nécessaire d'effectuer un test de fonctionnement.

• Définissez la durée TIME (1) minimale à 10 S. Définissez le niveau de lumière LUX (2) au réglage le plus élevé.
• Marchez dans la portée de détection. Le détector de mouvement active la charge connectée lorsqu'il détecte un mouvement à l'intérieur de la portée de détection. En cas de besoin, ajustez avec précision les commandes rotatives après le test de fonctionnement.

Dépannage

Problème Solution
La charge connectée ne s'allume pas.	Vérifiez le paramètre de réglage de la luminosité LUX (2). S'il est trop bas, la commande s'active dans le noir.Vérifiez s'il existe une alimentation électrique et si l'appareil connecté (notamment une ampoule) fonctionne correctement.Les mouvements dans la zone de détction sont trop rapides et filtrés par le système Electronique afin de prévenir les erreurs de commulation.
La détction de mouvements est de mauvaise qualité.	Vérifiez si la température ambiente est trop élevé.Vérifiez l'absence d'obstacles susceptibles d'empêcher la détction de sources de chaleur.Vérifiez la distance de reaction.Vérifiez l'absence de source d'induction dans le rayon de détction du capteur.Vérifiez la hauteur d'installation.
La charge connectée est toujours allumée.	Des mouvements se produit en permanence dans la zone de détction.Un nouveau mouvement est detecté avant que le temps de fonctionnement précédent TIME (1) ne se soit écoulé. Essayez de définir un temps de fonctionnement plus court.Vérifiez si la puissance nominale de la lampe est supérieure à la charge maximale.

Entretien et nettoyage

• Avant le nettoyage, débranche le produit de l'alimentation électrique. N'utilisez pas de produits de nettoyage abrasifs, d'alcool à friction ou autre produit chimique; ceux-ci risqueraient d'abimer le boîtier et de causer des dysfonctionnements.
• Nettoyez le produit avec un chiffon sec et sans fibres.

Élimination des déchets

Les appareils électroniques sont des matériels recyclables et ne doivent pas être éliminés avec les ordures ménagères. En fin de vie, éliminez l'appareil conformément aux dispositions légales en vigueur.

Ainsi, vous respectez les ordonnances légales et contribuez à la protection de l'environnement.

Données techniques

Tension d'entrée 220-240 V/CA

Courant de fonctionnement 0,4 mA

Consommation électrique : 0,78 W (statique)

0,89W(actif)

Charge nominale max. 500 W (ampoule incandescente, économique ou à LED)

Porte de détection 8 m max. (<24°C)

Angle de détection. 360°

Lumière ambience.<3 à 2000 lux (réglable)

Minuteur. 10±3s, 30±2min

Matériau. PC

Classe de protection..

Indice de protection... IP20

Conditions de fonctionnement/stockage... -20 à 40 °C, <93 % HR (sans condensation)

Dimensions (L x H) 80 x 37 mm

Poids. 80g

Ce document est une publication de Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau - Allemagne (www.conrad.com). Tous droits réservés y compris la traduction. La reproduction par n'importe quel moyen, p. ex. photocopie, microfilm ou stockage dans les systèmes de traitement électronique des données, nécessite l'autorisation préalable par écrit de l'éditeur. La reproduction, même en partie, est interdite. Cette publication représente l'état technique au moment de l'impression.
