1296294 - Détecteur de mouvements Renkforce - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvement PIR
Marque	Renkforce
Modèle	1296294
Tension de service	220-240 V / CA, 50 Hz
Consommation veille	≅ 0,45 W
Puissance de commutation max.	1200 W (charge résistive)
Type de contact	Relais
Indice de protection	IP44 (intérieur/extérieur)
Angle de détection horizontal	180°
Angle de détection vertical	120°
Portée PIR	Environ 12 m (à +22°C, réglable)
Temporisation réglable	De 10 s (±3 s) à 7 min (±2 min)
Seuil de luminosité réglable	Oui (molette LUX)
Sensibilité réglable	Oui (molette SENS)
Dimensions (H × L × P)	150 × 58 × 120 mm
Poids	Environ 208 g
Température de fonctionnement	-20 °C à +40 °C
Hauteur de montage recommandée	2 à 3 m
Montage	Mural (vertical, fixe)
Entretien	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits agressifs
Sécurité	Installation par électricien qualifié ; couper l'alimentation avant toute intervention
Réparabilité	Réparations uniquement par un spécialiste

FOIRE AUX QUESTIONS - 1296294 Renkforce

Comment installer le détecteur de mouvement Renkforce 1296294 ?

L'installation doit être réalisée par un électricien qualifié. Coupez l'alimentation sur tous les pôles avant de commencer. Montez le détecteur sur un mur vertical à une hauteur de 2 à 3 m, en utilisant les trous de fixation prévus. Raccordez les fils aux bornes : L (phase, marron), N (neutre, bleu), A (phase commutée vers le consommateur). Le conducteur de protection (PE) n'est pas connecté au détecteur mais doit être raccordé si présent.

Comment régler le seuil de luminosité (molette LUX) ?

Tournez la molette LUX vers le symbole de lune (sens antihoraire) pour que le détecteur ne s'active que dans l'obscurité, ou vers le soleil (sens horaire) pour qu'il fonctionne également en pleine lumière. Pour un test en journée, tournez-la complètement vers le soleil.

Comment régler la durée d'allumage (molette TIME) ?

La molette TIME permet de régler la durée pendant laquelle le consommateur reste allumé après détection. Tournez vers '-' (sens antihoraire) pour une durée courte (10 s environ), vers '+' (sens horaire) pour une durée longue (7 min environ). Si un nouveau mouvement est détecté, le temps recommence.

Comment ajuster la sensibilité du détecteur (molette SENS) ?

La molette SENS règle la sensibilité aux variations de chaleur. Tournez vers '+' (sens horaire) pour une sensibilité élevée (détecte les petits mouvements), vers '-' (sens antihoraire) pour une sensibilité faible (réduit la portée et évite les fausses alertes).

Pourquoi mon détecteur ne s'allume-t-il pas ?

Vérifiez d'abord que l'alimentation est présente et que le disjoncteur n'a pas sauté. Assurez-vous que la molette LUX est réglée sur un niveau adapté à la luminosité ambiante (tournez vers le soleil pour un test). Vérifiez aussi que la zone de détection n'est pas obstruée et que la sensibilité n'est pas trop basse.

Comment réduire la zone de détection ?

Vous pouvez diminuer la zone en plaçant un cache opaque (ex : ruban isolant noir) sur une partie du verre diffuseur du capteur PIR. Cela permet d'éviter la détection de zones non souhaitées.

Puis-je utiliser ce détecteur à l'extérieur ?

Oui, l'indice de protection IP44 le rend adapté à une utilisation en extérieur. Il résiste aux projections d'eau. Veillez toutefois à respecter la température de fonctionnement (-20°C à +40°C) et à le monter à l'abri des intempéries directes si possible.

Comment nettoyer le détecteur de mouvement ?

Utilisez un chiffon propre, sec et doux. N'appuyez pas trop fort sur la lentille du capteur PIR. N'utilisez jamais de produits de nettoyage agressifs, chimiques ou abrasifs, car ils pourraient endommager la surface.

Que faire si le détecteur déclenche des fausses alertes ?

Réduisez la sensibilité avec la molette SENS en la tournant vers '-'. Vérifiez également que le détecteur n'est pas orienté vers des sources de chaleur (conduits de chauffage, animaux, etc.). Vous pouvez aussi réduire la zone de détection avec un cache.

Comment tester le fonctionnement du détecteur ?

Pour un test, tournez la molette LUX vers le soleil (mode jour), TIME vers '-' (durée minimale) et SENS vers '+' (sensibilité max). Après mise sous tension, attendez quelques secondes, puis traversez la zone de détection. Le consommateur doit s'allumer puis s'éteindre après la temporisation.

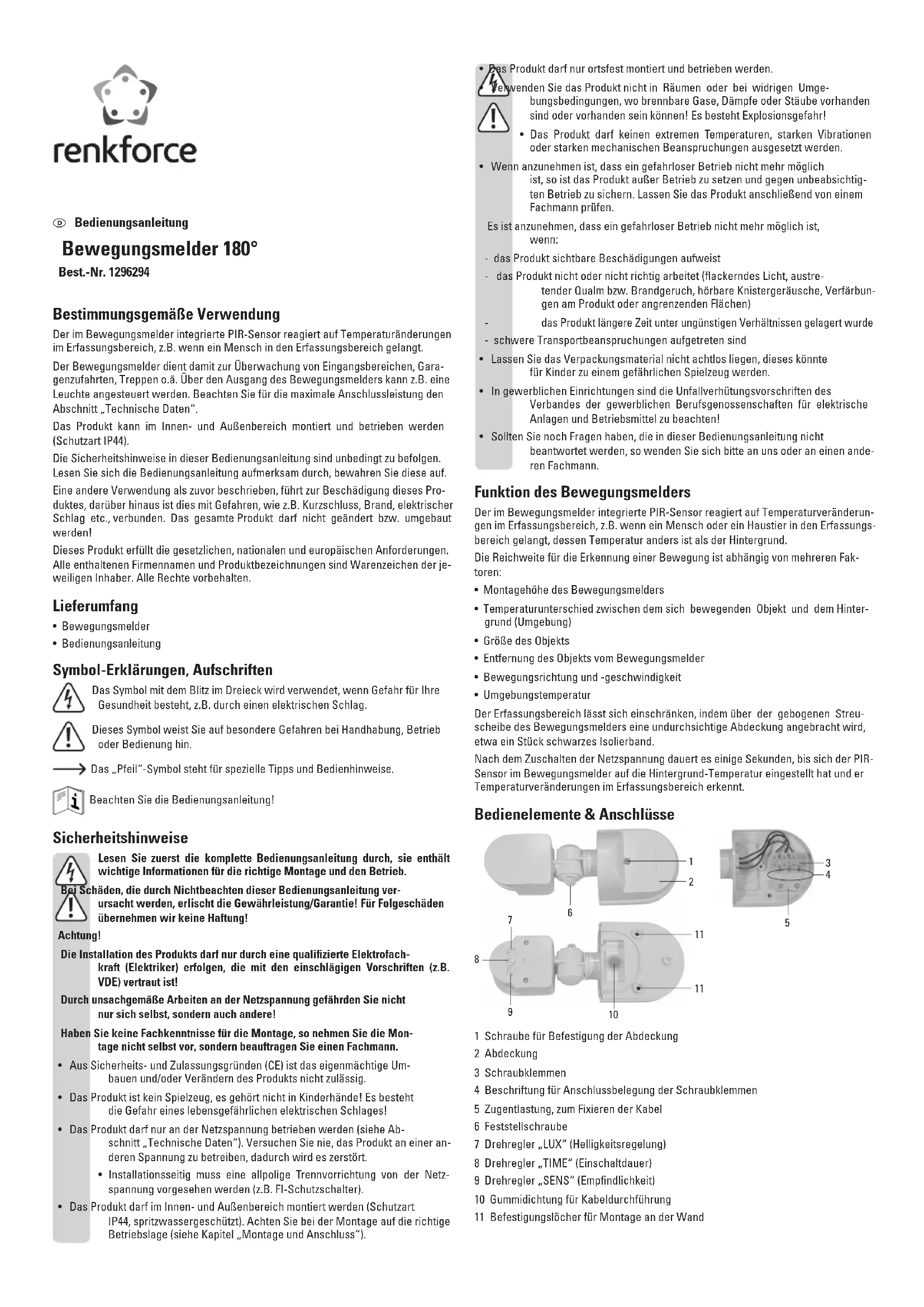

MODE D'EMPLOI 1296294 Renkforce

Détecteur de mouvement 180°

N° de commande 1296294

Utilisation conforme

Le capteur PIR intégré dans le détecteur de mouvement réagit aux changements de température dans la zone de détection, p. ex. quand une personne y pénètre.

Le détecteur de mouvement sert donc à la surveillance des entrées, des allées de garages, des escaliers, etc. Un luminaire peut p. ex. être contrôlé via la sortie du détecteur de mouvement. Pour cela, veuillez respecter la puissance de raccordement maximale indiquée dans la section « Caractéristiques techniques ».

Le produit peut être installé et fonctionner à l'intérieur comme à l'extérieur (indice de protection IP44).

Il faut impérativement tenir compte des consignes de sécurité de ce mode d'emploi. Lisez attentivement le mode d'emploi et conservez-le soigneusement.

Toute utilisation autre que celle décrite précédemment peut endommager l'appareil. De plus, elle s'accompagne de dangers de court-circuit, incendie, électrocution, etc. Le produit dans son ensemble ne doit être ni modifié, ni transformé !

Ce produit est conforme aux exigences des directives européennes et nationales en vigueur. Tous les noms d'entreprise et les désignations de produit sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.

Étendue de la livraison

• Détecteur de mouvement

Mode d'emploi

Explications des symboles, inscriptions

Le symbole avec l'éclair dans un triangle est utilisé pour signaler un danger pour votre santé, p. ex. une électrocution.

Ce symbole indique les risques spécifiques lors du maniement, du service et de l'utilisation.

Le symbole de la « flèche » renvoie à des conseils et à des consignes d'utilisation particuliers.

Respectez le mode d'emploi !

Consignes de sécurité

Lisez intégralement le mode d'emploi avant la mise en service de l'appareil. Elles contiennent des informations importantes pour son installation et son utilisation.

Dommages résultant d'un non-respect du présent mode d'emploi entraînent l'annulation de la garantie ! Nous déclinons toute responsabilité pour les dommages consécutifs !

Attention!

L'installation du produit ne doit être effectuée que par un technicien spécialisé (électricien) connaissant parfaitement les prescriptions applicables (p. ex. VDE) !

Toute intervention non conforme au niveau de l'alimentation du secteur représente un danger non seulement pour vous-même, mais également pour autrui !

N'effectuez pas le montage vous-même si vous n'avez pas les connaissances nécessaires pour le montage. Adressez-vous à un spécialiste.

• Pour des raisons de sécurité et d'homologation (CE), il est interdit de modifier la construction ou de transformer l'appareil soi-même.
• Ce produit n'est pas un jouet, il doit être tenu hors de la portée des enfants ! Il y a un risque de choc électrique avec danger de mort !
• Le produit doit fonctionner que sous la tension du réseau (voir section « Caractéristiques techniques »). Ne tentez jamais de faire fonctionner le produit sous une autre tension, car cela le détruirait.
• Lors de l'installation, il conviendra de prévoir un dispositif de déconnexion de l'alimentation sur tous les pôles (p. ex. un disjoncteur différentiel).

L'unité peut être montée à l'intérieur et à l'extérieur (degré de protection IP44, protégé contre les projections d'eau). Lors du montage, assurez-vous de la position correcte de fonctionnement (voir le chapitre « Montage et raccordement »).

uit ne doit être monté et utilisé qu'en position stationnaire.

• N'utilisez pas le produit dans des locaux et des environnements inappropriés, contenant ou susceptibles de contenir des gaz, des vapeurs ou des poussières inflammables ! Risque d'explosion !
• Le produit ne doit pas être exposé à des températures extrêmes, à de fortes vibrations ou à de fortes contraintes mécaniques.
• S'il s'avère qu'une utilisation sans danger n'est plus possible, l'appareil doit être mis hors service et protégé contre toute utilisation involontaire. Faites ensuite contrôler le produit par un spécialiste.

Un fonctionnement sans risque n'est plus assuré lorsque :

• l'appareil présente des dommages visibles
• l'appareil ne fonctionne plus ou pas correctement (lumière vacillante, fumée épaisse ou odeur de brûlé, crépitements audibles, décolorations du produit ou des surfaces adjacentes)
• l'appareil a été conservé pendant une longue durée dans des conditions défavorables
• le produit a subi des conditions de transport difficiles
• Ne laissez pas traîner le matériel d'emballage. Cela pourrait constituer un jouet dangereux pour les enfants.
• Dans les sites industriels, il convient d'observer les consignes de prévention des accidents relatives aux installations et aux matériaux électriques dictées par les syndicats professionnels.
• S'il vous reste encore des questions après la lecture de ce mode d'emploi, veuillez nous contacter ou vous adresser à un spécialiste.

Fonctionnement du détecteur de mouvement

Le capteur PIR intégré dans le détecteur de mouvement réagit aux variations de température dans la zone de détection, p. ex. quand une personne ou un animal domestique dont la température diffère de la température se trouve dans cette zone.

La portée nécessaire pour la détection d'un mouvement dépend de plusieurs facteurs :

• Hauteur de montage du détecteur de mouvement - Différence de température entre l'objet en mouvement et l'arrière-plan (environnement) - Taille de l'objet - Éloignement de l'objet par rapport au détecteur de mouvement - Orientation et vitesse du mouvement • Température ambiante

Vous pouvez réduire la zone de détection en installant un cache opaque sur le verre diffuseur courbe du détecteur de mouvement, p. ex. un morceau de ruban isolant noir.

Après l'application de la tension d'alimentation, il faut quelques secondes pour que le capteur PIR dans le détecteur de mouvement se règle sur la température de fond et détecte les changements de température dans la zone de détection.

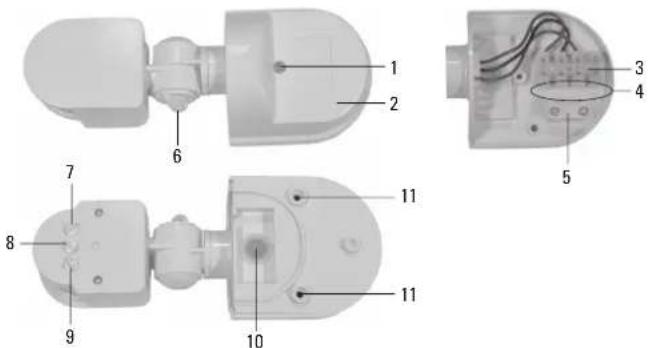

Éléments de commande et connexions

1 Vis pour fixer le couvercle 2 Couvercle 3 Bornes à vis 4 Étiquetage pour affectation des connexions des bornes à vis 5 Réducteur de tension pour fixer le câble 6 Vis de blocage 7 Bouton rotatif « LUX » (réglage de la luminosité) 8 Bouton rotatif « TIME » (durée de fonctionnement) 9 Bouton rotatif « SENS » (sensibilité) 10 Joint en caoutchouc pour le passage des câbles 11 Trous de fixation pour le montage mural

Montage et raccordement

Tenez compte du chapitre « Consignes de sécurité » !

L'installation du détecteur de mouvement ne doit se faire que lorsque l'appareil est hors tension. Pour cela, il ne suffit pas d'éteindre l'interrupteur du luminaire !

Déconnectez d'abord le câble d'alimentation électrique sur tous les pôles en retirant le fusible associé ou en coupant le coupe-circuit automatique avant de couper le disjoncteur différentiel associé. Assurez-vous que la tension ne puisse être rétablie de manière intempestive, p. ex. en plaçant un panneau d'avertissement sur le disjoncteur.

Vérifiez si le câble d'alimentation est mis hors tension, p. ex. à l'aide d'un appareil de mesure approprié.

• Le détecteur de mouvement a été conçu pour être monté sur un mur vertical. La hauteur de montage doit être comprise entre 2 et 3 m au maximum.
• Seule la disposition murale montrée à droite est autorisée comme position de montage (la flèche est dirigée vers le « haut »).
• Montez le détecteur de mouvement uniquement sur un support stable, p. ex. un mur en maçonnerie. Selon la surface de montage, utilisez des vis et, le cas échéant, des chevilles appropriées.
• Le détecteur de mouvement doit être monté de manière à être hors de portée des enfants.
• Commencez avec le montage en retirant le couvercle (2). Pour ce faire, dévissez la vis unique (1) située à l'avant. Le couvercle (2) peut ensuite être retiré (tirez vers l'avant).
• Marquez la position de montage sur le mur à travers les trous de fixation (11). En fonction de la nature du mur, percez les trous correspondants pour les chevilles.

Attention!

À ne pas endommager des câbles/conducteurs pendant la perforation ou le serrage !

• Enfoncez légèrement le joint en caoutchouc (10) à l'arrière du détecteur de mouvement ; faites passer le câble à travers le joint en caoutchouc.
• Fixez le détecteur de mouvement en vissant les deux vis appropriées.
• Dénudez le câble d'alimentation et le câble de raccordement allant au consommateur.
• Desserrez le réducteur de tension (5).
• Connectez le câble d'alimentation et le câble avec l'appareil électrique à l'aide des bornes à vis (3) dans le détecteur de mouvement.

Vous trouverez à côté des bornes à vis l'étiquetage pour l'affectation des connexions (4).

L = Phase, câble marron N = Conducteur neutre, câble bleu A = Phase commutée vers l'appareil électrique

Conducteur de protection

Le conducteur de protection (PE, câble jaune-vert) n'est pas lui-même connecté au détecteur de mouvement car il n'y est pas nécessaire.

Cependant, si le câble entrant (cordon d'alimentation) et le câble sortant (allant vers l'appareil électrique, p. ex. un luminaire) ont un conducteur de protection, ce dernier doit être connecté à la borne à vis appropriée.

• Fixez le câble dans le réducteur de tension (5).
• Replacez le couvercle (2) correctement et fixez-le en vissant la vis (1) qui a été retirée au début.
• Dirigez le capteur PIR vers la zone de surveillance souhaitée. Pour ce faire, la tête du capteur peut être tournée vers la gauche et vers la droite.

Si la tête du capteur doit être inclinée vers le bas ou vers le haut, dévissez la vis de blocage (6) en la tournant légèrement vers la gauche dans le sens antihoraire. Une fois la tête bien alignée, tournez la vis de blocage (6) vers la droite dans le sens horaire pour fixer la tête du capteur.

• Pour la première mise en service ou un test fonctionnel (si vous souhaitez tester la zone de détection du capteur PIR), les boutons rotatifs doivent être réglés comme suit (voir également la figure de droite):
• Tournez le bouton rotatif « LUX » (7) vers la droite dans le sens horaire, vers le symbole du soleil (le détecteur de mouvement fonctionne également le jour et allume/éteint l'appareil électrique raccordé)
• Tournez le bouton rotatif « TIME » (8) vers la gauche dans le sens antihoraire, dans la direction de « - » (durée de fonctionnement courte)
• Tournez le bouton rotatif « SENS » (9) vers la droite dans le sens horaire, dans la direction de « + » (sensibilité élevée)
• Mettez l'appareil sous tension ; l'appareil électrique raccordé est activé (p. ex. un luminaire). Après quelques secondes, l'appareil électrique est désactivé ; le détecteur de mouvement est désormais prêt à être utilisé.

Si le détecteur de mouvement détecte maintenant une variation de température dans la zone de détection (p. ex. si vous traversez la zone de détection), l'appareil électrique est activé.

- Effectuez les réglages souhaités, voir le chapitre suivant.

Bouton rotatif « LUX » (réglage de la luminosité)

Le bouton rotatif « LUX » (7) permet de régler le niveau de luminosité à partir duquel le détecteur de mouvement sera activé.

Un tour à gauche dans le sens antihoraire (vers le symbole de lune) permet de définir que le détecteur de mouvement ne soit activé qu'en cas d'environnement plus sombre, tandis qu'un tour vers la droite (vers le symbole de soleil) permet d'activer le détecteur dans un environnement plus lumineux.

Bouton rotatif « TIME » (durée de fonctionnement)

Le bouton rotatif « TIME » (8) permet de régler la durée de fonctionnement pour la sortie « A » du détecteur de mouvement. Un tour à gauche dans le sens antihoraire (vers « - ») permet de réduire la durée de fonctionnement de l'appareil électrique raccordé, tandis qu'un tour vers la droite (vers « + ») permet de l'augmenter. Il est possible de régler une durée entre 10 secondes et 7 minutes environ.

Si un nouveau mouvement est détecté pendant la durée de fonctionnement, le temps de la durée de fonctionnement pour l'appareil électrique raccordé recommence de nouveau.

Bouton rotatif « SENS » (sensibilité)

Le bouton rotatif « SENS » (9) permet de définir à partir de quelle variation de chaleur une commutation doit être déclenchée.

Un tour à droite (vers « + ») permet de définir que le détecteur de mouvement soit activé même en cas de faible variation de température (sensibilité élevée), tandis qu'un tour à gauche dans le sens antihoraire (vers « - ») permet de définir que le détecteur de mouvement ne soit activé qu'en cas de variation importante (sensibilité faible).

Cette fonction vous permet également de contrôler la portée du capteur PIR (p. ex. une personne qui traverse la zone de surveillance ne sera détectée que si elle est très proche du capteur PIR lorsque la sensibilité est réduite).

Entretien et nettoyage

Cet appareil ne nécessite aucun entretien. L'entretien ou les réparations doivent uniquement être effectués par un spécialiste.

Vous pouvez utiliser un chiffon propre, sec et doux pour le nettoyage. N'appuyez pas trop fort sur la lentille du capteur PIR.

N'utilisez pas de produits de nettoyage agressifs, chimiques ou abrasifs car cela peut causer des décolorations, voire même des modifications du matériau de la surface.

Élimination

Ne jetez pas le produit avec les ordures ménagères.

ent de procéder à l'élimination du produit au terme de sa durée de

conformément aux prescriptions légales en vigueur; mettez l'appareil au rebut dans un centre de recyclage.

Caractéristiques techniques

Tension de service 220 - 240 V/CA, 50 Hz

Consommation de courant en veille..... env. 0,45 W

Puissance de commutation.... 1200 W (charge ohmique)

Les consommateurs principalement à charge ohmique sont p. ex. les lampes à incandescence, appareils de chauffage ou analogues.

Les consommateurs à charge inductive sont p. ex. les moteurs, ballasts, transformateurs conventionnels, ampoules économiques ou analogues.

Type de commutateur : Relais

Indice de protection IP44

Conditions d'environnement.... Température de -20 °C à +40 °C

Angle de détection.... horizontal : 180°; vertical : 120°

Portée PIR.... environ 12 m à +22 °C, réglable via le bouton de réglage de la sensibilité (voir les informations dans le chapitre « Fonctionnement du détecteur de mouvement »)

Durée de fonctionnement...... Réglable, de 10 s (±3 s) à 7 minutes (±2 min)

Luminosité ambiante...... Réglable

Dimensions (H x L x P).... 150 x 58 x 120 mm (Capteur PIR orienté vers l'avant)

Poids.... env. 208 g

Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse. © Copyright 2015 by Conrad Electronic SE.
