MODE D'EMPLOI 1296308 Renkforce

Détecteur de mouvement de plafond

N° de commande 1296308

Utilisation conforme

Le détecteur de mouvement de plafond intégré dans le capteur PIR réagit aux changements de température dans la zone de détection, par ex. quand une personne, un animal ou une voiture y pénétre.

Le détecteur de mouvement de plafond sert à surveiller des zones d'entrée, des escaliers ou autres.

Un luminaire ou un autre appareil électrique peuvent par exemple être contrôlés via le détecteur de mouvement de plafond.

Il faut impérativement tenir compte des consignes de sécurité de ce manuel d'utilisation. Lisez attentivement le manuel d'utilisation et conservez-le soigneusement. Toute utilisation autre que celle décrite précédemment peut endommager l'appareil. De plus, elle s'accompagne de dangers tels que court-circuit, incendie, électrocution, etc. Aucun composant du produit ne doit être modifié ou transformé!

Cet appareil satisfait aux prescriptions légales nationales et européennes. Tous les noms d'entreprises et les appellations d'appareils figurant dans ce mode d'emploi sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.

Contenu de la livraison

• Détecteur de mouvement de plafond Mode d'emploi

Explications des symboles et des signes

Le symbole de l'éclair dans le triangle est utilisé pour signaler un danger pour votre santé, par ex. un choc électrique.

Ce symbole indique les risques spécifiques lors du maniement, du fonctionnement et de l'utilisation du produit.

Le symbole de la « flèche » renvoie aux conseils et aux consignes d'utilisation particuliers.

Le produit appartient à la classe de protection II.

Ce produit n'est homologué que pour une installation et un fonctionnement en intérieur, dans des pièces sèches non humides. Le produit ne doit ni être mouillé ni prendre l'humidité ; il y a alors un danger de mort par électrocution !

Consignes de sécurité

Lisez intégralement les instructions d'utilisation avant la mise en service de l'appareil. Elles contiennent des consignes importantes pour le montage et l'utilisation. Tout dommage résultant d'un non-respect du présent manuel d'utilisation entraîne l'annulation de la garantie! Nous déclinons toute responsabilité pour les dommages consécutifs! Nous déclinons toute responsabilité pour d'éventuels dommages matériels ou corporels dus à un maniement incorrect ou au non-respect des précautions d'emploi! Dans de tels cas, la garantie prend fin!

Attention!

L'installation du produit ne doit être effectuée que par un technicien spécifique (p. ex. électricien) connaissant parfaitement les réglementations spécifiques (p. ex. VDE)!

Toute intervention non conforme au niveau de l'alimentation du secteur représente un danger non seulement pour vous-même, mais également pour les autres!

N'effectuez pas le montage vous-même si vous n'avez pas les connaissances nécessaires pour le montage. Adressez-vous à un spécialiste.

• Pour des raisons de sécurité et d'homologation (CE), il est interdit de modifier la construction ou de transformer l'appareil soi-même.
• Ce produit n'est pas un jouet ; gardez-le hors de la portée des enfants ! Il y a un risque d'électrocution avec danger de mort !

Le produit ne doit être utilisé que sous la tension du réseau (voir le chapitre « Raccordement » et « Caractéristiques techniques »). Ne tentez jamais de faire fonctionner le produit sur une autre source d'alimentation, car cela l'endommagerait irréversiblement. Pour l'installation, il est nécessaire de prévoir un dispositif de séparation de la tension de secteur sur tous les pôles (par ex. un disjoncteur de protection FI).

• Le produit est conçu uniquement pour une installation et un fonctionnement en intérieur, dans des pièces sèches et fermées. Le produit ne doit ni être mouillé ni prendre l'humidité ; il y a alors un danger de mort par électrocution !
• Le produit ne doit être monté et utilisé qu'en position fixe. Ne l'installe et ne l'utilise jamais dans des véhicules.
• N'utilisez pas le détecteur de mouvement de plafond dans des pièces et dans des conditions ambiantes inappropriées, contenant ou susceptibles de containing des gaz, des vapeurs ou des poussières inflammables! Risque d'explosion! L'appareil ne doit pas être exposé à des températures extrêmes, aux rayons du soleil, à de fortes vibrations ou à l'humidité.
• S'il s'avère qu'une utilisation sans danger n'est plus possible, l'appareil doit être mis hors service et protégé contre toute utilisation involontaire. Faites ensuite contrôler le produit par un spécialiste.

Un fonctionnement sans risques n'est plus assuréque:

• l'appareil présente des dommages visibles
• l'appareil ne fonctionne plus ou pas correctement (lumière vacillante, fumée épaisse ou odeur de brûlé, crépitements audibles, décolorations du produit ou des surfaces adjacentes)
• l'appareil a été stocké dans des conditions défavorables
• l'appareil a subi des conditions de transport difficiles
• Ne laissez pas trainer le matériel d'emballage. Cela pourrait constituer un jouet dangereux pour les enfants.
• Dans les installations industrielles, il convient d'observer les prescriptions de prévention des accidents de la fédération des syndicats professionnels pour les installations et matériels électriques!
• S'il vous reste encore des questions après la lecture de ce manuel d'utilisation, veuillez nous contacter ou vous adresser à un spécialiste.

Tenez compte de la section « consignes de sécurité »!

• Maintenez une distance minimum de 1 m par rapport à des luminaires et d'autres sources de chaleur, afin d’éviter des problèmes fonctionnels ou des défauts de circuits.

Si le détecteur de mouvement de plafond est trop proche des luminaires à commuter, il peut alors arriver que le détecteur de mouvement de plafond s'active immédiatement après l'inactivation car il détecte le processus de refroidissement comme une variation de température.

Si c'est votre cas en raison de la position du détecteur de mouvement de plafond et du (des) luminaire(s), nous vous recommandons de limiter la zone de détection. Pour ce faire, vous pouvez masquer la partie du verre diffuseur du détecteur de mouvement de plafond qui est dirigée vers le luminaire, à l'aide d'un peu de ruban adhésif opaque.

Montez le détecteur de mouvement de plafond uniquement sur un support stable. Le détecteur de mouvement de plafond peut être monté à l'intérieur de locaux, en dessous d'une surface horizontale (par ex. un plafond).

Autrement, il peut également être monté sur un mur en fonction de la zone à surveiller.

• L'installation du détecteur de mouvement de plafond doit avoir lieu uniquement lorsqu'il est hors tension. Pour ce faire, mettez le câble électrique hors tension en coupant le coupe-circuit correspondant ou en enlevant le fusible. Assurez-vous que la tension ne puisse être rétablie de manière intempestive ; placez par ex. un message d'avertissement sur le disjoncteur. De plus, coupez le disjoncteur différentiel correspondant de sorte que le câble d'alimentation soit coupé de la tension de réseau sur tous les pôles.
• Contrôlez l'absence de tension du cordon d'alimentation à l'aide d'un appareil de mesure approprié.

Fonction du détecteur de mouvement de plafond

Le capteur PIR intégré dans le détecteur de mouvement de plafond réagit aux changements de température dans la zone de détection, par ex. quand une personne, un animal ou une voiture dont la température est différente de l'air ambiant pénètre dans cette zone.

Afin de garantir une détection optimale du mouvement, le détector de mouvement de plafond doit être placé de telle sorte que l'objet à détecter ne soit pas directement dirigé vers le détector de mouvement, mais qu'il se déplace latéralement de gauche à droite ou de droite à gauche dans la zone de détection. Tenez compte de ceci lors du montage de l'appareil.

La portée PIR spécifiée dans le chapitre « Caractéristiques techniques » est réalisable dans la pratique uniquement avec des conditions optimales.

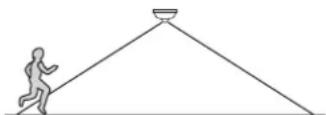

De plus, il convient de noter que la zone de détection est de forme conique, ce qui entraîne par conséquent la limitation de la performance de détection.

Lorsqu'une personne pénètre dans la zone de détection (voir l'image ci-dessus), le détecteur de mouvement de plafond se déclenche si la différence de température avec l'arrière-plan est suffisamment importante.

La portée nécessaire pour la détection d'un mouvement dépend de plusieurs facteurs:

• Hauteur de montage du détecteur de mouvement de plafond
• Différence de température entre l'objet en mouvement et l'arrière-plan (entourage)
• Taille de l'objet
• Distance de l'objet par rapport au détecteur de mouvement de plafond Orientation et vitesse du mouvement
• Température ambiante de fonctionnement

Après l'application de la tension d'alimentation, il faut environ 30 secondes pour que le capteur PIR dans le détecteur de mouvement de plafond se règle sur la température de fond et détecte les changements de température dans la zone de détection.

Une détection à travers une vitre (par ex. une fenêtre) est théoriquement impossible.

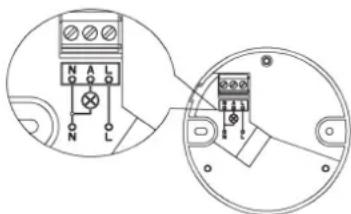

Raccordement

Connectez les câbles de connexion aux bornes à vis correspondantes :

N = Conducteur neutre (cable bleu)

A = Prise de courant pour raccorder l'appareil électrique

Tenez compte du marquage sur le boîtier à côté des bornes à vis.

Montage

Tenez compte des informations dans le chapitre « Préparations pour le montage » !

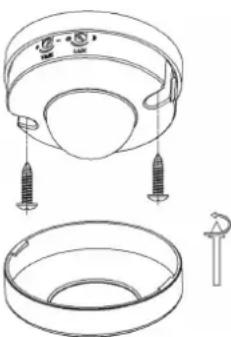

Fixez le détecteur de mouvement de plafond avec deux vis et deux chevilles.

Selon la surface de montage, utilisez des vis et chevilles appropriées.

Veillez lors du perçage et du vissage à ne pas endommager des câbles ou des conduites!

Veillez également à ce que les câbles de raccordement ne soient ni écrabés ni endommagés!

• Aprêté réglage, utilisez le bouton de réglage (voir le chapitre suivant), placez la bague de recouvrement et verrouillez-la en la tournant vers la droite.
• Vous pouvez réduire la zone de détection en collant une bande adhésive opaque sur le verre diffuseur du détecteur de mouvement de plafond.

-Réglement de la durée de fonctionnement (bouton tournant « TIME »)

Cette molette de réglage permet de régler la durée de fonctionnement pour l'appareil électrique branché. Une rotation vers la gauche en sens inverse des aiguilles d'une montre réduit la durée de fonctionnement, une rotation vers la droite l'augmente.

Si un nouveau mouvement est identifié pendant la durée de fermeture, le temps reconnait à tourner pour la durée de fermeture.

• Réglage de la luminosité (bouton tournant « LUX »)

Cette molette de réglage permet de régler le degré de luminosité à partir duquel le détecteur de mouvement de plafond sera activé.

Une rotation vers la gauche, dans le sens antihoraire, active le détecteur de mouvement de plafond seulement avec une importante obscurité, une rotation dans le sens du symbole du soleil active le détecteur de mouvement de plafond déjà dans un environnement lumineux.

Fonctionnement

Comme cela a déjà été expliqué dans le chapitre « Fonctionnement du détecteur de mouvement de plafond », le capteur PIR dans le détecteur de mouvement de plafond réagit aux changements de température dans la zone de détection.

Lorsqu'un changement de température est détecté, le relais est déclenché et le consommateur y raccordé est activé pendant la durée préréglée. Si un nouveau mouvement est détecté pendant la durée de fonctionnement, le temps recommence à tourner à partir de zéro pour la durée de fonctionnement et le consommateur reste activé.

Si aucun changement supplémentaire de température n'est détecté, le consommateur raccordé est désactivé.

Test de fonctionnement

Si vous souhaitez effectuer un test de fonctionnement après le montage, précisé comme suit :

• Tournez le bouton de réglage « TIME » complètement vers la gauche (dans le sens horaire), pour sélectionner la durée d'activation la plus courte.
• Tournez le bouton de réglage « LUX » complètement vers la droite (dans le sens horaire), sur la position du symbole du soleil.
• Traversez maintenant la zone de détection. Lorsque le capteur PIR détecte une variation de température, l'appareil électrique est allumé pendant quelques secondes puis s'éteint à nouveau (à condition qu'aucune autre variation de température n'ait lieu).

Maintenance et entretien

Le détecteur de mouvement de plafond ne nécessite aucun entretien. Ne le démontez jamais (sauf pour les travaux de montage décrits dans le mode d'emploi). Une maintenance ou une réparation doivent uniquement être effectuées par un technicien spécialisé.

Dépoussièrez ou séchez le verre diffuseur hémisphérique du détecteur de mouvement de plafond régulièrement. Utilisez uniquement un chiffon sec, propre et doux.

Élimination

Jetez l'appareil devenu inutilisable suivant les lois en vigueur.

Caractéristiques techniques

Tension de fonctionnement 220 - 240 V/CA, 50 Hz

Consommation de courant... env. 0,45 W (en veille)

Contact de commutation : Relais

Capacité de commutation (Connexion A)...1200 W (charge ohmique) 300 W (charge inductive)

Les consommateurs avec une charge ohmique sont à titre d'exemple les ampoules électriques, appareils de chauffage ou autres.

Les appareils électriques avec une charge inductive sont par ex. les moteurs, ballasts, transformateurs conventionnels, ampoules économiques ou autres.

Position de montage....... Montage au plafond ou au mur, uniquement à l'intérieur de pièces fermées et sèches

Durée de commutation.......... régable, 10 secondes (±3 secondes) jusqu'à 15 minutes (±2 minutes) max.

Luminosité ambiance..... régable, 3 - 2000 lux

Angle de détection. 360°

PorteducapteurPIR. env.12m ( + 24^) max.

Température de fonctionnement......... de 0°C à +40°C (portée inférieure avec des températures au-dessus de +24°C)

Humidité ambiantede 0 % à max. 93 % d'humidité relative de l'air, sans condensation

Dimensions (L x H) 88 x 56 mm

Poids : env. 103 g

Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Tous droits réservés, y compris de traduction. Toute reproduction, quel qu'en soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de la reprendre, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse.
