GEBRUIKSAANWIJZING 1362921 Renkforce

• de toe te passen „5 veiligheidsmaatregelen“: Vrijschakelen; tegen op- nieuw inschakelen beveiligen; spanningsloosheid vaststellen; aarden en kortsluiten; aangrenzende, onder spanning staande delen afdekken of voor toegang blokkeren

• Keuze van het geschikte gereedschap, van de meetinstrumenten en evt. de persoonlijke beschermingsmiddelen

• Evalueren van de meetresultaten

• Keuze van het elektrische installatiemateriaal ter zekerstelling van de uit- schakelvoorwaarden

• IP-beschermingsniveaus

• Inbouw van het elektronische materiaal

• Soort net (TN-systeem, IT-systeem, TT-systeem) en de daaruit volgende aansluitvoorwaarden (klassieke nulling, veiligheidsaarding, benodigde extra maatregelen, enz.) Als u niet over de nodige vakkennis beschikt om zelf aan te sluiten en te monteren, laat dit dan aan een vakman over.

• Om veiligheids- en vergunningsredenen (CE) is het eigenmachtig ombou- wen en/of veranderen van het apparaat niet toegestaan.

• Het product is geen speelgoed, het is niet geschikt voor kinderen! Er be- staat kans op een levensgevaarlijke elektrische schok!

• Gebruik het product uitsluitend onder netspanning (zie paragraaf „Tech- nische gegevens“). Probeer het product nooit onder een andere spanning te gebruiken, hierdoor wordt het onherstelbaar beschadigd.

• Voor de installatie dient te worden voorzien in een alpolige scheidings- schakelaar van de netspanning (bijv. aardlekschakelaar).

• Monteer en gebruik het product uitsluitend in droge binnenruimtes, het mag niet vochtig of nat worden. Er bestaat kans op een levensgevaarlijke elektrische schok!

• Gebruik het product uitsluitend permanent gemonteerd. Monteer resp. gebruik het nooit in voertuigen.

• Gebruik het product niet in ruimtes of onder ongunstige weersomstandig- heden, waar brandbare gassen, dampen of stofdeeltjes aanwezig zijn of aanwezig kunnen zijn! Er bestaat explosiegevaar!

• Stel het product niet bloot aan extreme temperaturen, sterke trillingen of zware mechanische belastingen.

• Stel - als aannemelijk is dat veilig gebruik niet langer mogelijk is - het pro- duct buiten bedrijf en borg het tegen onbedoeld gebruik. Laat een vakman vervolgens het product inspecteren. Het is aan te nemen dat een veilige werking niet meer mogelijk is, als: - het product zichtbare beschadigingen vertoont - het product niet of niet meer naar behoren werkt (flakkerend licht, komt rook uit resp. ruikt verbrand, hoorbare knettergeluiden, verkleuringen van het product of aangrenzende oppervlakken)

het product langere tijd onder ongunstige omstandigheden werd opgesla- gen - het apparaat aan zware transportbelastingen onderhevig is geweest

• Laat het verpakkingsmateriaal niet rondslingeren, dit kan voor kinderen gevaarlijk speelgoed zijn.

• In commerciële inrichtingen moeten de voorschriften ter voorkoming van ongevallen van de beroepsverenigingen voor elektrotechnische installa- ties en bedrijfsmiddelen worden nageleefd!

• Raadpleeg onze technische klantenservice of andere vakmensen als u nog vragen hebt die niet in deze gebruiksaanwijzing worden beantwoord.

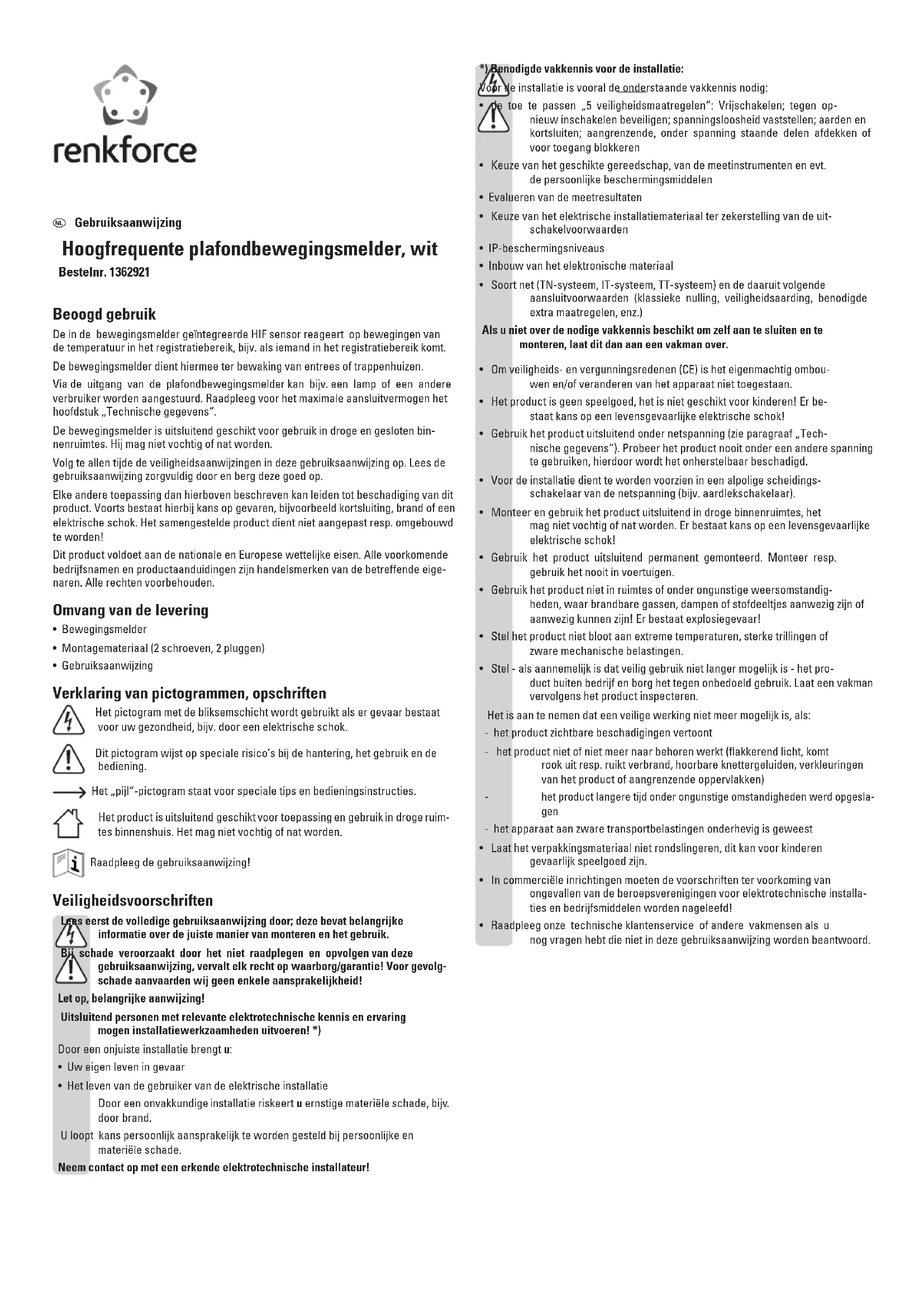

Gebruiksaanwijzing Hoogfrequente plafondbewegingsmelder, wit Bestelnr. 1362921 Beoogd gebruik De in de bewegingsmelder geïntegreerde HIF sensor reageert op bewegingen van de temperatuur in het registratiebereik, bijv. als iemand in het registratiebereik komt. De bewegingsmelder dient hiermee ter bewaking van entrees of trappenhuizen. Via de uitgang van de plafondbewegingsmelder kan bijv. een lamp of een andere verbruiker worden aangestuurd. Raadpleeg voor het maximale aansluitvermogen het hoofdstuk „Technische gegevens“. De bewegingsmelder is uitsluitend geschikt voor gebruik in droge en gesloten bin- nenruimtes. Hij mag niet vochtig of nat worden. Volg te allen tijde de veiligheidsaanwijzingen in deze gebruiksaanwijzing op. Lees de gebruiksaanwijzing zorgvuldig door en berg deze goed op. Elke andere toepassing dan hierboven beschreven kan leiden tot beschadiging van dit product. Voorts bestaat hierbij kans op gevaren, bijvoorbeeld kortsluiting, brand of een elektrische schok. Het samengestelde product dient niet aangepast resp. omgebouwd te worden! Dit product voldoet aan de nationale en Europese wettelijke eisen. Alle voorkomende bedrijfsnamen en productaanduidingen zijn handelsmerken van de betreffende eige- naren. Alle rechten voorbehouden. Omvang van de levering

• Gebruiksaanwijzing Verklaring van pictogrammen, opschriften Het pictogram met de bliksemschicht wordt gebruikt als er gevaar bestaat voor uw gezondheid, bijv. door een elektrische schok. Dit pictogram wijst op speciale risico’s bij de hantering, het gebruik en de bediening. Het „pijl“-pictogram staat voor speciale tips en bedieningsinstructies. Het product is uitsluitend geschikt voor toepassing en gebruik in droge ruim- tes binnenshuis. Het mag niet vochtig of nat worden. Raadpleeg de gebruiksaanwijzing! Veiligheidsvoorschriften Lees eerst de volledige gebruiksaanwijzing door; deze bevat belangrijke informatie over de juiste manier van monteren en het gebruik. Bij schade veroorzaakt door het niet raadplegen en opvolgen van deze gebruiksaanwijzing, vervalt elk recht op waarborg/garantie! Voor gevolg- schade aanvaarden wij geen enkele aansprakelijkheid! Let op, belangrijke aanwijzing! Uitsluitend personen met relevante elektrotechnische kennis en ervaring mogen installatiewerkzaamheden uitvoeren! *) Door een onjuiste installatie brengt u:

• Uw eigen leven in gevaar

• Het leven van de gebruiker van de elektrische installatie Door een onvakkundige installatie riskeert u ernstige materiële schade, bijv. door brand. U loopt kans persoonlijk aansprakelijk te worden gesteld bij persoonlijke en materiële schade. Neem contact op met een erkende elektrotechnische installateur!Beschrijving van de werking De bewegingsmelder zendt signalen uit in het 5,8 GHz-bereik (net als een radar). Deze worden door in het registratiebereik liggende vlakken gereflecteerd. De geïntegreerde elektronica benut de ontvangen signalen. Als er een beweging plaatsvindt in het registratiebereik (ongeacht of het mensen, dieren of objecten zijn) veranderen de ontvangen signalen en de schakeluitgang van de bewegingsmelder w ordt geactiveerd. Het bereik voor de herkenning van een beweging is afhankelijk van meerdere factoren:

• Montagehoogte van de bewegingsmelder

• Grootte van het object

• Instelling van de draaiknop „SENS“ (gevoeligheid) van de bewegingsmelder

• Afstand van het object ten opzichte van de bewegingsmelder

• Snelheid van de beweging

• Metalen voorwerpen in de nabijheid van de bewegingsmelder Het registratiebereik van de bewegingsmelder is 360° rechts in de afbeelding te zien. De horizontale registratiehoek bedraagt 360°, het bereik bedraagt max. 8 m. In de aanbevolen montagehoogte van 2,5 m tot 3,5 m is dus een zeer groot registratiebereik die door de verticale registratiehoek van 180° tot het plafond reikt. Voorbereidingen op het monteren

• Plaats de bewegingsmelder uitsluitend op een stabiele ondergrond. Gebruik de be- wegingsmelder uitsluitend op een vaste plaats. Belangrijk! De bewegingsmelder functioneert niet juist als er zich metalen voorwerpen achter/onder de montageplaats bevinden (bijv. stalen balken, platen) Ook de doorstroming in water- of afwateringsbuizen kan een schakelproces van de module activeren. Als u meerdere bewegingsmelders monteert, moet daartussen een mini- male afstand van 2 m worden aangehouden.

• Door de gebruikte hoge frequentietechniek vormen wanden, meubels, enz. geen obstakel voor de bewegingsherkenning. Afhankelijk van de materiaaldikte en het vochtigheidsgehalte resulteert dit in verschillende doordringingsverhoudingen resp. afzwakking van het HF-signaal. Materiaal Doordringing Afzwakking Kunststoffen ja 5 - 10% Hout ja 10 - 20% Glas ja 15 - 30% Muurwerk ja, bij wanddikten <30 cm 60 - 70% nee, bij wanddikten >30 cm 100% Staalbeton neen 100% Metaal neen 100% De waarden zijn slechts bedoeld als oriëntatie. Afhankelijk van het gebruikte materiaal en de omgevingscondities kunnen er sterke afwijkingen zijn.

• De bewegingsmelder moet bij voorkeur aan een plafond op een hoogte van ca. 2,5 m tot 3,5 m worden gemonteerd. Afhankelijk van de ruimte en de gewenste werking is echter ook een montage aan een wand denkbaar. Let er te allen tijde op dat het product zo wordt gemonteerd dat het zicht bui- ten het bereik van kinderen bevindt. Kinderen kunnen de bewegingsmelder anders openen; daarbij bestaat levensgevaar door een elektrische schok!

• Als de bewegingsmelder in een plafond moet worden gemonteerd moet ten minste 1 m afstand ten opzichte van de muren worden gehouden. Bij dunne muren wordt een grotere afstand geadviseerd, omdat ander ook personen aan de andere kant van de muur een schakelproces kunnen activeren. Via de draaiknop „SENS“ kan het bereik worden beperkt als er abusievelijk wordt geactiveerd. Monteren en aansluiten Neem het hoofdstuk „Veiligheidsvoorschriften“ en „Voorbereidingen op het monteren“ in acht! Voer de installatie van de bewegingsmelder uitsluitend in spanningsvrije staat uit. Daartoe volstaat het niet de lichtschakelaar uit te schakelen! Schakel het elektrische netsnoer op alle polen uit, door de bijbehorende zekering te verwijderen resp. de zekeringautomaat en vervolgens ook de bijbehorende aardlekschakelaar uit te schakelen. Zorg ervoor dat deze niet door onbevoegden weer kan worden ingeschakeld, bijv. met een waarschu- wingsbordje. Inspecteer of de netbekabeling volledig spanningsvrij is, bijvoorbeeld met behulp van een geschikt meetinstrument.

• Monteer de bewegingsmelder uitsluitend op een stabiele ondergrond, bijv. met- selwerk. Gebruik - afhankelijk van de ondergrond - voor die ondergrond geschikte schroeven en evt. pluggen.

• Begin de montage door de grote, buitenste kap eraf te halen. Draai ze hiervoor een stuk tegen de klok in.

• Strip de kabel van netsnoer en de aansluitkabel naar de verbruiker. De afzonderlijke aders van de leidingen moeten op een lengte van ca. 8 - 10 mm worden gestript.

• Leid de kabel door de beide openingen in de bewegingsmelder. De kabels kunnen direct door de beide transparante rubberpakkingen worden gestoken.

• Bevestig de bewegingsmelder met twee passende schroeven en evt. pluggen aan het plafond. Voorzichtig! Zorg er tijdens het boren resp. vastschroeven voor dat u geen kabels of lei- dingen beschadigt!

• Verbind de afzonderlijke aders van het netsnoer en de kabel naar de verbruiker met de klembevestigingen in de bewegingsmelder. Schuif hiervoor de gestripte kabel in de bijbehorende klem (pijpdiameter 1,5 mm²). Schuif in elke klem slechts één kabel! L = Fase, bruine kabel N = Neutraal, blauwe kabel L´ = Geschakelde fase, naar de verbruiker Als de klem moet worden losgemaakt drukt u de vergrendeling in met een geschike schroevendraaier. Vervolgens kan de kabel er weer worden uitge- trokken.

• De aardverbinding (PE, geel-groene kabel) moet op een andere plek worden aange- sloten (bijv. in een externe klemmenbox), omdat in de bewegingsmelder geen pas- sende bevestiging ter beschikking staat.

• Na de instelling van e draaiknop (zie volgende hoofdstuk) zet u de aanvankelijk ver- wijderde kap er weer goed op en zet u ze vast door ze op de bewegingsmelder één keer met de klok mee te draaien. Zorg er daarbij voor dat de functie-led en de helderheidssensor achter de opening van de kap ligt en zichtbaar is! Anders functioneert de helderheidsregeling niet!

• Schakel de netspanning in.Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen. © Copyright 2015 by Conrad Electronic SE. V1_0815_02/VTP Instellingen op de bewegingsmelder De bewegingsmelder beschikt over drie draaiknoppen waarmee de inschakelduur („TIME“), de gevoeligheid („SENS“) en de inschakeldrempel bij een bepaalde omge- vingshelderheid („LUX“) kan worden aangepast. Draaiknop „TIME“ (inschakeltijd) Met deze draaiknop kan de inschakelduur voor de uitgang L´ naar de verbruiker wor- den ingesteld. Een draaiing naar links tegen de klok in verkort de inschakeltijd van de aangesloten verbruiker. Een draaiing naar rechts met de klok mee verlengt de in- schakeltijd. Er is een instelling van 10 seconden (tolerantie ±3 seconden) tot 12 minuten (toleran- tie ±1 minuut) mogelijk. Indien tijdens de inschakeltijd opnieuw een beweging wordt herkend, dan start de tijd voor de inschakeltijd opnieuw, de verbruiker blijft ingeschakeld. Draaiknop „SENS“ (gevoeligheid) Met deze draaiknop kan worden ingesteld hoe sterk een beweging moet zijn om een schakelprocedure te activeren. Een draaiing naar links tegen de klok in (in de richting „-”) vermindert de gevoeligheid. Een draaiing naar rechts met de klok mee ( in de richting „+”) vergroot de gevoelig- heid. Door de instelling van de gevoeligheid kunt u ook invloed uitoefenen op het bereik van de sensor (bijv. iemand die door het bewakingsgebied loopt, wordt als de gevoeligheid wordt verminderd pas herkend als hij dichterbij de sensor komt). Mochten er vaak abusievelijk worden geactiveerd, dan dient u de gevoelig- heid te verminderen (draaiknop een stuk naar links in de richting „-“ draai- en). Draaiknop „LUX“ (helderheidsregeling) Via deze draairegelaar kan de schakeldrempel worden ingesteld, vanaf welke omge- vingshelderheid de bewegingsmelder wordt geactiveerd. Bij een draaiing naar links tegen klok in wordt de bewegingsmelder pas bij grote don- kerheid geactiveerd. Bij een draaiing naar rechts in de richting van het zonpictogram gebeurt dit al bij een lichtere omgeving. Werkingstest Voor een werkingstest moet een korte inschakelduur worden ingesteld (draaiknop „TIME“ op de instelling „10S“ draaien); bovendien moet de draaiknop voor de helder- heid („LUX“) geheel naar rechts worden gedraaid (op het zonpictograml). Met de draaiknop „SENS“ wordt de gewenste gevoeligheid ingesteld. Voor een eerste test zet u de draaiknop ongeveer in de middelste stand. Loop nu door het registratiebereik. De bewegingsmelder activeert de aangesloten verbruiker(s) als hij een beweging in het registratiebereik heeft herkend. Bovndien gaat op de bewegingsmelder een led branden. Stel na de werkingstest de draaiknop dienovereenkomstig in, zie boven. Verhelpen van storingen De aangesloten verbruiker wordt niet ingeschakeld

• Controleer de instelling van de draaiknop „LUX“ van de helderheidsregeling. Als deze te ver naar links tegen de klok in wordt gedraaid wordt de bewegingsmelder pas geactiveerd als het donker is.

• Controleer of de kap er weer juist is opgezet. De helderheidssensor en de controle- led moeten door de opening van de kap zichtbaar zijn. Let op dat deze opening niet wordt afgedekt, omdat anders de helderheidsregeling niet functioneert!

• Controleer of de netspanning aanwezig is en of de verbruiker (bijv. een lamp) func- tioneert.

• Vergroot de gevoeligheid (draaiknop „SENS“ in richting „+“ draaien).

• Snelle bewegingen in het bewakingsbereik worden door de elektronica gefilterd, om ongewenste inschakeling te vermijden. De aangesloten verbruiker is permanent ingeschakeld

• Er vinden permanent bewegingen in het bewakinsbereik plaats; dit kan door de ge- bruikte HF-techniek ook een beweging in de kamer ernaast zijn. Beperk de gevoelig- heid (draaiknop „SENS“ in richting „-“ draaien). Let op: Wordt de bewegingsmelder door een beweging geactiveerd en vindt tijdens een inschakelduur een nieuwe bewegingsherkenning plaats, dan begint de inscha- kelduur opnieuw!

Stel als test een zeer korte inschakeltijd in, om de oorzaak te vinden. Onderhoud en schoonmaak Het product is voor u onderhoudsvrij. Laat het product uitsluitend door een vakman repareren en onderhouden. Maak het schoon met een schone, droge, zachte doek. U kunt stof zeer gemakkelijk met een schone en zachte kwast en een stofzuiger verwijderen. Gebruik geen agressieve, chemische of schurende reinigingsmiddelen, want deze kunnen verkleuringen of zelfs materiaalveranderingen van het oppervlak veroorzaken. Afvoer Het product hoort niet bij het huishoudelijk afval. Het product dient aan het einde van zijn levensduur volgens de geldende wettelijke voorschriften te worden verwijderd. Lever het bijv. in bij een be- treffend inzamelpunt. Conformiteitsverklaring (DOC) Hierbij verklaren wij, Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dat dit product in overeenstemming is met de belangrijkste voorwaarden en andere relevante voorschriften van de richtlijn 1999/5/EG. De bij dit product behorende verklaring van conformiteit kunt u vinden op: www.conrad.com Technische gegevens Bedrijfsspanning ................................ 220 - 240 V/AC, 50 Hz Eigen vermogensverbruik ................. ca. 0,9 W HF-systeem ......................................... 5,8 GHz, CW-radar, ISM-band Zendvermogen.................................... < 0,2 mW Schakelvermogen .............................. max. 1200 W (ohmse belasting) ............................................................... max. 300 W (inductieve belasting) Verbruikers met voornamelijk ohmse belasting zijn bijv. gloeilampen en ver- warmingen. Verbruikers met inductieve belasting zijn bijv. motoren, voorschakelappara- ten (bijv. voor led’s), conventionele transformatoren en energiebesparende lampen. Schakelaartype .................................. relais, eenpolig Registratiehoek .................................. horizontaal 360°, verticaal 180° (zie afbeelding in hoofdstuk „Beschrijving van de werking“) Bereik .................................................. instelbaar 1 - 8 m Aanbevolen montagehoogte ............ 2,5 - 3,5 m (bij plafondmontage) Snelheid ........................................................................................................................................ voor bewegingsherkenning.............. 0,6 - 1,5 m/s Inschakelduur .................................... instelbaar 10 s (±3 s) tot 12 min (±1 min) Omgevingshelderheid ....................... instelbaar, 3 tot 2000 lux Beschermingsgraad .......................... IP20 Montageplek ....................................... uitsluitend in droge, gesloten binnenruimtes Omgevingsvoorwaarden................... temperatuur -20 °C tot +40 °C, relatieve luchtvoch- tigheid 0% tot 93%, niet condenserend Afmetingen .......................................... 96 x 43 mm (Ø x H) Gewicht................................................ 126 g
