Type product	Hoogfrequente bewegingsmelder (radar 5,8 GHz)
Afmetingen (L x B x H)	85 x 104 x 80 mm
Gewicht	159 g
Voeding	220-240 V AC, 50 Hz
HF-frequentie	5,8 GHz (ISM-band), zendvermogen < 0,2 mW
Horizontale detectiehoek	360°
Verticale detectiehoek	180°
Bereik (wandmontage)	5 tot 15 m (instelbaar)
Bereik (plafondmontage)	2 tot 8 m (instelbaar)
Montagehoogte (plafond)	2 tot 10 m
Montagehoogte (wand)	2,5 tot 3,5 m
Eigen verbruik	Ongeveer 0,9 W
Max. schakelvermogen (ohmse belasting)	1200 W
Max. schakelvermogen (inductieve belasting)	300 W
Beschermingsgraad	IP44 (binnen en buiten)
Instelling van de inschakelduur	10 s (±3 s) tot 12 min (±1 min)
Instelling van de gevoeligheid	Ja, draaiknop « SENS »
Instelling van de lichthoeveelheid	3 tot 2000 lux (draaiknop « LUX »)
Bedrijfstemperatuurbereik	-20 °C tot +40 °C
Relatieve luchtvochtigheid	0 % tot 93 % (niet-condenserend)
Onderhoud en reiniging	Reinigen met een droge, zachte doek; geen chemicaliën gebruiken
Veiligheid	Installatie door een gekwalificeerde elektricien; alle polen uitschakelen voor ingreep
Reserveonderdelen en repareerbaarheid	Geen reserveonderdelen beschikbaar; reparatie alleen door een specialist
Behuizingsmateriaal	Kunststof

Veelgestelde vragen - 1362991 Renkforce

Hoe stel ik de inschakelduur van de melder in?

Gebruik de draaiknop TIME: draai naar links (tegen de klok in) om de duur te verkorten (min. 10 s) en naar rechts om deze te verlengen (max. 12 min). Bij een nieuwe detectie wordt de tijd gereset.

Hoe pas ik de gevoeligheid aan om valse alarmen te voorkomen?

Draai de draaiknop SENS naar links (naar « - ») om de gevoeligheid te verlagen en ongewenste schakelingen te verminderen. Als de gevoeligheid te laag is, draai dan naar rechts (naar « + »).

Wat is het maximale bereik van de melder?

Het bereik is afhankelijk van de montage: 5 tot 15 m bij wandmontage en 2 tot 8 m bij plafondmontage. Het is instelbaar via de draaiknop SENS.

Kan ik deze melder buitenshuis gebruiken?

Ja, de beschermingsgraad IP44 maakt buitengebruik mogelijk, mits deze wordt geïnstalleerd op een plaats beschermd tegen opspattend water (bijv. onder een overstek). Niet onderdompelen.

Hoe test ik de werking van de melder?

Stel de draaiknop TIME in op de minimumstand (10 s), LUX op het zonnesymbool (max) en SENS in het midden. Loop door het detectiegebied; het aangesloten apparaat moet inschakelen. Stel na de test de instellingen naar wens bij.

Wat moet ik doen als het aangesloten apparaat niet inschakelt?

Controleer de instelling van LUX: draai deze naar de zon voor werking overdag. Verhoog de gevoeligheid (SENS naar « + »). Zorg ervoor dat de netspanning aanwezig is en dat het aangesloten apparaat werkt.

Wat moet ik doen als het apparaat permanent blijft branden?

Dit kan komen door continue bewegingen in het detectiegebied (ook door muren heen). Verlaag de gevoeligheid (SENS naar « - »). Stel voor een test een zeer korte inschakelduur in.

Hoe reinig ik de melder?

Gebruik een schone, droge en zachte doek. Stof kan worden verwijderd met een zachte borstel of stofzuiger. Gebruik nooit agressieve of schurende reinigingsmiddelen.

Wat is de aanbevolen montagehoogte?

Bij plafondmontage kan de hoogte variëren van 2 tot 10 m. Bij wandmontage moet deze tussen 2,5 en 3,5 m liggen. Houd bij plafondmontage een afstand van minimaal 1 m tot de muur aan.

Kan ik deze melder in een badkamer installeren?

De beschermingsgraad IP44 maakt het geschikt voor vochtige ruimtes, maar het mag niet direct boven een bad of douche worden geïnstalleerd. Houd veiligheidsafstanden aan en schakel een elektricien in.

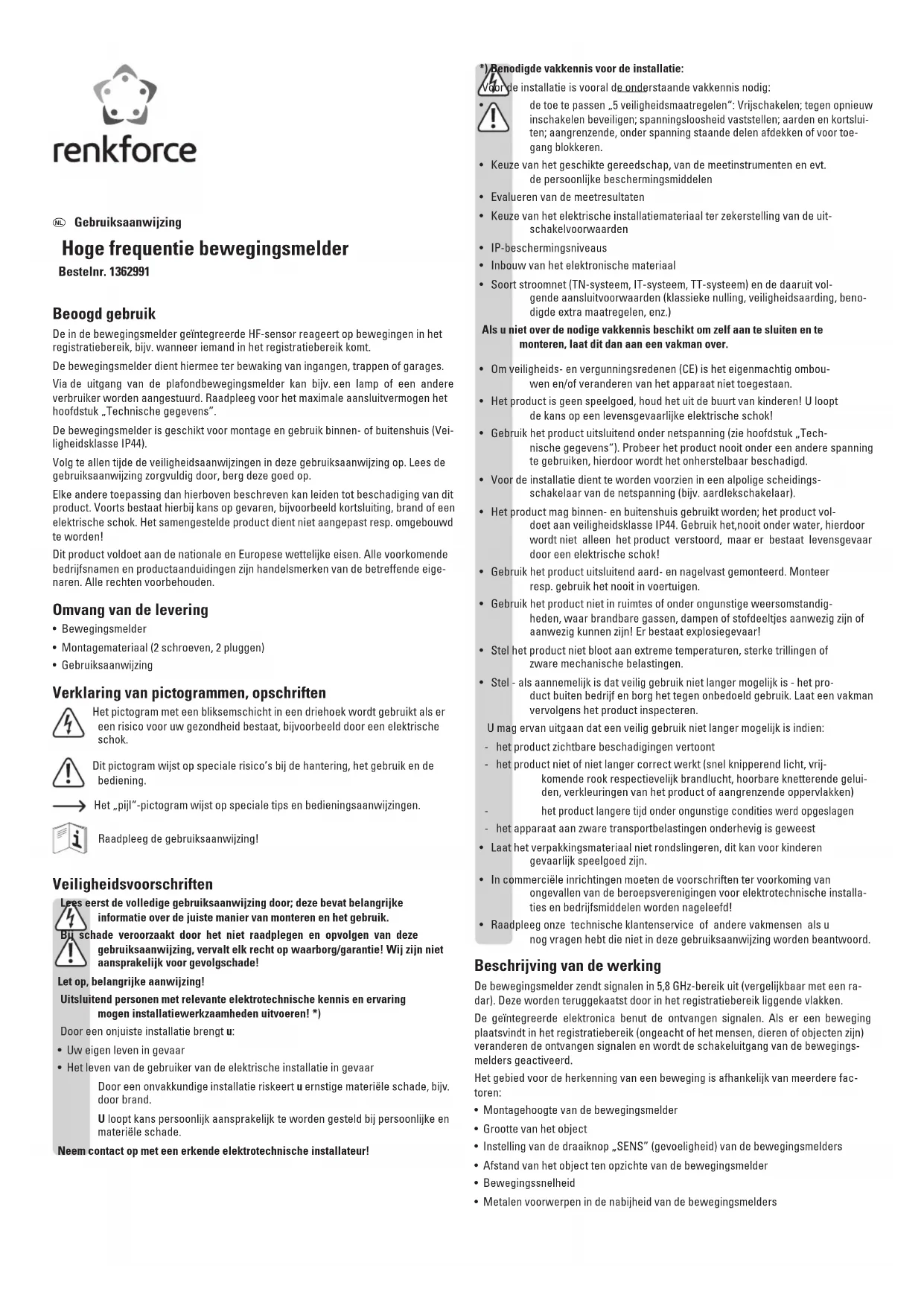

GEBRUIKSAANWIJZING 1362991 Renkforce

Hoge frequentie bewegingsmelder

Bestelnr. 1362991

Beoogd gebruik

De in de bewegingsmelder geintegreerde HF-sensor reageert op bewegingen in het registratiebereik, bijv. wanner iemand in het registratiebereik komt.

De bewegingsmelder dient hiermee ter bewaking van ingangen, trappen of garages.

Via de uitgang van de plafondbewegingsmelder kan bijv. een lamp of een andere verbruiker worden aangestuurd. Raadpleeg voor het maximale aansluitvermogen het hoofdstuk „Technische gegevens".

De bewegingsmelder is geschikt voor montage en gebruik binnen- of buitenshuis (Veiligheidsklasse IP44).

Volg te allen tijde de veiligheidsaanwijzingen in deze gebruiksaanwijzing op. Lees de gebruiksaanwijzing zorgvuldig door, berg deze goed op.

Elke andere toepassing dan hierboven beschreiben kan leiden tot beschadiging van dit product. Voorts bestaat hierbij kans op gevaren, bijvoorbeeld kortsluiting, brand of een elektrische schok. Het samengestelde product dient Niet aangepast resp. omgebouwd te worden!

Dit product voldoet aan de nationale en Europese wettelijk eisen. Alle voorkomende bedrijfsnamen en productaanduidingen zijn handelsmerken van de betreffende eigénaren. Alle rechten voorbehonden.

Omvang van de levering

Bewegingsmelder
Montagematerialiaal (2 schroeven, 2 pluggen)
- Gebruiksaanwijzing

Verklaring van pictogrammen, opschriften

Het pictogram met een bliksemenschicht in een driehoek worden gebrukt als er een risico voor uw gezondheid bestaat, bijvoorbeeld door een elektrische schok.

Dit pictogram wijst op speciale risico's bij de hantering, het gebruik en de bediening.

Het „pijl“-pictogram wijst op speciale tips en bedieningsaanwijzingen.

Raadpleeg de gebruksaanwijzing!

Veiligheidsvoorschriften

erst de volledige gebruiksaanwijzing door; deze bevat belangrijke informatie over de juiste manier van monteren en het gebruik.

hade verooorzaakt door het Niet raadplegen en opvolgen van deze gebruiksaanwijzing, cervalt elkrecht op waarborg/garantie! Wij zijn nicht aansprakelijk voor gevolgschade!

Let op, belangrijke aanwijzing!

Uitsluitend personen met relevante elektrotechnische kennis en ervaring mogen installmentewerkzaamheden uitvoeren!*)

Door een onjuiste installment brengt u:

• Uw eigien leven in gevaar
• Het leven van de gebruiker van de elektrische installmentie in gevaar Door een onvakkundige installmentie riskeert u ernstige materièle schade, bijv. door brand.
  U loopt kans persoonlijk aansprakelijk te worden gesteld bij persoonlijke en materièle schade.

Neem contact op met een erkende elektrotechnische installment!

*) Benodigde vakkennis voor de installmente: Voor de installmentie is vooral de onderstaand

de toe te passen „5 veiligheidsmaatregelen“: Vrijschaken; gegen opniew inschaken beveilig; spanningsloosheid vaststellen; aarden en kortslui- ten; aangrenzende, onder spanning staande delen afdekken of voor toe-gang blokkeren.

• Keuze van het geschikte gereedschap, van de meetinstrumenten en evt. de personlijke beschermingsmiddelen
• Evalueren van de meetresultaten
• Keuze van het elektrische installmentmaterial ter zekerstelling van de uitschakelvoorwaarden
  IP-beschermingsniveaus
  Inbouw van het elektronische materiaal
• Soort stroomnet (TN-system, IT-system, TT-system) en de waaruit vol-gende aansluit voorwaarden (klassieke nulling, veiligeheidsaarding, beno-digde extra maatregelen, enz.)

Als u Niet over de nodige vakkennis beschicht om zich aan te sluiten en te monteren, LAST dan aan een vakman over.

• Om veiligheids- en vergunningsredenen (CE) is het eigemachtig ombuwen en/of veranderen van het apparaat Niet togetestaan.
• Het product is geen spellegood, houd het uit de buurt van kinderen! U loopt de kans op een levensgevaarlijke elektrische schok!
• Gebruik het product uitsluitend onder netspanning (zie hoofdstuk „Technische gegevens”). Probeer het product nooit onder een andere spanning te gebruiken, hierdoor worden het onherstelhaar beschadigd.
• Voor de installmentie dient te worden voorzien in een alpolige scheidingsschakelaar van de netspanning (bijv. aardlekschakelaar).
• Het product mag binnen- en buitenshuis gebruikt worden; het product voldoet aan veiligheidsklasse IP44. Gebruik het, nooit onder water, hierdoor wordt nicht alleen het product verstoord, maar er bestaat levensgevaar door een elektrische schok!
• Gebruik het product uitsluitend aard- en nagelvast gemonteerd. Monteer resp. gebruik het nooit in voertuigen.
• Gebruik het product Niet in ruimtes of onder ongunstige weersomstandig-heden, waar brandbare gassen, dampen of stofdeeltjes aanwezig+zijn of aanwezig hunnen! Er bestaat explosiegevaar!
• Stel het product Niet bloot aan extreme temperatures, sterke trillingen of zware mechanische belastingen.
• Stel - als aannemelijk is dat veilig gebruik Niet langer möglichk is - het product buiten bedrivf en borg het tegen onbedoeld gebruik. Laat eenvakmanervolgens het product inspecteren.

U mag ervan uitgaan dat een veilig gebruik Niet langer möglichk is indien:

• het product zichbare beschadigingen vertoont

• het product Niet of Niet langer correct werkt (snel knipperendicht, vrijkomende rook respectievelijk brandlucht, hoortbare knetterende geluiden, verkleuringen van het product of aangrenzende oppervlakken)

• het product langereijd onder ongunstige condities werd opgeslagen

• het apparaat aan zware transportbelastingen onderhevig is geweest

• Laat het verpakkingsmaterialieniet rondslingeren, dit kan voor kinderen gevaarlijk spelgoed zich.

• In commerciale inrichtingen moeten de voorschriften ter voorkoming van ongevallen van de beroepsverenigingen voor elekrotechnische installations en bedrijsmiddelen worden nageleefd!
• Raadpleeg once technische klantenservice of andere vakmensen als u nog vragen hebt die nicht in deze gebruksaanwijzing worden beantwoord.

Beschrijving van de werking

De bewegingsmelder zendt signalen in 5,8 GHz-bereik uit (vergelijkbaar met een radar). Deze worden teruggekaatst door in het registratiebereik ligende vlakken.

De geintegreerde elektronica benut de ontvangen signalen. Als er een beweging plaatsvindt in het registratiebereik (ondecht of het mensen, dieren of objecten zich) veranderen de ontvangen signalen en wordt de schakeluitgang van de bewegingsmelders geactiveerd.

Het gebied voor de herkenning van een beweging is afhankelijk van meerdere factoren:

Montagehoogte van de bewegingsmelder
Grootte van het object
- Instelling van de draaiknop „SENS" (gevoeligheid) van de bewegingsmelders
- Afstand van het object ten opzichte van de bewegingsmelder
- Bewegingssnelheid
- Metalen voorwerpen in de nabijheid van de bewegingsmelders

Het detectiebereik van de bewegingsmelders kan op de beiden beelden worden gezien, afhankelijk van de montageplaat (boven: Wandmontage, onder: Plafondmontage).

Bij plafondmontage van de horizontale detectiehoek van 360^ is er bereik tot 15 m.

Voorbereidingen op het monteren

• Plaats de bewegingsmelder uitsluitend op een stabiele ondergrond. Gebruik de bewegingsmelder uitsluitend op een vasteplaats.

De bewegingsmelder functioneert Niet op de juiste wijze als er zich metalen voorwerpen acheter/onder de montageplaats bevinden (bijv. stalen balken, platen)

Ook de doorstroming in water- of afwateringsbuizen kan een schakelproces activeren.

Als u meerere bewegingsmelder monteert, moet daartussen een minimale afstand van 2 m worden angehoven.

• Door de gebruiktte hoge freiorentietechniek zijn wanden, meubels etc. geen obstakel voor de bewegingsherkenning. Afhankelijk van de materiaaldikte en het vochtigheidsgehalte resulteert dit in verschillende doordringingsverhoudingen resp. afzwakking van het HF-signaal.

Materialaal Doordring	Afzwakking
Kunststoffen ja 5 -	10%
Hout ja 10 - 20%
Glas ja 15 - 30%
Muurwerk ja, bij wandikten <30 cm 60 - 70%
		100%
Staalbeton	neen	100%
Metaal	neen	100%

Laarden können als een leidraad gezien worden. Afhankelijk van het materiaal en de omgevingsomstandigheden können groe afwijkingen ontstaan.

• De bewegingsmelder kan op een muur of aan het plafond (zoals onder een luifel e.a.) gemonteerd worden.

Zorg er in dit geval voor dat het product zo gemonteerd worden, dat het zich buiten het bereik van kinderen bevindt.

• Wonneer de bewegingsmelder aan een plafond gemonteerd word, moet u ten minste 1 m afstand van de muren bewaren. Bij dunne muren worden een grotere afstand geadviseerd, waar anders ook personen aan de andere Kant van de muur een schakelproces kannen activeren.

The draaiknop "SENS" kan het bereik beperkt worden, wanneer het omne een valse activering gaat.

Montage en aansluiting

het hoofdstuk „Veiligheidsvoorschriften" en „Voorbereidingen op het monteren" inucht!

de installmentie van de bewegingsmelder uitsluitend in spanningsvrijesteaat uit. Daartoe volstaat het Niet de lichtschakelaar uit te schaken!

Schakel de elektrische netbekabeling waar de kamerthermostat op alle polen uit, door de bijbehorende zekering te verwijderen resp. de zekeringautomaat en verrolgens ook de bijbehorende aardlekschakelaar uit te schakelen. Zorg ervoor dat deze Niet door onbevoegt den werk kan worden ingeschakeld, bijv. met een waarschuwingsbordje.

Controller of de netbekabeling volledig spanningsvrij is, bijvoorbeeld met behulp van een geschikt meetinstrument.

• Monteer de bewegingsmelderuitsluitend op een stabiele ondergrond, bijv. met-selwerk. Gebruik - afhankelijk van de ondergrond - voor die ondergrond geschikte schroeven en evt. pluggen.

• Begin de montage met het afschroeven van de houder. Hiervoor worden de twee schroeven van de voorzijde losgeschroefd, zie de pijlen in de figuur rechts. NeemervoGENs de houder van de bewegingsmelder.

• Bevestig de houder met twee geschichte schroeven en evt. pluggen aan het plafond of een wand.

rijdens het boren resp. vastschroeven voor dat u geen kabels of leidingen beschadigt!

Bij wandmontage moet de houder zo bevestigd worden, dat beiden afgeronde hoeken aan boven liggen (zie afbeelding hierboven). Daardoor liggen de draaiknoppen later ook in neerwaartse richting.
De voedingsleiding mag Niet onder pleisterwerk gelegd worden, maar za via een installmentibus waar de bewegingsmelder gevoerd worden, zo要去 de stroomkabel van onderaf gelegd worden (van de behuizing van de bewegingsmelder kan hiervoor een stukje plastic worden afgebrozen).

Anders kan er water in de netvoedingsleiding maar beneden de bewegingsmelder in lopen, waardoor deze worden vernietigd. Bovendien bestaat er levensgevaar door een elektrische schok!

• Isoeleer de kabel van het netsnoer en de aansluitkabel waar de verbruiker. De af-zonderlijke draden van de leidingen要去en over een lengte van ongeveer 6 - 8 mm geisoleerd worden.
  Leid de kabel door de aan de zijkant ligende opening in de houder.

• Verbind het netsnoer en de kabel waar de verbruiker met de schroefklemmen (kabeldoorsnede 1,5 - 2,5mm^2

Aan de binnenzijde van de houder, is het schakelschema aangegeven; naast de schroeven, bevindter zich een overeenkomstige beschrijving

L = Phase (fase)

N = Neutraleader

A = Uitgang/geschakelde fase, maar de verbruiker

• De aardverbinding (PE, geel-groene kabel)要去 op een andere plek worden aangesloten (bijv. een externe aansluitkast), waar dat er in de bewegingsmelder geen passende bevestigting ter beschikking staat.
• Plaats de bewegingsmelder weer op de houder, en bevestig deze met behulp van de twee in het begin verwijderde schroeven.
• Schakel de netspanning in.

Instellingen op de bewegingsmelder

De bewegingsmelder beschicht over drie knoppen, waarmee de inschakelduur (TIME), de gevoeligheid (SENS) en de inschakeldempel bij een bepaald omgevingslicht veranderd kan worden.

Draaiknop "TIME" (inschakeltijd)

Met deze knop kan de inschakelduur voor de uitgang (schroefklem A) maar de verbruiker worden ingesteld. Een draaiingaar links, tegen de wijzers van de klok, in verkort de inschakeltijd van de aangesloten verbruiker. Een draaiingaar rechts verlengt de inschakeltijd.

Er is een instelling van 10 seconden (tolerantie ± 3 seconden) tot 12 minutes (tolerantie ± 1 minuut) möglichk.

Indien tijdens de inschakeltijd opniewe een beweging worden herkend, dan start de tijd voor de inschakeltijd opniewe, waar bij de verbruiker blijft ingeschakeld.

Draaiknp „SENS" (gevoeligheid)

Met deze draaiknop kan ingesteld worden hoe sterk een beweging moet zich, zodate er een schakelproces worden geactiveerd.

Bij een draaiingaar links,tegen de wijzers van de klok in (in de richting 一 ^ ) ,wordt de gevoeligheid gereduceerd. Bij een draaiingaar rechts, met de wijzers van de klok mee (in de richting ^ + ) wordt ze verhoogd.

• Doo de instelling van de gevoeligheid Aunt u ook invloed uitoefenen op het bereik van de sensoren (bijv. een mens die door het bewakingsgebied loopt worden, als de gevoeligheid worden verminderd, pas herkend als hij dichter bij de sensor komt).

Als er vaak een vals alarm kommt, vermindert u de gevoeligheid (draaiknop een beetje waar links in de richting „-“ draaien).

Draaiknop "LUX" (helderheidsregeling)

Via deze draaiknop kan de schakeldrempel worden ingesteld, vanaf welke omgewingshelderheid van de bewegingsmelder worden geactiveerd.

Bij een draaiing waar links, tegen de wijzers van de klok in wordt de bewegingsmelder pas bij grotere duisternis geactiveerd. Bij een draaiingaar rechts in de richting van het zonpictogram geleurt dit al bij een lichtere omgeving.

Functietest

Voor een functietest is een korte inschakelduur ingesteld (draaiknop, "TIME" op de instelling, "10S" draaien); bovendien moet de draaiknop voor de holderheid ("LUX") volledig maar rechts gedraaid worden (haar het zonpictogram).

Met de draaiknop „SENS“ worden de gewenste gevoeligheid ingesteld. Voor een eerst test stelt u de draaiknop ongeveer op de middenstand in.

Loop nu door het registratiebereik. De bewegingsmelder activeert de aangesloten verbruiker, wanneer hij een beweging in het detectiegebied herkend heeft.

Stela de functiestest de draaiknop overeenkomstig in, zie hierboven.

Verhelpen van storingen

De aangesloten verbruiker worden nicht ingeschakeld

• Controller de instelling van de draaiknopen „LUX" van de holderheidsregeling. Wanner deze te veraar links gegen de klok in gedraaid worden, worden de bewegingsmelder alleen bij donker geactiveerd.
• Verhoog de gevoeligheid (draaiknop „SENS" in de richting „+“ draaien).
• Controller of de netspanning aanwezig is en of de verbruiker (bijv. een lamp) functioneert.
• Snelle bewegingen in het bewakingsbereik worden door de elektronica gefilterd, om ongewenste inschakeling te vermijden.

De aangesloten verbruiker is permanent ingeschakeld

• Er vinden continu bewegingen in de bewaakte zone plaats; dit kan door de gebruekte HF-techniek ook een beweging in een aangrenzende kamer+zijn. Vermindert u de gevoeligheid (draaiknop „SENS" in de richting „-“ draaien).
  Let op: Indien de bewegingssensor worden geactiveerd door beweging en er tijdens de inschakelduur een vernieuwde bewegingsherkenning plaatsvindt, start de inschakelduur opniew!
• Stel bij wijze van test een zeer korte inschakelijk in, om deoorzaak te vinden.

Onderhonden en schoonmaken

Het product is voor u onderhoudsvrij. Het product mag alleen door eenvakman gerepareerd en onderhoden worden.

Maak het schoon met een schone, droge, zachte doeck. U kunt stof zeer gemakkelijk met een schone en zachte borstel en een stofzuiger verwijderen.

Gebruik geen agressieve, chemische of schurende reinigingsmiddelen, want deze kuren verkleuringen of zichs materiaalveränderingen van het oppervlak veroorzaken.

Verwijdering

het product hoort Niet bij het huishoudelijk afval.

het product dient aan het einde van zich levensduur volgens de geldende wettelijkke voorschriften te worden verwijderd. Lever het bijv. in bij het betreffende inamelpunt.

Conformiteitsverklaring (DOC)

Hierbij verzlichen wij, Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dat dit product in overeenstemming is met de belangrijkste voorwaarden en andere relevante voorschriften van de richtlijn 1999/5/EG.

De bij dit product behorende verklaring van conformiteit kunt u vinden op: www.conrad.com

Technische gegevens

Bedrijffspanning 220-240 V/AC,50 Hz

Eigen vermogensverbruik ca.0,9 W

Schakelvermogen max. 1200 W (ohmse belasting) max. 300 W (inductieve belasting)

Verluikers met voornamelijk ohmse belasting bijv. gloeilampen en verwarmingen.

Verbruikers met inductieve belasting bijv. motoren, voorschakelapparaten (bv. voor LED's), conventionele transformatoren en energiebesparende lampen.

Schakelaartype relais,eenpolig

Detectiehoek. horizontal 360^ vertical 180° (zie figuur in het hoofstuk, Beschrijving van de werkinq")

Bereik... instelbaar, bij wandmontage ca. 5 - 15 m, bij pla-fondmontage ca. 2 - 8 m

Aanbevolen montagehoogte ... bij plafond 2 - 10 m, bij wandmontage 2,5 - 3,5 m

Snelheid

voortbewegingsherkenning. 0,6-1,5m/s

Inschakelduur instelbaar 10 s (±3s) tot 12 min (±1 min)

Omgevingshelderheid instelbaar, 3 tot 2000 lux

Veiligheidsklasse IP44

Montageplaats Binnen-/buitenshuis

Omgevingsvoorwaarden. temperatuur -20^ tot +40^ , relatieve luchtvoch-tigheid 0% tot 93%

Afmetingen 85 x 104 x 80 mm (L x B x H)

Gewicht. 159 g
