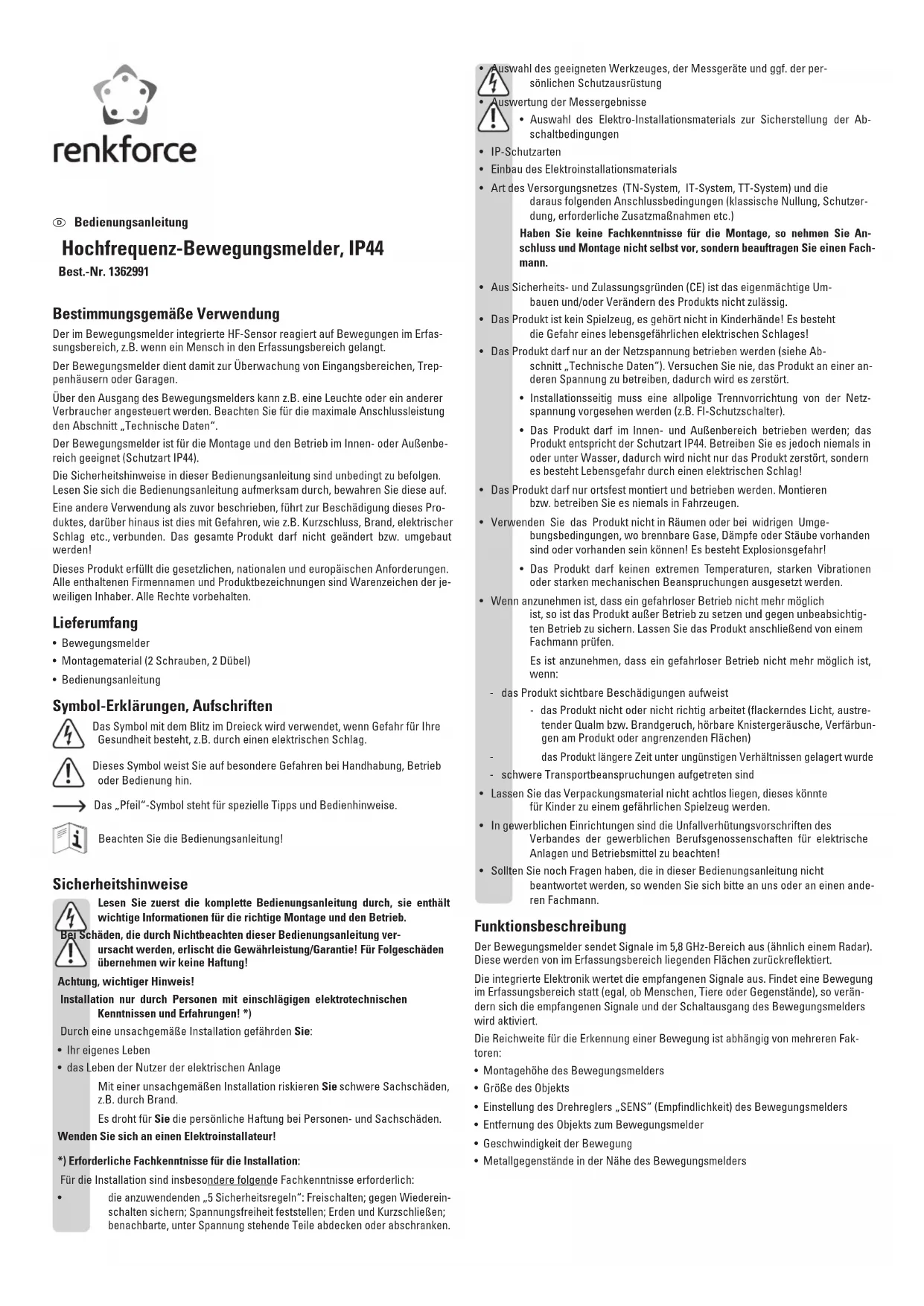

BEDIENUNGSANLEITUNG 1362991 Renkforce

Bedienungsanleitung Hochfrequenz-Bewegungsmelder, IP44 Best.-Nr. 1362991 Bestimmungsgemäße Verwendung Der im Bewegungsmelder integrierte HF-Sensor reagiert auf Bewegungen im Erfas- sungsbereich, z.B. wenn ein Mensch in den Erfassungsbereich gelangt. Der Bewegungsmelder dient damit zur Überwachung von Eingangsbereichen, Trep- penhäusern oder Garagen. Über den Ausgang des Bewegungsmelders kann z.B. eine Leuchte oder ein anderer Verbraucher angesteuert werden. Beachten Sie für die maximale Anschlussleistung den Abschnitt „Technische Daten“. Der Bewegungsmelder ist für die Montage und den Betrieb im Innen- oder Außenbe- reich geeignet (Schutzart IP44). Die Sicherheitshinweise in dieser Bedienungsanleitung sind unbedingt zu befolgen. Lesen Sie sich die Bedienungsanleitung aufmerksam durch, bewahren Sie diese auf. Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Pro- duktes, darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc., verbunden. Das gesamte Produkt darf nicht geändert bzw. umgebaut werden! Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der je- weiligen Inhaber. Alle Rechte vorbehalten. Lieferumfang

• Bedienungsanleitung Symbol-Erklärungen, Aufschriften Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch einen elektrischen Schlag. Dieses Symbol weist Sie auf besondere Gefahren bei Handhabung, Betrieb oder Bedienung hin. Das „Pfeil“-Symbol steht für spezielle Tipps und Bedienhinweise. Beachten Sie die Bedienungsanleitung! Sicherheitshinweise Lesen Sie zuerst die komplette Bedienungsanleitung durch, sie enthält wichtige Informationen für die richtige Montage und den Betrieb. Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung ver- ursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung! Achtung, wichtiger Hinweis! Installation nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen! *) Durch eine unsachgemäße Installation gefährden Sie:

• das Leben der Nutzer der elektrischen Anlage Mit einer unsachgemäßen Installation riskieren Sie schwere Sachschäden, z.B. durch Brand. Es droht für Sie die persönliche Haftung bei Personen- und Sachschäden. Wenden Sie sich an einen Elektroinstallateur! *) Erforderliche Fachkenntnisse für die Installation: Für die Installation sind insbesondere folgende Fachkenntnisse erforderlich:

die anzuwendenden „5 Sicherheitsregeln“: Freischalten; gegen Wiederein- schalten sichern; Spannungsfreiheit feststellen; Erden und Kurzschließen; benachbarte, unter Spannung stehende Teile abdecken oder abschranken.

• Auswahl des geeigneten Werkzeuges, der Messgeräte und ggf. der per- sönlichen Schutzausrüstung

• Auswertung der Messergebnisse

• Auswahl des Elektro-Installationsmaterials zur Sicherstellung der Ab- schaltbedingungen

• Einbau des Elektroinstallationsmaterials

• Art des Versorgungsnetzes (TN-System, IT-System, TT-System) und die daraus folgenden Anschlussbedingungen (klassische Nullung, Schutzer- dung, erforderliche Zusatzmaßnahmen etc.) Haben Sie keine Fachkenntnisse für die Montage, so nehmen Sie An- schluss und Montage nicht selbst vor, sondern beauftragen Sie einen Fach- mann.

• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Um- bauen und/oder Verändern des Produkts nicht zulässig.

• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände! Es besteht die Gefahr eines lebensgefährlichen elektrischen Schlages!

• Das Produkt darf nur an der Netzspannung betrieben werden (siehe Ab- schnitt „Technische Daten“). Versuchen Sie nie, das Produkt an einer an- deren Spannung zu betreiben, dadurch wird es zerstört.

• Installationsseitig muss eine allpolige Trennvorrichtung von der Netz- spannung vorgesehen werden (z.B. FI-Schutzschalter).

• Das Produkt darf im Innen- und Außenbereich betrieben werden; das Produkt entspricht der Schutzart IP44. Betreiben Sie es jedoch niemals in oder unter Wasser, dadurch wird nicht nur das Produkt zerstört, sondern es besteht Lebensgefahr durch einen elektrischen Schlag!

• Das Produkt darf nur ortsfest montiert und betrieben werden. Montieren bzw. betreiben Sie es niemals in Fahrzeugen.

• Verwenden Sie das Produkt nicht in Räumen oder bei widrigen Umge- bungsbedingungen, wo brennbare Gase, Dämpfe oder Stäube vorhanden sind oder vorhanden sein können! Es besteht Explosionsgefahr!

• Das Produkt darf keinen extremen Temperaturen, starken Vibrationen oder starken mechanischen Beanspruchungen ausgesetzt werden.

• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtig- ten Betrieb zu sichern. Lassen Sie das Produkt anschließend von einem Fachmann prüfen. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn: - das Produkt sichtbare Beschädigungen aufweist - das Produkt nicht oder nicht richtig arbeitet (flackerndes Licht, austre- tender Qualm bzw. Brandgeruch, hörbare Knistergeräusche, Verfärbun- gen am Produkt oder angrenzenden Flächen)

das Produkt längere Zeit unter ungünstigen Verhältnissen gelagert wurde - schwere Transportbeanspruchungen aufgetreten sind

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.

• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten!

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, so wenden Sie sich bitte an uns oder an einen ande- ren Fachmann. Funktionsbeschreibung Der Bewegungsmelder sendet Signale im 5,8 GHz-Bereich aus (ähnlich einem Radar). Diese werden von im Erfassungsbereich liegenden Flächen zurückreflektiert. Die integrierte Elektronik wertet die empfangenen Signale aus. Findet eine Bewegung im Erfassungsbereich statt (egal, ob Menschen, Tiere oder Gegenstände), so verän- dern sich die empfangenen Signale und der Schaltausgang des Bewegungsmelders wird aktiviert. Die Reichweite für die Erkennung einer Bewegung ist abhängig von mehreren Fak- toren:

• Montagehöhe des Bewegungsmelders

• Einstellung des Drehreglers „SENS“ (Empfindlichkeit) des Bewegungsmelders

• Entfernung des Objekts zum Bewegungsmelder

• Geschwindigkeit der Bewegung

• Metallgegenstände in der Nähe des BewegungsmeldersDer Erfassungsbereich des Bewegungs- melders ist in den beiden Bildern zu sehen, abhängig vom Montageort (oben: Wand- montage, unten: Deckenmontage). Bei Deckenmontagebeträgt der horizontale Erfassungswinkel 360°, die Reichweite be- trägt bis zu 15 m. Vorbereitungen zur Montage

• Montieren Sie den Bewegungsmelder nur auf einem stabilen Untergrund. Der Be- wegungsmelder darf nur ortsfest betrieben werden. Wichtig! Der Bewegungsmelder funktioniert nicht richtig, wenn sich Metallgegen- stände hinter/unter dem Montageort befinden (z.B. Stahlträger, Bleche o.ä.). Auch der Durchfluss in Wasser- oder Abwasserrohren kann einen Schalt- vorgang auslösen. Wenn Sie mehrere Bewegungsmelder montieren, muss dazwischen ein Mindestabstand von 2 m liegen.

• Durch die verwendete HF-Technik sind Wände, Möbel o.ä. kein Hindernis für die Be- wegungserkennung. Abhängig von der Materialstärke und dem Feuchtigkeitsgehalt kommt es zu unterschiedlichem Durchdringungsverhalten bzw. Abschwächung des HF-Signals. Material Durchdringung Abschwächung Kunststoffe ja 5 - 10% Holz ja 10 - 20% Glas ja 15 - 30% Mauerwerk ja, bei Wandstärken <30 cm 60 - 70% nein, bei Wandstärken >30 cm 100% Stahlbeton nein 100% Metall nein 100% Die Werte sind nur als Orientierung zu sehen. Abhängig von den Materialien und den Umgebungsbedingungen können sich starke Abweichungen erge- ben.

• Der Bewegungsmelder kann an einer Wand oder einer Decke (etwa unter einem Vordach o.ä.) montiert werden. Achten Sie in jedem Falle darauf, dass das Produkt so montiert wird, dass es außerhalb der Reichweite von Kindern liegt.

• Wenn der Bewegungsmelder in einer Raumdecke montiert wird, so sollten Sie zu Wänden mindestens 1 m Abstand einhalten. Bei dünnen Mauern ist ein größerer Abstand empfehlenswert, da sonst auch Personen auf der anderen Seite der Mauer einen Schaltvorgang auslösen können. Über den Drehregler „SENS“ lässt sich die Reichweite einschränken, wenn es zu Fehlauslösungen kommt. Montage und Anschluss Beachten Sie das Kapitel „Sicherheitshinweise“ und „Vorbereitungen zur Montage“! Die Installation des Bewegungsmelders darf nur im spannungsfreien Zu- stand vorgenommen werden. Hierzu genügt es jedoch nicht, den Lichtschal- ter auszuschalten! Schalten Sie die elektrische Netzzuleitung allpolig ab, indem Sie die zuge- hörige Stromkreissicherung entfernen bzw. den Sicherungsautomaten ab- schalten und dann den zugehörigen FI-Schutzschalter ausschalten. Sichern Sie diese vor unberechtigtem Wiedereinschalten, z.B. mit einem Warn- schild. Überprüfen Sie die Netzzuleitung auf Spannungsfreiheit, z.B. mit einem ge- eigneten Messgerät.

Montieren Sie den Bewegungsmelder nur auf einem stabilen Untergrund, z.B. Mauerwerk. Je nach Untergrund sind passende Schrauben und ggf. Dübel zu ver- wenden.

• Beginnen Sie die Montage, indem Sie die Halterung abschrauben. Hierzu sind die beiden Schrauben von der Vor- derseite her herauszudrehen, siehe Pfeile im Bild rechts. Nehmen Sie dann die Halterung vom Bewegungs- melder ab.

• Befestigen Sie die Halterung mit zwei geeigneten Schrauben und ggf. Dübeln an der Raumdecke oder einer Wand. Vorsicht! Achten Sie dabei darauf, dass beim Bohren bzw. Festschrauben keine Ka- bel/Leitungen beschädigt werden! Bei der Wandmontage muss die Halterung so befestigt werden, dass die beiden runden Ecken nach oben hin liegen (siehe obiges Bild). Dadurch lie- gen später die Drehregler ebenfalls nach unten hin. Sollte die Netzzuleitung nicht unter Putz verlegt sein, sondern über ein Ins- tallationsrohr zum Bewegungsmelder geführt werden, so muss die Netzzu- leitung von unten her verlegt werden (aus dem Gehäuse des Bewegungs- melders kann hierzu ein kleines Kunststoffteil herausgebrochen werden). Andernfalls kann Wasser an der Netzzuleitung nach unten in den Bewe- gungsmelder laufen, was diesen zerstört. Außerdem besteht Lebensgefahr durch einen elektrischen Schlag!

• Isolieren Sie die Kabel der Netzzuleitung und die Anschlussleitung zum Verbraucher ab. Die einzelnen Adern der Leitungen müssen auf einer Länge von ca. 6 - 8 mm abisoliert werden.

• Führen Sie die Kabel durch die seitliche Öffnung der Halterung.

• Verbinden Sie die Netzzuleitung und das Kabel zum Verbraucher mit den Schraubklemmen (Leitungs- querschnitt 1,5 - 2,5 mm²). Auf der Innenseite der Halterung ist das Schalt- schema angegeben; neben den Schraubklemmen befindet sich eine entsprechende Beschriftung L = Phase N = Neutralleiter A = Ausgang/geschaltete Phase, zum Verbraucher

• Der Schutzleiter (PE, gelb-grünes Kabel) muss an einer anderen Stelle verbunden werden (z.B. in einer externen Klemmenbox), da im Bewegungsmelder keine ent- sprechende Befestigung zur Verfügung steht.

• Setzen Sie den Bewegungsmelder auf die Halterung auf und befestigen Sie ihn mit den zu Beginn entfernten zwei Schrauben.

• Schalten Sie die Netzspannung ein. Einstellungen am Bewegungsmelder Der Bewegungsmelder verfügt über drei Dreh- regler, mit denen die Einschaltdauer („TIME“), die Empfindlichkeit („SENS“) und die Einschalt- schwelle bei einer bestimmten Umgebungshel- ligkeit („LUX“) verändert werden kann. Drehregler „TIME“ (Einschaltdauer) Mit diesem Drehregler kann die Einschaltdauer für den Ausgang (Schraubklemme A) zum Verbraucher eingestellt werden. Eine Drehung nach links gegen den Uhrzeiger- sinn verkürzt die Einschaltdauer des angeschlossenen Verbrauchers, eine Drehung nach rechts verlängert sie. Es ist eine Einstellung von 10 Sekunden (Toleranz ±3 Sekunden) bis 12 Minuten (Tole- ranz ±1 Minute) möglich. Wird während der Einschaltdauer eine erneute Bewegung erkannt, so startet die Zeit für die Einschaltdauer erneut, der Verbraucher bleibt einge- schaltet. Drehregler „SENS“ (Empfindlichkeit) Mit diesem Drehregler lässt sich einstellen, wie stark eine Bewegung sein muss, da- mit ein Schaltvorgang ausgelöst wird. Bei einer Drehung nach links gegen den Uhrzeigersinn (in Richtung „-“) wird die Empfindlichkeit verringert, bei einer Drehung nach rechts im Uhrzeigersinn (in Rich- tung „+“) wird sie erhöht. Durch die Einstellung der Empfindlichkeit können Sie auch Einfluss auf die Reichweite des Sensors nehmen (z.B. ein Mensch, der den Überwachungs- bereich durchschreitet, wird erst bei größerer Nähe zum Sensor erkannt, wenn die Empfindlichkeit verringert wird). Sollte es häufig zu Fehlauslösungen kommen, so verringern Sie die Empfind- lichkeit (Drehregler ein Stück nach links in Richtung „-“ drehen).Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugs- weise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. © Copyright 2015 by Conrad Electronic SE. Drehregler „LUX“ (Helligkeitsregelung) Über diesen Drehregler kann die Schaltschwelle eingestellt werden, ab welcher Um- gebungshelligkeit der Bewegungsmelder aktiviert wird. Bei einer Drehung nach links gegen den Uhrzeigersinn wird der Bewegungsmelder erst bei größerer Dunkelheit aktiviert, bei einer Drehung nach rechts in Richtung Son- nen-Symbol bereits bei hellerer Umgebung. Funktionstest Für einen Funktionstest ist eine kurze Einschaltdauer einzustellen (Drehregler „TIME“ auf die Einstellung „10S“ drehen); außerdem muss der Drehregler für die Helligkeit („LUX“) ganz nach rechts gedreht werden (auf das Sonnensymbol). Mit dem Drehregler „SENS“ ist die gewünschte Empfindlichkeit einzustellen. Für ei- nen ersten Test stellen Sie den Drehregler etwa in die Mittelstellung. Durchschreiten Sie nun den Erfassungsbereich. Der Bewegungsmelder aktiviert den angeschlossenen Verbraucher, wenn er eine Bewegung im Erfassungsbereich er- kannt hat. Stellen Sie nach dem Funktionstest die Drehregler entsprechend ein, siehe oben. Beseitigung von Störungen Der angeschlossene Verbraucher wird nicht eingeschaltet

• Kontrollieren Sie die Einstellung des Drehreglers „LUX“ der Helligkeitsregelung. Wenn dieser zu weit nach links gegen den Uhrzeigersinn gedreht wird, so wird der Bewegungsmelder erst bei Dunkelheit aktiviert.

• Erhöhen Sie die Empfindlichkeit (Drehregler „SENS“ in Richtung „+“ drehen).

• Prüfen Sie, ob die Netzspannung vorhanden ist und ob der Verbraucher (z.B. ein Leuchtmittel) funktionsfähig ist.

• Schnelle Bewegungen im Überwachungsbereich werden von der Elektronik ausge- filtert, um Fehlschaltungen zu vermeiden. Der angeschlossene Verbraucher ist dauernd eingeschaltet

• Es finden dauernde Bewegungen im Überwachungsbereich statt; dies kann durch die verwendete HF-Technik auch eine Bewegung in einem Nebenraum sein. Verrin- gern Sie die Empfindlichkeit (Drehregler „SENS“ in Richtung „-“ drehen). Beachten Sie: Wird der Bewegungsmelder durch eine Bewegung aktiviert und fin- det während der Einschaltdauer eine erneute Bewegungserkennung statt, so star- tet die Einschaltdauer erneut!

Stellen Sie testweise eine sehr kurze Einschaltdauer ein, um die Ursache einzu- grenzen. Wartung und Reinigung Das Produkt ist für Sie wartungsfrei. Überlassen Sie eine Wartung oder Reparatur einem Fachmann. Für eine Reinigung können Sie ein sauberes, weiches, trockenes Tuch verwenden. Staub lässt sich sehr leicht mit einem sauberen, weichen Pinsel und einem Staubsau- ger entfernen. Verwenden Sie keine aggressiven, chemischen oder scheuernden Reinigungsmittel, da es hierbei zu Verfärbungen oder gar zu Materialveränderungen der Oberfläche kommen kann. Entsorgung Das Produkt gehört nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den gelten- den gesetzlichen Vorschriften; geben Sie es z.B. bei einer entsprechenden Sammelstelle ab. Konformitätserklärung (DOC) Hiermit erklären wir, Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass sich dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet. Die Konformitätserklärung (DOC) zu diesem Produkt finden Sie unter: www.conrad.com Technische Daten Betriebsspannung.............................. 220 - 240 V/AC, 50 Hz Eigenleistungsaufnahme .................. ca. 0,9 W HF-System ........................................... 5,8 GHz, CW-Radar, ISM-Band Sendeleistung ..................................... <0,2 mW Schaltleistung ..................................... max. 1200 W (ohmsche Last) ............................................................... max. 300 W (induktive Last) Verbraucher mit vorwiegend ohmscher Last sind z.B. Glühlampen, Heizgerä- te o.ä. Verbraucher mit induktiver Last sind z.B. Motoren, Vorschaltgeräte (z.B. für LEDs), konventionelle Transformatoren, Energiespar-Leuchtmittel o.ä. Schaltertyp .......................................... Relais, einpolig Erfassungswinkel ............................... horizontal 360°, vertikal 180° (siehe Abbildung im Kapitel „Funktionsbeschreibung“) Reichweite .......................................... einstellbar, bei Wandmontage ca. 5 - 15 m, bei De- ckenmontage ca. 2 - 8 m Empfohlene Montagehöhe ............... bei Deckenmontage 2 - 10 m, bei Wandmontage 2,5 - 3,5 m Geschwindigkeit für Bewegungserkennung ................ 0,6 - 1,5 m/s Einschaltdauer.................................... einstellbar 10 s (±3 s) bis 12 min (±1 min) Umgebungshelligkeit ......................... einstellbar, 3 bis 2000 Lux Schutzart ............................................. IP44 Montageort ......................................... Innen-/Außenbereich Umgebungsbedingungen.................. Temperatur -20 °C bis +40 °C, Luftfeuchte 0% bis 93% relativ Abmessungen ..................................... 85 x 104 x 80 mm (L x B x H) Gewicht................................................ 159 g*) Specialist knowledge required for the installation: For the installation, in particular, the following specialist knowledge is re- quired:
