Producttype	HF-bewegingsdetector voor inbouw (plafond/muur)
Afmetingen (L x H x D)	61,5 x 37 x 25 mm
Gewicht	Ongeveer 50 g
Werkfrequentie	5,8 GHz (CW-radar, ISM-band)
Zendvermogen	< 0,2 mW
Eigen verbruik	Ongeveer 0,9 W
Max. schakelvermogen	500 W (ohmse belasting)
Contacttype	Enkelpolig relais
Detectiehoek	Horizontaal 360°, verticaal 180°
Instelbaar bereik	Ongeveer 1 tot 15 m
Aanbevolen montagehoogte	Plafond: 2–6 m; Muur: 1,5–3,5 m
Bewegingsdetectiesnelheid	0,6 tot 1,5 m/s
Instelbare inschakeltijd	10 s (±3 s) tot 12 min (±1 min)
Instelbare helderheidsdrempel	3 tot 2000 lux
Bedrijfstemperatuur	-20 °C tot +40 °C
Toelaatbare relatieve luchtvochtigheid	0 % tot 93 % (zonder condensatie)
Toelaatbare kabeldoorsnede	0,75 – 1,5 mm²
Installatieplaats	Alleen droge binnenruimtes
Beschermingsgraad	IP20 (voor gebruik binnenshuis)
Bedrijfsindicatie	Knipperende groene LED
Instellingen	3 draaiknoppen: TIME, SENS, LUX
Onderhoud en reiniging	Voor reiniging stroom uitschakelen; droge, pluisvrije doek; geen agressieve middelen
Veiligheid	Installatie door een gekwalificeerde elektricien; de 5 veiligheidsregels in acht nemen
Reserveonderdelen / repareerbaarheid	Geen interne onderdelen die onderhoud behoeven; reparatie alleen door gekwalificeerde technicus
Algemene informatie	Conform richtlijn 2014/53/EU; conformiteitsverklaring online beschikbaar

Veelgestelde vragen - 1530623 Renkforce

Hoe stel ik de gevoeligheid van de bewegingsdetector in?

Gebruik de draaiknop SENS: draai naar rechts (+) om de gevoeligheid te verhogen, naar links (-) om te verlagen. Hiermee kunt u het bereik aanpassen en ongewenste activering voorkomen.

Waarom blijft het licht continu branden?

Dit kan komen door continue bewegingen in het detectiegebied (ook in aangrenzende ruimtes dankzij HF-technologie). Verlaag de gevoeligheid met de draaiknop SENS of stel een kortere inschakeltijd in om te testen.

Hoe test ik de werking van de detector?

Stel de draaiknop TIME in op 10 seconden, draai LUX naar maximaal (zon), en zet SENS in het midden. Loop door het detectiegebied: de groene LED moet knipperen en de aangesloten verbruiker moet inschakelen.

Wat is het maximale bereik van de detector?

Het bereik is instelbaar van ongeveer 1 tot 15 meter, afhankelijk van montagehoogte, objectgrootte, gevoeligheidsinstelling en omringende materialen.

Kan de detector door muren heen detecteren?

Ja, gedeeltelijk. HF-signalen dringen door sommige materialen: kunststof, hout, glas en metselwerk < 30 cm. Gewapend beton en metaal blokkeren de signalen volledig. Dunne scheidingswanden kunnen detectie doorlaten.

Hoe stel ik de verlichtingsduur na detectie in?

Draai aan de draaiknop TIME: naar links om te verkorten (minimaal 10 seconden), naar rechts om te verlengen (maximaal 12 minuten). Als tijdens deze periode een nieuwe beweging wordt gedetecteerd, wordt de tijd opnieuw gestart.

Wat te doen als de detector helemaal niet inschakelt?

Controleer eerst de stand van de draaiknop LUX: als deze te ver naar links staat (maan), werkt de detector alleen in het donker. Controleer ook de stroomvoorziening (zekering, automaat) en de staat van de lamp. Verhoog indien nodig de gevoeligheid.

Kan de detector aan een muur worden gemonteerd in plaats van aan het plafond?

Ja, de detector kan aan de muur worden gemonteerd (aanbevolen hoogte 1,5 tot 3,5 m). Houd daarbij een afstand van minimaal 1 meter tot aangrenzende muren aan om ongewenste activering te voorkomen.

Wat is het stroomverbruik van de detector?

Het eigen verbruik is ongeveer 0,9 W. Het maximale schakelvermogen is 500 W voor ohmse belastingen (gloeilampen, verwarming).

Hoe moet ik de detector onderhouden en reinigen?

Schakel altijd de stroom uit voor het reinigen. Gebruik een droge, pluisvrije doek. Gebruik nooit agressieve middelen, alcohol of chemische oplosmiddelen, omdat deze de behuizing kunnen beschadigen.

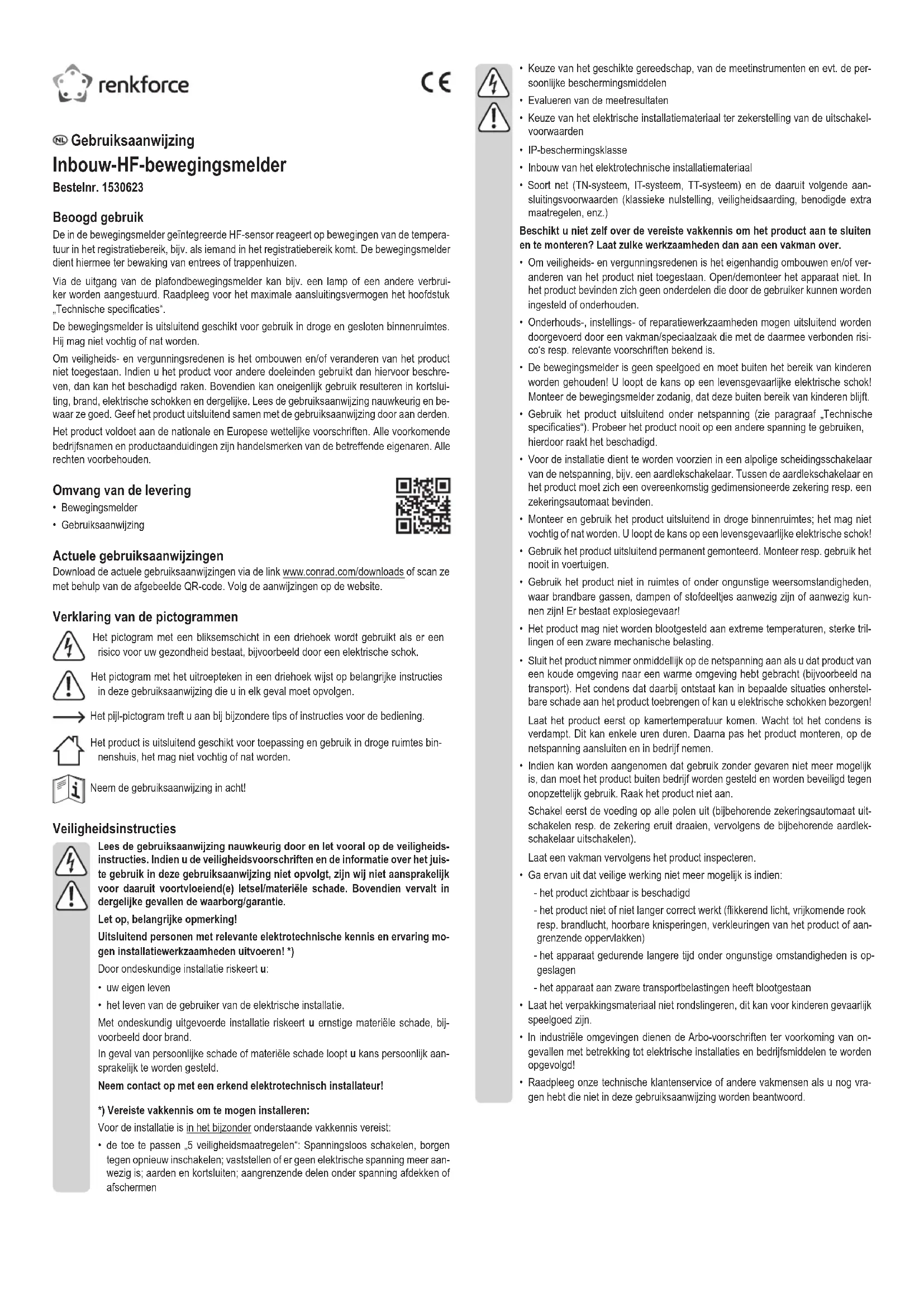

GEBRUIKSAANWIJZING 1530623 Renkforce

Inbouw-HF-bewegingsmelder

Bestelnr. 1530623

Beoogd gebruik

De in de bewegingsmelder geintegreerde HF-sensor reageert op bewegingen van de temperatuur in het registratiebereik, bijv. als iemand in het registratiebereik komt. De bewegingsmelder dient hiermee ter bewaking van entrees of trappenhuizen.

Via de uitgang van de plafondbewegingsmelder kan bijv. een lamp of een andere verbruiker worden aangestuurd. Raadpleeg voor het maximale aansluitingsvermogen het hoofdstuk "Technische specifieaties".

De bewegingsmelder isuitsluitend geschikt voor gebruik in droge en gesloten binnenruimtes. Hij mag Niet vochig of nat worden.

Om verlegheids- en vergunningsredenen is het ombouwen en/of veranderen van het product Niet togeteastan. Indien u het product voor andere doeleinden gebrukt dan hiervoort beschreven, dan kan het beschadigd raken. Bovendien kan oneigenlijk gebruik resulteren in kortsuiing, brand, elektrische schokken en dergelijkke. Lees de gebruiksaanwijzing nauwkeurig en bewaar ze goed. Geef het productuitsuieltend samen met de gebruksaannwijzing door aan derden.

Het product voldoet aan de nationale en Europese wettelijkke voorschriften. Alle voorkomende bedrijfsnamen en productaanduidingen zijn handelsmerken van de betreffende eigensen. Alle rechten voorbehonden.

Omvang van de levering

Bewegingsmelder
- Gebruiksaanwijzing

Actuele gebruiksaanwijzingen

Download de actuele gebruksaanwijzingen via de link www.conrad.com/downloads of scan z met behulp van de afgebeelde QR-code. Volg de aanwijzingen op de website.

Verklaring van de pictogrammen

Het pictogram met een blikkemschicht in een driehoek worden gebruikt als er een risico voor uw gezondheid bestaat, bijvoorbeld door een elektrische schok.

Het pictogram met het uitroepteken in een driehoek wijst op belangrijke instructies in deze gebruksaanwijzing die u in elk geval moel opvolgen.

Het pij-pictogram tref u aan bij bijzondere tips of instructies voor de bediening.

Het product is uitsluitend geschikt voor toepassing en gebruik in droge ruimtes binnenshuis, het mag Niet vochtig of nat worden.

Neem de gebruiksaanwijzing in acht!

Veiligheidsinstructies

Lees de gebruiksaanwijzing nauwkeurig door en let vooral op de veiligheids-instructies. Indien u de veiligheidsvoorschriften en de informatatie over het juiste gebruik in deze gebruiksaanwijzing Niet opvolgt, zich wij Niet aansprakelijk voorARAUIV VOTVLOEIeN(e) letsel/materiele schade. Bovendien vervaft in dergelijk gevalden de waarborg/garantie.

Let op, belangrijke opmerking!

Uitsluitend Personen met relevante elektrotechnische kennis en ervaring mo-gen installmentwerkzaamheden uityoeren!*)

Door oneskundige installment riskeert u:

• uw eigien leven
• het leven van de gebruiker van de elektrische installment.

Met ondeskundig uitgevoerde installmentie riskeert u ernstige materiele schade, bijvoorbeeld door brand.

In geval van personlijke schade of materièle schade loopt u kans persoonlijk aansprakelijk te worden gesteld.

Neem contact op met een erkend elektrotechnisch installment!

*) Vereiste vakkennis om te mogen installereren:

Voor de installment is in het bijzonder onderstaande vakkennis vereist:

• de toe te passen „5 veiligheidsmaatregelen“: Spanningsloos schakelen, borgen gegen opniew inschakelen; vaststellen of er geen elektrische spanning meer aanwezig is; aarden en kortsluiten; aangrenzende delen onder spanning afdekken of afterschermen

• Keuze van het geschikte gereedschap, van de meetinstrumenten en evt. desoonlijke beschermingsmiddelen
• Evalueren van de meetresultaten
  Keuze van het elektrische installmentmaterial ter zekerstelling van de uitschakelijk voorwaarden
• IP-beschermingsklasse
• Inbouw van het elektrotechnische installmentmaterialial
• Soort net (TN-system, IT-system, TT-system) en de waaruit volgende aansluitings voorwaarden (klassieke nulstelling, veiligheidsaarding, benodigde extra maatregelen, enz.)

Beschikt u zich over de vereiste vakkennis om het product aan te sluiten en te monteren? Laat zulke werkzaamheden dan aan een vakman over.

• Om verilgheids- en vergunningsredenen is het eigenhandig ombouwen en/of veranderen van het product Niet toegestaan. Open/demonteer het apparaat Niet. In het product bevinden zich geen onderdelen die door de gebruiker worden ingesteld of onderhonden.
• Onderhouds-, instellings- of reparatiewerkzaamheden mogen uitsluitend worden doorgevoerd door een vakman/specialzaak die met de daarmee verbonden risico's resp. relevante voerschriftenbekend is.
• De bewegismelder is geen spelgoed en moet buiten het bereik van kinderen worden gezhouden! U loopt de kans op een levensgevaarlijke elektrische schok! Monteer de bewegismelder zodanig, dat deze buiten bereik van kinderen blijft.
• Gebruik het product uitsluitend onder netspanning (zie paragraaf „Technische specifications“). Probeer het product nooit op een andere spanning te gebruiken, hierdoor raakt het beschadigd.
  Voor de installmentieClient te worden voorzien in een alpolige scheidingsschakelaar van de netspanning, bijv. een aardlekschakelaar. Tussen de aardlekschakelaar en het product moet zich een overeenkomstig gedimensioneerde zekering resp. een zekeringsautomaat bevinden.
• Monteer en gebruik het product uitsluitend in droge binnenruimtes; het mag niets vochtig of nat worden. U loopt de kans op een levensgevaarlijke elektrische schok!
• Gebruik het product uitsluitend permanent gemonteerd. Monteer resp. gebruik het nooit in voertuigen.
• Gebruik het product Niet in ruimtes of onder ongunstige weersomstandigheden, waar brandbare gassen, dampen of stofdeeltjes aanwezig zijn of aanwezig kunnen zich! Er bestaat explosiegevaar!
• Het product mag niel worden bloorgesteld aan extreme temperaturen, sterke trillingen of een zware mechanische belasting.
• Sluit het product nimmer onmiddelijk op de netspanning aan als u dat product van een koude omgevingaar een warmer omgeving hebt gebracht (bijvoorbeeld na transport). Het condens dat waar bij ontstaat kan in bepaalde situatuies onherstbare schade aan het product toebrengen of kan u elektrische schokken bezorgen!

Laat het product eerst op kamertemperatuur komen. Wacht tot het condens is verdampt. Dit kan enkele uren duren. Daarna pas het product monteren, op de netspanning aansluiten en in bedrif nemen.

• Indien kan worden aangenomen dat gebruik zonder bevaren nicht meer möglich is, dan要去 het product buiten bedrijf worden gesteld en worden beveiligd gegen onopzettelijk gebruik. Raak het product Niet aan.

Schakel eerst de voeding op alle polenuit (bijbehorende zekeringsautomaat uitschakelen resp. de zekering eruit draaien, verrolgens de bijbehorende aardlekschakelaar uitschakelen).

Laat een vakman verwolgens het product inspecteren.

Ga ervan uit dat veilige werkung Nieteer moegelijk is indien:

• het product zichtaar is beschadigd
• het product Niet of Niet langer correct werk (flikkerendlicht, vrijkomende rook resp. brandlucht, hoorbare knisperingen, verkleuringen van het product of aangrenzende oppervlakken)

• het apparaat gedurende langereijd onder ongunstige omstandigheden is op geslagen

• het apparatus aan zware transportbelastingen hebft blootgestaan

• Laat het verpakkingsmaterialiet niet rondslingeren, dit kan voor kinderen gevaarlijk spelgoed zich.

• In industrielle omgevingen dienen de Arbo-voorschriften ter voorkoming van ongevallen met betrekking tot elektrische installations en bedrijsmiddelen te worden opgevolgd!
• Raadpleeg onze technische klantenservice of andere vakmensen als u nog vragen heb't die nicht in deze gebruksaanwijzing worden beantwoord.

Beschrijving van de werking

De bewegingsmelder zendt signalenuit in het 5,8 GHz-bereik (net als een radar). Deze worden door in het registratiebereik ligende vlakken gereflecteerd.

De geintegreerde elektronica benut de ontvangen signalen. Als er een beweging plaatsvindt in het registratiebereik (ondeacht of het mensen, dieren of objecten zich) veranderen de ontvangen signalen en de schakeluitgang van de bewegingsmelder worden geactveerd.

Het detectiebereik hangt af van een aantal factoren:

• Montagehoogte van de bewegingsmelder
  Grootte van het object
• Instelling van de draaiknop „SENS" (gevoeligheid) van de bewegingsmelder
• Afstand van het object ten opzichte van de bewegingsmelder
  Snelheid van de beweging
• Metalen voorwerpen in de nabijheid van de bewegingsmelder

Door de radiale detectiehoek van 360^ en een openingshoek van 180^ worden de volledige zone rond de bewegingsmelder bestreken. De reikwijdte bedraagt max. 15 m afhankelijk van deplaats van montage.

Aansluitingen en bedieningselementen

1 Led voor functieweergave
2 Helderheidssensor
3 Draaiknop, LUX (Omgevingshelderheid)
4 Draaiknop.SENS Gevoeligheid
5 Bevestigingsopening (telkens links en rechts van de bewegingsmelder)
6 Draaiknop TIME (inschakeltijd)
7 Openingen voor de aansluitkabels

L = fase

N = neutraleader

L^ = geschakelde fase, waar de verbruiker

8 Ontgrendelingstoels voor de aansluikklemmen
9 Geintegreerde antennae (deze kant moet in de richting van het detectiebereik liggen)

Voorbereidingen op de montage

• Plaats de bewegingsmelder uitsluitend op een stabiele ondergrond. Gebruik de bewegingsmelder uitsluitend op een vaste plaat.

Belangrijk!

vegingsmelder functioneert Niet correct als er zich metalen voorwerpen achter/onder de montageplaats bevinden (bijv. stalen balken, platen)

Ook de doorstroming in water- of afwateringsbuizen kan een schakelproces van de module activeren.

Als u meertere bewegingsmelders monteert, moet daartussen een minimale af-stand van 2 m worden aangehonden.

• Door de gebrukte hoge freiquentietechniek vormen wanden, meubels, enz.. geen obstakel voor de bewegingsherkenning. Afhankelijk van de materiaaldekte en het vochtgehalte resulteert dit in verschillende doordrangingsverhoudingen resp. afzwakking van het HF-signaal.

Materialaal Doordringin	Afzwakking
Kunststoffen ja 5 - 10%
Hout ja 10 - 20%
Glas ja 15 - 30%
Muurwerk	ja, bij wanddikten <30 cm 60 - 70%
	nee, bij wanddikten >30 cm 100%
Staalbeton neen	100%
Metaal	neen	100%

De waarden zijn slechts bedoeld als orientatie. Afhankelijk van het gebruekte materiaal en de omgevingscondities können er sterke afwijkingen zijn.

• De bewegingsmelder worden idealiter aan het plafond van een ruimte gemonteerd. Afhankelijk van de ruimte en de gewenste werkig is beschroed een montage aan een wand denkbaar.

Let er te allen tijde op dat het product zo worden gemonteerd dat het zich buiten het bereik van kinderen bevindt. Kinderen können de bewegingsmelder anders openen; waar bij bestaat levensgevaar door een elektrische schok!

• Als de bewegingsmelder in een plafond要去 worden gemonteerd,要去 ten minste 1 m afstand ten opzichte van de muren worden gehonden. Bij dunne muren worden een grotere afstand geadviseerd, maar anders ook Personen aan de andere kant van de muur een schakelproces können activeren.

Via de draaiknop „SENS“ kan de gevoeligheid en daardoor het bereik worden beperkt als er fouitieve meldingen voorkomen.

Montage en aansluiting

Neem het hoofdstuk „Veiligheidsinstrumenties" en „Voorbereidingen op de montage" inRCT!

Voer de installation van de bewegingsmelder uitsluitend in spanningsvrije staat uit. Daartoe volstaat het Niet de Lichtschakelaar uit te schakeni!

Schakel het elektrische netsnoer op alle polen uit, door de bijbehorende zekering te verwijden resp. de gezeringautomaat en cervolgens ook de bijbehorende aardlekschakelaar uit te schaken. Zorg ervoor dat deze Niet door onbevoegden waar kan worden ingeschakeld, bijv. met een waarschuwingsbordje.

Inspecteer of de netbekabeling volledig spanningsvrij is, bijvoorbeeld met behulp van een geschikt meetinstrument.

• Monteer de bewegingsmelder uitsluitend op een stabiele ondergrond, bijv. metselwerk. Gebruik - afhankelijk van de ondergrond - voor die ondergrond geschikte schroeven en evt. pluggen.
• Bevestig de bewegingsmelder met twee passende schroeven enevt. pluggen aan het pla-fond.

Zorg erijdens het boren resp. vastschroeven voor dat u geen kabels of leidingen beschadigt!

Afhankelijk van de plaats van montage moet er op een geschikte aanraakbeveiliging en eventuele een fixatie of trekontlasting van de aansluitkabel worden gelet.

Let er bij de keuze van deplaats van montage eveneens op, dat de helderheidssensor de omgevingshelderheid kan herkennen. Anders fonctionert de helderheitsregeling via de draaiknop "LUX" Niet en de bewegingsmelder schakelt de aangesloten gebruikers (bijv. eenlicht) ook overdag in.

• Strip de kabel van het netsnoer en de aansluitkabel waar de verbruiker. De afzonderlijke aders van de leidingen要去en op een lenghte van ca. 8 mm worden gestript.
• Verbind de afzonderlijke aders van het netsnoer en de kabel maar de verbruiker met de klembevestigingen in de bewegingsmelder.

Schuif hiervoordegestripekabelinde bijbehorende klemtoegelaten diameter van de leiding 0,75 - 1,5mm^2 ).Schuif in elke klem slechts een kabel!

L = Fase, bruine kabel

N = Neutraal, blauwe kabel
L' = Geschakelde fase, maar de verbruiker
Houd rekening met de tekst onder de klemmen.

• Indien er een kabel uit de klem moet worden losgemaakt, druk dan de bijhorende ontgrendelingstoets in met een geschikte schroevendraaier. Vervolgens kan de kabel er weeordenuitgetrokken.

• De aardverbinding (PE, geel-groene kabel) moet op een andere plek worden aangesloten (bijv. in een externe klemmenbox), waar dat in de bewegingsmelder geen passende bevestigging ter beschikking staat.

• Schakel de netspanning in.

Instellungen op de bewegingsmelder

De bewegingsmelder beschicht over drie draaiknuppen waarmee de inschakelduur (TIME), de gevoeligkeit (SENS) en de inschakeldrempel bij een bepaalde omgevingshelderheid (LUX) kan worden aangepast.

a) Draaiknop „TIME" (inschakeltijd)

Met deze draaiknop kan de inschakelduur voor de uitgang L'aar de verbruiker worden ingesteld. Een draaing maar links gegen de klok in verkort de inschakeltijd van de aangesloten verbruiker. Een draaing maar rechts met de klok mee verlengt de inschakeltijd.

Er is een instelling van 10 seconden (toleratie ± 3 seconden) tot 12 minutes (toleratie ± 1 minuut) möglichk.

→ Indien tijdens de inschakeltijd opniewe een beweging worden herkend, dan start de ].tijd voor de inschakeltijd opnieuw, de verbruiker blijft ingeschakeld.

b) Draaiknop, sens (Gevoeligheid)

Met deze draaiknop kan de gevoeligheid voor de bewegingsherkenning worden ingesteld om een schakelprocedure te activeren.

Een draaingaar links gegen de klok in (in de richting 一 ^ )vermindert de gevoeligheid. Een draaingaar rechts met de klok mee (in de richting ^+ ) vergroot de gevoeligheid.

Door de instelling van de gevoeligheid Aunt u ook invloed uitoefenen op het bereik van de sensoren (bijv. een mens die door het detectiegebied loopt, worden, pas herkend als hij dichter bij de sensor komt, als de gevoeligheid worden verminderd).

Indien er vaak foutieve activeringen gebeuren, dan dient u de gevoeligheid te ver minderen (draaiknop een stuk waar links in derrichting "draaien).

c) Draaiknop, LUX" (helderheitsregeling)

Via deze draaiknop kan de schakeldrempel worden ingesteld, vanaf welke omgevingshelderheid de bewegingsmelder geactiveerd worden (en dan eventuele de aangesloten gebruikers activeert, wanneer er een beweging in het detectiebereik worden geactiveerd).

Bij een draaing waar links gegen klok in wordt de bewegingsmelder pas bij große donkerheid geactiveerd. Bij een draaing waar rechts in de richting van het zonnesymbol geleurt dit al bij eenlichtere omgeving.

Werkingstest

Voor een werkingsstest要去 een korte inschakelduur worden ingesteld (draaiknop "TIME" op de instelling ,10S" draaien); bovendien要去 de draaiknop voor de helderheid (,LUX^ ) geheel waar rechts worden gedraaid (op het zonnesymbol).

Met de draaiknop „SENS“ worden de gewenste gevoeligkeit ingesteld. Voor een eerste test zet u de draaiknop ongeveer in de middelste stand.

Loop nu door het registratiebereik. De bewegismelder activeert de aangesloten verbruiker(s) als hij een beweging in het registratiebereik heeft herkend. Bovendien gaat op de bewegismelder een groene led branden.

Stel na de werkingsstest de draaiknop dienovereenkomstig in. Test dan onder reèle omstandigheden, of de bewegingsmelder aan uw verwachtingen voldoet en corigeer de instelling van de draaiknop stap voor stap.

Verhelpen van storingen

De aingesloten verbruiker worden nicht ingeschakeld

• Controleer de instelling van de draaiknop "LUX" van de holderheidsregeling. Als.Deze te ver waar links gegen de klok in wordt gedraaid worden de bewegingsmelder pas geactiveerd als het donker is.
• Controleer of de netspanning aanwezig is en of de op de bewegingsmelder aangesloten verbruiker (bijv. een lamp) functioneert.
• Vergroot de gevoeligheid (draaiknop „SENS“ in richting „+“ draaien).
• Snelle bewegingen in het detectiebereik worden door de elektronica gefilterd, om ongewenis te inschakeling te vermiiden.

De aangesloten verbruiker is permanent ingeschakeld

• Er vinden permanent bewegingen in het detectiebereik plaat; dit kan door de gebruikte HF-techniek ook een beweging in de kamer ernaat+zijn. Beperk de gevoeligheid (draaiknop "SENS" inrichting, "draaien).
  Let op: Wordt de bewegingsmelder door een beweging geactveerd en vindtijdens een inschakelduur een neue bewegingsherkenning plaats, dan begint de inschakelduur opnieuw!
• Stel als test een zeer korte inschakeltijd in, om deoorzaak te vinden.

De instelling van de draaiknop "LUX" functioneert Niet of Niet correct

• Let er op dat de helderheidssensor Niet worden afgedekt.
• Omgevingslicht verhindert de werkung, s nachts. Beweeg de draaiknop verder in de richting van het zonnesymbol (dan kan de bewegingsmelder reeds bij een heldere omgeving werken).

Onderhoud en schoonmaken

• Koppel het product los van de voeding voordat u het product gaat schoonmakers.
• Gebruik in geen geval agressieve schoonmaakmiddelen, schoonmaakalcohol of andere chemische oplosmiddelen. Deze können de behuizing aantasten of de algehele werkung negatief beinvloeden.
• Gebruik een droge, pleasvrijde doeok om het product schoon te make.

Verwijdering

Elektronische apparaten zijn recyclerbaar en horen nicht bij het huishoudelijk afval. Verwijder het product aan het einde van zijn levensduur conform de geldende wel telijke bepalingen.

Verklaring van Conformiteit (DOC)

Hierbij verkaart Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dat dit product in overeenstemming is met Richtlijn 2014/53/EU.

De volledige tekst van de Verklaring van Conformiteit is opvraagbaar via het onderstaande internetadres:

Kies een taal door een vlag aan te klikken. Tik het bestelnummer van het product in het zoekveld in. Daarna kurz u de Verklaring van Conformiteit in het PDF-formaat inlezen in uw PC.

Technische specificaties

Bedrijffsspanning. 220 - 240 V/AC, 50/60 Hz

Eigen vermogensverbruik. ca. 0,9 W

HF-systeme 5,8 GHz, CW-radar, ISM-band

max. 150 W (inductieve belasting)

Verbruikers met overwegend ohrne belasting zich bijvoorbeeld gloeilampen en verwarmingstoestellen.

Verbruikers met inductieve belasting bijv. motoren, voorschakelapparaten (bijv. voor led's), conventionele transformatoren en energiebesparende lampen.

Schakelaarype relais;eenpolig

Geschikte kabeldiameter

vooraansuitiklemmen.0,75-1,5mm2

Registrariehoek.........horizontal 360^ vertical 180

Bereik instelbaar 1-15 m

Geadviseerde montagehoogte...Plafondmontage:2-6m

voortbewegingsherkenning. 0,6-1,5m/s

Inschakelduur instelbaar 10 s (±3 s) tot 12 min (±1 min)

Omgevingshelderheid instelbaar, 3 tot 2.000 lux

Montageplek. .uitsluitend in droge, gesloten binnenruimten

Omgevingsvoorwaarden.Temperatuur -20^ tot +40^ Iuchtvochtigheid 0% tot 93% relatief,iet condenserend

Afmetingen 61,5 x 37 x 25 mm (L x B x H)

Gewicht... ca.50g
